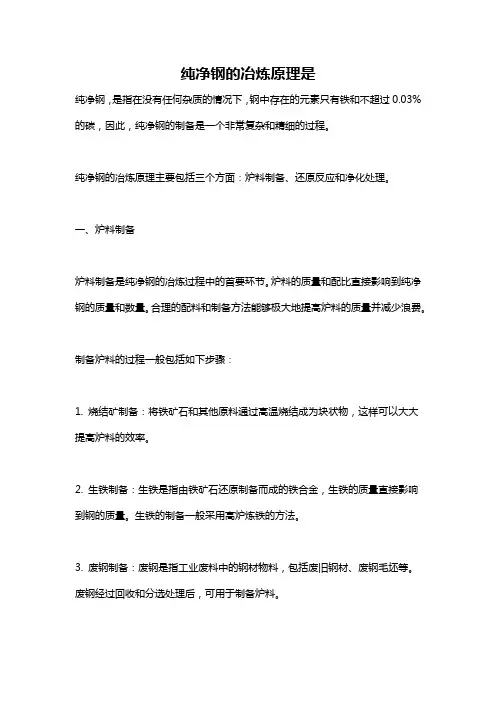

纯净钢绪论

纯净钢的冶炼原理是纯净钢，是指在没有任何杂质的情况下，钢中存在的元素只有铁和不超过0.03%的碳，因此，纯净钢的制备是一个非常复杂和精细的过程。

纯净钢的冶炼原理主要包括三个方面：炉料制备、还原反应和净化处理。

一、炉料制备炉料制备是纯净钢的冶炼过程中的首要环节。

炉料的质量和配比直接影响到纯净钢的质量和数量。

合理的配料和制备方法能够极大地提高炉料的质量并减少浪费。

制备炉料的过程一般包括如下步骤：1. 烧结矿制备：将铁矿石和其他原料通过高温烧结成为块状物，这样可以大大提高炉料的效率。

2. 生铁制备：生铁是指由铁矿石还原制备而成的铁合金，生铁的质量直接影响到钢的质量。

生铁的制备一般采用高炉炼铁的方法。

3. 废钢制备：废钢是指工业废料中的钢材物料，包括废旧钢材、废钢毛坯等。

废钢经过回收和分选处理后，可用于制备炉料。

二、还原反应还原反应是制备纯净钢的关键步骤之一，纯净钢的制备主要依赖于还原反应。

还原反应是指将炉料中的氧化铁还原成为金属铁的化学反应。

纯净钢的还原反应一般分为两个阶段：1. 固相还原：将氧化铁中的氧还原成为气态的二氧化碳和一氧化碳。

固相还原主要发生在反应物的颗粒表面。

2. 液相还原：氧化铁中剩余的氧进一步与一氧化碳反应，产生二氧化碳和金属铁。

液相还原反应主要发生在液态金属铁与固相矿石之间的交界处。

在还原反应中，炉壁和炉底、炉顶都会对还原有一定的影响。

因此，在还原反应的制备中，还需要考虑炉壁和炉底、炉顶的防护措施。

三、净化处理净化处理是指对钢中的杂质进行处理，最终获得纯净钢。

钢的净化处理通常包括：1. 液体净化：液体净化是指在液态状态下将二氧化碳、氧气、氩气等气体通入钢中，以吹去钢液中的杂质和氧化物。

这种方法可以大大提高钢的纯度。

2. 真空处理：真空处理是指在真空条件下将钢液和钢坯中的气体吸出，从而减少气体对钢中的影响。

3. 气氛保护技术：在钢冶炼过程中，钢液和钢坯会受到氧化和氧化剂的影响，因此，气氛保护技术可以保证钢在高温状态下不受氧化，从而提高纯度。

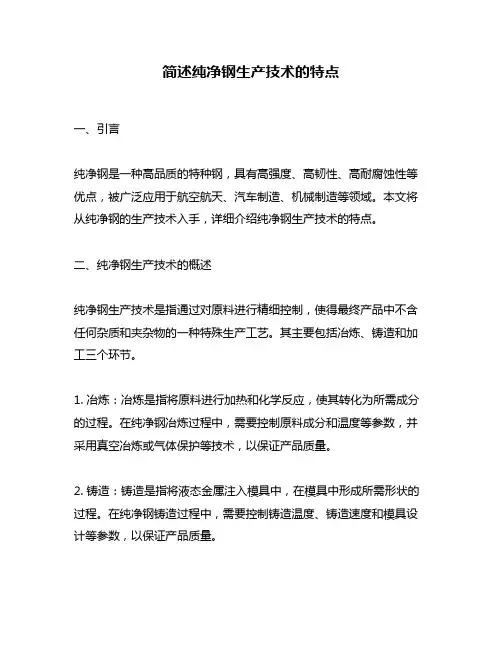

简述纯净钢生产技术的特点一、引言纯净钢是一种高品质的特种钢，具有高强度、高韧性、高耐腐蚀性等优点，被广泛应用于航空航天、汽车制造、机械制造等领域。

本文将从纯净钢的生产技术入手，详细介绍纯净钢生产技术的特点。

二、纯净钢生产技术的概述纯净钢生产技术是指通过对原料进行精细控制，使得最终产品中不含任何杂质和夹杂物的一种特殊生产工艺。

其主要包括冶炼、铸造和加工三个环节。

1. 冶炼：冶炼是指将原料进行加热和化学反应，使其转化为所需成分的过程。

在纯净钢冶炼过程中，需要控制原料成分和温度等参数，并采用真空冶炼或气体保护等技术，以保证产品质量。

2. 铸造：铸造是指将液态金属注入模具中，在模具中形成所需形状的过程。

在纯净钢铸造过程中，需要控制铸造温度、铸造速度和模具设计等参数，以保证产品质量。

3. 加工：加工是指对铸造好的产品进行机械或热处理等工艺，以达到所需性能的过程。

在纯净钢加工过程中，需要控制加工温度、加工压力和加工速度等参数，以保证产品质量。

三、纯净钢生产技术的特点1. 精细控制：纯净钢生产技术需要对原料成分、温度、压力等参数进行精细控制，以保证产品质量。

因此，该技术具有高要求的人员素质和设备条件。

2. 高成本：纯净钢生产技术需要采用真空冶炼或气体保护等高端技术，同时还需要使用高品质原材料和优质设备。

因此，该技术的生产成本较高。

3. 高品质：纯净钢生产技术可以去除杂质和夹杂物等不良物质，并得到均匀细致的组织结构。

因此，该技术所生产的产品具有高强度、高韧性、高耐腐蚀性等优点。

4. 应用广泛：纯净钢所具有的高品质特性，使得其在航空航天、汽车制造、机械制造等领域得到广泛应用。

同时，随着技术的不断进步，纯净钢的应用范围还将不断扩大。

四、结论纯净钢生产技术是一种高端的特种钢生产工艺，具有精细控制、高成本、高品质和广泛应用等特点。

在未来的发展中，随着技术的不断进步和市场需求的不断扩大，纯净钢生产技术将会得到更加广泛的应用和推广。

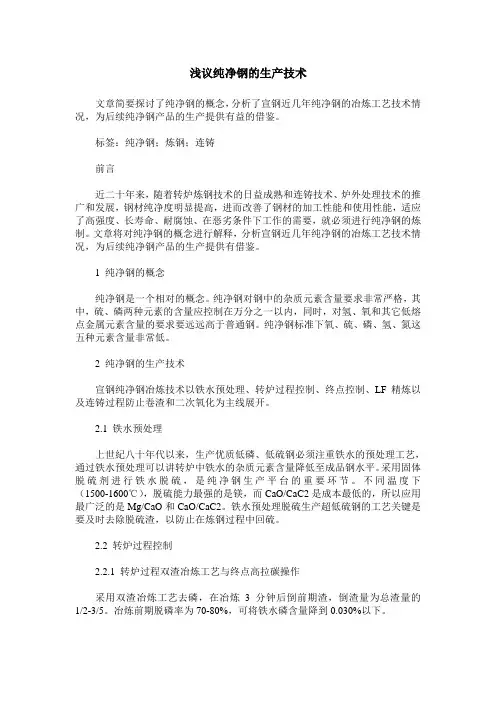

浅议纯净钢的生产技术文章简要探讨了纯净钢的概念，分析了宣钢近几年纯净钢的冶炼工艺技术情况，为后续纯净钢产品的生产提供有益的借鉴。

标签：纯净钢；炼钢；连铸前言近二十年来，随着转炉炼钢技术的日益成熟和连铸技术、炉外处理技术的推广和发展，钢材纯净度明显提高，进而改善了钢材的加工性能和使用性能，适应了高强度、长寿命、耐腐蚀、在恶劣条件下工作的需要，就必须进行纯净钢的炼制。

文章将对纯净钢的概念进行解释，分析宣钢近几年纯净钢的冶炼工艺技术情况，为后续纯净钢产品的生产提供有借鉴。

1 纯净钢的概念纯净钢是一个相对的概念。

纯净钢对钢中的杂质元素含量要求非常严格，其中，硫、磷两种元素的含量应控制在万分之一以内，同时，对氢、氧和其它低熔点金属元素含量的要求要远远高于普通钢。

纯净钢标准下氧、硫、磷、氢、氮这五种元素含量非常低。

2 纯净钢的生产技术宣钢纯净钢冶炼技术以铁水预处理、转炉过程控制、终点控制、LF精炼以及连铸过程防止卷渣和二次氧化为主线展开。

2.1 铁水预处理上世紀八十年代以来，生产优质低磷、低硫钢必须注重铁水的预处理工艺，通过铁水预处理可以讲转炉中铁水的杂质元素含量降低至成品钢水平。

采用固体脱硫剂进行铁水脱硫，是纯净钢生产平台的重要环节。

不同温度下（1500-1600℃），脱硫能力最强的是镁，而CaO/CaC2是成本最低的，所以应用最广泛的是Mg/CaO和CaO/CaC2。

铁水预处理脱硫生产超低硫钢的工艺关键是要及时去除脱硫渣，以防止在炼钢过程中回硫。

2.2 转炉过程控制2.2.1 转炉过程双渣冶炼工艺与终点高拉碳操作采用双渣冶炼工艺去磷，在冶炼3分钟后倒前期渣，倒渣量为总渣量的1/2-3/5。

冶炼前期脱磷率为70-80%，可将铁水磷含量降到0.030%以下。

为降低转炉钢水含氧量，并同时获得良好的去磷效果，转炉终点钢水碳含量控制在0.35-0.45%。

转炉终点钢水成分见表1。

表1 宣钢转炉终点钢水化学成分2.2.2 出钢操作出钢时间不小于4分钟；由于转炉内流出的氧化性炉渣会增加氧化物夹杂，故采用挡渣锥挡渣出钢操作，钢包内渣层厚度控制在70mm以下，保证挡渣成功率在90%以上，避免出钢下渣，解决了回磷问题同时提高合金吸收水平，实现转炉出钢至成品过程中控制磷含量在0.008%以内。

纯净钢目前，国内外对汽车板、管线钢、深冲板等高端钢铁产品按纯净钢要求进行生产。

炼钢生产中对纯净钢质量控制的基本要求，一是要求钢的洁净度高、成分控制准确、稳定；二是要求铸坯质量好铸坯的表面及内部缺陷要尽可能少。

因此，通常在炼钢前工序进行铁水预处理脱硫、脱磷，以减轻精炼负荷；在精炼后期要求进行ca处理，以保证连铸的可浇性。

连铸全过程实行保护浇注和采用合理的中间包冶金技术，以降低钢中n、h、o和夹杂物的含量；应用结晶器电磁技术，为夹杂物的排除创造条件。

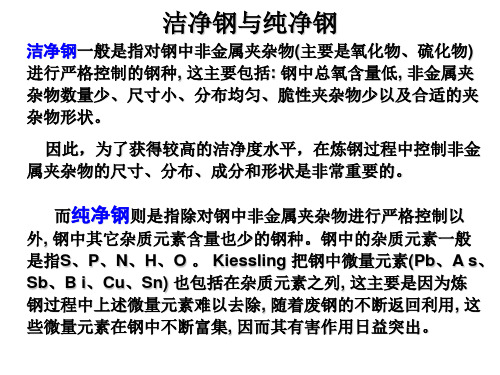

钢中杂质元素控制水平纯净钢不仅要求对钢中非金属夹杂物进行严格控制，而且要求一切钢中其他。

杂质元素含量也尽可能少。

钢中的杂质元素一般是指c、s、p、n、h、o，现在也把钢中微量元素(pb、as、sb、bi、cu、sn)包括在杂质元素之列。

这主要针对电炉炼钢过程中上述微量元素难以去除，且随着废钢的不断返回利用，这些微量元素在钢中不断富集，其有害作用日益突出。

对于不同钢种，其中的杂质元素种类也不尽相同。

如硫在易切削钢中为有益元素；磷在含磷钢中是强化元素；氮在不锈钢中可以代替一部分镍等合金元素，发挥强化作用并提高钢的强度。

由于炼钢技术的进步，铁水预处理、炉外精炼以及板坯连铸连轧相关技术发展较快，对钢中各杂质元素单体控制水平也逐年提高，其发展趋势如下表所示。

钢中杂质元素单体控制水平发展趋势(单位：ppm)元素1960年1970年1980年1990年1996年2000年2004年c 200 80 30 10 5 4 4s 200 40 10 4 5 0.6 0.5p 200 100 40 10 10 3 3n 40 30 20 10 10 6 5h 3 2 1 0.8 ＜1 0.5 0.3t[o] 40 30 10 7 5 2 1钢水纯净度的要求一般来说，纯净钢是以氧化物夹杂(以总氧t[o]表示)和夹杂物尺寸来衡量的。

对钢纯净度的要求一是钢水中夹杂物要少，总氧t[o]要低。

纯净钢的冶炼基本原理是纯净钢是指含碳量低于1.5%的低合金钢，其冶炼基本原理涉及多个方面，如原料的选择、炼钢工艺以及冶炼过程中的温度、压力等因素。

下面将详细介绍纯净钢的冶炼基本原理。

一、原料的选择纯净钢的冶炼需要优质的铁矿石作为主要原料，同时还需要加入适量的合金元素、提高炉渣的碱度等。

常用的铁矿石有磁铁矿、赤铁矿等，主要为了提供足够的铁和一定的矿物质含量。

合金元素通常选用锰、铬、钒等合金元素，以增强钢的特性。

二、炼钢工艺纯净钢的冶炼工艺通常采用电弧炉冶炼或转炉炼钢，这两种方法能够提供高温、高压的环境，有利于加快冶炼反应速度和提高炉渣的流动性。

1. 电弧炉冶炼：电弧炉是通过电弧加热材料，使其达到高温熔化，然后进行冶炼的炉子。

用于纯净钢冶炼的电弧炉通常分为直流电弧炉和交流电弧炉两种。

在电弧炉内，通过控制电流和电压，使炉内的原料得到足够高的温度，以便将铁矿石和其他合金元素熔化后进行反应。

同时，通过炉内的电弧和电流，还能够促进杂质和气体的脱除，提高钢的纯净度。

2. 转炉炼钢：转炉是一种倾转圆筒状的装置，使用转炉炼钢法，可以将铁矿石内的铁和其他合金元素完全熔化，实现冶炼和炉渣脱除的目标。

转炉分为氧气转炉和气体燃料转炉两种。

在炼钢过程中，通过喷吹氧气或其他气体使炉内氧气含量增加，从而提高炉内的热效应，促进炉渣中杂质的氧化和脱除。

三、冶炼过程中的温度、压力、气氛控制纯净钢的冶炼过程中，对温度、压力、气氛进行控制非常重要，直接影响到冶炼反应和最终钢材的质量。

1. 温度控制：纯净钢的冶炼需要高温环境，通常冶炼温度在1500以上。

通过控制电弧炉的电流和电压，或者通过喷吹氧气的方式，提高炉内的温度，使原料快速熔化并达到冶炼反应所需的温度。

2. 压力控制：在炼钢过程中，炉内的压力、流动速度等也会影响到冶炼反应和炉渣的脱除。

适当的压力可以促进炉渣的流动性，使炉渣中的杂质更容易脱离，提高钢的纯净度。

3. 气氛控制：炉内的气氛对于冶炼反应和钢材质量也有很大影响。

论纯净钢及其生产技术一、引言纯净钢是一种特殊的钢材，它具有非常低的杂质含量和高度的纯度。

由于其优异的物理和化学性能，纯净钢被广泛应用于高端领域，如航空航天、汽车制造和电子设备等。

本文将深入探讨纯净钢的背景、生产技术和应用领域等方面内容。

二、背景纯净钢是通过去除钢材中的杂质和不纯物来获得的，其主要成分是铁和碳。

相比普通钢材，纯净钢的含碳量更低，其中的杂质元素也更少。

这些杂质元素可能会对钢材的强度、韧性和耐蚀性等性能造成负面影响，因此去除它们可以提高钢材的整体质量和性能。

三、纯净钢的生产技术1. 高纯度原料的选择生产纯净钢的第一步是选择高纯度的原料。

优质的生铁和高纯度的铁合金是制备纯净钢的理想原料。

生铁中的杂质元素可以通过冶炼和脱硫等过程进行去除，而铁合金则可以根据需要调整合金成分，以满足不同纯净钢的要求。

2. 熔炼选择好原料后，下一步是进行熔炼过程。

熔炼可以通过电弧炉、感应炉或氧气顶吹转炉等设备进行。

在熔炼过程中，原料中的杂质和不纯物将逐渐被溶解、氧化或挥发掉，从而得到高度纯净的熔体。

3. 净化熔炼后的熔体尚存在一些微量杂质，净化过程可以通过氧化、还原、淬火等方法来去除。

常用的净化方法包括LF法、VOD法和RH法等。

这些方法可以有效地去除熔体中的氧化物、硫、氢等杂质，从而提高钢材的纯度。

4. 结晶和热处理净化后的熔体通过结晶和热处理过程得到成品钢材。

结晶过程采用连铸技术，通过模具使熔体逐渐凝固，并形成连续的钢坯。

然后，钢坯经过进一步的加热、轧制和热处理等工艺步骤，得到最终的纯净钢材。

四、纯净钢的应用领域由于其卓越的性能，纯净钢在众多领域都有广泛的应用。

1.航空航天：纯净钢被广泛应用于航空发动机、飞机构件和航空航天设备中。

其高强度和低重量使得飞行器更加节能高效。

2.汽车制造：纯净钢在汽车制造中有着重要的应用。

它可以用于制造车身和安全构件，提高汽车的碰撞安全性和燃油效率。

3.电子设备：纯净钢在电子设备的制造中也有应用。

纯净钢(clean steel) 含非金属夹杂物和气体很少的钢，或者说含氧、硫、磷、氢、氮5种有害元素很少的钢。

非金属夹杂物对钢质量有很大害处，含有夹杂物可说是钢不清洁，非金属夹杂物的大小和形态是评吹chuj价钢的洁净度的标志。

氧、硫、磷、氢、氮是钢中的杂质，含量多的钢被认为是不纯的。

研究证明，钢材中发现的非金属夹杂物大多是在钢液凝固时有害杂质元素偏析浓缩而与金属元素结合形成的。

当然有些有害元素除生成夹杂物之外还有其他危害作用。

但总的看来，非金属夹杂物的数量或5种有害元素的含量水平都可以代表钢的纯净度。

20世纪80年代初期，钢的纯净度水平在100t熔炼炉规模上已达到氧、硫、磷、氢、氮5元素的浓度总和为0．005％(5010-6)，其中[H]≤0．710-6，[N]≤1510-6，[O]≤1010-6，[P]≤1510-6，[s]≤510-6。

对于低碳的软钢，碳含量可达到2010-6以下。

钢中非金属夹杂物的形态和尺寸分布比含量多少更为重要。

随着炼钢工艺过程使用废钢比例的增大，钢中混入的有色金属元素也增多起来，特别是铅、铋、砷、锑、锡5种痕量元素也成为生产纯净钢应该注意的问题。

由于它们含量都是10-6级，凝固后多偏聚在晶界上，往往对钢的性能有很大危害。

但分析这样微小浓度的仪器缺乏，在经常生产中很少去分析它们，还难以对它们的影响作出定量判断，因而也还没有一个纯净与不纯净的明确界限。

纯净钢是一个相对的概念，它的确切定义一直是变动的。

纯净与否往往取决于观察者的判断。

有些钢在50年代算纯净的，到了80年代就不算纯净了。

对于一般用途的钢，50μm大小的夹杂物可允许存在，而对于精密轴承就不允许了。

因此需根据对钢材性能的不同要求，订出钢的纯净度的合理指标，以便经济合理地生产和使用优质钢材。

纯净钢生产是通过各种设备和工艺手段不断净化、提纯优化的过程。

目前在大规模生产纯净钢的生产流程上采用了许多先进技术，包括铁水预处理、转炉炼钢、挡渣出钢、炉外精炼和连铸等工艺环节。

炼钢新技术之纯净钢冶炼摘要：建设高效低成本洁净钢平台是市场和时代发展的要求，是洁净钢生产领域的重大技术革命。

其目标是实现转炉直接冶炼洁净钢，并使转炉生产效率提高1倍，洁净钢生产成本低于传统转炉普通钢。

本文旨在简单介绍纯净钢的工艺流程，是大家都纯净钢冶炼有一个全面的认识！关键字：纯净钢脱磷脱硫脱碳预处理一、前言钢的洁净度是反映钢的总体质量水平的重要标志，是钢的内在质量的保证指标。

钢的洁净度通常由钢中有害元素含量以及非金属夹杂物的数量、形态和尺寸来评价。

为了获得“清洁和纯净”的钢，常常要降低和控制钢的C、P、S、N、H和T.O，因为这些元素的单一或综合作用的结果，可以大大地影响钢的性能，如抗拉强度、成型性、韧性、可焊性、抗裂纹和抗腐蚀性、各向异性、疲劳性能等。

因此，为了改善钢的性能，当今钢铁冶金技术特别注意降低钢中的P、S、N、H、T.O，并根据钢种需要降低和控制钢中C的含量。

近半个世纪以来，特别是钢铁产品面临被新型工程材料如铝、塑料、玻璃等取代的巨大压力和挑战的今天，提高钢的洁净度越来越成为钢铁冶金技术研究的重要课题，也可以说提高钢的洁净度已成为每一个钢铁产品的任务。

生产纯净钢，一是要提高钢的纯净度，二是严格控制钢中非金属夹杂物的数量和形态。

不同钢种对纯净度的要求和对夹杂物的敏感性不同。

表1是典型钢种的洁净度的要求。

因此，在激烈的市场竞争条件下，提高钢的洁净度，进一步减少钢中夹杂物的含量，是冶金企业提高产品竞争力的主要途径之一。

上述原因使纯净钢及其生产技术迅速发展。

目前国内外许多钢厂已建立起大规模生产超纯净钢(钢中杂质总量：S+P+N+H+T.O≤100ppm)生产体制。

本文力图对纯净钢及其生产工艺的发展进行综述，以及分析洁净钢发展的前景。

二、纯净钢种简介１超低硫钢生产技术铁水脱硫是一种经济、有效的脱硫方法，在工业生产终得到了广泛的应用。

宝钢曾先后采用了混铁车（ＣａＯ系、ＣａＣ２系脱硫剂）和铁水包（Ｍｇ系脱硫剂）两种脱硫方式。

浅谈纯净钢生产技术纯净钢是一种优质的金属材料，具有高强度、耐腐蚀和耐磨损等特点，广泛应用于船舶、桥梁、汽车、机械等行业。

纯净钢生产技术是指生产这种优质钢材的过程和方法。

本文将从原料选择、冶炼、净化和制造等方面，浅谈纯净钢生产技术。

首先，原料选择是纯净钢生产的首要环节。

优质钢材中所含的不合格元素如硫、磷、砷等都会对钢材的性能产生不利影响。

因此，在纯净钢生产中，原料选择十分重要。

通常采用高纯度的铁矿石、废钢和合金等作为原料，对原料进行严格的检测和筛选，确保原料的质量和纯度。

其次，冶炼是纯净钢生产的关键步骤。

常见的冶炼方法有转炉法、电炉法和方法等。

转炉法是最常用的冶炼方法之一，其优点是适用于各种不同种类的铁矿石和废钢，同时能够较好地控制冶炼过程中的氧化还原反应。

电炉法是采用电能作为热源，通过将电能转化为热能，使原料溶解并产生所需的反应。

而方法则是采用特殊设备，将原料加热至高温，利用物料间的扩散作用，使有害杂质从钢中分离出来。

净化是纯净钢生产的重要环节。

钢水净化是指去除钢液中的非金属杂质和有害元素，提高钢材的纯净度。

净化方法包括真空处理、氧气气泡除杂、注氢脱气等。

真空处理是通过将钢水置于真空环境中，借助真空度的高低和物相转变的特点，使得钢水中的氧、氮等气体和有害杂质得以去除。

氧气气泡除杂是通过引入氧气气泡，促使钢中的气泡沿气体侧向迅速上浮，带走气体和有害杂质。

注氢脱气则是通过向钢水中注入氢气，促使有害元素在氢气的作用下发生氢化反应，从而达到去除有害元素的目的。

最后，制造是纯净钢生产的最后一步。

制造过程中，主要包括热处理、轧制和加工。

热处理是将钢材加热至一定温度，然后通过快速冷却的方法，使钢材获得理想的力学性能。

轧制是将钢坯通过轧机进行塑性变形，使得钢材在尺寸和形状上得到满足需求的改变。

加工是将轧制后的钢材进行切割、焊接、打孔等工艺，制成最终的产品。

综上所述，纯净钢生产技术是一个复杂而严谨的过程。

原料选择、冶炼、净化和制造都是非常重要的环节，需要严格按照标准进行操作。
