2020年秋季人教版八年级物理上册第四章专题训练光学作图题

专题训练光学作图题1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．8．画出图中S发出的光线经平面镜反射后过P点的光路．9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)13．如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；①折射光线的大致方向．14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．15．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．16．(2020·广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线．参考答案1.2.3.4. 5. 6. 7. 8.9.10.11.12.13.14.15.16.。

小专题《光学作图》1.在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数.2.如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.3.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙.请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图.4.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹).5.如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像.6.潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.7.如图所示，一束光从空气斜射到水面上，请画出折射光线.8.潭清疑水浅，安全记心间.如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′.9.用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成.10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内.请你通过作图画出平面镜并标出反射角的度数.　11.如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图.12.小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到.你认为这种情况可能吗？(请作图说明) 13.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.14.画出图中人眼通过平面镜M看到桌底下球的光路.参考答案1.如图所示：2.如图所示：　或3.如图所示：4.如图所示：5.如图所示：6.如图所示：7.如图所示：　8.如图所示：9.如图所示：10.如图所示：　11.如图所示：　12.如图所示：　13.如图所示：14.如图所示：。

光学作图部分类型1有关光的反射的作图1.如图,画出反射光线并标出反射角的大小2.如图所示是一矿井的结构示意图,请你利用一块平面镜使垂直的太阳光沿水平方向照亮矿井中的水平通道.3.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线.如图所示,试作出这两条反射光线的人射光线,并确定发光点的位置.4.自行车尾灯的结构如图所示,夜晚,当有光照射到尾灯时可起到明显警示作用.试画出图中这两条光线的反射光线.类型2有关平面镜成像的作图5.如图所示,是人照镜子时的情景,请利用平面镜成像的特点在图中作出平面镜的位置.6.学校楼梯拐角的墙上装有平面镜,既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明.请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图.7.如图是光源S经平面镜反射后的两条光线,请画图确定光源位置，并完成光路图.8.已知点光源A和它发出的光线对应的两条反射光线，请在图中画出此平面镜的位置并完成光路图.类型3有关光的折射的作图9.如图所示,请在图中作出人射光线AB在水中的折射光线的大致方向.10.如图所示,一束光从空气斜射到玻璃砖上,请画出玻璃砖内的折射光线(要求保留作图痕迹).11.如图所示,光从水中斜射人空气,请准确作出反射光线的方向、大致作出折射光线的方向.12.如图所示,S点是水中鱼所在的位置,S'点是人的眼睛在A处看到的鱼的像的位置.请完成此光路图.类型4有关透镜的作图13.如图所示,请将下列光路图补充完整.14.请根据近视眼的成因和矫正方法,在如图所示的方框内画出矫正所需的透镜并完成光路图.15.如图所示,一束光射向凸透镜,经折射后,折射光线射到一个平面镜上.请在图中画出射向凸透镜的这束人射光和经平面镜反射的光路,并标出反射角的度数.16.凸透镜成像规律可以通过画光路图去理解.在光路图中凸透镜用图甲所示方法表示,O点为光心,F为其焦点.图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成像(A'B' )的光路图.请参照图乙,在图丙中画出物体CD经过凸透镜成像(C'D')的光路图.答案。

第四章专题训练光现象作图1．如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时大致画出这束光进入水中的折射光线．2．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。

图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。

请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。

3．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．4．如图所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b方向入射到平面镜S1上。

试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）。

5．根据光的反射定律在图中用光路作图的方法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹)6．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。

7．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8．(聊城中考)如图所示，画出物体AB在平面镜中的像A′B′。

9．(连云港中考)如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。

10．(盐城中考)在如图碗中加满水后刚好看到硬币右边缘，画出恰好看到右边缘的一条光路。

11．如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。

12．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

13．如图所示是一条光线从透明玻璃砖的一面垂直入射的光路，玻璃砖的截面为等腰三角形，顶角为120°。

请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

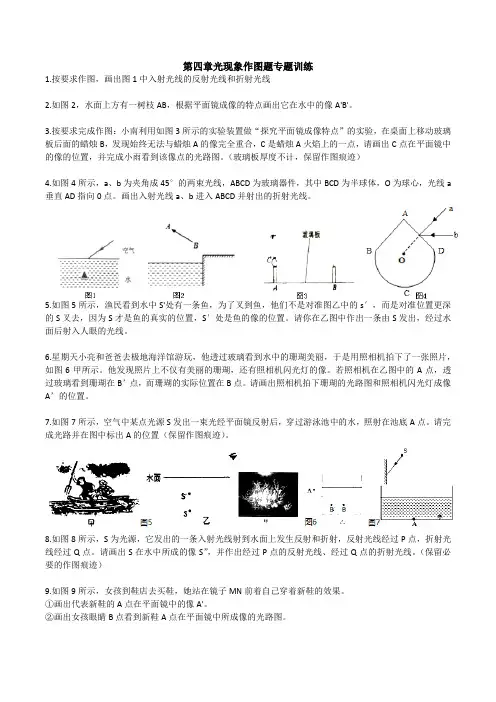

第四章光现象作图题专题训练1.按要求作图，画出图1中入射光线的反射光线和折射光线2.如图2，水面上方有一树枝AB，根据平面镜成像的特点画出它在水中的像A'B'。

3.按要求完成作图：小南利用如图3所示的实验装置做“探究平面镜成像特点”的实验，在桌面上移动玻璃板后面的蜡烛B，发现始终无法与蜡烛A的像完全重合，C是蜡烛A火焰上的一点，请画出C点在平面镜中的像的位置，并完成小雨看到该像点的光路图。

（玻璃板厚度不计，保留作图痕迹）4.如图4所示，a、b为夹角成45°的两束光线，ABCD为玻璃器件，其中BCD为半球体，O为球心，光线a 垂直AD指向0点。

画出入射光线a、b进入ABCD并射出的折射光线。

5.如图5所示，渔民看到水中S'处有一条鱼，为了叉到鱼，他们不是对准图乙中的s′，而是对准位置更深的S叉去，因为S才是鱼的真实的位置，S′处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

6.星期天小亮和爸爸去极地海洋馆游玩，他透过玻璃看到水中的珊瑚美丽，于是用照相机拍下了一张照片，如图6甲所示。

他发现照片上不仅有美丽的珊瑚，还有照相机闪光灯的像。

若照相机在乙图中的A点，透过玻璃看到珊瑚在B’点，而珊瑚的实际位置在B点。

请画出照相机拍下珊瑚的光路图和照相机闪光灯成像A’的位置。

7.如图7所示，空气中某点光源S发出一束光经平面镜反射后，穿过游泳池中的水，照射在池底A点。

请完成光路并在图中标出A的位置（保留作图痕迹）。

8.如图8所示，S为光源，它发出的一条入射光线射到水面上发生反射和折射，反射光线经过P点，折射光线经过Q点。

请画出S在水中所成的像S”，并作出经过P点的反射光线、经过Q点的折射光线。

（保留必要的作图痕迹）9.如图9所示，女孩到鞋店去买鞋，她站在镜子MN前着自己穿着新鞋的效果。

①画出代表新鞋的A点在平面镜中的像A'。

②画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。

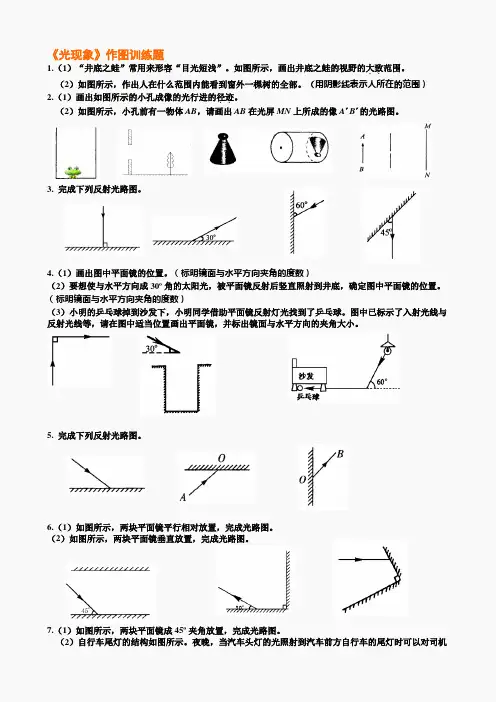

《光现象》作图训练题1.（1）“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致．．范围。

（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。

（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。

3. 完成下列反射光路图。

4.（1）画出图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

5. 完成下列反射光路图。

6.（1）如图所示，两块平面镜平行相对放置，完成光路图。

（2）如图所示，两块平面镜垂直放置，完成光路图。

7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。

（2）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机30º45º45º起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

第四章光现象画光路图专题1.“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围(用斜线标出)．2. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出3．如图所示，小华站在路灯下，请画出小华在地面上形成影子的光路，并标出影子的范围。

(保留作图痕迹)4.在图3中，根据反射光线OB画出入射光线AO，并标出入射角。

5、如图所示，S为某发光点，SO是它发出的其中一条光线。

根据平面镜成像特点，画出入射光线SO的反射光线。

6．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′7.用对称法画出物体ABC在平面镜中所成的像。

A BC8.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。

45º 45º9. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图10.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。

（2）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

11.利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

12. 在图4中根据入射光线大致画出折射光线。

13 如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。

14.如图12所示，光线从空气中射入水中，试画出折射光线的大致方向。

图1215.（1）如图所示，水面上方有一发光点A1，水中另有一发光点A2。

人在空气中看到A2在水中的位置就是A1在水中的像的位置。

画出：①A1发出的光经水面反射进入人眼的光路图；②A2发出的光进入人眼的光路图。

（2）画出如图所示的光线AO经过半圆形玻璃砖折射后的光路图。

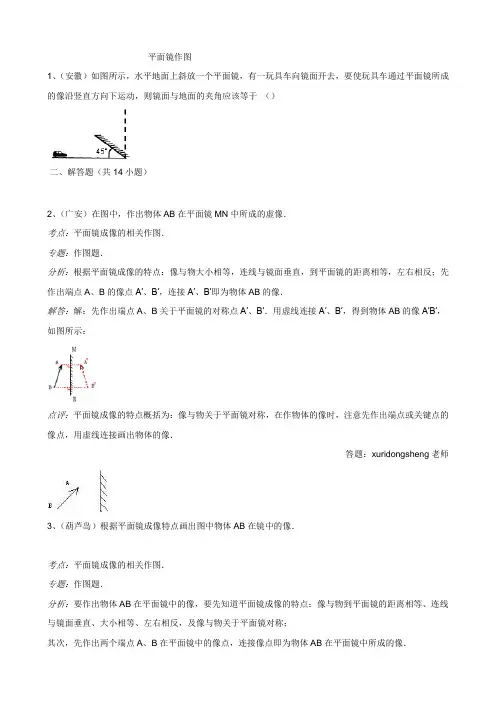

平面镜作图1、（安徽）如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向下运动，则镜面与地面的夹角应该等于（）二、解答题（共14小题）2、（广安）在图中，作出物体AB在平面镜MN中所成的虚像．考点：平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示：点评：平面镜成像的特点概括为：像与物关于平面镜对称，在作物体的像时，注意先作出端点或关键点的像点，用虚线连接画出物体的像．答题：xuridongsheng老师3、（葫芦岛）根据平面镜成像特点画出图中物体AB在镜中的像．考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！答题：xuridongsheng老师4、（杭州）如图为一辆轿车的俯视示意图．O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点．根据平面镜成像规律画出司机眼睛看到的C点的光路图．考点：平面镜成像的相关作图．专题：作图题．分析：本题的意思是车尾的C点反射的光线经平面镜反射后反射光线进入司机的眼睛，可以根据反射光线的反向延长线通过C点在平面镜中的像点，作出C点的像点即可完成光路图．解答：解：先根据平面镜成像的特点：像与物关于平面镜对称，作出C点在平面镜AB中的像点C′，连接C′O交平面镜于点D，连接CD为入射光线，DO为反射光线，如图所示：点评：在完成满足条件的入射和反射光路图时，反射点的确定非常重要，确定反射点利用到两个知识点：一是反射光线反向延长过像点，二是像与物关于平面镜对称．答题：xuridongsheng老师5、（上海）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′．考点：平面镜成像的相关作图．专题：作图题．分析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．解答：解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：点评：平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．答题：xuridongsheng老师6、（娄底）（1）作出图（a）中物体AB在平面镜中所成的像A′B′．（2）重10N的物体漂浮在水面上静止不动，请在图（b）中作出物体所受力的示意图．考点：平面镜成像的相关作图；力的示意图；物体的浮沉条件及其应用．专题：作图题．分析：（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；然后作出物体AB两个端点A、B在平面镜中所成的像点A′、B′，连接A′、B′点即为物体AB在平面镜中所成的像．（2）首先要知道物体飘浮在水面上，受到重力和浮力作用；其次知道重力和浮力的作用点均在物体的重心上，重力方向竖直向下，大小为10N，浮力方向竖直向上，大小也为10N；最后用带箭头的线段把重力和浮力的三要素表示出来．解答：解：（1）分别作出物体AB端的点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中的像，如图所示：（2）重力从重心竖直向下画，标出符号G=10N，浮力从重心竖直向上画，标出符号为F浮=10N，注意两个力线段的长度相等，如图所示：点评：作物体在平面镜中所成的像，只要作出端点的像点，连接各端点的像点即为物体的像．力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．答题：xuridongsheng老师7、（辽宁）下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．（1）根据平面镜成像的特点作出像点C对应的物点D．（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．考点：平面镜成像的相关作图；光直线传播的应用．专题：作图题．分析：（1）根据平面镜成像的特点画出即可；（2）连接眼睛和C点，即反射光线，然后连接发光点和入射点即可．解答：解：如图所示：点评：知道平面镜成像的特点确定物体或像的位置，会根据平面镜成像的实质确定反射光线和入射光线．答题：fhp826老师8、（锦州）请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′．考点：平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．解答：解：分别作出A，B两点关于平面镜的对称点，用虚线连接A，B两点即可．答案如图所示点评：本题考查学生根据平面镜成像特点作图的能力．答题：zhuo123老师9、（陕西）（1）请观察图1-a后，在图1-b中的适当位置处，画上矫正视力所需要的透镜．（2）请在图2中画出物体AB在平面镜中的像A’B’（保留作图痕迹）．（3）请在图3中画出奥运吉祥物“福娃”所受重力示意图．考点：平面镜成像的相关作图；重力示意图；近视眼的成因与矫正办法．专题：作图题．分析：（1）首先根据远处物体发射来的平行光会聚于视网膜前，说明是近视眼；然后根据凹透镜对光线有发散作用，根据需要佩戴凹透镜做成的眼镜．（2）根据平面镜成像的特点：像与物关于平面镜对称，先作出物体AB端点A、B的像点，用虚线连接两个像点即为物体AB的像．（3）首先知道重力的作用点在重心上，方向竖直向下；再用一条带箭头的线段把重力的三要素都表示出来．解答：解：（1）图1-a会聚点在视网膜前，佩戴凹透镜做成的眼镜使会聚点后移到视网膜上；如图所示：（2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即可得到AB的像，如图所示：（3）“福娃”所受重力从其重心竖直向下画，并标出重力符号G，如图所示：点评：力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反；凹透镜对光线有发散作用，而且有三条必须记住的特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．答题：xuridongsheng老师10、（南宁）请画出物体AB在平面镜中所成的像A′B′（见图）考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！答题：xuridongsheng老师11、（泰安）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）考点：平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：通过平面镜成像的特点知，平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像，再根据平面镜成像的对称性可知，物与像关于平面镜对称，从而画出发光点S．解答：解：首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点．故答案为：点评：本题考查了平面镜成像的特点：反射光线的反向延长线交于像点，像与物关于镜面对称．答题：1173784863老师12、（哈尔滨）如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）考点：平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：要解决此题，首先要知道平面镜成像的特点，并且要知道看到物体的像，其实是看到了由物体发出的光经平面镜反射后的光线．所以要先根据平面镜成像的特点，做出昆虫下部某一点的像，后做出反射光线和入射光线．解答：解：做出昆虫下部某一点的像，反射光线经过像点射入眼睛，确定出反射光线和入射光线．故答案为：点评：此题通过观察昆虫考查了学生对平面镜成像特点及成因的理解，能够考查学生运用所学知识解决实际问题的能力．答题：1173784863老师13、（2005•河北）按下列要求作图：（l）请根据平面镜成像特点，画出图中物体AB在平面镜中的像；（2）如图所示，杠杆OA处于平衡状态．请在图中画出拉力F的力臂L．考点：平面镜成像的相关作图；力臂的画法．专题：作图题．分析：（1）要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．（2）根据力臂定义：力臂是从支点到力的作用线的距离，作出力臂．解答：解：（1）先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：（2）先将力F的示意图延长作出它的作用线，再从支点到力的作用线引垂线作出力臂，用大括号标出，并标上字母符号L，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！力臂的画法：数学上点到直线的距离，力臂的标法：一端顶支点，一端顶垂足用大括号标出，标上字母符号L．答题：xuridongsheng老师14、如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像．如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的B（选填A或B）区域的适当位置才能实现．考点：平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：作图题．分析：（1）根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出三角形三个端点的像点，然后用虚线连接三个像点即为物体的像．（2）平面镜成的像是虚像，只能通过平面镜来观察，因此要想把木块和它的像一起拍摄下来，应把相机放在和物体相同的区域．解答：解：（1）分别作出三角形木板的三个端点在平面镜中所成的像，连接三个像点就得到木板的像，如下图所示：（2）平面镜是利用光的反射原理来成像的，像呈现在镜面上，只能通过镜子的反射面来观察，在镜子的背面观察不到，因此照相机放在B区域，才能把物体和它的像拍摄下来．故答案为：B．点评：（1）平面镜成像的特点概括为：像与物关于平面镜对称，在作物体通过平面镜所成的像时，注意先作出端点或关键点在平面镜中所成的像点，用虚线连接各像点得到物体的像．（2）平面镜的像是光的反射现象，像呈现在镜面上，观察是从前面才能看到像，与镜子后面的物体无关．答题：刘治强老师15、已知点光源A和两条反射光线，试在图中画出平面镜的位置．考点：平面镜成像的相关作图；光的反射定律．专题：作图题．分析：要想作出平面镜的位置，先由两条反射光线作出A点的像点，再根据平面镜成像的特点作出平面镜的位置．解答：解：将两条反射光线反向延长，交点为点光源的像点A′，根据平面镜成像的特点：像与物关于平面镜对称，则平面镜MN在AA′的垂直平分线上，如图：点评：本题考查的是平面镜成像、光的反射定律相结合的作图题，要记清楚反射光线反向延长过像点，像与物关于平面镜对称，这两点是作此类题的根本依据．答题：xuridongsheng老师三、选择题（共3小题）16、小王从镜子中观察到时钟的像如图所示，这时的时刻应该是（）、3：50 2：15 、9：10 、2：45考点：平面镜成像的相关作图．分析：本题根据时钟的像和平面镜成像的特点，此时的时刻有三种方法解答：第一种方法是：按正常读表方法读出表的读数，用12减去读数即为此时的时刻；第二种方法是：按逆时针旋转读出表的示数即为此时的时刻；第三种方法是：从表的后面正常读数即为此时的时刻．解答：解：按第一种方法：此时表的示数为2：50，用12减去2：50即为9：10；按第二种方法：按逆时针读数，时针指9，分针指2，所以此时刻为9：10；按第三种方法：从后面顺时针读数，时针指9，分针指2，所以此时刻为9：10．故选C．点评：本题提供了三种读时钟的像对应时刻的方法，要根据自己的喜好选出你最喜欢的一种做到准确读数．答题：xuridongsheng老师17、根据平面镜成像的特点，下图中正确的是（）A、B、C、D、考点：平面镜成像的相关作图．分析：要想选出本题正确的答案，必须知道平面镜成像的特点：像与物关于平面镜对称．解答：解：把像与物上对应的点连接，应有：连线与镜面垂直，点到镜面的距离相等，根据这两条判断出选项C正确；故选C．点评：本题考查平面镜成像的特点：像与物一定关于平面镜对称，像与物连线与镜面垂直，到镜面的距离相等，大小相等，左右互换．答题：xuridongsheng老师18、一天，小红在座位上通过一块平面镜看见自己教室后面有一个“T”形的字；图7中“T”形a′b′c′是abc经平面镜所成的像，其中小红看见的现象正确的是（）A、B、C、D、答案分析讲解1.平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：图析法；几何法．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；小车运动的轨迹是水平直线，像的运动轨迹应是竖直直线，而且竖直轨迹要过水平直线和平面镜的交点．解答：解：如图所示：小车的运动轨迹为水平直线，像的轨迹为竖直直线，平面镜应在水平直线和竖直直线的对称轴上，平面镜与水平方向的夹角为45°．故答案为：45°．点评：平面镜成像时，像与物关于平面镜对称，像的轨迹与物体的运动轨迹也一定关于平面镜对称．2.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示：点评：平面镜成像的特点概括为：像与物关于平面镜对称，在作物体的像时，注意先作出端点或关键点的像点，用虚线连接画出物体的像．3.考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！4.平面镜成像的相关作图．专题：作图题．分析：本题的意思是车尾的C点反射的光线经平面镜反射后反射光线进入司机的眼睛，可以根据反射光线的反向延长线通过C点在平面镜中的像点，作出C点的像点即可完成光路图．解答：解：先根据平面镜成像的特点：像与物关于平面镜对称，作出C点在平面镜AB中的像点C′，连接C′O交平面镜于点D，连接CD为入射光线，DO为反射光线，如图所示：点评：在完成满足条件的入射和反射光路图时，反射点的确定非常重要，确定反射点利用到两个知识点：一是反射光线反向延长过像点，二是像与物关于平面镜对称．5.平面镜成像的相关作图．专题：作图题．分析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．解答：解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：点评：平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．6.平面镜成像的相关作图；力的示意图；物体的浮沉条件及其应用．专题：作图题．分析：（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；然后作出物体AB两个端点A、B在平面镜中所成的像点A′、B′，连接A′、B′点即为物体AB在平面镜中所成的像．（2）首先要知道物体飘浮在水面上，受到重力和浮力作用；其次知道重力和浮力的作用点均在物体的重心上，重力方向竖直向下，大小为10N，浮力方向竖直向上，大小也为10N；最后用带箭头的线段把重力和浮力的三要素表示出来．解答：解：（1）分别作出物体AB端的点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中的像，如图所示：（2）重力从重心竖直向下画，标出符号G=10N，浮力从重心竖直向上画，标出符号为F浮=10N，注意两个力线段的长度相等，如图所示：点评：作物体在平面镜中所成的像，只要作出端点的像点，连接各端点的像点即为物体的像．力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．7.平面镜成像的相关作图；光直线传播的应用．专题：作图题．分析：（1）根据平面镜成像的特点画出即可；（2）连接眼睛和C点，即反射光线，然后连接发光点和入射点即可．解答：解：如图所示：点评：知道平面镜成像的特点确定物体或像的位置，会根据平面镜成像的实质确定反射光线和入射光线．8.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．解答：解：分别作出A，B两点关于平面镜的对称点，用虚线连接A，B两点即可．答案如图所示点评：本题考查学生根据平面镜成像特点作图的能力．考点：平面镜成像的相关作图；重力示意图；近视眼的成因与矫正办法．9.专题：作图题．分析：（1）首先根据远处物体发射来的平行光会聚于视网膜前，说明是近视眼；然后根据凹透镜对光线有发散作用，根据需要佩戴凹透镜做成的眼镜．（2）根据平面镜成像的特点：像与物关于平面镜对称，先作出物体AB端点A、B的像点，用虚线连接两个像点即为物体AB的像．（3）首先知道重力的作用点在重心上，方向竖直向下；再用一条带箭头的线段把重力的三要素都表示出来．解答：解：（1）图1-a会聚点在视网膜前，佩戴凹透镜做成的眼镜使会聚点后移到视网膜上；如图所示：（2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即可得到AB的像，如图所示：（3）“福娃”所受重力从其重心竖直向下画，并标出重力符号G，如图所示：点评：力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反；凹透镜对光线有发散作用，而且有三条必须记住的特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．10.平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！11.平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：通过平面镜成像的特点知，平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像，再根据平面镜成像的对称性可知，物与像关于平面镜对称，从而画出发光点S．解答：解：首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点．故答案为：点评：本题考查了平面镜成像的特点：反射光线的反向延长线交于像点，像与物关于镜面对称．。

第四章光现象能力提升测试卷(时间：90分钟满分：100分)一、选择题(每小题3分，共42分)1. (2019娄底)清代诗人袁枚的《苔》：“白日不到处，青春恰自来．苔花如米小，也学牡丹开”其中“白日不到处”主要涉及的物理知识是()A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散2. (2019内江)光从玻璃斜射到空气中，在玻璃与空气的交界面上发生反射和折射，以下符合实际情形的是()3.关于光现象，下列说法正确的是()A. 镜面反射不遵守光的反射定律B. 验钞机利用红外线辨别钞票的真伪C. 自行车尾灯是靠光的折射来引起后方车辆司机的注意D. 开凿隧道时用激光束引导掘进机，利用了光的直线传播4. (2019丹东)小明在平静的湖边游玩时看到“云在水中飘，鱼在云上游”，针对这一有趣的现象，下列说法正确的是()A. 他看到水中的云是光的折射形成的B. 他看到水中的云是真实的云所成的虚像C. 他看到水中的鱼是真实的鱼所成的实像D. 他看到水中的鱼的位置比真实的鱼的位置变深了5. (2019淄博)小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是()A. 树下的圆形光斑，是光沿直线传播形成的B. 看到池水“变”浅，是光的反射引起的C. 水中出现树的倒影，水中的“树”比岸上的树小D. 阳光中的紫外线可以灭菌，也可以用来进行遥控6.(2019，昆明)—位摄影爱好者早上在大观河边照像，观察到岸边的建筑物在水面上形成的影像甲和乙，并拍摄了下来，如图所示．过了十多分钟后他又回到原位置观察，那么影像甲和乙的大小变化情况是( )A．都变B．都不变C．甲变，乙不变D．甲不变，乙变7.(2019，镇江)如图所示，平面镜和长为10 cm的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距高为15 cm，则( )A．向上移动平面镜，铅笔的像也向上移动B．为使铅笔在平面镜中成完整的像，平面镜应至少高10 cmC．铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行D．铅笔和平面镜均水平向右移动10 cm，铅笔像的位置不变8.(2019，无锡)若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜( )A．水平向左移动B．水平向右移动C．竖直向上移动D．竖直向下移动9.(2019，绵阳)舞蹈训练室竖直墙壁上安装有平面镜，甲、乙、丙三位同学在平面镜前的位置如图所示，他们位置连线是等腰直角三角形，甲在直角顶点，乙、丙连线平行于平面镜．则( )A．甲与甲的像间的距离小于乙与乙的像间的距离B．乙与乙的像间的距离大于丙与丙的像间的距离C．甲的像与乙的像间的距离小于乙的像与丙的像间的距离D．甲的像与乙的像间的距离大于乙的像与丙的像间的距离10.(2019，桂林)小敏同学探究了光的反射定律，在她得出的结论中，错误的是( )A．反射角等于入射角B．反射光线与入射光线分居法线两侧C．反射时光路是可逆的D．反射光线、法线与入射光线不在同一平面上11.(2019，沈阳)舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示．关于他在平面镜中所成像的特点，下列描述中正确的是( )A．在甲处所成的像是最小的像B．在乙处所成的像一定是实像C．在丙处所成的像是倒立的像D．在丁处所成的像离镜子最近12.(2019，重庆A卷)中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是( ) A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像13.(2019陕西)对图中物理现象的认识，下列说法正确的是( )A．图甲中，木杆的影子是光的反射形成的B．图乙中，验钞机利用红外线能使荧光物质发光的原理制成C．图丙中，舞蹈演员在平面镜中成等大的实像D．图丁中，筷子看起来向上弯折是光的折射现象14.如图所示，下列关于光现象的说法正确的是()A. 甲图中的烛焰经小孔所成的像是虚像B. 乙图中的漫反射不遵循光的反射定律C. 丙图中的小孩叉鱼时对准鱼就能叉到D. 丁图中的雨后彩虹是阳光经小水滴色散后形成的二、填空题(每空1分，共20分)15.(2019，河北)小明在湖边游玩时，看到了一些光现象．(1)茂密的树下有一个个园形的小光斑，是由于而形成的太阳“像”．(2)看到的湖水中游动的“鱼”比其实际位置要____(选填“深”或“浅”)．(3)湖中孔桥的“倒影”，是由于光的____而形成的虚像．16.(2019，辽阳)如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，若游客的身高是1.65 m，则游客的头顶到“身影”头顶的距离为____m；当她在栈道上行走时，她的“身影”的大小将____(选填“变大”“变小”或“不变”)．17.太阳光通过三棱镜后被分解成了红、橙、黄、绿、蓝、靛、紫几种颜色的光(如图)．此实验不仅表明了白光是由各种色光混合而成的，而且表明了____光通过棱镜后偏折的程度比其他颜色的光要小．据此可以推断，红光在棱镜中传播速度最____．18．G20杭州峰会期间，晚会“最忆是杭州”美轮美奂．如图，远处的激光束看上去是直的，这是因为光在同一种均匀介质中沿直线传播；扇形光电背景与水中倒影完美结合，这是光的现象，成的是等大的(选填“实”或“虚”)像．19.(2019，烟台)小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它(如图)．小明看不到硬币，这是因为；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的反射；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的．20.如图为2020年5月14日出现的超级月亮，它看起来比平常大14%，而亮度提升了3成．超级月亮(选填“是”或“不是”)光源，它的视角比平常要(选填“大”或“小”)．21.用如图所示的装置探究光的反射定律，为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜，并保持硬纸板A、B两部分在同一平面内.为了探究反射角与入射角的大小关系，需要多次改变.22．(2019扬州)小明在做“探究平面镜成像规律”实验时，找来两枚完全相同的棋子，是为了比较像和物的____关系；为了确定像的位置，应该选择来代替平面镜；为了探究平面镜所成的像是实像还是虚像，还应准备的器材是．23．(2019成都)以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小(选填“变大”“变小”或“不变”)．周围的同学都能看见小红，是因为光照到小红身上，发生了光的____反射．三、作图题(每题4分，共16分)24.(2019贵阳)如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图．25．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．26．如图所示，画出物体AB在平面镜中的像A′B′.27．(2019宜宾)如图所示，空气中的一束光经过S点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该现象的光路图(不考虑玻璃砖的反射)．四、实验探究题(每空2分，共22分)28．(2019潍坊)在“探究光反射时的规律”实验中，将一块平面镜平放在水平桌面上，再把一张硬纸板竖直放在平面镜上，用激光笔将一束光贴着纸板射到平面镜上，用直尺和笔描出光的传播路径．(1)上述实验中硬纸板的作用是显示光的传播；(2)为了探究完整的反射规律，还需要用到的器材是．29．(2019重庆B卷)请按要求完成实验：如图所示是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A，透过玻璃板观察另一侧的蜡烛A的像；再将另一支外形完全相同的蜡烛B竖立在玻璃板后面，调整蜡烛B的位置，若能与像完全重合，说明像与物的大小；移去蜡烛B，在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成的是正立的____(选填“虚”或“实”)像．30．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验．他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示．(1)小华将玻璃砖的一个表面与MM′齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路(AO、OC为同一直线)，你认为出现光线OC是因为所致，鉴于本实验的目的，此时最应该记录的两条光线是.(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，(使线段MM′水平)并向水槽中慢慢注水至水面与MM′齐平，入射光线应该从A点向O点射入，这是为了保证，其实本实验小华还考虑了入射光线所在一侧的_____相同．(3)小华最终在光屏上记录下了如丙所示的光路图(OE为水中的折射光线)，通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是____．(4)若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则____射出的折射光线更远离法线．参考答案第四章光现象能力提升测试卷(时间：90分钟满分：100分)一、选择题(每小题3分，共42分)1. (2019娄底)清代诗人袁枚的《苔》：“白日不到处，青春恰自来．苔花如米小，也学牡丹开”其中“白日不到处”主要涉及的物理知识是(A)A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散2. (2019内江)光从玻璃斜射到空气中，在玻璃与空气的交界面上发生反射和折射，以下符合实际情形的是(B)3.关于光现象，下列说法正确的是(D)A. 镜面反射不遵守光的反射定律B. 验钞机利用红外线辨别钞票的真伪C. 自行车尾灯是靠光的折射来引起后方车辆司机的注意D. 开凿隧道时用激光束引导掘进机，利用了光的直线传播4. (2019丹东)小明在平静的湖边游玩时看到“云在水中飘，鱼在云上游”，针对这一有趣的现象，下列说法正确的是(B)A. 他看到水中的云是光的折射形成的B. 他看到水中的云是真实的云所成的虚像C. 他看到水中的鱼是真实的鱼所成的实像D. 他看到水中的鱼的位置比真实的鱼的位置变深了5. (2019淄博)小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是(A)A. 树下的圆形光斑，是光沿直线传播形成的B. 看到池水“变”浅，是光的反射引起的C. 水中出现树的倒影，水中的“树”比岸上的树小D. 阳光中的紫外线可以灭菌，也可以用来进行遥控6.(2019，昆明)—位摄影爱好者早上在大观河边照像，观察到岸边的建筑物在水面上形成的影像甲和乙，并拍摄了下来，如图所示．过了十多分钟后他又回到原位置观察，那么影像甲和乙的大小变化情况是(C)A．都变B．都不变C．甲变，乙不变D．甲不变，乙变7.(2019，镇江)如图所示，平面镜和长为10 cm的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距高为15 cm，则(C)A．向上移动平面镜，铅笔的像也向上移动B．为使铅笔在平面镜中成完整的像，平面镜应至少高10 cmC．铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行D．铅笔和平面镜均水平向右移动10 cm，铅笔像的位置不变8.(2019，无锡)若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将平面镜(C)A．水平向左移动B．水平向右移动C．竖直向上移动D．竖直向下移动9.(2019，绵阳)舞蹈训练室竖直墙壁上安装有平面镜，甲、乙、丙三位同学在平面镜前的位置如图所示，他们位置连线是等腰直角三角形，甲在直角顶点，乙、丙连线平行于平面镜．则(C)A．甲与甲的像间的距离小于乙与乙的像间的距离B．乙与乙的像间的距离大于丙与丙的像间的距离C．甲的像与乙的像间的距离小于乙的像与丙的像间的距离D．甲的像与乙的像间的距离大于乙的像与丙的像间的距离10.(2019，桂林)小敏同学探究了光的反射定律，在她得出的结论中，错误的是(D)A．反射角等于入射角B．反射光线与入射光线分居法线两侧C．反射时光路是可逆的D．反射光线、法线与入射光线不在同一平面上11.(2019，沈阳)舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示．关于他在平面镜中所成像的特点，下列描述中正确的是(D)A．在甲处所成的像是最小的像B．在乙处所成的像一定是实像C．在丙处所成的像是倒立的像D．在丁处所成的像离镜子最近12.(2019，重庆A卷)中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是(B) A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像13.(2019，陕西)对图中物理现象的认识，下列说法正确的是(D)A．图甲中，木杆的影子是光的反射形成的B．图乙中，验钞机利用红外线能使荧光物质发光的原理制成C．图丙中，舞蹈演员在平面镜中成等大的实像D．图丁中，筷子看起来向上弯折是光的折射现象14.如图所示，下列关于光现象的说法正确的是(D)A. 甲图中的烛焰经小孔所成的像是虚像B. 乙图中的漫反射不遵循光的反射定律C. 丙图中的小孩叉鱼时对准鱼就能叉到D. 丁图中的雨后彩虹是阳光经小水滴色散后形成的二、填空题(每空1分，共20分)15.(2019，河北)小明在湖边游玩时，看到了一些光现象．(1)茂密的树下有一个个园形的小光斑，是由于__光的直线传播__而形成的太阳“像”．(2)看到的湖水中游动的“鱼”比其实际位置要__浅__(选填“深”或“浅”)．(3)湖中孔桥的“倒影”，是由于光的__反射__而形成的虚像．16.(2019，辽阳)如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，若游客的身高是1.65 m，则游客的头顶到“身影”头顶的距离为__3.3__m；当她在栈道上行走时，她的“身影”的大小将__不变__(选填“变大”“变小”或“不变”)．17.太阳光通过三棱镜后被分解成了红、橙、黄、绿、蓝、靛、紫几种颜色的光(如图)．此实验不仅表明了白光是由各种色光混合而成的，而且表明了__红__光通过棱镜后偏折的程度比其他颜色的光要小．据此可以推断，红光在棱镜中传播速度最__大__．18．G20杭州峰会期间，晚会“最忆是杭州”美轮美奂．如图，远处的激光束看上去是直的，这是因为光在同一种均匀介质中沿直线传播；扇形光电背景与水中倒影完美结合，这是光的反射现象，成的是等大的虚(选填“实”或“虚”)像．19.(2019，烟台)小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它(如图)．小明看不到硬币，这是因为光在均匀介质中沿直线传播；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的反射；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的折射．20.如图为2020年5月14日出现的超级月亮，它看起来比平常大14%，而亮度提升了3成．超级月亮不是(选填“是”或“不是”)光源，它的视角比平常要大(选填“大”或“小”)．21.用如图所示的装置探究光的反射定律，为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜垂直，并保持硬纸板A、B两部分在同一平面内.为了探究反射角与入射角的大小关系，需要多次改变入射角大小.22．(2019扬州)小明在做“探究平面镜成像规律”实验时，找来两枚完全相同的棋子，是为了比较像和物的__大小__关系；为了确定像的位置，应该选择__玻璃板__来代替平面镜；为了探究平面镜所成的像是实像还是虚像，还应准备的器材是__光屏__．23．(2019成都)以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小__不变__(选填“变大”“变小”或“不变”)．周围的同学都能看见小红，是因为光照到小红身上，发生了光的__漫__反射．三、作图题(每题4分，共16分)24.(2019贵阳)如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图．25．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．【答案】如答图所示26．如图所示，画出物体AB在平面镜中的像A′B′.27．(2019宜宾)如图所示，空气中的一束光经过S点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该现象的光路图(不考虑玻璃砖的反射)．【解析】如图所示．四、实验探究题(每空2分，共22分)28．(2019潍坊)在“探究光反射时的规律”实验中，将一块平面镜平放在水平桌面上，再把一张硬纸板竖直放在平面镜上，用激光笔将一束光贴着纸板射到平面镜上，用直尺和笔描出光的传播路径．(1)上述实验中硬纸板的作用是显示光的传播路径；(2)为了探究完整的反射规律，还需要用到的器材是__量角器__．29．(2019重庆B卷)请按要求完成实验：如图所示是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板竖直(或垂直)放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A，透过玻璃板观察另一侧的蜡烛A的像；再将另一支外形完全相同的蜡烛B竖立在玻璃板后面，调整蜡烛B的位置，若能与像完全重合，说明像与物的大小__相等__；移去蜡烛B，在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成的是正立的__虚__(选填“虚”或“实”)像．30．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验．他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示．(1)小华将玻璃砖的一个表面与MM′齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路(AO、OC为同一直线)，你认为出现光线OC是因为__有部分光线并没有通过玻璃砖，而依旧在空气中传播___所致，鉴于本实验的目的，此时最应该记录的两条光线是__AO和OB__.(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，(使线段MM′水平)并向水槽中慢慢注水至水面与MM′齐平，入射光线应该从A点向O点射入，这是为了保证__入射光线重合__，其实本实验小华还考虑了入射光线所在一侧的__入射角___相同．(3)小华最终在光屏上记录下了如丙所示的光路图(OE为水中的折射光线)，通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是__玻璃__．(4)若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则__玻璃__射出的折射光线更远离法线．。

2019-2020学年人教版八年级（上）物理第四章专项练6光现象作图一、作图题。

1. 如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。

2. 门口前有一个小孩经过，那么小孩可以看到室内的范围是什么，请在图中用图来表示出来。

3. 如图所示，一束与平面镜成30∘角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4. 如图所示，画出入射光经互相垂直的两个平面镜反射的光路．（请保留作图痕迹）5. 如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．6. 如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛，请画出光的传播路径．7. 根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围。

（请保留作图痕迹）8. 如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前画出物体AB．9. 一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′．10. 如图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线．11. 竖起的墙面上有一块面镜，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．12. 如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13. 在图中画出入射光线AO对应的折射光线大概位置．14. 如图所示，画出大致的入射光线，并标出折射角的度数．15. 如图所示，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．16. 如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
