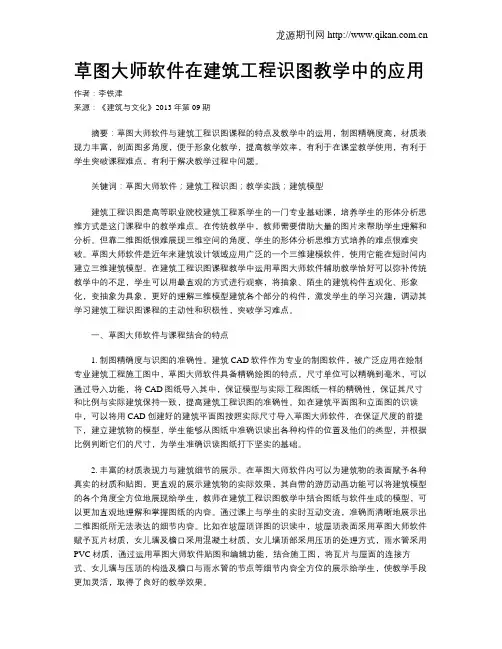

草图大师软件在建筑工程识图教学中的应用
作者：李铁津
来源：《建筑与文化》2013年第09期
摘要：草图大师软件与建筑工程识图课程的特点及教学中的运用，制图精确度高，材质表现力丰富，剖面图多角度，便于形象化教学，提高教学效率，有利于在课堂教学使用，有利于学生突破课程难点，有利于解决教学过程中问题。
关键词：草图大师软件；建筑工程识图；教学实践；建筑模型
建筑工程识图是高等职业院校建筑工程系学生的一门专业基础课，培养学生的形体分析思维方式是这门课程中的教学难点。在传统教学中，教师需要借助大量的图片来帮助学生理解和分析。但靠二维图纸很难展现三维空间的角度，学生的形体分析思维方式培养的难点很难突破。草图大师软件是近年来建筑设计领域应用广泛的一个三维建模软件，使用它能在短时间内建立三维建筑模型。在建筑工程识图课程教学中运用草图大师软件辅助教学恰好可以弥补传统教学中的不足，学生可以用最直观的方式进行观察，将抽象、陌生的建筑构件直观化、形象化，变抽象为具象，更好的理解三维模型建筑各个部分的构件，激发学生的学习兴趣，调动其学习建筑工程识图课程的主动性和积极性，突破学习难点。
一、草图大师软件与课程结合的特点
1. 制图精确度与识图的准确性。建筑CAD软件作为专业的制图软件，被广泛应用在绘制专业建筑工程施工图中，草图大师软件具备精确绘图的特点，尺寸单位可以精确到毫米，可以通过导入功能，将CAD图纸导入其中，保证模型与实际工程图纸一样的精确性，保证其尺寸和比例与实际建筑保持一致，提高建筑工程识图的准确性。如在建筑平面图和立面图的识读中，可以将用CAD创建好的建筑平面图按照实际尺寸导入草图大师软件，在保证尺度的前提下，建立建筑物的模型，学生能够从图纸中准确识读出各种构件的位置及他们的类型，并根据比例判断它们的尺寸，为学生准确识读图纸打下坚实的基础。
襞触镦１ｆ瓤。宄

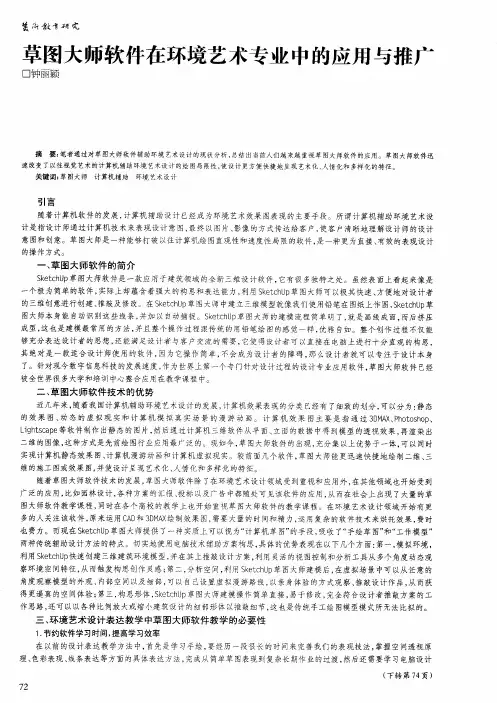

草图大师软件在环境艺术专业中的应用与推广
口钟丽颖
摘要：笔者通过对草图大师软件辅助环境艺术设计的现状分析，总结出当前人们越来越重视草图大师软件的应用。草图大师软件迅 速改变了以往视觉艺术的计算机辅助环境艺术设计的绘图局限性，使设计更方便快捷地呈现艺术化、人情化和多样化的特征。 关键词：草图大师计算机辅助环境艺术设计
引言
随着计算机软件的发展，计算机辅助设计已经成为环境艺术效果图表现的主要手段。所谓计算机辅助环境艺术设
计是指设计师通过计算机技术来表现设计意图，最终以图片、影像的方式传达给客户，使客户清晰地理解设计师的设计 意图和创意。草图大师是一种能够打破以往计算机绘图直观性和速度性局限的软件，是一种更为直接、有效的表现设计
的操作方式。
一、草图大师软件的简介
ＳｋｅｔｃｈＵｐ草图大师软件是一款应用于建筑领域的全新三维设计软件，它有很多独特之处。虽然表面上看起来像是
一个极为简单的软件，实际上却蕴含着强大的构思和表达能力，利用ＳｋｅｔｃｈＵｐ草图大师可以极其快速、方便地对设计者
的三维创意进行创建、推敲及修改。在ＳｋｅｔｃｈＵｐ草图大师中建立三维模型就像我们使用铅笔在图纸上作图，ＳｋｅｔｃｈＵｐ草 图大师本身能自动识别这些线条，并加以自动捕捉。ＳｋｅｔｃｈＵｐ草图大师的建模流程简单明了，就是画线成面，而后挤压
成型，这也是建模最常用的方法，并且整个操作过程跟传统的用铅笔绘图的感觉一样，优雅自如。整个创作过程不仅能
够充分表达设计者的思想，还能满足设计者与客户交流的需要，它使得设计者可以直接在电脑上进行十分直观的构思， 其绝对是一款适合设计师使用的软件，因为它操作简单，不会成为设计者的障碍，那么设计者就可以专注于设计本身
了。针对现今数字信息科技的发展速度，作为世界上第一个专门针对设计过程的设计专业应用软件，草图大师软件已经
被全世界很多大学和培训中心整合应用在教学课程中。
龙源期刊网
草图大师软件在桥梁投标中的应用
作者：杨光 石磊
来源：《中国科技博览》2013年第10期
[摘 要]草图大师（SketchUp）是一款直接服务于工程师的三维建模软件，它可以让设计者自己很方便快捷的把设计方案展示给用户。在桥梁设计方案投标准备过程中，该软件适宜反复修改方案并可以节省时间；在招标过程中，可由设计者亲自操作展示，给用户更直观专业的感受。
[关键词]草图大师 三维模型 桥梁设计 招投标
中图分类号：TU201.4 文献标识码：A 文章编号：1009-914X（2013）10-0279-01
目前国内的重大桥梁工程项目都采取招投标方式对设计方案进行招标以优中选优，招标会包含开标、评标、确定中标人等的过程。在评标阶段，作为投标方的设计单位一般会派出主要设计人员采用效果图+CAD图纸的方式展示自己的设计作品。桥梁效果图采用固定视角展现设计方案的整体外观或细部构造，可以给参与评审的专家以方便直观的印象，但也存在视角固定单一、无法放大缩小调整、无法表现出动态效果等诸多缺点，尤其是对于造型复杂的大型立交桥，有时候仅凭效果图和CAD图无法在短时间内说明其交通规划设计意图，笔者曾亲历在某大型立交桥投标会现场，与会专家围绕着一个单位的设计方案争执讨论半天也没有弄懂其匝道走向，而设计人员又因为效果图视角所限，一时对专家的问题解释不清，故而耽误了大量时间和精力，影响了评标得分最终导致投标失败。鉴于效果图和CAD图的缺点，在某些特大型工程中，投标单位会同时提供设计方案的三维动画片参与投标，三维动画采用移动的视角，可以全方位展示其方案的立体形态，配以动态的车流、人流和交通信号灯就可逼真的模拟出工程项目在运行时侯的真实景象，还可通过改变天气的状态、白天与黑夜的交替变化、装饰灯光的颜色强弱甚至是加入璀璨的烟花使动画达到美轮美奂的艺术效果。三维动画片和效果图一般由掌握专业知识和相关软件操作知识的设计人员根据前期桥梁方案的图纸进行绘制，其制作工艺复杂、建模、渲染周期较长且需要非常扎实的建筑学专业知识和美学知识，这是参与投标的一般桥梁设计人员所不能掌握的。在投标会上，当设计单位自述完毕后，与会专家会根据设计方案提出一些自己感兴趣的问题和想法，很多时候就需要设计人员现场调出模型展示并加以详细解释，但因目前流行的三维建模软件操作复杂，这项工作往往无法完成。基于以上种种原因，设计人员在投标过程中迫切需要一款易学易懂，制作简单迅速的三维建模软件，草图大师的出现正好适应了这一要求。
草图大师软件在桥梁投标中的应用

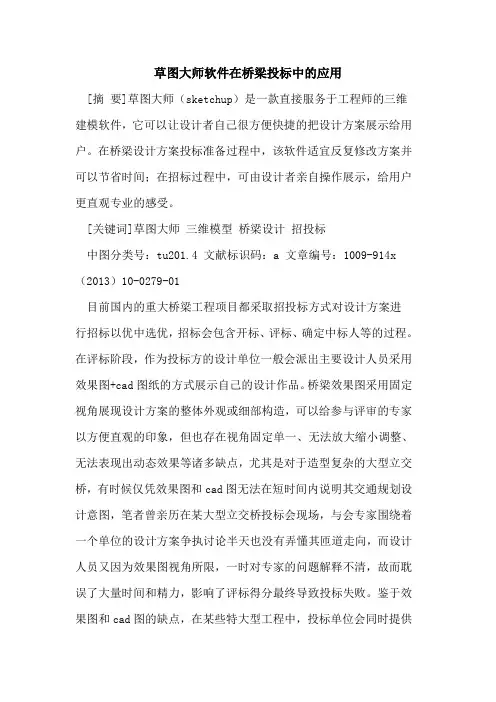

[摘 要]草图大师（sketchup）是一款直接服务于工程师的三维建模软件，它可以让设计者自己很方便快捷的把设计方案展示给用户。在桥梁设计方案投标准备过程中，该软件适宜反复修改方案并可以节省时间；在招标过程中，可由设计者亲自操作展示，给用户更直观专业的感受。
