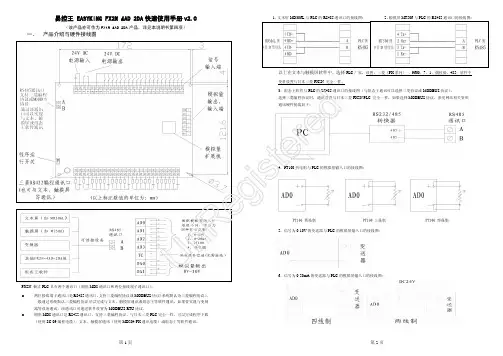

易控王 EASYKING FX2N-4AD-2DA 快速使用手册 v2.0
（该产品亦可作为 FX1N-4AD-2DA 产品，详见本说明书第四项）
一、 产品介绍与硬件接线图
1、文本屏 MD306L 与 PLC 的 RS485 通讯口的接线图:
2、触摸屏 MT506 与 PLC 的 RS485 通讯口的接线图:
|---------------------| |-----------------MOV D 200 D 8080；
回答 2：改变 PLC 类型的方法：
1.
由 FX2N 改到 FX1N，这样就可以直接使用 DRVI 指令了。
改变 D8101 的值为 26300，重新上电 PLC 就改变为 FX1N。
Y0、Y1 支持 PWM 指令。 PLSY、PLSR 脉冲指令使用到的特殊元件如下：
Y0
Y1
Y6
Y7
发送结束标志
M8029
M8029
M8029
M8029
累计脉冲个数（32 位） D8140、D8141
D8142、D8143
D8150、D8151
D8152、D8153
DRVI 脉冲指令使用到的特殊元件如下：
l
两位接线端子通讯口是 RS485 通讯口，支持三菱编程协议或 MODBUS 协议（系统默认为三菱编程协议），
一般通过系统默认三菱编程协议可以完成与文本、触摸屏通讯或组态王等软件通讯。如果要实现与变频
器等设备通讯，该通讯口可通过软件设置为 MODBUS-RTU 协议。
l
圆形 MD8 通讯口是 RS422 通讯口，支持三菱编程协议，与日本三菱 PLC 完全一样，可以完成程序下载
d 因此通过修改 D8045 可以灵活选择：D8045=0 时，E 型热电偶；D8045=1 时，K 型热电偶。被测量温度在 500℃以下，建议优先使

FX3U系列PLC使用说明版本：V2.4修订1：20220520修改第41页站点13-14的地址分配修订2：20220708修改第24页D寄存器修订3：20220720修改27页高速计数，修改57页PWM频率修订4：20221112修改31页ADPRW读取和写入数据最大长度前言感谢您购买了易控王设计的FX3UE系列可编程序控制器，本手册主要介绍FX3U系列可编程序控制器的指令应用等内容。

FX3U系列可编程序控制器集成以太网网口，可联网通讯，结合黑马可组态云平台，实现远程监控和程序上下载。

控制器系统采用国际先进的M4内核控制系统,采购国际大厂如日本欧姆龙继电器，亿光光耦，风华、国巨等被动元件等优质配件，精细化检测生产，精心制造而成。

该系列PLC支持GX系列软件的编程、读取、下载、检验、诊断、监控，支持多路模拟量输入、模拟量输出功能，支持RS422控制、RS485主从站Modbus-RTU功能、CAN扩展功能，支持多轴步进控制，PWM功能，支持温度NTC、PT100传感器，支持AB相编码器输入，支持数码管功能，支持触摸屏功能，支持看门狗、外部中断功能，支持超级密码设置，支持掉电检测数据存储功能，支持故障检测。

该系列PLC支持ENET网功能，PLC程序保护防读取等一系列实用功能。

该系列PLC功能更强大，运用更灵活，性能更稳定，可广泛运用于通用、专用市场，可用于电控柜控制、自动化生产线改造、多轴机器人、自动测试架、纺织机械、包装机、砖机等场合。

为设备智能制造和终端客户在监测、保护、自动控制等方面提供了集成度极高的一体化解决方案，对降低系统采购和运营成本，提高系统可靠性具有极大的价值。

在安装、使用和维护PLC之前，请相关人员仔细阅读本使用说明书，以确保能正确安装和操作本产品，使其发挥其最佳性能。

如对于PLC的使用存在疑难或有特殊要求，可随时联络本公司的代理商，亦可直接致电本公司总部售后服务中心，我们将竭诚为您服务。
