智慧公安监管系统设计方案

公安实战综合管理平台（治安监控）

系统总体设计

应用系统总体架构

“双网双平台”架构：在区县公安局建设公安视频专网。公安信息网和公安视频专网之间部署“边界安全接入系统”专门用于公安信息网与视频专网之间的数据交互。在公安视频专网内构建视频信息共享平台。在公安信息网内构建视频信息联网平台，为视频信息的深度应用提供服务。

公安视频专网：实现视频图像监控前端、卡口、电子警察等设备的安全接入。视频专网的IP地址要按照公安要求进行统一规划。

政府视频专网：通过防火墙或安全接入系统与公安视频专网连接，实现公安和政府部门之间的视频互联共享。

社会资源专网：通过视频安全隔离设备和防火墙等安全设备与公安视频专网连接，实现社会面视频的安全接入。基于社会资源专网的社会资源平台以市、县或区为单位整合后通过相关安全设备接入公安视频专网；

实战业务系统：根据业务需求，依托公安视频信息联网平台在公安信息网内建设视频图像信息实战系统。

视频信息联网平台：视频信息联网平台在公安信息网内为公安各警种提供视频的浏览、回放、云镜控制、录像检索与下载等视频服务。视频信息联网平台应具有大容量的视频图像信息资源接入管理能力，具有电信级的运营稳定性。视频信息联网平台通过提供可快速开发、运行稳定、应用灵活的视频中间件的标准服务接口，实现与公安信息系统（如警综平台、打防控系统、PGIS、110报警系统）的对接，并为公安信息系统提供视频图像资源的共享与调用。

视频信息共享平台：视频信息共享平台部署在公安视频专网内，应具有大容量的视频监控资源接入管理能力，具有电信级的运营稳定性。视频信息共享平台应具备向视频专网客户端进行数据和视频流分发功能。视频信息共享平台同时向对应的视频信息联网平台推送视频图像资源。

政府部门视频监控平台：由政府其他部门建设，部署在政府部门专网上，通过防火墙连接公安视频信息共享平台，两个平台之间可以相互共享视频图像资源。

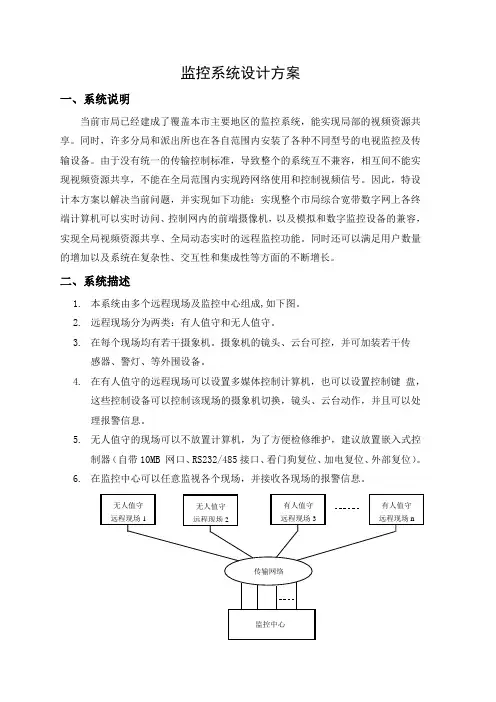

监控系统设计方案

一、系统说明

当前市局已经建成了覆盖本市主要地区的监控系统，能实现局部的视频资源共享。同时，许多分局和派出所也在各自范围内安装了各种不同型号的电视监控及传输设备。由于没有统一的传输控制标准，导致整个的系统互不兼容，相互间不能实现视频资源共享，不能在全局范围内实现跨网络使用和控制视频信号。因此，特设计本方案以解决当前问题，并实现如下功能：实现整个市局综合宽带数字网上各终端计算机可以实时访问、控制网内的前端摄像机，以及模拟和数字监控设备的兼容，实现全局视频资源共享、全局动态实时的远程监控功能。同时还可以满足用户数量的增加以及系统在复杂性、交互性和集成性等方面的不断增长。

二、系统描述

1. 本系统由多个远程现场及监控中心组成,如下图。

2. 远程现场分为两类：有人值守和无人值守。

3. 在每个现场均有若干摄象机。摄象机的镜头、云台可控，并可加装若干传

感器、警灯、等外围设备。

4. 在有人值守的远程现场可以设置多媒体控制计算机，也可以设置控制键 盘，这些控制设备可以控制该现场的摄象机切换，镜头、云台动作，并且可以处理报警信息。

5. 无人值守的现场可以不放置计算机，为了方便检修维护，建议放置嵌入式控制器（自带10MB 网口、RS232/485接口、看门狗复位、加电复位、外部复位）。

6. 在监控中心可以任意监视各个现场，并接收各现场的报警信息。

监控中心

传输网络 无人值守

远程现场1

无人值守

远程现场2 有人值守

远程现场3 有人值守

远程现场n 一、系统硬件设计和实现

结合设计要求和当前具体情况，根据图像传输和控制方式的不同可以采用以下三种方式进行传输和控制（三种方式可以任选其一）：

①、 图像采用光端机通过光纤直接进行传输，即在视频输入端和输出端直接连接光端机，两个光端机之间通过光纤直接相连，然后进入终端计算机的矩阵。控制信号则通过市局宽带网络进行传输，对于远程矩阵，摄像机的控制通过远程矩阵所连接的PC机或嵌入式控制器实现，达到远程视频矩阵的切换、远程摄像机的云台的上下左右转动等。如下图所示：

2020年 / 第6期 物联网技术智能处理与应用Intelligent Processing and Application

570 引 言作为社会治安形势“晴雨表”的公安监管工作面临前所未有的压力和挑战，在多方面滞后于公安监管工作形势发展需要。2009年以来，全国公安机关相继出现“躲猫猫死”“喝开水死”“睡觉死”“摔跤死”“洗脸死”等被监管对象非正常死亡事件，仅2018年，公安部监所管理局共接报看守所事故13起，其中脱逃事故1起1人，非正常死亡事故12起12人，造成恶劣社会影响，严重影响着国家安全。2018年6月公安部下发《关于推进智慧监管建设的指导意见》和《智慧监管建设技术指南》的通知，明确提出监管工作应从被动应对处置向主动预测预防转变，运用监管大数据对被监管人员进行安全风险评估、实施有效管控、防患未然，实现信息全面感知、风险精准评估、业务智能辅助，推进勤务模式转型升级，提高驾驭复杂监管形势的能力，更好地履行法定职责。1 智慧监管框架体系在公安部公安大数据战略和智慧警务建设的总体框架下，遵循公安监管工作发展规律，确定公安智慧监管的建设目标为：构建“全领域智慧防控、全要素智慧管理、全方位智慧服务、全业务智慧指导”体系架构，打造“忠诚、平安、法治、文明、智慧、有为”监管。公安智慧监管四个智慧体系通过三个重点任务建设和 一个基础保障来构建实现。三个重点任务分别为数据资源建设、关键系统或者平台建设、标准体系建设。公安智慧监管的目标任务如图1所示。作为承上启下落地的重要一环，省级智慧监管建设则显得尤为重要，框架体系如图2所示。其中，监管系统综合业务平台和数据服务中心由监所管理总队统一建设，监所实战平台和监所安全管控物联网系统由各监所按统一标准进行建设。该架构突显大数据深度分析和共享，物联网数据采集和智能应用，平台和数据的联汇贯通。力求通过信息化手段提升工作效能、实时便捷处理业务流程，规范执法环节和管理精细度，确保安防无盲区、信息无孤岛，并通过大数据应用提高数据应用价值，实现全面立体化的“智慧监管”创新。省级公安智慧监管建设从下面三方面进行论述。2 监管业务综合平台监管综合业务平台依据《看守所执法细则（2013版）》《看守所工作规范性文件汇编》《监管系统业务工作丛书》等法律法规和政策性文件要求，立足于省级监管业务指导部门和监管场所业务需求，采用“开放平台框架+应用”的模式构建，为监管业务提供统一的大平台。开放平台框架提供统一的运行环境、数据交换机制以及用户和权限认证机制，各监管业务岗位根据业务和职权需求，定制应用挂载到开放平台框架中，供监管用户使用。监管综合业务平台充分使用执法办案平台、全国在逃人员信息库、全国律师基础信息库等已有资源库，通过统一的数据接口对外提供数据服务，实现权限范围内的数据互联互通和开放共享。监管综合业务平台由开放平台框架和定制的应用组成，根据不同用户权限开放不同应用模块。监管综合业务平台总体架构如图3所示。其中，应用包括定制应用以及应用的展现形式；开放平台框架包含平台基础功能、支撑基础功能运行的服务以及整个平台数据管理。监管综合业务平台由定制应用APP和开放平台框架组成，如图3所示。其中，定制应用包括展现层和应用层两部分；开放平台框架包含服务层和数据层。基于大数据的省级公安智慧监管架构设计李胜广1，李 攀2，李 思2，赵士伟1（1.公安部第一研究所，北京 100048；2.北京市公安局监所管理总队，北京 100023）摘 要：文中基于大数据技术构建省级公安智慧监管架构体系，创建开放业务平台，提升业务模式，合理再造业务流程，解放警力。系统中，监所安防感知物联网负责动态信息采集；数据服务中心对采集到的数据进行挖掘和分析，实现人员、事件、案件等信息的关联分析研判，为风险评估、决策指挥提供数据支撑，反刍监所日常业务。实验结果表明，该设计达到了预期目标。关键词：公安智慧监管；公安监管场所；大数据；安防感知物联网；关联分析；风险评估中图分类号：TP399 文献标识码：A 文章编号：2095-1302（2020）06-0057-05

智慧公安警务系统开发解决方案

贯彻落实中央政法委和公安部党委关于提升政法及公安工作现代化水平的部署要求，加速推进现代科技与消防工作的深度融合，全面提高消防工作科技化、信息化、智能化水平。

智慧公安政府系统集成软件是以警务综合平台、信息研判平台、地理信息平台、大数据中心为基础，以视频监控系统、GPS卫星定位系统、图像传输系统为辅助，以手机报警定位、警务勤务管理、现代通信技术等功能为支撑的公安指挥体系。

智慧公安警务系统体现在那几个方面？智慧公安警务系统开发 扣q：-501538971-

A. 系统自动识别预警

智能监控网格化、实时量化监控：借助高清智能摄像头和多目标枪球摄像头捕获的各类量化数据，系统自动分析人员、车辆等特征数据，省去大量人力手工排查的分析工作。

B. 人流量位置分析

人流变化趋势的大数据分析预测：传统的人群监控全部靠人眼识别和个人经验，公安干警压力巨大。通过大数据平台算法对历史人流数据、当前人流数据、出入比、饱和度、网格化密度变化比等多个维度对数据进行实时分析，预测人流变化趋势和人群密度

。

C. 互联网全方位舆情监控

互联网舆情的大数据分析辅助片区监控：当今是互联网信息爆发的时代，移动互联是社交媒体的重要承载体，互联网网民讨论的重点话题或许将引发一次人流量的暴增，公安系统通过智能分析后，可及时掌握互联网舆情变化趋势，防范于未然。

D. 自动锁定目标跟踪目标

多层联动、轨迹分析：传统的公安监控往往存在多系统无法同步分析联动的问题，可疑人员或车辆的定位跟踪往往需要长时间的人力分析。基于大数据技术的多层联动平台消除数据孤岛，可实时提供目标对象的移动轨迹分析。

治安防控解决方案主要针对事前打防管控，意在提高巡逻效率、减轻基层人员负担，助力于形成立体化的治安防控网络。

指挥调度 针对接统一接警、指挥调度、警情研判以及勤务部署等具体工作，可视化指挥调度解决方案结合监控图像、移动图像、治安卡口、巡防节点、移动终端等各类公安业务信息，实现对一线警力资源的可视化指挥。
