电子产品尺寸标准规范

//

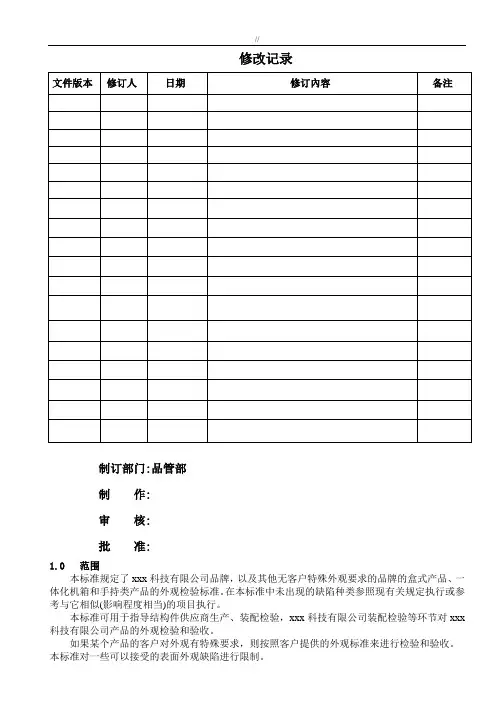

修改记录

文件版本 修订人 日期 修订內容 备注

制订部门:品管部

制 作:

审 核:

批 准:

1.0 范围

本标准规定了xxx科技有限公司品牌，以及其他无客户特殊外观要求的品牌的盒式产品、一体化机箱和手持类产品的外观检验标准。在本标准中未出现的缺陷种类参照现有关规定执行或参考与它相似(影响程度相当)的项目执行。

本标准可用于指导结构件供应商生产、装配检验，xxx科技有限公司装配检验等环节对xxx科技有限公司产品的外观检验和验收。

如果某个产品的客户对外观有特殊要求，则按照客户提供的外观标准来进行检验和验收。

本标准对一些可以接受的表面外观缺陷进行限制。 //

2.0 术语和定议

产品表面等级根据重要程度，可划分为A级面、B级面和C级面，具体定义如下：

表面等级定义

产品表面等级 定义

A级面 客户经常能够看到的表面为A级面。举例：

1）机箱的前面和顶面；

2）拉手条装配在机箱前面也是A级表面。通常贴面膜的拉手条表面都是A级面。

B级面 在不移动产品的情况下，客户偶尔能够看到的表面为B级面。举例：

1）机箱侧面和后面；

2）如果拉手条装配在机箱后面也是B级表面。通常镀镍和喷涂的拉手条表面是B级面）。

C级面 客户在移动或打开产品后，才可以看到的面为C级面。举例：

1）机箱底面；

2）如拉手条装配在机箱内部或拉手条装配后还需贴面膜等做装饰性处理，一般是C级面

3）通常表面不作处理的或做拉丝处理的都是C级面。

机箱的A级面、B级面和C级面的区分如图 1 所示：

A级面 B级面 C级面

表面等级的规定是产品的外观标准，对于产品在客户处使用时看不见的内部表面，如塑胶滑道等，不属于本标准规定范围。

表面等级的定义是以在最终客户处使用情况为条件而界定的。如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。

版次A0文件编号页次1 OF 1制定日期1.目的： 为规2.范围： 适用3.作业内

备注 3.1 产品尺寸检查的范围 3.1.1 样品尺寸检查时需做全尺寸检测检验规范******厂

3.2.3 产品的高度，深度尺寸优先使用高度尺测量 C、产品的装配尺寸，如O-RING槽的槽宽和槽深 3.2 产品尺寸测量工具的选用 3.2.1 产品的基本尺寸，如总长，外径等优先使用卡尺测量，基本尺寸如外径较小且精度要求

3.4 产品尺寸异常的判定原则 3.4.1 产品尺寸超差影响组装和外观，判定为严重缺陷（MAJ） 3.4.2 产品尺寸超差不影响组装合外观，判定为轻微缺陷（MIN） 即所抽测样品中有任1PCS尺寸检查不合格，则整批判定为不合格 3.4.3 因为产品尺寸属抽样检查，抽样数量较小（一般为5-10PCS），因此按C=0作为允收标准，

2011/8/31首次制定确认人制/修订日期制/修订内容制/修订人制/修订记录产品尺寸检查规范

较高时使用千分尺测量 3.2.2 产品的螺牙尺寸优先使用环规和牙规，无专用牙规时可使用卡尺测量

3.3.1 产品尺寸测量时需避开披锋测量，如无法避开时，记录时需注明“带披锋测量”

3.3.6 测量时需考虑后工序对产品尺寸的影响，如氧化会使尺寸变小，电镀因有镀层厚度尺寸 会变大，当测量时发现产品尺寸处于公差的临界点时，需及时要求生产单位调整控制 B、产品的基本尺寸，如总长，外径，O-RING圈的外径、线径 3.1.2 量产产品尺寸检查范围如下: A、图纸中标注的重点尺寸(图纸中有注明)

3.3.5 五金毛坯有后加工工序需留余量时，所留余量应在产品正公差基础上留15-20C 3.2.4 软胶产品如灯身胶套，O-RING圈使用投影仪、二次元测量，O-RING圈的线径使用测厚规测量 3.3 产品尺寸检查的注意事项 3.2.5 产品的口部内径可使用卡尺测量，中部内径优先使用内钩槽卡尺测量

3.3.2 塑胶产品分型面、行位等结合处易产生披锋，测量时应避开夹线位 3.3.3 产品尺寸需剖开测量的需申请剖加工后进行相关尺寸的测量 3.3.4 塑胶产品属一模多穴时，检查时每个穴号均需进行尺寸检查控制

ipc6103标准外观

IPC-6103标准是关于电子产品外观的国际标准。该标准主要涵盖了电子产品外观的设计、尺寸、表面处理、造型等方面的要求。下面将详细介绍IPC-6103标准的内容和重要性。

IPC-6103标准定义了电子产品外观的一系列要求，包括尺寸、形状、颜色、纹理、表面处理等方面。这些要求旨在确保电子产品外观的一致性和整体美观性。通过规范产品外观的设计和制造过程，可以提高产品的可靠性、耐用性和用户体验，从而提升产品的市场竞争力。

首先，在IPC-6103标准中，对电子产品外观的尺寸进行了详细的规定。这包括产品的长度、宽度、高度等尺寸参数，以及各个部件之间的间距和距离。通过对这些尺寸参数的规范，可以确保不同产品之间的尺寸一致性，方便产品的制造和组装。

其次，IPC-6103标准还对电子产品外观的形状进行了要求。在产品设计中，形状是一个重要的设计元素，对产品的外观美感和用户体验有着重要影响。IPC-6103标准要求产品的形状应符合人机工程学原理，保证产品在握持、操作和携带等方面的舒适性和便利性。 此外，IPC-6103标准对产品的颜色、纹理和表面处理也进行了规定。颜色和纹理是决定产品外观美感的关键因素，可以通过选择适宜的颜色和纹理来提升产品的吸引力和品质感。同时，表面处理可以增加产品的耐久性、防污性和易清洁性，提高产品的使用寿命和维护性。

IPC-6103标准的要求不仅适用于电子产品的设计和制造过程，还适用于产品的售后服务和维修。产品的维修通常需要拆卸外部壳体，对内部电路进行检修，因此，外观的设计和制造质量对产品的维修和维护工作有着重要影响。IPC-6103标准通过规范壳体的拆卸方式和零部件的安装方式，可以提高维修的效率和品质。

IPC-6103标准作为国际标准，已经被广泛采用和推广。它为电子产品的外观设计和制造提供了统一的规范和参考，使得不同厂商的产品在外观上具有可比性和可交换性。同时，由于这些规范的要求是基于实践经验和科学原理的，所以它们具有很高的可靠性和实用性。

尺寸检测标准最新规范

尺寸检测是确保产品质量和满足设计要求的重要环节。随着工业技术的发展和市场需求的提高，尺寸检测标准也在不断更新和完善。以下是最新的尺寸检测标准规范：

1. 引言

尺寸检测是产品制造过程中不可或缺的一部分，它涉及到从原材料到成品的每一个环节。精确的尺寸检测可以显著提高产品质量，减少生产成本，并满足客户的需求。

2. 适用范围

本规范适用于所有需要进行尺寸检测的工业产品，包括但不限于机械零件、电子产品、建筑构件等。

3. 检测原则

- 准确性：确保检测结果的精确度。

- 一致性：保证不同批次产品检测标准的一致性。

- 可追溯性：检测结果应有记录，以便追溯和分析。

4. 检测工具和设备

- 应使用符合国际标准的检测工具和设备。

- 定期校准和维护，确保设备精度。

5. 检测方法

- 直接测量：使用卡尺、千分尺等工具直接测量产品尺寸。

- 间接测量：通过计算或转换得出产品尺寸。

- 三维扫描：使用三维扫描技术获取产品尺寸数据。

6. 检测流程

- 样品准备：确保样品代表生产批次，无损坏。

- 测量：按照既定的测量方法进行尺寸检测。

- 数据记录：详细记录测量数据和条件。

- 数据分析：对测量数据进行分析，确保符合设计规格。

7. 误差控制

- 识别和控制测量过程中的系统误差和随机误差。

- 采用统计方法评估测量结果的可靠性。

8. 质量控制

- 定期对检测流程进行审核和评估。

- 对不符合规格的产品进行隔离和分析。

9. 标准更新

- 定期审查和更新尺寸检测标准，以适应技术进步和市场变化。

10. 结语

尺寸检测是保证产品质量的关键环节。通过遵循最新的尺寸检测标准，企业可以提高生产效率，降低成本，并满足客户对高质量产品的需求。不断更新和完善检测标准，是企业持续发展和保持竞争力的重要保障。

请注意，上述内容为虚构的规范示例，具体行业的尺寸检测标准可能会有所不同，需要参考相关的国家或国际标准。
