电流互感器UMC100.3手册说明书

  • 格式：pdf
  • 大小：1.09 MB
  • 文档页数：5

— MANUALCurrent transformersUniversal Motor Controller UMC100.3Characteristics• CT4L185R/4, CT4L310R/4, CT5L500R/4, CT5L850R/4 three-phase current transformers for usage with UMC and nominal motor currents > 63 A• Only four types for Ie up to 850 A• CT with linear characteristicsApprovalsAll current transformers have in combination with UMC100.3 the following approvals• ABS• ATEX• CCC• cULus• DNV - GL— Order dataType Rated primary current range Ie Order codeCT4L185R/460 … 185 A AC1SAJ929500R0185CT4L310R/4150 … 310 A AC1SAJ929500R0310CT5L500R/4200 … 500 A AC1SAJ929501R0500CT5L850R/4400 … 850 A AC1SAJ929501R0850— General2CURRENT TRANSFORMERS MANUAL— Dimensionsin mm and inches 3.86" 2.28" 7.56" 2.28" 3" Ø 0.24" 2.91" 0.83" 1.12" 0.83" 2.6"2.17" 1.69" 58192 5876Ø 6742128.5 21 66 55 4398 — CT4L185R/4, CT4L310R/42CDC342001F0012 5.3" 3.23" 9.65" 3.23" 3.23" Ø 0.28" 4.1" 1.65" 0.87" 1.73" 3.94" 3.15" 2.36" 822458282Ø 71044222441008060135— CT5L500R/4, CT5L850R/42CDC342002F0012— FunctionsApplicationThe current transformers CT4L and CT5L are accessories for the ABB Universal Motor Controllers UMCxxx. The motor current flows through the current transformer. The UMC measures the secondary current (4 A at nominal current) and calculates the real current based on the parameter setting ‚Current Factor‘. More information how to set this parameter is available in the UMC manuals. When using the current transformers together with the voltage module VI150 or VI155 the wiring schema shown below must be used to ensure proper operation of the cos φ (and thereof the power calculation) and phase sequence functions.

—

Wiring scheme for using current transformers with UMC and VI15xL1 L2 L3ABBCT4L185R/4CT4L310R/4CT5L500R/4CT5L850R/4 L1 L2 L3 UMCCT5L500R/4CT5L850R/4 MUMCL1L2L3CT4L185R/4CT4L310R/4ML1L2L35 3 16 4 2M163CURRENT TRANSFORMERS MANUAL— Technical dataData at Ta = 25 °C and rated values, unless otherwise indicated— GeneralTypeCT4L185R/4CT4L310R/4CT5L500R/4CT5L850R/4Rated primary current range Ie60 … 185 A AC150 … 310 A AC200 … 500 A AC400 … 850 A ACRated frequency50/60 HzRated secondary current4 ARated burden30…60 mΩPerformance under short circuit conditions: Coordination type 2 Iq: Rated conditional short circuit currentIq = 100 kA/1000 V ACTolerance of tripping time of UMC100 (incl. total ranges of current, temperature 0-60 °C, frequency 45-65 Hz)UMC with external current transformer: ±14 %Accuracy class of the monitored current of UMC100 (range 50 % to 200 % of Ie)UMC with external current transformer: 4 %— Isolation dataRated impulse withstand voltage Uimp8 kVRated insulation voltage Ui1000 VPollution degree3Overvoltage categoryIII— Standards / directivesProduct standardIEC60947-1 IEC60947-4-1RoHS Directive2002/95/EC— Environmental dataAmbient air temperatureOperation 0 ... +60 °CStorage-25 ... +70 °CVibration (sinusoidal) acc. to IEC/EN 60068-2-6 (Fc)5 g / 10 .... 150 HzShock (half-sine) acc. to IEC/EN 60068-2-27 (Ea)15 g / 11 ms— General DataDegree of protectionIP20Dimensions (W x H x D)See dimensional drawingMountingWith screws (M5/M6)Mounting positionAnyAltitude2000 m; 2000 - 5000 m refer to the UMC100.3 manual 2CDC135032D0204Duty time100 %Rated continuous thermal current (Icth)1.2 IeWeight1.6 kg1.5 kg1.7 kg1.9 kg— Electrical Connection SecondaryTightening torque terminals 1…60.8 NmCross section terminals 1…6Max. 6 mm2— Electrical Connection PrimaryMotor wire sizeTo be defined acc. IEC/EN 60204Max. cross sectionSee dimension drawing4CURRENT TRANSFORMERS MANUAL

Document number 2CDC135027D0201 Rev. D (02/2020)—ABB STOTZ-KONTAKT GmbHEppelheimer Strasse 8269123 Heidelberg, GermanyYou can find the address of your local sales organization on the ABB homepageabb.com/lowvoltage

Additional information We reserve the right to make technical changes or modify the contents of this document without prior notice. With regard to purchase orders, the agreed particulars shall prevail. ABB AG does not accept any responsibility whatsoever for potential errors or possible lack of information in this document.We reserve all rights in this document and in the subject matter and illustrations contained therein. Any reproduction, disclosure to third parties or utilization of its contents – in whole or in parts – is forbidden without prior written consent of ABB AG. Copyright© 2020 ABB

All rights reserved

合集下载

低压电流互感器说明书

低压电流互感器说明书

LMZ，LMK，SDH，LQZ系列

电流互感器

产品说明书

保定尚源电力科技有限公司

目录

1， LMZ1/LMZJ1-0.5型电流互感器

2， (BH)LMK2-0.66型电流互感器

3， LMZ1-0.66型电流互感器

4， SDH-0.66型电流互感器

5， LQZ-0.66型电流互感器

LMZ1/LMZJ1-0.5型电流互感器

一,概述

LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV

及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母线型电流互感器,下部有底座，供固定安装之用。

二.型号含义

L M Z 1 J-0.5

额定电压(KV)

加大容量

设计序号

浇注式

母线（排）型

电流互感器

三，使用环境条件

1,互感器安装海拔高度不超过1000米

2,环境温度：-5℃～40℃且平均不超过30℃

3,额定电压：0.5KV 0.66KV

4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质

四,主要技术参数和安装尺寸

图1 图2

图3

型号 ￠ A B L A1 C H 外形图

LMZ1-0.5

30 － － 90 85 45 115 图1

35 － － 90 85 45 115 图1

40 － － 97 85 45 120 图1

45 － － 97 85 45 120 图1

LMZJ1-0.5

30 38 8 90 85 45 115 图2

40 52 10 100 85 45 130 图2

零序电流互感器使用说明

零序电流互感器使用说明

零序电流互感器使用说明

一、概述

零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监控。

TLLJ（Z）系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇筑成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电组接地、消弧线圈接地）选用相适应的零序电流互感器。

二、使用条件

1、 环境温度：-10℃~60℃日平均不超过+40℃

2、 海拔高度≤1000m（高原使用时特殊定货）

3、 相对温度≤85%

4、 周围截止无导电尘埃与导电金属或使绝缘损怀的腐蚀性气体、霉菌等。

三、产品类别及主要数据

1、 电压：0.38~66KV

2、 电网频率：50HZ

3、 同名端，一次由互感器正面“L1”侧穿入，二次为“K1”

4、 型号及数据、外形尺寸见图表。 北京天利自动化设备研究所 TLLJ（Z）系列零序电流互感器

2 四、安装

1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器安装可随时进行，具体安装方法如下：

①拆下互感器“K1'” 、“K2'”的联接压片。

②将互感器顶部两条内六角螺栓松开拆下，互感器便分成两部分。

③将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓，互感器两部分要对齐以免影响性能；

④将联接片固定在“K1’” 、“K2’”上；

⑤开口式互感器上下两部分不可与其它互感器互换。

五、定制

由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器的种类也就很多，我公司可根据用户的需要，设计生产各种规格和各种孔径的零序电流互感器以及与其配套的保护装置内的变送传感器。

北京霍远科技有限公司电流互感器HCT16K-FJ 5A 1.25mA技术规格书说明书

北京霍远科技有限公司电流互感器HCT16K-FJ 5A 1.25mA技术规格书说明书

18206电流互感器技术规格书型号：HCT16K-FJ5A:1.25mA1.外形图：（单位：mm）

2.产品说明：开合式电流互感器，输入通过中间孔穿过，经过互感器后次级输出电流信号，经采样电阻转化为所需要的电压信号。输出为引线。测量型互感器。互感器可以直接固定在直径为3mm~15.5mm的电缆上。安装方便、简单。3.电气特性：指标参数HCT16K-FJ（测量型）单位额定输入电流5A额定输出电流1.25mA测量最大输入电流120A最大输出电流30mA角差非线性度≤15′（额定5%～max）分精度0.5%线性度0.2（额定5%～max）%隔离耐压4000V/min温度系数50ppm/℃工作温度-25～+75℃储存温度-40～+85℃相对湿度≤90%不结露使用频率范围50/60Hz负载电阻≤20(120A时)Ω短时热电流400输入线径能承受(1S)A

18206************/20894.使用方法：

电路图1图1:输出直接并电阻，图中R要求温度系数优于25ppm，注意功率的选择,输出=输出I*R。输出电阻建议≤20欧。注意事项：此电路中R的功率及温度系数应合理选择!要求温度系数优于25ppm/℃!,R值过大会影响角差值过大。以上参数均为工频50Hz使用状态时的参数值。相移为负载0欧时的测量值。使用频率范围指互感器应用于固定的频率值的使用范围。使用专用开启工具，方法如下图：

将工具如图位置放置，按照箭头方向轻轻一推，互感器上半卡扣轻松开启。重要声明：开启互感器的时候，用专用工具开启。不能外掰卡扣否则会导致卡扣折断。人为原因造成的卡扣损坏本公司不承担责任。

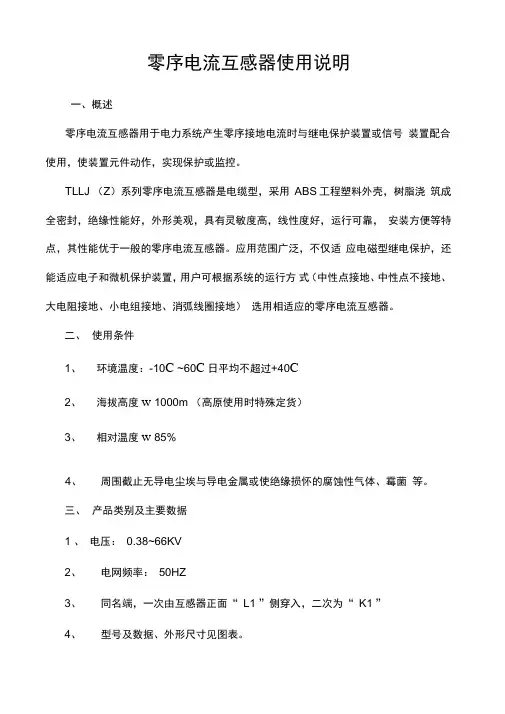

零序电流互感器使用说明 2
