uml建模方法

uml静态模型的原理、方法和步骤
静态模型描述了系统的静态结构，包括类、对象、接口、关联关系等。

其原理是通过捕捉和建模系统中的静态元素与它们之间的关系来展示系统的结构组成。

静态建模的方法通常包括：标识实体、定义类和接口、建立关联关系、定义属性和操作等。

在进行静态模型构建时，一般可以按照以下步骤进行：
1. 确定系统的边界：确定要建模的系统的范围和边界，明确系统的定义。

2. 建立类和接口：根据系统的需求和功能，识别系统中的类和接口，并进行建模。

3. 定义关联关系：确定类和接口之间的关系，包括关联关系、继承关系、依赖关系等。

4. 定义属性和操作：为类和接口中的元素定义属性和操作，明确其特征和行为。

5. 验证和优化：对建立的静态模型进行验证和优化，确保模型的准确性和完整性。

6. 文档化和交流：将静态模型进行文档化，并与相关利益相关者进行交流和反馈，以确保模型的有效应用。

通过按照以上步骤进行静态模型的建立，可以帮助开发团队更好地理解系统的结构和组成，为系统的实现和维护提供指导和支持。

UML建模的基本流程与步骤解析UML（Unified Modeling Language）是一种用于软件系统设计的标准建模语言。

它提供了一套丰富的图形符号和规范，帮助开发人员更好地理解和描述软件系统的结构、行为和交互。

本文将解析UML建模的基本流程与步骤，帮助读者更好地掌握UML建模的方法和技巧。

1. 确定建模目标与范围在开始UML建模之前，首先需要明确建模的目标和范围。

建模目标可以是一个系统的整体结构，也可以是系统中的某个模块或功能。

范围则是指建模所涉及的对象和关系。

明确建模目标与范围有助于提高建模的准确性和效率。

2. 选择合适的UML图形UML提供了多种图形符号，用于表示不同的系统结构和行为。

在进行建模之前，需要根据建模目标选择合适的UML图形。

例如，如果要表示系统的类结构，可以使用类图；如果要表示系统的行为流程，可以使用活动图。

选择合适的UML图形有助于清晰地表达系统的结构和行为。

3. 绘制UML图形在选择了合适的UML图形之后，就可以开始绘制UML图形了。

绘制UML图形需要按照一定的规范和语法，以确保图形的准确性和可读性。

例如，在绘制类图时，需要使用矩形表示类，使用箭头表示类之间的关系。

绘制UML图形时，需要注重细节和准确性，以保证建模的质量。

4. 添加图形的属性和操作在绘制UML图形的基础上，可以进一步添加图形的属性和操作。

属性是指类的成员变量，操作是指类的方法。

添加属性和操作有助于完善系统的结构和行为描述。

例如，在类图中，可以为类添加属性和操作，以描述类的状态和行为。

添加属性和操作时，需要考虑系统的需求和设计约束，以确保建模的准确性和完整性。

5. 定义类之间的关系在绘制类图时，需要定义类之间的关系。

UML提供了多种关系符号，用于表示不同的关系类型。

常见的关系类型包括继承、关联、聚合和组合等。

定义类之间的关系有助于描述系统的结构和行为。

例如，在类图中，可以使用关联关系表示类之间的关联，使用继承关系表示类之间的继承。

UML建模教程第 1 章UML初览本章使用一个简单的例子对UML中所使用的概念和视图进行初览。

本章的目的是要将高层UML概念组织成一系列较小的视图和图表来可视化说明这些概念，说明如何用各种不同的概念来描述一个系统以及如何将各种视图组织在一起。

概括性的说明不可能面面俱到，其中省略了许多概念。

要想得到更详细的说明，可参见下一章对UML各视图的说明和本书大全部分的有关细节。

本章使用的例子是计算机管理的戏院售票系统。

这是一个精心设计的例子，目的是用少量篇幅来强调说明UML的各个组件。

这是一个经过有意简化的例子，忽略了有关细节。

除非进行大量的反复说明，否则一个实际系统的完整模型不可能用这么少的篇幅来对UML中使用的每种组件进行介绍。

1.1 UML视图UML中的各种组件和概念之间没有明显的划分界限，但为方便起见，我们用视图来划分这些概念和组件。

视图只是表达系统某一方面特征的UML建模组件的子集。

视图的划分带有一定的随意性，但我们希望这种看法仅仅是直觉上的。

在每一类视图中使用一种或两种特定的图来可视化地表示视图中的各种概念。

在最上一层，视图被划分成三个视图域：结构分类、动态行为和模型管理。

结构分类描述了系统中的结构成员及其相互关系。

类元包括类、用例、构件和节点。

类元为研究系统动态行为奠定了基础。

类元视图包括静态视图、用例视图和实现视图。

动态行为描述了系统随时间变化的行为。

行为用从静态视图中抽取的瞬间值的变化来描述。

动态行为视图包括状态机视图、活动视图和交互视图。

模型管理说明了模型的分层组织结构。

包是模型的基本组织单元。

特殊的包还包括模型和子系统。

模型管理视图跨越了其他视图并根据系统开发和配置组织这些视图。

UML还包括多种具有扩展能力的组件，这些扩展能力有限但很有用。

这些组件包括约束、构造型和标记值，它们适用于所有的视图元素。

表3–1列出了UML的视图和视图所包括的图以及与每种图有关的主要概念。

不能把这张表看成是一套死板的规则，应将其视为对UML常规使用方法的指导，因为UML允许使用混合视图。

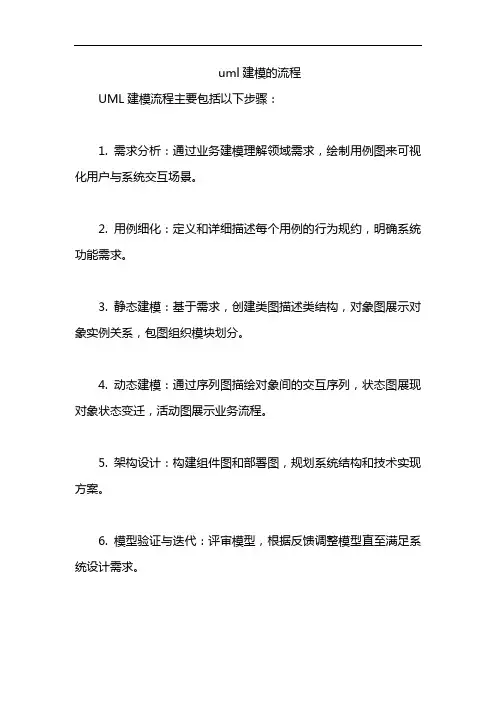

uml建模的流程
UML建模流程主要包括以下步骤：
1. 需求分析：通过业务建模理解领域需求，绘制用例图来可视化用户与系统交互场景。

2. 用例细化：定义和详细描述每个用例的行为规约，明确系统功能需求。

3. 静态建模：基于需求，创建类图描述类结构，对象图展示对象实例关系，包图组织模块划分。

4. 动态建模：通过序列图描绘对象间的交互序列，状态图展现对象状态变迁，活动图展示业务流程。

5. 架构设计：构建组件图和部署图，规划系统结构和技术实现方案。

6. 模型验证与迭代：评审模型，根据反馈调整模型直至满足系统设计需求。

UML九种建模图--顺序图概述顺序图是⼀种交互图(interaction diagram)．交互图展现了⼀种交互，它由⼀组对象或参与者以及它们之间可能发送的消息构成。

交互图专注于系统的动态视图。

顺序图是强调消息的时间次序的交互图。

组成顺序图主要有4个标记符：对象、⽣命线、消息和激活。

对象三种表⽰⽅法1.包括对象名和类名，2、只有类名3.只有对象名⽣命线⽣命线⽤于描述对象的存在周期，对象下⽅的虚线就是该对象的⽣命线。

激活控制焦点是指活动者或对象处于执⾏状态的时间段消息消息⽤于描述对象间交互的⽅式及内容。

消息分为四种：同步消息、异步消息、返回消息、⾃关联消息1.同步消息：⼀个对象向另⼀个对象发出同步消息后，将处于阻塞状态，⼀直等到另⼀个对象的回应表⽰⽅式：2.异步消息：⼀个对象向另⼀个对象发出异步消息后，这个对象可以进⾏其他的操作，不需要等到另⼀个对象的响应表⽰⽅式：3.返回消息：同步消息的返回消息表⽰⽅式：4.⾃关联消息：⽤来描述对象内部函数的互相调⽤表⽰⽅式：还有顺序图中对于流程控制的模块：复合⽚段复合⽚段有多种，在此主要介绍⼀下⼏种：条件判断、可选、循环、同步1.条件判断：⽤于描述代码中if…else…这种结构标记为“alt”例如：2.可选：是⼀种特殊的“条件判断”，它只是⼀个if，没有else if或else 可选的标记为：opt3.循环：是指代码中的for、while之类的语句块循环的标记为：loop例如：下图中[m,n]是指⾄少执⾏m次，最多执⾏n次4.同步：⽤于描述多线程的情况同步的标记是：par画顺序图的步骤：1. 确定交互的范围2. 确定参与交互的活动者与对象3. 确定活动者、对象的⽣存周期4. 确定交互中产⽣的消息5. 细化消息的内容。

使用UML对系统进行建模面向对象的软件工程，同传统的面向过程的软件工程相比，在需求的获取、系统分析、设计和实现方面都有着很大的区别。

UML是OOA和OOD的常用工具。

使用UML来构建软件的面向对象的软件工程的过程，就是一个对系统进行不断精化的建模的过程。

这些模型包括用例模型、分析模型、设计模型，然后，我们需要使用具体的计算机语言来建立系统的实现模型。

当然，在整个软件工程中，我们还需要建立系统的测试模型，以保证软件产品的质量。

使用面向对象的工具来构建系统，就应该使用面向对象的软件工程方法。

然我，我们经常会发现，在实际的开发过程中，很多开发人员虽然能够理解UML的所有图形，却仍然不能得心应手的使用UML来构建整个项目，其很大的原因，是仍然在使用原有的软件工程方法，而不清楚如何使用UML来建立系统的这些模型，不清楚分析和设计的区别，以及他们之间的转化。

应用软件系统，就其本质来说，是使用计算机对现实世界进行的数字化模拟。

应用软件的制造过程，按照UML的方法，就是建立这一些列模型的过程。

本文将就一个图书馆系统，说明如何使用UML来对系统进行这一系列的建模。

关于这个图书馆系统，基本的需求比较简单，就是允许学生可以在图书馆借阅和归还图书，另外，也可以通过网络或者图书馆的终端来查阅和预订书。

当然，图书馆管理员也可以对图书进行管理。

为了简化系统，我们没有把图书馆中的人员作细分。

之所以采用这个相对简单案例，是因为很多人都对图书馆系统有很强的感性认识，这样，读者不需要花很多的时间来理解系统包含的业务知识。

同时，也因为本文只是对使用UML 的过程做一个探讨，着眼于使用UML进行建模的过程，说明各个层次的模型之间的区别和联系，展示系统演进的过程，而不会深入UML的细节方面。

对于更加复杂的系统，其分析和设计的方法是相通的，可以举一反三。

用例模型——系统需求的获取用例模型定义系统做什么，是用来获取系统需求的有效手段。

用例模型由“角色”和“用例”组成。

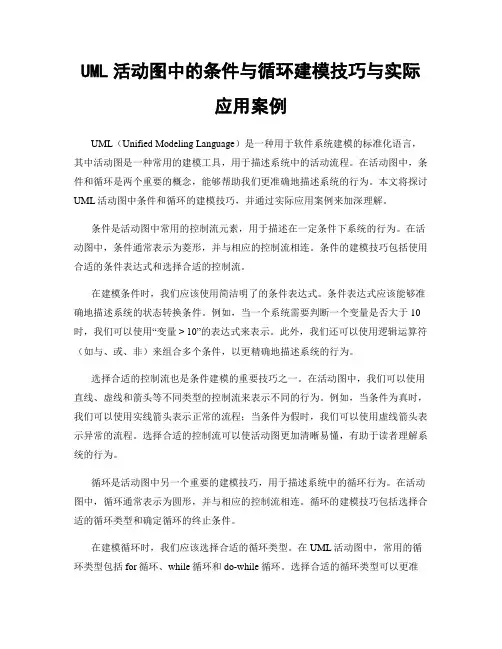

UML活动图中的条件与循环建模技巧与实际应用案例UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，其中活动图是一种常用的建模工具，用于描述系统中的活动流程。

在活动图中，条件和循环是两个重要的概念，能够帮助我们更准确地描述系统的行为。

本文将探讨UML活动图中条件和循环的建模技巧，并通过实际应用案例来加深理解。

条件是活动图中常用的控制流元素，用于描述在一定条件下系统的行为。

在活动图中，条件通常表示为菱形，并与相应的控制流相连。

条件的建模技巧包括使用合适的条件表达式和选择合适的控制流。

在建模条件时，我们应该使用简洁明了的条件表达式。

条件表达式应该能够准确地描述系统的状态转换条件。

例如，当一个系统需要判断一个变量是否大于10时，我们可以使用“变量> 10”的表达式来表示。

此外，我们还可以使用逻辑运算符（如与、或、非）来组合多个条件，以更精确地描述系统的行为。

选择合适的控制流也是条件建模的重要技巧之一。

在活动图中，我们可以使用直线、虚线和箭头等不同类型的控制流来表示不同的行为。

例如，当条件为真时，我们可以使用实线箭头表示正常的流程；当条件为假时，我们可以使用虚线箭头表示异常的流程。

选择合适的控制流可以使活动图更加清晰易懂，有助于读者理解系统的行为。

循环是活动图中另一个重要的建模技巧，用于描述系统中的循环行为。

在活动图中，循环通常表示为圆形，并与相应的控制流相连。

循环的建模技巧包括选择合适的循环类型和确定循环的终止条件。

在建模循环时，我们应该选择合适的循环类型。

在UML活动图中，常用的循环类型包括for循环、while循环和do-while循环。

选择合适的循环类型可以更准确地描述系统的行为。

例如，当循环次数已知时，我们可以使用for循环；当循环条件需要在循环体内部判断时，我们可以使用while循环；当循环至少执行一次时，我们可以使用do-while循环。

确定循环的终止条件也是循环建模的关键技巧之一。

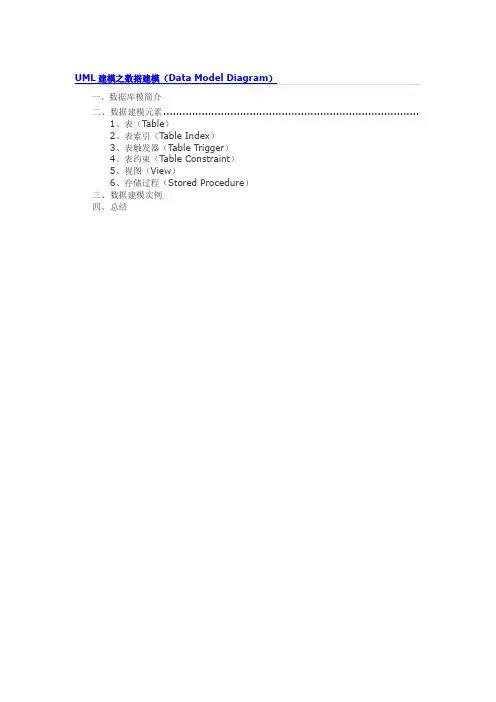

一、数据库模简介二、数据建模元素................................................................................1、表（T able）2、表索引（T able Index）3、表触发器（Table Trigger）4、表约束（T able Constraint）5、视图（View）6、存储过程（Stored Procedure）三、数据建模实例四、总结一、数据建模简介数据建模不仅可以对象的属性建模（比如E-R图），也可以对数据的行为建模（比如触发器Trigger、存储过程Stored Procedure）.在进行数据库设计时，设计到如下几个概念：模式Schema、主键Primary、外键Foreign key、关系Relationship、约束constraint、索引Index、触发器Trigger、存储过程Stored Procedure、视图View。

二、数据建模元素1、表（Table）表是关系数据库最基本的模型结构。

如下图表的主键：InventoryID表的外键：WarehouseId，关联到表Warehouse的主键可以设置Table的数据库类型，如下图也可以设置表空间，如下图2、表索引（Table Index）指按表文件中某个关键字段或表达式建立记录的逻辑顺序。

它是由一系列记录号组成的一个列表，提供对数据的快速访问。

索引不改变表中记录的物理顺序3、表触发器（Table Trigger）当对某一表进行诸如UPDATE、INSERT、DELETE 这些操作时，SQL Server 就会自动执行触发器所定义的SQL 语句，从而确保对数据的处理必须符合由这些SQL 语句所定义的规则。

触发器的主要作用就是其能够实现由主键和外键所不能保证的复杂的参照完整性和数据的一致性4、表约束（Table Constraint）通过对列的约束，保证数据的有效性。

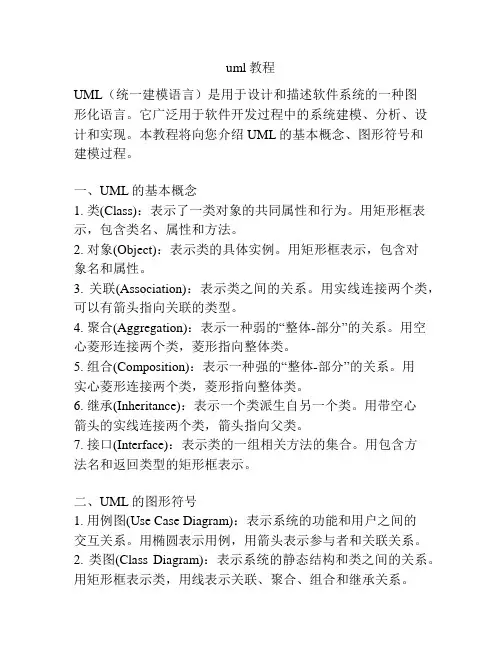

uml教程UML（统一建模语言）是用于设计和描述软件系统的一种图形化语言。

它广泛用于软件开发过程中的系统建模、分析、设计和实现。

本教程将向您介绍UML的基本概念、图形符号和建模过程。

一、UML的基本概念1. 类(Class)：表示了一类对象的共同属性和行为。

用矩形框表示，包含类名、属性和方法。

2. 对象(Object)：表示类的具体实例。

用矩形框表示，包含对象名和属性。

3. 关联(Association)：表示类之间的关系。

用实线连接两个类，可以有箭头指向关联的类型。

4. 聚合(Aggregation)：表示一种弱的“整体-部分”的关系。

用空心菱形连接两个类，菱形指向整体类。

5. 组合(Composition)：表示一种强的“整体-部分”的关系。

用实心菱形连接两个类，菱形指向整体类。

6. 继承(Inheritance)：表示一个类派生自另一个类。

用带空心箭头的实线连接两个类，箭头指向父类。

7. 接口(Interface)：表示类的一组相关方法的集合。

用包含方法名和返回类型的矩形框表示。

二、UML的图形符号1. 用例图(Use Case Diagram)：表示系统的功能和用户之间的交互关系。

用椭圆表示用例，用箭头表示参与者和关联关系。

2. 类图(Class Diagram)：表示系统的静态结构和类之间的关系。

用矩形框表示类，用线表示关联、聚合、组合和继承关系。

3. 时序图(Sequence Diagram)：表示对象之间的交互时序。

用矩形框表示对象，用垂直线表示消息传递顺序。

4. 活动图(Activity Diagram)：表示系统的业务处理流程。

用矩形框表示活动，用箭头表示流程顺序。

5. 状态图(State Diagram)：表示对象的各种状态及其转换。

用圆角矩形表示状态，用箭头表示状态转换条件。

三、UML的建模过程1. 理解需求：收集和分析用户的需求，确定系统的功能和目标。

2. 识别用例：将需求转化为用例，描述系统的各个功能点和用户的操作。

UML建模——⽤例图（UseCaseDiagram）⽤例图主要⽤来描述⾓⾊以及⾓⾊与⽤例之间的连接关系。

说明的是谁要使⽤系统，以及他们使⽤该系统可以做些什么。

⼀个⽤例图包含了多个模型元素，如系统、参与者和⽤例，并且显⽰这些元素之间的各种关系，如泛化、关联和依赖。

它展⽰了⼀个外部⽤户能够观察到的系统功能模型图。

【⽤途】：帮助开发团队以⼀种可视化的⽅式理解系统的功能需求。

⼀、⽤例图所包含的的元素1. 参与者(Actor)——与应⽤程序或系统进⾏交互的⽤户、组织或外部系统。

⽤⼀个⼩⼈表⽰。

2. ⽤例(Use Case)——⽤例就是外部可见的系统功能，对系统提供的服务进⾏描述。

⽤椭圆表⽰。

3. ⼦系统(Subsystem)——⽤来展⽰系统的⼀部分功能，这部分功能联系紧密。

⼆、⽤例图所包含的的关系 ⽤例图中涉及的关系有：关联、泛化、包含、扩展。

如下表所⽰： a. 关联(Association) 表⽰参与者与⽤例之间的通信，任何⼀⽅都可发送或接受消息。

【箭头指向】：⽆箭头，将参与者与⽤例相连接，指向消息接收⽅ b. 泛化(Inheritance) 就是通常理解的继承关系，⼦⽤例和⽗⽤例相似，但表现出更特别的⾏为；⼦⽤例将继承⽗⽤例的所有结构、⾏为和关系。

⼦⽤例可以使⽤⽗⽤例的⼀段⾏为，也可以重载它。

⽗⽤例通常是抽象的。

在实际应⽤中很少使⽤泛化关系，⼦⽤例中的特殊⾏为都可以作为⽗⽤例中的备选流存在。

【箭头指向】：指向⽗⽤例 c. 包含(Include) 包含关系⽤来把⼀个较复杂⽤例所表⽰的功能分解成较⼩的步骤。

包含关系对典型的应⽤就是复⽤，也就是定义中说的情景。

但是有时当某⽤例的事件流过于复杂时，为了简化⽤例的描述，我们也可以把某⼀段事件流抽象成为⼀个被包含的⽤例；相反，⽤例划分太细时，也可以抽象出⼀个基⽤例，来包含这些细颗粒的⽤例。

这种情况类似于在过程设计语⾔中，将程序的某⼀段算法封装成⼀个⼦过程，然后再从主程序中调⽤这⼀⼦过程。

简述uml的建模过程UML（UnifiedModelingLanguage）是一种具有通用性的建模语言，它可以用来描述、构建和文档化一个系统或软件的架构。

UML用来建模图形化和文本化表达式作为一个系统或软件，以便清楚地理解和维护。

UML是一种完整的、建模系统方面的术语。

它是一种实现高级数据模型的通用语言，用于解释和表达复杂系统的特性。

它可以用来建立可重复使用的组件和模型，提高团队间的沟通效率，简化团队的设计流程，便于系统的设计、开发和部署。

二、UML的建模过程UML的建模过程包括以下几个步骤：（1）识别和收集需求：主要是收集用户对系统的要求，把用户的需求收集整理成一个由若干子要求构成的总体需求清单。

（2）分析需求：分析收集的用户需求，深入认识需求的本质，对用户需求进行功能，结构，性能等方面的分析，分析需求的可行性。

（3）设计系统：根据分析的结果，设计系统的功能模块，以及模块之间的交互关系，设计系统的输入输出界面，设计系统的系统架构，设计系统的数据库结构等。

（4）使用UML工具建模：运用UML工具对功能模块，模块间交互关系，输入输出界面以及数据库结构等系统设计的部分进行图形化的建模，以便更加清晰地表达系统设计的内容。

（5）验证模型：验证建模结果，检查建模结果是否符合需求，以及是否满足系统的需求。

三、UML的作用UML有助于快速捕获系统的构建规范，定量化系统的需求，加速系统开发，减少系统开发成本，增强项目的可控性，简化团队的沟通难度和通信开销，实现软件系统的标准化，提高系统的可维护性。

UML 的建模过程也可以帮助UML用户更加清晰地了解其交互的流程，使UML建模更加容易，从而更好地进行系统开发和软件部署。

四、结论UML（Unified Modeling Language）具有重要的意义，它可以用来解决复杂系统的构建工作。

UML的建模过程主要包括：识别和收集需求、分析需求、设计系统、使用UML工具建模和验证模型等步骤。

基于UML的面向对象建模方法姓名: 赵付轩学号: 10041156专业: 信号与信息处理学院: 信息科学与技术学院基于UML的面向对象建模方法摘要：本文介绍了一种基于UML(统一建模语言)的网上报名系统。

首先对UML语言进行了简单说明，其次根据UML建模过程对网上报名系统进行了需求分析，构建了用例图、类图两个模型，最后根据该模型开发了大学英语四六级考试报名系统，该系统具有可操作性强、扩展性好、效率高的优点。

关键词：UML；网上报名；面向对象目录1 引言 (1)1.1 UML概述 (1)2 面向对象原理 (1)2.1 基本概念 (1)2.2 基本特征 (2)3 运用UML进行系统建模 (2)3.1 UML建模机制、步骤 (2)4 网上报名系统的UML建模 (3)4.1 需求分析 (3)4.2 分析与设计 (4)4.2.l 静态建模 (4)4.2.2 动态建模 (5)5 结语 (6)参考文献 (6)1 引言面向对象方法已经成为软件开发的主要方法，面向对象的分析方法以对象作为分析问题，解决问题的核心，并对问题空间进行直接映射，使计算机实现的对象与真实世界具有一一对应关系，符合人类认识规律，有效地解决了需求分析模型和软件设计模型的不匹配现象。

由于采用了数据抽象和封装技术，面向对象的程序设计降低了各模块间的耦合，可实现较高的代码利用率。

基于UML建模技术可以进行面向对象的分析、设计、编程、测试以及面向对象的软件过程，它以统一建模语言作为分析工具，利用面向对象的思想对问题域进行建模。

本文针对建模的方法和技术进行了讨论，并结合实例加以说明。

1.1 UML概述统一建模语言是用来对软件密集系统进行可视化建模的一种语言。

它是面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。

UML具有庞大的体系结构和丰富的内容。

不仅融合了Booch、OMT、OOSE方法的核心内容，同时也吸取了其他面向对象方法中的优势。

使用UML对象图进行系统对象建模在软件开发过程中，系统对象建模是非常重要的一环。

它可以帮助开发人员更好地理解系统的结构和功能，并为后续的设计和实现提供指导。

而在系统对象建模中，UML对象图是一种常用的工具，它可以清晰地描述系统中的各个对象及其之间的关系。

一、UML对象图的基本概念UML（Unified Modeling Language）是一种用于软件开发的标准建模语言，它提供了一套丰富的图形符号和规范，用于描述系统的结构和行为。

而UML对象图是UML中的一种图形表示方式，用于描述系统中的对象及其之间的关系。

在UML对象图中，对象被表示为一个矩形框，框中包含对象的名称和属性。

而对象之间的关系则通过箭头表示，箭头的方向表示关系的方向，箭头的类型表示关系的类型。

常见的关系类型包括：关联关系、聚合关系、组合关系、继承关系等。

二、使用UML对象图进行系统对象建模的步骤1. 确定系统的功能和需求：在进行系统对象建模之前，首先需要明确系统的功能和需求。

只有明确了系统的功能和需求，才能更好地进行对象建模。

2. 确定系统的主要对象：根据系统的功能和需求，确定系统中的主要对象。

主要对象是系统中最重要的对象，它们之间的关系将决定系统的结构和功能。

3. 绘制对象图：根据确定的主要对象，使用UML对象图的符号和规范，绘制对象图。

在绘制对象图时，可以根据需要添加对象的属性和方法，以更好地描述对象的特征和行为。

4. 描述对象之间的关系：在对象图中，使用箭头表示对象之间的关系。

根据实际情况，选择适当的关系类型，并使用箭头的方向和类型来表示关系的方向和类型。

5. 完善对象图：在绘制对象图的过程中，可能会发现一些遗漏或不准确的地方。

这时，需要对对象图进行调整和完善，以确保对象图的准确性和完整性。

三、UML对象图的应用场景1. 系统设计：在系统设计阶段，使用UML对象图可以帮助开发人员更好地理解系统的结构和功能，并为后续的设计和实现提供指导。

UML的使用教程与实例分享UML（统一建模语言）是一种用于软件开发过程中进行建模的标准化语言。

它提供了一种图形化的方式来描述软件系统的结构、行为和交互。

在软件开发过程中，使用UML可以帮助开发团队更好地理解和沟通需求，设计和实现高质量的软件系统。

本文将介绍UML的基本概念和常用图表，并通过实例分享来帮助读者更好地理解和应用UML。

1. UML的基本概念UML由一系列图表组成，每种图表都用于描述软件系统的不同方面。

常用的UML图表包括用例图、类图、时序图、活动图等。

用例图用于描述系统的功能需求，类图用于描述系统的静态结构，时序图用于描述系统的动态行为，活动图用于描述系统的业务流程。

了解这些基本概念是使用UML的前提。

2. 用例图用例图是UML中最常用的图表之一，用于描述系统的功能需求。

用例图由参与者（Actor）和用例（Use Case）组成。

参与者是系统的外部角色，可以是人、其他系统或设备等。

用例是系统的功能需求，描述了系统与参与者之间的交互。

通过用例图，可以清晰地了解系统的功能和参与者之间的关系。

3. 类图类图是UML中描述系统静态结构的图表。

类图由类、属性和方法组成。

类是对具有相同属性和行为的对象的抽象，属性是类的特征，方法是类的行为。

通过类图，可以清晰地了解系统中的各个类及其之间的关系。

类图还可以用于生成代码和数据库设计。

4. 时序图时序图是UML中描述系统动态行为的图表。

时序图描述了系统中对象之间的交互和消息传递顺序。

时序图由对象、生命线、消息和控制流程组成。

对象是系统中的实体，生命线表示对象的生命周期，消息表示对象之间的交互，控制流程表示对象之间的控制流程。

通过时序图，可以清晰地了解系统中对象之间的交互过程。

5. 活动图活动图是UML中描述系统业务流程的图表。

活动图由活动、决策、并行和合并等元素组成。

活动表示系统中的业务流程，决策表示系统中的判断条件，并行表示系统中的并发流程，合并表示系统中的流程合并。

使用UML时序图进行系统交互建模的方法在软件开发过程中，了解系统的交互过程是至关重要的。

为了更好地理解系统的交互行为和消息传递，软件工程师通常使用UML时序图进行系统交互建模。

时序图是一种图形化的工具，用于描述对象之间的时序关系和消息传递。

本文将介绍使用UML时序图进行系统交互建模的方法。

1. 确定参与者和角色在创建时序图之前，首先需要确定系统中的参与者和角色。

参与者是与系统进行交互的实体，可以是人、其他系统或外部设备。

角色是参与者的一种特殊类型，代表系统内部的组件或模块。

通过明确参与者和角色，可以更好地理解系统的整体结构和交互过程。

2. 确定交互场景在进行系统交互建模之前，需要明确系统的交互场景。

交互场景是指系统在特定情况下的交互行为和消息传递。

通过定义交互场景，可以更好地理解系统的行为和需求，并将其转化为时序图中的对象和消息。

3. 创建时序图一旦确定了参与者、角色和交互场景，就可以开始创建时序图。

时序图由参与者、角色、对象和消息组成。

参与者和角色用矩形表示，对象用椭圆形表示，消息用箭头表示。

在时序图中，可以使用垂直的虚线来表示时间轴。

每个对象在时间轴上占据一定的空间，表示对象的生命周期。

消息可以沿着时间轴进行传递，从一个对象发送到另一个对象。

4. 描述对象的生命周期在时序图中，对象的生命周期可以通过垂直的虚线来表示。

对象的生命周期包括创建、活动和销毁三个阶段。

创建阶段表示对象的创建过程，活动阶段表示对象的活动过程，销毁阶段表示对象的销毁过程。

通过描述对象的生命周期，可以更好地理解对象的行为和状态变化。

在时序图中，可以使用垂直的虚线和箭头来表示对象的生命周期和状态变化。

5. 描述消息的传递在时序图中，消息用箭头表示。

箭头的起点表示消息的发送者，箭头的终点表示消息的接收者。

消息的传递可以是同步的或异步的。

同步消息表示发送者在发送消息后等待接收者的响应。

在时序图中，可以使用实线箭头表示同步消息。

异步消息表示发送者在发送消息后不等待接收者的响应。

UML建模的六种图解释与应用UML（Unified Modeling Language）是一种用于软件系统开发和设计的标准化语言，由Grady Booch、James Rumbaugh和Ivar Jacobson等大师共同开发。

UML不仅具有图形化表示系统结构的能力，还能够从不同角度分析和设计软件系统的结构。

UML中的图形化表示是UML建模的关键特点之一，下面将解释UML的六种图。

一、用例图用例图是UML建模的第一种图形化表示法，它对系统的功能进行了整体把握，并说明系统和外部环境之间的交互关系。

在用例图中，系统和外部的人员和物体都表示成参与者，而系统和外部参与者之间的交互行为则用用例来描述，用例可以表示系统的内部处理过程或与外界协调完成的事件。

例如，我们可以使用用例图来表示一个在线购物网站的功能，网站本身就是一个系统，用户可以通过在网站上购买商品，而交互行为包括注册、登录、搜索商品、加入购物车、下订单以及查询订单等操作。

在用例图中，网站就是系统，用户是参与者，用例分别表示各种交互功能。

二、类图类图是UML建模的第二种图形化表示法，它主要用于定义系统中的对象的属性和方法，并描述这些对象之间的关系。

在类图中，类是表示系统中实际对象的模型，类包括类名、属性和方法，类之间的关系一般有继承、关联、聚合和组合四种。

例如，我们可以使用类图来表示一个学生选课系统，其中学生和课程就是类，属性包括学生的姓名、学号、所选课程等，方法包括选课、退课等，类之间的关系可以用关联和聚合来表示。

三、时序图时序图是UML建模的第三种图形化表示法，它主要用于描述系统中的对象之间的交互过程，包括对象之间的消息传递、方法调用以及时间顺序等。

在时序图中，对象一般用竖直方向的生命线表示，消息则用水平方向的箭头表示，并标明消息发送者、接受者和消息内容，可以清晰地描述系统中复杂的交互过程。

例如，我们可以使用时序图来表示一个学生选课系统中学生选课的整个流程，从学生登陆网站开始，选择课程和提交选课申请，再到后台管理员审核后确认选课，之后再将该课程加入到学生的选课列表，最后生成成绩单等交互流程。
