步进电机的功能模块设计,步进电机的控制与测速方法

步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。

本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。

步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。

步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。

通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。

步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。

通过依次激活每一相的线圈，
使电机按照固定步长旋转。

这种方法控制简单，但稳定性较差。

2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。

可以实现正向和反向旋转，常用于对位置要求较高的应用场景。

3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。

虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。

步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。

通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。

结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。

希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。

第1篇一、实验目的1. 熟悉步进电机的工作原理和特性。

2. 掌握步进电机的驱动方式及其控制方法。

3. 学会使用常用实验设备进行步进电机的调试和测试。

4. 了解步进电机在不同应用场景下的性能表现。

二、实验设备1. 步进电机：选型为双极性四线步进电机，型号为NEMA 17。

2. 驱动器：选型为A4988步进电机驱动器。

3. 控制器：选型为Arduino Uno开发板。

4. 电源：选型为12V 5A直流电源。

5. 连接线、连接器、电阻等实验配件。

三、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机。

它具有以下特点：1. 转动精度高，步距角可调。

2. 响应速度快，控制精度高。

3. 结构简单，易于安装和维护。

4. 工作可靠，寿命长。

步进电机的工作原理是：通过控制驱动器输出脉冲信号，使步进电机内部的线圈依次通电，从而产生步进运动。

四、实验步骤1. 搭建实验电路（1）将步进电机连接到驱动器上，确保电机线序正确。

（2）将驱动器连接到Arduino Uno开发板上，使用连接线连接相应的引脚。

（3）连接电源，确保电源电压与驱动器要求的电压一致。

2. 编写控制程序（1）使用Arduino IDE编写程序，实现步进电机的正转、反转、调速等功能。

（2）通过串口监视器观察程序运行情况，调试程序。

3. 调试步进电机（1）测试步进电机的正转、反转功能，确保电机转动方向正确。

（2）调整步进电机的转速，观察电机运行状态，确保转速可调。

（3）测试步进电机的步距角，确保步进精度。

4. 实验数据分析（1）记录步进电机的正转、反转、调速等性能参数。

（2）分析步进电机的运行状态，评估其性能。

五、实验结果与分析1. 正转、反转测试步进电机正转、反转功能正常，转动方向正确。

2. 调速测试步进电机转速可调，调节范围在1-1000步/秒之间。

3. 步距角测试步进电机的步距角为1.8度，与理论值相符。

4. 实验数据分析步进电机的性能指标符合预期，可满足实验要求。

. . . .单片机应用系统课程设计说明书专业年级：姓名：指导老师：目录一、步进电机 (3)1、步进电机介绍 (3)2、步进电机分类 (3)3、技术指标 (4)4、步进电机工作原理 (5)二、单片机最小系统及电源电路 (6)1、最小系统 (6)2、电源电路 (7)三、步进电机驱动电路 (8)1、驱动电路 (8)2、单电压型驱动电源 (9)3、对驱动电源的要求 (10)四、显示电路 (11)五、程序设计 (12)1、正反转程序 (12)2、测速计算程序 (13)3、显示程序 (14)4、双四拍及八拍驱动程序 (15)六、程序流程图 (17)七、调试结果及分析 (18)一、步进电机1、步进电机介绍2、步进电机分类3、技术指标4、步进电机工作原理(1)工作原理(2)驱动方式电机驱动方式可以采用双四拍(AB→BC→CD→DA→AB)方式，也可以采用单四拍(A→B →C→D→A)方式，或单、双八拍(A→AB→B→BC→C→CD→D→DA→A)方式。

各种工作方式的时序图如下：（高电平有效）二、单片机最小系统及电源电路1、最小系统单片机的最小化系统是指单片机能正常工作所必须的外围元件，主要可以分成时钟电路和复位电路。

（1）时钟电路（2）复位电路2、电源电路用固定式三端集成稳压电路7805设计制作连续可调直流稳压的实际电路如图所示，图中R1取220Ω，R2取680Ω主要用来调整输出电压。

输出电压Uo≈Uxx(1+R2/R1)，该电路可在5～12V稳压范围内实现输出电压连续可调。

其中1接整流器输出电压，2为公共地，3为5V输出电压三、步进电机驱动电路1、驱动电路步进电机的驱动可以选用专用的电机驱动模块，在本实验中采用达林顿驱动器ULN2803，该芯片单片最多可一次驱动八线步进电机。

2、单电压型驱动电源输入脉冲为0时，VT截止；输入脉冲为1是，VT导通，在接通瞬间，电容C短接电阻R，电流由E→L→C→VT，电阻在电流达到恒定后起限流作用，此时电流由E→L→R→VT。

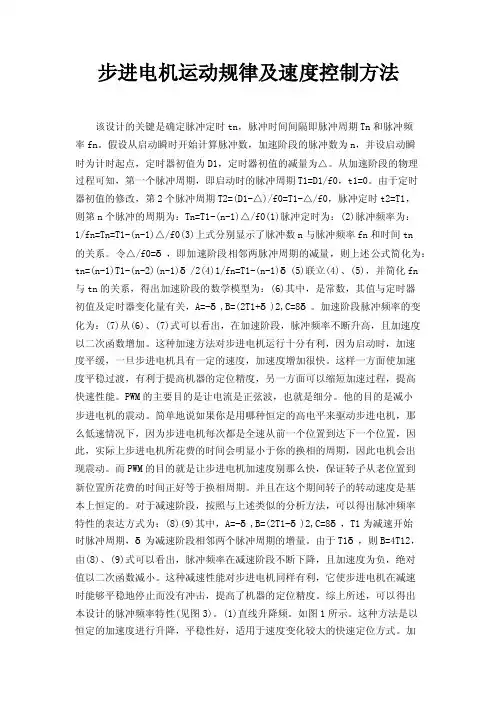

步进电机运动规律及速度控制方法该设计的关键是确定脉冲定时tn，脉冲时间间隔即脉冲周期Tn和脉冲频率fn。

假设从启动瞬时开始计算脉冲数，加速阶段的脉冲数为n，并设启动瞬时为计时起点，定时器初值为D1，定时器初值的减量为△。

从加速阶段的物理过程可知，第一个脉冲周期，即启动时的脉冲周期T1=D1/f0，t1=0。

由于定时器初值的修改，第2个脉冲周期T2=(D1-△)/f0=T1-△/f0，脉冲定时t2=T1，则第n个脉冲的周期为：Tn=T1-(n-1)△/f0(1)脉冲定时为：(2)脉冲频率为：1/fn=Tn=T1-(n-1)△/f0(3)上式分别显示了脉冲数n与脉冲频率fn和时间tn的关系。

令△/f0=δ，即加速阶段相邻两脉冲周期的减量，则上述公式简化为：tn=(n-1)T1-(n-2)(n-1)δ/2(4)1/fn=T1-(n-1)δ(5)联立(4)、(5)，并简化fn与tn的关系，得出加速阶段的数学模型为：(6)其中，是常数，其值与定时器初值及定时器变化量有关，A=-δ,B=(2T1+δ)2,C=8δ。

加速阶段脉冲频率的变化为：(7)从(6)、(7)式可以看出，在加速阶段，脉冲频率不断升高，且加速度以二次函数增加。

这种加速方法对步进电机运行十分有利，因为启动时，加速度平缓，一旦步进电机具有一定的速度，加速度增加很快。

这样一方面使加速度平稳过渡，有利于提高机器的定位精度，另一方面可以缩短加速过程，提高快速性能。

PWM的主要目的是让电流是正弦波，也就是细分。

他的目的是减小步进电机的震动。

简单地说如果你是用哪种恒定的高电平来驱动步进电机，那么低速情况下，因为步进电机每次都是全速从前一个位置到达下一个位置，因此，实际上步进电机所花费的时间会明显小于你的换相的周期，因此电机会出现震动。

而PWM的目的就是让步进电机加速度别那么快，保证转子从老位置到新位置所花费的时间正好等于换相周期。

并且在这个期间转子的转动速度是基本上恒定的。

步进电机控制方案1. 引言步进电机是一种常见的电动机，其特点是精准度高、扭矩稳定、可控性强等。

在许多应用中，需要对步进电机进行控制，以实现精准定位、旋转控制等功能。

本文将介绍步进电机的控制方案，并提供示例代码和运行结果。

2. 步进电机工作原理步进电机是一种定角度运动的电机，其工作原理基于磁场变化导致的转动。

步进电机由转子和定子组成，转子上有一系列的磁极，定子上有一组电枢。

通过依次通电给定子上的电枢，使得磁场依次在转子上形成，从而实现转子的连续旋转。

3. 步进电机控制方案步进电机的控制方案主要包括驱动器和控制器两部分。

驱动器用于控制步进电机的转动，控制器用于更精确地控制电机的运转。

3.1 驱动器选择常见的步进电机驱动器有两相、三相和四相驱动器。

根据实际应用需求，选择适合的驱动器可以提高电机的性能和效率。

以下是常见的驱动器选择情况：•两相驱动器：适用于低速应用，价格较低，但扭矩输出相对较低。

•三相驱动器：适用于高速和高扭矩应用，价格相对较高，但性能更好。

•四相驱动器：适用于中等速度和扭矩要求的应用。

3.2 控制器设计在步进电机控制中，控制器的设计是至关重要的。

控制器需要实现以下功能：•步进电机的速度控制：控制脉冲信号的频率和宽度，可以实现步进电机的高速或低速运动。

•步进电机的方向控制：控制脉冲信号的方向，可以实现步进电机的正转或反转。

•步进电机的位置控制：根据应用需求，设定目标位置和运动方式，通过控制脉冲信号的数量和频率，控制步进电机到达目标位置。

通常情况下，可以使用单片机或专用控制器来设计步进电机的控制器。

以下是一个简单的步进电机控制器的伪代码示例：def step_motor_control(target_position):current_position = 0while current_position != target_position:if target_position > current_position:# 正转move_forward()current_position += 1else:# 反转move_backward()current_position -= 1delay(1) # 控制电机运动速度4. 示例代码下面是一个使用Arduino控制步进电机的示例代码，该代码实现了步进电机的转动和控制：#include <Stepper.h>const int stepsPerRevolution = 200; // 步进电机每转的步数Stepper stepper(stepsPerRevolution, 8, 9, 10, 11); // 步进电机驱动器引脚void setup() {stepper.setSpeed(100); // 设置步进电机转速}void loop() {// 顺时针旋转一个圈stepper.step(stepsPerRevolution);delay(1000);// 逆时针旋转半个圈stepper.step(-stepsPerRevolution / 2);delay(1000);}5. 运行结果通过运行上述示例代码，可以实现步进电机的转动和控制。

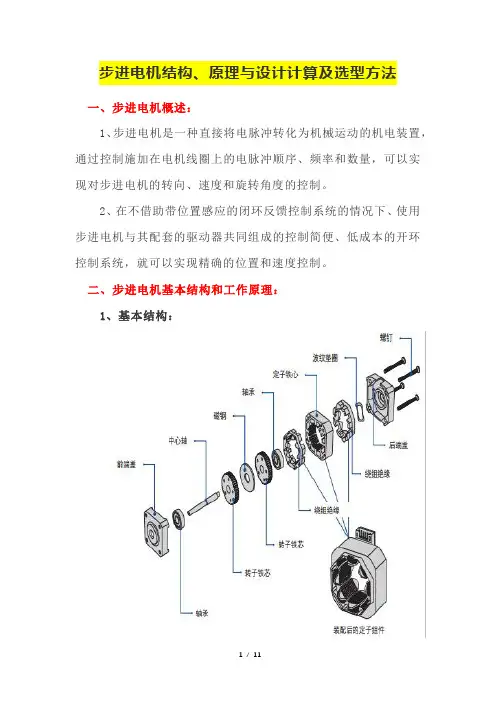

步进电机结构、原理与设计计算及选型方法一、步进电机概述：1、步进电机是一种直接将电脉冲转化为机械运动的机电装置，通过控制施加在电机线圈上的电脉冲顺序、频率和数量，可以实现对步进电机的转向、速度和旋转角度的控制。

2、在不借助带位置感应的闭环反馈控制系统的情况下、使用步进电机与其配套的驱动器共同组成的控制简便、低成本的开环控制系统，就可以实现精确的位置和速度控制。

二、步进电机基本结构和工作原理：1、基本结构：2、工作原理：⑴、步进电机驱动器根据外来的控制脉冲和方向信号，通过其内部的逻辑电路，控制步进电机的绕组以一定的时序正向或反向通电，使得电机正向/反向旋转，或者锁定。

⑵、以1.8度两相步进电机为例：当两相绕组都通电励磁时，电机输出轴将静止并锁定位置。

在额定电流下使电机保持锁定的最大力矩为保持力矩。

如果其中一相绕组的电流发生了变向，则电机将顺着一个既定方向旋转一步（1.8度）。

⑶、如果是另外一项绕组的电流发生了变向，则电机将顺着与前者相反的方向旋转一步（1.8度）。

当通过线圈绕组的电流按顺序依次变向励磁时，则电机会顺着既定的方向实现连续旋转步进，运行精度非常高。

对于1.8度两相步进电机旋转一周需200步。

⑷、两相步进电机有两种绕组形式：双极性和单极性。

双极性电机每相上只有一个绕组线圈，电机连续旋转时电流要在同一线圈内依次变向励磁，驱动电路设计上需要八个电子开关进行顺序切换。

⑸、单极性电机每相上有两个极性相反的绕组线圈，电机连续旋转时只要交替对同一相上的两个绕组线圈进行通电励磁。

驱动电路设计上只需要四个电子开关。

在双极性驱动模式下，因为每相的绕组线圈为100%励磁，所以双极性驱动模式下电机的输出力矩比单极性驱动模式下提高了约40%。

三、负载：1、力矩负载(Tf)：Tf=G*r；G表示:负载重量；R表示:半径。

2、惯量负载(TJ)：T=J*dw/dtJ=M*(R12+R22)/2(Kg*cm)；表示M:负载质量，R1表示:外圈半径，R2表示:内圈半径，dω/dt表示:角加速度。

如何控制步进电机速度（即如何计算脉冲频率）步进电机是一种常用的控制器件，它通过接收脉冲信号来进行精确的位置控制。

控制步进电机的速度就是控制脉冲的频率，也就是发送给电机的脉冲数目和时间的关系。

下面将介绍几种常见的方法来控制步进电机的速度。

1.简单定频控制方法：这种方法通过固定每秒脉冲数（也称为频率）来控制步进电机的速度。

通常，在开发步进电机控制系统时，我们会选择一个合适的频率，然后通过改变脉冲的间隔时间来调整步进电机的速度。

脉冲频率可以通过以下公式计算：频率=目标速度（转/秒）×每转需要的脉冲数。

2.脉冲宽度调制（PWM）控制方法：使用PWM调制技术可以在不改变脉冲频率的情况下改变脉冲的时间宽度，从而控制步进电机的速度。

通过改变每个脉冲的高电平时间和低电平时间的比例，可以实现步进电机的速度控制。

较长的高电平时间会导致步进电机转动较快，而较短的高电平时间会导致步进电机转动较慢。

3.脉冲加速与减速控制方法：步进电机的加速和减速是通过改变脉冲信号的频率和间隔时间来实现的。

在加速时，脉冲的频率逐渐增加，间隔时间逐渐减小，从而使步进电机从静止状态加速到目标速度。

在减速时，脉冲的频率逐渐减小，间隔时间逐渐增加，从而使步进电机从目标速度减速到静止状态。

在实际应用中，可以通过编程控制脉冲信号的频率来控制步进电机的速度。

根据不同的需求，可以选择适合的控制方法来实现步进电机的精准控制。

除了控制脉冲频率，步进电机的速度还受到其他因素的影响，如驱动器的最大输出速度、电机的最大速度等。

因此，在进行步进电机速度控制时，还需要考虑这些因素，并做好相应的调整以确保步进电机的正常运行。

PLC控制步进电机应用实例基于PLC的步进电机运动控制一、步进电机工作原理1. 步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单2. 步进电机的运转原理及结构电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,即A 与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A‘与齿5相对齐，（A‘就是A，齿5就是齿1）3. 旋转如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力，以下均同）。

如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。

如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。

如按A，C，B，A……通电，电机就反转。

由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。

而方向由导电顺序决定。

步进电机的静态指标术语拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。

步进电机控制方法步进电机是一种常见的电动执行器，广泛应用于各个领域的控制系统中。

它具有结构简单、控制方便、定位精度高等优点，是现代自动化控制系统中必不可少的重要组成部分。

本文将从基本原理、控制方法、应用案例等方面对步进电机进行详细介绍。

1. 基本原理步进电机是一种通过输入控制信号使电机转动一个固定角度的电机。

其基本原理是借助于电磁原理，通过交替激励电机的不同线圈，使电机以一个固定的步距旋转。

步进电机通常由定子和转子两部分组成，定子上布置有若干个线圈，而转子则包含若干个极对磁体。

2. 控制方法步进电机的控制方法主要包括开环控制和闭环控制两种。

开环控制是指根据既定的输入信号频率和相位来驱动电机，控制电机旋转到所需位置。

这种方法简单直接，但存在定位误差和系统响应不稳定的问题。

闭环控制则是在开环控制的基础上，增加了位置反馈系统，通过不断校正电机的实际位置来实现更精确的控制。

闭环控制方法相对复杂，但可以提高系统的定位精度和响应速度。

3. 控制算法控制步进电机的常用算法有两种，一种是全步进算法，另一种是半步进算法。

全步进算法是指将电流逐个向电机的不同线圈通入，使其按照固定的步长旋转。

而半步进算法则是将电流逐渐增加或减小，使电机能够以更小的步长进行旋转。

半步进算法相对全步进算法而言，可以实现更高的旋转精度和更平滑的运动。

4. 应用案例步进电机广泛应用于各个领域的控制系统中。

例如，在机械领域中，步进电机被用于驱动数控机床、3D打印机等设备，实现精确的定位和运动控制。

在医疗设备领域，步进电机被应用于手术机器人、影像设备等，为医疗操作提供准确定位和精确运动。

此外，步进电机还广泛应用于家用电器、汽车控制、航空航天等领域。

总结：步进电机作为一种常见的电动执行器，具有结构简单、控制方便、定位精度高等优点，在自动化控制系统中扮演着重要的角色。

通过本文的介绍，我们了解到步进电机的基本原理、控制方法、算法以及应用案例等方面的知识。

PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。

在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。

本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。

一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。

首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。

PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。

2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。

与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。

PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。

3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。

在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。

通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。

二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。

其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。

2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。

PLC程序一般采用ladder diagram（梯形图）进行编写。

3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。

三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。

下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。

步进电机的原理及控制方法步进电机是一种常见的电机类型，具有精准定位、简单控制等优点，在许多应用领域得到广泛应用。

本文将介绍步进电机的工作原理以及常见的控制方法。

1. 工作原理步进电机是一种将电脉冲信号转换为机械位移的电机。

其工作原理基于磁场相互作用，根据电磁学原理可分为单相和双相两种类型。

1.1 单相步进电机单相步进电机由定子和转子两部分组成，定子上绕有线圈，通电时产生磁场。

转子上装有磁性材料，根据两者之间磁场相互作用来实现旋转。

1.2 双相步进电机双相步进电机比单相步进电机更常见，其定子上有两组线圈，通电时可以产生不同方向的磁场，从而实现精确的步进运动。

2. 控制方法步进电机的控制方法主要包括开环控制和闭环控制两种。

2.1 开环控制开环控制是指通过给步进电机提供一定频率和脉冲数的信号来实现旋转运动，但无法保证绝对的位置精准度。

这种方法简单易实现，适用于一些对位置要求不高的应用场景。

2.2 闭环控制闭环控制通过在步进电机系统中加入位置反馈传感器，实时监测电机位置并与设定位置进行比较，从而调整控制信号以实现精确的位置控制。

闭环控制能够提高系统的稳定性和精度，适用于对位置要求较高的应用。

3. 应用领域步进电机在许多领域得到广泛应用，如打印设备、数控机床、医疗设备等。

其精准性和简单控制特点使其成为自动化设备中重要的驱动元件。

结语步进电机作为一种重要的电机类型，具有独特的工作原理和控制方法，为许多自动化设备的驱动提供了可靠保障。

通过深入了解步进电机的原理和控制方法，可以更好地应用于实际场景中，发挥其优势，实现精准的位置控制和运动控制。

步进电机运行状态检测电路、方法及步进电机的调度方法全文共四篇示例，供读者参考第一篇示例：步进电机是一种常用的电机控制设备，广泛应用于各种自动化设备和系统中。

在实际应用中，步进电机的运行状态检测是非常重要的，可以通过检测步进电机的运行状态来确保设备正常运行，同时也可以及时发现电机运行异常并进行处理。

本文将介绍一种步进电机运行状态检测电路及方法，以及一种步进电机的调度方法，希望能对步进电机的控制和管理提供一定的帮助。

一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、比较器和控制器组成。

传感器负责检测步进电机运行状态的信号，将检测到的信号传递给比较器进行处理，比较器将传感器检测到的信号与设定的阈值进行比较，并输出相应的电平信号给控制器。

控制器根据比较器输出的电平信号对步进电机进行控制。

步进电机运行状态检测方法主要通过检测步进电机的转动速度、位置和电流等参数来确定电机的运行状态。

一般可以通过编码器或霍尔传感器来获取电机的实际运行状态，并将这些数据传递给控制器进行分析和处理。

通过实时监测电机的运行状态，可以及时了解电机的工作情况，从而做出相应的调整和控制。

二、步进电机的调度方法1.基于状态检测的调度方法基于任务调度的调度方法是一种根据步进电机的任务需求来进行调度和控制的方法。

通过事先设定电机的任务需求和优先级，可以合理地安排电机的工作任务，确保电机按照预定的计划进行工作，提高工作效率。

基于任务调度的调度方法还可以根据任务的紧急程度和重要性来进行优先处理，确保设备运行的稳定性和可靠性。

第二篇示例：步进电机是一种常见的电动机，广泛应用于自动控制和精密定位系统中。

在实际应用中，步进电机的运行状态检测是非常重要的，它可以帮助我们实时监测步进电机的运行情况，及时发现问题并进行处理，保证步进电机的稳定运行。

本文将介绍一种步进电机运行状态检测电路及方法，同时探讨步进电机的调度方法。

一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、信号处理电路和显示/报警装置组成。

基于单片机控制的步进电机调速系统的设计步进电机是一种常用的电机类型，它通常用来实现精确定位和控制运动。

步进电机的控制需要一个精确的调速系统来确保稳定的运行和准确的位置控制。

本文将基于单片机控制的步进电机调速系统进行设计。

首先，我们需要选择合适的硬件以及编程平台。

本设计选择使用Arduino Uno作为单片机控制器，它具有易用性和强大的控制功能。

步进电机选择了NEMA 17型号，它具有较高的分辨率和扭矩输出。

接下来，进行电路设计与连接。

将步进电机的四个线圈连接到单片机的GPIO引脚上，并使用电流驱动模块控制电机的供电。

通过连接外部电源，电流驱动器将为步进电机提供稳定的电流，以确保电机能够正常工作。

在编程方面，首先需要编写初始化代码，配置单片机的GPIO引脚以及串口通信功能。

然后，可以使用Arduino提供的步进电机库来控制电机的旋转。

该库提供了简单的命令来控制步进电机的转动方向和转速。

为了设计调速系统，我们可以使用一个旋转编码器来实时监测电机的转速。

旋转编码器将会测量电机的转动次数，从而计算出电机的转速。

在单片机的程序中，我们可以设置一个目标转速，并根据旋转编码器的数据来调整电机的驱动频率。

为了实现平滑的调速过程，我们可以使用PID控制算法来调整电机的驱动频率。

PID控制算法是一种经典的反馈控制算法，它可以根据目标值和实际值之间的差异来调整控制信号。

通过不断地比较电机的实际速度与目标速度，PID控制算法可以动态地调整电机的驱动频率，以达到稳定的调速效果。

最后，我们可以设计一个用户界面来设置目标速度和监控电机的运行状态。

通过串口通信功能，单片机可以与上位机进行数据交互，用户可以通过上位机发送指令来设置目标速度，并且可以实时监测电机的转速和运行状态。

总结起来，基于单片机控制的步进电机调速系统设计需要进行硬件选择与连接、软件编程以及用户界面设计。

通过合理地选择硬件和软件方案，以及使用PID控制算法，我们可以实现一个稳定且准确的步进电机调速系统。

步进电机运行状态检测电路、方法及步进电机的调度方法全文共四篇示例，供读者参考第一篇示例：步进电机是一种常用的电机类型，通常用于需要准确控制位置和速度的应用中。

在步进电机的运行过程中，我们需要对其运行状态进行检测，以确保电机正常运行并及时处理异常情况。

本文将介绍一种步进电机运行状态检测电路及方法，以及步进电机的调度方法，希望能为读者提供有用的参考信息。

一、步进电机运行状态检测电路及方法1.电路设计步进电机运行状态检测电路通常包括传感器、处理器和反馈控制器等组件。

传感器用于检测电机的运行状态，将检测到的数据传输给处理器进行分析和处理，反馈控制器则根据处理器的指令调整电机的运行状态。

二、步进电机调度方法1.调度算法步进电机的调度方法可以通过调度算法来实现。

常见的调度算法包括最短作业优先、高先进先出和时间片轮转等。

通过合理选择调度算法，可以实现对步进电机的有效调度，提高电机的运行效率和稳定性。

步进电机的运行状态检测电路及方法以及调度方法对于保障电机的正常运行和提高运行效率具有重要意义。

通过合理设计检测电路和调度算法，可以有效监测和调整步进电机的运行状态，提高电机的稳定性和可靠性，实现对电机的精细控制和调度。

希望本文对读者有所帮助，谢谢阅读。

第二篇示例：步进电机是一种常见的电机类型，在许多工程应用中都被广泛使用。

步进电机的运行状态对于机械设备的性能和稳定性至关重要，因此需要有相应的检测电路和方法来监测和调度步进电机的运行状态。

本文将介绍一种步进电机运行状态检测电路、方法以及步进电机的调度方法。

我们来看一下步进电机运行状态检测电路的设计。

一般来说，步进电机的运行状态可以通过监测电流和位置信号来判断。

我们可以设计一个简单的电路，通过电流传感器和位置传感器来实时监测步进电机的电流和位置。

当步进电机处于正常运行状态时，电流和位置信号会处于稳定的范围内；而当步进电机出现故障或异常情况时，电流和位置信号会发生变化。

通过分析这些信号的变化，我们可以及时发现步进电机的问题并进行相应的处理。

步进电机基础知识：类型、用途和工作原理本文将为您介绍步进电机的基础知识，包括其工作原理、构造、控制方法、用途、类型及其优缺点。

1)步进电机：步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。

其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。

这种特性使它适用于多种应用。

2)步进电机工作原理:与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。

定子上有缠绕了线圈的齿轮状突起，而转子为永磁体或可变磁阻铁芯。

稍后我们将更深入地介绍不同的转子结构。

图1显示的电机截面图，其转子为可变磁阻铁芯。

图1:步进电机截面图步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。

图2显示了其工作原理。

首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。

下图中定子小齿的颜色指示出定子绕组产生的磁场方向。

图2:步进电机的步进3)步进电机的类型与构造步进电机的性能（无论是分辨率/步距、速度还是扭矩）都受构造细节的影响，同时，这些细节也可能会影响电机的控制方式。

实际上，并非所有步进电机都具有相同的内部结构（或构造），因为不同电机的转子和定子配置都不同。

3.1转子步进电机基本上有三种类型的转子：永磁转子：转子为永磁体，与定子电路产生的磁场对齐。

这种转子可以保证良好的扭矩，并具有制动扭矩。

这意味着，无论线圈是否通电，电机都能抵抗（即使不是很强烈）位置的变化。

但与其他转子类型相比，其缺点是速度和分辨率都较低。

图3显示了永磁步进电机的截面图。

图3:永磁步进电机可变磁阻转子：转子由铁芯制成，其形状特殊，可以与磁场对齐（请参见图1和图2）。

这种转子更容易实现高速度和高分辨率，但它产生的扭矩通常较低，并且没有制动扭矩。

步进电机控制与测速姓名：竹玉书学号：02008513指导老师：李超彪一、实践环节任务与要求选题：步进电机控制与测速设备：可编程并行接口8255，可编程定时计数器8253，控制开关，步进电机，光耦合器要求：1.通过开关K0~K6设置不同的转速，开关K7设置电机的转向。

2.利用定时器8253计数，测速。

二、实验原理1．步进电机的控制原理：步进电机驱动原理是通过对每相线圈中的电流的顺序切换使电机作步进式旋转驱动电路由脉冲信号来控制，所以调节脉冲信号频率便可改变步进电机的转速。

如图所示：本实验使用的步进电机用直流＋5V电压，电机线圈由四相成：φ1（BA）；φ2（BB）；φ3（BC）；φ4（BD）8253定时器0确定脉冲改变的频率（工作方式3，控制字00110110，CLK0=1MHZ,初值=200则OUT0输出周期为200μs的脉冲），由8255（工作方式0，控制字 10001011）查询定时时间是否到，输出相应的脉冲，以实现转速控制。

2.步进电机的测速原理：在电机转动时，光电传感器每转输出6个脉冲，8253的定时器1负责计数，以测速。

设计程序当OUT0出现高电平则计数一次，当计数达到50000次则计算并显示一次速度。

显示间隔时间=100μs 50000=5s三、硬件接线图四、程序框图主函数：测速子函数：五、源程序程序源代码如下：（含注解）/******************//* 步进电机*//******************/#include <stdio.h>#include <conio.h>#include "ApiEx.h"#pragma comment(lib,"ApiEx.lib") #define 8255A 0x290#define 8255B 0x291#define 8255C 0x292#define 8255CTL 0x293#define 82530 0x280#define 82531 0x281#define 82532 0x282#define 8253CTL 0x283static unsigned int c=0;static unsigned int a=0,b;void Payoff(int d) // 延时测速{static BYTE x=0,y=0;static BYTE z;while(d){do{PortReadByte(8255B,&y); //读OUT0输出状态即PB0状态y &= 0x01;} while((x^y)==0);x=y;c++; // 每当出现高电平则计数一次if(c==50000){PortReadByte(82531,&z); //读8253计时器1记录的脉冲数低八位b=z;PortReadByte(82531,&z); //读8253计时器1记录的脉冲数高八位b=b+z*256;if(b<a)printf("the speed is :%fr/min\n",(-b+a)/2.0);// 计算速度（初值未减完）else printf("the speed is :%fr/min\n",(-b+a+1024)/2.0);// 计算速度（初值已减完）a=b;c=0;}d--;}}void main(){BYTE data,x;int buf = 0x33,d; // 设置buff则表示线圈初始相为0011printf("--------------------EXP27_19_BJDJ---------------------\n");printf("1. 8255 (PA0-PA3) === BJDJ (BA-BD)\n");printf("2. I/O (288-28F) === 8255 (CS)\n");printf("3. 8255 (PC0-PC7) === TPC (K0-K7)\n");printf("4. BJDJ (J5) === (BJDJ)\n");printf("Press any key to begin!\n\n");getch();printf("K0-K6 are speed control \n");printf("K0 is the lowest speed \n");printf("K6 is the highest speed \n");printf("K7 is the direct control \n");printf("press any key to return! \n");if(!Startup()) /*打开设备*/{printf("ERROR: Open Device Error!\n");return;}PortWriteByte(8255CTL,0x8b); /*设置8255工作方式,C口输入, A口输出*/ PortWriteByte(8253CTL,0x16); //设置8253计数器0控制字00010110 PortWriteByte(8253CTL,0x76); //设置8253计数器1控制字01110110 PortWriteByte(82530,200); //设置8253计数器0初值为200PortWriteByte(82531,00); //设置8253计数器1初值低八位PortWriteByte(82531,0x04); //设置8253计数器1初值高八位while(!kbhit()){PortReadByte(8255C,&data); //判断8255C口状态if (data & 1) d =1200; //设置K0延时时间else if (data & 2) d = 100; //设置K1延时时间else if (data & 4) d = 900; //设置K2延时时间else if (data & 8) d =800; //设置K3延时时间else if (data & 16) d = 700; //设置K4延时时间else if (data & 32) d = 500; //设置K5延时时间else if (data & 64) d = 300; //设置K6延时时间else d = 0;if (d != 0){Payoff(d); // 调用延时测速程序if (data & 128) // 判断K7状态buf = ((buf&1)<<7)|(buf>>1); //线圈相位变为1001，顺时针转动elsebuf = ((buf&128)>>7)|(buf<<1);//线圈相位变为0110，顺时针转动PortWriteByte(8255A,buf); //从8255A口输出}elsePortWriteByte(8255A,0xff);}Cleanup(); /*关闭设备*/ }六、 结论实验实现了步进电机的控制和测速，通过开关k0-k5设置不同的转速，K7设置电机的转向，8253定时器0确定脉冲改变的频率，由8255查询定时时间是否到，输出相应的脉冲，以实现转速控制。

步进电机测速办法
步进电机是将脉冲信号改换为角位移或线位移。

一是过载性好。

其转速不受负载巨细的影响，不像通常电机，当负载加大时就会呈现速度降低的状况，步进电机运用时对速度和方位都有严峻央求。

二是操控便当。

步进电机是以“步”为单位旋转的，数字特征比照显着。

三是整安排造简略。

传统的机械速度和方位操控构造比照凌乱，调整艰难，运用步进电机后，使得整机的构造变得简略和紧凑。

测速电机是将转速改换成电压，并传递到输入端作为反响信号。

测速电机为一种辅佐型电机，在通常直流电机的尾端设备测速电机，经过测速电机所发作的电压反响给直流电源，来抵达操控直流电机转速的意图。

1。
