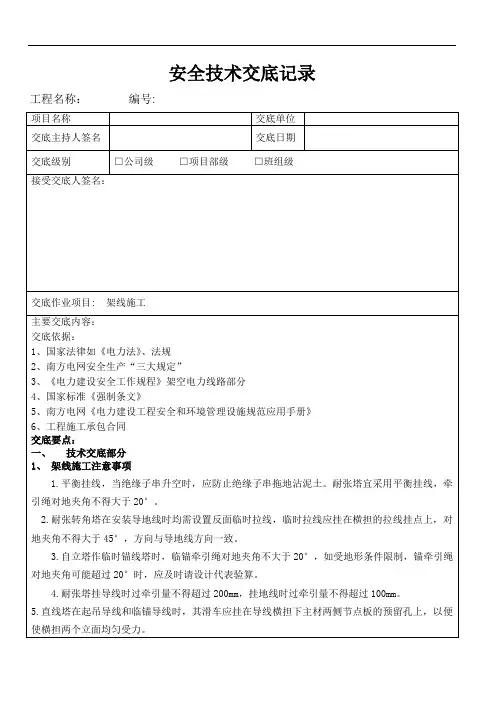

架线安全技术交底安全技术交底记录工程名称：编号：项目名称：架线施工交底单位：交底日期：交底主持人签名：交底级别：□公司级□项目部级□班组级接受交底人签名：交底依据：1.国家法律如《电力法》、法规。
2.南方电网安全生产“三大规定”。
3.《电力建设安全工作规程》架空电力线路部分。
4.国家标准《强制条文》。
5.南方电网《电力建设工程安全和环境管理设施规范应用手册》。
6.工程施工承包合同。
交底要点：一。
技术交底部分1.架线施工注意事项1.平衡挂线，当绝缘子串升空时，应防止绝缘子串拖地沾泥土。
耐张塔宜采用平衡挂线，牵引绳对地夹角不得大于20°。
2.耐张转角塔在安装导地线时均需设置反面临时拉线，临时拉线应挂在横担的拉线挂点上，对地夹角不得大于45°，方向与导地线方向一致。
3.自立塔作临时锚线塔时，临锚牵引绳对地夹角不大于20°，如受地形条件限制，锚牵引绳对地夹角可能超过20°时，应及时请设计代表验算。
4.耐张塔挂导线时过牵引量不得超过200mm，挂地线时过牵引量不得超过100mm。
5.直线塔在起吊导线和临锚导线时，其滑车应挂在导线横担下主材两侧节点板的预留孔上，以便使横担两个立面均匀受力。
6.施工时，导地线的牵引、挂紧线，临时拉线等所需的施工用孔，均已在施工图中注明，应正确使用施工用孔。
施工时不要随便增加受力点而造成角钢受弯曲的危险情况，严禁采用“二倍荷重”的起吊办法。
安装时不要使塔材发生弯曲或扭曲情况。
直线塔宽嘴横但起吊导地线时应使前后起吊点同时均匀受力，施工用起吊系统要有足够安全因素，以免发生钢丝绳突然拉断冲坏横但的事故。
7.若使用飞车在导线上作业时，要注意对交叉跨越物的距离是否满足安全要求。
8.线路跨越大河、高压线、重要公路等重要交叉物，架线后要复测交叉点下导线的标高，并折算到最大弧垂时的标高，以校核净空距离是否符合设计要求，并记录归档。
9.本工程耐张转角塔用双联耐张绝缘子串时，内角侧绝缘子串组装时平行挂板长度均取120mm，即使用0-1位置，DB 调整板长度均取150mm，即使用0-3位置；该串外角侧的单联串中靠调整板的1只P型挂板，需根据线路的转角度数按《耐张塔绝缘子串补偿距离调整表》（S1501S-D0202-79）的规定选用P型挂板的型号，并注意调整板所用的孔位，正确补偿因转角引起的内、外单联串长度差。
10.在起吊跳线绝缘子串时，需要将吊点设置在跳线架主材节点处，并同时起吊两端的两串，以避免横担产生过大的扭曲。
11.对于连续上下山的架线弧垂及线夹安装距离，可以参考《导地线架线弧垂及线夹安装距离调整表》。
12.为了保证运行安全，必须严格按照架线弧垂施工。
13.部分直线塔挂双悬垂绝缘子串时，挂点间距应为：当直线塔有3个挂孔时，悬垂串挂在外侧两孔；当直线塔有5个挂孔时，挂在中间两孔。
14.地线绝缘子的放电间隙应为25mm，误差不得大于±1mm；在地线悬垂串组装中，放电间隙应置于远离塔身的一侧；如果耐张串为双联，则其中靠塔身较近的一片绝缘子不装放电间隙。
15.关于地线分段绝缘情况，可以参考《地线分段绝缘安装示意图》。
2.导线的保护1.在放线前不得拆除线轴的包装。
2.需要加强线轴的运输管理：1) 如果线轴包装有损坏，运输前必须重新做好包装；2) 线轴吊装时，不得有碰撞；3) 线轴用车运输时，应该有索具固定牢，并垂直放置；4) 线轴不得由车上推下，必须用吊车卸到指定位置，并排列好。
3.在放线时，需要有专人负责导线线轴的检查，并且还需要专人护线。
4.采用挂胶滑轮放导线时，需要在放线过程中加强护线，并采取措施防止导线磨损、掉槽，与跨越架、树木等严重磨擦。
5.导线或余线必须着地时，务必垫木块、苫布、轮胎、草袋，并设专人护线。
6.对于所有临锚操作，最好使用钢绞线，容易磨导线处应予套胶管。
7.需要防止导线放线后鞭击：1) 导线放线后，可以采用不等张力锚线，使每相导线锚线后，在档距中间呈扇形排列，各子导线在档距内弛度差为0.5～1.5m。
2) 导线弛度调整完毕后应及时附件安装间隔棒和防振锤。
8.卡线器摘除后，卡过的地方应用0#砂纸磨光。
9.导线提线器的钩子与导线接触长度不得小于50mm。
10.在导线升空前，必须检查所有操作点，如有问题及时处理。
11.导线锚线后，卸下滑车过程中，需要注意上下配合，防止挂伤导线。
12.导线附件安装时，吊上或放下工具时，导线易被损伤，应套胶管。
操作时也要密切注意，不使工具套子等刮伤导线。
13.在安装间隔棒时，飞车过悬垂线夹时，需要注意不要使飞车刮伤导线，飞车容易卡导线处，应套胶管。
14.在安装间隔棒时，最后需要负责导线的检查和处理。
15.所有与导线接触的人员，随身携带砂纸，发现导线损伤随时处理。
16.在备用时，应小心地将导线余线缠绕在线轴上，并加强保管，不得使用空心盘卷，以防止导线损伤。
17.在使用作为跳线的小段导线时，应注意盘好。
在使用车辆运输时，应使用草袋垫好，并注意不要与其他硬物碰撞。
18.在安装直线塔附件时，必须采用3t以上的起重工具。
在提升导线时，必须使导线横担在顺线路方向上前后两侧同时对称受力，不允许单侧受力。
在大高差和大档距的情况下，使用两套提线钩子提线。
二、安全交底部分1.必须坚持安全活动日制度，执行安全工作命令制度，以及危险作业监护制度。
2.所有架线工器具，特别是其连接件，必须经常严格检查。
不合格或有损伤的器具不得使用。
3.通讯联络必须畅通无阻，及时可靠。
放地线、放导线和紧线等工序的通讯必须分开进行，以免相互干扰。
4.由于本工程跨越10kV以上电力线较多，架线过程中受被跨电力线感应电影响较大，因此应采取可靠的安全措施：1) 在施工前，工作负责人及安全监护人必须检查安全设施是否到位。
各种安全防护用品在每次使用前必须进行外观检查，严禁使用不合格的安全防护用品，严禁违章作业。
2) 在施工前，视施工线路为带电线路，可以使用静电电压表实测电压。
3) 在施工前，每个耐张段和跨越220kV电力线两端的铁塔必须挂保安接地线。
装设接地线应遵守以下规定：①各种设备及作业人员的保安接地线的截面均不得小于25mm2.停电线路的工作接地线的截面不得小于70mm2.②接地线应采用编织软铜线，不得使用其他金属线代替。
③接地线不得用缠绕法连接，应使用专用卡具。
连接应牢固，并且使用套有软塑料管的接地线。
④装设接地线时，必须先接好接地端（若采用接地棒为接地体，其截面不应小于16mm2，插入地下的深度应不小于0.6m），后接导（地）线端。
拆除时的顺序相反。
⑤高处挂地线应正确使用防冲击安全带及3m以下的二道防线和其他防坠落装置，不得空档。
⑥在拆接地线前，工作人员必须先脱离导线，并应将工具材料用绳传递到地面，然后才能摘除接地线夹。
⑦操作人员应使用绝缘棒（绳）或戴绝缘手套，并穿绝缘鞋。
⑧在挂接地线或拆接地线时，必须设安全监护人。
4) 在挂接地前，施工负责人必须对接地线进行检查。
有缺陷（无专用卡具、编织软铜线有断股，软塑料套管破损，联接部位不实）的接地线严禁使用。
5) 接地线连接好后，施工负责人应对接地情况进行检查。
6) 在强风或暴风过后，应对接地情况进行检查。
1.在施工过程中，每个施工段两侧都需要挂接地线，相邻小组可以共用一组接地线，但必须等相邻小组均完工后，再拆共用接地线。
这就像在一条路线上有多个施工点一样。
2.在不停电跨越施工中，必须严格控制跨越架上层内侧拉线与不停电导线的距离，严禁大幅度晃动拉线。
拉线与带电体的安全距离必须大于4米，内侧拉线上下两端须采用抗拉绝缘棒连接，以防止感应电伤人。
3.当吊车或升降车在带电区内工作时，车体应接地良好，并有专人监护。
4.在雷雨天，禁止组立杆塔、架线施工以及高空作业。
5.张力放线施工中，应采取以下防感应电伤害措施：架线前，施工段内杆塔必须接好接地体并确认接地良好。
牵张设备应与事先铺设的接地网可靠联接，操作人员必须站在绝缘板上进行操作。
牵张设备出线端的牵引绳及导线上必须安装接地滑车。
跨越不停电线路时，两侧杆塔的放线滑车应接地。
施工线路应在每隔3～5km处的杆塔上挂一组保安接地线，作为半永久接地，待施工验收合格后拆除。
如经测量感应电较大时，应采取以下特殊措施：a。
在被跨越线路两侧使用公司特制的放线接地滑车。
b。
登塔作业人员必须穿屏蔽服、导电靴、带导电手套，特别是地线施工时，更要严格执行这些措施。
___线所用各种机械设备，都必须接地，设备地锚一律不许使用木质地锚。
d。
塔上与地面传递工具材料时，一律使用尼龙绳经过滑轮组传递，所用绝缘尼龙绳必须保持干燥。
6.遵守。
进入施工现场必须正确配戴安全帽，高处作业人员必须使用多功能防冲击安全带，架线施工必须使用速差自控器。
牵张场必须使用安全围绳划分施工作业区。
7.合理布置牵张场，以满足施工安全要求。
8.搭设跨越架必须严格执行安全操作规程和项目部编制的《跨越施工的一般规定》和《重要跨越施工方案》。
9.在放线过程中需设转向滑车时，必须使用专用的转向滑车，锚固必须可靠，各转向滑车的荷载必须均衡。
10.在牵引过程中，牵引绳进入的主牵引机高速转向滑车与钢丝绳卷车的内角侧严禁有人。
11.转角塔的预倾滑车必须设专人监护。
12.在使用前，导引绳和牵引绳的端头连接部位及旋转连接器等应由专人检查。
13.牵张设备必须有良好的接地。
14.各跨越处设专人护线，通讯联络应可靠。
15.牵引场接到任何岗位的停车信号都必须立即停止牵引。
16.当导线或牵引绳带张力过夜时，必须采取可靠的临锚措施。
16.在进行紧线前，必须按照技术交底的要求选择合适的工具，并在挂上后视之前进行临时接地的工作。
17.在紧线前，务必认真检查导地线是否有掉槽现象或是否挂在跨越架上。
18.在紧线段内，通讯联络必须保持畅通，如果信号中断，应立即停止牵引。
19.在进行平衡挂线时，必须先检查使用的工具是否完好无缺，严禁使用有缺陷的工具。
在断线之前，也要仔细检查锚线器具的安全情况。
20.在使用操作平台时，严禁超负荷，压接机械在塔身上必须搭建牢固的平台并绑扎好。
21.在安装附件时，必须先检查使用的工具，并进行临时接地。
22.在提线时，提线工具应该挂在施工孔上。
23.对于重要跨越，必须采取“二道防线”的保护措施。
24.在使用飞车安装间隔棒时，严禁使用金属类绳尺进行测量，飞车上携带的工具也严禁超载。
在跨越带电线路的线档中，必须验算安全距离，如果小于规定距离，严禁使用飞车。
25.为预防感应电和雷电事故的发生，必须按照安全技术规范装设可靠的接地装置。
接地线不得使用缠绕法连接，应使用专用线夹进行可靠连接。
在装设接地时，必须先接接地端，后接导线或地线端；在拆除时，顺序相反。
在挂拆接地时，必须设立监护人，并使用绝缘棒或带绝缘手套的操作人员。
