基于组态王的储油罐液位控制的监控软件系统设计

工业过程控制课程设计题目:基于组态软件的液位-液位串级控制系统设计院系名称：专业班级：学生姓名：学号：指导教师：设计地点：设计时间：设计成绩：指导教师：本栏由指导教师根据大纲要求审核后，填报成绩并签名。

摘要随着电子技术、计算机技术和信息技术的发展，工业生产中传统的检测和控制技术发生了根本性的变化。

液位作为化工等许多工业生产中的一个重要参数，其测量和控制效果直接影响到产品的质量，因此液位控制成为过程控制领域中的一个重要的研究方向。

液位控制是工业中常见的过程控制，它对生产的影响不容忽视。

该系统利用了常见的芯片，设计并实现了液位控制系统的智能性及显示功能。

电路组成简单，调试方便，性价比高，抗干扰性好等优点，能较好的实现水位监测与控制的功能。

能够广泛的应用于工业场所。

液位控制有很多方法，如，非接触传感。

只需要将传感器紧贴在非金属容器的外壁，就可以侦测到容器里面液位高度变化，从而及时准确地发出报警信号，有效防止液体外溢或防止机器干烧。

由于不需要与液体接触且安装简便，避免了水垢的腐蚀，可取代传统的浮球传感和金属探针传感，延长寿命。

而本设计是基于纯电路的设计，低成本且抗干扰性好。

在本设计中较好的实现了水位监测与控制的功能。

液位控制系统是以液位为被控参数的系统，液位控制一般是指对某控制对象的液位进行控制调节，以达到所要求的液位进行调节，以达到所要求的控制精度。

关键字：检测控制液位控制监测与控制目录1设计目的 (5)2控制要求 (5)3系统结构设计 (5)3.1 控制方案 (5)3.2 控制规律 (6)3.4 硬件连接 (9)4 系统组态设计 (10)4.1 组态软件介绍 (10)4.2 系统流程图 (11)4.3 系统组态图 (12)4.4 数据词典 (14)4.5 组态画面 (14)设计心得 (16)参考文献 (17)1 设计目的（1）加深对过程控制系统基本原理的理解和对过程仪表的实际应用能力。

（2）培养运用组态软件和计算机设计过程控制系统的实际能力。

基于组态王的液位监控系统设计基于组态王的液位监控系统设计学生姓名： ##### 学号： ########### 系部： ###### 专业： ####### 指导教师： ####### 日期： ##### 年 ## 月 ##### 日一、设计任务说明：完成一个液位监控系统设计，（对象自己定）要求有流程图画面，报警画面，历史曲线，实时曲线，报表画面。

各画面间能实现灵活切换，所以画面都能实现动画效果或数据或曲线显示。

二．实验目的1．熟悉组态王软件，达到熟练使用组态软件的常用工具;2．学会完成组态工程的设计步骤;3．锻炼学生的动手能力和分析问题解决问题的能力。

三．实验步骤1．启动浏览器，新建工程。

2．设备定义：把地理上分散的物理硬件在软件上变成集中的逻辑硬件。

5)变量定义：下水箱阀24．画面绘制：完成各种需要画面的绘制。

1）液位监控界面2）实时报警界面3）历史报警界面4）实时曲线界面4）历史曲线界面5）报表界面5．动画连接及程序编写(注意：对于没有实际对象的模拟监控变量一定要人为编程改变其数据变化，以此来仿真动画效果。

)1)、动画连接(1)水管(2)反应器(3)实时数据显示(4)阀门（其它阀门类似）(5)按钮（其它按钮类似，只是连接程序不同）(6)仪表2)程序编写（1）历史报警按钮（2）实时报警按钮（3）实时报警按钮（4）实时曲线按钮（5）实时曲线按钮（6）退出按钮（7）返回按钮6．配置系统7．运行与调试。

对于不理想的在返回去重新设计。

四．实验结论或总结通过这次设计，我对组态王的知识了解掌握了很多，对以前的知识有了进一步的拓展和延伸。

这次实验是组态王应用练习实验，它帮助我们更加深刻的了解和掌握了一些关于组态王的应用知识和方法。

大家互相讨论，最后终于有了很大的收获，可以学到很很多的的东西，同时不仅可以巩固了以前所学过的知识，。

在这个学习调试运行的过程中我们也遇到很多问题经过老师和同学的帮助最终解决了这些问题，成功地调试出结果，完成了实验，达到了预期的效果和目标。

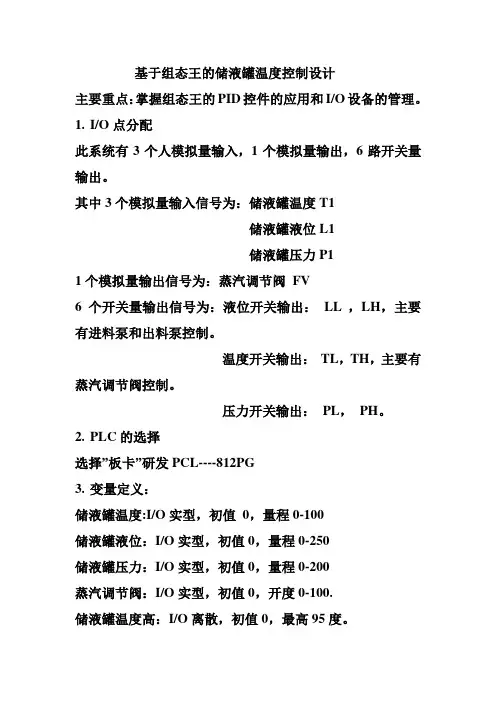

基于组态王的储液罐温度控制设计主要重点：掌握组态王的PID控件的应用和I/O设备的管理。

1.I/O点分配此系统有3个人模拟量输入，1个模拟量输出，6路开关量输出。

其中3个模拟量输入信号为：储液罐温度T1储液罐液位L1储液罐压力P11个模拟量输出信号为：蒸汽调节阀FV6个开关量输出信号为：液位开关输出：LL ，LH，主要有进料泵和出料泵控制。

温度开关输出：TL，TH，主要有蒸汽调节阀控制。

压力开关输出：PL，PH。

2.PLC的选择选择”板卡”研发PCL----812PG3.变量定义：储液罐温度:I/O实型，初值0，量程0-100储液罐液位：I/O实型，初值0，量程0-250储液罐压力：I/O实型，初值0，量程0-200蒸汽调节阀：I/O实型，初值0，开度0-100.储液罐温度高：I/O离散，初值0，最高95度。

储液罐温度低：I/O离散，初值0，最低90度。

储液罐液位高：I/O离散储液罐液位低：I/O离散储液罐压力高：I/O离散储液罐压力低：I/O离散进料泵运行：I/O离散if(\\本站点\系统启动==1){if(\\本站点\储液罐液位<10){\\本站点\进料泵运行=1;}if(\\本站点\储液罐液位>80){\\本站点\进料泵运行=0;}}else{\\本站点\进料泵运行=0;}if(\\本站点\$时==0 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度0=\\本站点\储液罐温度;if(\\本站点\$时==1 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度1=\\本站点\储液罐温度;if(\\本站点\$时==2 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度2=\\本站点\储液罐温度;if(\\本站点\$时==3 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度3=\\本站点\储液罐温度;if(\\本站点\$时==4 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度4=\\本站点\储液罐温度;if(\\本站点\$时==5 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度5=\\本站点\储液罐温度;if(\\本站点\$时==6 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度6=\\本站点\储液罐温度;if(\\本站点\$时==7 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度7=\\本站点\储液罐温度;if(\\本站点\$时==8 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度8=\\本站点\储液罐温度;if(\\本站点\$时==9 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度9=\\本站点\储液罐温度;if(\\本站点\$时==10 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度10=\\本站点\储液罐温度;if(\\本站点\$时==11 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度11=\\本站点\储液罐温度;if(\\本站点\$时==12 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度12=\\本站点\储液罐温度;if(\\本站点\$时==12 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度12=\\本站点\储液罐温度;if(\\本站点\$时==13 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度13=\\本站点\储液罐温度;if(\\本站点\$时==14 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度14=\\本站点\储液罐温度;if(\\本站点\$时==15&&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度15=\\本站点\储液罐温度;if(\\本站点\$时==16 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度16=\\本站点\储液罐温度;if(\\本站点\$时==17 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度17=\\本站点\储液罐温度;if(\\本站点\$时==18 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度18=\\本站点\储液罐温度;if(\\本站点\$时==19 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度19=\\本站点\储液罐温度;if(\\本站点\$时==20 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度20=\\本站点\储液罐温度;if(\\本站点\$时==21 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度21=\\本站点\储液罐温度;if(\\本站点\$时==22 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度22=\\本站点\储液罐温度;if(\\本站点\$时==23 &&\\本站点\$分==0 &&\\本站点\$秒==0)\\本站点\温度23=\\本站点\储液罐温度;。

1绪论随着工业自动化技术的不断发展，人们对系统监测性能的要求越来越高，组态王作为一个开发型的通用工业来监控系统，拥有良好的图形化操作界面，便于生产的组织与管理；同时，作为工业控制软件，它又可以很好的保证系统的可靠性与实时性。

组态王开发监控系统软件是新型的工业自动控制系统正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统，它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。

通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。

其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。

尤其考虑三方面问题：画面、数据、动画。

通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。

组态软件也为试验者提供了可视化监控画面，有利于试验者实时现场监控。

而且，它能充分利用Windows 的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。

它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。

2系统需求分析在石油、化工、工矿等企业一般都有油库，这些油库是企业重要的燃料基地，是一个重要的生产环节。

各种油库的建设规模越来越大，造价也越来越高，为了确保油库的安全，必须要对影响油库安全的部分物理参数进行实时的数据采集，实现油库的自动化管理。

能及时掌握油库油罐的液位、温度、压力、油气浓度等状态参数可以大大提高油库的进油，储油和管理的工作效率，极大的提高安全保障，因此有广泛的应用价值。

通过对液位、温度、压力、油气浓度等状态量的实时监测，在智能仪表上实时显示并设置报警值，在越过限值时即可产生声光报警。

此外这些状态值也可以通过互联网传输，有访问权限的管理者可以在任何地方通过浏览器查看油库的安全参数，实现无人职守的远程监测系统。

3 系统方案论证在本设计中，为了实现对液位的控制，我使用了一个原油库，用来储存大量的原油，一个催化剂库用来存储大量的催化剂，它们分别在原料油罐催化剂罐液位少于20的时候进料，成品油罐用来存储成品油。

摘要:介绍了基于组态王的仪表液位控制系统组成。

叙述了组态王监控界面设计和组态王与实际现场的模拟。

双容水箱液位的控制作为过程控制的一种，其基本思想是采用多层递阶结构，直觉推理和多动态控制策略等行为和功能。

该系统可实现数据输入、动态数据显示和现场设备的实时监控、调试和运行。

应用表明，该系统工艺流程显示直观，人机界面友好，易于操作。

系统运行稳定，维护成本低，对于相关的工程应用具有一定的价值。

问题描述：附图（a，b）是本液位控制系统的界面图示和运行示意图。

根据设计要求和结合实际情况，适当的加以修改，使设计更优化，更便于人为控制。

用组态王软件合理地设计出属于自己思路的液位控制系统。

1.要求实现的基本功能：（1）完成图示界面设计（或取其中一部分或自行设计界面）；（2）运行系统时出现水流效果和仪表动态显示；（3）液位的升降、阀门的开关和水泵的启停要配合一致；（4）右面的仪表和显示要与实际水箱水位变化一致；（5）菜单实现可操作；（6）生成相应的实时曲线（即曲线与液位实时数据相关联）和界面。

2.发挥部分：（1）打印输出：系统能定时或实时打印信息、水箱液位、流量等信息；（2）保存数据：系统具有自动保存数据功能；（3）在线帮助：系统提供在线帮助信息，操作员遇到问题能及时得到帮助和指导；（3）其他发挥部分。

设计过程：系统的监控软件采用了北京亚控公司的Kingview6.5组态王软件，利用它来设计液位控制系统主要步骤有：设备配置，构造数据库变量，图形界面的设计，建立动态连接，运行调试等。

组态王是运行于Microsoft Windows98/2000/NT中文平台的中文界面的人机界面软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行可靠。

Touch View是“组态王6.5”软件的实时运行环境，它从设备中采集数据，并存于实时数据库中，还负责把数据的变化以动画的形式形象地表示出来，同时可以完成变量报警、操作记录、趋势曲线等监视功能，并按实际需求记录在历史数据库中。

专业方向课程设计报告题目：基于组态王的双储液罐单水位PID控制系统设计摘要本文主要实现基于组态王的双储液罐单水位PID控制系统，通过对实验系统结构的研究，运用所学的MATLAB知识建立了单容水箱实验系统的数学模型，并对系统的参数进行了辨识，用工业控制软件组态王6.5，使其具有报警画面，历史曲线，实时曲线，报表画面。

关键词：双储液罐，PID控制系统，单容水箱，组态王6.5ABSTRACTThis paper based on the configuration of the double tank water level single PID control system ,make water tank water level, water tank temperature detection, and water tank level control at a given value.Through the study on the structure of the experimental system, uselearned knowledge of MATLAB to establish a single volume tank experimental system mathematical model, and the parameters of the system are identified,use industrial control software kingview 6.5, enables it to have the alarm screen, historical curve, real-time curve, statements frame.KEY WORDS:Double liquid storage tank,PID control system,single volume tank，Configuration king 6.5目录摘要 (Ⅰ)ABSTRACT (Ⅱ)第1章绪论 0第2章系统总体方案 (1)2.1控制系统构成 (1)2.1控制系统过程 (1)第3章水箱建模及参数整定 (2)3.1 水箱的建模过程 (2)3.2 水箱液位的PID整定 (4)第4章组态王6.5简介与操作界面的设计 (5)4.1组态软件介绍 (5)4.2基于组态王6.5的液位控制系统上位机部分设计 (6)4.2.1上位机主控画面 (6)4.2.2上位机功能画面 (9)第5章结论与展望 (8)致谢 (9)参考文献 (10)第1章绪论随着现代科学技术的迅猛发展，工业生产的规模越来越大，结构也越来越复杂，从而使控制对象、控制器以及控制任务和目的日益复杂，而对系统的精度、响应速度和稳定性的要求却越来越高。

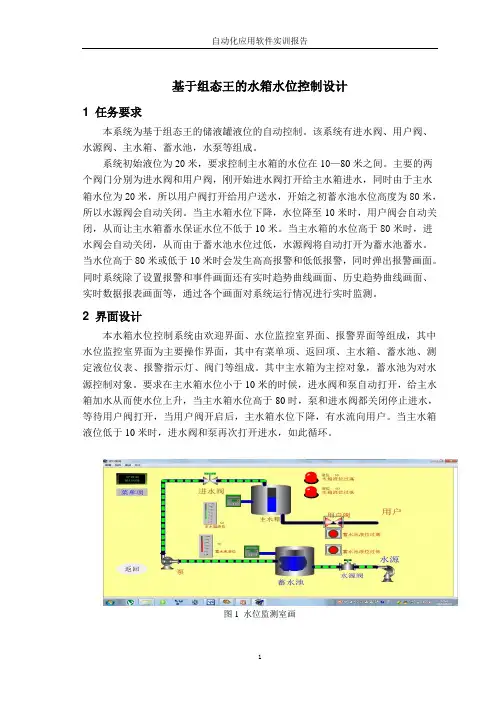

基于组态王的水箱水位控制设计1 任务要求本系统为基于组态王的储液罐液位的自动控制。

该系统有进水阀、用户阀、水源阀、主水箱、蓄水池，水泵等组成。

系统初始液位为20米，要求控制主水箱的水位在10—80米之间。

主要的两个阀门分别为进水阀和用户阀，刚开始进水阀打开给主水箱进水，同时由于主水箱水位为20米，所以用户阀打开给用户送水，开始之初蓄水池水位高度为80米，所以水源阀会自动关闭。

当主水箱水位下降，水位降至10米时，用户阀会自动关闭，从而让主水箱蓄水保证水位不低于10米。

当主水箱的水位高于80米时，进水阀会自动关闭，从而由于蓄水池水位过低，水源阀将自动打开为蓄水池蓄水。

当水位高于80米或低于10米时会发生高高报警和低低报警，同时弹出报警画面。

同时系统除了设置报警和事件画面还有实时趋势曲线画面、历史趋势曲线画面、实时数据报表画面等，通过各个画面对系统运行情况进行实时监测。

2 界面设计本水箱水位控制系统由欢迎界面、水位监控室界面、报警界面等组成，其中水位监控室界面为主要操作界面，其中有菜单项、返回项、主水箱、蓄水池、测定液位仪表、报警指示灯、阀门等组成。

其中主水箱为主控对象，蓄水池为对水源控制对象。

要求在主水箱水位小于10米的时候，进水阀和泵自动打开，给主水箱加水从而使水位上升，当主水箱水位高于80时，泵和进水阀都关闭停止进水，等待用户阀打开，当用户阀开启后，主水箱水位下降，有水流向用户。

当主水箱液位低于10米时，进水阀和泵再次打开进水，如此循环。

图1水位监测室画3 数据字典设计本系统中主要设计了12个变量，其中a代表具体主水箱的液位，其设定为内存整型，水源1用于提供用水变量设定为内存实型。

阀1，阀3分别为主水箱的进水阀和出水阀，定义为内存离散的，阀2用于为水源蓄水池供水。

泵和指示灯变量都为开关量，也被定义为内存离散型。

下面是数据字典的设计：图2 数据字典4 命令代码设计if(\\本站点\a<15)\\本站点\阀1=1;if(\\本站点\水源1<80){\\本站点\阀2=1;\\本站点\水源1=\\本站点\水源1+10;}if(\\本站点\阀1==1){if(\\本站点\水源1>=80){\\本站点\泵=1;\\本站点\水流控制=10;\\本站点\水源1=\\本站点\水源1-10;if(\\本站点\a<71)\\本站点\a=\\本站点\a+10;else{\\本站点\a=80;\\本站点\阀1=0;\\本站点\泵=0;\\本站点\水流控制=0;}}else{\\本站点\泵=0;\\本站点\水流控制=0;}}if((\\本站点\阀3==1)&&(\\本站点\a>=10)){\\本站点\a=\\本站点\a-5;}5 软件运行演示界面如图所示，图3是水位监控界面即整体的控制中心。

基于组态软件的罐区监控系统设计摘要储油罐是企业生产、储存、运输过程中的重要设备，因其储存的物质具有易燃、易爆和有毒等特点，一旦发生泄漏事故，不仅造成经济损失，环境污染，而且还可能引发更大的联锁失火、爆炸等恶性事故，给人们的生命财产带来重大的损失，甚至给社会带来灾难性的后果。

因此，加强储油罐区的安全监控，保证罐区的安全运行显得尤为重要。

近年来，随着计算机控制技术的发展，国内很多石化企业都对自己的罐区进行了自动化改造，提高了管理的自动化水平。

本文针对港口区储油罐区进行基于组态软件的监控系统设计，对储油罐区的液位、温度、等重要参数实现实时检测，实现火灾的自动探测和报警。

课题中分析了油品罐区工艺过程，研究了直接应用于危险区的新型远程I/O、采用DCS、现场总线技术及新型远程I/O，设计构成了三种罐区监控系统方案，并进行了详细的论述和比较。

针对监控系统进行了系统结构和软硬件的设计，利用组态软件具体设计并实现了监控功能。

课题完成将对提高罐区的自动化监控管理水平、降低工人的劳动强度、避免事故的发生具有一定的应用价值。

关键词：组态软件；储油罐区；PLC；监控系统Design of Configuration Software-based Tank AreaSupervisory Control SystemAbstractOil tanks are very important devices for oil production, store and transportation, since most of the materials stored are very easy to get flammable and explosive, in the event of leakage, it will not only cause economic loss, environmental pollution, but also may cause explosion and other serious accidents. Therefore, to enhance the security of oil tank area and ensure safe operation are of great importance.In recent years, with the fast development of Supervisory Control and Data Acquisition system, many domestic petrochemical enterprises have renovated their tanks to raise the production efficiency. In this paper, we designed configuration software-based supervisory control system for oil tank area. The supervisory control system can detect the liquid level, temperature, and other important parameters of the tanks. In addition, it's able to detect fire automatically.On the careful analysis of the oil tank area, we proposed three supervisory control programs, which are based on new remote I/O system, DCS and Fieldbus system. For each program, we made detailed explanation and comparison. For the demand of the project, we chose the third program which is based on remote I/O devices and PROFIBUS-DP Fieldbus. Finally we made detailed design of the supervisory control system and achieved function of supervisory and control of the system.The application of the system may be of great importance to enhance theproduction efficiency and reduce the worker's labor intension. The management level of the whole enterprise may be greatly improved.Key words: configuration software; oil tank; PLC; supervisory control system目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题的研究目的和意义 (1)1.2 国内外相关技术及其发展 (1)1.3 本课题研究的主要内容 (2)第2章罐区工艺流程 (4)2.1 罐区组成情况分析 (4)2.2 罐区工艺流程 (5)第3章罐区监控方案设计 (8)3.1 监控系统设计原则 (8)3.2 监控系统的设计方案比较 (9)3.3 系统监控方案确定 (15)第4章监控系统的硬件设计 (16)4.1 防爆装置设计 (16)4.1.1 安全栅选型 (16)4.1.2 安全栅设计 (17)4.2 操作站设计 (18)4.3 控制站设计 (19)4.4 远程I/O站设计 (20)4.4.1 远程I/O 设备的选型 (20)4.4.2 远程I/O站配置 (22)4.5 现场仪表的选择 (23)第5章系统的组态设计与实现 (26)5.1 组态软件的选择 (26)5.1.1 组态王的结构 (26)5.1.2 组态王的功能 (27)5.2 组态设计过程 (27)5.2.1 主监控画面设计与实现 (27)5.2.2 消防系统设计与实现 (30)5.2.3 港口输油系统设计与实现 (34)5.2.4 趋势曲线设计与实现 (36)5.2.5 报警画面设计与实现 (37)5.2.6 报表画面设计与实现 (37)第6章总结 (40)参考文献 (41)谢辞 (42)第1章绪论1.1 课题的研究目的和意义近年来随着我国经济的迅速发展，油品市场竞争日益激烈，储油罐区作为油品储存和销售的重要环节，在日益激烈的竞争面前将发挥出越来越重要的作用。

西安石油大学本科毕业设计（论文）西安石油大学2015届学士学位毕业论文储油罐液位控制的硬件系统设计学号：姓名：指导教师：专业：自动化系别：完成时间：2015年6月毕业设计（论文）任务书题目储油罐液位控制的硬件系统设计学生姓名学号专业班级设计（论文）内容及基本要求1．立式储罐直径：17m，储罐高：9m，存储介质：轻质油，罐内压力：0.1013MPa，最大输入流量：5 m2/h。

2.学习研究液位控制系统的基本原理和应用。

研究学习储油罐控制系统。

3.选择合适的硬件系统适当考虑系统可扩展性，实现储罐的单罐液位的监控。

液位控制精度1%。

4.学习储油罐仪表系统中的防爆知识，设计中按防爆标准选型。

5.系统硬件构成中应含变送器、执行器和监控设备。

6.完成相关资料检索和开题报告。

7.完成论文的写作和15000字符以上的英文资料翻译。

设计（论文）起止时间2015 年 1 月 5 日至2015 年 6 月12 日设计（论文）地点自动化实验室指导教师签名年月日系（教研室）主任签名年月日学生签名年月日储油罐液位控制的硬件系统设计摘要：我国石油资源丰富，采油炼油企业众多，储油罐是储存油品的重要设备,储油罐液位的精确计量和控制对生产厂库存管理及经济运行影响很大。

但国内许多反应罐、大型储油罐、加油站的液位计量仍采用人工检尺和分析化验的方法，其他参数的测定也没有实行实时动态测量和控制，这样易引发安全事故，无法为生产操作和管理决策提供准确的依据。

本系统针对上述问题，采用相应的传感器将油罐的液位数据传给采集卡，再将数据传给上位机，从而进行计算与分析。

在通过上位机把信号传给采集卡，采集卡把信号传给电磁阀，以此来控制储油罐的流出量，以达到控制液位的要求。

关键词：储油罐、液位控制、采集卡、电磁阀。

The hardware system design of oil tank level controlAbstract：Our country is rich in oil resources, many oil refineries.The storage tank is an important oil storage equipment.Accurate measurement and control of oil tank liquid level has great influence on the inventory management and economic operation of the factory. But the liquid level measurement of many reaction tanks, large oil tanks and gas stations is still the method of manual inspection and analysis,determination of other parameters also failed to implement the real-time dynamic measurement and control, so easy to cause safety accidents, unable to provide accurate basis for the production operation and management decision.The system is aimed at the above questions.The liquid level data of the oil tank is transmitted to the collecting card by using the corresponding sensor., and then sends the data to PC, So as to calculate and analyze.Pass the signal to the card by the upper computer, the signal is transmitted to the solenoid valve. To control the outflow of oil tanks and reach the level of control requirements.Key words:Storage tank, liquid level control, data acquisition card, solenoid valve.目录1绪论 (1)1.1 课题的背景及目的 (1)1.2 国内外研究现状 (2)1.3 课题研究的方法 (3)2 设计基本要求 (4)3设计的基本结构 (5)4 硬件选型和介绍 (6)4.1 差压式液位计 (7)4.1.1仪表简介： (7)4.1.2工作原理： (7)4.1.3 产品应用： (8)4.1.4 主要特点： (8)4.1.5 技术参数： (8)4.1.6带远传装置的液位计适用于下列工况 (9)4.1.7注意事项与日常维护 (9)4.1.8选型型谱 (10)4.2数据采集卡 (10)4.2.1 产品介绍 (10)4.2.2安装与测试 (12)4.2.3 软件的安装 (17)4.2.4信号的连接 (23)4.3 继电器 (25)4.4 电磁阀 (31)选型依据 (32)选型原则 (32)4.6 监控主机 (37)5 软件部分简介 (39)6 硬件基本设计 (40)6.1 二位式开关简述 (40)6.2 硬件的选择与连接 (40)7 结论 (43)参考文献 (44)致谢 (46)西安石油大学本科毕业设计（论文）1 绪论1.1 课题的背景及目的人们在日常生活以及工业生产经常遇到涉及到液位的检测问题，例如饮料、食品加工，居民生活用水的供应、溶液过滤、污水处理和化工生产等多种行业的生产过程中，通常要对液位进行检测。

《控制系统分析与综合》任务书题目:液位控制系统设计一、工程训练任务本实训综合运用自动化原理、PLC技术以及组态软件等相关课程，通过本实训的锻炼,使学生掌握自动化系统的基础理论、技术与方法，巩固和加深对理论知识的理解。

本课题针对液位控制系统作初步设计和基本研究，该系统能对水箱液位信号进行采集,以PLC为下位机,以工控组态软件组态王设计上位机监控画面, 运用PID控制算法对水箱液位进行控制。

二、工程训练目的通过本次工程训练使学生掌握运用组态王软件及PLC构建工业控制系统的能力，增强学生对PLC控制系统以及组态王软件的应用能力，培养学生解决实际问题的能力，为今后从事工程技术工作、科学研窕打下坚实的基础.三、工程训练内容1）确定PLC的I/O分配表：2）根据PID控制算法理论,运用PLC程序实现PID控制算法：3）编写整个液位控制系统实训项目的PLC控制程序；4）在组态王中定义输入输出设备：5）在组态王中定义变量；6）设计上位机监控画面；7）进行系统调试。

四、工程训练报告要求报告中提供如下内容：1、目录2、任务书3、正文4、收获、体会5、参考文献五、工程训练进度安排周次工作日工作内容1布置课程设计任务，查找相关资料第2完成总体设计方案—3完成PLC程序设计周45完成监控画面设计第1调试2二3准备训练报告周4完成训练报告并于下午两点之前上交5答辩六、工程训练考核办法本工程训练满分为IOO分，从工程训练平时表现、工程训练报告及工程训练答辩三个方面进行评分，其所占比例分别为20%、40%、40%o总体设计方案2o 1关于组态王的概述组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理.它基于Microsoft Windows XP/NT/2000操作系统,用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。

《自动化与仪器仪表》２０１１年第１期（总第１５３期）２７基于ＫｉｎｇＶｉｅｗ的储备罐群液位监控系统设计＊杨柳春，李红萍（兰州石化职业技术学院 甘肃兰州，７３００６０）摘　要：针对炼厂、油库、酿酒等企业的储备或发酵罐群液位监控的需要，应用组态控制技术，提出了基于Ｋｉｎｇｖｉｅｗ组态软件的罐群液位监控系统的设计方案。

系统以８９Ｃ５１单片机为罐群液位监控系统的主控器，用Ｋｉｎｇｖｉｅｗ组态软件设计友好的人机对话界面，来监控罐群液位控制系统的实时运行状态。

实验证明，该系统具有良好的理论研究和工程实际应用价值。

关键词：Ｋｉｎｇｖｉｅｗ；单片机；串行通信；罐群液位；监控系统Abstract: In this paper, refineries, oil depots, wine and other business groups reserve or fermentation tank level monitoring of the needs of multi-application configuration control, configuration software is proposed based on multi-KingView tank level monitoring system design. 89C51 single chip system for multi-master tank level monitoring system, with KingView friendly configuration software design interactive interface, to monitor the tank level control system and more time running. Experimental results show that the system has a good theoretical and practical engineering application.Key words: KingView ; SCM ; Serial communication ; Multi-tank liquid level ; Monitoring system中图分类号：ＴＰ３６８．１ 文献标识码：Ｂ 文章编号：１００１－９２２７（２０１１）０１－００２７－０３收稿日期：２０１０－０９－２６作者简介：，杨柳春（１９５６－），男，浙江诸暨人，大学本科，副教授，主要研究方向为工业电气自动化。

1《控制系统分析与综合》任务书题目：液位控制系统设计一、工程训练任务本实训综合运用自动化原理、PLC技术以及组态软件等相关课程，通过本实训的锻炼，使学生掌握自动化系统的基础理论、技术与方法，巩固和加深对理论知识的理解。

本课题针对液位控制系统作初步设计和基本研究，该系统能对水箱液位信号进行采集，以PLC为下位机，以工控组态软件组态王设计上位机监控画面，运用PID控制算法对水箱液位进行控制。

二、工程训练目的通过本次工程训练使学生掌握运用组态王软件及PLC构建工业控制系统的能力，增强学生对PLC控制系统以及组态王软件的应用能力，培养学生解决实际问题的能力，为今后从事工程技术工作、科学研究打下坚实的基础。

三、工程训练内容1) 确定PLC的I/O分配表；2) 根据PID控制算法理论，运用PLC程序实现PID控制算法；3) 编写整个液位控制系统实训项目的PLC控制程序；4) 在组态王中定义输入输出设备；5) 在组态王中定义变量；6)设计上位机监控画面；7)进行系统调试。

四、工程训练报告要求报告中提供如下内容：1、目录2、任务书3、正文4、收获、体会5、参考文献五、工程训练进度安排六、工程训练考核办法本工程训练满分为100分，从工程训练平时表现、工程训练报告及工程训练答辩三个方面进行评分，其所占比例分别为20%、40%、40%。

2总体设计方案2.1 关于组态王的概述组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

它基于Microsoft Windows XP/NT/2000 操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。

采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。

它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。

基于组态王的储油罐液位控制的监控软件系统设计储油罐液位控制是油田生产过程中非常重要的一环，它直接关系到油田生产的安全和效率。

为了提高储油罐液位控制的精度和可靠性，需要设计一种基于组态王的监控软件系统。

首先，该监控软件系统需要实现对储油罐液位的实时监控功能。

通过传感器可以实时获取液位数据，并通过硬件接口与监控软件系统进行通信。

监控软件系统可以实时显示储油罐液位的数据，并根据预设的上下限值进行报警和控制。

其次，该监控软件系统需要具备数据采集和存储功能。

由于储油罐液位的数据量较大，需要通过数据采集技术将其实时采集并存储到数据库中。

监控软件系统可以提供数据查询和统计分析功能，以便管理人员对储油罐液位数据进行分析和决策。

第三，该监控软件系统需要实现液位控制功能。

通过软件界面，管理人员可以对液位控制参数进行设置，并且可以手动控制储油罐液位。

当监控软件系统检测到液位超出预设的上下限值时，可以通过逻辑控制器控制液位传感器，自动进行液位补充或排放操作。

第四，该监控软件系统需要具备远程监控和控制功能。

通过网络通信技术，监控软件系统可以实现对储油罐液位的远程监控和控制。

管理人员可以通过远程终端设备实时监测储油罐液位，并对液位进行远程控制操作。

第五，该监控软件系统需要具备报警功能。

当液位超出预设的上下限值时，监控软件系统可以通过声音、图像或短信等方式进行报警，以提醒管理人员及时采取措施。

最后，该监控软件系统需要具备良好的界面设计和用户友好性。

通过组态王的图形化界面设计功能，可以设计出直观、简洁、易于操作的监控软件界面，方便管理人员进行操作和管理。

总之，基于组态王的储油罐液位控制的监控软件系统设计可以实现液位实时监控、数据采集和存储、液位控制、远程监控和控制、报警功能等，提高储油罐液位控制的精度和可靠性，提高油田生产的安全和效率。
