绪论、设计综述1、什么是水利工程？水利工程按其承担的任务可分为哪几种？按其对水的作用可分为哪几种?水利工程：对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而兴建的各项工程。
其承担的任务可分为：防洪工程、农田水利工程、水力发电工程、城市供水及排水工程、航道及港口工程、环境水利工程、综合利用水利工程等。
按其对水的作用可分为：蓄水工程、排水工程、取水工程、输水工程、提水工程、水质净化和污水处理工程等。
2、什么是水利枢纽？什么是水工建筑物？水工建筑物按其作用可分为哪几种？水工建筑物：为了满足防洪要求，获得灌溉、发电、供水等方面的效益，需要在河流的适宜地段修建不同类型的建筑物，用来控制和分配水流，这些建筑物统称为水工建筑物。
水利枢纽：由不同类型水工建筑物组成的综合体称为水利枢纽。
按其作用可分为：挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物、专门建筑物。
3、水工建筑物的特点（也是水利工程的特点）有哪些？①工作条件复杂②受自然条件制约，施工难度大③效益大，对环境影响也大④失事后果严重。
4、我国水利部颁发的规范中水利枢纽和水工建筑物各划分了几个等别？水工建筑物的结构安全级别划分了几级？水利水电工程根据其规模、效益和在国民经济中的重要性分为五等（Ⅰ-Ⅴ）水利水电工程中的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。
水工建筑物的结构安全界别分为三级（Ⅰ-Ⅲ）。
重力坝1、重力坝的概念、重力坝的工作原理是什么？重力坝的特点有哪些？按构造分、按作用分重力坝分别有哪些类型？重力坝是用混凝土或石料等材料修筑，主要依靠坝体自重保持稳定的坝。
重力坝的工作原理：重力坝在水压力及其他荷载作用下，主要依靠坝体自身产生的抗滑力来满足稳定要求，同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力，以满足强度要求。
重力坝的特点：优点：①安全可靠②对地形地质条件适应性强③枢纽泄洪问题容易解决④便于施工导流⑤施工方便⑥结构作用明确。
水工建筑物考试大纲(20124011)第一章绪论目前我国水利水电工程高坝建设的历史之最：世在建的最高双曲拱坝：锦屏一级水利枢纽工程，高305m。
界最高的面板堆石坝：水布垭面板堆石坝，高233m。
世界上最高碾压混凝土坝：龙滩水利枢纽，高216.5m。
最大的枢纽工程:三峡大坝各种水工建筑物的作用：一般(1)挡水建筑物：如坝、堤防、水闸及施工围堰等。
(2)泄水建筑物：如设于河床的溢流坝、泄水闸、泄水孔，设于河岸的溢洪道、泄水隧洞等。
(3)输水建筑物：如引水隧洞、引水涵管、渠道、渡槽、倒虹吸管、输水涵洞等。
(4)取(进)水建筑物：如深式进水口、进水塔和各种进水闸等。
(5)整治建筑物：如丁顺坝、潜坝、导流堤、防波堤、护底、护岸等。
专门(1)水力发电建筑物：如水电站厂房、前池、调压井等。
(2)农田水利建筑物：如专为农田灌溉用沉沙池、冲沙闸等。
(3)水运建筑物：如船闸、升船机、鱼道、过木道等。
水工建筑物、水利枢纽的定义：水工建筑物：为满足防洪、发电、灌溉、供水、航运等任务在河流的适宜段修建的建筑物。
(完成各项任务所需要的建筑物)水利枢纽：对于开发河川水资源来说，常须在河流适当地段集中修建几种不同类型与功能的水工建筑物，以控制水流并便于协调运行和管理，这一多种水工建筑物组成的综合体就称为水利枢纽。
（不同类型水工建筑物组成的综合体）防洪工程的措施，水利工程的优缺点：防洪工程的基本措施：（1）上拦：治本，拦蓄洪水控制泄量；（2）下排：治标，疏通河道，提高行洪能力。
（3）两岸分滞：设蓄滞洪区分洪减流。
（4）应着重关注水土保持。
（5）同时建立洪水预报、预警系统和洪水保险制度。
水利工程优缺点（1）工作条件的复杂性。
（2）受自然条件制约，施工难度大。
（3）对自然环境及社会环境影响大。
①利：兼顾发电、灌溉、供水、养殖、旅游、治理旱涝灾害等。
②弊：库区：淹没、滑坡坍岸、水库淤积、生态变化、水温变化、水质变化、气象变化、诱发地震、卫生条件恶化。
建造师一级水利水电讲义之水工建筑物分类建造师一级水利水电讲义之水工建筑物分类水工建筑物一般按它的作用和使用时期等来进行分类。
（一）水工建筑物按作用分类水工建筑物按其作用可分为挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。
1．挡水建筑物。
是用来拦截江河，形成水库或壅高水位的建筑物，如各种坝和水闸，或用以抗御洪水，如沿江河海岸修建的堤防、海塘等。
2．泄水建筑物。
是用于宣泄多余洪水量、排放泥沙和冰凌，以及为了人防、检修而放空水库、渠道等，以保证大坝和其他建筑物安全的建筑物。
如各种溢流坝、坝身泄水孔、岸边溢洪道和泄水隧洞等。
3．输水建筑物。
是为了发电、灌溉和供水的需要，从上游向下游输水用的建筑物，如引水隧洞、引水涵管、渠道、渡槽、倒虹吸等。
4．取（进）水建筑物。
是输水建筑物的首部建筑物，如引水隧洞的进水口段、灌溉渠首和供水用的进水闸、扬水站等。
5．整治建筑物。
是用以改善河流的水流条仵，调整河流水流对河床及河岸的作用以及为防护水库、湖泊中的波浪和水流对岸坡冲刷的建筑物，如丁坝、顺坝、导流堤、护底和护岸等。
6．专门为灌溉、发电、过坝需要而兴建的建筑物。
（1）水电站建筑物：如水电站用的压力管道、压力前池、调压室、电站厂房。
（2）灌溉、排水建筑物：如灌溉渠道上的节制闸、分水闸和渠道上的建筑物（渡槽、倒虹吸、跌水等）。
（3）水运建筑物：保证河流通航及浮运木材而修建的建筑物，如升船机、船闸、筏道、码头等。
（4）给水、下水建筑物：如自来水厂的抽水站、滤水池和水塔，以及排除污水的下水道等。
（5）渔业建筑物：为了使河流中鱼类通过闸坝而修建的鱼道、升鱼机等。
有些水工建筑物在枢纽中所起的作用并不是单一的。
例如溢流坝既起挡水作用，又起泄水作用；水闸既可挡水，又能泄水，还可作为灌溉渠首或供水工程的取水建筑物等。
在水利枢纽布置时，应尽量使一个建筑物起到多种作用。
（二）水工建筑物按使用时期分类水工建筑物按使用时期分为永久性建筑物和临时性建筑物。
第一章绪论1.水利枢纽与水工建筑物的基本概念为满足防洪要求，获得灌溉、发电、供水等方面的效益，需要在河流的适宜地段修建不同类型的建筑物，用来控制和分配水流，这些建筑物统称为水工建筑物，而不同类型的水工建筑物组成的综合体称为水利枢纽。
第二章水工建筑物设计综述1.水工建筑物的分类和水工建筑物的分级水工建筑物按承担任务分：挡水建筑物、泄水建筑物、输水建筑物、取水建筑物、整治建筑物（导流堤、护岸、护底等）、专门建筑物（水闸、船闸、升船机等）将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等。
水利水电工程的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及在工程中的作用和重要性划分为五级和三级。
2.水利工程的特点（1）工作条件复杂（2）受自然条件制约，施工难度大（3）效益大，对环境影响也大（4）失事后果严重（5）个别性强3.作用效应组合、作用效应分析方法作用：指外界环境对水工建筑物的影响。
主要作用有：重力、水作用、渗透水作用、风及波浪作用、冰及冰冻作用、温度作用、土及泥沙作用、地震作用等作用效应：建筑物对外界作用的响应。
如：应力、变形、振动等荷载：在进行结构分析时，如果一开始即可用一个明确的外力来代表外界环境的影响，则此作用称为荷载，也叫直接荷载。
直接荷载如：自重、水荷载间接荷载：在进行结构分析时，无法用一个明确的外力来表示，其作用及产生的作用效应只能在结构分析中同步求出。
建筑物的作用效应分析方法：○1数学模型：物理模型（模型试验）○2经验类比○3解析法、差分法、有限元第一类正常运用情况下的基本组合、第二类为施工检修组合、第三类为非常情况下的特殊组合作用效应组合4.水工建筑物安全储备的表达方法、设计准则安全储备：1.单一安全系数法； 2.分项系数极限状态设计法极限状态：当整个结构(包括地基)或结构的一部分超过某一特定状态，结构就不能满足设计规定的某种功能要求时，称此种特定状态为该功能的极限状态。
第一章绪论*1，水资源具有储量的有限性、补给更新的循环性、时空分布的不均匀性、利与害的两重性，以及可储藏可输移等特点。
2，用来控制和分配水流，这些建筑物统称为水工建筑物，而不同类型水工建筑物组成的综合体称为水利枢纽。
3，水工建筑物按其作用可以分为：挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、政治建筑物、专门建筑物。
*4，水利工程的特点：1，工作条件复杂；2，受自然条件制约，施工难度大；3，效益大，对环境影响也大；4，失事后果严重第二章水工建筑物设计综述1，现代水利工程的特点：1,受自然条件制约，工程条件复杂多变；2，施工难度大，对环境和自然的影响也大；3，社会、经济效益高，与经济系统联系密切；4，工程失事的后果严重。
*2,工程设计步骤：技术预测一信息分析一科学类比一系统分析一方案设计一功能分析一安全分析f施工方案f经济分析f综合测评。
3，水利水电工程分等分级的意义：水利工程失常，会直接影响经济效益，而工程失事，将给社会带来巨大的财产损失和认为的灾害。
水利是过敏经济的基础产业,工作失常会导致社会经济运转受到阻滞和破坏,甚至形成社会问题。
因此,应从社会经济全局的利益出发,高度重视工程安全,将之与经济性合理地统一考虑。
有关规范将水利水电工程按重要性分等,将枢纽中的建筑物分级,就是体现了这种意图。
4,水利水电工程按其工程规模、效益和在国民经济中的重要性分成五等。
永久性水工建筑物和临时性水工建筑物,根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。
5,永久性建筑物系指工程运行期间使用的建筑物。
根据其重要性分为：1,主要建筑物。
系指失事后将造成下游灾害或严重影响工程效益的建筑物,如堤坝、水闸、电站厂房及泵站等。
2,次要建筑物。
系指失事后不致造成下游灾害或对工程效益影响不大,并易于修复的建筑物,如挡土墙、导流墙及护岸等。
6,为了保证建筑物安全,必须在规划、设计阶段详加分析,保证其在蓄水及泄水能力,结构强度及稳定性等方面均有一定的安全储备。
1、水工建筑物分为哪几类？各自的作用是什么？答:挡水;泄水;输水；引水；整治；专门建筑物。
挡水建筑物：拦截或约束水流，抬高水位及调蓄水量。
泄水建筑物：保证水利枢纽安全宣泄水库，湖泊及河渠多余水量。
输水建筑物:输送库水或河水以满足灌溉,发电或工业用水.引水建筑物:从水库中或河流取水满足各种用水要求。
整治建筑物：改善河道水流条件，调整河势，稳定河槽，维护航道及保护河岸。
专门建筑物:专门为发电，航运，过鱼及过木等单一目的而设置。
2、水利工程等级划分的目的是什么？依据是什么?答：为了妥善解决水利工程建设中安全性和经济性的矛盾，对水利枢纽进行分等,水工建筑物进行分级,等级越高者，在规划，设计，施工和管理等方面要求也越高等级的划分通常依据，工程规模，水库总库量,防洪区域及面积，排涝面积，灌溉面积，供水范围及水电站装机容量。
3、水工建筑物特点有哪些?答：复杂性,艰巨性，个别性，显著性4、水库枢纽三大件指哪三类建筑物？答：挡水建筑物，泄水建筑物，输水建筑物是水库枢纽的三大件5、按水闸作用分有几类?按闸室结构形式如何分类？答：进水闸，节制闸，排水闸，分洪闸，挡潮闸按闸室结构：开敞式，涵洞式，双层式6、水闸由哪几部分组成？各起什么作用?答：闸室段，上游连接段及下游连接段闸室是水闸的主体部分起着挡水和调节水流的作用上游连接段包括上游翼墙，铺盖，护底，上游防冲槽及上游护坡，上游翼墙能使水流平顺的进入闸孔，保护闸前河岸不受冲刷，同时还有侧向防渗作用。
铺盖主要起防渗作用，护底起着保护河床的作用，上游防冲槽可防止河床冲刷，保护上游连接段起点不致遭受损坏下游连接段包括下游翼墙，消力池，海曼,下游防冲槽及下游湖泊,下游翼墙能使闸室水流均匀扩散，防冲和防渗作用，消力池作用是消除过闸水流动能，防冲作用。
海曼消除剩余能量，保护河床不受冲刷。
下游防冲槽是海漫末端的防冲措施。
7、闸孔型式有哪几种？各自优缺点及适用条件是什么？答:宽顶堰孔口,低堰孔口，胸墙孔口宽顶堰孔口：8、水闸底板高程如何确定？答:9、水闸采用什么消能方式?为什么？答：底流式,面流式和挑流式对于各类地基而言用中，低水头的水闸，采用底流式消能方式最经济适用水闸下游尾水深度较大且变化较小,河床及岸坡抗冲能力较强时，可采用面流式当水闸承受水头较高,闸后河床为较坚硬的岩体时可采用挑流式10、海漫的作用是什么?对材料有什么要求？海漫是消除过闸水流的剩余动能，减缓分布不均匀，流速的水流及紊动比较厉害的水流根据水流流速可以选着干砌块石，浆砌块石，混凝土，石笼,梢捆及堆石11、什么叫地下轮廓线和闸基防渗长度？如何确定闸基防渗长度?防渗长度有何特征？对于不同类型的地基应如何布置地下轮廓线？地下轮廓线即为水闸上游铺盖和闸底板等不透水部分和地基的接触线，其长度称为闸基防渗长度.《水闸设计规范》总结了我国四十多年来的建闸经验,提出了闸基防渗长度应满足：L=C△H(L ：闸基防渗长度,C ：容许渗径系数，△H:上下游水位差。

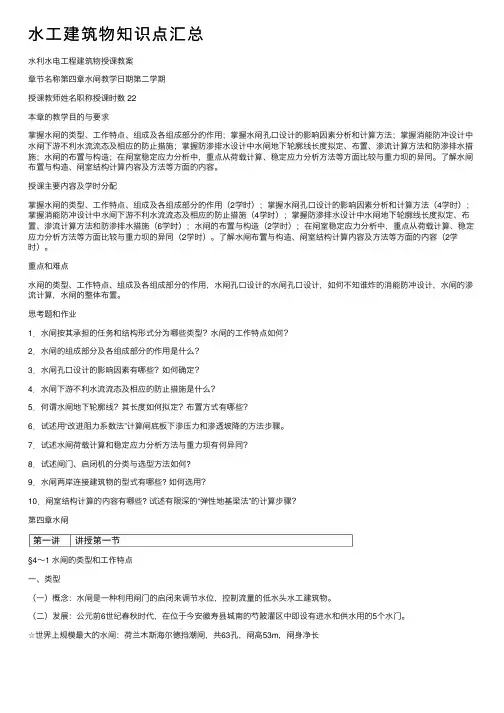

⽔⼯建筑物知识点汇总⽔利⽔电⼯程建筑物授课教案章节名称第四章⽔闸教学⽇期第⼆学期授课教师姓名职称授课时数 22本章的教学⽬的与要求掌握⽔闸的类型、⼯作特点、组成及各组成部分的作⽤；掌握⽔闸孔⼝设计的影响因素分析和计算⽅法；掌握消能防冲设计中⽔闸下游不利⽔流流态及相应的防⽌措施；掌握防渗排⽔设计中⽔闸地下轮廓线长度拟定、布置、渗流计算⽅法和防渗排⽔措施；⽔闸的布置与构造；在闸室稳定应⼒分析中，重点从荷载计算、稳定应⼒分析⽅法等⽅⾯⽐较与重⼒坝的异同。
了解⽔闸布置与构造、闸室结构计算内容及⽅法等⽅⾯的内容。
授课主要内容及学时分配掌握⽔闸的类型、⼯作特点、组成及各组成部分的作⽤（2学时）；掌握⽔闸孔⼝设计的影响因素分析和计算⽅法（4学时）；掌握消能防冲设计中⽔闸下游不利⽔流流态及相应的防⽌措施（4学时）；掌握防渗排⽔设计中⽔闸地下轮廓线长度拟定、布置、渗流计算⽅法和防渗排⽔措施（6学时）；⽔闸的布置与构造（2学时）；在闸室稳定应⼒分析中，重点从荷载计算、稳定应⼒分析⽅法等⽅⾯⽐较与重⼒坝的异同（2学时）。
了解⽔闸布置与构造、闸室结构计算内容及⽅法等⽅⾯的内容（2学时）。
重点和难点⽔闸的类型、⼯作特点、组成及各组成部分的作⽤，⽔闸孔⼝设计的⽔闸孔⼝设计，如何不知谁炸的消能防冲设计，⽔闸的渗流计算，⽔闸的整体布置。
思考题和作业1．⽔闸按其承担的任务和结构形式分为哪些类型？⽔闸的⼯作特点如何？2．⽔闸的组成部分及各组成部分的作⽤是什么？3．⽔闸孔⼝设计的影响因素有哪些？如何确定？4．⽔闸下游不利⽔流流态及相应的防⽌措施是什么？5．何谓⽔闸地下轮廓线？其长度如何拟定？布置⽅式有哪些？6．试述⽤“改进阻⼒系数法”计算闸底板下渗压⼒和渗透坡降的⽅法步骤。
7．试述⽔闸荷载计算和稳定应⼒分析⽅法与重⼒坝有何异同？8．试述闸门、启闭机的分类与选型⽅法如何?9．⽔闸两岸连接建筑物的型式有哪些? 如何选⽤？10．闸室结构计算的内容有哪些? 试述有限深的“弹性地基梁法”的计算步骤？第四章⽔闸§4～1 ⽔闸的类型和⼯作特点⼀、类型（⼀）概念：⽔闸是⼀种利⽤闸门的启闭来调节⽔位，控制流量的低⽔头⽔⼯建筑物。
水工建筑物重点基础知识总结水工建筑物啊，就是咱们用来和水打交道的大工程，主要任务就是管好水、用好水，防患于未然。
来，咱们简单聊几个重点：1. 不同的“水管家”坝：就像是个大胖子拦在河中间，肚子（水库）里能装好多水，发电啊、防洪啊、灌溉啊，全能。
堤：河两岸的守护者，像是长城一样，专门抵挡洪水，保护两岸居民不被水淹。
闸门：想象成水的大门，想放水就开，想存水就关，控制水位的小能手。
渠道：水的专属高速公路，把水从一个地方引导到另一个地方，农田灌溉、城市供水全靠它。
涵洞：水下的秘密通道，让水在路下面过，车在上面跑，互不影响。
泵站：相当于水的电梯，能把低处的水抽到高处，解决地形差异问题。
2. 设计时得想周到稳如泰山：得保证这些建筑能经得起水压、土压，还有天灾的考验，稳稳当当的。
耐用才是硬道理：材料得选好的，耐腐蚀、耐磨损，用个几十年不成问题。
钱得花在刀刃上：建的时候得精打细算，既要好用，还得经济实惠。
保护环境：修的时候得考虑到对生态的影响，别伤了鱼啊鸟啊的家。
3. 施工讲究多打好地基：就像盖房子先要打地基一样，得加固，用灌浆啊、打桩啊，让建筑物站得稳稳的。
混凝土活儿得细：浇筑混凝土是个技术活，温度、湿度都得控制好，还得好好养护，不能有裂缝。
防水大作战：特别是坝，得防渗，就像给它穿了防水衣，一滴水都不漏。
监工得紧：施工时得有眼睛盯着，用仪器测着，发现问题马上解决，安全第一。
4. 安全和维护不能忘风险得提前想：万一出啥事，得有应急方案，不能措手不及。
定期保养：跟车一样，得定期检查，清理垃圾，保证一切运转正常。
爱护环境：建的时候尽量少破坏，用的时候多想想怎么保护周围的花花草草和小动物。
这就是水工建筑物的一些基础知识，说白了，就是要让这些大家伙既安全可靠，又能和谐地融入自然环境，为我们的生活服务。

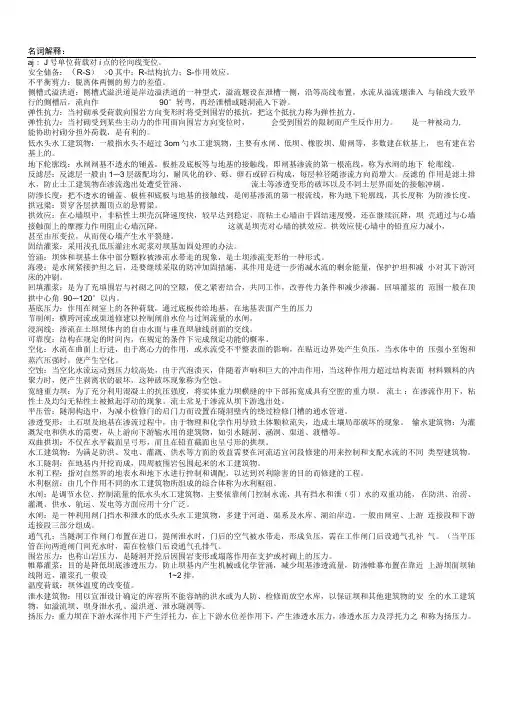

名词解释：aj : J号单位荷载对i点的径向线变位。
安全储备：（R-S）>0其中：R-结构抗力；S-作用效应。
不平衡剪力：脱离体两侧的剪力的差值。
侧槽式溢洪道：侧槽式溢洪道是岸边溢洪道的一种型式，溢流堰设在泄槽一侧，沿等高线布置，水流从溢流堰泄入与轴线大致平行的侧槽后，流向作90°转弯，再经泄槽或隧洞流入下游。
弹性抗力：当衬砌承受荷载向围岩方向变形时将受到围岩的抵抗，把这个抵抗力称为弹性抗力。
弹性抗力：当衬砌受到某些主动力的作用而向围岩方向变位时，会受到围岩的限制而产生反作用力。
是一种被动力, 能协助衬砌分担外荷载，是有利的。
低水头水工建筑物：一般指水头不超过3om勺水工建筑物，主要有水闸、低坝、橡胶坝、船闸等，多数建在软基上，也有建在岩基上的。
地下轮廓线：水闸闸基不透水的铺盖，板桩及底板等与地基的接触线，即闸基渗流的第一根流线，称为水闸的地下轮廊线。
反滤层：反滤层一般由1〜3层级配均匀，耐风化的砂、砾、卵石或碎石构成，每层粒径随渗流方向而增大。
反滤的作用是滤土排水，防止土工建筑物在渗流逸出处遭受管涌、流土等渗透变形的破坏以及不同土层界面处的接触冲刷。
防渗长度：把不透水的铺盖、板桩和底板与地基的接触线，是闸基渗流的第一根流线，称为地下轮廓线，其长度称为防渗长度。
拱冠梁：贯穿各层拱圈顶点的悬臂梁。
拱效应：在心墙坝中，非粘性土坝壳沉降速度快，较早达到稳定，而粘土心墙由于固结速度慢，还在继续沉降，坝壳通过与心墙接触面上的摩擦力作用阻止心墙沉降，这就是坝壳对心墙的拱效应。
拱效应使心墙中的铅直应力减小，甚至由压变拉，从而使心墙产生水平裂缝。
固结灌浆：采用浅孔低压灌注水泥浆对坝基加固处理的办法。
管涌：坝体和坝基土体中部分颗粒被渗流水带走的现象，是土坝渗流变形的一种形式。
海漫：是水闸紧接护坦之后，还要继续采取的防冲加固措施，其作用是进一步消减水流的剩余能量，保护护坦和减小对其下游河床的冲刷。
回填灌浆：是为了充填围岩与衬砌之间的空隙，使之紧密结合，共同工作，改善传力条件和减少渗漏。
水工建筑物基础知识一、水利枢纽1.什么是水利水电工程枢纽？为了满足防洪需求,获得发电,灌溉,供水,航行等方面的综合效益,需要在河流的适宜段修建不同类型的建筑物,用来控制和支配水流.这些建筑物通称为水工建筑物,而不同功能的水工建筑物组成的综合体称为水利水电工程枢纽.2.水工建筑物按其作用可分为几类？水工建筑物种类繁多，但按其作用可以分为挡水建筑物，泄水建筑物，输水建筑物，取(进)水建筑物，整治建筑物，专门为灌溉、发电、过坝需要而兴建的建筑物等六类。
但是，应当指出的是，有些水工建筑物的功能并非单一，难以严格区分其类型。
如各种溢流坝既是挡水建筑物，又是泄水建筑物；水闸既能挡水，又可泄水，有时还作为灌溉渠首或供水工程的取水建筑物，等等。
3.什么是挡水建筑物？用于拦截江河水流，形成水库或空高上游水位的建筑物。
如各种坝和水闸以及为抗御洪水或挡潮沿江河岸修建的堤防、海塘等。
4.水库有哪些特征水位及相应库容？库容大小决定着水库调节径流的能力和它所能提供的效益。
因此，确定水库特征水位及其相应库容是水利水电工程规划、设计的主要任务之一。
(1) 死水位和死库容水库正常运用情况下允许水库消落到最低的水位称为死水位，该水位以下的库容即死库容。
除特殊情况外，死库容不参与径流调节，即不能动用这部分水库的水量。
(2) 正常蓄水位和兴利库容水库正常运用情况下，为满足设计的兴利要求，在设计枯水年(或枯水段)开始供水时应蓄到的水位，称为正常蓄水位，又称设计兴利水位。
该水位与死水位间的库容即兴利库容。
正常蓄水位到死水位间的水库深度称为消落深度或工作深度。
(3) 防洪限制水位水库在汛期允许兴利蓄水的上限水位称为防洪限制水位。
可根据洪水特性和防洪要求，对汛期不同时期分段拟定。
(4) 防洪高水位和防洪库容当退下游防护对象的设计洪水位时，水库为控制下泄流量而拦蓄洪水，这时在坝前达到的最高水位称为防洪高水位。
该水位与防洪限制水位间的库容称为防洪库容。
绪论1、水利枢纽–––由几种不同类型与功能的水工建筑物聚合一起组成的建筑物群，以控制水流并便于协调运行与管理2、水工建筑物–––凡实现某一水利、水电功能为防洪、发电、灌溉、的建筑物，如控制水位，调节水流，兴利除害。
二、水工建筑物分类：(按功能分)(一) 挡水建筑物：如拦河坝、堤防、施工围堰等；功能：拦截或约束水流。
(二) 泄水建筑物：如溢流坝、泄水闸(孔)、河岸溢洪道、泄水隧洞；功能：宣泄多余洪水降低水位放空。
(三) 输水建筑物：引水隧洞、涵管、渠道、渡槽、倒虹吸管、输水涵洞等；功能：将水源从一处输送到另一处。
(四) 取水建筑物：取水口、进水闸、扬水泵站等；功能：从水源取水以达应用之目的。
(五) 整治建筑物：丁坝、顺坝、潜坝、导流坝、防波堤、护岸等；功能：改善河道水流条件，调整河势，稳定河床(槽)，保护河岸。
(六) 专门性不工建筑物三、水工建筑物的特点1、工作条件的复杂性：表现在作用因素的复杂性；2、设计选型的独特性：表现在地质条件，自然条件千差万别，不可能标准化；3、施工建造的艰巨性：施工条件复杂，工程量巨大；4、失事后果的严重性。
四河川水利枢纽对环境的影响一、物理影响1、上游水位抬高：淹没、浸没→移民问题；2、下游水位降低，地下水位下降→可能引起干旱； 3、水库淤积； 4、库区小气候变化。
二、生态影响1、渔业；2、水温；3、库水化学成份五水利枢纽及水工建筑物等级划分一、分等分级的必要性：一项水利枢纽工程的成败对国际民生有着直接影响，但不同规模的工程其影响程度也不同。
(1)安全可靠性(2)经济合理性 (1)(2)失事后的影响程度,二者统一起来二、如何对水利枢纽及水工建筑物分等分级1、按现行规范进行分等分级：主要依据：①工程规模；②效益；③重要性。
分等：共五等；分级：共五级。
若指标分属几个不同等级，以最高等别为准。
第二章重力坝一重力坝的工作原理：①依靠坝体自重在坝基面上产生摩阻力来抵抗水平水压力以达到稳定要求②利用坝体自重在水平截面上产生的压应力来抵消由于水压力引起的拉应力以满足强度要求。
二重力坝与其他坝型相比具有的显著特点表现在：①重力坝筑坝材料抗冲能力强–––坝顶溢流，利用较低的坝块，底孔导流；②重力坝结构简单，一般可不设河岸溢洪道或泄水隧洞，便于施工；③对地形地质条件适应性较好,但对地基要求高于土石坝，要求地基有较高的承载能力；④由于坝与坝基接触面积大，受扬压力作用亦较大，故需采取有效的防渗排水措施,降低扬压力，增强坝体稳定，改善应力状况；⑤大坝坝体大，材料强度不能充分发挥，坝体应力一般不大，材料强度不能充分发挥，不同部位采用不同标号砼，以降低造价；⑥坝体体积大，水泥用量多，水化热高，易引起开裂，温度控制问题突出；二、重力坝的类型1、实体重力坝2、宽缝重力坝3、空腹重力坝4、预应力重力坝第二节重力坝的荷载主要荷载：①自重；②上、下游坝面水压力；③扬压力；④浪压力；⑤泥沙压力；⑥地震荷载；⑦冰压力等。
一、荷载计算(一) 坝体自重–––维持大坝稳定的主要荷载(二) 坡面上的水压力1、静水压力：p=ν0y y––水深上游倾斜时，分解水平水压力＋垂直水压力2、动水压力溢流坝段溢流，反弧段动水压力(三)扬压力(取决于地基地质条件，防渗排水措施，坝体结构形式)1、坝基面的扬压力①无防渗排水措施②有防渗帷幕和排水 α––扬压力折减系数2、坝体内部扬压力分下游水位以上、以下两种情况： 1）下游水位以上2) 下游水位以下第三节 重力坝的稳定分析稳定分析的主要目的：验算重力坝在各种可能荷载组合下的稳定安全度。
基岩上重力坝失稳的可能情况： ① 坝体沿抗剪能力不足的薄弱面产生滑动a) 沿坝与基岩接触面的滑动； b) 沿坝基岩体内连续软弱结构而产生的深层滑动② 水平荷载作用下图a) 上游坝踵以下岩体受拉产生倾斜裂缝;b) 下游坝踵以下岩体受压发生压碎引起倾斜滑移破坏。
四、提高抗滑稳定性的工程措施––(自学)(图2–17)① 上游面倾斜或折坝形；1∶0.1～1∶0.2② 基坑开挖斜向上游；稳定分析可推知。
③ 选择有利地形，设坝路踵、坝址齿墙；④ 加强防渗排水；⑤预应力锚固。
第四节 重力坝的应力分析一、应力分析的目的和方法：1、目的： 1)检验坝体、坝基强度是否满足要求； 2)根据应力分析结果，进行坝体砼标号分区； 3)根据应力分析结果，研究局部应力集中，为采取局部的措施加强提供依据；2、分析方法：①材料力学法； ②弹性理论法。
一、基本剖面定义：重力坝的基本剖面，是指在主要荷载作用下满足坝基面稳定和应力控制条件的最小三角形剖面。
由坝高坝确定底宽B ！！二、实用剖面第六节 重力坝的材料和构造(二)坝体砼分区：(二)坝体分缝坝体分缝的作用：度控制施工：砼浇筑能力，温开裂地基不均匀沉陷伸缩温度变化.32..1→→ 斜缝––不需灌浆(斜缝沿主应力方向)⎪⎩⎪⎨⎧水平施工缝－临时性浆纵缝－临时性－最终灌横缝－永久性(三)坝体排水––降低坝体渗透压力 (四)坝内廊道第七节 重力坝的地基处理重力坝对地基的要求： ①具有足够的强度承受压力； ②整体性均匀性抗滑稳定，不均匀沉降小； ③抗渗性坝基渗透稳定，渗漏量Q 小； ④耐久性适应长期浸泡； 若不满足，需对基岩进行处理。
二、坝基的固结灌浆固结灌浆––采用浅孔低压灌注水泥泉。
三、坝基帷幕灌浆四、地基排水设施坝基排水系统 1、主排水孔幕： 2、辅助排水孔幕： 纵横向排水廊道相互沟通，在坝基上选择最低处布置集水井，用水泵抽排至下游。
五、坝基软弱破碎带的处理1、陡倾角软弱破碎带处理 砼塞，砼拱–––开挖回填2、缓倾角软弱破碎带①开挖若干平硐或斜井，然后回填，形成由砼斜塞和水平塞组成的刚性支架，增强地基整体性。
②抗滑砼塞③预应力锚索或抗滑桩第三章 拱坝（拱坝的坝座破坏是坝体矢稳的主要形式）一拱坝是平面上呈凸向上游的拱形建筑物，借助拱的作用将水压力的全部或部分传递给河谷两岸的基岩。
二对比 ⎪⎪⎩⎪⎪⎨⎧压强度主，可充分发挥材料抗拱圈截面上以轴压力为拱端基岩为支承；拱坝－强度不能充分发挥；坝体应力不很高，材料稳定；依靠重力坝的自重维持重力坝－(2)(1) (2) (1) 三拱坝的特点：1、工作原理： a) 依靠拱作用，将上游面的水压力传给拱座；(主要部分)b) 靠悬臂梁的作用，将力传给基岩。
(该作用相对较弱)。
根据拱坝的和特点，主要是承受压力，因此，常用抗压性能高的材料 (如石料、砼)建造。
2、适用场合：狭谷形河段。
3、主要特点：1°受力条件好––在荷载作用下，拱坝同时起到拱的作用和悬臂梁的作用。
拱与悬臂梁作用的大小，取决于河谷形状。
河谷深而窄，拱作用大，梁作用小；反之，梁作用大，拱作用小。
依靠坝肩和坝基岩体维持稳定。
2°坝的体积小。
拱坝是一种受压结构，拱的作用越显著，越能减小坝的厚度，从而节省工程量。
3°超载能力强，安全度高。
拱坝通常属于周边嵌固的高次超静定结构，当外荷载增大或坝的某一部位因拉应力过大而发生局部开裂时，能调整拱作用和梁作用及其荷载分配，进行坝内应力重新分配，而不致使坝全部失承能力。
4°抗震性能好。
拱坝是整体的空间结构，坝体较坚韧，富有弹性，又能自行调整其结构性能，因此，可提高坝体的抗震能力。
5°施工技术要求高。
––断面薄，几何形状复杂。
二、拱坝的类型(一)按厚高比分：博拱坝,中厚拱坝,厚拱坝(重力拱坝)(二) 按坝体形态分1、单曲拱坝–––仅在水平截面上呈拱形，铅直悬臂梁不弯曲或曲率很小。
2、双曲拱坝(图3–5)–––⎩⎨⎧铅直面水平面都呈拱形 悬臂梁上下游面均向上游凸出的拱坝 (一) 地形条件河谷形状分为v 形u 形和梯形，优良的河谷断面应该是v 形，b/h 值小，两岸对称并无突变。
河谷形状在平面上也有一定要求，拱座要有足够大的完整岩体。
拱坝宜建在向下游收缩的喇叭口处或等高线几乎平行的河谷中。
(二) 地质条件较理想的地质条件： a)岩石坚硬致密，质地均匀，有足够的强度，不透水性和耐久性；(五) 温度荷载(较详介绍) 温度荷载是拱坝设计中的主要荷载之一。
温度应力的产生：封拱后，坝体温度就随外界温度作周期性变化，拱坝的体积也作相应的改变。
由于基础的约束，将在坝内产生温度应力。
温度荷载，是指拱坝封拱形成整体后，在上、下游水温和气温周期性变化的影响下，坝内产生相对于上述相对稳定温度的温度改变值。
若封拱温度较低，此后坝体温度升高，拱轴线伸长，变位方向与水压力引起的相反，则有利于部分抵消拱端上游面由水压力引起的拉应力。
但是，如果追求过低的封拱温度，就要有很强的降温措施，从而增加工程投资。
相反，如果封拱温度过高，则以后温降时拱轴线收缩，对应力不利。
工程中，一般选在年平均气温或略低时进行封拱。
拱圈中心角中心角越大，半径越小。
加大值，拱厚T 将随之减小，反之开然。
并且，较大的中心角对改善坝体应力有利。
拱坝布置的原则和要求应力分布合理，拱座稳定性好，同时满足施工，泄洪，发电等运用要求，最后使总投资最小。
四、拱梁分载法(重点)1、拱梁分载法的概念：把荷载分为二部分，一部分由互相独立的水平拱圈系统承担，另一部分则由拱坝沿径向切成的独立悬臂梁系统承担，利用拱和梁(悬臂梁)的交点变位一致的原理，确定拱梁承担荷载的比例。
这种方法在一定程度上反映了拱坝的整体作用。
2、拱梁分载的二种实施方法①拱冠梁法：沿坝高基本等距切取若干拱圈(每层拱圈高度为1m)。
若只取拱冠(拱顶)处的一根悬臂梁，并根据这些拱圈和拱梁的各交点(共轭点)径向变位一致的条件来求得拱、梁的荷载分配，且各层拱圈分配到的径向荷载从拱冠到拱端为均匀分布，以拱冠梁所分配到的荷载代表全部梁系的受力情况②多拱梁法：若取多层拱，多根梁，并根据各个拱梁交点的变位一致的条件来分配水压荷载，此时，每层拱圈上作用的水压力是不均匀的。
(一)拱冠梁法(重点)拱冠梁法的计算步骤①选定若干拱圈，分别计算各拱圈拱顶以及拱冠梁与各拱圈交点在单位荷载作用下的，这些变位称为“单位变位” 法(即对应于结构力学中的单位移位法)。
②根据各共轭点拱、梁径向变位协调的关系以及各点荷载之和应等于总荷载强度的要求建立变位协调方程组；③求解上述建立的联立方程组，得出各点的荷载分配；④根据求出的荷载分配值，分别计算拱冠梁和各找的内力和应力。
1、基本算式2、梁的径向变位系数计算3、拱冠的径向变位计算第三章土石坝(一) 主要优点：1、就地取材。
节省水泥、钢材、木材，并已积累相当丰富筑坝经验。
2、适应地基的变形能力强。
对地形、地质条件的要求在所有坝型中是最低的。
3、施工方法灵活性大。
由于构造简单，既适应于简单人工堆筑又适宜于高度机械化施工，不仅大大提高了施工速度，施工质量也容易保证。
4、运用管理方便，工作可靠，便于维修扩建。
