绿色建筑——德国国会大厦PPT课件

格式：ppt
大小：4.15 MB
文档页数：12

下载文档原格式

《绿色建筑经典案例》PPT课件

4、温湿度独立控制空调系统
温度、湿度分别独立处理，可实现精确控制，处理效率高，能耗低。
5-1、用光导管进行自然采光
适用范围 1. 家庭照明、别墅、车库 2. 大型商场、医院、养老院 3. 厂房、仓库、办公楼、会议室 4. 学校教室、博物馆、体育场馆 5. 危险产地照明、地下室照明 6. 水产养殖、科学研究
（4）住区的绿地率不低于30%，人均公共绿地面积 1-2㎡/人。
1 《什么是绿色建筑》初步了解绿色建筑
2 《绿色建筑关键技术》深入理解绿色建筑
3《绿色建筑的典范》形象认识绿色建筑
北京奥运村
1）采用了与建筑一体化的太阳能热水系统
系统包括：集热系统、储热系统、换热系统、生活热水系统
奥运会期间可为 16800名运动员提供洗浴热水的预加热；奥运会后，供应全区近2000户居民的生活热水需求。
2）奥运村将利用清河
污水处理厂的二级出水，建设“再生水源热泵系统”提取再生水中温度，奥运村提供冬季供暖和夏季制冷。
3）景观与水处理花房相结合，在阳光花房中，组成植物及微生物食物链处理生活污水，实现中水利用。
4）合理利用了木塑、钢渣砖和农业作物秸秆制作的建材制品、水泥纤维复合井盖等再生材料，节约资源。
• 挑战：节能环保 • 应对：通风性能，太阳能技术 • 中国馆不仅通风性能良好，还采用了许多太阳能技术。中国馆的顶部、
外墙上都会装有太阳能电池，以确保提供强大的能源，有望使中国馆实现照明用电全部自给。
世博轴：让阳光倾入地下
世博轴“阳光谷”效果图
挑战：绿色地下空间
应对：“阳光谷”和下沉式花园
地下空间给人的印象大多是昏暗与沉闷，然而世博轴的“阳光谷”使得这一问题迎刃而解。六个巨型圆锥状“阳光谷”分别分布在世博轴的入口及中部，它们的独特形态能够帮助阳光自然倾斜入地下，既利于提高空气质量，又能节省人工照明带来的能源消耗。

绿色建筑分析ppt课件

5
一、什么是绿色生态建筑
（4）从实际出发，不照搬盲从绿色生态建筑应该着重强调的是要因地制宜，从实际出发，不能照搬盲从。我国的绿色生态住宅设计存
在一种很普遍的现象。很多设计者喜欢照搬西方的现成设计，认为西方的就是好的。殊不知，西方发达国家与我国的建筑模式很不相同。绿色生态建筑设计也应该讲究地域性特点。建筑设计应充分结合当地的气候特点及其他地域条件，最大限度地利用自然采光、自然通风、被动式集热和制冷，从而减少因采光、通风、供暖、空调所导致的能耗和污染。（5）强调整体性设计
建筑设计应强调“整体设计”思想，必须结合气候、文化、经济等诸多因素进行综合分析、整体设计，切勿盲目照搬所谓的先进生态技术，也不能仅仅着眼于一个局部而不顾整体。
6
一、什么是绿色生态建筑
3.有关绿色建筑的几大认识误区 • 绿色建筑就是绿化建筑绿色建筑是执行GB\T50378 标准按照“四节一环保”理念施工以及运行的建筑。绿化建筑只是实施环境（屋顶、墙体、阳台等）绿化的建筑，它是绿色建筑的一部分。
19
在建筑北立面沿着窗户通常种植垂直植物，这可以起到遮阳、解决阳光、提高空气质量的作用。垂直植物利用再生水浇灌，栽植在特殊的花盆里，花盆嵌入每一楼层的阳台，墙上还有不锈钢网供藤蔓植物爬藤.
南立面上设计了5个17米高的水喷淋塔（如图9），所
有即将进入室内的新鲜空气都要流经该塔，通过时，喷淋水使空气温度由17℃降到13℃，这样温度的新鲜空气最终由下送风口送入室内时，非常有利于室内的制冷。
10
二、绿色建筑技术
1.绿色建筑的特点
地理位置：无污染、无毒害、地质较好；低温适宜，地磁适中。
能源利用：充分利用可再生能源；太阳能发电、取暖、供热；风力发电。

绿色建筑概述ppt课件.ppt

2 减少污染
8
?据欧洲建筑师协会测算，50%的空气污染、42%的温室气体效应、50%的水污染、
48%的固体废弃物和50%的氟氯化物均来自于建筑。
?我国城镇人口集中、建筑物密集。建筑活动造成的噪声、灰尘、光污染，以及
室内环境污染等直接危害人的身心健康。同时，我国居民过于注重个性化装修，
由此产生的二次污染和资源浪费十分严重。降低建筑温室气体排放，对我国实
节能
节地
绿色建筑
环保
节水
节材
4
所谓“绿色建筑” 的“绿色”，并不是指一般意义的立体绿化、屋顶花园，而是代表一种概念或象征，指建筑对环境无害，能充分
4
利用环境自然资源，并且在不破坏环境基本生态平衡条件下建造的一种建筑，又可称为可持续发展建筑、生态建筑、回归大自然建筑、节能环保建7
绿色建筑的社会意义
绿色建筑的经济意义
7
绿色建筑的社会意义
1 节能减资
?据欧洲建筑师协会测算，建筑能耗占用了整个社会中能耗的50%。消耗了50%的水资源，40%的原材料，并对80%的农地减少量负责。 ?我国已成为全球城市化建设规模最大的国家，我国城市化率自2000 年以来，每年约新建18亿～20亿m2建筑。建筑活动造成的污染约占全部污染的三分之一。我国建筑能耗占全社会终端能耗的比率已从1978年的10%发展到当前的27.5%，若综合建材生产和建造过程，建筑业相关能耗比例超过40%。因此，从能源、物质消耗来看，建筑是问题的关键所在。
现2020年单位GDP二氧化碳排放下降40～45%的目标有着至关重要的意义。因此，
8
大力发展绿色建筑，是改善人居环境，促进民生发展的重要任务。
绿色建筑的经济意义

实例b-德国国会大厦

（3）能源与环保
•
60年代的国会大厦曾安装过采 60年代的国会大厦曾安装过采用矿物燃料的动力设备，用矿物燃料的动力设备，每年排放二氧化碳达到7 000吨放二氧化碳达到7，000吨，为了保护首都的环境，保护首都的环境，改建后国会大厦决定采用生态燃料，厦决定采用生态燃料，以油菜籽和葵花籽中提炼的油作为燃料，和葵花籽中提炼的油作为燃料，这种燃料燃烧发电是相当地高效、这种燃料燃烧发电是相当地高效、清洁，清洁，每年排放的二氧化碳预计仅为44 44吨仅为44吨，大大地减少了对环境的污染。与此同时，的污染。与此同时，议会大厅的遮阳和通风系统的动力来源于装大廈南面在屋顶上的太阳能发电装置---------300平方米的光電板 ---------300平方米的光電板，装置---------300平方米的光電板，这种发电装置最高可以发电40 40千这种发电装置最高可以发电40千瓦。整套再生能源及多樣的建築節能設計，節能設計，讓國會大廈自給自足的能源高達80 80％的能源高達80％.这种把太阳能和穹顶内可以自动控制的遮阳系统结合起来无疑是建筑师的一个绝妙的想法。妙的想法。這項成果也宣告著德國能源政策的基本精神. 國能源政策的基本精神.
概述:
• 德国国会大厦其建筑风格集古典式、哥特式、文艺复兴式和巴罗克式多种于一身，是德国统一的象征。德国国会大厦现在不仅是联邦议会的所在地，其屋顶的穹形圆顶也是最受欢迎的游览圣地。这里也一度是欧洲分裂的象征，现在则是大陆东西两侧的效仿聚会之地。
历史变迁
• 柏林的德国国会大厦建于1884年，由德国建筑师保罗·瓦洛柏林的德国国会大厦建于1884年由德国建筑师保罗瓦洛 1884 特设计，采用古典主义风格，最初为德意志帝国的议会。特设计，采用古典主义风格，最初为德意志帝国的议会。 1918年11月议员菲利普·沙伊德曼通过国会大厦的窗 1918年11月9日，议员菲利普沙伊德曼通过国会大厦的窗口宣告共和国的成立。1933年 27日大厦失火日大厦失火，口宣告共和国的成立。1933年2月27日大厦失火，部分建筑被毁。筑被毁。 • 二次大战中，大厦遭到严重毁坏。1961至1971年间，大厦二次大战中，大厦遭到严重毁坏。1961至1971年间年间，按保罗·鲍姆加藤的设计方案重建鲍姆加藤的设计方案重建。按保罗鲍姆加藤的设计方案重建。重建的国会大厦对建筑进行了简化，省去了1945年被炸掉的大厦圆顶部分。 1945年被炸掉的大厦圆顶部分进行了简化，省去了1945年被炸掉的大厦圆顶部分。1990 10月日德国人民在国会大厦前庆祝了国家的重新统一，年10月3日德国人民在国会大厦前庆祝了国家的重新统一，同年12 20日 12月同年12月20日，第一届全德联邦议会确定柏林为统一德国的首都，国会大厦则被定为德国联邦议院所在地。1994年的首都，国会大厦则被定为德国联邦议院所在地。1994年 1999年诺曼·福斯特爵士以大厦最初的规模为蓝本设计福斯特爵士以大厦最初的规模为蓝本设计，至1999年，诺曼福斯特爵士以大厦最初的规模为蓝本设计，对国会大厦进行了重新修建。并于1999 1999年在此选举下一任对国会大厦进行了重新修建。并于1999年在此选举下一任联邦总统。现在，联邦总统。现在，曾让人争议一时的穹形圆顶已成为柏林城的新标志。城的新标志。

绿色建筑ppt课件

经济效益分析
绿色建筑的经济效益包括节能降耗、环保减排等方面。在进行经济效益分析时，应综合考虑投资成本、运营成本、节能收益等因素，以评估绿色建筑的实际经济效益。
政策法规影响及应对措施
政策法规推动
国家和地方政府出台了一系列政策法规来推动绿色建筑的发展。这些政策法规包括节能标准、环保要求、补贴政策等。建筑企业应密切关注政策法规的变化，及时调整战略和业务模式。
财政补贴与税收优惠
对绿色建筑给予财政补贴、税收优惠等政策支持。
法律法规保障
加强绿色建筑相关法律法规的制定和执行，保障绿色建筑健康发展。
市场需求增长趋势
消费者环保意识提高
01
随着消费者环保意识的提高，对绿色建筑的需求将不断增长。
企业社会责任推动
02
企业将积极履行社会责任，推动绿色建筑的发展。
绿色建筑市场潜力巨大
保护环境
绿色建筑强调与环境的协调，注重减少建筑对环境的污染和破坏，有利于保护生态环境和推动可持续发展。
提高居住品质
绿色建筑注重打造舒适、健康、节能的建筑环境，能够提高人们的居住品质和生活质量。
推动经济发展
绿色建筑的发展能够带动相关产业的发展，创造更多的就业机会和经济效益，推动经济的可持续发展。
绿色建筑行业标准不统一，需要加强标准化建设。
THANKS
感谢观看
国际绿色建筑评价标准
如LEED（领先能效环境设计）、BREEAM（英国环境评估法）、DGNB（德国可持续建筑委员会认证）等，它们各自具有独特的评价标准和认证流程。
认证机构及程序简介
01
中国绿色建筑认证机构
包括中国城市科学研究会、中国建筑科学研究院等，它们负责绿色建筑

讲稿

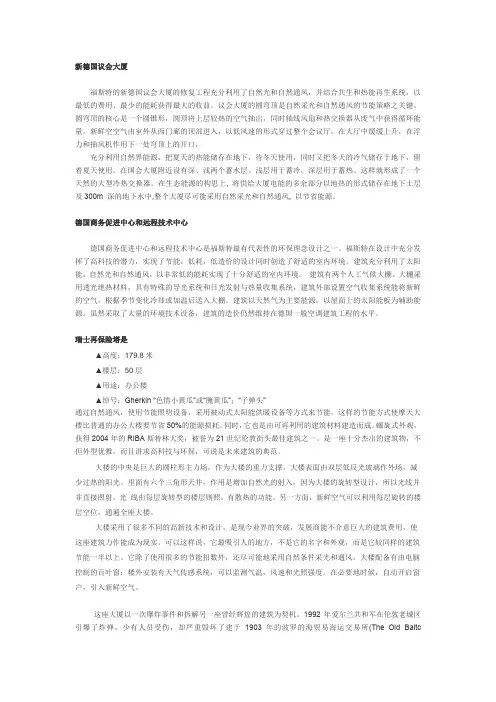

新德国议会大厦福斯特的新德国议会大厦的修复工程充分利用了自然光和自然通风，并结合共生和热能再生系统，以最低的费用、最少的能耗获得最大的收益。

议会大厦的圆穹顶是自然采光和自然通风的节能策略之关键。

圆穹顶的核心是一个圆锥形，圆顶将上层较热的空气抽出，同时轴线风扇和热交换器从废气中获得循环能量。

新鲜空空气由室外从西门廊的顶部进入，以低风速的形式穿过整个会议厅，在大厅中缓缓上升，在浮力和抽风机作用下一处穹顶上的开口，充分利用自然界能源，把夏天的热能储存在地下，待冬天使用，同时又把冬天的冷气储存于地下，留着夏天使用。

在国会大厦附近设有深、浅两个蓄水层。

浅层用于蓄冷，深层用于蓄热。

这样就形成了一个天然的大型冷热交换器。

在生态能源的构思上, 将供给大厦电能的多余部分以地热的形式储存在地下土层及300m 深的地下水中,整个大厦尽可能采用自然采光和自然通风, 以节省能源。

德国商务促进中心和远程技术中心德国商务促进中心和远程技术中心是福斯特最有代表性的环保理念设计之一。

福斯特在设计中充分发挥了高科技的潜力，实现了节能，低耗，低造价的设计同时创造了舒适的室内环境。

建筑充分利用了太阳能，自然光和自然通风，以非常低的能耗实现了十分舒适的室内环境。

建筑有两个人工气候大棚。

大棚采用透光绝热材料，具有特殊的导光系统和日光发射与热量收集系统，建筑外部设置空气收集系统能将新鲜的空气，根据季节变化冷却或加温后送入大棚。

建筑以天然气为主要能源，以屋面上的太阳能板为辅助能源。

虽然采取了大量的环境技术设备，建筑的造价仍然维持在德国一般空调建筑工程的水平。

瑞士再保险塔是▲高度：179.8米▲楼层：50层▲用途：办公楼▲绰号：Gherkin “色情小黄瓜”或“腌黄瓜”；“子弹头”通过自然通风，使用节能照明设备，采用被动式太阳能供暖设备等方式来节能。

这样的节能方式使摩天大楼比普通的办公大楼要节省50%的能源损耗。

同时，它也是由可再利用的建筑材料建造而成。

绿色建筑 PPT

一种概念或象征，指建筑对环境无害，能充分利用环境自然资源，并且在不破坏环境基本生态平衡条件下建造的一种建筑，又称为可持续发展建筑、生态建筑、回归大自然建筑、节能环保建筑等。
办公案例
住宅案例
酒店案例
高雄体育馆
国内规范绿色建筑评定情况
第一章节节地与室外环境
4.1控制项
• 4.1.1项目选址应符合所在地城乡规划，且应符合各类保护区、文物古迹保护的建设解控读制：要只求要。规划通过的项目都基本能通过要求。证明条件：建筑工程规划许可证和规划总平面。
绿色建筑 Green building
绿色建筑定义
• 绿色建筑是指在建筑的全寿命周期内，最大限度节约资源，节能、节地、节水、节材、保护环境和减少污染，提供健康适用、高效使用，与自然和谐共生的建筑。绿色建筑的基本内涵可归纳为：
• 1减轻建筑对环境的负荷，即节约能源及资源； • 2提供安全、健康、舒适性良好的生活空间； • 3与自然环境亲和，做到人及建筑与环境的和谐共处、永续发展。 • 绿色建筑的“绿色”并不是指一般意义的立体绿化、屋顶花园，而是代表
• 4.1.2场地应无洪涝、滑坡、泥石流等自然灾害的威胁，无危险化学品、易燃易爆危险源的威胁，无电磁辐射、含氡土壤等危害。解读：环评通过项目基本能通过要求。证明条件：环评批复，土壤氡浓度检测报告。
• 4.1.3场地内不应有排放超标的污染源。
解读：环评通过项目基本能通过要求。ห้องสมุดไป่ตู้证明条件：环评批复。
1：红线范围内户外活动场地有乔木、构筑物等遮荫措施的面积达到10%得1分，达到 2解0%读得：2分户；外活动场地为（步道、庭院、广场、游憩和停车场），乔木遮荫面积按照成年乔木
的树冠正投影面积计算，本条可争取得分。 2证：明超条过件70：%的相道关理设路计面文、件建（筑个屋人面觉的得太可阳根辐据射园反林射施系工数图不计小算于乔0木.4遮，荫得面2分积；是否达到解读要：求）。

全球绿色建筑案例

全球绿色建筑案例咱来唠唠全球那些超酷的绿色建筑案例哈。

先说说新加坡的滨海湾花园。

那地方简直就是植物的梦幻王国。

整个建筑到处都是奇形怪状又超级漂亮的植物造型。

它的超级树可牛了，这些树又高又大，而且它们可不是光用来好看的，它们能收集雨水、太阳能，还能起到通风的作用呢。

就像是一群绿色的巨人在守护着城市，白天它们为人们遮阳，晚上灯光一亮，那简直美炸了，像走进了一个童话世界里的森林。

再讲讲德国的国会大厦。

这个建筑很有年头了，但人家可是绿色建筑的先锋呢。

它的玻璃穹顶是一大亮点，这个穹顶不仅仅是为了让建筑看起来高大上，它能让自然光大量地照进建筑内部，这样白天就可以少开好多灯，节约了不少能源。

而且大厦还有一些智能的通风系统，能够根据室内外的温度和空气质量自动调节，就像建筑自己会呼吸一样。

还有丹麦的哥本哈根国际学校。

这学校从外面看就很有特色，是那种长长的、弯弯的建筑形状。

学校的屋顶上全是绿色的植被，就像给建筑戴了一顶超级大的绿帽子，不过这帽子可太有用了。

植被能隔热，让室内冬暖夏凉。

学校里还安装了很多太阳能板，孩子们在里面学习，用的电可能就是头顶上的太阳给提供的呢，是不是很神奇？这也给孩子们上了一堂生动的环保课，让他们从小就知道绿色建筑的魅力。

美国的布利特中心也值得一提。

这建筑号称是全世界最环保的商业建筑之一。

它的外立面用的材料都是很环保的，而且建筑里的用水系统特别厉害，能收集雨水，经过处理后再用于冲厕所、浇花啥的。

里面的办公空间采光也特别好，大部分时间都不需要开太多的灯。

这建筑就像是一个环保的小宇宙，在城市里默默散发着绿色的能量。

实例b德国国会大厦

大厦的改建
• 百年沧桑，几经战火，旧国会大厦已是残缺不整，60年代的扩建与维修显得既不实际、又无章法，而传统的布局也无法容纳新的功能。为改变这一状况，德国政府举办国际竞标，最终英国建筑师诺尔曼·福斯特爵士的方案中标。
• 新国会大厦的中心为国会议事厅，大厅四周是玻璃墙，屋顶是半球型玻璃天窗。新的整修保留大厦19世纪的内部摆设和战争遗留的痕迹。包括大火和战争留下的烧过的痕迹以及苏联红军留下的涂鸦等。整个整修用了四年，耗费三亿三千万美元。如今国会大厦部分对外开放参观
• 在这一方案中，福斯特将高技派手法与传统建筑风格巧妙结合，既满足了新的功能要求，又赋予这一古老建筑以新的形象。正如福斯特自己宣称的，他的这个改建工程是一个“生态结构”。这一改建也使人们对生态建筑有了更深刻的理解，可以说是世界生态建筑史上的一个典范之作。
（4）地下蓄水层的循环利用
• 柏林国会大厦改建中层，浅层的蓄冷，深层的蓄热。由于柏林夏日很热，冬季很冷，所以设计充分利用自然界的能源和地下蓄水层的存在，將夏天常溫攝氏20度左右的溫水，以及柴油發電機廢熱產生的熱水，儲存在地下300公尺的溫水層，留到寒冬抽出來當熱水或暖房使用。而寒冬低溫的冰水，則儲存在地下60 公尺的地下水層，到了夏天再抽出來冷房。这样就形成了一个巧妙的大型的冷热交换器。
• 穹顶内还设有一个随日照方向自动调整方位的遮光板，遮光板的作用是防止热辐射和避免眩光。沿着导轨缓缓移动的遮光板和倒锤形反射体都有着极强的雕塑感，有人把倒锥体称做“光雕”或“镜面喷泉”。目落之后，穹顶的作用正好与白天相反，室内灯光向外放射，玻璃穹顶成了发光体，有如一座灯塔，成为柏林市独特的景观。
历史变迁
• 柏林的德国国会大厦建于1884年，由德国建筑师保罗·瓦洛特设计，采用古典主义风格，最初为德意志帝国的议会。 1918年11月9日，议员菲利普·沙伊德曼通过国会大厦的窗口宣告共和国的成立。1933年2月27日大厦失火，部分建筑被毁。

德国国会大厦

• 高技派（High-Tech），亦称“重技派”。
• “高技派”这一设计流派形成于在上世纪中叶，当时，美国等发达国家要建造超高层的大楼，混凝土结构已无法达到其要求，于是开始使用钢结构，为减轻荷载，又大量采用玻璃，这样，一种新的建筑形式形成并开始流行。到70年代，把航天技术上的一些材料和技术掺和在建筑技术之中，用金属结构、铝材、玻璃等技术结合起来构筑成了一种新的建筑结构元素和视觉元素，逐渐形成一种成熟的建筑设计语言，因其技术含量高而被称为“高技派”。突出当代工业技术成就，并在建筑形体和室内环境设计中加以炫耀，崇尚“机械美”，在室内暴露梁板、网架等结构构件以及风管、线缆等各种设备和管道，强调工艺技术与时代感。
2.建筑师
诺尔曼· 福斯特——高技派
• 诺曼· 福斯特建筑学学士（曼彻斯特大学），建筑学硕士（耶鲁大学），英国皇家建筑师学会会员，国际上最杰出的建筑大师之一，被誉为“高技派”的代表人物，第21届普利兹克建筑大奖得主。诺曼· 福斯特特别强调人类与自然的共同存在，而不是互相抵触，强调要从过去的文化形态中吸取教训，提倡那些适合人类生活形态需要的建筑方式。一生的荣誉很多，作品很多。
德国国会大厦
—2015级城乡规划2班刁小悦李可昕
1.修建背景 2.周边环境 3.建筑分析
一、修建背景
1.改造
• 柏林的德国国会大厦建于1884年，由德国建筑师保罗瓦洛特设计，采用古典主义风格，最初为德意志帝国的议会。 • 1933年2月27日大厦失火，部分建筑被毁。二战中，大厦遭到严重毁坏。 • 1961至1971年间，大厦按保罗•鲍姆加藤的设计方案重建。重建的国会大厦对建筑进行了简化，省去了1945年被炸掉的大厦圆顶部分。 • 1994年至1999年，诺尔曼•福斯特爵士以大厦最初的规模为蓝本设计，对国会大厦进行了重新修建，建成为一座现代化的议会办公大楼，新建的穹形圆顶供人游览,现穹形圆顶已成为柏林城的新标志。

绿色建筑篇PPT(共 103张)

绿色建筑的评价体系
2.国内绿色建筑评价标准
2术语 2.0.1 绿色建筑 green building 在建筑的全寿命周期内，最大限度地节约资源(节能、节地、节水、节材)、保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。 2.0.2 热岛强度 heat island index 城市内一个区域的气温与郊区气象测点温度的差值，为热岛效应的表征参数。 2.0.3 可再生能源 renewable energy 从自然界获取的、可以再生的非化石能源，包括风能、太阳能、水能、生物质能、地热能和海洋能等。 2.0.4 非传统水源 nontraditional water source 不同于传统地表水供水和地下水供水的水源，包括再生水、雨水、海水等。 2.0.5 可再利用材料 reusable material 在不改变所回收物质形态的前提下进行材料的直接再利用，或经过再组合、再修复后再利用的材料。 2.0.6 可再循环材料 recyclable material 对无法进行再利用的材料通过改变物质形态，生成另一种材料，实现多次循环利用的材料。
ቤተ መጻሕፍቲ ባይዱ
绿色建筑的评价体系
3 基本规定 3.1 基本要求 3.1.1 绿色建筑的评价以建筑群或建筑单体为对象。评价单栋建筑时，凡涉及室外环境的指标，以该栋建筑所处环境的评价结果为准。 3.1. 2 对新建、扩建与改建的住宅建筑或公共建筑的评价，应在其投入使用一年后进行。 3.1.3 申请评价方应进行建筑全寿命周期技术和经济分析，合理确定建筑规模，选用适当的建筑技术、设备和材料，并提交相应分析报告。 3.1.4 申请评价方应按本标准的有关要求，对规划、设计与施工阶段进行过程控制，并提交相关文档。 3.2 评价与等级划分 3.2.1 绿色建筑评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量和运营管理六类指标组成。每类指标包括控制项、一般项与优选项。 3.2.2 绿色建筑应满足本标准第4章住宅建筑或第5章公共建筑中所有控制项的要求，并按满足一般项数和优选项数的程度，划分为三个等级，等级划分按表3.2.2-1、表3.2.22确定。当本标准中某条文不适应建筑所在地区、气候与建筑类型等条件时，该条文可不参与评价，参评的总项数相应减少，等级划分时对项数的要求可按原比例调整确定。 3.2.3 本标准中定性条款的评价结论为通过或不通过；对有多项要求的条款，各项要求均满足时方能评为通过。

绿色建筑简介ppt课件

成功案例分享与启示
01
上海世博园
上海世博园在规划、设计、施工、运营等全生命周期中，广泛应用绿色
建筑技术，如太阳能光伏发电、江水源热泵、雨水收集利用等，实现了
节能减排和可持续发展目标。
02
深圳建科大楼
深圳建科大楼是国内首座获得LEED铂金级认证的绿色建筑，通过采用
高性能围护结构、自然通风、采光、太阳能利用等绿色建筑技术，实现
推动城市可持续发展
绿色建筑作为城市可持续发展的重要组成部分，通过推广和应用绿色建筑技术，推动城市的可持续发展。
提高城市环境质量
绿色建筑注重建筑与环境的和谐共生，通过优化建筑设计、提高建筑能效等手段，改善城市环境质量。
塑造城市特色风貌
绿色建筑在城市规划中的广泛应用，有助于塑造具有地方特色和城市风貌的建筑群落，提升城市的整体形象和品质。
实时监测室内环境参数，自动调节室内环境，提高居住舒适度。
03
绿色建筑评价标准与认证体系
国内外绿色建筑评价标准介绍
中国绿色建筑评价标准
包括节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量、施工管理、运营管理7类指标组成的绿色建筑评价体系。
美国LEED评价标准
能源消耗和资源浪费。
改善环境质量
绿色建筑采用环保材料和绿色技术，减少建筑对环境的污染
和破坏，改善环境质量。
提高生活品质
绿色建筑关注人的健康与舒适，提供优质的室内环境和室外空间，提高人们的生活品质。
推动产业升级
绿色建筑的发展推动了相关产业的升级和转型，促进了绿色建筑产业链的形成和发展。
02
绿色建筑认证体系及流程
绿色建筑认证体系

绿色建筑概论PPT 精品

4.2.绿色建筑伦理的原则
①
保持地球的生命力及多样性
②
对非再生资源的消耗将到最低限度
维持在地球承载力之内对后代的责任与义务对社会的道德责任与义务。
③
④
⑤
二、绿色建筑与环境
1.绿色建筑与环境保护绿色建筑的定义：绿色建筑冠于建筑，意在把绿色理念赋于建筑，使建筑富有生机，富有活力，使建筑和可持续发展联系在一起，使建筑和生态系统联系在一起。因此，绿色建筑也可称为生态建筑，可持续发展建筑。 1.1.绿色建筑与节约土地土地是陆生生物赖以生存的家园，更是人类的家园，是人类食物主要工业源地。人口增加，土地减少是必然趋势，节约土地是绿色建筑的重要目标。城市化水平不断提高，节约用地的形势更严峻。
2.2.传统自然观的危害

传统自然观指导下的人类活动，必然导致20 世纪三大全球性问题，即人口爆炸、资源短缺、环境污染。传统自然观指导下的建筑业在为人类提供大量的居住空间的同时，不仅使人的生活原理自然环境，而且造成了耕地大量减少，资源能源紧张，生态破坏和环境污染。建筑业已经成为环境污染的大户和生态破坏的元凶之一。

2.绿色建筑与生态学
2.1.生态学概念

1886年德国学者海柯尔首次提出生态学概念，标志生态学的诞生 “生态”一词来源于希腊文“Oilos”，意思是“家”或“住所”。生态学即是研究生物与环境之间的关系和相互作用的一门科学。

2.2.生态建筑学

1960年代，建筑师保罗· 索勒瑞把生态学 “Ecology”和建筑学（Architecture）两词合并为Arcology,即生态建筑学。 1969年，著名景观建筑师麦克哈格《设计结合自然》，是生态学在建筑学领域的应用与发展。生态学原则是绿色建筑的理论基石。绿色建筑的任务是阐明建筑物——人居环境——人及人类社会的可持续发展和理论措施。

绿色建筑经典案例.ppt

在赫尔佐格的作品中，一方面最大限度地利用和组织自然通风，另一方面也把机械通风作为必要的补充，进而满足室内舒适度的要求。这里重点分析其组织自然通风的方法。大致可分为：一般建筑的通风，大厅型空间的通风，高层建筑的通风。
（1）一般建筑的通风
•
小体量建筑的自然通风往往采取直接利用外窗进行空气交换的方式。同时，
4.7m高度吹进，冷空气缓慢下降后逐渐升温后再从高起的屋顶排出。气流缓
慢下降后又上升的过程可以最大限度地回收室内上升空气的余热，还减少了
对工作区使用者的影响，也使大空间内气流尽量均匀。
汉诺威26号大
厅通风示意图→
文丘里效应（气流从开阔高出通风口处进入狭窄渠道后速度骤然增加的现象）而极大促进室内空气流出。
双户住宅（应用TWD外墙板材）→
❖ 另一种是“双层立面”构造（Double Skin）, 即两层立面，中间形成空腔的形式。这种界面形式具有保温、隔热、通风、隔声、遮阳等综合的生态效应。双层立面中间空腔作为环绕主要空间的走廊，外层界面内侧的遮阳百叶避免过多太阳辐射，上下贯通的连续外层界面的腔体内，由于 “烟囱效应” 形成良好的自然通风系统，中间空气间层能有效保持主要空间热稳定而大量节省能源。在夏天，双层立面顶部的带形天窗可以开启，使空气可以从屋顶上方排出；在冬季，废空气被抽至双层立面之间，再由地面管道引导至热回收设备中。自然通风系统保证了空气循环，减少了机械通风的运行。另外，由屋顶太阳能光电池供电的风扇强化了通风作用。可见，“双层立面”可用于不同规模的建筑中，都能发挥良好的生态效应。
建筑界面的效应
（1）建筑的外界面
在他的作品中，建筑外界面表现为一种选择透过的“膜效应”特征。
❖ 一种是根据北极熊皮肤的特征而发明的TWD外墙板材。这是一种半透明的黑色板材上有透光保温材料的构件，其特征是大量吸收太阳辐射热并存储后缓慢释放到室内空间。在双户住宅和青年教育中心客房等项目具有使用。

绿色建筑.ppt

一.绿色建筑典型案列
建筑面积18170m2 共14层，地上12层，地下2层建筑功能：实验、研发、办公、学术交流，地下停车休闲及生活辅助设施。
特点：
舒适而节能的办公楼空间可调性、灵活性采用本地化低成本技术
深圳建科院大楼
建筑设计采用功能立体叠加的方式，将各功能块根据性质、空间需求和流线组织，分别安排在不同的竖向空间体块中，并针对不同需求的建筑外围护构造，形成由内而外自然生成的独特建筑形态。
二.中德绿色建筑规范对比
• 2.评价方法 • 在建筑物或社区项口评价总分中，DGNB围绕生态、经济、技术、过程展开为生态质量、提出可持续发展的6个核心要素，经济质量、建筑功能和社会综合质量、技术质量、过程质量和基本素质。这六个系统共有 60 个标准，在认证评估中，利用综合评价模型，在科学计算机软件和庞大的数据库支持下，根据参评建筑所满足的各指标下的细节措施，对其获得分数进行计算。最终得分系数按照达标程度划分， 80% 以上的为金认证，超过60%的为银认证，超过50% 的为铜认证。
绿色建筑
汇报内容
1.绿色建筑典型案例 2. 中国与德国绿色建筑规范对比
绿色建筑概念：在建筑的全寿命周期内，最大限
度地节约资源，包括节能、节地、节水、节材等，保护环境和减少污染，为人们提供健康、舒适和高效的使用空间，与自然和谐共生的建筑物。
绿色建筑技术方向:注重低耗、高效、经济、环保、集成与优化，是人与自然、现在与未来之间的利益共享，是可持续发展的建设手段。
二.中德绿色建筑规范对比
• DGNB体系根据建筑物的不同类型和用途对评价标准的条口、内容以及相对应的评分权重进行精确的调整，在核心质量口标得到保证的前提下。它可以灵活的根据不同国家和地域的气候、法律法规、文化以及建设技术等实际情况进行适当的调整，这使得该系统在全世界范围使用并且同时保证其高水准的认证质量。

绿色建筑 THE GERRN BUILDING 课件

Famous Buildings around the World
Chicago City Hall
Guildhall of Melbourne (referred CH2)
The building was called the most health office!
An great example for sustainable design and construction standards.
Conde Nash Building

Swiss Re Tower or "the Gherkin"
Goals of Green Building
Green buildings are designed to reduce the overall impact of the built environment on human health and natural environment by: 1、Efficiently using energy, water, and other resources. 2、Protecting occupant health and improving employee productivity 3、Reducing waste, pollution and environmental degradation.
A 2009 report by the U.S. General Services Administration found 12 sustainably designed buildings cost less to operate and have excellent energy performance. In addition, occupants were more satisfied with the overall building than those in typical commercial buildings

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

双层窗设计，外层是防卫性的层压玻璃，内层是隔热玻璃。侧窗的通风既可以自动调节，又可以人工控制。
大厦的大部分房间可以获得自然通风和换气，新鲜空气的换气率可以根据需要进行调整，每小时可以达到1~5次。
2021
24
建筑技术部分——能源利用
采用植物油作为燃料，它发电高效、清洁，每年排放的二氧化碳仅为 440吨，降低了对环境的影响。
2021
28
绿色建筑
——德国国会大厦
2021
1
绿色建筑——德国国会大厦
建筑师介绍诺曼·福斯特的简介代表作品
德国国会大厦历史背景建筑概况
建筑技术部分
2021
2
设计师介绍
诺曼·福斯特于1935年出生在曼彻斯特。 1961年自曼彻斯特大学建筑与城市规划学院毕
业后，获得耶鲁大学亨利奖学金而就读于 Jonathan Edwards学院，取得建筑学硕士学位。
2021
25
建筑技术部分——太阳能板
议会大厦的排风系统及穹顶内的遮光装置的驱动动力是由100片
装有光电池的太阳能板产生的。太阳能板装在屋顶，可以提供
最大输出约40kW的电力。
2021
26
建筑技术部分——蓄水池
另一个生态建筑的标志是地下蓄水层的循环利用。
在设计中，充分利用大型的冷热交换器，实现了积极的生态平衡。
1967年福斯特成立了自己的事务所，获得过190 余项评奖，赢得50个国内及国际设计竞赛。
诺曼·福斯特因其建筑方面的杰出成就，于1983 年获得皇家金质奖章，1990年被册封为爵士， 1997年被女皇列入杰出人士名册，1999年获终身贵族荣誉，并成为泰晤士河岸的领主。
1999年，荣获第21届普利策建筑大奖。
2021
20
建筑技术部分——遮阳
2021
21
建筑技术部分——通风
通风管道吸走室内热空气，并
通过热量转换器将其中的热量
吸收。
2021
22
建筑技术部分——通风与自然光照明
倒锥体实际上在此体现了拔气烟囱的功能，整个通风系统的相
互协调形成了极为合理的气流循环通路。
2021
23
建筑技术部分——双层窗
高度：47米 ; 长度：137.4米
宽度：93.9米; 层数：6层＋穹
窿
2021
11
德国国会大厦——建筑概况
2021
12
德国国会大厦——建筑概况
2021
13
德国国会大厦——建筑概况
穹窿：高23.5米，
直径40米，重 1200吨，3000平方米多层安全玻璃，采用中间夹乙烯基箔片双层玻璃。
2021
3
代表作品
法兰克福商业银行柏林国会大厦德国商务促进中心和远程技术中心西班牙巴仑西亚会议中心法国加里艺术中心香港汇丰银行总部大楼
2021
4
法兰克福商业银行
2021
5
代表作品
2021
6
香港汇丰银行总部大楼
2021
7
德国国会大厦——历史背景
柏林的德国国会大厦建于1884年，原名帝国大厦。
这座意大利文艺复兴式建筑是杰出的建筑师保罗·瓦洛特设计的。
1933年2月，著名的国会纵火案便发生于此。二次大战中该建筑内外均遭不同程度的破坏，中央穹顶则完全毁于战火。
1992年，德国政府举办公开的国际竞
2021
8
赛，最终英国建筑师诺尔曼.福斯特爵
德国国会大厦——历史背景
2021
9
德国国会大厦——历史博物馆
2021
14
穹顶
2021
15
德国国会大厦——建筑概况
光雕塑(锥体) ：
重300吨，
基部2.5米，上
部扩致16米，
外覆360块高
反射玻璃镜，
计算机控制日
光跟踪可移动
2021
16
光板，由光电
德国国会大厦——建筑概况
玻璃板最大尺寸 5.1米×1.80米。净宽1.6米的螺旋坡道对穹顶起到加固作用，一体化的锥体和穹顶构成一个精巧的结构。所有部分都悬挂在外部结构上。
工匠们保留了相当一部分具有“不可替代价值”的艺术品——军人涂鸦。当年作为胜利者所画下的涂鸦，被德国负责任的后代永远地保留下来，它们被永不褪色的特殊墨水重新描画，成为新柏林国会大厦的一部分。
2021
10
德国国会大厦——建筑概况
建筑面积11528 平方米;
总面积：61166 平方米
2021
17
建筑技术部分——采光
晴天时，这
里基本无需
人工照明。
通过透明的
穹顶和倒锥
体的反射，
可使国会议
事大厅得到
2021
充足的自然18
建筑技术部分——采光
晚上，室内灯光向
外反射，使玻璃穹
顶变成一座发光塔，
给柏林夜晚带来独
特的景观。
2021
19
建筑技术部分——遮阳
圆顶内还有一面可随日光照射方向变化而自动调整方位的遮阳板，用以避免直射阳光的热度及晃眼的光线对室内的影响。
ቤተ መጻሕፍቲ ባይዱ
建筑周边地层状况及冷热水井分布图
2021
27
评价
名义上说是作为一个高能效的建筑方案固有的一些标志，包括最大限度的使用自然光、通风，能源等；自己供给自己所需的能源并能将能源和其他生活消耗降至最低。
这个方案的根本理念：说明一种可能性的存在，即建造“一个完全可持续的，从环境的角度来看是负责任的，事实上也完全无污染的公共建筑。”
