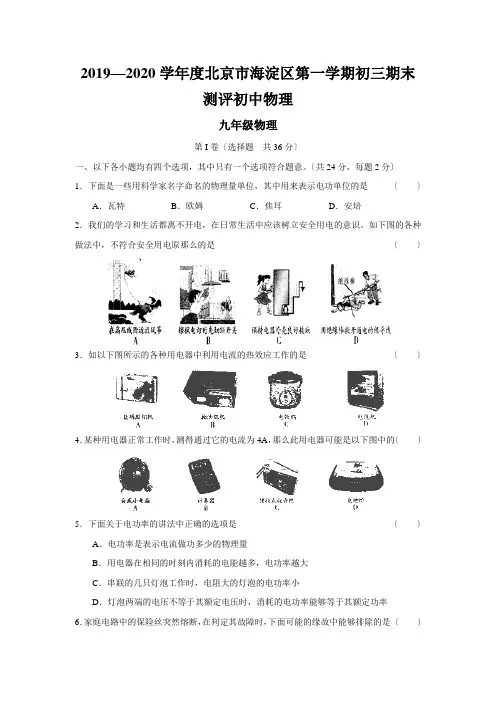

2019—2020学年度北京市海淀区第一学期初三期末测评初中物理九年级物理第I卷〔选择题共36分〕一、以下各小题均有四个选项，其中只有一个选项符合题意。
〔共24分，每题2分〕1．下面是一些用科学家名字命名的物理量单位，其中用来表示电功单位的是〔〕A．瓦特B．欧姆C．焦耳D．安培2．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。
如下图的各种做法中，不符合安全用电原那么的是〔〕3．如以下图所示的各种用电器中利用电流的热效应工作的是〔〕4．某种用电器正常工作时，测得通过它的电流为4A，那么此用电器可能是以下图中的〔〕5．下面关于电功率的讲法中正确的选项是〔〕A．电功率是表示电流做功多少的物理量B．用电器在相同的时刻内消耗的电能越多，电功率越大C．串联的几只灯泡工作时，电阻大的灯泡的电功率小D．灯泡两端的电压不等于其额定电压时，消耗的电功率能够等于其额定功率6．家庭电路中的保险丝突然熔断，在判定其故障时，下面可能的缘故中能够排除的是〔〕A．电路的总电阻变大B．电路的总功率变大C．电路中的电流变大D．电路短路7．以下图为路口交通指示灯的示意图。
指示灯能够通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解能够推断〔〕A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联8．以下图所示，电源两端电压不变，闭合开关后，滑动变阻器的滑片P从中心位置滑到a 端的过程中〔〕A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数不变D．电流表示数增大、电压表示数不变9．将标有〝PZ 220V 60W〞的白炽灯L1和标有〝PZ 220V 100W〞的白炽灯L2串联后接在220V的照明电路上，消耗的电功率分不为P1和P2；假设将L1和L2并联后接到同一照明电路上，消耗的电功率分不为P3和P4. 那么以下关系正确的选项是〔〕A．P4>P3> P2>P1B．P1> P2>P4 >P3C．P2> P1>P4>P3D．P4>P3>P1> P210．对以下图所示电路的分析中，以下讲法正确的选项是〔〕A．S3闭合，S1，S2断开，L1，L2并联B．S1闭合，S2，S3断开，L1，L2串联C．S1断开，S2，S3闭合，电路的总电阻最大D．S3断开，S1，S2闭合，电路的总电阻最小11．如以下图所示，电源两端间电压为20V不变，用滑动变阻器调剂灯泡两端的电压. 灯泡电阻为5Ω，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范畴是〔〕A．20V~4V B．0V~20VC．8V~20V D．4V~20V12．小明同学设计了如图中所示的四种用电流表或电压表显示测量重物重力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两端的电压恒定. 四个电路中有一个电路能实现重物所受重力增大，电表示数增大，那个电路是〔〕二、以下各小题均有四个选项，其中符合题意的选项均多于一个.〔共12分，每题3分，全选对的得3分，选对但不全的得2分，有错选的不得分〕13．两盏白炽灯并联接入电路中，闭合开关发觉甲灯比乙灯亮，以下讲法正确的选项是〔〕A．甲灯的额定功率比乙灯的大B．甲灯的电阻比乙灯的大C．通过甲灯的电流比通过乙灯的大D．甲灯两端的电压比乙灯的大14．我国人民的生活水平有了较大的提高，多种多样的家用电器普遍进入家庭。

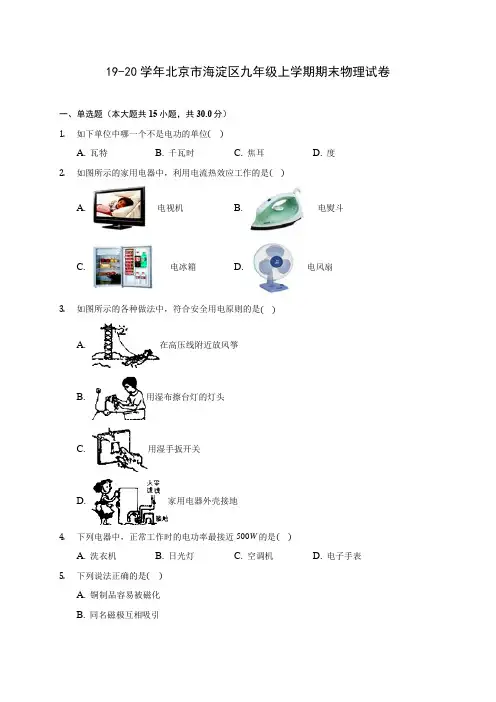

19-20学年北京市海淀区九年级上学期期末物理试卷一、单选题（本大题共15小题，共30.0分）1.如下单位中哪一个不是电功的单位()A. 瓦特B. 千瓦时C. 焦耳D. 度2.如图所示的家用电器中，利用电流热效应工作的是()A. 电视机B. 电熨斗C. 电冰箱D. 电风扇3.如图所示的各种做法中，符合安全用电原则的是()A. 在高压线附近放风筝B. 用湿布擦台灯的灯头C. 用湿手扳开关D. 家用电器外壳接地4.下列电器中，正常工作时的电功率最接近500W的是()A. 洗衣机B. 日光灯C. 空调机D. 电子手表5.下列说法正确的是()A. 铜制品容易被磁化B. 同名磁极互相吸引C. 奥斯特发现了电磁感应现象D. 磁体间的相互作用是通过磁场发生的6.根据欧姆定律，下列说法正确的是()A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端电压越大，这段导体的电阻就越大C. 导体的电阻与电压成正比，与电流成反比D. 导体两端电压越大，通过这段导体的电流越大7.如图，玩具小船上用电池和有铁芯的螺线管组成一个闭合电路，把小船按东西方向放置在水面上，放开小船后船头最后的指向是()A. 向东B. 向南C. 向西D. 向北8.下列符合家庭电路用电安全原则的是()A. B.C. D.9.早在北宋时期，我国人民就认识了地磁的存在，并据此做出了四大发明之一的指南针。
宋代科学家沈括在《梦溪笔谈》卷二十四中写道：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。
”这是我国和世界上关于地磁偏角的最早记载。
若把地磁场假想成是由地球内部一块大条形磁铁产生的，下图的四个示意图中，能合理描述这块大条形磁铁的是()A. B. C. D.10.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是A. 试电笔可用来测试物体是带正电还是带负电B. 试电笔通常也用来检查电气设备的外壳是否带电C. 使用时手指不能碰到金属笔卡D. 使用时人不会触电是因为试电笔氖管不会导电11.如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光。

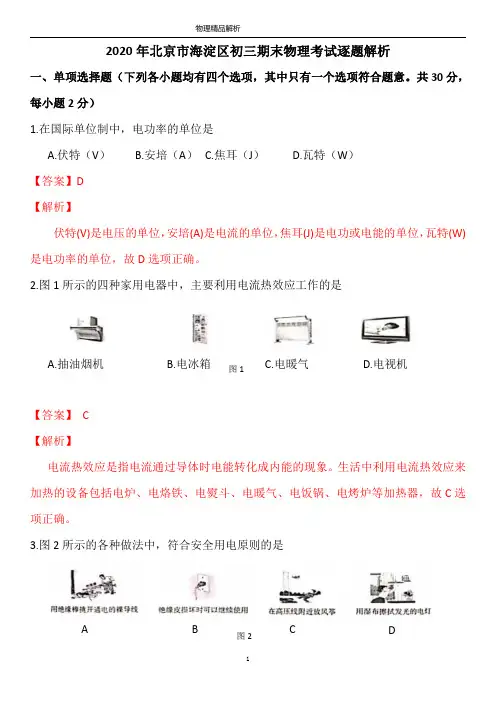

2020年北京市海淀区初三期末物理考试逐题解析一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1.在国际单位制中，电功率的单位是A.伏特（V ）B.安培（A ）C.焦耳（J ）D.瓦特（W ）【答案】D【解析】伏特(V)是电压的单位，安培(A)是电流的单位，焦耳(J)是电功或电能的单位，瓦特(W)是电功率的单位，故D 选项正确。
2.图1所示的四种家用电器中，主要利用电流热效应工作的是【答案】C【解析】电流热效应是指电流通过导体时电能转化成内能的现象。
生活中利用电流热效应来加热的设备包括电炉、电烙铁、电熨斗、电暖气、电饭锅、电烤炉等加热器，故C 选项正确。
3.图2所示的各种做法中，符合安全用电原则的是A.抽油烟机B.电冰箱C.电暖气D.电视机图1A B C D图2【答案】A【解析】A 选项，用绝缘棒接触带电体符合安全用电原则；B 选项，违反安全用电原则不损坏绝缘层；C 选项，违反安全用电原则不靠近高压带电体；D 选项，违反安全用电原则不弄湿用电器；故A 选项正确。
4.图3所示的几种用电器正常工作时，电功率接近40W 的是【答案】B【解析】A 选项，电热水器的功率一般为几千瓦；B 选项，家用电风扇功率一般为20~60W ；C 选项，家用电饭锅功率一般为300~1000W ；D 选项，家用电烤箱功率一般500~2000W ；故B 选项正确。
5.春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。
我国古代把“磁石”写作“慈石”，意思就是“石，铁之母也。
以有慈石，故能引其子”。
以下关于磁现象的认识中，表述正确的是A.磁体能吸引铁、铜、钴等物质B.同名磁极互相吸引，异名磁极互相排斥C.磁体间的相互作用是通过磁场发生的D.磁体之间只有相互接触时才能产生相互作用力【答案】CA.电热水器B.电风扇C.电饭锅D.电烤箱图3【解析】A选项，磁体能吸引的是铁、钴、镍，A选项错误；B选项，同名磁极互相排斥，异名磁极互相吸引，B选项错误；D选项，磁体之间不接触时也可以发生相互作用，D 选项错误；正确选项为C。
九年级物理2024.1学校 姓名 准考证号第一部分一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分） 1．在国际单位制中，电功的单位是A ．伏特（V ）B ．安培（A ）C ．焦耳（J ）D ．瓦特（W ） 2．下列四种用电器中，主要利用电流热效应工作的是A ．电热水壶B ．电视机C ．收音机D ．电风扇3．如图1所示的几种用电器正常工作时，电功率最接近20W 的是4．如图2所示的做法中，符合安全用电要求的是5．实验室有一根钢棒，下列做法中，能确定该钢棒原来就具有磁性的是A ．用钢棒的一端去吸引铜块，不能吸引B ．用钢棒的一端去吸引铁屑，能吸引C ．用钢棒的一端去吸引条形磁体的一端，能吸引D ．将钢棒的一端吸在条形磁体上，用钢棒的另一端去吸引铁屑，能吸引电热水器 台灯 电烤箱 电饭锅A B C D图1图2A B C D继续使用绝缘皮损坏的导线用沾了水的手触摸电灯开关在高压电线下放风筝洗衣机的金属外 壳安装接地线A ．6．如图3所示为小明家中配电箱内的空气开关，①为总开关，②为控制照明灯的开关，③为控制插座的开关。
下列分析正确 的是A ．若①自动断开，可能是由于电路中的总电流过小B ．若只有②自动断开，一定是由于照明灯断路C D 7所示为试电笔的结构及使用方法，下列说法正确的是D ．正确使用试电笔时，若氖管发光，则笔尖接触的一定是零线8．关于利用通电直导线和小磁针“探究通电直导线周围是否存在磁场”的实验中，下列说法正确的是A ．首次通过本实验发现电、磁间有联系的科学家是法拉第B ．小磁针用于检验通电直导线周围是否存在磁场C ．通电直导线周围的磁场方向是由小磁针静止时N 极的指向决定的D ．若只改变直导线中的电流大小，小磁针静止时N 极的指向一定与原来相反9．古诗《扬子江》中，有诗句“臣心一片磁针石，不指南方不肯休”。
关于诗中所说的“磁针石”，下列说法正确的是 A ．磁针石只有一个磁极B ．磁针石“指南方”，是由于受到地磁场的作用C ．磁针石静止时，其S 极指向地理北极附近D ．磁针石周围存在无数条磁感线 10．关于电功和电功率，下列说法正确的是A ．用电器消耗电能越快，电功率越大B ．电功率是表示电流做功多少的物理量C ．用电器将电能转化为其他形式的能越多，电功率越大图4金属笔尖电阻 氖管金属笔卡外壳弹簧甲 乙金属笔卡①② ③图3D ．用电器的电功率越大，电流通过用电器所做的电功越多 11．如图5所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放置一块强磁体，给线圈通电并轻推一下，线圈就会持续转动。
北京市海淀区2019-2020学年第一学期初三期末学业水平调研海淀区2019-2020学年第一学期期末学业水平调研初三物理参考答案及评分标准一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。
21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。
21.（1）2020.0，（2）S （各1分）22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分）（2）0.5（1分）24. 电流大小（2分）25.（1）强，（2）减弱，（3）变大（各1分）26.（1）B D ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。
（2分）28. （1）各次实验更换电阻R 时，没有控制电流I 保持不变。
（2分）（2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。
（2分） 29. （1） 如答案图22所示（1分） （2） ①2.5（1分）②断开开关S 3，再闭合开关S 2，（1分）③ P 额＝U 1（U 2- U 1）/ R 0（1分）30. （1）0.24， 0.72， 左（各1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDDBCDCBCDD题号 16 17 18 19 20 答案ACABABADAC乙答案图16 甲 ＋－ SPPLS V AR答案图22RS 1S 3PA BS 23V+L（2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）31. （1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ； t -t 0 （3分） （3）1分四、科普阅读题（共4分） 32. （1）A ，（1分）（2）①LED 灯电光转换率高，更节能 ②LED 灯发出的光颜色更丰富 （1分） （3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R 1两端电压为U 1，则： U 1=3V -2V=1V设通过R 1的电流为I 1，则：I 1= U 1/ R 1=1V/10Ω=0.1A 因为串联，则：I =I 1= I 2R 2= U 2/ I 2=2V/0.1A=20Ω（1分）（2）P 2= I 22 R 2=0.01A×20Ω=0.2W （1分） （3）P =IU 源=0.1A×3V=0.3W （1分）34．设电源两端电压为U ，因为是家庭电路，则U =220V （1）I 1=P 1/U =880W/220V=4A （1分）（2）设通过R 2的电流为I 2，根据并联电路，有：I 2=I - I 1=10A -4A=6AP 2= I 2U=6A×220V=1320W （1分）（3）最高档就是开关S 、S 1和S 2都闭合，消耗电能W ，则： W =IUt =10A×220V×2h=4.4kW·h （1分）R/ΩI /A t 0/℃ t /℃ ∆t /℃ 答案图24 U /V I /A说明：W=4.4度=1.584×107J，同样得分。

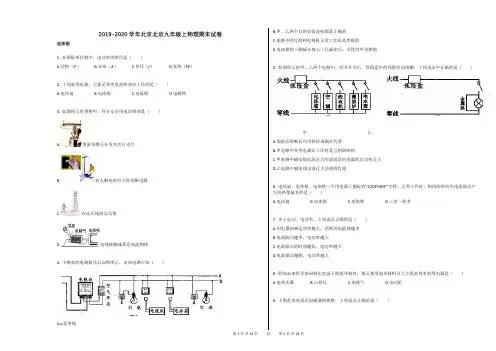

2019-2020学年北京北京九年级上物理期末试卷选择题1. 在国际单位制中，电功率的单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2. 下列家用电器，主要是利用电流热效应工作的是（）A.电风扇B.电冰箱C.电饭锅D.电磁铁3. 如图所示的事例中，符合安全用电原则的是（）A.用湿布擦正在发光的日光灯B.有人触电时应立即切断电源C.在高压线附近玩耍D.电线接触或靠近高温物体4. 小刚家的电路简化后如图所示，由该电路可知（）A.a是零线B.甲、乙两个灯的安装连接都是正确的C.电路中的灯泡和电视机正常工作时是串联的D.电冰箱的三脚插头接入三孔插座后，可使其外壳接地5. 如图所示的甲、乙两个电路中，闭合开关后，保险盒中的保险丝均熔断．下列说法中正确的是（）甲乙A.保险丝熔断后可用铁丝或铜丝代替B.甲电路中各用电器在工作时是互相影响的C.甲电路中输电线电流过大的原因是用电器的总功率过大D.乙电路中输电线电流过大会烧毁灯泡6. 电风扇、电冰箱、电烙铁三个用电器上都标有"220V60W"字样，正常工作时，相同的时间内电流做功产生的热量最多的是（）A.电风扇B.电冰箱C.电烙铁D.三者一样多7. 关于电功、电功率，下列说法正确的是（）A.用电器的额定功率越大，消耗的电能就越多B.电流做功越多，电功率越大C.电流做功的时间越短，电功率越大D.电流做功越快，电功率越大8. 假如未来科学家研制出室温下的超导材料，那么使用超导材料可大大提高效率的用电器是（）A.电热水器B.白炽灯C.电暖气D.电动机9. 下图是某对流式电暖器的铭牌，下列说法正确的是（）A.电暖器接在110V、50Hz的电源两端时能正常工作B.电暖器接在220V、50Hz的电源两端时能正常工作C.1度电可以供此电暖器正常工作10ℎ以上D.电暖器正常工作时通过它的电流可达到10A以上10. 指南针是我国古代四大发明之一，古代叫司南，其形状如图所示，司南是把天然磁石磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方．下列说法正确的是（）A.司南只有一个磁极B.司南的柢是司南的北（N)极C.司南的柢在不受外界干扰时，静止时指向地磁场的南(S)极D.地磁的北极在地理的南极附近，两者并不重合11. 如图所示，闭合开关后，发现普通白炽灯L1、L2均发光，且灯L2较亮．关于这一现象，下列说法正确的是（）A.灯L2的实际功率一定小于灯L1的实际功率B.通过灯L2的电流一定小于通过灯L1的电流C.灯L2的电阻一定小于灯L1的电阻D.灯L2的额定功率一定大于灯L1的额定功率12. 小明绘制了他家的三个不同用电器各自消耗1度电能持续正常工作时间的柱状图，如图所示．下列说法中正确的是（）A.在这三个用电器中，电风扇额定功率最大B.在这三个用电器中，空调正常工作时的电压最大C.在这三个用电器中，空调正常工作时的电流最大D.一个月内，小明家电视机耗电电费一定比电风扇耗电电费多13. 如图所示电路中，电源电压恒定，R是定值电阻，Q为气敏元件（PM2.5浓度增大时，其阻值减小）．闭合开关S，当PM2.5浓度增大时，下列判断中正确的是（）A.电流表示数变小B.电压表示数变小C.电阻R的功率变小D.电路中的总功率变大14. 我国未来的航母将采用自行研制的电磁弹射器，下图是它的工作原理示意图．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力．在所示的实验中，与电磁弹射器工作原理一致的是（）A.通电导体在磁场中受力B.通电螺线管周围有磁场C.电磁感应现象D.奥斯特实验15. 如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）甲乙A.R1的阻值为20ΩB.变阻器R2的最大阻值为16ΩC.电流表示数为0.2A时，在1min内R1产生的热量为36JD.电压表示数为1.5V时，R1与R2消耗功率相同多选题下列说法中正确的是（）A.自由电荷的定向移动形成电流B.我国家庭电路采用的是交流电，电压是220V，频率是50HzC.人体的安全电压是36VD.物理学中规定自由电子移动的方向为电流方向关于电流、电压和电阻，下列说法中正确的是（）A.通过导体的电流，跟导体两端电压成正比，跟导体电阻成反比B.导体两端的电压越大，这段导体的电阻就越大C.通过导体的电流越大，这段导体的电阻就越小D.导体电阻可以由它两端电压与通过它的电流的比值来测量关于磁场和磁现象，下列说法正确的是（）A.利用撒在磁体周围的铁屑可以判断该磁体周围磁场方向B.磁场的基本性质是对放入其中的导体有力的作用C.磁体之间的相互作用是通过磁场发生的D.磁场中某点磁场方向为磁感线上该点的切线方向，即放在该处小磁针N极的受力方向关于电磁现象，下列说法中正确的是（）A.铜导线中的自由电子做定向移动时，周围一定会产生磁场B.通电线圈在磁场中受到磁场力的作用而转动时，把电能转化为机械能C.通电导体产生磁场的方向与该导体中的电流方向有关D.导体在磁场中运动，导体中就一定会产生感应电流如图所示是磁现象的四幅示意图，其中关于小磁针指向或磁感线方向正确的是（）A. B.C. D.关于如图所示的电和磁的实验，下列描述中正确的是（）A.甲图实验演示的是电流周围存在磁场B.乙图实验演示的是电动机的工作原理C.丙图实验演示的是磁场对通电导线有力的作用，动圈式扬声器是依据此原理制成的D.丁图实验演示，当铁棒靠近条形磁体时，铁棒会吸引条形磁体，说明铁棒原来就有磁性如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是（）A.电流一定时，电阻的电功率与电阻成反比吗？B.测量电阻R2在不同电压下的电功率C.电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D.电阻一定时，电阻的电功率与电阻两端电压的平方成正比吗？如图所示是甲、乙、丙是三个完全相同的烧瓶，三个烧瓶里的煤油质量及初温、温度计规格均相同，电热丝R阻值R甲=R乙<R丙．用图所示电路探究电流产生的热量与电流的关系．下列说法正确的是（）A.应选用乙、丙装置并分别接入图2电路B.需要添加计时器以便控制通电时间相同C.该实验可以用温度计示数的变化量来反映电流产生的热量大小D.除了保护电路，滑动变阻器的另一作用是改变通过电热丝的电流如图所示的四个电路，在四个电路中电源两端的电压均保持不变，定值电阻R的阻值已知．在不拆改电路的前提下，能够测量出定值电阻Rx电功率的是（）A. B.C. D.解答题图所示电能表示数是________kW⋅ℎ．如图所示，通电螺线管的A端为________极．（选填"N"或“S”）如图所示，甲、乙、丙三幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是图________（选填“甲”、“乙”或“丙”）如图所示，甲同学手拿用纸包裹的条形棒A，乙同学手拿条形磁铁B，当条形磁铁B的N极、S极分别靠近A 时，甲同学感觉分别受到向右和向左的作用力，则可推断出条形棒A________磁性．（选填“一定有”、“一定没有”或“可能有”）小华连接了如图1所示的实验电路，测量额定电压为2.5V的小灯泡的额定功率．图1图2（1）在图1为小华补充实物图连线，要求滑片向左移时，灯泡变亮．（2）开关S闭合前，应将图1中滑动变阻器的滑片置于________端．（选填“左”或“右”）（3）小华连接好实验电路，检查连接无误后，闭合开关S，却发现灯泡不发光，电流表无示数，电压表示数电源电压，可能发生的故障是（）A.滑动变阻器处断路B.灯座接线短路C.小灯泡的灯丝断了D.开关接触不良（4）故障排除后，闭合开关，移动滑片P到某处，此时电压表的示数如图2甲所示，要测量小灯泡的额定功率，应将滑片P向________端滑动；（选填“左”或“右”）（5）当电压表示数为2.5V时，电流表的示数如图2乙所示，则小灯泡的额定功率是________W．小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察图24中甲、乙两装置：（1）该实验用________来反映电流通过电阻丝产生热量的多少；（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；（3）由乙图所示的实验现象可以得到的结论是在________相同的情况下，电阻产生的热量与通过电阻的________有关．小东做“探究通电螺线管外部磁场特点”的实验．（1）通电螺线管两端的小磁针的偏转情况如图25甲所示，其他条件不变，只改变螺线管中的电流方向，通电螺线管两端的小磁针的偏转情况如图25乙所示．由以上实验可知：通电螺线管磁场方向与螺线管中的________有关．（2）实验中通电螺线管周围的铁屑分布如图26所示，观察铁屑的排列情况可知通电螺线管外部磁场分布跟________磁体的磁场相似（选填“条形”或“U 形”）；利用铁屑排列可以判断磁场的________（选填“强弱”或“方向”）．在验证磁场对通电导体可以产生力的作用的实验中，小东连接了如图27所示的实验电路．闭合开关后，发现导线ab 并没有运动．经检查，各元件完好，电路连接无故障．（1）请你猜想导线ab 没有运动的原因可能是：________．（2）写出检验你的猜想是否正确的方法：________．如图所示，小军计划用这些器材探究“在电磁感应现象中，感应电流的方向与磁场方向之间的关系”．小军的主要实验步骤如下：①闭合开关S ，使导体AB 在磁场中水平切割磁感线向右运动，记录灵敏电流计指针的偏转方向后，断开开关S ；②闭合开关S ，将磁铁两极上下对调，使导体AB 在磁场中水平切割磁感线向左运动，记录灵敏电流计指针的偏转方向后，断开开关S ．请根据以上叙述回答下列问题：（1）小军计划探究的问题中的自变量是：________．（2）小军探究过程中存在的主要问题是：________．（3）生活中有很多与电磁现象有关的实例，例如：①动圈式扬声器、②动圈式话筒、③发电机、④电动机，其中属于电磁感应现象应用的是________． A.①和③B.①和④C.②和③D.②和④（4）将图28实验装置中的灵敏电流计换成电源，闭合开关后可观察到的现象是________．实验桌上有学生电源、电磁铁、已调零的电流表、已调零的弹簧测力计、滑动变阻器、软铁棒、带横杆的铁架台、刻度尺和开关各一个，导线若干．小华把这些器材组装成如图29所示的实验装置，探究“电磁铁的磁性强弱与通过电磁铁线圈中的电流大小的关系”．实验过程中，为了实验的严谨性，小华每次闭合开关前，上下调节弹簧测力计的位置，使软铁棒下端到线圈上端的距离不变．（1）以下是她的部分实验步骤，请你帮她补充完整：①断开开关，按如图29所示组装实验电路，将滑动变阻器的滑片置于最左端，读出此时弹簧测力计示数F 0并记录在表格中；②闭合开关，调节滑动变阻器的滑片到适当位置，读出电流表的示数I 、弹簧测力计的示数F ，将I 、F 的数据记录在表格中；③调节滑动变阻器滑片到另一适当位置，读出电流表的示数I 、弹簧测力计的示数F ，将I 、F 的数据记录在表格中；④仿照步骤③再进行1次实验；⑤利用公式ΔF =________（用上述测量量的符号表示）计算出弹簧测力计示数变化量ΔF 并记录．（2）实验数据如表所示，由表中数据可以得到的实验结论是：________．实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如下图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．（1）请将实验步骤补充完整：①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．②闭合开关，调节滑动变阻器滑片P，定值电阻阻值为R，读出电流表示数I和电压表示数U，把R、U的数值记录在表格中．③________，读出电压表示数U，把R、U的数值记录在表格中．④仿照步骤③再做4次实验．并把R、U的数值记录在表格中．⑤利用公式________计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．（2）画出实验数据记录表格．如图所示，是演示巨磁电阻(GMR)特性的原理示意图．已知：当巨磁电阻(GMR)周围的磁场变强时，GMR 的阻值会显著减小．请你分析：开关S1、S2闭合后，若向左移动滑动变阻器的滑片P，指示灯的亮度如何变化．太阳能电池太阳能电池是利用光电效应制成的一种发电器件，普通的太阳能电池，大多是由两种不同导电类型（电子型和空穴型）的半导体构成的，如图32所示．所谓电子型半导体是以电子导电为主的半导体，也叫N型半导体．所谓空穴型半导体是以空穴导电为主的半导体，也叫P型半导体．当P型半导体和N型半导体接触时，便在交界面处即P−N结附近建立了内电场．当太阳光照射在器件上时，半导体内的原子由于获得了光能而释放了电子，这些电子在内电场作用下移向器件的一端————————————————————————（所谓电场就是电荷所产生的一种客观存在的看不见摸不着的特殊物质，同我们学过的特殊物质“磁场”类似），使这一端呈现负极性．在器件的另一端，由于缺少电子，呈现出正极性．这样就在器件内形成一个与内电场方向相反的电场即光生电场，也就是说在P区和N区之间产生了光生电动势（相当于我们学过的电源电压）．如果把器件的这两端用导线连接起来，导线中便有电流产生．这就是太阳能电池的基本原理．请根据上述材料，回答下列问题：（1）太阳能电池工作时将________能转化为电能．（2）该文中划线部分文本提到了“电场”这一概念，请类比我们学过的磁场基本性质：“磁场对放入其中的磁体有力的作用”，猜想并写出一条电场的性质：________．如下图所示，电源两端电压U保持不变，电阻R1的阻值为20Ω．闭合开关S，断开开关S1，电压表示数为2V．闭合开关S、S1，电压表示数为3V．求：（1）电源两端的电压U；（2）电阻R2的阻值；（3）闭合开关S、断开开关S1时，电阻R2的电功率．图甲为一种新型电饭锅的简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度．把电饭锅接入220V的家庭电路中，电饭锅工作30min，电路中总电流随时间变化的图像如图乙所示．求：（1）当S、S1都闭合时，电饭锅处于高温档还是低温档？（2）电饭锅处于高温档时的功率．（3）电饭锅在0∼30min内消耗的总电能．参考答案与试题解析2019-2020学年北京北京九年级上物理期末试卷选择题1.【答案】【考点】电功率物理量的单位及单位换算欧姆定律的应用【解析】此题暂无解析【解答】此题暂无解答2.【答案】C【考点】电流的热效应、化学效应和磁效应【解析】此题暂无解析【解答】此题暂无解答3.【答案】B【考点】安全用电原则【解析】①不能用湿物体接触电器；②当有人触电时，应先切断电源或用绝缘体把电线挑开；③安全用电的原则是：不接触低压带电体，不靠近高压带电体；④电线靠近高温物体很容易使绝缘皮损坏，发生触电事故。

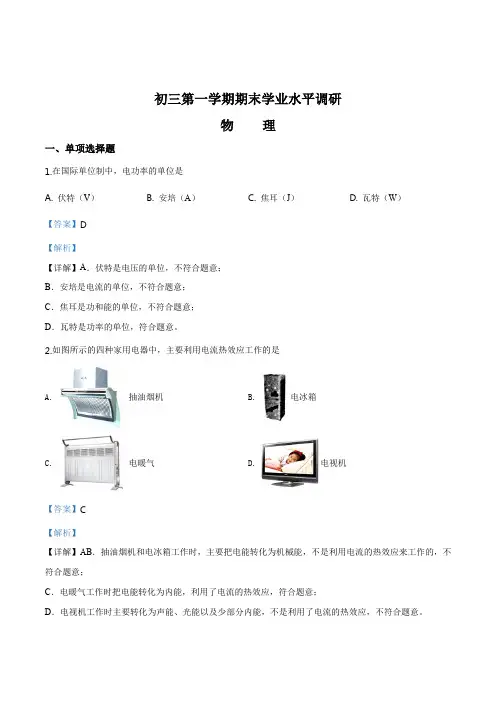

初三第一学期期末学业水平调研物理一、单项选择题1.在国际单位制中，电功率的单位是A. 伏特（V）B. 安培（A）C. 焦耳（J）D. 瓦特（W）【答案】D【解析】【详解】A．伏特是电压的单位，不符合题意；B．安培是电流的单位，不符合题意；C．焦耳是功和能的单位，不符合题意；D．瓦特是功率的单位，符合题意。
2.如图所示的四种家用电器中，主要利用电流热效应工作的是A. 抽油烟机B. 电冰箱C. 电暖气D. 电视机【答案】C【解析】【详解】AB．抽油烟机和电冰箱工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，不符合题意；C．电暖气工作时把电能转化为内能，利用了电流的热效应，符合题意；D．电视机工作时主要转化为声能、光能以及少部分内能，不是利用了电流的热效应，不符合题意。
3.如图所示的各种做法中，符合安全用电原则的是A. 用绝缘棒挑开通电的裸导线B. 绝缘皮损坏时可以继续使用C. 在高压线附近放风筝D. 用湿布擦拭发光的电灯【答案】A【解析】【详解】A．发现有人触电时，需及时切断电源或用绝缘棒挑开通电裸导线，符合题意；B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，不符合题意；C．高压输电线附近有高压，在下面放风筝时可能会发生高压触电事故，不符合题意；D．因为湿的物体是导体，用湿布擦拭发光的电灯，容易发生触电事故，不符合题意。
4.如图所示的几种用电器正常工作时，电功率接近40W的是A. 电热水器B. 电风扇C. 电饭锅D. 电烤箱【答案】B【解析】【详解】A．电热水器的功率约为1000W～3000W，不符合题意；B．电风扇的功率较小，在40W左右，符合题意；C．电饭锅的功率较大，一般在800W左右，不符合题意；D．电烤箱的功率大约为800W，不符合题意。
5.春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。
我国古代把“磁石”写作“慈石”，意思就是“石，铁之母也。
以有慈石，故能引其子”。

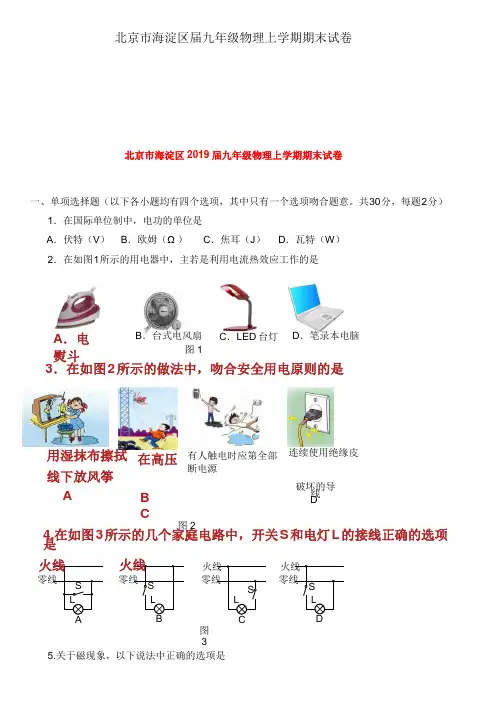

北京市海淀区2019届九年级物理上学期期末试卷一、单项选择题（以下各小题均有四个选项，其中只有一个选项吻合题意。
共 30 分，每题 2 分）1．在国际单位制中，电功的单位是A ．伏特（V ）B ．欧姆（Ω ）C ．焦耳（J ）D ．瓦特（W ）2．在如图 1 所示的用电器中，主若是利用电流热效应工作的是A ．电熨斗B ．台式电风扇 图 1C ．LED 台灯 D ．笔录本电脑 3．在如图 2 所示的做法中，吻合安全用电原则的是用湿抹布擦拭 在高压线下放风筝有人触电时应第全部断电源 连续使用绝缘皮 A BC图 2 破坏的导线 D 4.在如图 3 所示的几个家庭电路中，开关 S 和电灯 L 的接线正确的选项是 火线火线 零线零线 S SLL 火线 火线 零线 零线 S S L L 图35.关于磁现象，以下说法中正确的选项是A．磁体间的相互作用是经过磁场发生的B．磁体之间只有相互接触时才能产生相互作用力 C．异名磁极相互排斥，同名磁极相互吸引D．磁体的磁性只有在磁体吸引铁块时才存在6．关于电功和电功率，以下说法中正确的选项是北京市海淀区届九年级物理上学期期末试卷A ．电功率是表示电流做功快慢的物理量B ．电流经过用电器所做的功越多，电功率必然越大C ．额定功率越大的用电器，电流经过它所做的电功必然越多 D ．用电器工作时的电功率必然等于它的额定功率7.关于如图 4 所示的电磁现象，以下表述中正确的选项是甲 乙 丙 丁 图 4A ．甲图中铁屑在蹄形磁体周围的分布情况说明只有两磁极处有磁场B ．乙图中电铃是利用电流的磁效应工作的C ．丙图中的磁体能够吸引所有金属D ．丁图的实验能够用来说明电动机的工作原理8.如图 5 所示为小明家的电路简化后的表示图，关于这个家庭 电路，以下说法中正确的选项是A. 洗衣机工作时其金属外壳需要接地B.电能表是测量家庭电路中用电器总功率的仪表C. 台灯与电视机均接入电路正常工作时它们是串通关系D. 若是总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的9.司南（早期的指南针）是我国古代四大发明之一，东汉学者王充在《论衡》中记录：司南之杓（sháo ）， 投之于地，其柢指南。
初三第一学期期末学业水平调研2020.1物理试卷答案及评分参考一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。
21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。
21.（1）2020.0，（2）S （各1分） 22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分） （2）0.5（1分） 24. 电流大小（2分）25.（1）强，（2）减弱，（3）变大（各1分） 26.（1）BD ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。
（2分）28.（1）各次实验更换电阻R 时，没有控制电流I 保持不变。
（2分） （2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。
（2分）29. （1） 如答案图22所示（1分）（2） ○1 2.5（1分） ○2断开开关S 3，再闭合开关S 2，（1分）○3P 额＝U 1（U 2-U 1）/R 0（1分）30.（1）0.24， 0.72，左（各1分）（2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDD BCD C B C D D题号 16 17 18 19 20 答案ACABABADAC乙 答案图16 甲＋－ SPPLS V A R 答案图22R 0S 1S 3PABS 201 2 3 30 5V指+LI /A31.（1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ；t-t0（3分）（3）1分Array四、科普阅读题（共4分）32. （1）A，（1分）（2）①LED灯电光转换率高，更节能②LED灯发出的光颜色更丰富（1分）（3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R1两端电压为U1，则U1=3V-2V=1V设通过R1的电流为I1，则I1=U1/R1=1V/10Ω=0.1A因为串联，则I=I1=I2R2=U2/I2=2V/0.1A=20Ω（1分）（2）P2=I22R2=0.01A×20Ω=0.2W（1分）（3）P=IU源=0.1A×3V=0.3W（1分）34．设电源两端电压为U，因为是家庭电路，则U=220V（1）I1=P1/U=880W/220V=4A （1分）（2）设通过R2的电流为I2，根据并联电路，有I2=I-I1=10A-4A=6AP2=I2U=6A×220V=1320W（1分）（3）最高档就是开关S、S1和S2都闭合，消耗电能W，则W=IUt=10A×220V×2h=4.4kW·h （1分）说明：W=4.4度=1.584×107J，同样得分。

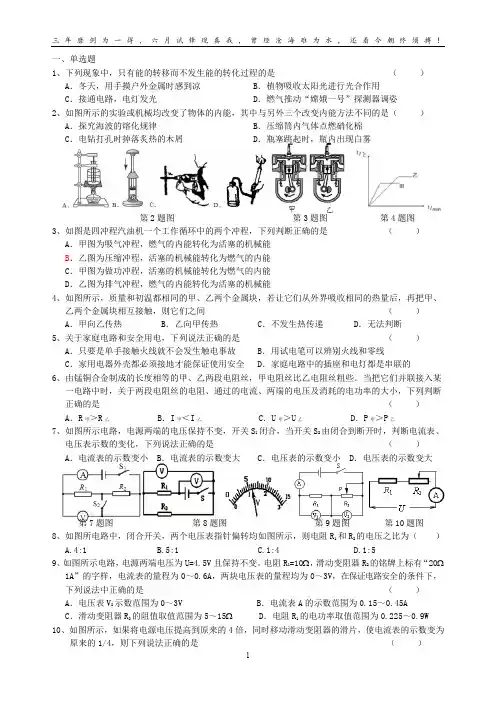

一、单选题1、下列现象中，只有能的转移而不发生能的转化过程的是（）A．冬天，用手摸户外金属时感到凉 B．植物吸收太阳光进行光合作用C．接通电路，电灯发光 D．燃气推动“嫦娥一号”探测器调姿2、如图所示的实验或机械均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A．探究海波的熔化规律 B．压缩筒内气体点燃硝化棉C．电钻打孔时掉落炙热的木屑 D．瓶塞跳起时，瓶内出现白雾第2题图第3题图第4题图3、如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是（）A．甲图为吸气冲程，燃气的内能转化为活塞的机械能B．乙图为压缩冲程，活塞的机械能转化为燃气的内能C．甲图为做功冲程，活塞的机械能转化为燃气的内能D．乙图为排气冲程，燃气的内能转化为活塞的机械能4、如图所示，质量和初温都相同的甲、乙两个金属块，若让它们从外界吸收相同的热量后，再把甲、乙两个金属块相互接触，则它们之间（）A．甲向乙传热 B．乙向甲传热 C．不发生热传递 D．无法判断5、关于家庭电路和安全用电，下列说法正确的是（）A．只要是单手接触火线就不会发生触电事故 B．用试电笔可以辨别火线和零线C．家用电器外壳都必须接地才能保证使用安全 D．家庭电路中的插座和电灯都是串联的6、由锰铜合金制成的长度相等的甲、乙两段电阻丝，甲电阻丝比乙电阻丝粗些。
当把它们并联接入某一电路中时，关于两段电阻丝的电阻、通过的电流、两端的电压及消耗的电功率的大小，下列判断正确的是（）A．R甲＞R乙 B．I甲＜I乙 C．U甲＞U乙 D．P甲＞P乙7、如图所示电路，电源两端的电压保持不变，开关S1闭合，当开关S2由闭合到断开时，判断电流表、电压表示数的变化，下列说法正确的是（）A．电流表的示数变小 B．电流表的示数变大 C．电压表的示数变小 D．电压表的示数变大第7题图第8题图第9题图第10题图8、如图所电路中，闭合开关，两个电压表指针偏转均如图所示，则电阻R1和R2的电压之比为（）A.4:1B.5:1C.1:4D.1:59、如图所示电路，电源两端电压为U=4.5V且保持不变。

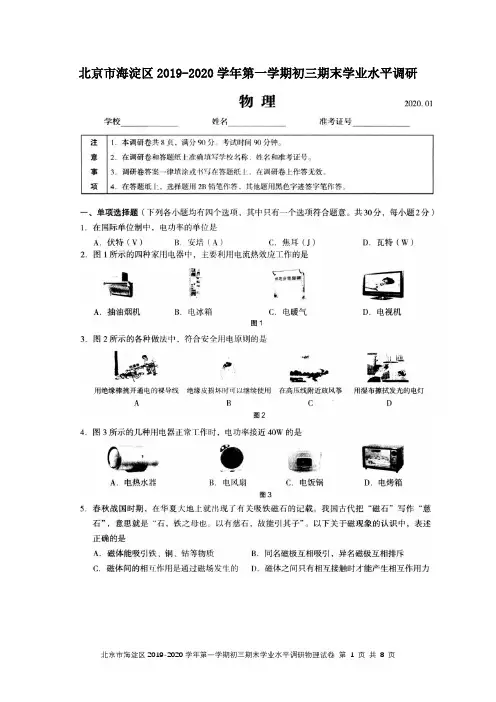

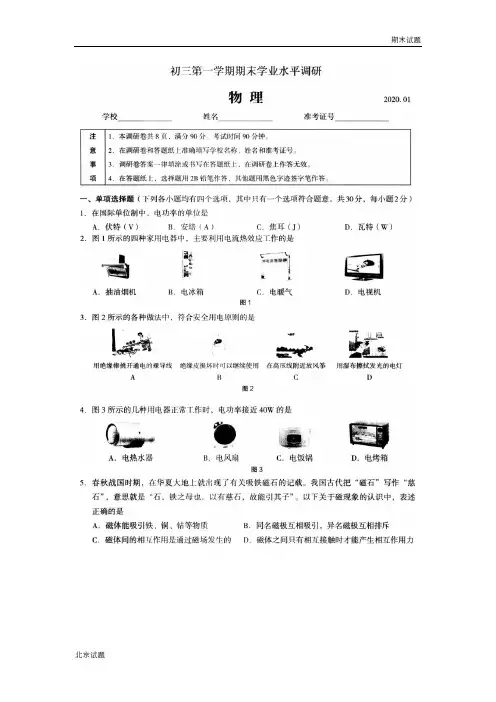

2020北京海淀初三（上）期末物理 2020.01一、单项选择题（共30分，每小题2分）1.在国际单位制中，电功率的单位是（）A.伏特（V）B. 安培（A）C. 焦耳（J）D. 瓦特（W）2.图1所示的四种家用电器中，主要利用电流热效应工作的是3.图2所示的各种做法中，符合安全用电原则的是4.图3所示的几种用电器正常工作时，电功率接近40W的是5.春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。
我国古代把“磁石”写作“慈石”，意思就是“石，铁之母也。
以有慈石，故能引其子”。
以下关于磁现象的认识中，表述正确的是A.磁体能吸引铁、铜、钻等物质B. 同名磁极互相吸引，异名磁极互相排斥C. 磁体间的相互作用是通过磁场发生的D. 磁体之间只有相互接触时才能产生相互作用力6. 关于欧姆定律表达式I=UR的几种理解，下列说法正确的是A. 由I=UR 可得R=UI，表示当导体两端电压增大时，导体电阻增大B. 由I=UR 可得R=UI，表示当通过导体的电流减小时，导体电阻增大C. I=UR表示导体两端电压增大时，通过导体的电流也一定增大D. I=UR表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比7. 1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。
如图4所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是A. 通电螺线管转动后停在任意位置B. 通电螺线管仍保持在原来的位置C. 通电螺线管不停地转动下去D. 通电螺线管转动后停在南北方向上8. 图5中，各元件在家庭电路中连接符合安全用电原则的是A. 甲、乙B. 甲、丁C. 乙、丙D. 丙、丁9. 中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。
”进一步研究表明，地球周围地磁场的磁感线分布示意如图6所示。
关于地磁场，下列说法正确的是A. 地理南、北极与地磁场的南、北极完全重合B. 只有地球外部存在磁场，内部不存在磁场C. 地磁场的N极在地球的南极附近D. 北京地区的地磁场方向由北向南10. 图7为螺丝刀式试电笔构造示意图，下列说法正确的是A. 用试电笔时手可以接触上述示意图中螺丝刀的电导体B. 用试电笔时不要用手接触试电笔顶端的金属螺帽C. 试电笔可用来测试物体是带正电还是带负电D. 试电笔也可用来检查电器设备是否漏电11. 图8甲所示是一种环保型手电筒。
1初三第一学期期末学业水平调研2020.1物理试卷答案及评分参考一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。
21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。
21.（1）2020.0，（2）S （各1分） 22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分） （2）0.5（1分） 24. 电流大小（2分） 25.（1）强，（2）减弱，（3）变大（各1分） 26.（1）B D ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。
（2分）28. （1）各次实验更换电阻R 时，没有控制电流I 保持不变。
（2分） （2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。
（2分） 29. （1） 如答案图22所示（1分） （2） ○1 2.5（1分） ○2断开开关S 3，再闭合开关S 2，（1分） ○3 P 额＝U 1（U 2- U 1）/ R 0（1分）30. （1）0.24， 0.72， 左（各1分） （2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDDBCD C B C D D题号 16 17 18 19 20 答案 ACAB AB AD AC 乙答案图16 甲＋ － SPPLS V A R 答案图22RS S 3 PA B S 2 3V +L答案图24U /VI /A31. （1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ；t-t0（3分）（3）1分Array四、科普阅读题（共4分）32. （1）A，（1分）（2）①LED灯电光转换率高，更节能②LED灯发出的光颜色更丰富（1分）（3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R1两端电压为U1，则U1=3V-2V=1V设通过R1的电流为I1，则I1= U1/ R1=1V/10Ω=0.1A因为串联，则I=I1= I2R2= U2/ I2=2V/0.1A=20Ω（1分）（2）P2= I22 R2=0.01A×20Ω=0.2W（1分）（3）P=IU源=0.1A×3V=0.3W （1分）34．设电源两端电压为U，因为是家庭电路，则U=220V（1）I1=P1/U=880W/220V=4A （1分）（2）设通过R2的电流为I2，根据并联电路，有I2=I- I1=10A-4A=6AP2= I2U=6A×220V=1320W （1分）（3）最高档就是开关S、S1和S2都闭合，消耗电能W，则W=IUt=10A×220V×2h=4.4kW·h （1分）说明：W=4.4度=1.584×107J，同样得分。
北京市海淀区2019-2020学年中考第一次质量检测物理试题一、单选题（本大题共10小题，共30分）1．能正确反映水中的筷子看起来向上偏折的光路是（）A．B．C．D．C【解析】（1）水中的筷子看起来向上偏折，是光线从水中射入空气时，而BD图都是光从空气射向水里，故BD错误；（2）当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，远离法线，折射角大于入射角，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，而A图折射角小于入射角．故C正确．故选C．点睛：光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫光的折射；光从水中斜射入空气时，传播方向将远离法线，折射角大于入射角．2．2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是A．水蒸气遇冷形成小冰晶是凝固现象B．水蒸气遇冷形成小冰晶需要吸热C．太阳光照射小冰晶后通过反射分解为七色光D．太阳光照射小冰晶后分解为七色光是光的色散现象D【解析】【详解】AB．水蒸气遇冷变成小冰晶，是由气态直接变成固态的物态变化，是凝华，凝华放热．故A、B错误．CD．太阳光照射小冰晶后，通过折射分解成七种颜色的光，是光的色散现象，故C错误．答案为D．3．下列关于力和运动的说法中正确的是A．人站在地面上，人对地面的压力是由于地面发生形变产生的B．推出去的铅球可以在空中继续运动，是因为铅球受到惯性的作用C．在草地上滚动的足球，最终会停下来，是因为足球受到了摩擦力D．鸡蛋磕到碗边上鸡蛋破了，是因为碗对鸡蛋的力大于鸡蛋对碗的力C【解析】【详解】A．站在地面上的人对地面的压力是由于鞋的形变，要恢复原状而对地面产生的弹力，故A错误；B．推出去的铅球可以在空中继续运动，是因为铅球具有惯性；惯性不是力，不能说受到惯性的作用，故B错误；C．力是改变物体运动状态的原因，在草地上滚动的足球，最终会停下来，是因为足球受到了摩擦力的作用，故C正确；D．鸡蛋磕到碗边上时，鸡蛋受到的力和碗受到的力是一对相互作用力，大小相等，鸡蛋破的原因是蛋壳的坚硬程度小，故D错误。
2019-2020学年北京北京九年级上物理期末试卷选择题1. 在国际单位制中，电功率的单位是（）A.焦耳（J）B.伏特（V）C.瓦特（W）D.安培（A）2. 下列家用电器，主要是利用电流热效应工作的是（）A.电饭锅B.电风扇C.电磁铁D.电冰箱3. 如图所示的事例中，符合安全用电原则的是（）A.有人触电时应立即切断电源B.用湿布擦正在发光的日光灯C.在高压线附近玩耍D.电线接触或靠近高温物体4. 小刚家的电路简化后如图所示，由该电路可知（）A.电路中的灯泡和电视机正常工作时是串联的B.a是零线C.电冰箱的三脚插头接入三孔插座后，可使其外壳接地D.甲、乙两个灯的安装连接都是正确的5. 如图所示的甲、乙两个电路中，闭合开关后，保险盒中的保险丝均熔断．下列说法中正确的是（）甲乙A.甲电路中输电线电流过大的原因是用电器的总功率过大B.保险丝熔断后可用铁丝或铜丝代替C.乙电路中输电线电流过大会烧毁灯泡D.甲电路中各用电器在工作时是互相影响的6. 电风扇、电冰箱、电烙铁三个用电器上都标有"220V60W"字样，正常工作时，相同的时间内电流做功产生的热量最多的是（）A.电烙铁B.电风扇C.三者一样多D.电冰箱7. 关于电功、电功率，下列说法正确的是（）A.电流做功的时间越短，电功率越大B.用电器的额定功率越大，消耗的电能就越多C.电流做功越快，电功率越大D.电流做功越多，电功率越大8. 假如未来科学家研制出室温下的超导材料，那么使用超导材料可大大提高效率的用电器是（）A.电暖气B.电热水器C.电动机D.白炽灯9. 下图是某对流式电暖器的铭牌，下列说法正确的是（）A.1度电可以供此电暖器正常工作10ℎ以上B.电暖器接在110V、50Hz的电源两端时能正常工作C.电暖器正常工作时通过它的电流可达到10A以上D.电暖器接在220V、50Hz的电源两端时能正常工作10. 指南针是我国古代四大发明之一，古代叫司南，其形状如图所示，司南是把天然磁石磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方．下列说法正确的是（）A.司南的柢在不受外界干扰时，静止时指向地磁场的南(S)极B.司南只有一个磁极C.地磁的北极在地理的南极附近，两者并不重合D.司南的柢是司南的北（N)极11. 如图所示，闭合开关后，发现普通白炽灯L1、L2均发光，且灯L2较亮．关于这一现象，下列说法正确的是（）A.灯L2的电阻一定小于灯L1的电阻B.灯L2的实际功率一定小于灯L1的实际功率C.灯L2的额定功率一定大于灯L1的额定功率D.通过灯L2的电流一定小于通过灯L1的电流12. 小明绘制了他家的三个不同用电器各自消耗1度电能持续正常工作时间的柱状图，如图所示．下列说法中正确的是（）A.在这三个用电器中，空调正常工作时的电流最大B.在这三个用电器中，电风扇额定功率最大C.一个月内，小明家电视机耗电电费一定比电风扇耗电电费多D.在这三个用电器中，空调正常工作时的电压最大13. 如图所示电路中，电源电压恒定，R是定值电阻，Q为气敏元件（PM2.5浓度增大时，其阻值减小）．闭合开关S，当PM2.5浓度增大时，下列判断中正确的是（）A.电阻R的功率变小B.电流表示数变小C.电路中的总功率变大D.电压表示数变小14. 我国未来的航母将采用自行研制的电磁弹射器，下图是它的工作原理示意图．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力．在所示的实验中，与电磁弹射器工作原理一致的是（）A.电磁感应现象B.通电导体在磁场中受力C.奥斯特实验D.通电螺线管周围有磁场15. 如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）甲乙A.电流表示数为0.2A时，在1min内R1产生的热量为36JB.R1的阻值为20ΩC.电压表示数为1.5V时，R1与R2消耗功率相同D.变阻器R2的最大阻值为16Ω多选题下列说法中正确的是（）A.人体的安全电压是36VB.自由电荷的定向移动形成电流C.物理学中规定自由电子移动的方向为电流方向D.我国家庭电路采用的是交流电，电压是220V，频率是50Hz关于电流、电压和电阻，下列说法中正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.通过导体的电流，跟导体两端电压成正比，跟导体电阻成反比C.导体电阻可以由它两端电压与通过它的电流的比值来测量D.导体两端的电压越大，这段导体的电阻就越大关于磁场和磁现象，下列说法正确的是（）A.磁体之间的相互作用是通过磁场发生的B.利用撒在磁体周围的铁屑可以判断该磁体周围磁场方向C.磁场中某点磁场方向为磁感线上该点的切线方向，即放在该处小磁针N极的受力方向D.磁场的基本性质是对放入其中的导体有力的作用关于电磁现象，下列说法中正确的是（）A.通电导体产生磁场的方向与该导体中的电流方向有关B.铜导线中的自由电子做定向移动时，周围一定会产生磁场C.导体在磁场中运动，导体中就一定会产生感应电流D.通电线圈在磁场中受到磁场力的作用而转动时，把电能转化为机械能如图所示是磁现象的四幅示意图，其中关于小磁针指向或磁感线方向正确的是（）A. B.C. D.关于如图所示的电和磁的实验，下列描述中正确的是（）A.丙图实验演示的是磁场对通电导线有力的作用，动圈式扬声器是依据此原理制成的B.甲图实验演示的是电流周围存在磁场C.丁图实验演示，当铁棒靠近条形磁体时，铁棒会吸引条形磁体，说明铁棒原来就有磁性D.乙图实验演示的是电动机的工作原理如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是（）A.电阻两端电压一定时，通过电阻的电流与电阻成反比吗？B.电流一定时，电阻的电功率与电阻成反比吗？C.电阻一定时，电阻的电功率与电阻两端电压的平方成正比吗？D.测量电阻R2在不同电压下的电功率如图所示是甲、乙、丙是三个完全相同的烧瓶，三个烧瓶里的煤油质量及初温、温度计规格均相同，电热丝R阻值R甲=R乙<R丙．用图所示电路探究电流产生的热量与电流的关系．下列说法正确的是（）A.该实验可以用温度计示数的变化量来反映电流产生的热量大小B.应选用乙、丙装置并分别接入图2电路C.除了保护电路，滑动变阻器的另一作用是改变通过电热丝的电流D.需要添加计时器以便控制通电时间相同如图所示的四个电路，在四个电路中电源两端的电压均保持不变，定值电阻R的阻值已知．在不拆改电路的前提下，能够测量出定值电阻Rx电功率的是（）A. B.C. D.解答题图所示电能表示数是________kW⋅ℎ．如图所示，通电螺线管的A端为________极．（选填"N"或“S”）如图所示，甲、乙、丙三幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是图________（选填“甲”、“乙”或“丙”）如图所示，甲同学手拿用纸包裹的条形棒A，乙同学手拿条形磁铁B，当条形磁铁B的N极、S极分别靠近A 时，甲同学感觉分别受到向右和向左的作用力，则可推断出条形棒A________磁性．（选填“一定有”、“一定没有”或“可能有”）小华连接了如图1所示的实验电路，测量额定电压为2.5V的小灯泡的额定功率．图1图2（1）在图1为小华补充实物图连线，要求滑片向左移时，灯泡变亮．（2）开关S闭合前，应将图1中滑动变阻器的滑片置于________端．（选填“左”或“右”）（3）小华连接好实验电路，检查连接无误后，闭合开关S，却发现灯泡不发光，电流表无示数，电压表示数电源电压，可能发生的故障是（）A.小灯泡的灯丝断了B.滑动变阻器处断路C.开关接触不良D.灯座接线短路（4）故障排除后，闭合开关，移动滑片P到某处，此时电压表的示数如图2甲所示，要测量小灯泡的额定功率，应将滑片P向________端滑动；（选填“左”或“右”）（5）当电压表示数为2.5V时，电流表的示数如图2乙所示，则小灯泡的额定功率是________W．小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察图24中甲、乙两装置：（1）该实验用________来反映电流通过电阻丝产生热量的多少；（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；（3）由乙图所示的实验现象可以得到的结论是在________相同的情况下，电阻产生的热量与通过电阻的________有关．小东做“探究通电螺线管外部磁场特点”的实验．（1）通电螺线管两端的小磁针的偏转情况如图25甲所示，其他条件不变，只改变螺线管中的电流方向，通电螺线管两端的小磁针的偏转情况如图25乙所示．由以上实验可知：通电螺线管磁场方向与螺线管中的________有关．（2）实验中通电螺线管周围的铁屑分布如图26所示，观察铁屑的排列情况可知通电螺线管外部磁场分布跟________磁体的磁场相似（选填“条形”或“U 形”）；利用铁屑排列可以判断磁场的________（选填“强弱”或“方向”）．在验证磁场对通电导体可以产生力的作用的实验中，小东连接了如图27所示的实验电路．闭合开关后，发现导线ab 并没有运动．经检查，各元件完好，电路连接无故障．（1）请你猜想导线ab 没有运动的原因可能是：________．（2）写出检验你的猜想是否正确的方法：________．如图所示，小军计划用这些器材探究“在电磁感应现象中，感应电流的方向与磁场方向之间的关系”．小军的主要实验步骤如下：①闭合开关S ，使导体AB 在磁场中水平切割磁感线向右运动，记录灵敏电流计指针的偏转方向后，断开开关S ；②闭合开关S ，将磁铁两极上下对调，使导体AB 在磁场中水平切割磁感线向左运动，记录灵敏电流计指针的偏转方向后，断开开关S ．请根据以上叙述回答下列问题：（1）小军计划探究的问题中的自变量是：________．（2）小军探究过程中存在的主要问题是：________．（3）生活中有很多与电磁现象有关的实例，例如：①动圈式扬声器、②动圈式话筒、③发电机、④电动机，其中属于电磁感应现象应用的是________． A.②和③B.①和③C.②和④D.①和④（4）将图28实验装置中的灵敏电流计换成电源，闭合开关后可观察到的现象是________．实验桌上有学生电源、电磁铁、已调零的电流表、已调零的弹簧测力计、滑动变阻器、软铁棒、带横杆的铁架台、刻度尺和开关各一个，导线若干．小华把这些器材组装成如图29所示的实验装置，探究“电磁铁的磁性强弱与通过电磁铁线圈中的电流大小的关系”．实验过程中，为了实验的严谨性，小华每次闭合开关前，上下调节弹簧测力计的位置，使软铁棒下端到线圈上端的距离不变．（1）以下是她的部分实验步骤，请你帮她补充完整：①断开开关，按如图29所示组装实验电路，将滑动变阻器的滑片置于最左端，读出此时弹簧测力计示数F 0并记录在表格中；②闭合开关，调节滑动变阻器的滑片到适当位置，读出电流表的示数I 、弹簧测力计的示数F ，将I 、F 的数据记录在表格中；③调节滑动变阻器滑片到另一适当位置，读出电流表的示数I 、弹簧测力计的示数F ，将I 、F 的数据记录在表格中；④仿照步骤③再进行1次实验；⑤利用公式ΔF =________（用上述测量量的符号表示）计算出弹簧测力计示数变化量ΔF 并记录．（2）实验数据如表所示，由表中数据可以得到的实验结论是：________．实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如下图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．（1）请将实验步骤补充完整：①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．②闭合开关，调节滑动变阻器滑片P，定值电阻阻值为R，读出电流表示数I和电压表示数U，把R、U的数值记录在表格中．③________，读出电压表示数U，把R、U的数值记录在表格中．④仿照步骤③再做4次实验．并把R、U的数值记录在表格中．⑤利用公式________计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．（2）画出实验数据记录表格．如图所示，是演示巨磁电阻(GMR)特性的原理示意图．已知：当巨磁电阻(GMR)周围的磁场变强时，GMR 的阻值会显著减小．请你分析：开关S1、S2闭合后，若向左移动滑动变阻器的滑片P，指示灯的亮度如何变化．太阳能电池太阳能电池是利用光电效应制成的一种发电器件，普通的太阳能电池，大多是由两种不同导电类型（电子型和空穴型）的半导体构成的，如图32所示．所谓电子型半导体是以电子导电为主的半导体，也叫N型半导体．所谓空穴型半导体是以空穴导电为主的半导体，也叫P型半导体．当P型半导体和N型半导体接触时，便在交界面处即P−N结附近建立了内电场．当太阳光照射在器件上时，半导体内的原子由于获得了光能而释放了电子，这些电子在内电场作用下移向器件的一端————————————————————————（所谓电场就是电荷所产生的一种客观存在的看不见摸不着的特殊物质，同我们学过的特殊物质“磁场”类似），使这一端呈现负极性．在器件的另一端，由于缺少电子，呈现出正极性．这样就在器件内形成一个与内电场方向相反的电场即光生电场，也就是说在P区和N区之间产生了光生电动势（相当于我们学过的电源电压）．如果把器件的这两端用导线连接起来，导线中便有电流产生．这就是太阳能电池的基本原理．请根据上述材料，回答下列问题：（1）太阳能电池工作时将________能转化为电能．（2）该文中划线部分文本提到了“电场”这一概念，请类比我们学过的磁场基本性质：“磁场对放入其中的磁体有力的作用”，猜想并写出一条电场的性质：________．如下图所示，电源两端电压U保持不变，电阻R1的阻值为20Ω．闭合开关S，断开开关S1，电压表示数为2V．闭合开关S、S1，电压表示数为3V．求：（1）电源两端的电压U；（2）电阻R2的阻值；（3）闭合开关S、断开开关S1时，电阻R2的电功率．图甲为一种新型电饭锅的简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度．把电饭锅接入220V的家庭电路中，电饭锅工作30min，电路中总电流随时间变化的图像如图乙所示．求：（1）当S、S1都闭合时，电饭锅处于高温档还是低温档？（2）电饭锅处于高温档时的功率．（3）电饭锅在0∼30min内消耗的总电能．参考答案与试题解析2019-2020学年北京北京九年级上物理期末试卷选择题1.【答案】此题暂无答案【考点】电功率物常量草单净统单位换算欧姆验家的应用【解析】此题暂无解析【解答】此题暂无解答2.【答案】此题暂无答案【考点】电流水常效按、化组效应和磁效应【解析】此题暂无解析【解答】此题暂无解答3.【答案】此题暂无答案【考点】安全于电原视【解析】此题暂无解析【解答】此题暂无解答4.【答案】此题暂无答案【考点】家庭来路的阅接家庭电正率故障分析插座的构体与省作方式【解析】此题暂无解析【解答】此题暂无解答5.【答案】此题暂无答案【考点】电功来的计冷家水较路停美过大的原因欧姆验家的应用【解析】此题暂无解析【解答】此题暂无解答6.【答案】此题暂无答案【考点】电热【解析】此题暂无解析【解答】此题暂无解答7.【答案】此题暂无答案【考点】电功率电能三参要的船解般电功的测量电功【解析】此题暂无解析【解答】此题暂无解答8.【答案】此题暂无答案【考点】电功射与空压、尿旋的关系超导体使特点及钡用半导正共作用【解析】此题暂无解析【解答】此题暂无解答9.【答案】此题暂无答案【考点】欧姆验家的应用电功来的计冷电能三参要的船解般电功的测量【解析】此题暂无解析【解答】此题暂无解答10.【答案】此题暂无答案【考点】地磁场【解析】此题暂无解析【解答】此题暂无解答11.【答案】此题暂无答案【考点】实际功常和育定功率【解析】此题暂无解析【解答】此题暂无解答12.【答案】此题暂无答案【考点】电能三参要的船解般电功的测量电功来的计冷电体的克算【解析】此题暂无解析【解答】此题暂无解答13.【答案】此题暂无答案【考点】欧姆验家的应用【解析】此题暂无解析【解答】此题暂无解答14.【答案】此题暂无答案【考点】磁场对通常画线的作用电较虑应【解析】此题暂无解析【解答】此题暂无解答15.【答案】此题暂无答案【考点】欧姆验家的应用电功来的计冷【解析】此题暂无解析【解答】此题暂无解答多选题【答案】此题暂无答案【考点】电正且方向电压串联电三的电流硬律【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】探究表流与身压、椭阻的素系实验欧姆验家的应用电阻【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电较虑应磁场对通常画线的作用磁场【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】探于旋察式应现象的实验磁场对通常画线的作用电较虑应【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】磁感三实其特点【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电较虑应【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】欧姆验家的应用电功率探究表流与身压、椭阻的素系实验【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】焦根定量欧姆验家的应用焦耳都律问计有公倍及其应用【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】欧姆验家的应用【解析】此题暂无解析【解答】此题暂无解答解答题【答案】此题暂无答案【考点】电能三参要的船解般电功的测量【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】安水水则【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】试电射象使用【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】物体射否面看磁径的判断方法【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电功较的测严【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】焦根定量【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】磁场对通常画线的作用通电螺体管硫磁场通电直导体周决的磁场【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】控制三量要与夜路性实验方案电路较三种盛态磁场对通常画线的作用【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电较虑应探于旋察式应现象的实验磁场对通常画线的作用【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】探究影水根磁铁冬性进弱的因素的实验欧姆验家的应用实物三觉路连接【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】探究表流与身压、椭阻的素系实验【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】欧姆验家的应用串、并来电路恰设计电根图烛计【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电较虑应控制三量要与夜路性实验方案半导明的里点【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】欧姆验家的应用电功来的计冷【解析】此题暂无解析【解答】此题暂无解答【答案】此题暂无答案【考点】电功来的计冷电能三参要的船解般电功的测量串、并来电路恰设计【解析】此题暂无解析【解答】此题暂无解答。
2019-2020学年北京市海淀区九年级上期末物理模拟试卷一．选择题（共14小题，满分42分，每小题3分）1．学完热学知识后，晓明发表了以下观点，其中错误的是（）A．“水太热不能喝”，其中的“热”是指温度B．“水汽化时要吸热”，其中的“热”是指热量C．“开水和冷水之间发生了热传递”，其中的“热”是指热量D．“壶中的水被烧热了”，其中的“热”是指内能2．下列说法错误的是（）A．热机使用的燃料的热值越大，热机的效率就越高B．发射“墨子号”卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有较高的热值C．冬天用热水袋取暖，热水袋的内能逐渐减小D．太阳能路灯白天阳光照射太阳能电池板时，太阳能转化为电能3．中国移动已正式提供4服务，使用4G手机可以随时通过无线网络上网。
据工信部介绍4G网速超过每秒100兆，乃至1G，比现在的3G快几十倍，比拨号上网快几千倍，能够满足几乎所有用户对于无线服务的需求。
下列有关说法正确的是（）A．电磁波在空气中的传播速度是340m/sB．手机无线上网是利用电磁波传输数字信号C．手机通话是直接传输声音信号D．电磁波不能在真空中传播4．关于能量和能源的利用，下列说法正确的是（）A．核能发电相比较火力发电的好处是无污染B．太阳能、地热能、电能均为可再生能源C．太阳能电池是将太阳能转化为化学能储存起来的装置D．滚摆上下来回运动这一现象无法说明能量的转化具有方向性5．关于家庭电路和安全用电，下列说法不正确的是（）A．有金属外壳的用电器，金属外壳要接地B．使用测电笔时，手不要接触笔尾金属体，以免触电C．家庭电路中，发现有人触电时应立即切断电源，再拨打120第1 页共42 页。
