封隔器及控制件

井下工具一、K344-114封隔器（原457-9、457-8）封隔器类型：属于水力扩张式封隔器，无支撑、液压坐封、无压差解封。

用途及应用情况：主要用于注水、压裂、找串、封串等。

技术指标：⑴总长：902mm；⑵最大外径：114mm；⑶最小通径：φ55mm；⑷坐封压力1.3～1.5MPa；⑸工作压力：15MPa；⑹工作温度：50℃、70℃、90℃。

工作原理坐封：从油管内加液压，液压经下接头处的孔眼作用于胶筒内腔，从而使胶筒涨大，封隔油套环形空间；解封：放掉油管压力，胶筒收回解封。

二、Y341-114S双液缸封隔器封隔器类型：属于水力压缩式封隔器，无支撑、液压坐封、上提解封。

用途：主要用于分层注水、堵水。

技术指标：⑴总长：976mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压力18MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封上提力：8-10t。

工作原理坐封：油管加液压，液压经中心管上的传压孔作用于上、下两个坐封活塞上，上、下两个活塞与上下活塞套形成两个液压缸，剪断坐封销钉后共同上行，压缩胶筒，使胶筒直径变大，封隔油、套环形空间。

放掉油管压力，上活塞套被卡簧锁住，使坐封活塞不能退回，胶筒始终处于封隔油、套环形空间状态。

解封：上提油管，胶筒、坐封活塞、活塞套、卡簧挂不动，中心管上行，剪断卡簧挂上的解封销钉，卡簧挂在胶筒弹力的作用下下行，解除锁定，胶筒收回而封隔器解封。

三、K344-114-X-BY-120/25可洗井封隔器封隔器类型：属于水力密闭式封隔器，无支撑、液压坐封、液压解封。

用途：主要用于分层注水。

技术指标：⑴总长：802mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压差1.5-3MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封压力：≤6MPa。

工作原理采用扩张式胶筒，坐封阀和解封阀完全分开，坐封和解封互不干扰的双体阀结构，使高压液体在压差作用下，通过坐封阀的单流凡尔进入胶筒密闭压力腔，只进不出，胶筒膨胀坐封；解封时采用泄压杆，当套压达到一定值后，泄压杆打开密闭压力腔，封隔器解封，进而在封隔器外部形成洗井通道，从而形成了压差坐封、密闭密封、反洗解封的压差密闭式封隔器结构。

井下工具及封隔器使用要求1、工具下井前要求对套管进行通井和刮削作业，通井规外径应大于所下工具最大外径2mm，通井规长度1.8~2m；刮削深度应在封隔器以下30m，尤其是在封隔器座封位置，要上下刮削三次以上。

2、工具下井前要进行检查，测量工具的外径、长度，连接螺纹是否与其他管柱相匹配，工具外径是否与套管内井相适应。

所有工具的连接螺纹必须缠生胶带，加涂丝扣油上紧。

所下油管需过油管规（长度1m），并加涂丝扣油上紧。

3、封隔器过井口要对中扶正，缓慢下放，以防损坏封隔器胶筒。

下钻速度控制在30~40根/小时，匀速下放，严禁溜钻、顿钻，以防封隔器中途座封。

4、下钻完成后，可进行洗井，一般采用反洗方式，如果采用正洗，其洗井排量应控制在0.5m3/min以内。

5、洗井后投球座封，投球使钢球或控制杆自由下落，一般钢球下降速度为20~40m/min（参考值），控制杆下降速度为30~70m/min（参考值），等杆或球到位后再加压座封或开启开关，禁止用泵压推钢球或控制杆下降。

6、座封封隔器应首选水泥车，在没有水泥车的情况下可使用其他泵车。

座封时平稳升压，在8MPa稳压5分钟，然后升至15MPa再稳压5分钟，最后升压打开底部开关，验封。

7、压裂（酸化）施工中，要随时观察压力的变化，如果施工压力高于封隔器的工作压力，则需加平衡压力以保证施工压力不高于封隔器的工作压差，以防压坏封隔器无法解封。

8、起管柱解封时要注意上提负荷，先缓慢上提，待确定封隔器解封后方可转入正常起钻。

一般封隔器的解封负荷为3~5吨。

建议：封隔器的座封位置最好在上层下界面以下3米，在设计管柱组合时将控制开关连接在封隔器上，以减少沉砂，如果发生砂卡，可通过控制开关方便冲砂。

北京金科龙石油技术开发有限公司2006-3-8。

封隔器的工作原理引言概述：封隔器是一种常见的设备，广泛应用于工业、医疗和实验室等领域。

它的主要功能是将流体或者气体分隔开，以防止交叉污染或者混合。

本文将详细介绍封隔器的工作原理，包括五个部份：密封原理、流体控制、材料选择、温度和压力控制以及应用领域。

一、密封原理：1.1 环形密封：封隔器通常采用环形密封来确保流体或者气体的隔离。

环形密封是通过将密封件放置在两个接触面之间形成的。

当封隔器关闭时，密封件被压缩，形成一个密封的界面，防止流体或者气体泄漏。

1.2 面密封：除了环形密封外，封隔器还可以使用面密封来实现隔离。

面密封是通过将两个平面接触面贴合在一起形成的。

封隔器关闭时，两个接触面之间的压力将阻挠流体或者气体的泄漏。

1.3 液压密封：对于高压或者高温应用，封隔器可能使用液压密封。

液压密封是通过在接触面上施加液压力来实现的。

这种密封方法可以提供更高的密封性能，并适合于极端条件下的应用。

二、流体控制：2.1 流体阻力：封隔器的设计通常考虑了流体阻力。

通过调整密封件的材料和形状，可以减少流体通过封隔器的阻力，从而实现更高效的流体控制。

2.2 流量控制：封隔器还可以用于控制流体的流量。

通过调整封隔器的开度或者使用流量调节阀，可以精确控制流体的流量，满足特定应用的需求。

2.3 流体分离：在某些应用中，封隔器可以用于将流体分离。

通过封隔器的隔离功能，可以将不同成份的流体分离开来，以满足特定的处理要求。

三、材料选择：3.1 密封件材料：封隔器的密封件通常由橡胶、聚合物或者金属等材料制成。

材料的选择取决于应用的要求，如耐高温、耐腐蚀性能等。

3.2 封隔器材料：除了密封件材料外，封隔器的其他部件也需要选择适当的材料。

常见的封隔器材料包括不锈钢、铜、铝等，具有良好的耐腐蚀性和机械强度。

3.3 材料兼容性：在选择封隔器的材料时，还需要考虑材料之间的兼容性。

不同材料的组合可能会导致化学反应或者材料损坏，因此需要进行充分的材料测试和评估。

y211封隔器工作原理y211封隔器是一种常用的工业设备，主要用于管道系统中的流体控制和隔离。

它的工作原理主要包括阀门结构、阀芯运动、密封性能等几个方面。

首先，y211封隔器的阀门结构是其工作原理的基础。

它通常由阀体、阀盖、阀杆、阀座、阀芯等部件组成。

阀体是阀门的主体部分，用于容纳阀芯和阀座，同时连接管道系统。

阀盖则用于密封阀体，防止流体泄漏。

阀杆是连接手柄和阀芯的部件，通过手柄的旋转来控制阀芯的运动。

阀座则是阀门的密封部分，用于阻止流体通过阀门。

阀芯是阀门的关键部件，通过上下运动来控制流体的通断，从而实现管道系统的控制和隔离。

其次，阀芯的运动是y211封隔器工作原理的关键。

当手柄旋转时，阀杆将阀芯向上或向下移动，从而改变阀芯与阀座之间的间隙，控制流体的通断。

当阀芯向上移动时，阀芯与阀座之间的间隙变大，流体可以通过阀门，实现通畅；当阀芯向下移动时，阀芯与阀座之间的间隙变小，阻止流体通过阀门，实现隔离。

最后，y211封隔器的密封性能也是其工作原理的重要组成部分。

阀门的密封性能直接影响着管道系统的安全和稳定运行。

因此，y211封隔器通常采用金属到金属的密封结构，通过阀芯和阀座之间的金属密封面，实现阀门的严密密封。

同时，阀门的密封性能还受到阀杆和阀座之间的密封结构的影响，这些部件的精密加工和优质材料都是保证阀门密封性能的关键。

综上所述，y211封隔器的工作原理主要包括阀门结构、阀芯运动和密封性能三个方面。

通过这些关键部件的协同作用，y211封隔器可以实现管道系统中流体的控制和隔离，保障管道系统的安全运行。

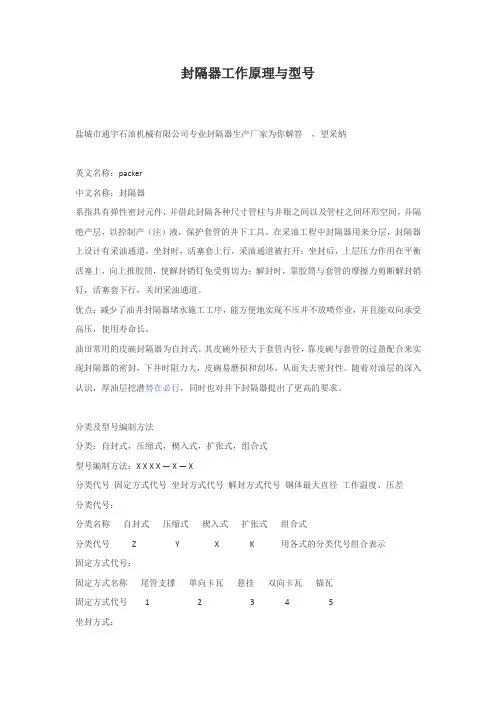

封隔器工作原理与型号盐城市通宇石油机械有限公司专业封隔器生产厂家为你解答，望采纳英文名称：packer中文名称：封隔器系指具有弹性密封元件，并借此封隔各种尺寸管柱与井眼之间以及管柱之间环形空间，并隔绝产层，以控制产（注）液，保护套管的井下工具。

在采油工程中封隔器用来分层，封隔器上设计有采油通道，坐封时，活塞套上行，采油通道被打开；坐封后，上层压力作用在平衡活塞上，向上推胶筒，使解封销钉免受剪切力；解封时，靠胶筒与套管的摩擦力剪断解封销钉，活塞套下行，关闭采油通道。

优点：减少了油井封隔器堵水施工工序，能方便地实现不压井不放喷作业，并且能双向承受高压，使用寿命长。

油田常用的皮碗封隔器为自封式。

其皮碗外径大于套管内径，靠皮碗与套管的过盈配合来实现封隔器的密封，下井时阻力大，皮碗易磨损和刮坏，从而失去密封性。

随着对油层的深入认识，厚油层挖潜势在必行，同时也对井下封隔器提出了更高的要求。

分类及型号编制方法分类：自封式，压缩式，楔入式，扩张式，组合式型号编制方法：X X X X — X — X分类代号固定方式代号坐封方式代号解封方式代号钢体最大直径工作温度、压差分类代号：分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K 用各式的分类代号组合表示固定方式代号：固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦固定方式代号 1 2 3 4 5坐封方式：坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号 1 2 3 4 5 6解封方式解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号 1 2 3 4 5 6工作温度：用阿拉伯数字表示，单位为摄氏度（℃）。

工作压差：用阿拉伯数字表示，省略到个位数，单位为兆帕（MPa）。

本段使用范围广泛应用于钻井、固井、测试、完井等作业中。

还用于井下石油作业中。

如固井过程采用的套管外封隔器，用以封隔套管外与井眼之间的环空形成永久性桥塞，防止固井过程因水泥固化失重，使地层油、气、水上窜。

封隔器的工作原理封隔器是一种常见的工业设备，广泛应用于石油、天然气、化工等领域。

它的主要作用是在管道系统中实现流体的封闭和控制。

下面将详细介绍封隔器的工作原理。

一、封隔器的基本结构封隔器一般由阀体、阀盖、阀杆、阀座、密封圈等部件组成。

阀体和阀盖之间通过螺纹或法兰连接，阀杆通过阀盖与阀体相连，阀座则固定在阀体内部。

密封圈则用于保证阀体与阀杆之间的密封性。

二、封隔器的工作原理1. 开启状态：当封隔器处于开启状态时，阀体与阀盖之间的通道对流体开放，流体可以自由通过。

阀杆与阀盖之间的连接使得阀杆与阀体一起上下移动，以控制通道的开启和关闭。

2. 封闭状态：当封隔器需要封闭流体时，阀杆通过旋转或上下移动，使阀座与阀体之间的通道关闭。

同时，密封圈的作用保证了阀体与阀杆之间的密封性，防止流体泄漏。

3. 密封性能：封隔器的密封性能对于其工作效果至关重要。

常见的密封圈材料包括橡胶、聚四氟乙烯等，它们具有良好的耐腐蚀性和密封性能，能够有效防止流体泄漏。

4. 控制方式：封隔器的控制方式多样化，可以通过手动、电动、气动等方式进行控制。

手动控制一般通过人工旋转或移动阀杆来实现开启和封闭状态的切换；电动控制则通过电机驱动阀杆的运动；气动控制则通过气动装置驱动阀杆的运动。

5. 应用领域：封隔器广泛应用于石油、天然气、化工等领域的管道系统中。

在石油开采过程中，封隔器被用于封闭油井，防止油气泄漏；在化工生产中，封隔器被用于控制流体的流动，实现流程的调控。

三、封隔器的优势和应用1. 高可靠性：封隔器具有良好的密封性能和稳定的工作性能，能够可靠地实现流体的封闭和控制。

2. 多功能性：封隔器可以通过不同的控制方式实现不同的功能，满足不同工况下的需求。

3. 节约能源：封隔器的开启和封闭状态可以快速切换，减少能源的浪费。

4. 安全性：封隔器的密封性能能够有效防止流体泄漏，保证生产过程的安全性。

5. 维护方便：封隔器的结构简单，维护方便，可以降低维护成本和停工时间。

y211封隔器工作原理
y211封隔器是一种用于封堵液体或气体管道的设备，它的工
作原理如下：
1. 封堵装置：y211封隔器通常由一个主体和两个或多个封堵
装置组成。

封堵装置是由填料和密封元件组成的，在未充气状态下，填料处于松散状态，可以通过管道进行通流；当充气时，填料会膨胀并填满管道，实现封堵效果。

2. 控制装置：y211封隔器通常需要使用一个控制装置来控制
其充气和排气。

控制装置可以通过一个气源或手动操作来提供气源，并通过控制气源的充气和排气来控制封堵装置的开关状态。

3. 充气和排气：当需要封堵管道时，控制装置会将气源连接到封堵装置中的填料，并将气源的压力传递给填料，使其膨胀填满管道。

当需要解除封堵时，控制装置会将气源压力释放，使封堵装置中的填料松散，从而使得管道恢复通流。

总的来说，y211封隔器通过控制装置的充气和排气来控制封
堵装置的开关状态，实现对管道的封堵和解堵。

Baker “SAB-3” 型承托式采油封隔器产品号. 409-07描述Array我们强力推荐…SAB-3‟ 型液力坐封采油封隔器。

它由上密封孔（方形反扣）、高温高压“Aflas ”密封元件、跨密封元件的上下卡瓦环和一个坐封活塞组成。

SAB-3 封隔器可一趟管柱下入并坐封，不需要转动或上下活动管柱从而减少事故的可能性。

SAB-3 封隔器通过K型锚定油管密封总成与油管连接，下到坐封深度后通过油管加压坐封，因此非常适合大井斜定向井。

它的设计还有强度高、坐封压力准确、可用各种合金制作适应H2S服务的特点。

特点·细长结构，防止抽吸。

可以快速下入，避免冲击损坏或者提前坐封。

一旦坐封，封隔稳定持久。

·对向双卡瓦固定，保证封隔器的稳固。

·特有的内锁式可伸缩金属背环直接与套管接触，防止密封元件被挤出。

·坐封时不需要转动或上下活动管柱，从而减少事故的可能性· O-型圈与金属背环配合使用，增加了长期密封的可靠性。

·SAB-3 封隔器可承压达10,000 psi·可用各种合金制作适应H2S·下入时和封隔器连接的密封总承在封隔器坐封后起了密封短节的功用。

“af” 型无开孔坐落短节产品号. 801-94描述在“AF” 型无开孔坐落短节密封段以下设计了一个底部止动台阶，提供选择性坐封（在同一口井内相同尺寸的坐落短节只有一个）。

锁定系统采用了SUR-SET模式，所以一个锁定可以用于多种服务-仪表挂、单向阀、临时堵塞器等的坐落。

坐落短节外径一般与过渡接头外径相同，也可以按要求制作。

Baker “CJ” 型磨铣工具产品号. H747-06CJ型磨铣工具用于磨铣和回收生产封隔器。

它有一个扑捉套结构，可以在磨铣完封隔器外面部分后回收封隔器本体。

特点·磨铣速度快.·可以容易地一次磨铣完最大尺寸的封隔器。

·磨吸引鞋在套管内被扶正，增加磨铣效率。

一、概述k341封隔器是一种常见的工业设备，用于隔离流体或气体在管道中的流动。

它具有复杂的结构和精密的工作原理，广泛应用于石油、化工、制药等行业。

本文将对k341封隔器的结构和工作原理进行详细介绍，希望能够帮助读者对该设备有更深入的了解。

二、k341封隔器的结构1. 主体结构k341封隔器的主体结构通常由壳体、阀芯、密封件等部件组成。

壳体为封隔器的外壳，用于承受管道内部流体或气体的压力。

阀芯是封隔器的关键部件，通过对阀芯的控制来实现流体或气体的开启或关闭。

密封件则起着密封作用，防止流体或气体泄漏。

2. 驱动结构k341封隔器的驱动结构通常由电动驱动、气动驱动或手动驱动等形式。

电动驱动是指通过电机驱动阀芯的开启或关闭，气动驱动则是通过压缩空气驱动阀芯，而手动驱动则是通过人工操作实现。

3. 辅助结构除了主体结构和驱动结构外，k341封隔器通常还配备有位置指示器、手动紧急操作装置、阀盖等辅助结构，以便于操作和维护。

三、k341封隔器的工作原理1. 开启状态当k341封隔器处于开启状态时，阀芯与管道对齐，流体或气体可以自由通过管道流动。

电动驱动、气动驱动或手动驱动等方式可以实现阀芯的开启，并通过位置指示器等辅助结构来监测阀芯的位置。

2. 关闭状态当k341封隔器需要关闭时，阀芯被移动到管道中间位置，阻止了流体或气体的进出。

阀芯的关闭可以通过电动驱动、气动驱动或手动驱动等方式来实现，同时辅助结构可以提供手动紧急操作装置，以应对紧急情况。

3. 密封性能k341封隔器的工作原理还包括其密封性能。

密封件在封隔器的关闭状态下起着重要作用，有效防止了流体或气体的泄漏。

四、k341封隔器的应用k341封隔器广泛应用于石油、化工、制药等行业的生产流程中，如蒸汽管道、化工生产等。

它的结构复杂、工作原理精密，可以满足不同工业场景的需求，确保生产流程的顺利进行。

五、结论k341封隔器作为一种重要的工业设备，在各个行业中都扮演着重要的角色。

封隔器的工作原理封隔器是一种常用于管道系统中的设备，用于控制流体的流动和隔离管道中的不同介质。

它的工作原理是通过阀门的开启和关闭来实现流体的控制和封隔。

一、封隔器的结构和组成封隔器通常由以下几个主要部份组成：1. 阀体：阀体是封隔器的主要组成部份，普通由金属材料制成，具有较高的强度和耐腐蚀性。

阀体内部通常有一个或者多个通道，用于流体的流动。

2. 阀瓣：阀瓣是封隔器中的关键部件，它可以通过旋转或者上下挪移来控制流体的流动。

阀瓣通常由金属或者橡胶等材料制成，具有良好的密封性能。

3. 密封装置：封隔器的密封装置用于确保阀瓣与阀座之间的密封性，防止流体泄漏。

常见的密封装置有填料密封、弹簧密封和金属密封等。

4. 操作装置：操作装置用于控制阀瓣的开启和关闭，常见的操作装置有手动操作装置、电动操作装置温和动操作装置等。

二、封隔器的工作原理基于阀瓣的开启和关闭来控制流体的流动。

当阀瓣关闭时，阀瓣与阀座之间形成密封，阻挠流体通过。

当阀瓣开启时，流体可以自由通过。

具体的工作过程如下：1. 开启过程：当操作装置将阀瓣从关闭位置挪移到开启位置时，阀瓣与阀座之间的间隙逐渐增大，流体开始通过阀体的通道流动。

2. 控制流量：阀瓣的开启程度可以通过操作装置进行调节，从而控制流体的流量。

当阀瓣开启得越大，流体通过的流量越大；当阀瓣开启得越小，流体通过的流量越小。

3. 关闭过程：当操作装置将阀瓣从开启位置挪移到关闭位置时，阀瓣与阀座之间的间隙逐渐减小，最终彻底关闭，阻挠流体通过。

三、封隔器的应用领域封隔器广泛应用于各个领域的管道系统中，常见的应用包括：1. 石油和天然气工业：封隔器用于控制油气井的开关，以及管道中不同介质的隔离。

2. 化工工业：封隔器用于控制化工流程中的流体流动和介质的隔离，确保生产过程的安全和高效。

3. 电力工业：封隔器用于控制火力发电厂和核电站中的流体流动，以及管道系统的维护和修理。

4. 自来水和污水处理：封隔器用于控制自来水和污水处理厂的流体流动，以及管道系统的维护和修理。
