下载文档原格式

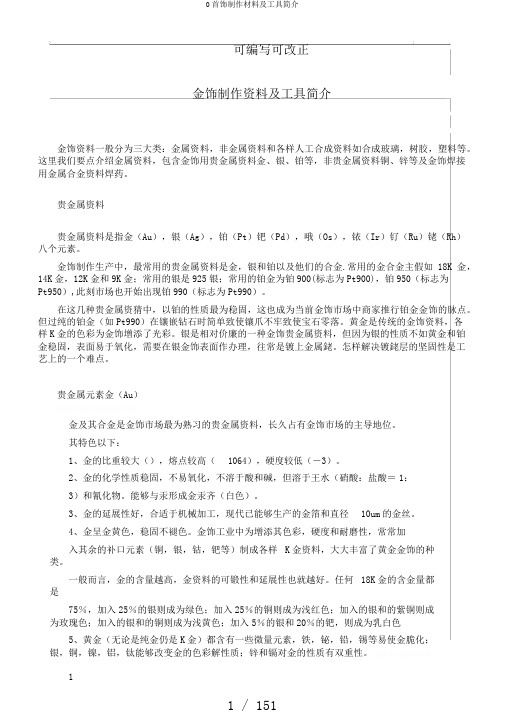

可编写可改正金饰制作资料及工具简介金饰资料一般分为三大类：金属资料，非金属资料和各样人工合成资料如合成玻璃，树胶，塑料等。
这里我们要点介绍金属资料，包含金饰用贵金属资料金、银、铂等，非贵金属资料铜、锌等及金饰焊接用金属合金资料焊药。
贵金属资料贵金属资料是指金（Au），银（Ag），铂（Pt）钯（Pd），哦（Os），铱（Ir）钌（Ru）铑（Rh）八个元素。
金饰制作生产中，最常用的贵金属资料是金，银和铂以及他们的合金.常用的金合金主假如18K金，14K金，12K金和9K金；常用的银是925银；常用的铂金为铂900(标志为Pt900)，铂950（标志为Pt950）,此刻市场也开始出现铂990（标志为Pt990）。
在这几种贵金属资猜中，以铂的性质最为稳固，这也成为当前金饰市场中商家推行铂金金饰的脉点。
但过纯的铂金（如Pt990）在镶嵌钻石时简单致使镶爪不牢致使宝石零落。
黄金是传统的金饰资料，各样K金的色彩为金饰增添了光彩。
银是相对价廉的一种金饰贵金属资料，但因为银的性质不如黄金和铂金稳固，表面易于氧化，需要在银金饰表面作办理，往常是镀上金属銠。
怎样解决镀銠层的坚固性是工艺上的一个难点。
贵金属元素金（Au）金及其合金是金饰市场最为熟习的贵金属资料，长久占有金饰市场的主导地位。
其特色以下：1、金的比重较大（），熔点较高（1064），硬度较低（－3）。
2、金的化学性质稳固，不易氧化，不溶于酸和碱，但溶于王水（硝酸：盐酸＝1：3）和氰化物。
能够与汞形成金汞齐（白色）。
3、金的延展性好，合适于机械加工，现代已能够生产的金箔和直径10um的金丝。
4、金呈金黄色，稳固不褪色。
金饰工业中为增添其色彩，硬度和耐磨性，常常加入其余的补口元素（铜，银，钴，钯等）制成各样K金资料，大大丰富了黄金金饰的种类。
一般而言，金的含量越高，金资料的可锻性和延展性也就越好。
任何18K金的含金量都是75％，加入25％的银则成为绿色；加入25％的铜则成为浅红色；加入的银和的紫铜则成为玫瑰色；加入的银和的铜则成为浅黄色；加入5％的银和20％的钯，则成为乳白色5、黄金（无论是纯金仍是K金）都含有一些微量元素，铁，铋，铅，锡等易使金脆化；银，铜，镍，铝，钛能够改变金的色彩解性质；锌和镉对金的性质有双重性。
贵金属介绍所谓贵金属，主要包括实物投资和非实物投资。
其中，实物投资是指投资者在贵金属市场看好的情况下，低买高卖赚取价差利润的过程。
或者是指投资者在不看好经济前景的情况下所采取的一避险手段，以实现资产的保值增值。
而非实物投资有带杠杆的电子盘交易投资以及银行类的纸黄金纸白银。
电子盘交易，指的是投资者根据黄金、白银等贵金属市场价格的波动变化，确定买入或卖出，从中获利的过程。
而银行类的纸黄金纸白银，是投资者按银行报价在账面上买卖虚拟黄金白银，投资者通过把握国际金银价走势低吸高抛，赚取波动差价的过程。
市场上比较常见的贵金属品种有：黄金现货、白银现货、伦敦金、伦敦银、期货黄金、纸黄金、纸白银、铂金、钯金等。
由于贵金属种类多样，各自的交易方式也存在一定差异，投资者选择贵金属品种时，要根据个人的经济情况、交易风格、操作水平等，从中选择适合自己的品种。
贵金属交易规则交易时间：以现货黄金和现货白银为代表，周一早上06:00至周六凌晨04:45收盘（夏令）或周一早上07:00至周六凌晨05:45收盘（冬令），以上时间为北京时间，节假日另行通知。
黄金报价以道琼斯国际报价为基准。
黄金计价单位“美元/盎司”。
交易方式：T+0。
交易数量：合约单位100盎司/手，最少0.01美元/盎司。
点差佣金：申买价、申卖价的差价(0.5美元盎司)，佣金(0.5美元盎司)，以此来收取投资者的费用。
点差收取方式：多单建仓时以高于市价0.5美元成交价收取，空单平仓时以高于市价0.5美元成交价收取。
买入黄金：为买入操作，也称买多，认为价格会上涨。
买入挂单：为委托买入操作，以输入价格进入系统。
买入挂单价格范围为与申买价相差1.5美金。
时效性：24小时内，凌晨05:59点(北京时间)以后自动取消。
买入平单：为买入平单操作，也称平多，对买入单子进行平单操作。
卖出黄金：为卖出操作，也称买空，认为价格有下跌。
卖出挂单：为委托买出操作，以输入价格进入系统。
卖出挂单价格范围为与申卖价相差1.5美金。
黄金的物理特性黄金的自然属性黄金，又称金，由于呈现出黄色，因此被称为黄金。
其化学符号为AU，原子序数79，原子量197，已知同位素22个，质量数183-204。
金的熔点为1063°C,沸点2808°C。
金的密度较大，在20°C时为19.32克/厘米。
金的柔软性好，易锻造和延展。
在现代技术条件下，可以把黄金碾成0.00001毫米厚的薄膜；一克黄金可拉成3.5公里长、直径为0.0043毫米的细丝。
黄金的硬度较低，矿物硬度为3.7，24K金首饰的硬度仅为2.5。
黄金具有良好的导电性和导热性。
金是抗磁体，但含锰的金磁化率很高。
含大量的铁、镍、钴的金是强磁体。
在红外线区域内，黄金具有高反射率、低辐射率的性能。
含有其他元素的金合金能改变波长，即改变颜色。
金还具有再结晶温度低的特点。
金具有极佳的抗化学腐蚀和抗变色性。
金的化学稳定性极高，在碱及各种酸中都极稳定，在空气中不会被氧化，也不会变色。
金在氢、氧、氮中明显地显示出不溶性。
氧不影响它的高温特性，在1000℃高温下不熔化、不氧化、不变色、不损耗，这是金与其他所有金属最显著的不同。
金能溶解在王水（王水为盐酸和硝酸的3:1的混合剂）、盐酸和铬酸的混合液以及硫酸和高锰酸的混合液中，并且也能溶解于氰化物盐类的溶液中。
金的化合物易被还原为常态金属。
高温下的氢、电位序在金之前的金属以及过氧化氢、二氯化锡、硫酸铁、二氧化锰等都可作还原剂。
还原金能力最强的金属是镁、锌、铁和铝。
同时，还可以采用一些有机质来还原金，如甲酸、草酸等。
同样作为贵金属，白银就非常容易在空气中被氧化，进而发暗甚至发黑。
这也是人们在使用银器的时候需要经常擦拭的原因。
因此，在珠宝首饰和装饰用途方面，黄金具有白银所难以比拟的优势。
当然，古代使用银制器皿更为普遍，除了成本较低等原因之外，白银容易氧化的特性使其能够检验出许多种毒药－它们大多都是强氧化剂。
黄金在自然界中的储量极少，采掘难度高，花费的劳动量大，因而价值昂贵。
南方稀贵金属交易所碲品种介绍资料一、碲的简介（TE）1、元素碲，符号（Te）原子序数522、碲是稀散金属之一，有两种同素异形体，一种为结晶形，具有银白色的光泽。
另一种为无定形，为黑色粉末。
结晶形碲熔点449.8℃，密度6.24g/cm3，性脆，化学性质与硒相似，在空气中燃烧生成TeO2，易与卤素剧裂发应生产卤化物。
二、用途1、治金工业（碲铜、碲钢、碲铅合金）2、石油化工（作为催化剂）3、玻璃着色剂（氧化碲）4、新型薄膜太阳能电池关键材料（碲化镉Te Cd）5、新型红外探测材料（超纯碲单晶）6、半导体温差致冷、发电组件（碲化铋TeBi）三、来源碲主要与黄铁矿、黄铜矿，闪锌矿等共生，含量为0.001 %~0.1%，主要碲矿物有碲钻矿、碲铋矿、辉碲铋矿、碲金矿、碲铜矿等。
以上矿物很少见，目前全世界发现的独立成矿的碲矿只有我国四川省石棉县一处，为辉碲铋矿，总含量为0.1%属较高含量矿体总量在1000吨左右，但呈鸡窝状分布，现在还不具备大量开采的条件，目前主要从电解铜的阳极泥，炼锌的烟尘及金、银、铅等治炼尾料中提取制备。
四、主要生产商及状况除以上两大生产商外，近年日本、韩国还有部分企业在生产硒时，亦有少量碲产出。
2、国内3、另外，在广东阳春、四会、湖南怀化、衡阳、永兴、江西贵溪还存在较少规模或计划上精碲的项目厂商。
预测至2010年底，国内精碲产能将达到500吨/年，产能利用率约为50%，约250T，其中从制冷行业切削泥料中回收约70T，其他渠道进入约200T。
除以上国内外大的生产商外，目前韩国及日本的企业在生产硒产品时仍然有碲产品，连加拿大及菲律宾、国外约120T，国内约200T，全球年供应量为280~330T左右。
4、参与碲产品贸易的国内外贸易商还有十家以上，典型代表有MCP，佛山伟峻、长沙凯利特、中稀、上海涛加等。
这些贸易商的参与令碲材料的交投十分活跃，在近年的价格波动中起到推波助澜的作用。
五、消费状况前面提到的碲的用途，在2000年前，其传统用途（治金、石化、玻陶等产业）占到总用量的80%，随着2000年后半导体温差致冷发电及碲化镉薄膜太阳能电池的发展，此格局发生了根本变化，据粗略估计。
贵金属培训资料一、贵金属的基本概念1. 贵金属的定义贵金属是指熔点较高、耐腐蚀、具有良好的导电性和热导性的金属。
目前，主要的贵金属包括金、银、铂、钯等。
这些金属在工业生产、珠宝制造、投资领域都具有重要的地位，被广泛应用和投资。
2. 贵金属的特点（1）稀有性：贵金属由于产量相对较小，因此具有较高的价值和投资吸引力。
（2）抗腐蚀：贵金属具有良好的抗腐蚀性能，能够在常温常压下长期保存而不受氧化和腐蚀。
（3）广泛应用：贵金属在工业生产、珠宝制造、货币发行等领域都有重要的应用，市场需求量大。
（4）通货保值：由于贵金属具有较高的价值和稳定性，因此在通货膨胀时具有保值作用。
二、贵金属市场的特点1. 市场规模目前，贵金属市场已经成为全球金融市场中不可忽视的重要部分。
据统计，贵金属市场每年的交易额已经达到数千亿美元，市场规模巨大。
2. 市场参与者（1）投资机构：包括银行、基金公司、证券公司等机构，他们通过贵金属的投资，获取收益和避险。
（2）个人投资者：包括专业投资者和散户投资者，他们通过金融产品和交易平台参与贵金属市场。
（3）生产企业：包括黄金矿山、银矿山和贵金属加工企业，他们通过贵金属的生产和销售获取利润。
3. 市场价格波动较大由于贵金属的供应量有限，市场需求大，因此价格波动较大。
受到全球政治、经济事件的影响，贵金属价格波动频繁，投资者需要具备较高的风险意识和市场分析能力。
4. 与其他市场的联系贵金属市场与股票市场、外汇市场、大宗商品市场等有着密切的联系，价格波动和市场走势受到多种因素的影响。
因此，投资者需要具备全面的市场分析能力和多元化的投资策略。
三、贵金属投资的策略1. 投资方式（1）实物投资：包括购买金条、银条、铂金条等物理贵金属，通过保险库存放，获取物理收益。
（2）金融产品投资：包括贵金属ETF、现货合约、期货合约、差价合约等衍生品的投资，通过金融交易平台进行交易。
（3）证券投资：通过购买相关贵金属矿产公司的股票、基金等金融产品，参与贵金属市场的投资。
第4期胡杨甲等：氯化焙烧综合回收硫精矿中有价金属研究553结论1) 银山所产的硫精矿含铁41.21%，金1.40 g/t，硫47.08%，铜0.17%，银21.0 g/t，具有较高的经济价值。
硫精矿中金主要以硫化物包裹形式存在，采用直接氰化工艺，浸出率较低。
2) 针对银山硫精矿进行了“氧化焙烧-焙砂制粒-氯化焙烧”的工艺条件试验。
通过扩大试验，最终各金属挥发率为金96.72%，银90.91%，铜52.48%。
熟球抗压强度2.105 kN，含铁60.72%，达到三级球团的要求。
由于扩大试验焙烧设备及操作方面的原因，铜的挥发率远低于小型试验，在实际生产中必须予以重视，避免出现这种情况。
3) 热力学分析表明，焙烧时需要采取必要措施抑制氯化钙在较低温度下的分解，提高氯化钙的利用率，进而降低氯化钙的消耗。
参考文献：[1]王庚亮. 硫铁矿在中国硫资源中的地位分析[J]. 化工矿产地质, 2018, 40(1): 53-55.WANG G L. Analysis on pyrite’s status in sulfur resourceof China[J]. Geology of Chemical Minerals, 2018, 40(1):53-55.[2]张跃, 唐明林, 扬守明, 等. 我国硫铁矿资源开发利用现状和进展[J]. 硅酸盐通报, 2013(5): 895-896.ZHANG Y, TANG M L, YANG S M. Status and progressof exploiting pyrites resources in china[J]. Bulletin of theChinese Ceramic Society, 2013(5): 895-896.[3]王俐. 含金硫精矿综合回收试验研究[J]. 材料研究与应用, 2010, 9(3): 219-220.WANG L. Comprehensive recovery research on pyrite concentrate containing gold in Yunnan province[J].Materials Research and Application, 2010, 9(3): 219-220.[4]胡杨甲, 贺政, 赵志强, 等. 高砷难处理硫精矿氰化浸出提银试验研究[J]. 贵金属, 2015, 36(3): 14-15.HU Y J, HE Z, ZHAO Z Q, et al. Study on the extraction of silver from high arsenic refractory sulfur concentrate [J]. Precious Metals, 2015, 36(3): 14-15.[5]徐光泽. 硫铁矿烧渣回收铜金属的工艺研究[J]. 硫酸工业, 2009(5): 48-50.XU G Z. Study on recovery technology of copper metal from pyrite cinder[J]. Sulphuric Acid Industry, 2009(5): 48-50.[6]王志坚. 氯化挥发综合回收炉渣中金、银等有色金属的工艺研究[J]. 有色金属(选矿部分), 2009(4): 25-27.WANG Z J. Study on the comprehensive utilization of value metal in slag by chlorination volatilization process [J]. Nonferrous Metals (Mineral Processing Section), 2009(4): 25-27.[7]丁剑, 叶树峰. 焙烧氰化渣氯化挥发提金的研究[J]. 黄金科学技术, 2014, 22(4): 113-116.DING J, YE S F. Research on gold recovery from residue of roasting-cyaniding process by chloridizing roast[J].Gold Science and Technology, 2014, 22(4): 113-116. [8]严以发. 含砷、锑和铁的硫化物金精矿焙烧过程的热力学分析[J]. 黄金, 1986, 7(3): 27-32.YAN Y F. Thermodynamic analysis of roasting process of gold concentrate containing arsenic, antimony and iron sulfide[J]. Gold, 1986, 7(3): 27-32.************************************************《贵金属》期刊简介/征订《贵金属》（Precious Metals）季刊创办于1980年，为昆明贵金属研究所和中国有色金属学会共同主办、国内外公开发行的学术期刊。
玻璃熔融装置焊接的工艺性与强度目前绝大多数玻璃熔融装悦皆采用微等离子体焊接法制造。
在这种装置的结构中有许多在工艺.七采用卷边接合的厚0.5-1.5毫米的部件。
但玻璃熔融装咒的使用经脸表明，这种接合较其他类型接合更易发生断裂事故(例如，底板与侧壁的接合)。
卷边时形成的边缝的根部有独特裂痕，此处应力集中，容易开裂，特别是在玻璃熔融液对接缝有腐蚀作用的条件下更易开裂。
为了改善玻璃熔融装假的稳定性，决定改变底板与侧壁的接合型式。
提出采用角型接合方案，并几要今小边和限定缝隙尺寸(见图6)。
此法可稍许提.i焊缝的抗断裂强度，在上述部件厚度条件下接缝具有更高的刚性。
角型接合可大大提高悍缝的强度和减低恨缝强食与侧壁板基体金属弹度之差(见附表)。
卷边接合强度的提高显著缩小了卷边尺寸，因而卷边处经焊接后几乎完全熔合。
沿卷边的第二道焊缝也提高了焊接强度。
显然，这是由于缩小卷边不论在原始状态或是通过二次焊接都使接合史接近对接。
加之焊缝熔透使共根部的切痕消失。
也不能排除同时对焊缝实施热处理产生的作用。
建议以此为方向进行研究，并及为f达列介许多恰况下提高玻璃熔融装置焊缝的强度到最大程度的目的而将其制造工艺复杂化是适宜的。
铂金属制品等离子体氧化物涂层喷涂过程的研究与工艺的制定玻璃纤维生产的发展要求提高用作玻璃熔融装置结构材料的铂族金属的回收率。
玻璃熔融装置的使用条fI"规定装A可在高温下长时间加热，因而可导致贵金属因氧化和升华而发生的不可回收的损耗。
日前沿用的一部分贵金属的提炼方法会使贵金属以相当大的深度转移到炉衬材料中去，因而费用昂贵并需要消耗大量时间。
用等离子休喷涂法将稳定化氧化错耐火涂层喷涂到玻璃熔融装置的表面可以达到减低贵金属不可回收损耗的目的。
为了能使涂层与基底形成牢固的结合，必须对墓底表面进行预处理。
(1. 2)预处理通常采用空气喷砂处理、铁丸水喷砂处理、机械处理及其它处理。
预处理(2)的作用，第一是机械地破坏金属的表面氧化膜，第二是使金属表面脱离热力学平衡状态，消除表面原子的原子间键合，不仪在基休表面而且部分地在体内提高缺陷的总浓度，第三是粗糙表面的形成会影响随后的涂层材料和基底材料间因扩散特性的变化而产生的互作用过程，第四是粗糙表面具有很大的面积。
所有上述作用皆促成结合强度的提高。
铂金属表而的预处理最宜采用喷丸处理法。
为寻求喷丸处理的最佳条件，使气流压力在152-304千帕范围变化，处理持续时间山1秒延长到30秒。
由喷丸装凳的喷咀r至金属表面的距离为40-50奄米。
金属表面的特性在喷丸处理后的变化可根据金属的各种性能的变化来确定。
最适于实验评价的是微粗糙度值和表面层的变形度。
(4)这些特性值在本工作中作为铂表面活化的评价指标。
微粗糙度系用《Kamm如》土犷的201型表面光仪测定的。
表面层的变形度依铂显微硬度的变化确定。
显微硬度是在15公斤载荷下在带自动加载的《寺泽》型显徽硬度计上测定的。
气流压力和处理时间对表面粗糙度的影响用退火态的铂试样作了试验.众所周知，对全城喷丸处理时的机械作用会使其表而层组织中出现人狱的点块陷7"t线缺陷。
粗糙度陡喷丸处理时间的增彻而增八(见图1)可能是l行刁:位错淤移减缓的缘故，根据文南R'司,这一线段可以形变应力与小的强化系数变形之间的近乎线性关系米描述。
在此条件下随着处理时间的增加，:会出现金属强化达到甚大位的时刻。
山于缺陷位移发生醉碍;粗糙fk增高的过权便中止了。
再进一步增加喷丸作用的时间就会加大f(1衷而层的应力。
这时在第一阶段处理时出现的凸起就会被打坏而降低了粗糙度。
粗糙度随喷丸作用持续时间而变化的特征对于压缩空气的所有压力位都是一样的。
但是，提高压缩空气的压力可大大提高粗糙度并加快金属表面层的强化过程o一qrs.位一长度内表面显微不平度的分布特征证实了上述关于在增加处理时间时金属表面被强化、显徽不平度价发…!屯变化的观点。
在增加处理时间时，较大的凹凸角{ Fldyj减少了，而尺寸较/I.的显微不平度却增加了。
所示为与处理面相垂直方向上金属硬度的变化关系曲线。
不出所料，金属从_卜一层表面受到最大程度的硬化。
利用硬度变化与变形摩的关系曲线(图。
和图3的数据，即可确定出与经喷丸处理表面平行的任何一层金属的变形度。
…例如，在30微米深度当压缩空气的压力1‟二304千帕、处理时间为20秒时变形度为95 io。
随着对被处理表面压力的减低，金属的变形度也迅速降低。
缩短处理时间也可导致硬度降低并因而导致变形度降低(6)。
对铂l 彻童丸处理可增大表面层变形与气流压力和深100微米以.上处理的持续时间的关系。
根据喷丸处理后铂变形层的研究可以得出结论，表面层的活化在很大程度上是在提高压缩空气压力和增加处理时问的条件下发生的。
但是在对壁厚为0.5老米或更薄的铂制品进行预处理时，在P = 304千帕和T=15秒条件下进行喷丸处理，出现结构变形。
考虑到这一情况，在等离子体喷涂前对铂进行类似预处理时宜采用如下制度:压缩空气压力P=253-304千帕，处理时间t=20--25秒(压力下限)和:=5-10秒(压力_七限)。
涂层与基底的结合强度取决于多种因素。
对文献资料的分析表明，对结合强度影响最大的因素是电流强度I,等离子态气体消耗量G、金属预热温度T。
和喷涂距离L.从节约炎金112,的观点出发，氧化物涂层与铂的结合强度以简便的粘合法来评价。
方法的实质是在对一对粘结的样品施加的接触应力的作用下使涂层与基体脱离开。
结合强度指标被选作过程最佳化参数。
ZrO2等离子体涂层的最佳喷涂条件借助于二次试验的中心组元公式:6二f (I,Gnn,Tn,L)确定。
其他因素为常数。
其中，愉运气体捎耗量为0.16米‟/小时，氮在等离子体源气体总体积中的含量为20%。
对数学模型的分析表明，结合强度在最大程度上取决于电流强度。
氧化物涂层与铂的结合强度随电流强度增高而增高(图5)。
提高金属预热温度也显著地提高了涂层与金属的结合强度。
根据所进行的研究推荐如一f的对乍(I金属制品喷涂保护层的等离子体喷涂l艺参效:等离子体喷涂机电流强度400安，等离子体源气体消耗基2米a/小时，喷涂距离90之米，制品预热温度943K.某些铂族金属合金塑性的评价在制造、加工和使用铂族金属及其合金的实际工作中必须拥有这些材料的机械性能和工艺性能数据。
在工业中己推广了多种铂族金属基复杂合金化合金，在其成份中除铂外，尚含有把、佬、金、钉、铱。
但在文献来源中缺少关子新型合金和某些标准合金机械性能、工艺性能的变化与变形度、退火温度、晶粒度等关系的数据。
本工作为研究铂铭、铂把合金半成品板材的工艺性能采用1`OCTy 10510-63拉伸杯突试验法(艾氏杯突试验法)。
杯突试验是用球形冲头压紧样品拉仲成杯突。
衡量金属拉伸能力的标准以及衡坛其塑性的质虽标准是在金属中出现第一条裂缝时拉伸杯突的深度。
杯突试验位越高，则在其它相等条件下材料的可冲压加工性能越佳。
鉴于在玻璃熔融装置…!，采用的是不同厚度的结构件协故研究是用厚度为0.3-1.5毫米的样品进行的。
为了确定冲头的最佳直径并考虑铂族金属的昂贵价格和稀缺性而选取样品的最佳尺寸，研究了用于MTJI-1 or型试验机的全部4种尺寸冲头的影响。
试验是在10毫米/分不变拉伸速度下进行的。
样品表面用工业凡士林润滑。
研究确定，当冲头直径增大(样品厚度相同)时，绝对拉伸深度h增大(图I)，而拉伸深度比h/D减小(图2)。
当冲头直径相同时，随着被试验样品厚度的增大，铂族合金的拉仲深度也增大了。
由图1和图2可以看出，对上述合金来说冲头的最佳直径为14毫米，样品最小宽度50毫米。
当采用直径为20毫米的冲头时，尽管拉伸比h/D实际上是相同的，贵金属材料消耗却急剧增加了。
使用较小直径的冲头(3和8毫米)所导致的拉仲ft差不明显。
通过对铂族合金拉仲深度的比较，可究出一E艺塑性与合金化的关系(见附表):杯突试验值随合金中把含量的增加而降低。
拉伸试验方法对金属的组织状态很敏感，井“可用于热处理质U的评价。
图3所示复杂合金化nji+60%rla合金示例示出变形金属的硬度和工艺塑性的变化与热处理温度增fw的关系。
800-900 G时合金的上述性能急剧变化与合金的再结品化有关，这己内全相分析所证实。
在低-v再二占晶起点j 600一700℃时观察到拉深度有某些减低。
综上所述表明应用拉伸试验法来评价铂族全属合金的工艺性能是适宜的，对于解决和完成确定玻璃熔融装1L用材料的成份和处现条件对工艺性的影响等i.种课题也是合理的。
本文来自：银浆回收(/)给定性能的高精度cpM900合金园板的生产工艺特征掌握质员为(< npy4)>>级和《anunpx,bneATeu》级的“奥林匹克-80"纪念币用CpM900合金坏料的工业批景生产、需要制定能保证其几何尺寸精度、表面光洁度和硬度不高于HV二81的生产工艺。
表面不允许有非金属夹杂物、气泡、铸疤、凹痕、划痕，表而粗糙度不得低于I'OCTy2789-73规定的9级(R.0.32微米)。
试验批量毛坯是按现有工艺制备的。
截面32 x 255毫米、x:20。
公斤的铸锭是按铸锭在铸铁模内无相对位移、最小液流高度的连铸法制造的。
供下料用带材以及园板经最终退火后出现了隐蔽的冶金缺陷一一气泡、铸疤。
此外，按现有工艺不可能获得所要求的园板表面质M。
带材退火后必须用黄铜剧进行清理以去除表面缺陷。
带材用< DEM AG >轧机(西德、变形度1-1.5%)抛光辊进行终轧只获得7-8级表而光洁度，而给定值为9级。
总成品率只有5-7%。
在制定工艺之前研究了苏联国内的和外国的经验.外国公司有若干种生产铸造毛坯的方法。
其中供制银币用625号精炼银合金是用多次真空重熔方法制成的，以获得元素分布的特别高的均匀性和铸锭的高密度。
CpM900合金是在重油炉和感应炉的石果琳锅中熔炼的。
熔融金属保护采用雾化的热重油。
熔融金属用充铸法注入卧式锭模。
利用前一种方法需要有大IIt 的真空熔炼炉。
而后一种方法又不够完善，会产生大址的带气泡和铸疤的废品。
为了获得高质量的CpM900合金铸锭，曾试验了下列制造铸造毛坯的方法:1.充铸水冷铜锭模铸造法，2.园形水冷铜结品器半连续铸造，3.平面型水冷铜结品器半连续铸造。
应用第2和第3种方法铸造有以下优点:①可获得重量达200公斤的铸锭，②由于减少了铸锭胃日等金属相对损耗，成品率提高了.③制造锭模的费用降低。
④降低了铸锭偏析不均匀性，消除了缩孔和气孔，⑤改善了全属表面质至选定了合金的脱氧剂(铜一一磷中间合金、铜铿中间合金)，并确定了为获得商质量铸锭所需脱Will用'.。
研究了炉料纯度对园板.质员的影响。
