眼图实验的设计

一、實驗目的及要求:1)實驗目的: 學會觀察眼圖及其分析方法2)實驗要求: 1 分析電路的工作原理，敘述其工作過程；2 敘述眼圖的產生原理以及它的作用；3 繪出實驗觀察到的眼圖形狀。

二、實驗原理：我們知道衡量整個通信系統的傳輸品質，最直觀的方法就是用眼圖來觀察傳輸畸變和雜訊干擾。

我們知道，在實際的通信系統中，數位信號經過非理想的傳輸系統必定要產生畸變，信號通過通道後，也會引入雜訊和干擾，也就是說，總是在不同程度上存在碼間串擾。

在碼間串擾和雜訊同時存在情況下，系統性能很難進行定量的分析，常常甚至得不到近似結果。

為了便於評價實際系統的性能，常用觀察眼圖進行分析。

眼圖可以直觀地估價系統的碼間干擾和雜訊的影響，是一種常用的測試手段。

什麼是眼圖?所謂“眼圖”，就是由解調後經過低通濾波器輸出的基帶信號，以碼元定時作為同步信號在示波器螢幕上顯示的波形。

干擾和失真所產生的傳輸畸變，可以在眼圖上清楚地顯示出來。

因為對於二進位信號波形，它很像人的眼睛的過程眼圖。

在圖15-1中畫出兩個無雜訊的波形和相應的“眼圖”，一個無失真，另一個有失真（碼間串擾）。

(無失真及有失真時的波形及眼圖):(a)無碼間串擾時波形; 無碼間串擾眼圖(b)有碼間串擾時波形; 有碼間串擾眼圖圖15-1中可以看出，眼圖是由虛線分段的接收碼元波形疊加組成的。

眼圖中央的垂直線表示取樣時刻。

當波形沒有失真時，眼圖是一隻“完全張開”的眼睛。

在取樣時刻，所有可能的取樣值僅有兩個：+1或-1。

當波形有失真時，在取樣時刻信號取值分佈在小於+1或大於-1附近，“眼睛”部分閉合。

這樣，保證正確判決所容許的雜訊電平就減小了。

換言之，在隨機雜訊的功率給定時，將使誤碼率增加。

“眼睛”張開的大小就表明失真的嚴重程度。

為便於說明眼圖和系統性能的關係，我們將它簡化成圖15-2的形狀。

(眼圖的重要性質,其中U=U++U)(a) 二进制系统(b) 随机数据输入后的二进制系统三、實驗步驟：、眼圖觀察及分析實驗；、模擬眼圖觀察測量實驗；观察眼图SP109 SP614 SP615CPLD 32PN 码'()H ω观察眼图SP708PSK 译码SP614SP615'()H ω1、打開實驗箱右側電源開關，電源指示燈亮，按動帶鎖開關使L2（紅燈）點亮表示系統正常工作；2、連接SP614和SP109或SP809，送入基帶信號；3、用模擬示波器CH1觀察SP105，CH2觀察SP615,調節示波器特性調節電位器，可以觀察到有碼間串擾和無碼間串擾時的眼圖；4、當連接SP809是將PSK 解調模組解調還原的數位基帶信號送入眼圖電路。

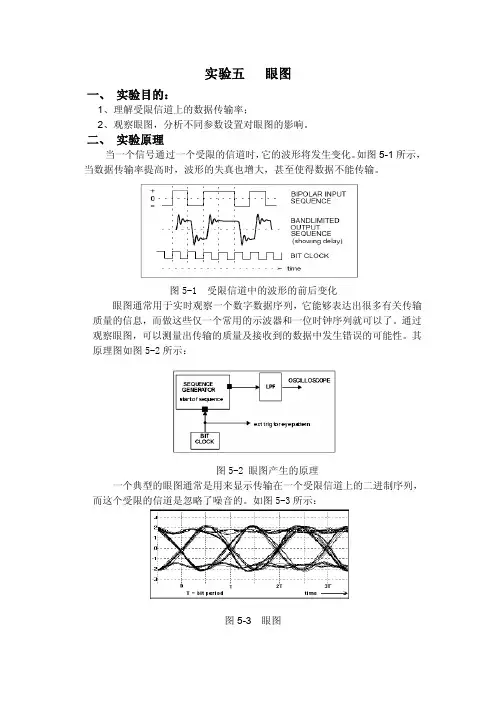

实验五眼图一、实验目的：1、理解受限信道上的数据传输率；2、观察眼图，分析不同参数设置对眼图的影响。

二、实验原理当一个信号通过一个受限的信道时，它的波形将发生变化。

如图5-1所示，当数据传输率提高时，波形的失真也增大，甚至使得数据不能传输。

图5-1 受限信道中的波形的前后变化眼图通常用于实时观察一个数字数据序列，它能够表达出很多有关传输质量的信息，而做这些仅一个常用的示波器和一位时钟序列就可以了。

通过观察眼图，可以测量出传输的质量及接收到的数据中发生错误的可能性。

其原理图如图5-2所示：图5-2 眼图产生的原理一个典型的眼图通常是用来显示传输在一个受限信道上的二进制序列，而这个受限的信道是忽略了噪音的。

如图5-3所示：图5-3眼图三、实验设备1、主机TIMS-301F2、TIMS基本插入模块（1）TIMS-153序列产生器（Sequence generator）（2）TIMS-148音频振荡器（Audio Oscillator）（3）TIMS-153 可调低通滤波器（Tuneable LPF）3、计算机4、PICO虚拟设备四、实验步骤：1、将TIMS系统中的音频振荡器（Audio Oscillator）、序列产生器（Sequencegenerator）、可调低通滤波器（Tuneable LPF）三个模块按图5-4连接。

2、PICO软件的设置：打开PICO软件，设置眼图参数。

在“Settings”菜单中选择“Options”选项，如下图所示：在弹出的窗口菜单中，在“Scope options”里的“Data to display”项选择“Accumulate”。

如下图所示：在Trigger项中应作如下图的设置：2、顺时针设置可调低通滤波器（Tuneable LPF）上的TUNE 和GAIN按钮，使其调至最大选择WIDE带宽模式。

根据设置的参数，观察波形幅度的最大最小值，“眼”张开的最大最小值、码元的宽度、过0点的宽度、幅度畸变的范围。

课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。

2、掌握光纤通信系统中的眼图观测方法。

二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。

2、记录眼图波形参数，分析系统传输性能。

三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。

如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。

3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。

眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。

利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。

●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。

眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。

八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。

●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。

实验报告20 年度春季学期数字通信原理课程名称实验二眼图实验名称实验名称：眼图实验目的：理解升余弦滚降系统的特性；理解眼图的含义。

实验要求：1.绘制滚降系数分别为0,0.5,1的升余弦系统的时域波形和频谱，并分析之。

2.画出滚降系数为1的升余弦系统的眼图。

实验过程：1.打开MATLAB新建一个文件，然后按照老师所给的PPT的实验教程指南打上以下的程序：Ts=1;N=17;dt=Ts/N;df=1.0/(20.0*Ts);t=-10*Ts:dt:10*Ts;f=-2/Ts:df:2/Ts;a=[0,0.5,1];for n=1:length(a)for k=1:length(f)if abs(f(k))>0.5*(1+a(n))/TsXf(n,k)=0;elseif abs(f(k))<0.5*(1-a(n))/TsXf(n,k)=Ts;elseXf(n,k)=0.5*Ts*(1+cos(pi*Ts/(a(n)+eps)*(abs(f(k))-0.5*(1-a(n))/Ts)));end;end;xt(n,:)=sinc(t/Ts).*(cos(a(n)*pi*t/Ts))./(1-4*a(n)^2*t.^2/Ts^2+eps);endsubplot(211);plot(f,Xf);axis([-1 1 0 1.2]);xlabel('f/Ts');ylabel('升余弦滚降频谱');subplot(212);plot(t,xt);axis([-10 10 -0.5 1.1]);xlabel('t');ylabel('升余弦滚降波形');图1 升余弦滚降函数代码2.之后点击运行，然后能看见结果：图2 升余弦滚降3.然后在按照老师所给的实验操作指南，打上眼图的源代码，如下：图3眼图源代码（1）图4 眼图源代码（4）4.之后自己编写一段sigexpand函数，然后运行它之后在运行眼图代码，得到结果如下：图5 眼图运行结果实验小结：通过本次对眼图与升余弦滚降系统的特性分析让我对于其的结构理解、更加的深刻，我不断地翻阅书籍和网上的相关知识得到了滚降系数α：在无码间串扰条件下所需带宽W 和码元传输速率Rs 的比值（即奈奎斯特频率），将本来很模糊的概念到最后的融会贯通。

武夷学院实验报告
课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级：一班学号：同组成员：无
实验结果：
实验线路图如图1所示：
图1
打开示波器，进过调节可以得到图2所示的波形图，再调节可以得到最大“眼睛”的眼图如图3所示。

图2 图3 由图2、图3可以看出，示波器显示的眼图的线迹不完全重合，“眼睛”也没有张开到最大，可以判断这次的眼图是在有一定噪声和码间干扰下得到的。

可以由上图可以知道，此时并不是最佳抽样时刻，还可以看出斜率小于0.5，可见对位定时误差也不是很敏感；图中的阴影部分较大抽样时刻上信号受噪声干扰的畸变程度较大；图中央的横轴位置没有与眼睛的横对角线重合，表明判决门限略低于零电平；上下两阴影区的间隔距离之半为噪声容限，可见其值也不大。

实验操作成绩（百分制）__________ 实验指导教师签字：__________
实验报告成绩（百分制）__________。

眼图实验报告眼图实验报告引言：眼图是一种常用的电信测量工具，用于分析数字信号的质量和稳定性。

通过观察信号在示波器屏幕上的显示，我们可以获得信号的波形、噪声和时钟抖动等信息。

本实验旨在通过眼图分析方法，对数字信号进行测量和评估。

一、实验目的本实验的主要目的是通过眼图实验，了解数字信号的质量和稳定性，并掌握使用眼图进行信号分析的方法。

二、实验原理眼图是一种通过示波器观察信号波形的方法。

在示波器屏幕上，我们可以看到一系列的“眼睛”，每个“眼睛”代表了一个数据位。

通过观察这些“眼睛”的开闭程度和位置，我们可以判断信号的质量和稳定性。

在眼图中，水平轴代表时间，垂直轴代表信号的电压。

每个“眼睛”由上下两条边界线和中间的开放区域组成。

边界线的位置和开放区域的大小反映了信号的噪声和时钟抖动情况。

边界线越平整，开放区域越大，表示信号质量越好；反之，表示信号质量较差。

三、实验步骤1. 连接示波器和信号源：将信号源的输出与示波器的输入相连。

2. 设置示波器参数：根据实际情况，设置示波器的触发模式、时间基准和垂直尺度等参数。

3. 调整示波器触发：通过调整示波器的触发模式和触发电平，使信号能够稳定地显示在示波器屏幕上。

4. 观察眼图：调整示波器的水平和垂直尺度，观察眼图的显示情况。

注意观察边界线的平整程度和开放区域的大小。

5. 分析眼图：根据眼图的显示结果，分析信号的质量和稳定性。

可以通过观察边界线的位置和开放区域的大小，判断信号是否存在噪声和时钟抖动。

6. 记录实验数据：将实验中观察到的眼图结果记录下来，以备后续分析和比较。

四、实验结果与分析通过眼图实验，我们观察到了不同信号的眼图，并进行了分析。

在实验中，我们发现开放区域较大、边界线平整的眼图代表了较好的信号质量和稳定性，而开放区域较小、边界线波动较大的眼图则表示信号质量较差。

实验中，我们还观察到了一些常见的眼图特征。

例如，当信号存在噪声时，眼图的开放区域会变小，边界线会变得不规则；当信号存在时钟抖动时，眼图的边界线会出现波动。

眼图观测实验报告一、实验目的1、了解和掌握眼图的形成过程和意义。

2、掌握光纤通信系统中的眼图观测方法。

二、实验器材主控&信号源模块25号光收发模块示波器三、实验原理1、实验原理框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。

如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。

3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。

眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。

利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。

被测系统的眼图观测方法：通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。

眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。

八种状态如下所示：眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。

眼图的张开度受噪声和码间干扰的影响，当光收端机输出端信噪比很大时眼图的张开度主要受码间干扰的影响，因此观察眼图的张开度就可以估算出光收端机码间干扰的大小。

其中，垂直张开度水平张开度从眼图中我们可以得到以下信息：（1）最佳抽样时刻是“眼睛”张开最大的时刻。

（2）眼图斜边的斜率表示了定时误差灵敏度。

斜率越大，对位定时误差越敏感。

实验12 眼图观察测量实验一、实验目得1、学会观察眼图及其分析方法,调整传输滤波器特性。

二、实验仪器1、眼图观察电路(底板右下侧)2.时钟与基带数据发生模块,位号:G 3.噪声模块,位号E 4.100M双踪示波器1台三、实验原理在整个通信系统中,通常利用眼图方法估计与改善(通过调整)传输系统性能。

我们知道,在实际得通信系统中,数字信号经过非理想得传输系统必定要产生畸变,也会引入噪声与干扰,也就就是说,总就是在不同程度上存在码间串扰。

在码间串扰与噪声同时存在情况下,系统性能很难进行定量得分析,常常甚至得不到近似结果。

为了便于评价实际系统得性能,常用观察眼图进行分析。

眼图可以直观地估价系统得码间干扰与噪声得影响,就是一种常用得测试手段。

什么就是眼图?所谓“眼图”,就就是由解调后经过接收滤波器输出得基带信号,以码元时钟作为同步信号,基带信号一个或少数码元周期反复扫描在示波器屏幕上显示得波形称为眼图。

干扰与失真所产生得传输畸变,可以在眼图上清楚地显示出来。

因为对于二进制信号波形,它很像人得眼睛故称眼图。

在图12-1中画出两个无噪声得波形与相应得“眼图”,一个无失真,另一个有失真(码间串扰)。

图12-1中可以瞧出,眼图就是由虚线分段得接收码元波形叠加组成得。

眼图中央得垂直线表示取样时刻。

当波形没有失真时,眼图就是一只“完全张开”得眼睛。

在取样时刻,所有可能得取样值仅有两个:+1或-1。

当波形有失真时,“眼睛”部分闭合,取样时刻信号取值就分布在小于+1或大于-1附近。

这样,保证正确判决所容许得噪声电平就减小了。

换言之,在随机噪声得功率给定时,将使误码率增加。

“眼睛”张开得大小就表明失真得严重程度。

为便于说明眼图与系统性能得关系,我们将它简化成图12-2得形状。

由此图可以瞧出:(1)最佳取样时刻应选择在眼睛张开最大得时刻;(2)眼睛闭合得速率,即眼图斜边得斜率,表示系统对定时误差灵敏得程度,斜边愈陡,对定位误差愈敏感; (3)在取样时刻上,阴影区得垂直宽度表示最大信号失真量;(4)在取样时刻上,上下两阴影区得间隔垂直距离之半就是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决;(5) 阴影区与横轴相交得区间表示零点位置变动范围,它对于从信号平均零点位置提取定时信息得解调器有重要影响。

眼图观察实验实验九眼图观察实验实验内容1、PN码/CMI码的眼图。

2、噪声、码间干扰对眼图的影响。

3、眼图的垂直张开度与水平张开度。

一、实验目的1、熟悉基带信号的眼图观察方法。

2、学会用眼图判断数字信道的传输质量。

3、分析眼图的垂直张开度与水平张开度。

二、眼图观察电路眼图是在同步状态下，各个周期的随机信码波形，重叠在一起所构成的组合波形。

其形状类似一只眼睛故名眼图。

其形成是由于人眼的视觉暂留作用把随机信号在荧屏上反复扫描的波形复合起来。

眼图是用来观察数字传输系统是否存在码间干扰的最简单、直观的方法。

将示波器置于外同步状态，平台的输出时钟接往示波器的通道1，伪随机码接往示波器的通道2，缓慢调整示波器的“同步”旋钮，当时钟与信码的相位同步时即可在示波器屏幕上观察到眼图。

眼图的垂直张开度反映信码幅度的变化量，可用来表示系统的抗噪声能力，垂直张开度越大，抗噪声能力越强。

水平张开度则反映信码的码间干扰。

水平张开度越大，表示信码的码间干拢越小。

垂直张开度与水平张开度越大，越有利于信码再生器的判决，还原出来信码的误码率就越小。

Vt11垂直张开度E= 水平长开度E1= 0tV22V V 12 t 1 t 2图9-1 模型化眼图平台上专门设置有眼图观察电路，它是一级由运算放大器和RC网络组成的低通滤波器，把输入数字信号的高频分量滤除，得到一个模拟的升余弦波，以获得眼图观察效果。

输入的PN码数字信号由U101 CDLD可编程模块二内的数字信号产生电路产生，经过 U101 CPLD可编程模块二 70 CMI码 34 产生电路 35 5 36 31 PN2 2KB/S PN 32 码产生电路CMIOUTCMI MCMI 数字信号眼图FCMI 测试点测试点TP902 TP903 HPN2 FPN2 眼 HPN2 CMI码 1 图 HPN32 2 PN32 3 K02 观 FPN32 察 HC1 1KHz方波电产生电路 FC1 路 HC2 FC2 32KHz方波产生电路 U301 U302 FPGA可编程模块一 39 CMI码产生电路 47 2KB/S PN 码产生电路 48 32KB /S PN 码产生电路 ? ? ? ? 图9-2 眼图观察方框图 ? ? FPGA/CPLD模块选择开关K01和PN码/CMI码选择开关K02的3~2送入眼图观察电路。

眼图的仿真课程设计一、课程目标知识目标：1. 学生能理解眼图的定义、组成和作用，掌握眼图的基本原理；2. 学生能够运用所学知识，分析眼图在通信系统中的应用和优缺点；3. 学生了解眼图与其他信号图形（如星座图、眼图）之间的关系。

技能目标：1. 学生能够运用仿真软件进行眼图的绘制，并分析其性能指标；2. 学生能够通过眼图仿真实验，掌握通信系统中的信号分析与处理方法；3. 学生能够运用眼图相关知识，解决实际通信系统中的问题。

情感态度价值观目标：1. 学生通过眼图的学习，培养对通信工程的兴趣和热情，激发探索精神；2. 学生能够认识到眼图在通信领域的重要地位，增强专业认同感；3. 学生通过小组合作完成眼图仿真实验，培养团队协作精神和沟通能力。

本课程针对高年级通信工程专业学生，结合课程性质、学生特点和教学要求，将课程目标分解为具体的学习成果。

课程注重理论与实践相结合，通过仿真实验，使学生在掌握眼图知识的基础上，提高实际操作能力和问题解决能力。

同时，课程旨在培养学生对通信工程的兴趣和热情，提升学生的专业素养和团队协作能力。

二、教学内容本章节教学内容主要包括以下三个方面：1. 眼图基本理论：- 眼图的定义、组成和作用；- 眼图的数学模型和基本原理；- 眼图与其他信号图形的关系。

2. 眼图仿真实验：- 仿真软件的介绍与使用方法；- 眼图的绘制与性能分析；- 眼图在通信系统中的应用案例分析。

3. 眼图在实际通信系统中的应用：- 眼图在数字通信系统中的性能评估；- 眼图在信号检测与估计中的应用；- 眼图在光纤通信、无线通信等领域的应用。

教学内容按照以下教学大纲进行安排和进度：第一周：眼图基本理论的学习；第二周：眼图仿真软件的介绍与使用方法；第三周：眼图的绘制与性能分析；第四周：眼图在实际通信系统中的应用案例分析。

教学内容与教材相关章节紧密关联，确保学生能够系统地掌握眼图相关知识。

同时，通过实验和案例分析，使学生在实践中提高问题解决能力。

实验十六眼图实验一、实验目的1、了解眼图与信噪比、码间干扰之间的关系及其实际意义2、掌握眼图观测的方法并记录研究。

二、实验器材1、信号源模块2、③号模块3、④号模块3、④号模块三、实验内容一个实际的基带传输系统，尽管经过了十分精心的设计，但要使其传输特性完全符合理想情况是困难的，甚至是不可能的。

因此，码间干扰也就不可能完全避免。

码间干扰问题与发送滤波器特性、信道特性、接收滤波器特性等因素有关，因而计算由于这些因素所引起的误码率就非常困难，尤其在信道特性不能完全确知的情况下，甚至得不到一种合适的定量分析方法。

在码间干扰和噪声同时存在的情况下，系统性能的定量分析，就是想得到一个近的结果都是非常繁杂的。

下面我们介绍能够利用实验手段方便的估计系统性能的一种方法。

这种方法的具体做法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器水平扫描周期，使其与接收码元的周期同步。

这时就可以从示波器显示的图形上，观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。

所谓眼图是指示波器显示的这种波形，因为在传输二进制信号，它很像人的眼睛。

为了说明眼图和系统性能之间的关系，我们把眼图简化为一个模型，如图16-1所示。

该图表述下列意思：图16-1眼图的模型（1）最佳抽样时刻应是"眼睛"张开最大的时刻；（2）对定时误差的灵敏度可由眼图的斜边之斜率决定，斜率越陡，对定时误差就越灵敏；（3）图的阴影区的垂直高度表示信号幅度畸变范围（ 4）噪声瞬时值超过这个容限，则就可能发生错误判决（5）在抽样时刻上，上下两阴影区的间隔距离之半为噪声容限（或称噪声边际），即若噪声瞬时值超过这个容限，则就可能发生错误判决。

眼图是在同步状态下，各个周期的随机信码波形重叠在一起所构成的动态波形图，其形状类似一个眼睛故名眼图，它是用于观察是否存在码间干扰的最简单直观的方法实际上眼图就是随机信号在反复扫描的过程中叠加在一起的综合反应。

实验三 眼图
实验三 眼 图
一. 实验目的
掌握观察眼图的方法。

二. 实验原理
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。

“眼图”就是由解调后经过低通滤波器输出的基带信号，以码元定时作为同步信号在示波器屏幕上显示的波形。

干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。

对于二进制信号波形，它很象一只人的眼睛。

实验室理想状态下的眼图
三. 实验内容及步骤
1．按下按键开关：K700、K7700。

2．跳线开关设置：J302接1–2、J301接1–2、K303接1-2与3-4。

K701接2-3、 K703接1-2。

3、K702接1-2，示波器一根探头接至TP303，另一根探头接至TP706，使同步，观察仿真眼图并记录。

实验三眼图
4、K702接2-3，示波器一根探头接至TP303，另一根探头接至TP706，使同步，观察并记录经过PSK调制解调的真实眼图。

四、测量点说明
TP706：眼图观察测量点或升余弦波形测量点。

TP303：32KHz调制工作时钟信号。

五、实验报告要求
1．根据实验步骤的要求整理和分析所记录的数据，画出准确的波形图。

2、写出实验体会。

实验12 眼图观察测量实验一、实验目的1.学会观察眼图及其分析方法，调整传输滤波器特性。

二、实验仪器1. 眼图观察电路（底板右下侧）2．时钟与基带数据发生模块，位号：G 3．噪声模块，位号E 4．100M双踪示波器1台三、实验原理在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。

我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。

在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。

为了便于评价实际系统的性能，常用观察眼图进行分析。

眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。

什么是眼图所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。

干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。

因为对于二进制信号波形，它很像人的眼睛故称眼图。

在图12-1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。

图12-1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。

眼图中央的垂直线表示取样时刻。

当波形没有失真时，眼图是一只“完全张开”的眼睛。

在取样时刻，所有可能的取样值仅有两个：+1或-1。

当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。

这样，保证正确判决所容许的噪声电平就减小了。

换言之，在随机噪声的功率给定时，将使误码率增加。

“眼睛”张开的大小就表明失真的严重程度。

为便于说明眼图和系统性能的关系，我们将它简化成图12-2的形状。

由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感； (3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5) 阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。

实验六：眼图观察测量实验
一．实验目的
1．学会眼图观察与测量方法 2．学会利用眼图对传输特性进行调整 二．实验仪器
1．RZ8621D 实验箱一台 2．20MHz 双踪示波器一台 3．平头小起子一个 三．实验电路连接
CPLD PSK 解调FSK 解调
TP708
图6-1 眼图观察实验方框图
四．实验预习测量点说明
实验前请预习规格化眼图的五项重点参量的定义，及观察眼图时示波器连接方法。

1、位同步提取是采用CPLD 软件编程实现位脉冲的提取及码元再生。

眼图观察是通过改变低通滤波器的传递函数H(f)使眼图图形随之改变。

用CPLD 实现位同步提取的功能框图如图6-2所示。

图6-2 数字锁相法位同步提取框图
数字锁相环框图中，频率为Nf B 的晶振产生方波振荡经两并联的窄脉形成电路，形成的输出信号为反向的方波。

分别加到扣除门和附加门，扣除门为常开门，附加门为常闭门。

因。

武夷学院实验报告课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级:一班学号：同组成员：匚-、实验准备［1L:实验目的1、掌握眼图观测的方法。

2、掌握相关眼图的测量方法。

实验内容1、观测眼图。

2、测量沿途的判决电平、噪声容限。

实验模块1、通信原理11号模块2、双踪示波器模块实验原理在实际系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。

为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。

如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，在示波器上显示的图形很象人的眼睛，因此被称为眼图。

二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。

眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。

最佳抽样时刻最大信号失真量噪声容限■ ————————— 1^——_可以抽样的时间过零点失真图23-1 眼图的一般描述在无码间串扰和噪声的理想情况下，波形无失真，“眼”开启得最大。

当有码间串扰时，波形失真，引起“眼”部分闭合。

若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度。

由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。

另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。

通常眼图可以用图7.6所示的图形来描述。

由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。

显然，最佳抽样时刻应选在眼睛张开最大的时刻。

（2 ）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜边越陡，系统对定时抖动越敏感。
