工程制图一般规定(试行)
- 格式:doc
- 大小:136.50 KB
- 文档页数:13
工程制图一般规定(试行)施工图采用硫酸纸打印,晒蓝图装订。
其余阶段(包括项目建议书、可研、方案设计、初步设计)采用白纸打印、复印装订,有彩色图片的打印为彩色,彩色部分纸张使用100克白纸打印,其余黑白部分采用普通纸。
除有特殊需要外,以上皆采用普通胶装。
1)盖章:项目建议书、可研阶段文本应盖“设计文件专用章”(圆形)。
方案设计、初步设计和施工图设计应盖“出图章”(方形)。
2)设计文件的编排和格式:(1)项目建议书、可行性研究文件,一般工程可装订一册。
大型工程可将研究报告的正文、附图和其它附件分册装订。
(2)初步设计和施工图设计文件一般按下列顺序编排;a)目录b)设计说明书c)工程数量及主要材料设备表d)工程概算(调整概算或施工预算)e)设计图纸(3)初步设计和施工图设计文件分册装订格式装订格式按照“卷”――“册”――“分册”的顺序进行编排。
大型工程项目,可根据具体情况分“卷”装订,上列各部分可独立成卷亦可适当合并,但分卷编排顺序应符合上列顺序;对于含有多个子项的工程项目,亦可按子项分卷;分卷的原则由项目负责人决定。
当设计图纸数量较多时,可分为若干“册”装订,若项目含有多个专业,亦可按专业分册。
当设计图纸按专业分册后,某专业的图纸数量仍较多时,可进一步划分为若干“分册”装订。
(4)当文件分册装订时,应根据实际情况,在封面上注明卷、册的序号。
(5)设计阶段应分别填写“可行性研究”(或“方案设计”)“初步设计”或“施工图设计”,对于一次进行施工图设计的项目,应填写“施工图设计(含初步设计)”,不得采用简称(如方案、初设、施工图、扩初等)。
(6)凡设计文件均应有目录,当分册装订时,应设总目录及本册分目录;只装订一册时,不设总目录。
3)每册设计文件应有图纸目录。
图纸目录本身不应编入图号与页号。
4)设计文件的设计说明应符合中华人民共和国建设部《市政公用工程设计文件编制深度规定》的规定,并应有单独章节阐述或说明对中华人民共和国《工程建设标准强制性条文》(城市建设部分)的执行情况。

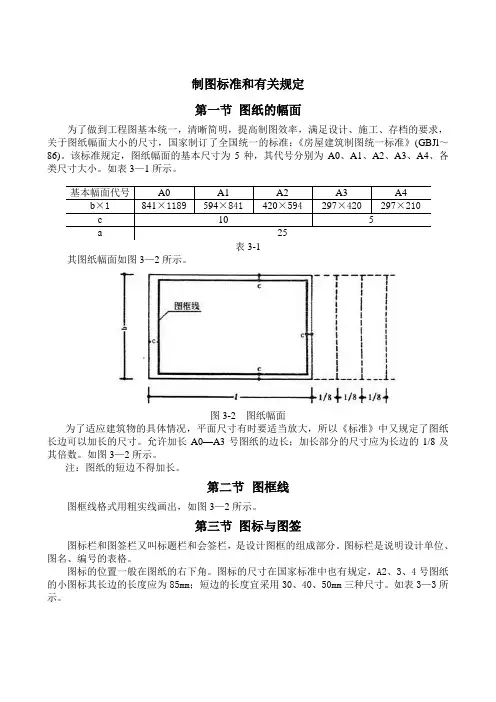

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一,清晰简明,提高制图效率,满足设计、施工、存档的要求,关于图纸幅面大小的尺寸,国家制订了全国统一的标准:《房屋建筑制图统一标准》(GBJl~86)。
该标准规定,图纸幅面的基本尺寸为5种,其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
基本幅面代号A0 A1 A2 A3 A4 b×1841×1189594×841420×594297×420297×210c 10 5a 25其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况,平面尺寸有时要适当放大,所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长;加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注:图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出,如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏,是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定,A2、3、4号图纸的小图标其长边的长度应为85mm;短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时,可另加1个,2个会签栏应并列;不需要会签的图纸,可不设会签栏。
图签位于图纸的左上角,其尺寸应为75mm×20mm,栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定,作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用,是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“:”表示。

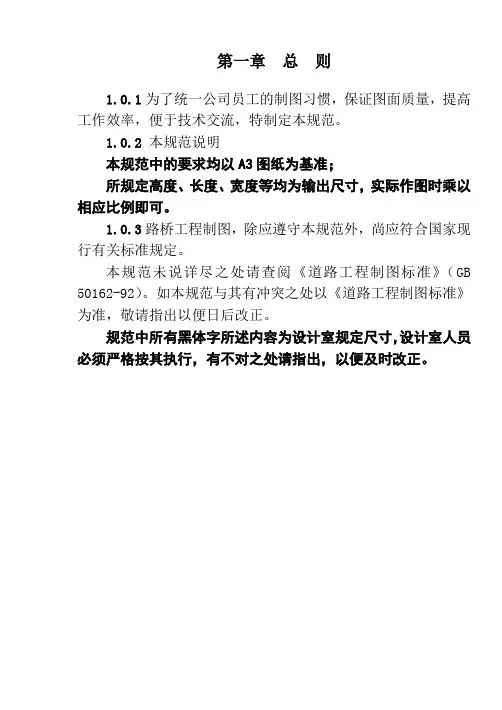

第一章总则1.0.1为了统一公司员工的制图习惯,保证图面质量,提高工作效率,便于技术交流,特制定本规范。
1.0.2本规范说明本规范中的要求均以A3图纸为基准;所规定高度、长度、宽度等均为输出尺寸,实际作图时乘以相应比例即可。
1.0.3路桥工程制图,除应遵守本规范外,尚应符合国家现行有关标准规定。
本规范未说详尽之处请查阅《道路工程制图标准》(GB 50162-92)。
如本规范与其有冲突之处以《道路工程制图标准》为准,敬请指出以便日后改正。
规范中所有黑体字所述内容为设计室规定尺寸,设计室人员必须严格按其执行,有不对之处请指出,以便及时改正。
第二章一般规定第一节图纸内容及文字说明2.1.1设计图册顺序由封面、目录、说明、设计图及封底等组成。
2.1.2文字说明的顺序号按下列数字的次序编排:一、二、三、四……(一)、(二)、(三)、(四)……1、2、3、4……(1)、(2)、(3)、(4)……每段起行的前边留出两个字的空格。
2.1.3当图纸中有需要说明的事项时,宜在每张图的右下角、图标上方加以叙述。
该部分文字应采用“注”表明,字样“注”应写在叙述事项的左上角。
每条注的结尾应标以句号“。
”。
说明事项需要划分层次时,第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
2.1.4图中汉字应采用国家公布使用的简化汉字,除有特殊要求外,不得采用繁体字。
2.1.5说明及图中附注,凡等式或计算式,一律采用“=”号;凡仅表明性质或指标的,一律采用破折号“——”;表明数字范围符号一律采用“~”。
例如:“跨径=20米”应为“跨径——20m”。
“L——k+b+c+60”应为“L=k+b+c+60”。
2.1.6说明及图内附注,当在句中引用某条或某图号时,所引用的条文号或图号可不加括号,也可以加括号“()”,不要采用其他的符号。
例如:详细构造见图号5。
工程数量见“工程数量表”(图号4)。
第二节图幅及图框2.2.1图幅及图框尺寸应符合表2.1.1规定(图2.2.1)。

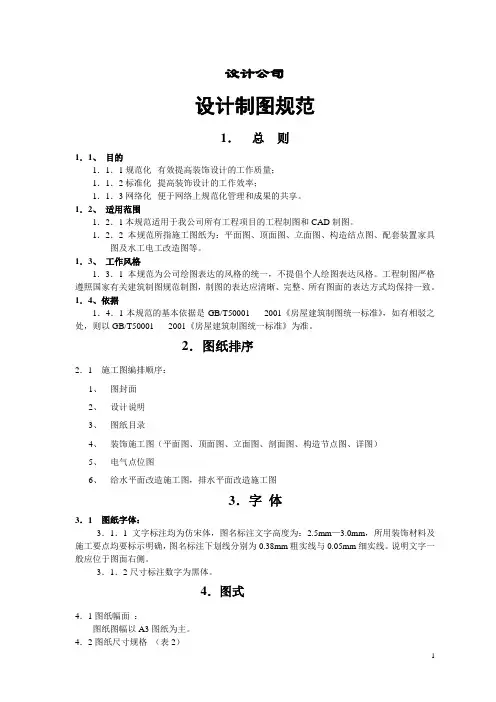

设计公司设计制图规范1.总则1.1、目的1.1.1规范化--有效提高装饰设计的工作质量;1.1.2标准化--提高装饰设计的工作效率;1.1.3网络化--便于网络上规范化管理和成果的共享。
1.2、适用范围1.2.1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1.2.2本规范所指施工图纸为:平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1.3、工作风格1.3.1本规范为公司绘图表达的风格的统一,不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1.4、依据1.4.1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》,如有相驳之处,则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2.图纸排序2.1 施工图编排顺序:1、图封面2、设计说明3、图纸目录4、装饰施工图(平面图、顶面图、立面图、剖面图、构造节点图、详图)5、电气点位图6、给水平面改造施工图,排水平面改造施工图3.字体3.1 图纸字体:3.1.1文字标注均为仿宋体,图名标注文字高度为:2.5mm—3.0mm,所用装饰材料及施工要点均要标示明确,图名标注下划线分别为0.38mm粗实线与0.05mm细实线。
说明文字一般应位于图面右侧。
3.1.2尺寸标注数字为黑体。
4.图式4.1图纸幅面:图纸图幅以A3图纸为主。
4.2图纸尺寸规格(表2)44.4一个专业所用的图纸,不宜多于两种幅面(目录及表格所用A4幅面除外)。
4.4图纸的格式:采用横向格式,式样见式样见标准图框CAD文件。
4.5标题与会签栏:标题与会签栏内容包括:图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审定(客户)等方面内容,为便于查阅,标题与会签栏设在图框内右,式样见式样见标准图框CAD文件。
5.制图5.1线型5.1.1常用绘图线型有实线、虚线、折断线、点划线等一般分粗线、中粗线、细线三种。
中港一航局五公司工程制图的一般规定(试行)技术开发处二○○六年九月二十五日1、执行的制图标准1.0.1《JTJ 206-96 港口工程制图标准》;1.0.2《GB/T 50103-2001 总图制图标准》;1.0.3《GB/T 50001-2001房屋建筑制图统一标准》;1.0.4《GB/T 50104-2001 建筑制图标准》;1.0.4《GB/T 50106-2001 給水排水制图标准》;1.0.5《GB/T 50114-2001 暖通空调制图标准》。
2、使用范围上述标准适用于新建、改建、扩建的港口工程和土木建筑工程建设各阶段的设计图和竣工图;原有工程的总平面实测图,原有建筑物和构筑物的实测图;通用设计图和标准设计图。
3、目的执行统一的计算机制图标准,可以保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,便于统一编辑和管理,实现建筑结构和各专业制图标准化和现代化。
4、制图规则4.1图纸幅面制图一般采用基本幅面:图框B×L尺寸(mm)为:A0(841×1189),A1(594×841),A2(420×594),A3(297×420),A4(210×297)。
4.2标题栏和会签栏⑴标题栏放在图纸的右下角,标题栏长180mm,宽56mm;标题栏格式和内容参见标准图框。
⑵需要会签的设计图纸,应加会签栏。
会签栏长60mm,宽22mm,其位置放在标题栏的左侧,多个会签栏由上至下或由右至左排列;会签栏格式和内容参见标准图框。
4.3字体⑴设计图纸中的汉字、数字、字母的字体高度号数(mm)分别为:2.5、3.5、5、7、10、14、20;汉字字高不得小于3.5mm,数字、字母的字体高度不得小于2.5mm。
所有文字字体的宽度等于字体高度的2/3,字体颜色为白色。
⑵设计图纸中一般性文字和说明选用长仿宋体,字体高度为5mm;数字和尺寸标注采用阿拉伯Arial字样;字母使用Times New Roman字体;视图名称采用宋体;特别强调的强制要求采用黑体。

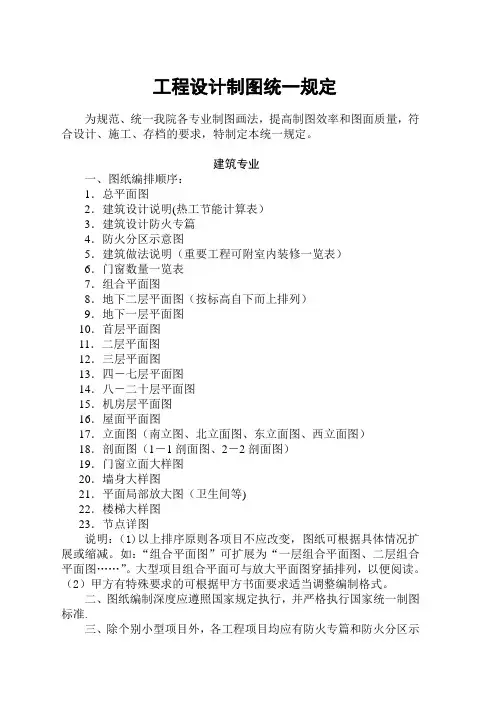

工程设计制图统一规定为规范、统一我院各专业制图画法,提高制图效率和图面质量,符合设计、施工、存档的要求,特制定本统一规定。
建筑专业一、图纸编排顺序:1.总平面图2.建筑设计说明(热工节能计算表)3.建筑设计防火专篇4.防火分区示意图5.建筑做法说明(重要工程可附室内装修一览表)6.门窗数量一览表7.组合平面图8.地下二层平面图(按标高自下而上排列)9.地下一层平面图10.首层平面图11.二层平面图12.三层平面图13.四-七层平面图14.八-二十层平面图15.机房层平面图16.屋面平面图17.立面图(南立图、北立面图、东立面图、西立面图)18.剖面图(1-1剖面图、2-2剖面图)19.门窗立面大样图20.墙身大样图21.平面局部放大图(卫生间等)22.楼梯大样图23.节点详图说明:(1)以上排序原则各项目不应改变,图纸可根据具体情况扩展或缩减。
如:“组合平面图”可扩展为“一层组合平面图、二层组合平面图……”。
大型项目组合平面可与放大平面图穿插排列,以便阅读。
(2)甲方有特殊要求的可根据甲方书面要求适当调整编制格式。
二、图纸编制深度应遵照国家规定执行,并严格执行国家统一制图标准.三、除个别小型项目外,各工程项目均应有防火专篇和防火分区示意图,特殊的小型项目应在设计说明中专项陈述。
根据国家规定需要进行热工节能计算的项目应有相应计算表。
结构专业一、图纸编排顺序:1.结构说明2.基础图纸(基础布置图、配筋图、大样图).3.各标高段框架柱平法施工图或砖混结构的砼柱平法施工图(采用截面注写方式)。
4.各标高段剪力墙平法施工图(采用截面注写方式)。
5.第一层梁平法施工图第一层板配筋图第二层梁平法施工图第二层板配筋图………………第n层梁平法施工图第n层板配筋图其中梁图中的图名必须与平法标准图的图名一致(以标高描述楼层).6.楼梯图图纸中可夹有相关楼层大样,原则上大样图应放在相应标高楼层图纸上。
二、结构图纸统一采用探索者TSSD专用字体.三、结构图纸应严格按照现行《房屋建筑制图统一标准》、《建筑结构制图标准》和《建筑结构设计通用符号、计量单位和基本术语》的有关要求绘制.图纸设计深度应满足《建筑工程设计文件编制深度规定》的要求。
工程制图规范(IATF16949-2016/ISO9001-2015)1.0目的统一工程部内部工程制图文件的格式,图纸编制原则。
2.0范围本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
3.0定义3.1.凡在计算机及其外围设备中绘制机械工程图样时如涉及本标准中未规定的内容,应符合有关标准和规定。
3.2.在机械工程制图中用CAD绘制的机械工程图样,首先应考虑表达准确,看图方便。
在完整、清晰、准确在表达机件个部分形状的前提下,力求制图简便。
4.0权责所有相关设计人员需按本规范之要求执行。
5.0内容5.1.制图环境:AutoCAD各版本5.2.图纸命名:图纸编号+空格+零件名称,其中图纸编号由公共电脑申请生成。
如:P4206701 铭牌 \P3206459 上盖 \PY000804 底板,说明如下图流水号:5位编码,从00001开始顺序取号细类型分类:机械料取”2”,电子料取”1”二位A:A3图框取”3”,A4图框取”4”图纸固定头段:此图纸固定头段固定取”P”(一次性图纸主要用于样品零件申请)5.3.图纸保存5.3.1.保存格式:AutoCAD 2004/LT2004或低于此版本,不可高于此版本文件,以保证文档的兼容性。
5.3.2.保存位置:图纸保存于本地相应项目文件夹内5.3.3.对于向外部发布的图纸,需保存为PDF格式再向外发布,不允许直接以CAD格式向外发布。
5.4.图纸视图:图纸视图表达均采用第三视角。
5.5.图纸版本:初始版本为A.0版,修改图纸以B.0、C.0、D.0……版本递增,修改图纸需确认图纸升级版本号是否与升级版次数一致。
5.6.图纸幅面:根据图形选择幅面,首选A4纵置左装、A4横置顶装、A3横置左装等3种基础样式,如:A4横置左装(材料)(零件图号)(零件名称)A4横置顶装(材料)(零件图号)(零件名称)A3横置左装(零件图号)(零件名称)5.6.1.当基础样式幅面不够大时,可通过将图框幅面放大或缩小1.5倍、2倍、3.3倍或其他(按产品图纸大小自定比例)。
工程图纸制图标准1.1.1 以实际尺寸绘制按正投影法(顶棚平面图宜用镜像投影法)并用第一角画法绘制所有实体;1.1.2 以规定的适当比例放大或缩小图框;1.1.3 修改图框中部分文本;1.1.4 进行尺寸标注和文字说明。
1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种,一种用于方案图、施工图或竣工图的施工图框,另一种用于加工图的加工图框。
设计时必须采用本标准指定的最新标准图框,除投标时招标文件有特殊要求除外,不得另行使用其它图框,并将图框中待补充内容填充完整,每个工程项目的同种图框必须完全一致。
2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。
3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。
4 图框一般应采用“索引”引用。
5 采用“插入”方式引用图框,不可以将图框炸开。
6 图框的比例应与图的比例一致,并采用整数比例。
7 不得改变图框中各部分的颜色及线型。
8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种,加工图图框有A3、A4横式幅面和A4竖式幅面三种。
1.2.2 图纸幅面1 各种图纸的幅面尺寸(高×宽)标准为:A0—841×1189,图框尺寸距边尺寸10,装订线尺寸25;A1—594×841,图框尺寸距边尺寸10,装订线尺寸25;;A2—420×594,图框尺寸距边尺寸10,装订线尺寸25;A3—297×420,图框尺寸距边尺寸5,装订线尺寸25;A4—210×297,图框尺寸距边尺寸5,装订线尺寸25。
2 图纸的短边不得加长,A3-A0的长边可以加长,其中A3和A1以210的倍数加长,A2和A0以149的倍数加长。
3 一般A3-A0图纸采用横式幅面装订,A4图纸采用竖式幅面装订,投标的方案图和施工时的施工图采用A3横式幅面装订,加工图和存档图采用A4竖式幅面装订。
工程制图一般规定(试行)工程制图一般规定(试行)1.总则1)为统一我院市政工程的制图方法,提高制图效率和制图质量,便于技术审查和技术交流,制定本规定。
2)本规定适用于我院市政工程各阶段设计和院标准图编制。
3)我院市政工程制图,除应遵守本规定外,还应符合国家有关现行标准的规定。
4)对执行条文严格程度的用词采用以下写法:(1)表示很严格,非这样做不可时的用词:正面词采用“必须”;反面词采用“严禁”。
(2)表示严格,在正常情况下均应这样做的用词:正面词采用“应”;反面词采用“不应”或“不得”。
(3)表示允许稍有选择,在条件许可时首先应这样做的用词:正面词采用“宜”或“可”;反面词采用“不宜”。
5)条文中按指定的其它有关标准、规范的规定执行,其写法为“应按……执行”或“应符合……要求(或规定)”。
如非必须按指定的其它有关标准、规范的规定执行,其写法为“可参照……”。
2.一般规定2.1.设计文件1)设计文件由封面、扉页、图纸目录、说明、设计图及封底等组成。
2)设计文件封面、扉页、目录格式详见院里规定。
3)设计文件封面上的字一律用实体字,不应用空心字体或阴影字体。
4)设计文件封面颜色为:项目建议书、可行性研究报告为青色,方案设计为粉红色,初步设计淡豆绿色,施工图设计为奶油白色或象牙白色。
对于给上级部门汇报的简明方案,采用130克白纸做封面,可简装或直接用订书机装订。
5)装订格式:施工图采用硫酸纸打印,晒蓝图装订。
其余阶段(包括项目建议书、可研、方案设计、初步设计)采用白纸打印、复印装订,有彩色图片的打印为彩色,彩色部分纸张使用100克白纸打印,其余黑白部分采用普通纸。
除有特殊需要外,以上皆采用普通胶装。
6)盖章:项目建议书、可研阶段文本应盖“设计文件专用章”(圆形)。
方案设计、初步设计和施工图设计应盖“出图章”(方形)。
7)设计文件的编排和格式:(1)项目建议书、可行性研究文件,一般工程可装订一册。
大型工程可将研究报告的正文、附图和其它附件分册装订。
(2)初步设计和施工图设计文件一般按下列顺序编排;a)目录b)设计说明书c)工程数量及主要材料设备表d)工程概算(调整概算或施工预算)e)设计图纸(3)初步设计和施工图设计文件分册装订格式装订格式按照“卷”――“册”――“分册”的顺序进行编排。
大型工程项目,可根据具体情况分“卷”装订,上列各部分可独立成卷亦可适当合并,但分卷编排顺序应符合上列顺序;对于含有多个子项的工程项目,亦可按子项分卷;分卷的原则由项目负责人决定。
当设计图纸数量较多时,可分为若干“册”装订,若项目含有多个专业,亦可按专业分册。
当设计图纸按专业分册后,某专业的图纸数量仍较多时,可进一步划分为若干“分册”装订。
(4)当文件分册装订时,应根据实际情况,在封面上注明卷、册的序号。
(5)设计阶段应分别填写“可行性研究”(或“方案设计”)“初步设计”或“施工图设计”,对于一次进行施工图设计的项目,应填写“施工图设计(含初步设计)”,不得采用简称(如方案、初设、施工图、扩初等)。
(6)凡设计文件均应有目录,当分册装订时,应设总目录及本册分目录;只装订一册时,不设总目录。
8)每册设计文件应有图纸目录。
图纸目录本身不应编入图号与页号。
9)设计文件的设计说明应符合中华人民共和国建设部《市政公用工程设计文件编制深度规定》的规定,并应有单独章节阐述或说明对中华人民共和国《工程建设标准强制性条文》(城市建设部分)的执行情况。
10)对施工图设计文件中的特殊及特大型工程,还应编写单独的说明。
在“××设计说明”的标题下,对该工程的设计范围、设计依据、设计标准及规范、建设条件、主要材料及技术指标、设计要点、施工要点、计算要点等作进一步说明。
11)结合计算机字处理软件的实际配置和我院的书写习惯,基于A3图幅297mm ×420mm的设计说明采用宋体字体,正文横向分两栏,行间距为1.5倍字高。
12)设计说明中的设计依据应分为设计任务依据和设计技术依据。
(1)设计任务依据为设计院与委托方签定的设计合同、委托方的书面委托书、政府行业主管部门对工程上一阶段设计文件的正式批文。
应作为附件列入设计文件中。
(2)设计技术依据为经技术审定的具有相应资质的单位或部门做出的勘察、科研和设计成果。
应作设计文件的附件或备件。
13)设计文件报送主管部门或委托单位的份数应为:设计文件一般皆为8份,合同另有规定的除外;2.2.文字说明(word格式)1)正文字体采用宋体,标题等可以采用隶书或黑体;2)正文字号采用小四,表格中采用五号字体,标题等可以采用四号;3)段落:采用首行缩进,间距采用1.5倍行距;4)页边距为:上下为2.5,左为3.0,右为2.5。
5)表格中字体采用单倍行距,居中设置;外边框1.5磅,内边框0.5磅。
6)编制说明时还应注意:(1)标题行前不应留空格,文字段起行的前边要留出两个字的空格。
(2)“一”和“1”后分别加“、”和“.(全角)”号后与文字连接。
“(一)”和“(1)”后不应加“、”或“.”号,其与文字直接连接。
(3)在同一字串或字句中,不同的字型不应混合使用。
2.3.表格(excel格式)1)表格正文字体采用宋体,表格标题等可以采用隶书或黑体;2)表格正文字号采用10号,表格标题和着重突出的内容采用12号;3)表格中字体居中或以左对齐,视内容而定;4)表格外边框1.5磅,内边框0.5磅。
2.4.CAD制图(A3图幅)2.4.1.图幅及图框1)设计文件一般采用A3图幅(297mm×420mm横式)。
如需加长时,可沿图幅的长边以594mm、841mm、1188.8mm尺寸增大图幅。
2)图框采用院里统一规定的图框。
见附件《A3图框.dwg》等。
3)图签中字高(单位:mm):图纸名称: 3;其他: 2.5;字体名:黑体,字体样式:常规。
2.4.2.字形字体1)文字样式名:HKmedri,字体:hkszy.shx,大字体:hkszd.shx;高度:0 ;宽度比例:0.8;2)文字高度:标注文字:3.0;说明文字(含数字):3.5;剖面、标题:4.5;3)常用符号应用常用符号的表达方式名称输入样式名称输入样式名称输入样式直径%%130 上标%%140 X2平方米%%152 m2一级钢筋%%131上标%%141 X2立方%%153 m3还原米二级钢筋%%132下标%%142 X2平方厘米%%162 cm2三级钢筋%%133下标还原%%143 X2立方厘米%%163 cm3四级钢筋%%134加号+ +平方毫米%%172 mm2减号- -立方毫米%%173 mm3乘号* ×除号/ /注:如需增加其他符号,请与总工办联系。
2.4.3.标注1)标注另设一层。
若同一图中采用不同的比例需另建一个标注样式,采用不同的测量比例因子。
若有两层标注时,两个标注间距为5。
2)尺寸线:超出标记:0 基线间距:5.53)尺寸界线:超出尺寸线:1.0 起点偏移量:3~5mm4)箭头:倾斜大小:1.55)文字:高度:3 从尺寸线偏移:0.56)线宽:默认2.4.4.绘图比例1)单位:mm(除特殊要求按m、cm外)按1:1绘制2)常用比例:绘图比例表名称比例名称比例区域位置图及汇水1:5000~1:25000标准横断面图1:100~1:400平面设计1:1000 结构工艺1:50~1:纵断面图纵向1:50~1:200道路土方横断面图纵向1:100~1:桥梁总体布置图1:100、1:150、桥梁主体结构图1:20、1:50、1:100桥梁细部构造1:5、1:10、1:20、其他1:1、1:10以上为主要图纸的比例,其余未包含的图纸,可按照《道路工程制图标准GB50162-92》2.4.5.线型与线宽1)线型线型规定:虚线:Hidden,点划线:center,实线:continuous线型比率:在图框大小为1:1情况下,线型比例为0.4。
2)线宽单位图层名称颜色出图笔宽线形公用部分地形图、地质8号色0.1填充、网格线9号色0.15 实线标注、数字、文字说3号色0.2 实线地面线7号色0.25 实线道路专业道路中心线1号色0.3 Cent 道路内部线4号色0.35 实线规划道路、路面结构2号色0.4 虚线道路红线(边线)6号色0.45 实线纵断面设计线、土方6号色0.45 实线交通专业道路线1号色0.3 标线6号色0.45桥梁专业中心线1号色0.3 Cent 构造轮廓线4号色0.35 实线普通钢筋2号色0.4 实线预应力钢筋6号色0.45 实线其他专业可参考以上标准其余未尽事项,可根据情况自定,以出图方便、图纸整齐、简洁为原则。
2.4.6.说明1)图纸中有需要说明的事项时,宜在图的右下角、图标上方加以叙述。
例如:注1、本图尺寸除注明外,余均以米计。
本图比例为1:1000。
2、道路起点与???路衔接,终点与???路衔接,道路总长为???米。
2)说明格式注意:(1)该部分文字应采用“注”标明,字样“注”后面不应加“:”号。
(2)说明事项需要划分层次时,第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
(3)由“注”以下开始,低层说明应较其高层说明应退后两个字的空格。
每条说明的结尾应标以句号“。
”。
3)汉字应采用国家公布使用的简化汉字。
除有特殊要求外,不得采用繁体字。
不得写异体字或怪字。
4)纯名称不应用符号代替。
表示数量的数字一律用阿拉伯数字表示。
5)分数不得用数字与汉字混合表示。
如:五分之一应写成1/5。
6)年代一律按“2003年1月1日”形式书写。
7)说明及图内附注,凡等式或计算式,一律采用“=”号,不得用破折号“—”;凡仅表明性质或指标的,一律用破折号“—”,不得用“=”号;表明数字范围的符号一体采用“~”号,不得用破折号“—”。
例如:“土壤内摩擦角=30°”应为“土壤内摩擦角—30°”。
“土壤内摩擦角φ—30°”应为“土壤内摩擦角φ= 30°”。
“跨径= 20m”应为“跨径—20m”。
“ L—k+b+c+60”应为“ L=k+b+c+60”。
“桥长120—130m”应为“桥长120~130m”。
8)说明及图内附注,当在句中引用某条或某图时,所引用的条文或图名应加双引号,所引用的条文号或图号必要时应加括号“()”。
2.5.工程计量1)有关计量单位的名称和代号一律遵照国务院一九五九年六月二十五日发布的“统一公制计量单位中文名称方案”执行。
有关数学符号、文字表量符号均按国家标准有关规定执行。
工程专用名词和符号应采用国家和建设部颁布的有关规定、规程、规范中所采用的名词和符号。
当有两种或两种以上及上述文件内均未载列的工程专用名词和符号时,可采用通常所习惯使用的(符号的含义必要时应加文字说明)。
