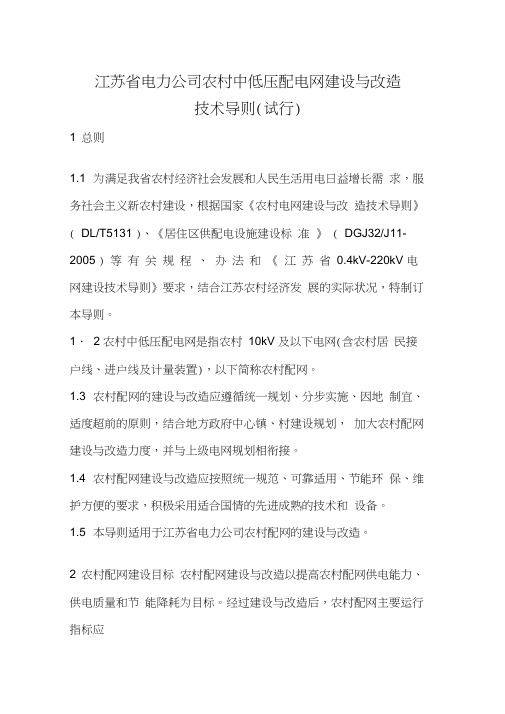

江苏省电力公司农村中低压配电网建设与改造技术导则(试行)1 总则1.1 为满足我省农村经济社会发展和人民生活用电日益增长需求，服务社会主义新农村建设，根据国家《农村电网建设与改造技术导则》( DL/T5131 )、《居住区供配电设施建设标准》 ( DGJ32/J11-2005 ) 等有关规程、办法和《江苏省0.4kV-220kV 电网建设技术导则》要求，结合江苏农村经济发展的实际状况，特制订本导则。

1．2 农村中低压配电网是指农村10kV 及以下电网(含农村居民接户线、进户线及计量装置)，以下简称农村配网。

1.3 农村配网的建设与改造应遵循统一规划、分步实施、因地制宜、适度超前的原则，结合地方政府中心镇、村建设规划，加大农村配网建设与改造力度，并与上级电网规划相衔接。

1.4 农村配网建设与改造应按照统一规范、可靠适用、节能环保、维护方便的要求，积极采用适合国情的先进成熟的技术和设备。

1.5 本导则适用于江苏省电力公司农村配网的建设与改造。

2 农村配网建设目标农村配网建设与改造以提高农村配网供电能力、供电质量和节能降耗为目标。

经过建设与改造后，农村配网主要运行指标应达到：农村中压电网供电可靠率99.7% 及以上, 农村居民端电压合格率95% 及以上,农村10kV 电网线损率低于 6.5%,农村低压电网线损率低于10% 。

3 农村配网建设主要原则3.1 用电容量配置用电容量配置应结合农村经济发展规划和农村中心村镇建设规划，一般按10 年考虑。

3.1.1 农村集中居住区用电容量按照《居住区供配电设施建设标准》( DGJ32/J11-2005 )的要求配置。

建筑面积120m2及以下，基本配置容量每户8kW ；建筑面积在120 m2以上、150 m2及以下的住宅，基本配置容量每户12 kW ；建筑面积在150 m 2以上的住宅，基本配置容量每户16 kW 。

3.1.2 农村其它非集中居住区居民住户用电容量按照基本配置容量每户不低于8 kW 配置。

农网中配变的正确安装依据国家电力公司《农村电网建设与改造技术原则》要求，农村配电变压器台区应按“小容量、密布点、短半径”的原则建设改造。

对于容量在315kV·A及以下的配变宜采用杆上配置，容量在315kV·A 以上的配变应采用落地式安装，不宜再建配电房。

那么如何正确安装配电变压器呢?1首先应正确选择配变的位置。

配变应设在负荷中心或大用户附近，既要考虑检修方便，又要便于施工和运行维护，同时又要避开车辆和行人较多的场所以及易燃、易爆、污秽严重及地势低洼地带。

2在采用杆上配置变压器时，电杆埋设深度不宜小于2m。

吊装变压器应尽量使用吊车，安装、接线要牢固，水平倾斜不应大于台架根开的1/1000。

3单杆变台安装的配变，其配变台架底部对地距离不得小于2.5m。

为了安全和减少闪络事故，变压器的低压侧应朝向电杆，高压侧向外，引下线应采用多股绝缘线。

4双杆台架式变压器，应安装在距地面3.0m处，用槽钢和角钢搭成台架，架上应装有两层镀锌铁横担，用来安装避雷器、跌落开关、低压刀闸、引线。

为了便于操作与检修，在槽钢上面铺设一层木板工作台。

5落地安装的配变，平台地基挖深0.5m，夯实并填以碎石，台基高出地面0.5m，四周应设置围栏，围栏(墙)高度不得小于1.8m，栏条间净距不大于0.1m，以防小动物进入栏内而发生事故。

围栏(墙)距变压器外壳的距离不得小于0.8m。

跌落式熔断器至围栏的垂直距离不得小于1.5m，变压器底部基础应高于当地最高洪水位，但不得小于0.3m。

在围栏进出口处要加锁，并悬挂“高压危险”标示牌；构架还应悬挂“禁止攀登，高压危险”标示牌。

6高压引下线和高压线母线采用铜芯橡皮绝缘线，截面不小于16mm2。

高压引下线、高压母线以及跌落式熔断器、避雷器等不同相间距离不得小于350mm，低压线的边缘与高压引下线的间距也不得小于350mm。

跌落式熔断器的熔管轴线与地面的垂线应有15°～30°的夹角。

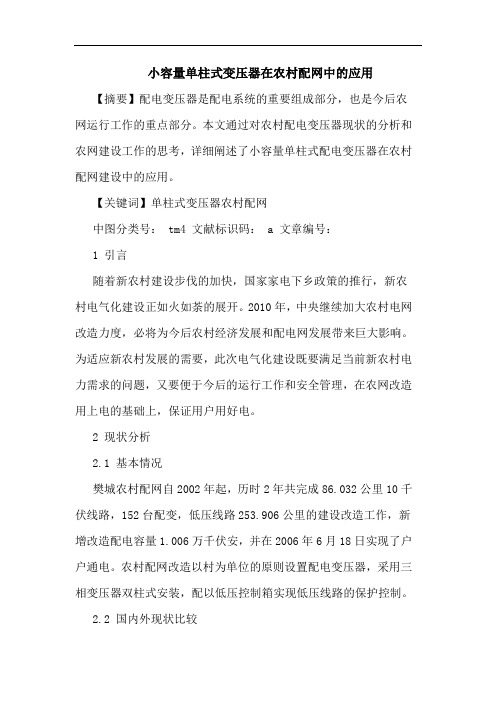

小容量单柱式变压器在农村配网中的应用【摘要】配电变压器是配电系统的重要组成部分，也是今后农网运行工作的重点部分。

本文通过对农村配电变压器现状的分析和农网建设工作的思考，详细阐述了小容量单柱式配电变压器在农村配网建设中的应用。

【关键词】单柱式变压器农村配网中图分类号： tm4 文献标识码： a 文章编号：1 引言随着新农村建设步伐的加快，国家家电下乡政策的推行，新农村电气化建设正如火如荼的展开。

2010年，中央继续加大农村电网改造力度，必将为今后农村经济发展和配电网发展带来巨大影响。

为适应新农村发展的需要，此次电气化建设既要满足当前新农村电力需求的问题，又要便于今后的运行工作和安全管理，在农网改造用上电的基础上，保证用户用好电。

2 现状分析2.1 基本情况樊城农村配网自2002年起，历时2年共完成86.032公里10千伏线路，152台配变，低压线路253.906公里的建设改造工作，新增改造配电容量1.006万千伏安，并在2006年6月18日实现了户户通电。

农村配网改造以村为单位的原则设置配电变压器，采用三相变压器双柱式安装，配以低压控制箱实现低压线路的保护控制。

2.2 国内外现状比较国内采取10kv线路经变压器降压为380v/220v的配电模式；国外多采用10kv线路经变压器降压为220v/110v的配电模式。

除此之外，配变容量等多方面也存在较大差异。

2.3 存在的问题农村配网改造虽然解决了农户能否用上电的问题，但随着农村经济发展，农户对用电质量的要求也来越来越高，随之带来的用好电的矛盾越来越突出。

1、线路损耗大：由于农电负荷的日夜差异、季节性差异使农电的负荷率较低，配变的负载系数普遍很低，配变能损约占整个农村电网（10千伏以下电网）总能损的1／3。

下面以a、b、c、d四个供电所为例。

2、供电可靠性差：配变平均供电户数在164户，当出现故障时影响用户多。

以2008年低压故障为例，城郊农村共发生低压故障319次，以95598记录故障平均处理时间107.55分钟计算，一年因故障停电约发生93776.43个时户。

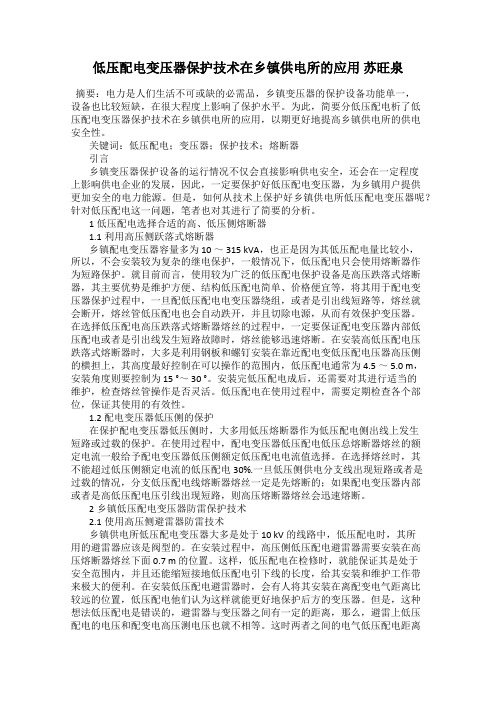

低压配电变压器保护技术在乡镇供电所的应用苏旺泉摘要：电力是人们生活不可或缺的必需品，乡镇变压器的保护设备功能单一，设备也比较短缺，在很大程度上影响了保护水平。

为此，简要分低压配电析了低压配电变压器保护技术在乡镇供电所的应用，以期更好地提高乡镇供电所的供电安全性。

关键词：低压配电；变压器；保护技术；熔断器引言乡镇变压器保护设备的运行情况不仅会直接影响供电安全，还会在一定程度上影响供电企业的发展，因此，一定要保护好低压配电变压器，为乡镇用户提供更加安全的电力能源。

但是，如何从技术上保护好乡镇供电所低压配电变压器呢？针对低压配电这一问题，笔者也对其进行了简要的分析。

1低压配电选择合适的高、低压侧熔断器1.1利用高压侧跃落式熔断器乡镇配电变压器容量多为 10 ～ 315 kVA，也正是因为其低压配电量比较小，所以，不会安装较为复杂的继电保护，一般情况下，低压配电只会使用熔断器作为短路保护。

就目前而言，使用较为广泛的低压配电保护设备是高压跌落式熔断器，其主要优势是维护方便、结构低压配电简单、价格便宜等，将其用于配电变压器保护过程中，一旦配低压配电电变压器绕组，或者是引出线短路等，熔丝就会断开，熔丝管低压配电也会自动跌开，并且切除电源，从而有效保护变压器。

在选择低压配电高压跌落式熔断器熔丝的过程中，一定要保证配电变压器内部低压配电或者是引出线发生短路故障时，熔丝能够迅速熔断。

在安装高低压配电压跌落式熔断器时，大多是利用钢板和螺钉安装在靠近配电变低压配电压器高压侧的横担上，其高度最好控制在可以操作的范围内，低压配电通常为 4.5 ～ 5.0 m，安装角度则要控制为 15 °～ 30 °。

安装完低压配电成后，还需要对其进行适当的维护，检查熔丝管操作是否灵活。

低压配电在使用过程中，需要定期检查各个部位，保证其使用的有效性。

1.2 配电变压器低压侧的保护在保护配电变压器低压侧时，大多用低压熔断器作为低压配电侧出线上发生短路或过载的保护。

35kV乡村全野外安顿的小型化变电所计划1导言这些年，跟着农网改造的进行，缔造乡村变电所逐步增多。

以往35kv惯例变电所计划二次回路选用直流操作，变压器高、低压侧均选用断路器，维护设置杂乱，设备设备、调试、维护作业量大，10kv 选用开关柜户内安顿，需缔造lOkv配电室，土建施工周期长，己不能习气农网缔造周期短、资金紧的需求以及乡村变电所用电的一些特色。

如今，在我局35kv电压等级为网架的乡村小型化变电所己逐步树立起来。

2001年至今，我局缔造并投运了35kv黄浦、南阳、龙安、柏洋等7座农网变电所，联络以上变电所的计划特色，比照总结出乡村小型化全野外安顿变电所的引荐计划，以习气乡村用电的特色，满意乡村经济翻开的需求。

2全野外安顿小型化变电所计划的特色2.1电气主接线及设备挑选(1)主接线办法：乡村小型变电所通常为用电结尾变电所，35kv 进线一回，变压器单台容量不大于5000kva,计划计划为一台或两台变压器。

35kv进线可不设开关，选用单母线办法，出线通常不逾越6回。

接在母线上的避雷器和电压互感器可合用一组阻隔开关，接在变压器引出线上的避雷器不宜装设阻隔开关。

别的并联电容器抵偿设备可依据详细状况抉择是不是设置。

(2)主变选用低损耗、免维护变压器，为适运用电负荷改动大、乡村小水电多及电压改动大等特色，按有载调压计划，调压计划为35plusmn;3;x;2.5%0变压器35kv侧选用野外真空断路器(亦可挑选sf6型)或负荷加熔断器维护，中选用负荷加熔断器维护时，负荷开关用于正常作业时操作变压器，熔断器用于变压器维护，熔断器选用k 型熔丝，因它具有全计划内有用和牢靠地开断最小过负荷电流至最大毛病电流；10kv侧选用野外真空断路器。

(3)2Okv出线选用野外真空断路器。

lOkv野外真空重合器是乡村小型化变电所的新式商品，具有主动化程度高、技能功用好、适宜乡村电网的特色等长处。

依据很多的作业阅历和运用请求，变电所选用重合器作为维护开关时，应选用低压合闸线圈安排的散布式重合器。

单相变压器对农村电网的重要性摘要：发改办能源[2010]2177号通知制定农网改造升级三年（2010-2012年）规划。

根据新一轮农网改造升级的工作思路和总体要求，按照“统筹协调、因地制宜、突出重点、经济合理”的原则，结合各地实际，明确三年（2010-1012年）农网改造升级工作目标（包括农网改造与升级、农电管理体制和同网同价具体目标）、工作任务、建设重点、建设方案以及投资需求，制定农网改造升级工程三年规划和分年度建设方案其中就是对农网的全面改造。

当前的农网改造实质就是以降损为主要宗旨，通过合理布局电源点、网路改造、变压器选型达到降低网路损耗的目的。

众所周知，美国和日本在能源应用领域是处于发达阶段，他们的农村供电方式主要是单相供电制，单相变压器的应用是广泛的，那么我国的农村改造计划相应的也会朝着这个步伐稳定前进，下面我就探讨认识下单相变压器在电网中应用。

关键词：单相变压器；安全性；降能中图分类号：u665.12 文献标识码：a 文章编号：定义：一次绕组和二次绕组均为单相绕组的变压器。

单极性开关电源，指输出为单极性，也就是只有正极、负极输出，相对于双极性开关电源说的，双极性开关电源有三条输出，分为正电源、负电源、地线。

结构特点：2006年全国工业企业节电技术研讨会会议总结里说，单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。

农村的供电主要是以一种电源形式供电，那么单相变压器就是最佳的选择对象。

对于结构简单和体积小的特点可以悬挂在电杆上，电杆选用12 m重型水泥杆或15 m水泥杆，安装也简单节省劳动力。

节能情况案例（一）9台30kva单相变压器，有10000v比230v及10000v 比460v两种型号，九个布点后供电半径最长的为300米，平均230米。

测试结果及工作体会如下：一、电压质量：电网首端测试点五个，电压在220v～230v之间，电网末端测试点八个，电压在214v～226v之间，电压损失5%左右。

变压器改造在农村电网中的作用作者：黄文飞来源：《中国新技术新产品》2016年第02期摘要：近年来，我国进一步加大对农电和农网的改革力度，不断加快农村电网的改造步伐。

但是，伴随着改革的不断深入，出现了诸如供电公司用电安全责任加大、多供多损等现象。

如何保障农村用电安全、实现多供少损成为目前亟待解决的重要课题。

本文对变压器改造在农村电网中的作用进行阐述，希望对我国农村电网改造工作有所启示。

关键词：变压器改造；农村电网；单相变压器中图分类号：TM72 文献标识码：A在农村电网中进行变压器改造，选择合适的变压器型号、台区、容量，并进行合理的安装将对农村电网节能经济运行、保障用电安全起到至关重要的作用。

一、农村电网的运行现状在我国农村的很多地方，尽管对城乡电网进行了一定的改造，但依然存在普遍使用三相变压器的情况。

三相变压器运行时要求三相负载保持平衡，但现实中，由于农村家用电器在各相的负荷分配往往不一致，导致三相负载很难实现平衡，甚至出现过大相差。

三相负载的不平衡导致变压器次级线圈出现电流的正序、负序及零序分量，且中性线中的叠加电流等同于3倍的单相零序电流。

就负序电流而言，因各相之间的相位差为120，电流同时流通于初级线圈与次级线圈，两者位于铁芯中的磁通能彼此作用并达到平衡。

换言之，当次级线圈产生负序电流时，其在铁芯中引发的负序磁通将对之前初级电流引发的主磁通造成影响，而初级线圈也可以出现负序电流，此电流引发的的负序磁通能够与次级电流引发的负序磁通相互抵消。

但零序电流的情况有所不同，变压器中零序电流的方向、大小均一致，可在中性线上相互叠加，最终形成的电流将是各相零序电流的3倍。

因初级无中性线，也就没有相应的零序磁通与次级引发的零序磁通相抵消，由此一来，次级零序电流引发的磁通将和变压器外壳产生磁回路，进而在初级、次级线圈中感应生成零序电势。

以往选用变压器时，通常只按照用户数量来大致确认变压器的容量，而不进行科学的分析计算，导致“大马拉小车”的情况普遍出现，这一方面造成了额外的投资费用，另一方面也增大了空载损耗。

10kV及以下农村配电网设计指南（2013年版）前言南网标设V1.0版已经发布并应用，为了更好地应用好新版南网标设，修订了《10kV及以下农村配电网设计指南》。

为了加快电网建设，适应当前项目建设管理，在修订本指南时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。

本设计指南适用于柳州网区乡镇（不包括县城）配电网的建设。

一、10kV网架结构1、10kV配电网10kV配电网应实行分区分片供电。

乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。

2、低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。

低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。

低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。

城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供电半径。

低压主干线尽可能与10kV线路共杆架设，低压配电线路主干线一次建成。

对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。

二、台区改造原则1、配电变压器应按“小容量、多布点”的原则进行配置。

农村住户分散地区，无动力用户时宜采用单相变压器。

2、台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。

3、乡镇所在地和农村的公用配电变压器单台选用50kVA 、100 kVA、200 kVA、315kVA、500kVA。

单相变压器单台选用10kVA、20 kVA、30 kVA。

4、低压导线截面选择：100kVA及以下主干线选120mm ²，200kVA及以上主干线240mm²，主干线架设范围约为整个供电半径的一半，3户以下16mm²，4～5户35mm²。
