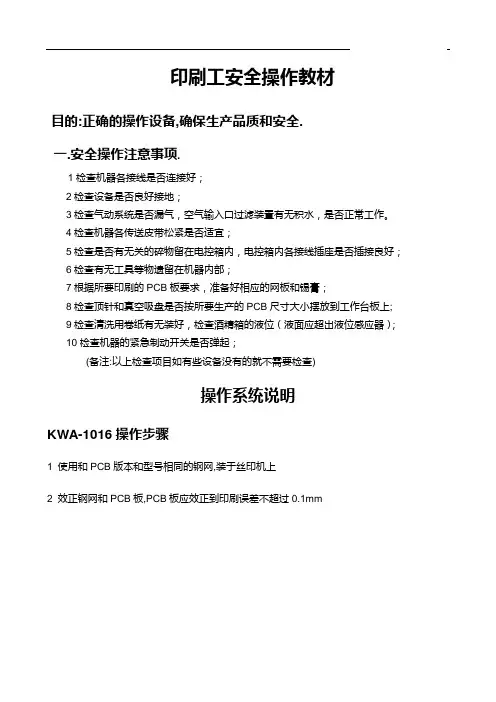

印刷工安全操作教材目的:正确的操作设备,确保生产品质和安全.一.安全操作注意事项.1检查机器各接线是否连接好;2检查设备是否良好接地;3检查气动系统是否漏气,空气输入口过滤装置有无积水,是否正常工作。
4检查机器各传送皮带松紧是否适宜;5检查是否有无关的碎物留在电控箱内,电控箱内各接线插座是否插接良好;6检查有无工具等物遗留在机器内部;7根据所要印刷的PCB板要求,准备好相应的网板和锡膏;8检查顶针和真空吸盘是否按所要生产的PCB尺寸大小摆放到工作台板上;9检查清洗用卷纸有无装好,检查酒精箱的液位(液面应超出液位感应器);10检查机器的紧急制动开关是否弹起;(备注:以上检查项目如有些设备没有的就不需要检查)操作系统说明KWA-1016操作步骤1 使用和PCB版本和型号相同的钢网,装于丝印机上2 效正钢网和PCB板,PCB板应效正到印刷误差不超过0.1mm3 添加平台顶针和支撑块,使PCB板在印刷中不易弯曲4 调整限位器的距离,限位器的距离应超过PCB板长度的3-5cm5 调整钢网压力转盘,,钢网与PCB板之间不能有明显间距和挤压6 调整印刷机印刷速度,添加锡膏于钢网上,添加标准和印刷速度以作业指导书为标准.7 印刷过程结束后,取下钢网送入钢网清洗房,进行清洗GKG 操作步骤1.打开机器主电源开关,将自动进入主窗口画面。
操作程序如下:打开总电源开关打开气源开关 打开机器主电源开关 进入机器主画面(主菜单)2.单击主菜单中的每一项均有下拉菜单出现,如单击[文件],出现下拉菜单,可以进行文件[新建]、[打开]、[保存]、[保存为]、[退出]等项操作,如图2-1所示。
选择“新建”按钮,输入密码后再输入新建文件目录名(Prj 文件形式),在以后的操作中所有设置即保存在此文件名下。
图2-1 〈文件〉下拉菜单单击主菜单中的[操作],出现下拉菜单,可以进行 [开始生产]、[停止生产]、[ I/O 检测]、[归零操作]、[过板]、[复位]、[联机工作]、[产量清零]、[生产设置]、[刮刀后退] 、[刮刀前进]等项操作,如图2-2所示。
