建筑物变形观测规范JGJT8-97建筑变形测量规程中华人民共和国行业标准建筑变形测量规程Specifications for Building Deformation MeasurementsJGJ/T 8-97主编单位：建设部综合勘查研究设计院批准部门：中华人民共和国建设部施行日期：1998年6月1日关于发布行业标准《建筑变形测量规程》的通知建标［1997］308号根据原城乡建设环境保护部城科（84）153号文的要求，由建设部综合勘察研究设计院主编的《建筑变形测量规程》，业经审查，现批准为推荐性行业标准，编号JGJ/T 8-97，自1998年6月1日起施行。
本规程由建设部勘察与岩土工程标准技术归口单位建设部综合勘察研究设计院负责归口管理，具体解释等工作由主编单位负责，由建设部标准定额研究所组织出版。
中华人民共和国建设部1997年11月14日1 总则1.0.1 为了在建筑变形测量中，做到技术先进、经济合理、安全适用、确保质量，制定本规程。
1.0.2 本规程适用于工业与民用建筑物（包括构筑物）的地基基础、上部结构及其场地的各种沉降（包括上升）测量和位移测量。
1.0.3 确定测量精度所依据的变形允许值和变形测量所用仪器的检验项目、方法及维护要求，除应符合本规程的要求外，尚应符合国家现行有关标准和规范的规定。
2 一般规定2.0.1 建筑变形测量应能确切反映建筑物、构筑物及其场地的实际变形程度或变形趋势，并以此作为确定作业方法和检验成果质量的基本要求。
2.0.2 测量工作开始前，应根据变形类型、测量目的、任务要求以及测区条件进行施测方案设计。
重大工程或具有重要科研价值的项目，尚应进行监测网的优化设计。
施测方案应经实地勘选、多方案精度估算和技术经济分析比较后择优选取。
2.0.3 变形测量的实施，应符合下列程序与要求∶１应按测定沉降或位移的要求，分别选定测量点，埋设相应的标石标志，建立高程网或平面网，亦可建立三维网。

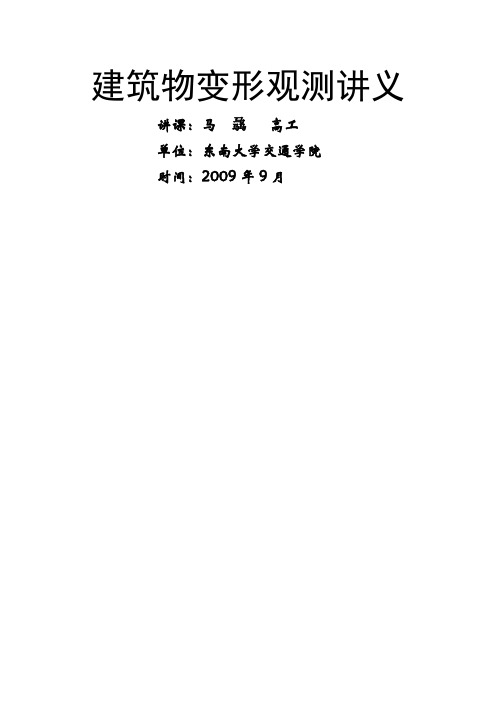

建筑物变形观测讲义讲课：马骉高工单位：东南大学交通学院时间：2009年9月变形观测概述一、变形观测发展概况工程建设，已经有数千年的历史了。
15世纪初，世界上首次变形观测。
19世纪初，人们开始对建筑物变形给以极大关切，一些国家开始对建筑物进行沉陷和水平位移观测，并成立了一些专业的研究机构。
我国目前也很重视对大型工程建筑物的变形观测。
目前国际、国内变形观测工作对象主要有：工程建筑物（包括高层建筑、工业与民用建筑、桥梁、隧道、水工建筑物、古建筑等）的变形；地壳变形等研究的主要课题有：变形观测方案的优化设计、对观测值的评价和筛选、变形测量结果的几何分析和变形原因的解释等。
下面简单介绍一下我国变形观测的发展情况。
1）变形观测的方法和手段目前国内变形观测的主要方法仍是常规的大地测量方法：即用经纬仪测角、用测距仪或铟钢尺测距、用精密水准仪测高。
二十世纪八十年代以来，新的观测方法不断出现：（1）利用地面摄影测量方法作变形观测。
（2）三维变形监测网已用于大坝变形观测。
（3）非大地测量方法和一些专用仪器也越来越多地应用在变形观测中。
（4）GPS技术在变形观测中的应用。
二、变形观测的一般问题1）工程建筑物变形观测的意义和目的由于各种因素的影响工程建筑物以及其设备的运营过程中，都会产生变形。
这种变形如果超过了规定的限度，就会影响建筑物的正常使用，严重时还会危及建筑物的安全。
因此，在工程建筑物的施工和运营期间，必须对它们进行变形观测。
一般来讲，建筑物变形主要是由两个方面的原因引起的。
一是自然条件及其变化，即建筑物地基的工程地质、水文地质、土壤的物理性质、大气温度等；另一种是与建筑物本身相联系的原因，即建筑物本身的荷重、建筑物的结构、型式及动荷载（如风力、震动等）的作用。
此外由于勘测、设计、施工以及运营管理工作做得不合理，也会引起建筑物的变形。
工程建筑物的变形按其类型来区分，可以分为相对静态变形和实时动态变形。
2）工程建筑物变形观测的内容变形观测的任务是周期性地对观测点进行重复观测，求得其在两个观测周期间的变化量。
建筑物变形观测与动态位移监测3.1 变形概述建筑物在工程建设和使用过程中，由于基础的地质结构不均匀，土壤的物理性质不同，土基的塑性变形，地下水位的变化，大气温度的变化，建筑物本身的荷重（如风力，震动等）的作用，会导致工程建筑物随时间的推移发生沉降，位移，扰曲，倾斜及裂缝等现象。
这些现象统称为变形。
工程建筑物的变形，按其类型可以分为：静态变形和动态变形.静态变形通常是指变形观测的结果只表示在某一时期内的变形值，也就是说，它只是时间的函数；动态变形是指在外力影响下而产生的变形，故它是以外力为函数来表示的动态系统对于时间的变化，其观测结果是表示建筑物在某一时刻的瞬时变形.变形按时间长短可分为：长周期变形（建筑物自重引起的沉降和变形），短周期变形（温度变化引起的变形）。
按研究的范围可以分为：全局性变形，区域性变形，局域性变形。
按成因可以分为：人工干预变形，自然原因变形，综合原因变形。
3.2 变形观测概述3.2.1.变形观测所谓变形观测，是用测量仪器或者专用仪器测定建筑物及地基建筑物在荷载和外力作用下随时间变形的工作.通过变形观测，可以检查、各种工程建筑物和地质构造的稳定性，及时发现问题，确保质量和使用安全；更好的了解变形的机理，验证有关工程设计的理论和地壳运动的假说，建立正确的预报变形的理论和方法；以及对某种新结构，新材料，新工艺的性能做出科学的客观的评价。
变形观测属于安全监测。
变形观测有内部观测和外部观测两方面。
内部观测内容由建（构）筑物的内部应力，温度变化的测量，动力特征及其速度的测定等，一般不由测量工作者完成。
内部观测与外部观测之间有着密切的联系，应同时进行，以便互相验证和补充。
外部观测的内容主要有沉降观测，位移观测，倾斜观测，裂缝观测和扰度观测等.1、沉降观测它是指建筑物及其基础在垂直方向上的变形(也称垂直位移).沉降观测就是测定建筑物上所设观测点(沉降点)与基准点(水准点)之间随时间的变化的高差变化量.通常采用精密水准测量或液体静力水准测量的方法进行.2、水平位移观测它是指建筑物在水平面内的变形,其表现形式为在不同时期平面坐标或距离的变化.建筑物水平位移观测是测定建筑物在平面位置上随时间变化的移动量. 测定水平位移的方法很多,有常规的地面控制测量方法,如导线,前方交会法等;也有各专用方法,如基准线法,正、倒垂线法等3、倾斜位移观测它是指建筑物因为地基的不均匀沉降或其他原因造成的.建筑物倾斜位移分为两类:一类表现为以不均匀的水平位移为主;另一类则表现为以不均匀的沉降为主.倾斜观测是用经纬仪,水准仪或其他专用仪器测量建筑物的倾斜随时间变化的工作.对于上述两种倾斜一般采用不同的观测方法,前者可采用先测出水平位移然后计算倾斜的方法,即所谓的“直接法”;后者可通过测量建筑物基础相对沉降的方法进行测定,即先测出沉降后计算倾斜的方法,也就是所谓的“间接法”.4、裂缝观测它是指建筑物基础的不均匀沉降，温度的变化和外界各种荷载的作用，使得建筑物内部的应力大大超过了允许的限度，使得建筑物的结构产生裂缝。
浅谈建筑物变形观测摘要：变形观测，是我国现代新兴的一门学科。
它是随着我国建设事业的发展而兴起的。
改革开放以来，我国兴建了大量的大型建筑物。
由于各种因素的影响，在这些大型建筑施工、运营过程中，在各种荷载作用下，其形状、大小及位置随时间域或空间域变化，都会产生变形。
这种变形在一定限度之内，应认为是正常的现象，但如果超过了规定的限度，就会影响正常使用，严重时还会危及建筑物安全。
因此，在建筑物的施工和运营期间，必须对它们进行监视观测，即变形观测。
中图分类号：tu196+.1文献标识码： a 文章编号：1、技术标准和规范承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《国家一、二等水准测量规范》（gb12897—2006）（2）《国家三角测量规范》（gb/t17942-2000）（3）《建筑变形测量规范jgj_8-2007》2、变形观测的实施方法2.1在变形观测的过程中，首先应了解其产生的原因。
建筑物变形主要是由两方面的原因引起的，一是自然条件及其变化，即建筑物地基的工程地质、水文地质、土壤的物理性质、大气温度等。
例如基础的地质条件不同，有的稳定，有的不稳定，会引起建筑物的不均匀沉陷，使其发生倾斜；建筑在土基上的建筑物，由于土基的塑性变形而引起沉陷；由于温度与地下水位的季节性和周期性的变化，而引起建筑物的规律变化。
另一种是与建筑物本身相联系的原因，即建筑物本身的荷重、建筑物的结构、型式及动荷载（如风力、震动等）的作用。
此外，由于勘测、设计、施工以及运营管理工作做得不合理，还会引起建筑物产生额外的变形。
这些变形的原因是互相联系的。
变形监测分为静态变形监测和动态变形监测两种形式，静态变形是时间的函数，观测结果只表示在某一期间内的变形，静态变形通过周期测量得到。
动态变形指在外力（如风、阳光）作用下产生的变形，它是以外力为函数表示的，动态变形需通过持续监测得到。
变形观测规范5.1建筑物沉降观测5.1.1建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
5.1.2沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。
点位宜选设在下列位置：1建筑物的四角、大转角处及沿外墙每10〜15m处或每隔2〜3根柱基上。
2高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。
3建筑物裂缝和沉降缝两侧、基础埋深相差悬殊外、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。
4宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。
5邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。
6框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。
7片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。
8重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。
9电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。
5.1.3沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志（用于宾馆等高级建筑物）等型式。
各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。
标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。
隐蔽式沉降观测点标志的型式，可按本规程附录C次表C.0.1条规定执行。
5.1.4沉降观测点的施测精度，应按本规程第3.2.2条的有关规定确定。
未包括在水准线路上的观测点，应以所选定的测站高差中误差作为精度要求施测。
5.1.5沉降观测的周期和观测时间，可按下列要求并结合具体情况确定。
1建筑物施工阶段的观测，应随施工进度及时进行。
