MNS型低压抽出式开关柜技术规范书

MNS低压柜技术规格书1通用条款1.1供方提供的货物及其技术规范应符合本技术规范所规定的要求，也可推荐与本技术规范规格偏差很小的类似定型货物，同时提供详尽的技术偏差说明。

不得提供无明确产品型号的产品以及无明确产品型号的型式试验报告。

1.2供方应有有效的质量保证体系，提供的设备在三个及以上电力系统的变电站运行过二年以上，且在近一年未发生严重质量事故。

1.3本技术规范并未列出有关设备的全部细节，但供方提供的货物应满足本技术规范、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。

1.5合同签定后3周内供方应提供认可图纸。

需方在收到认可图纸后2周内将确认的一份图纸寄送供方。

1.6供方应提供技术服务，负责设备现场安装、调试。

1.7供方应负责将设备运送到安装现场。

所有部件的包装应便于卸货搬运、安装。

每台设备出厂试验报告应随设备一起运送到现场。

1.8开箱最后检验在安装现场进行，设备数量、质量将逐项验收。

如发现损坏供方应负责赔偿。

1.9任何部件有严重缺陷需方拒收。

1.10现场安装调试后，由生产管理部们任意指定一台柜进行试验检查。

试验费含在报价中。

1.11处罚安装调试后发生下列问题处罚如下：1.11.1交流配电柜内主要元件与本技术规范不符（型号或型式试验）、参数不满足本技术规范要求，根据情况扣罚不符合要求元件总价的2倍或50%以至100%的合同金额。

1.11.2现场检验如有测试项目不符合制造厂说明书要求，或制造厂说明书无要求但不符合国家和电力部门有关要求，根据情况扣罚10〜50%的合同金额1.11.3在1.10的检验中如有一项不合格扣罚50%的合同金额并加试一台。

加试的设备如再有不合格项，扣罚100%的合同金额。

2设备标准GB4942.2外壳防护等级GB7251低压成套开关设备IEC439低压成套开关设备和控制设备3技术指标3.1环境温度最高温度：不高于40°C最低温度：不低于-15°C日平均温度：不大于35°C湿度：不大于90%，应考虑到由于温度的变化可能会偶然产生凝露的影响3.2海拔高度：不超过1000m3.3耐受地震能力地面水平加速度：0.2g地面垂直加速度：0.1g地震裂度：W8度4运行条件4.1工作电压：380V土10%4.2工作频率：50Hz士0.54.3保护系统:TN-C5开关柜总体要求5.1开关柜型号：MNS5.2在进线柜、母联柜装有断路器合闸、分闸指示灯、储能指示灯，电流表、电压表、电压转换开关（五位置）。

2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ，额定工作电压690V及以下的系统，用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和监控之用。

2.技术标准MNS型低压开关柜符合下列技术标准●GB1207-86 电压互感器●GB1208-87 电流互感器●低电压并联电容器●低压电器外壳防护等级●低压成套开关设备●GB7261-87 继电器及继电保护装置基本试验方法●GB9166-88 低压成套开关设备基本试验方法●GB10231-88 保护继电器的结构型式与基本技术导则●GB13539-92 低压熔断器●GB/ 低压开关设备和控制设备●GB/T9661-1999 低压抽出式成套开关设备●GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收规范●IEC51 直接动作指标模拟电气测量仪器及其附件●IEC129 交流断路器和接地保护●IEC185 电流互感器●IEC186 电压互感器●IEC255 继电器●IEC269 低压熔断器●低压成套开关设备和控制设备●IEC446 绝缘和非绝缘导体的色标●IEC73 指示灯和按钮的色标●IEC947 低压开关设备控制设备●CECS 49：93 低压开关设备控制设备3 使用环境条件周围空气温度不高于 40 C，不低于-30 C，并且24h内其平均温度不高于+35 C。

大气条件，空气清洁，相对湿度在最高温度为+40 C时不超过50%。

在较低温度时允许有较高的相对湿度。

例如：+20 C时相对湿度为90%。

但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

海拔高度不超过2000m。

地震烈度8度;运行于无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

4 产品特点设计紧凑：以较小的空间能容纳较多的功能单元结构通用性强，组装灵活：以25mm为模数的C型材能满足各种结构型式`防护等级及使用环境的要求。

MNS型低压抽出式开关柜一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、产品型号及含义M N SZ-智能化产品N-四极产品P1-单台断路器P2-二台断路器P3-三台断路器类别MH-MCC后出线，MC-MCC侧出线M3-MCC(3×630A以上)后出线M4-MCC(3×630A以上)侧出线基本类型A-标准型，B-经济型，C-高防护等级型水平母线额定电流代号或设计序号1-水平母线额定电流≤2500A2-水平母线额定电流≤4000A3-水平母线额定电流≤5000A低压抽出式开关柜三、产品特点MNS系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。

●设计紧凑：以较小的空间容纳较多的功能单元；●结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；●采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。

1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。

1.3 低压开关设备的技术特点：，以较小的空间能容纳较多的功能单元。

，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。

1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

1.3.6 技术性能高：主要参数达到当代国际水平。

1.3.7 压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。

1.3.8 装配方便：不需要特殊复杂工具。

1.3.9 进线柜选用施耐德HWN1600A/D/1600A/3P/LSILCD-MT16，HWN2500A/D/2500A/3P/LSILCD型断路器：出线柜由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器选用施耐德HB250N、HB400N、HWN400A、HWN630A、HWN800A开关。

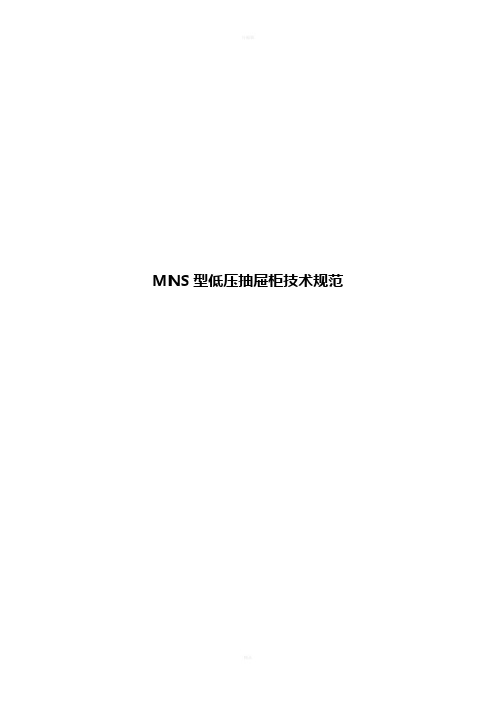

MNS型低压抽屉柜技术规范1 总则1.1本设备技术规范书适用于低压抽出式开关柜成套装置。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。

1.3供方应提供的设备（或系统）完全满足招标技术规范书的要求。

1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

除本规范书中规定的技术参数和要求外，其余均遵照最新版本的IEC、SI标准及国家标准。

1.5本设备技术规范书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜，由双方协商确定。

2 技术要求2.1 遵循的主要现行标准GB/T 14048.1 《低压开关设备和控制设备总则》GB1408 《低压设备和控制设备》GB7251 《低压成套开关设备》GB4942.2 《低压电器防护等级》SDJ9 《电气测量仪表装置设计技术规程》GB9466 《低压电器成套开关设备基本试验方法》GB988 《低压电器基本试验方法》IEC144 《低压开关设备和控制设备外壳防护等级》IEC439 《低压开关设备和控制设备装置》2.2 环境条件2.2.1 周围空气温度最高温度：＋40 ℃最低温度：－10 ℃最大日温差： 25 K最高日平均温度：＋30 ℃日照强度： 0.1 W/cm2（风速0.5m/s）2.2.2 海拔高度：≤1000 m；2.2.3 最大风速： 35 m/s（离地面高10m处持续10min的平均最大风速）；2.2.4 环境相对湿度（20℃时）日平均值：≤95 %月平均值：≤90 %2.2.5 地震烈度： 8 度水平加速度： 0.2g垂直加速度： 0.1g安全系数：1.67（同时作用）2.2.6 环境污秽等级：Ⅲ级2.2.7 覆冰厚度： 5 mm。

2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ，额定工作电压690V及以下的系统，用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和2.2.1MNS●IEC185电流互感器●IEC186电压互感器●IEC255继电器●IEC269低压熔断器●IEC439-1.1992低压成套开关设备和控制设备●IEC446绝缘和非绝缘导体的色标●IEC73指示灯和按钮的色标●IEC947低压开关设备控制设备●CECS49：93低压开关设备控制设备3使用环境条件3.1周围空气温度不高于 40 C，不低于-30 C，并且24h内其平均温度不高于+35 C。

3.2大气条件，空气清洁，相对湿度在最高温度为+40 C时不超过50%。

在较低温度时允许有较高的相对湿度。

例如：+20 C时相对湿度为90%。

但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

3.3海拔高度不超过2000m。

3.4地震烈度8度;6基本技术要求6.1MCC) MCC小室.即主母线室、电器室和电缆室.6.3安全保护系统每柜设有一块或一组阻燃型的高密度聚氨酯塑料功能板,安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故所采取的严密隔离措施.上下层抽屉之间都有带通风孔的镀锌金属隔板相隔离,较小的8E/4.8E/2抽屉其四周均为阻燃型工程塑料隔板,故相临回路之间有较强的绝缘隔离作用.柜内采用了多种塑料组件以支撑带电部分,这些组件要求是无卤素的,并且具有CTI300等级以上的防漏电性能.6.4母线系统MNS开关柜可配置二组主母线,安装在开关柜的主母线室.二组母线可分别安装在柜后上部及下部.根据进线需要,上下二组母线可分别采用不同或相同截面的材料.二者中。

配电又能防中心缆室中,N导体短装置的电的接装置中.在结构件的6.7.4抽屏单元有方便的限位设施，以保证抽出或插入时的安全。

MN型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MN是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。

MN采用的柜体结构具有高度的灵活性。

根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。

MN是一种全系列的低压开关柜，可以满足您全方位的需要，适用于 4000A以下的所有低压系统。

MN可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。

MN为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。

1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25m为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。

1.3 低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。

选用材料又分钢板结构技术和塑料结构技术。

技术水平达到当代国际水平。

1.3.2 设计紧凑，以较小的空间能容纳较多的功能单元。

1.3.3结构通用性强，组装灵活：以便25mr为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。

1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

136技术性能高：主要参数达到当代国际水平。

137压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。

138装配方便：不需要特殊复杂工具。

MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

MNS型低压开关柜技术规范总则低压抽屉式开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。

其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。

1、使用条件MNS低压抽出式开关柜的工作条件如下：◆位置：户内◆海拔高度：2000米以下◆周围空气湿度：下限-10℃，24小时最大温差+35℃◆最高空气湿度：+40℃◆室内相对湿度：日平均不大于95%（25℃时）月平均不大于91%（25℃时）◆饱和蒸汽压：日平均不大于22mbar月平均不大于18mbar◆地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10g◆电力供应：电压为380V/220V，-15%～+10%，TN-S制，频率为50Hz±2%◆腐蚀性：近海500米，有轻度盐雾2、技术标准MNS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。

另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439,德国标准VDE0660。

3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流380V 660V—额定频率50Hz母线额定工作电流水平母线（主母线）：1600A、2500A、3150A、4000A、5000A垂直母线（支母线）：1000A、2000A—额定短时耐受电流（1s）水平母线（主母线）：50KA、80KA垂直母线（支母线）：50KA保护导体（接地主主母线）：30KA、48KA中性母线（中性主母线）30KA、48KA—额定峰值耐受电流水平母线（主母线）：105KA、176KA垂直母线（支母线）：105KA4、选用元件4.1 一次主元件对于本次投标的工程，空气断路器、接触器、热继电器按照设计图纸的要求选型，按照或超过招标文件及图纸的要求进行配置，详见“分项报价清单表”。

天泽园10kV配电工程0.4kV低压开关柜招标书（技术部分）邯郸慧龙电力设计研究有限公司2010年03月天泽园10kV配电工程0.4kV低压开关柜技术规范书批准：审定：校核：编制：目录一、0.4kV低压抽屉式开关柜技术规范书 (1)1、总则 (1)2、技术标准以及环境要求 (1)3、额定参数 (2)4、柜体结构要求 (2)5、低压配电装置 (3)6、低压无功补偿 (4)7、试验 (4)8、包装、保管、运输、标志 (5)9．招标范围 (5)一、0.4kV低压抽屉式开关柜技术规范书1、总则1.1本规范书提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

1.3供方须执行现行国家标准和行业标准。

有矛盾时，按技术要求较高的标准执行。

1.4如供方没有以书面形式对本技术条件的条文提出异议，则表示供方确认其提供的产品满足本技术条件的要求。

**1.5本次投标厂家低压成套开关设备必须具备CCC认证证书，并提交原件。

2、技术标准以及环境要求2.1 设备制造应满足的规范和标准以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版本为相应最新有效版本。

主要规范和标准如下：GB1408—89 《固定绝缘材料工频电气强度的试验方法》GB14808—93 《交流高压接触器》JB5777-91 《电力系统二次回路用控制及继电保护屏技术条件》DL478-92 《静态继电保护及安全自动装置通用技术条件》DL/T5078-1997 《农村小型化变电所设计规程》GB50062-92 《电力装置继电保护自动装置设计规范》SDJ-79 《变电所设计技术规范》GB7251.1-1997 《低压成套开关设备和控制设备》2.2 使用环境2.2.1 环境温度 +40℃～ -20℃2.2.2 海拔高度 1000m以下2.2.3 相对湿度≤90% (月平均)≤95% (日平均)2.2.4 耐地震烈度不低于8度共振正弦三周波，并应考虑导线振荡和导线张力的影响，安全系数〉1.67。
