电科20秋《电机与拖动基础》在线作业1【标准答案】

《电机与拖动基础》习题解答.docx《电机与抱助基珊》习题解答第一章直流电机原理P33 1-21-台并励肓流发电机P V = 16W, S=230V,/厂69.6A,g=1600r/min,电枢冋路电阻R 厂0.128Q,励磁冋路电阻心=1500,额定效率仏=85.5%. 试求额定T 作状态下的励磁电流、电枢电流、电枢电动势、电枢铜耗、输入功率、电磁功率。

解：/炉=字=瞥R.53A仃厂/斗+/外=69.6+1.53=71.13/1K （ 1J\JE (I N =U N + I aN R a =230+ 71.13x0.128 =239.1 VPcua = /^2 /?a = 71.132 x0.128=647.6W E aN 7,jV = 239.1 x 71.13 = 17kW1-29并励有流发电机P N =7.5kW, U N =220V, I n =40.GA, n N =3000r/min,Ra=0.213定励磁电流/刖=0.683A,不计附加损耗，求电机工作在额定状态下的电枢电流、额定效率、输出转矩、电枢铜耗、励磁铜耗、空载损耗、电磁功率、电磁转矩及空载转矩。

解：I a = I N ? /刖=40.6-0.683=40/1Pi=U N g = 220 X 40.6 =8932W^=7X 100%=^X ,00%=84%p (^=//Ra=402x0.213=341 IVp cuf =［建? R 『=U “= 220 x 0.683 =1501^P O = P\—P N — %厂 P 呵=8932 - 7500-341-150 = 941P 厂 P\— P cua 一 Pc U f = 8932 - 341 -150 = 8441 W C9550 也~=9550 冬丝=27N -mzz v 3000 7； =T-T 2 =27-24=3 N ? m第二章电力拖动系统的动力学P482-9负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转输出功率p 1N = ^L16 1685.5% 85.5%7； =9550厶 5 =9550x^-=24/V ?加3000 Rf220-0.683= 322Q矩绝对值大小恒定不变，而作用方向也保持不变。

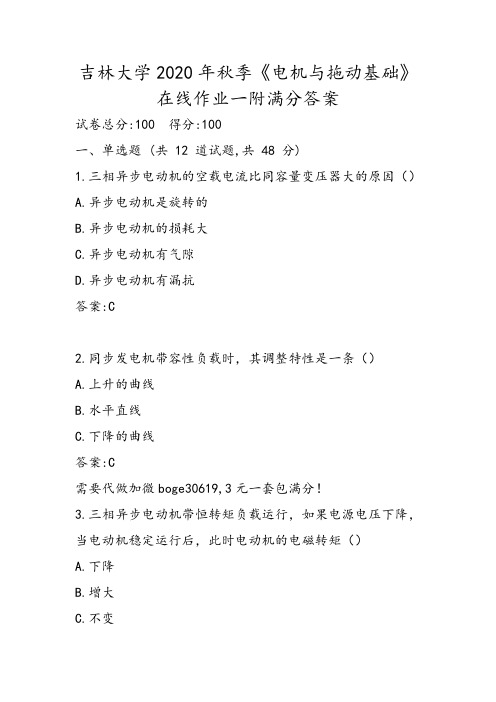

吉林大学2020年秋季《电机与拖动基础》在线作业一附满分答案试卷总分:100 得分:100一、单选题 (共 12 道试题,共 48 分)1.三相异步电动机的空载电流比同容量变压器大的原因（）A.异步电动机是旋转的B.异步电动机的损耗大C.异步电动机有气隙D.异步电动机有漏抗答案:C2.同步发电机带容性负载时，其调整特性是一条（）A.上升的曲线B.水平直线C.下降的曲线答案:C需要代做加微boge30619,3元一套包满分！3.三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩（）A.下降B.增大C.不变D.不定答案:A4.他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是（）A.串电阻的人为特性B.降压的人为特性C.弱磁的人为特性答案:C5.变压器空载电流小的原因是（）A.一次绕组匝数多，电阻很大B.一次绕组的漏抗很大C.变压器的励磁阻抗很大D.变压器铁心的电阻很大答案:C6.一台三相笼型异步电动机的数据为PN = 20kW，UN = 380V，λT=1.15，ki=6,定子绕组为三角形联结。

当拖动额定负载转矩起动时，若供电变压器允许起动电流不超过12IN，最好的起动方法是（）A.直接起动B.Y—△降压起动C.自耦变压器降压起动答案:A7.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的（）A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性答案:C8.变压器空载损耗（）A.全部为铜损耗B.全部为铁损耗C.主要为铜损耗D.主要为铁损耗答案:D9.一台变压器在（）时效率最高。

A.β=1B.P0/PS=常数C.PCu=PFe答案:C10.三相异步电动机空载时，气隙磁通的大小主要取决于（）A.电源电压B.气隙大小C.定、转子铁心材质D.定子绕组的漏阻抗答案:A11.直流电动机采用降低电源电压的方法起动，其目的是（）A.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩答案:B12.三相异步电动机在运行中，把定子两相反接，则转子的转速会（）A.升高B.下降一直到停转C.下降至零后再反向旋转D.下降到某一稳定转速二、判断题 (共 11 道试题,共 44 分)13.一台并励直流发电机，正转能自励，若反转也能自励。

变压器1、变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。

分接开关: 变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。

油箱和冷却装置: 油箱容纳器身,盛变压器油,兼有散热冷却作用。

绝缘套管: 变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。

2、变压器的主磁通和漏磁通之间有哪些主要区别？答：由于磁通所经路径不同，把磁通分成主磁通和漏磁通，便于分别考虑它们各自的特性，从而把非线性问题和线性问题分别予以处理区别：1. 在路径上，主磁通经过铁心磁路闭合，而漏磁通经过非铁磁性物质磁路闭合。

2．在数量上，主磁通约占总磁通的99%以上，而漏磁通却不足1%。

3．在性质上，主磁通磁路饱和，φ0与I呈非线性关系，而漏磁通磁路不饱和，φ1σ与I1呈线性关系。

4．在作用上，主磁通在二次绕组感应电动势，接上负载就有电能输出， 起传递能量的媒介作用，而漏磁通仅在本绕组感应电动势，只起了漏抗压降的作用。

3、变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。

性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。

4、变压器空载运行时，是否要从电网取得功率？这些功率属于什么性质？起什么作用？答：要从电网取得功率，供给变压器本身功率损耗，它转化成热能散逸到周围介质中。

小负荷用户使用大容量变压器时，在经济技术两方面都不合理。

对电网来说，由于变压器容量大，励磁电流较大，而负荷小，电流负载分量小，使电网功率因数降低，输送有功功率能力下降，对用户来说，投资增大，空载损耗也较大，变压器效率低。

大工20春秋《电机与拖动》在线作业1旋转电机中固定不动的部分指的是()。

选项【A】:定子
选项【B】:转子
选项【C】:绕组
选项【D】:线圈
正确选项：A
直流发电机工作时,输出到负载上的电流方向是()。

选项【A】:固定的
选项【B】:交变的
选项【C】:开始时是固定的，一段时间后是交变的
选项【D】:不能确定
正确选项：A
()的特点是当电枢电流增加时,转速下降得很快。

选项【A】:他励电动机
选项【B】:并励电动机
选项【C】:串励电动机
选项【D】:复励电动机
正确选项：C
对于单相双绕组变压器额定容量指的是()。

选项【A】:额定电压与额定电流相除
选项【B】:额定电压与额定电流相乘
选项【C】:额定电压与额定电流相除的3倍
选项【D】:额定电压与额定电流相乘的3倍
正确选项：B
我国对于变压器的标准工频规定为()Hz。

第1次作业一、单项选择题（本大题共60分，共30小题，每小题2分）1.所谓变压器的（）AU是指原边加额定电压、负载功率因数一定，空载与负载时副边端电压之差（扇。

-U2）用额定电压如的百分数表示的数值。

A.外特性B.电压变化率C.效率2.用电动机作为原动机的拖动称为电力拖动。

下图（）是正确的电力拖动系统组成图。

旋转运动方程式的实用形式T-0 = 竺空，皿2称为（）。

3.375 dtA.转动惯量B.机械角速度C.飞轮矩4.负载的机械特性如下图所示，该负载属于（）。

A.位能性恒转矩负载B.泵类负载C.反抗性恒转矩负载根据直线运动方程式竺,E = F”贝5.出£A.物体加速运动B.物体减速运动C.物体匀速运动6.异步电机转子绕组向定子折算后，转子（）保持不变。

A.电动势B.阻抗C.功率7.根据折算前后异步电机转子（）保持不变的原则，设想把实际电动机的转子抽出，换上一个等效转子，其绕组的相数、每相串联匝数和绕组系数都与定子绕组一样。

这种方法称为转子绕组向定子折算。

A.电动势B.磁通势C.阻抗8.负载的机械特性如下图所示，该负载属于（）。

A.彳立能T斩亘转矩负载B.恒功率负载C.反抗性恒转矩负载9.考虑传动损耗转矩的实际位能性恒转矩负载机械特性如下图所示，下放重物时（n<0）,损耗转矩由（）提供。

B.电动机和负载共同C.负载10.变压器的（）是指原边加额定电压，负载功率因数一定时，副边端电压随负载电流变化的关系，即U2=f（T2）oA.外特性B.电压变化率C.效率根据直线运动方程式F-F L^m—.如果物体加速运动，贝U（）。

11.dtA.F>F,.B.F=F LC. 512.负载机械特性如下图所示，但是未标出横坐标，横坐标应该是（）。

A. U NB.IdC.'L13.变压器在纯电阻和感性负载时，外特性是（）。

A.水平的B.下降的C.上翘的14.异步电机转子绕组向定子折算后，转子（）保持不变。

电子科技《电机与拖动基础》在线作业1
单选题
一、单选题（共 20 道试题，共 100 分。

）
1. 变压器的空载损耗（）
A. 主要为铜耗
B. 主要为铁耗
C. 全部为铁耗
D. 全部为铜耗
-----------------选择：B
2. 变压器空载试验可测得的损耗主)要是（）。

A. 铁损耗
B. 铜损耗
C. 介质损耗
D. 附加损耗
-----------------选择：A
3. 他励直流电动机拖动恒转矩负载额定运行，若励磁电流下降，稳定运行后，其电枢电流将（）
A. 升高
B. 降低
C. 不变
-----------------选择：A
4. 三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（）。

A. 每相电流的最大值
B. 每相电流的有效值
C. 线电流
D. 三相电流的代数和
-----------------选择：B
5. 变压器的空载损耗（）。

A. 主要为铜耗
B. 主要为铁耗
C. 全部为铁耗
D. 全部为铜耗
-----------------选择：B
6. 异步电动机起动电流大是因为（）
A. 起动时轴上静磨擦阻力转矩大
B. 因为起动时φ还未产生，E1=0
C. n2=0,S=1＞＞Sn,E2和I2很大
D. 定子端电压高
-----------------选择：C
7. 某台三角形接线的交流电机的定子对称三相绕组，当电机运行时有一相绕组。

2020秋《电机与拖动》一、单选题1.三相异步电动机空载时气隙磁通大小取决于（A）A.电源电压B.气隙大小C.定、转子铁心材料D.定子绕组漏阻抗2.变压器副边绕组开路,原边电压因故升高时,变压器铁心中产生的铁损耗将（B）A.不变B.增大C.减小D.基本不变3.一台直流发电机,电刷位于几何中性线上,如果磁路不饱和,这时的电枢反应对磁场的影响是（C）A.去磁B.増磁C.不去磁也不増磁4.并励直流电动机的额定电流IN,额定电枢电流IaN和励磁电流IfN三者的关系为（A )A.IN=IAN+IfNB.IN=IAN=IfNC.IN=IAN-IfND.IfN?=IAN+IN5.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（C）A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性6.一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是(D )A.椭圆形旋转磁动势B.不变的磁动势C.圆形旋转磁动势D.脉动磁动势7.他励直流电动机电枢回路串入附加电阻时,如果负载转矩不变,则此电动机的（B）A.输出功率P2不变B.输入功率P1不变C.电磁功率Pem不变8.一台三角形连接的三相异步电动机在额定电压下起动时的起动电流为300A，现采用星-三角换接接开关降压起动，其起动电流Ist为（A）A.100AB.173AC.212AD.150A9.他励直流电动机带额定负载转矩进行的弱磁调速，其额定转速nN=1500r/min，最高转速nmax=2700r/min，则调速范围D为（B）A.1.2B.1.8C.1200D.12010.在电动机的额定工作区内，转子电流的频率一般（D）A.很高B.为零C.不定D.很低11.他励直流电动机带额定负载时，在电枢回路串接电阻后，电动机的转速将（C）A.升高B.不变C.降低12.一台单相变压器，其它条件不变，只沿铁芯截面开一条缝，主磁通将会（C）A.变大B.基本不变C.变小13.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（B）A.增加B.减少C.不变D.基本不变14.他励直流电动机若电压U、主磁通φ和负载转矩T不变时，在电枢电路中串联一个适当阻值的电阻Ra，则转速n、电枢电流Ia和反电动势Ea的变化应是(A )A.n下降，IA不变，EA降低B.n上升，IA变小，EA增大C.n不变，IA 变小，EA不变D.n上升，IA变大，EA增大15.电力拖动系统运动方程式中的GD2反映了（B）A.旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B.系统机械惯性的大小，它是一个整体物理量C.系统储能的大小，但它不是一个整体物理量16.三相异步电）动机中，转子的转向取决于旋转磁场的转向，下列有关圆形旋转磁场正确的是（CA.只要在定子绕组中通入三相交流电即可产生圆形旋转磁场B.必须向在空间上相差120度的定子绕组中通入三相交流电就可产生圆形旋转磁场C.只有向在空间上相差120度电角度的对称三相定子绕组中通入时间上相差120度的对称三相交流电才能产生圆形旋转磁场D.以上都不对17.在额定情况下运行的异步电动机，若电源电压突然下降，而负载转矩不变，则异步电动机各量的变化是(B )A.旋转磁场转速下降B.转子转速下降C.定子电流下降D.主磁通增大18.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（A）A.Y—YYB.△—YYC.正串Y—反串Y19.变压器一次侧接在额定电压的电源上。

大工20春《电机与拖动》在线作业1试卷总分:100 得分:100一、单选题(共10 道试题,共50 分)1.他励直流发电机转速升高20%,此时空载端电压升高()。

A.10%B.20%C.40%D.80%此题正确参考选项是:B2.他励直流发电机的短路电流()并励直流发电机。

A.远远大于B.远远小于C.等于D.不能确定此题正确参考选项是:A3.()是变压器的电路部分。

A.铁心B.储油柜C.绕组D.绝缘套管此题正确参考选项是:C4.电枢绕组是由若干绝缘导线构成的线圈组成的,每个线圈按一定的规律焊接到()上而相连成一个整体。

A.电刷B.主磁极C.换向器D.轴承此题正确参考选项是:C5.直流电机空载时,气隙磁场由()建立。

A.感应电动势B.电枢磁动势C.电枢电动势D.励磁磁动势此题正确参考选项是:D6.对于变压器运行分析的三种工具,()能更直观、形象地反映出各个物理量的相对大小和相位关系,有利于定性分析变压器的运行情况。

A.基本方程式B.等效电路C.相量图D.标幺值此题正确参考选项是:C7.变压器的效率与()有关。

A.负载的功率因数B.负载的大小C.负载的功率因数和大小D.不能确定此题正确参考选项是:C8.静止电机指的是()。

A.变流器B.变压器C.变频机D.移向器此题正确参考选项是:B9.对于三相变压器,额定电流指的是()。

A.线电流B.相电流C.负载电流D.二次绕组的电流此题正确参考选项是:A10.标幺值是指某一物理量的()。

A.基值与实际值之比B.基值与实际值相加C.实际值与基值乘积D.实际值与基值之比此题正确参考选项是:D二、判断题(共10 道试题,共50 分)11.直流电机的关键是换向器和电刷配合。

此题正确参考选项是:正确12.变压器工作时,二次电流的大小由一次电流的大小决定。

此题正确参考选项是:错误13.变压器的一次侧的电流会随二次侧电流的变化而变化,所以一、二次绕组之间有电的联系。

此题正确参考选项是:错误14.定子是电机中固定不动的部件。

电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。

5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
