制作楼演播室音频系统(标段三)技术需求书[1]

演播室系统的结构与应用教学设计课题：演播室系统的结构与应用教学内容：《教学媒体的理论与实践》（北京师范大学出版社）模块六：电视媒体教材分析：本教材分为演播室简介、非线性编辑系统、凯迪直播机简介与操作、数字演播室趋势四部分，主要介绍了演播室的构成，录制节目的基本流程（包括利用凯迪直播机进行非线性编辑）以及虚拟演播室的组成与原理。

该教材的最大特点是概念清晰、讲述的内容实用性与操作性强。

课程分析：本节课是关于演播室系统的基础课程，帮助学生完成对演播室系统的初步框架的建构。

因此本节课以激发学生对直播系统的兴趣和帮助学生掌握演播室系统的基础知识为目的，采取演示法、分小组实验的方式，让学生在一种相互交流，相互协作的环境中进行学习，让学生们由被动学习变为主动学习。

学情分析：演播室系统的知识涵盖了对视音频信息的采集，编辑等内容，大三年级教育技术学专业的学生已经在大二学习中完成了使用摄像机采集视音频信息并利用“绘声绘影”软件进行简单编辑的学习任务，因此对视音频的录制有一定的知识储备，在本节课中对演播室系统知识的学习相对要容易许多。

教学目标知识与技能：1.了解演播室系统的基本结构2．清楚演播室录制节目的基本流程3．了解虚拟演播室的组成与原理4．熟练掌握凯迪直播机的操作方法（采、编、录、播）及对视音频信息的简单编辑。

过程与方法：1. 通过老师的讲解和学生实践让学生们了解并掌握简单的采、编、录、播的原理及方法2. 通过实验的操作，培养学生动手实践能力情感、态度与价值观：培养学生勤思考、多动手、重实践的学习习惯教学重点：凯迪直播机的操作方法（采、编、录、播）及对视音频信息的简单编辑。

教学难点：摄像机、凯迪直播机、电脑、投影仪等线路的连接。

课时安排:1课时教学方法:演示法、讲授法、实验法学习方法：讨论法、实践法教具和学具准备：多媒体教室、教学课件摄像机、凯迪直播机、连接线教学过程：教学反思：本节课的学习任务主要是掌握演播室的构成，录制节目的基本流程（包括利用凯迪直播机进行非线性编辑）以及虚拟演播室的组成与原理。

单位演播室设计方案在当今信息传播迅速的时代，单位拥有一个功能齐全、设计合理的演播室显得尤为重要。

一个好的演播室不仅能够提升单位的形象，还能为各类节目制作和活动直播提供高质量的技术支持。

下面将为您详细介绍一套单位演播室的设计方案。

一、演播室的整体规划（一）选址演播室应选择在相对安静、无明显震动和噪音干扰的区域。

同时，要考虑到与其他办公区域的便捷连接，以便于人员和设备的流通。

（二）空间大小根据单位的需求和预算，合理确定演播室的面积。

一般来说，小型演播室面积在 50 100 平方米左右，中型演播室在 100 200 平方米，大型演播室则超过 200 平方米。

（三）功能分区1、演播区这是主持人和嘉宾进行节目录制的主要区域，应具备良好的照明和声学条件。

2、控制区用于放置各种设备的控制机柜，以及工作人员进行技术操作的位置。

3、设备区存放摄像机、灯光设备、音响设备等。

4、化妆区为演员和主持人提供化妆和造型的空间。

二、声学设计（一）隔音处理采用隔音材料对演播室的墙壁、天花板和地板进行处理，减少外界噪音的传入和内部声音的传出。

例如，可以使用隔音毡、吸音棉等材料。

（二）吸音处理在演播室内布置吸音板、吸音棉等吸音材料，以减少声音的反射和混响，提高声音的清晰度。

（三）声学装修细节避免出现直角和平面，尽量采用弧形和凹凸不平的表面，以减少声音的聚焦和反射。

三、照明设计（一）基础照明提供均匀的光线，确保整个演播室没有明显的阴影和暗区。

（二）主光、辅光和背景光主光用于照亮主持人或主要拍摄对象，辅光用于补充阴影部分的光线，背景光用于突出主体与背景的层次感。

（三）灯光设备选择可选用 LED 灯、柔光灯等，根据不同的节目需求和场景进行灵活配置。

（四）灯光控制系统安装智能灯光控制系统，方便工作人员根据节目需要调整灯光效果。

四、视频系统设计（一）摄像机根据演播室的规模和需求，选择合适数量和型号的摄像机。

如高清摄像机、4K 摄像机等。

（二）切换台用于切换不同摄像机的画面，实现多角度和多场景的拍摄效果。

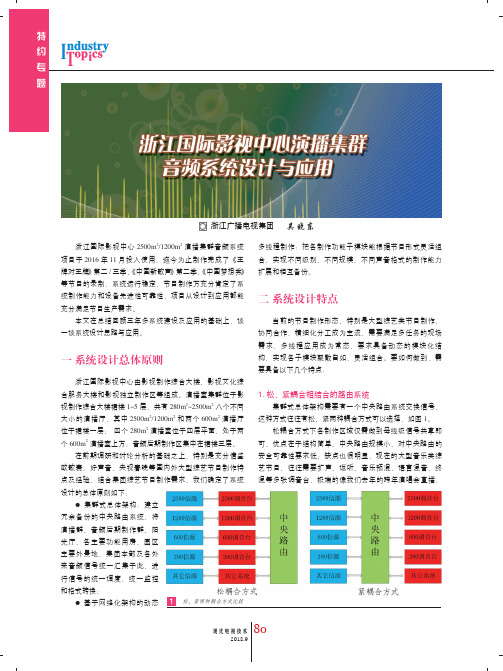

浙江国际影视中心2500m 2/1200m 2演播集群音频系统项目于2016年11月投入使用，迤今为止制作完成了《王牌对王牌》第二/三季、《中国新歌声》第二季、《中国梦想秀》等节目的录制，系统运行稳定，节目制作方充分肯定了系统制作能力和设备先进性可靠性，项目从设计到应用都能充分满足节目生产需求。

本文在总结回顾三年多系统建设及应用的基础上，谈一谈系统设计思路与应用。

一 系统设计总体原则浙江国际影视中心由影视制作综合大楼、影视文化综合服务大楼和影视独立制作区等组成。

演播室集群位于影视制作综合大楼裙楼1~5层，共有280m 2~2500m 2八个不同大小的演播厅，其中2500m 2/1200m 2和两个600m 2演播厅位于裙楼一层； 四个280m 2演播室位于四层平面，处于两个600m 2演播室上方；音频后期制作区集中在裙楼三层。

在前期调研和讨论分析的基础之上，特别是充分借鉴欧歌赛、好声音、央视春晚等国内外大型综艺节目制作特点及经验，结合集团综艺节目制作需求，我们确定了系统设计的总体原则如下：z 集群式总体架构：建立冗余备份的中央路由系统，将演播群、音频后期制作群、阳光厅、各主要功能用房、园区主要外景地、集团本部及各外来音频信号统一汇集于此，进行信号的统一调度、统一监控和格式转换；z 基于网络化架构的动态吴晓东多线程制作：把各制作功能子模块能根据节目形式灵活组合，实现不同级别、不同规模、不同声音格式的制作能力扩展和相互备份。

二 系统设计特点当前的节目制作形态，特别是大型综艺类节目制作，协同合作，精细化分工成为主流，需要满足多任务的现场需求，多线程应用成为常态，要求具备动态的模块化结构，实现各子模块聚散自如、灵活组合。

要如何做到，需要具备以下几个特点：1.松、紧耦合相结合的路由系统集群式总体架构需要有一个中央路由系统交换信号，这种方式往往有松、紧两种耦合方式可以选择，如图1。

松耦合方式下各制作区域仅需做到母线级信号共享即可，优点在于结构简单、中央路由规模小、对中央路由的安全可靠性要求低；缺点也很明显，现在的大型音乐类综艺节目，往往需要扩声、返听、音乐预混、语言混音、终混等多张调音台，极端的像我们去年的跨年演唱会直播，使用。

目录一、第一包工程概述1.1设计思想随着人们的生活水平的不断提高,业余生活的消费水准也不断上升,娱乐消费也随之水涨船高,对于享受也提出了更高的要求;投资者对一个项目的投资,最终的目的就是利益的回报：在这样的情况下,很多投资者首先考虑的是投资的回报率,也就是用最少的投资换取最大的利益,特别是在娱乐行业的硬件投资上;其实这样是陷入了一个误区娱乐行业作为一特殊的行业,它具有其他行业所不具有的综合性,最大的特点就是人们对它的理解,也就是人们到一个娱乐场所里的感受,当然,这里面最重要的就是听和看的感受,也就是对灯光的直观感受和音响的身体生理感受;一套高品质的音响系统,它的最终表现将是非常优秀的；音响系统甜美细腻的音色,汹涌澎湃的动态；灯光系统绚丽耀眼的色彩,各种漂亮的图案造型,伴以优秀的节目,这就是娱乐场所成功的最有力的一步；当然设备良好的品质和稳定的系统是娱乐场所成功的保证;在设计过程中我们始终贯彻兼顾主要功能专业性要求的同时兼顾经营的演艺需求,并参考近年国内外的大型演艺场所的设计,力求使演艺场所音响灯光系统在技术水平和性能上达到国际水平;根据要求,结合国内外类似场所的使用习惯,演艺场所扩声系统的功能定位如下：➢满足歌舞表演扩声的要求；➢满足歌舞表演视觉效果的要求；➢满足大型演出宽频带高保真的扩声要求;按照我们上一节提到的设计目标,我们将按以下的思想进行本次方案的设计：◆实用性和可靠性：从实际需求出发,可靠实用;采用的技术手段要具有先进性,但必须成熟;尽量选用主流的工业产品以降低开发和应用过程中的风险,并且具有完整的文档资料和相对便宜的价格;软件系统必须经严格测试,并有成功的应用经验;优选实力雄厚的先进厂商的名牌产品,以求长远的用户支持;◆开放性和扩展性：系统具有可扩展性,兼容流行技术趋势,各功能房间的设备具有一定的互换性;具有开放的数据通信媒介接口,支持多媒体技术,便于系统的智能集成,适应未来技术的发展,不断提供增值服务;◆先进性和灵活性：在可能的财政预算范围内考虑率先采用国内外业已成熟的先进技术和产品,以适应不断革新的趋势,并利于向更高水准的系统平台升级;灵活性体现在对具有不同需求的用户提供不同的服务;◆易操作性和易维护性：根据不同的实际使用情况,针对操作人员的专业水平,系统采用自动混音操作方式,并配合先进的数据存取功能,结合数字设备的声场记忆功能和操作人员的主观能动性,让系统发挥最佳的艺术效果;本次的方案中我们提供给业主的是一个博众家所长、以应用为本的设计方案,不同的环境有不同的特点,总结起来方案具有以下功能特点：视频系统:➢显示计算机多媒体信息；➢显示LD、VCD、录像机及摄像机等各种视频信息；➢配合会议摄像系统显示现场图像；扩声系统:➢全数码音频处理➢场景预设➢高清晰度的声音品质➢完善的接口互连二、音频系统设计依据、技术标准及规范2.1设计依据原中华人民共和国广播电视部87年6月1日实行厅堂扩声系统声学特性指标,其中对语言扩声系统提出了一、二级指标,我们现在以一级指标为依据：1、最大声压级空场稳态、准峰值：250-4000hz内声压级大于或等于90dBA2、传输频率特性：以250-4000Hz的平均声压级为0dB,在此频带内允许+4dB —6dB3、传声增益dB：250-4000Hz的平均值大于或等于—12dB4、声场不均匀度：1000Hz≤8dB5、总噪声级：≤NR306、厅堂扩声系统声学特性指标GYJ25-867、客观评价厅堂语言可懂度的RASTI法GB/T14476-932.2技术要求1 GYJ25-86厅堂扩声系统特性指标；2 GB4959-95厅堂扩声特性测量方法；3 GB/T14197-93声系统设备互连用连接器的应用；4 GB/T14947-94声系统设备互连的优选配接值；5 GB12060-89声系统设备一般术语解释和计算方法；6 JGJ/T16-92民用建筑电气设计规范；7 GB/T14476-93客观评价厅堂语言可懂度的RASTI法；8 GBJ76-84厅堂混响时间测量规范；9 GB/T 50314-2000智能建筑设计标准；10 GY/T 106-92有线电视广播系统技术规范；11 GB/T15485语言清晰度指数的计算方法；12 GB6510-8630MHz-1GHz声音和电视信号的电缆分配系统；13 GB50258-96电气装置安装工程施工及验收规范；14 GBJ232-90、92电气装置安装工程施工及验收规范;15 GB50034-2004建筑照明设计标准16 JGJ-T 119-98建筑照明术语标准17 GBT50311-2000建筑与建筑群综合布线系统工程设计规范18 GB50168-92电气装置安装工程电缆线路施工及验收规范19 GB50259-96电气装置安装工程电气照明装置施工及验收规范2.3技术标准➢高保真的系统➢足够的声压级➢良好的声场均匀度➢平滑的传输频率特性➢良好的传声增益➢低的系统噪声➢可靠性高、技术成熟➢系统操作管理方便2.4系统的设计原则2.4.1采用成熟技术的原则现代科技的发展为演艺场所音响灯光系统提供了必要的技术条件,各种先进的技术已经进入演艺场所的各个环节,它节省了大量的人力、物力,提高了工作效率,为现代化演艺场所提供了保障;在设计演艺场所音响灯光系统时也必须应用世界上成熟且先进的科学技术,主要设备选用成熟的、又具有技术领先水平的设备,而且是国际着名品牌的先进产品;采用的系统必须是在国内外的多个演艺场所,包括在国内已经成功、可靠运行了的,同时保证系统的技术在相当一段时间内的先进性;2.4.2整体规划、配置合理的原则在方案设计和设备的选择上,加强注重系统功能的合理性、实用性及各个子系之间兼容性;先进的技术更有利于提高使用者的工作效率和设备的使用价值,从而赋予产品以最高的性能价格比;从实用性和经济性出发,着眼于近期目标和长期的发展,进行最佳组合,利用有限的投资构造一个性能最佳的操作系统;系统的整体规划、先进性还应该体现其管理的高效,及操作和维护的方便性,而设计的合理性是其主要保证：合理的系统设计、合理的布线和操作设置;2.4.3保证系统的安全、稳定、可靠、功能完善的原则在特殊使用的情况下,必须保证音视频信息保存和各种应用系统的安全;系统工作的高可靠性是对系统功能强有力的保证,如果没有高度的可靠性、安全性,再好功能的设备都是无用的;在这方面,不仅考虑采用技术成熟、先进的可靠产品,更需要有多年丰富的工程设计和施工经验,因而能保证整个系统中各设备之间、分系统之间的匹配和谐调工作;2.4.4先进、便于操作和进行管理的原则以先进、成熟的音视频技术进行合理搭配,支持数据、语音、视像等多媒体应用,用基于数字音视频的技术替代传统的模拟音视频的技术;如同其他规模大、设计标准高的现代化建筑物一样,演艺场所也面临着电子演艺系统设备管理的一系列问题;各设备若采用人工控制和管理,凭主观经验无法完成有效的控制工作和管理整个演艺场所系统设备的运转情况,而且各设备之间无法协调运行;而系统和设备维护不当、不及时,将直接影响系统的正常运行和中心日常工作,还会大大降低设备的使用寿命;系统简洁明确的控制程序和友好、稳定的操作界面,使得操作人员和管理人员在各种方式,这样能够减少现场操作及管理人员,降低运营管理人员的工作量和劳动强度,提高系统维护管理水平,进一步保证演艺场所系统的安全、稳定、可靠的运行;2.4.5在将来后续工程中可延续、扩展的原则当今社会发展日新月异,许多新用途是随着社会发展需要而不断产生的;因此,必须考虑所选用设备的可扩展性和适当的冗余;演艺场所音响灯光系统应具有良好的扩展性和升级能力,选用具有良好升级能力和扩展性的设备;在以后对系统进行升级和扩展时,必须能保护现有投资;应支持多种格式、多种接口设置和多媒体实际应用;系统可以在原有基础上进行扩展,主要控制设备可以通过软件升级方式更新换代,可在相当长的时间内保持技术与设备的一致性;而且通道接口和设备的适当冗余,可以随着应用需求的变化而扩展;2.4.6系统设备选型原则选用国际知名品牌的器材,以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性;基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,以保证器材和系统的先进性、成熟性;选用高度智能化、高技术含量的产品,建立系统开放式的架构,以标准化和模块化为设计要求,既便于系统的管理和维护使用,又可保持系统较长时间的先进性;三、对工程其它方面的建议3.1对供电的要求供给音响的是要求是独立电源,不要与普通照明,特别是与灯光调光和传动电机共用一个回路供电,以减少可控硅、电机、继电器及各类开关电路带来的各种干扰;供电走线与其它供电分开,十字架交错走线,不应并行,或穿在同一线管槽中;3.2对接地的要求为了防止各种干扰,灯光、音响控制室、监控中心和设备间及系统接线盒处都要有地线,地线接地的电阻希望≤Ω;所采用的户内外扩声系统供地均要符合本系统的电功率要求,并保证电压稳定;所有接地极的接地电阻应进行测量,经测量达不到系统要求时,应在有使用者提出采取更换接地装置的措施;以保证系统使用时的正常供电及保护;供电的电源线需表面应完整,无明显损伤和残余焊剂渣,铜带母线光滑无毛刺,绝缘线的绝缘层不得有老化龟裂现象；户外演出系统现场交付使用前需认真检查相关事宜,以确保演出环境与设备的可靠性;1、通电测试前的检查：设备室温度、湿度和电源电压应符合下列要求：①温度：18-28摄氏度②相对湿度：30-75%③电源电压：交流220伏+/-5%2、安装完成后,要进行审查或检验①对所有连接的缆线进行连续性和短路测试；②检查缆线是否存在过度弯曲；③检查是否存在潜在的电磁干扰；④检查缆线的施工工艺是否正确；⑤检查音箱摆放的稳定性是否符合要求；⑥各器材设备连接是否正确；⑦检查所有的线路连接及信号接入口是否正确;四、音频方案设计及选型4.1概述多功能演艺场所功能主要定位于歌舞表演、演唱会、跳舞等活动;演艺场所的建声环境比较复杂,演艺场所一般都有一个大面积的光滑表面的舞池,舞台上部的顶棚处有灯架,它集中了演艺场所大量的技术设备艺术照明灯具、表演照明灯具、声、视频设备等,因此舞池是视、听中心,演艺场所的音质特点是音量大,其声级应有106dB,并有6－10dB的余量,播放歌舞音乐的声压级应有110dB,并有10dB 的余量；另外演员和歌手常常手持传声器走入舞池,使扩声和受声混为一体,容易引起啸叫,因此所有这些不利因素都应引起充分重视;4.2设计原理及目标设计专业扩声系统的功放单元应根据需要合理配置,符合以下规定：1、对前级分频控制的扩声系统,其分频功率输出馈送线路应分别单独分路配线;2、同一供声范围的不同分路扬声器或扬声器系统不应接至同一功放单元,避免功放设备故障时造成大范围失声;4.3系统设备之间的连接按以下要求：1、所有设备连接均采用四芯金属屏蔽绞线,对角线对并接连接;2、系统设备均使用平衡式信号传输,接插件端点焊接;3、所有信号连接线均按系统图流程要求编制编号,并做永久性标记;4.4音箱的安装1、音箱的吊装须采用其经过安全认证和保险的吊装组件；2、音箱的安装应牢固、安全,其安装角度宜于调整；3、音箱输入电缆与音箱的连接必须牢固可靠；4、音箱输入电缆不可扭曲或绞合；5、音箱电缆的选用必须满足音箱使用功率的容量要求；6、各音箱电缆两端须标示永久性标记和相位标记;考虑到要符合使用者的实用性及操作性,我们将本套系统进行了分别为前级调音系统,后级扩声系统;也就是说工作人员只需将音箱与主机设备堆放在舞台有效区域,再将调音台及音源播放设备移动到舞台下,便可以进行现场操作;前级调音系统一个流动机柜：调音台、音源播放机、无线话筒接收器、效果处理器;后级扩声系统二个流动机柜及音箱柜：周边信号设备、功放放大器、音箱;从设备完善使用的角度,我们为系统配置了可供员工大合唱用的电容式话筒与小品表演式领导夹话筒,以保证企业的各类演出有足够的设备自我进行调节;室内外场所扩声系统的再现声音质量不仅要满足客观测试指标的要求,还要满足主观听音评价要求,要采取主观与客观相结合的音质评价方法,使再现声音在听闻方面能够符合扩声场所的各种功能;为了达到这个目标,设计选用高指标的扩声音响器材来完成这个系统工程,我们在这个系统里面,选用了由本公司专业人员设计并出口国外的专业扩声器材,目的在于依靠专业性强的扩声产品,先构筑最好的声音基础;以下本套系统对户外演出场合扩声的一些基本要求及保证：1最大声压级大于130 dB；2声场不均匀度中频1000Hz-6300Hz 低频100Hz不大于± 6 dB；3系统总噪声级不超过允许范围内;4各点的语言清晰度必需满足现场观众区；5在保证语言清晰的条件下应尽量保持声源原有音色;4.5主系统选型设计1、扬声器布局与选用扬声器系统的布局和选用要要满足观众区域的响度、声场不均匀度和音质等要求, 舞台上设有供演唱者监听的返送扬声器组和供演奏者监听的返送扬声器组,以避免由于声音到达时间不同而引起演出时两者同步困难的问题,考虑到非专业演职人员在使用话筒时易出现错误的方法,我们采用了近场返听音箱;并采用了独立的信号保护,以保证在大动态的信号冲击下不会产生“啸叫”现象;使舞台各区域监听效果有良好表现;全频音箱采用中远射程设计,超低扬声器应为空气动力学气流式,以加强整个音信号的传播;扬声器的功率、灵敏度、最大声压级、指向性因数、频率响应等技术应满足户外场所听觉特性要求;2、扩声系统设计应具有良好的实用性和可调性,为现场音响操作人员提供一个良好的创作空间和调整手段,充分考虑各种需要,从现场操作和调整角度而言,现场扩声需要的是稳定性与音信号扩声合理性;因此将所有设备之间都采用平衡连接方式,卡侬XLR接口尽量接地不悬浮,以提高系统的抗干扰能力,减少本底噪声;户外场所属于大声场环境,故左右声道扬声器不共用相同周边设备对声音信号进行加工和处理,各扬声器组音色和音质应单独可调;同时,为了防止偶然出现的功放或信号通路故障造成音箱无声,我们采用了功放-音箱一一对应的方式,以免出现因信号或设备故障造成大面积无声的情况;4.6调试、测试项目及仪器1、系统连接状态使用仪器：万用表、测线器;2、设备间连通、调试含扬声器箱的高低、左右、俯仰角度方位调试等;数字音频信号处理器、周边设备等使用仪器：数字万用表、计算机;3、电声系统整体连通、调试、测量记录等;系统联调语言、音乐、多功能模式使用仪器：相位仪、频谱仪、声级计、噪声源、打印机4.7综合性校验测试1、检查系统中各设备的连接状态是否正确参照系统设计图,检查所有设备的连接是否正确,有无错接漏接;如正确连接,开机通电;如有错误,立即进行改正;2检查系统中各设备的工作状态是否正确设定按照设备说明书,正确设定各设备的正常工作模式,并正确调节其正常工作状态;如设定正确,则继续进行下一步测试；如有问题或错误,重新设定或修改;测试记录表格3、特性测试参照GB4959 厅堂扩声特性测量方法标准的规定进行;01、测量方法02、扩声特性项目03、传输幅度频率特性厅堂内特听众席处稳态声压的平均值相对于扩声系统传声器处声压或扩声设备输入端电压的幅度响应;04、声输入法测量可采用代替法GB9401第4.8音响主要设备选型美国PAL TV-720主音响TV720技术参数单元配置: 2x15″低音+ 75钛高音额定功率: 950W最大功率: 1900W频率响应: 45～19KHz阻抗: 4 ΩSPL: 106dB1w/1m尺寸H×W×D: 1198x481+354x475重量: 67.7kg净重美国 PAL AR 03B返听音响AR03B技术参数单元配置: 2 WAY LO 1×15″ HI TI 35 额定功率: 200W最大功率: 400W频率响应E-10dB: 45Hz-20KHz灵敏度1W/1M: 100dB阻抗: 8Ω交越频率:尺寸: 520+313 ×450×740毛重 : 39.2 kg美国 PAL AR03B 辅助音响AR03B技术参数单元配置: 2 WAY LO 1×15″ HI TI 35 额定功率: 200W最大功率: 400W频率响应E-10dB: 45Hz-20KHz灵敏度1W/1M: 100dB阻抗: 8Ω交越频率:尺寸: 520+313 ×450×740毛重 : 39.2 kg美国 PAL ET2801 返听音响技术参数单元配置: 18″ x 2 超重 WLo 1800A x 2 额定功率: 800W Rms最大功率: 1600W频率响应: 30Hz-800Hz灵敏度: 110dB1m/w阻抗: 4尺寸W D Hmm: 950W x 880Dx710Hmm功放PAL新设计的GS功放,秉承PAL功放的传统优点和可靠性,减轻重量,轻巧的体积设计,加强了GS功放的适用性,无论作为是流动演出系统配置或是固定安装系统配置,都体现了它在同类产品中的优越性;高性能的散热设计加上配置了高效风扇,在使用方面提供了安全保障;前面体积2U高度的设计,为用户节省立柜空间;前面板设计精确的电平控制器和四个工作状态的指示灯显示,包括后面各种控制开关及输入/输出接线端,以及功放内部保护线路设计包括有输出电流限制,直流保护,过热保护和短路开关等;所有这些功能设计均采用高品质材料以保证产品的高质素;PAL 再次以全新GS系列向用户提供高效能、优美音质及安全可靠的全新高性价比产品,全方位功能令GS功放在任何扩声系统中都能找到适合它的位置;GS功放均采用坚固的全钢质机壳,并配置高效强制式风扇以免过份热量聚积;前面板配有两个精确的电平控制旋钮,一个电源开关和四个LED指示灯,分别显示各通道的削波,供电和故障情况;后面板包括两个平衡式XLR输入,输出端子是接触可靠的Speakon插头和固定安装常用的接线柱;像所有的PAL产品一样,GS系列产品享有制造商提供的一年保修的承诺;美国 PAL 主功放GS16000技术参数输出功率:4Ω: 2 × 1600W8Ω: 2 × 1000W频率响应: 20Hz - 20KHz信噪比: -105dB输入灵敏度:平衡输入阻抗: >20KΩ非平衡输入阻抗: >10KΩ总谐波失真额定功率: less than %1KHz 重量: 29.7kg尺寸: 136×482×430 mm美国 PAL 返听功放GS4400技术参数输出功率:4Ω: 2 × 440W8Ω: 2 × 330W频率响应: 20Hz - 20KHz信噪比: -105dB输入灵敏度:平衡输入阻抗: >20KΩ非平衡输入阻抗: >10KΩ总谐波失真额定功率: less than %1KHz 重量: 19.2kg尺寸: 90×483×400 mm美国 PAL 辅助功放GS4400技术参数输出功率:4Ω: 2 × 440W8Ω: 2 × 330W频率响应: 20Hz - 20KHz信噪比: -105dB输入灵敏度:平衡输入阻抗: >20KΩ非平衡输入阻抗: >10KΩ总谐波失真额定功率: less than %1KHz重量: 19.2kg尺寸: 90×483×400 mm美国 PAL 低音炮功放GS16000技术参数输出功率:4Ω: 2 × 1600W8Ω: 2 × 1000W频率响应: 20Hz - 20KHz信噪比: -105dB输入灵敏度:平衡输入阻抗: >20KΩ非平衡输入阻抗: >10KΩ总谐波失真额定功率: less than %1KHz 重量: 29.7kg尺寸: 136×482×430 mm周边处理AL-4000 实力超级型调音台技术参数36通道输入32路单声+2×2组立体声多功能专业调音台32路输入带有XLR话筒,LINE插入TRS插座和转接输出口；2×2立体声通道输入,带有输入/输出增益控制,4个辅助输出和4段EQ调节；超低噪音的话筒前置放大器,带48V幻象电源及可开关控制的75Hz低频滤波器；带24bit数字效果器,具有延时,混响及多种效果；主输出通道带2×7段EQ均衡并受IN/OUT开关控制;具有2路回放监听输入和2路录音输出RCA接口,并自带返送话筒；4路编组输出带有场景控制,PFL/SOLO和进入主通道开关,还有外接信号插入口；4路立体声辅助返回,带增益和平衡控制,PFL/SOLO和信号回路选择开关；每个输入通道均有2路推子前/推子后的辅助输出；每个输入通道均有4段EQ均衡,并且两个中频段EQ为动态均衡器；所有输入通道、编组输出和主输出均使用100mm高品质的推子控制,并有12段高精度的电平指示系统PAL B807 均衡器B807 2 X 31段图示均衡器2×31段图示均衡器:双通道31段均衡调节；1/3倍频程滤波；20Hz 到20KHz精确频率均衡调整范围；恒定Q值滤波器；12dB/6dB的提升和衰减模式可开关转换并且配有状态指示灯；精确的12段输出电平从-30到+12dB指示及削顶失真指示灯；配有XLR和6.3mm耳机输入/输出插座,适合平衡和不平衡操作；信号旁路直通开关功能并且开关配有状态指示灯；可选频的高频 to 30KHz和低频10Hz to 400KHz滤波器；15dB的整体增益提升和衰减控制;美国 PAL SX6900 数字综合信号处理器技术参数由2个24比特高速信号处理器推动的数字式立体声主机；能获得超高动态范围和分辨力的高档24比特AD/DA模拟-数字/数字-模拟变换器；具有“真实频率响应”特性的超音乐双31频段图形均衡器；可变斜率的低/高/钟形倾斜工具；具有峰值保持,可变组合,游标读数和10个用户存储器的实时分析器；应用话筒输入和内部噪声发生器的自动房间均衡；具有最高达1/60倍频程带宽的全参数均衡器/限波滤波器的6个上额外频段；具有智能信号分析器以获得超快速反馈抑制的一体化全自动反馈抑制器；一体化数字式“砖墙”限幅器能防止任何削波的危险的声压电平；可用毫秒,米,英尺来选择的最高达秒延迟时间的综合延迟；具有峰值保持和可选择基准电平的超高精度电平峰值计；用于实时删必改的MIDI乐器数字式接口参数和即时控制；能用任何字母来储存100个用户存储,存储器由一长寿命电池支持；能设置安全键密码以供用户选择的RTA 和EQ存储器保护之用并防止无意的使用；能将EQ均衡器和分析器曲线进行拷贝,比较,相加或相减以获得极大的灵活性；交叉衰减特点能在两个设定和立体声回路设备之间衰减来使两个声道同步；32、和48KHz数字式输入和输出用24比特AES/EBU接口任选项；具有高反差度LED发光二极管背光的大型高分辨率LCD 液晶显示图形显示；XLR和5芯接插器上伺服平衡输入和输出能获得高度信号完整性；在电源故障时具有自动旁路功能的继电器控制硬旁路自动防止故障断电器;美国 PAL B805 2路立体声/3路单声分频器、带限幅功能技术参数2路立体声/3路单声分频器;分频点在90―9KHz之间连续可调,且每个分频点的合成响应绝对平直；所有输出均为零相位误差,并为低频输出提供了延时功能；所有输出均提供了限幅器保护；分频部分采用24dB/Oct滤波器设计；。

江苏省苏州广播电视总台程 晨 李宁斌 王卫成三 系统设计说明本项目演播室群包含多个子系统，全部选用国内领先甚至是世界领先的设备，在很多新设备的探索上，本项目也走在国内前列。

弱电系统的系统图纸均为苏州广电自主完成，各类图纸、线表总计达到100余张，演播室群各类线缆总长共计80余公里！以下列举几个子系统概述。

1. 传统视音频安全性设计演播室系统最基础的就是视音频系统，这是整个系统的基石，是安全播出的重要支撑。

两个350平米演播室系统均采用主备切换台的形式，250平米演播室系统采用切换台加矩阵应急母线的形式，应急通道增加帧同步板卡达到净切换效果，同时配备两通道的键控器，保障在应急情况下依然可以使用两个字幕键。

每个字幕工位都有带Tally 反馈的触发器，远程同时触发主备切换台或者键控器上下键。

每个系统内都配备96×96高清矩阵，满足了各类包装信号的开窗信号和各类信号调度。

每个系统都能使用6路外来信号，能同时满足多条线的连线直播（卫星、多个4G 包、专线等）。

四个演播室系统均使用了LAWO 蓝宝石系列调音台作为主台，雅马哈DM1000作为备份调音台，两个调音台均可以增配数字板卡扩容，任何信号源都经过无源音分同时进入主备调音台。

每个系统配备了大洋的非编新闻播出系统（VIPS ），主备VIPS 为同步热备，同时还有两套东方盛行备份播出服务器作为非编网故障时的应急播出。

整个演播室已经无带化播出多年。

每个系统的Tally 信号都以TSL 公司的TALLYMAN 为核心，无论是使用备份切换台还是应急矩阵母线，Tally 系统都随视频系统同步倒换，逻辑全部正确接管。

在全台IP 数字通话的架构下，每个演播室系统都使用数字通话面板加音频矩阵的方式，由调音台和音频矩阵确保各路通话的逻辑和音量，确保导播、主持人、演播室摄像、外场连线记者、外场连线摄像等大家的通话，干净无干扰。

同时配备模拟通话面板作为备份，哪怕在全台数字通话失灵时，依然保证演播室系统内的直播通话需求，此时模拟通话面板和调音台、音频矩阵再次确保了各路通话的逻辑，完全接管。

丹阳市广播电视台高清演播室音视频系统建设项目采购项目内容及需求一、工程概述丹阳市广播电视台平米新闻高清演播室、平米虚拟高清演播室主要用于本台新闻、专题类节目的出镜需求（新闻采用男女坐播，专题出镜采用站播形式），满足新闻频道的高标清同播。

本次招标主要是高清化升级改造两演播室摄像系统、监视系统、虚拟系统、调度系统视等设备设施。

二、总体技术要求主要设备方面要求必须选用电视转播领域国际知名品牌，选型应合理，集成度高。

系统方面：一是统一信号格式的原则，所有参与制作的信号采用高清HD-SDI 格式制作。

二是使用方便的原则，在实际使用中各工位使用和维护等方便快捷。

★成交供应商须提供全新的、未经使用的，符合国际先进标准或中华人民共和国国家质量标准及相关行业先进标准的产品。

必须保证所提供产品的相应软件为最新正式版本，且都具有在中国境内的正式合法使用权。

在投标书所提供的图纸资料和系统设计技术要求中未明确说明，但可以推断是整个系统安装和运行时不可缺少的或必需的一切设备和工作，投标商必须在投标书中列出文字说明并计入总价，非必须的选配件必须另列报价，但不计入报价总价。

投标商投标文件中须分别列明系统设备安装调试、中标人技术人员培训等项费用，项目单位可按实际需求调整。

投标商中标后必须及时提供有关系统设计方案、设备配置方案、系统连接图等，还需提供设备材料的合格证和规格技术说明书、用户手册等资料。

根据技术要求提交系统安装、调试、人员培训等系统集成进度计划，由双方协商留出审定方案所需的客观时间，待招标人修改确认后方可定货和安装。

报价方制定技术方案时须遵循国家标准与广电总局行业标准，并要根据需要调整方案,国内没有标准的参照相应国际标准、ITU-T有关技术标准与建议。

三、项目要求、项目为交钥匙工程，各投标商所提供的主要设备必须有生产厂家授权，主要进口设备具有总代理的质保书，各投标商必须根据本招标文件所提供的系统设计技术要求进行深化设计，投标方案必须满足本招标文件所涉及的内容，包括系统方案设计、设备空间所占用的机柜总U数、设备布局图、系统集成、在项目整体集成中应尽的责任、人员培训及售后服务等。

有线广播录音播音室设计规范和技术用房技术要求（摘录）GYJ26-86一、噪声控制1.1噪声控制的设计标准在125-4000Hz（1/1倍频程）的频率范围内，室内噪声的平均声压级的允许值与录音室的种类有关外，还与站内设备系统本身的噪声有关。

表1 录播室及其它技术用房的噪声评价曲线＊括号中的数值适用于经济条件较差的电视台。

1.2场地的选择广播站（台）的录播室外墙至某些噪声源或振动源的距离大于表2的要求。

在此条件下，还应根据噪声源与录播室的具体关系以及噪声发生的频度、时间等实际情况，决定合理的隔声、隔振措施。

表2 录播室外墙至某些设施的最小距离1.3在广播站（台）建筑物中应根据以下原则合理地布置录播室：i. 必要时，可利用非技术房间将录播室等技术用房包围的格局，以减轻外来噪声的影响。

ii. 宜将录播室及其附属用房集中设置，以利于隔声处理。

iii. 不应使录播室与车库、仓库、金工间、厕所等房间直接相邻（同一层或上下层）。

iv. 录播室及其附属用房宜与站（台）主体结构基础部分分开。

语言用录播室有必要时建在主楼内时，应做"房中房"构造。

v. 录播室应布置在人流少的位置，以尽可能避免外来噪声和震动的干扰。

vi. 对门厅、走道等噪声较高的场所，应做减噪吸声处理1.4录播室围护结构的隔声设计进行隔声设计时，应按中心频率为125，250，500，1000，2000，4000dB（1/1倍频程）分别进行计算（必要时可按1/3倍频程）。

录播室的隔声墙（包括楼板、顶板）的施工质量与隔声性能关系密切。

设计中，应对有关施工质量提出要求（如：对砖墙应满浆满缝，并至少单面抹灰，一切孔洞应填充密实等）。

隔声门、观察窗的设计和技术要求录播室的出入口处必须设两道隔声门。

二道隔声门之间的"声闸"应加以强吸声处理；声闸的深度应大于1.5m。

应根据下述要求设计或选用隔声门：表3 单扇隔声门隔声量的要求注：表内已考虑了门缝等漏声的影响。

演播室系统方案一、引言随着科技的不断发展，传统的演播室已经无法满足现代人对于高品质、高效率的媒体制作需求。

为了满足这一需求，我们设计了一套先进的演播室系统方案。

本文将详细介绍该方案的架构和功能，以及它对于媒体制作的优势。

二、系统架构演播室系统由多个关键组件构成，包括视频处理器、音频处理器、混音台、监视器、导播台等。

这些组件相互配合，形成了一个完整的媒体制作平台。

1. 视频处理器：演播室系统的核心组件之一。

它能够接收并处理来自不同源头的视频信号，包括多个摄像机、视频录像等。

视频处理器能够对信号进行色彩校正、图像稳定等处理，以保证最佳的画面质量。

2. 音频处理器：与视频处理器类似，音频处理器是演播室系统的另一个重要组件。

它能够接收并处理来自不同源头的音频信号，包括话筒、音乐播放等。

音频处理器能够对信号进行降噪、均衡等处理，以提供清晰、高品质的声音。

3. 混音台：混音台是用来调整和控制音频信号的设备。

在演播室中，混音台可以将不同源头的音频信号混合在一起，以产生所需的声音效果。

混音台上通常带有多个通道，每个通道都可以独立调整音量、音调等参数。

4. 监视器：演播室中的监视器用于显示和监控视频信号。

通过监视器，导播员可以实时观看摄像机拍摄的画面，以确保画面的稳定和清晰。

5. 导播台：导播台是演播室系统中最重要的控制设备。

导播台上通常配有多个按钮和控制器，用于操作不同的设备和功能。

通过导播台，导播员可以实现视频切换、画面合成、特效添加等操作，从而实现媒体制作的多样化。

三、系统功能演播室系统方案具有多种功能，以满足不同的媒体制作需求。

1. 视频切换：通过导播台上的按钮，导播员可以选择不同的视频源，实现画面的切换。

这样可以让观众在观看节目时获得更多的视觉体验。

2. 画面合成：演播室系统可以将不同的视频源进行合成，生成一个全新的画面。

导播员可以通过导播台上的控制器，调整合成画面的参数，实现特定的画面效果。

3. 特效添加：演播室系统支持特效的添加，如转场效果、图像滤镜等。
