工业防爆电视监控系统施工规范标准

工业电视施工方案工业电视是用于监控和显示工业生产过程的电视系统，通常应用于工业控制室、生产车间、安全监控等场所。

工业电视施工方案包括工业电视系统的设计、安装、调试和维护等内容。

以下是一个1200字以上的工业电视施工方案的示例：一、设计方案1.根据工业电视的应用场所和需求，进行参数规划和系统设计。

包括选择合适的屏幕尺寸、分辨率、显示数量等。

2.根据工业电视系统的布置和安装位置，设计合理的布线方案，确保视频信号的传输质量和稳定性。

3.根据工业电视系统的监控需求，设计适当的摄像头数量、类型和布置位置。

考虑到工业环境的特殊要求，选择防爆、防水、防尘等特殊型号的摄像头。

4.根据工业电视系统的控制需求，设计适当的控制系统，包括选择控制设备和布置控制面板等。

二、安装方案1.根据设计方案，进行屏幕、摄像头、控制设备等硬件设备的安装。

2.进行视频信号线路的布线和连接工作，确保视频信号传输的可靠性。

注意使用合适的视频信号线材，避免电磁干扰和信号衰减。

3.对摄像头进行调整和定位，确保监控画面的清晰度和角度的合适性。

考虑到工业环境的特殊要求，安装摄像头时需要注意防水、防尘、防爆等措施。

4.安装控制设备和控制面板，与摄像头和显示屏进行连接，确保控制的灵活性和方便性。

对于需要远程控制的工业电视系统，可以考虑使用网络控制设备。

三、调试方案1.对工业电视系统进行全面的功能测试，包括视频显示、摄像头控制、信号传输等方面。

检查每个设备的工作状态和连接是否正常。

2.对摄像头进行调整和校准，保证图像质量的清晰度和稳定性。

通过比对监控画面和物体实际情况，调整摄像头的焦距、灵敏度等参数。

3.针对网络控制设备的工业电视系统，进行网络连接和远程控制的调试。

确保网络连接的稳定性和远程控制的可靠性。

四、维护方案1.制定工业电视系统的定期维护计划，包括定期清洁显示屏、摄像头等设备表面。

检查设备的工作状态和连接是否正常。

2.定期检测视频信号的传输质量，包括检查视频信号线路连接是否松动、摄像头焦距是否正常等。

我方经踏勘工程现场，并认真听取了贵方对本监控系统和防盗系统的要求事项，并已了解和审核有关图纸文件，按贵方要求和建议，完成上述工程的设计方案、施工方案、设备器材报价及售后服务。

设计方案第一章概述一、工程概述1、项目名称新会阿博纸厂监控系统工程2、项目目标项目实施所达到的目标是：本厂的电视监控系统工程是建设一套先进、完善的工业电视监控系统的智能化监测系统。

该系统不仅能成为本厂内部安全的一道保障、也能监督工人的操作规程、观察员工的工作态度，还能给厂的决策部门提供相关的流量及其时间分布等市场参数、为公司的日常管理和发展提供参考。

系统可进行后台同步录像，将图像记录在计算机硬盘上。

同时预留视频联网接口，方便日后升级，即为厂区监测点与总部的视频联络提供接入方式和硬件基础；图像经H.264格式压缩处理，系统达到了配置灵活、安全稳定、易于管理、易于维护、易于扩充的目的。

3、设计依据的标准对爆炸性危险环境中的工业电视系统设计除了按照常规工业电视系统设计标准和规范以外，还必须遵守在爆炸性环境下电气和应用电视系统设计标准。

常见的设计依据如下：《民用闭路监视电视系统工程技术规范》GB50198-94《中华人民共和国公共安全行业标准》GA/T70-94《工业电视系统工程设计规范》GBJ115-87《安全防范工程程序与要求》GA/T75-94《工业企业通信设计规范》GBJ42-81《建筑电气安装工程质量检验评定标准》GBJ303-88《中国电器装置安装工程施工及验收规范》GBJ232-82《工业自动化仪表工程施工及验收规范》FBJ93-86《电气装置安装工程施工及验收规范》GBJ232-90、92《民用建筑电气设计规范》JGJ/T16-92、GA/T74-94《爆炸和火灾危险环境电力装置设计规范》GB50058-92《防爆应用电视总技术条件》GB/T15411-1994《隔爆型防爆应用电视设备防爆性能试验方法》GB/T13953-1992《爆炸性气体环境用电气设备》GB3836-2000《建筑物防雷设计规范》GB50057-944、设计范围加油站防爆工业电视监控工程系统，从监控功能方面可以划分为以下部分：✧防爆工业电视监控工程系统✧常规电视监控工程系统✧后台图像显示与记录系统第二章设计方案一、前言石油产品具有易燃，易爆易产生静电的特性，并会有一定的毒性。

技术部分1 技术规范（一）对技术规范书的逐项应标1 总则1.1 本规范书适用于华润拉萨燃机电厂监控系统(CCTV) ，它提出了该设备的功能设计、设备结构、性能和制造、系统设计、包装、运输、安装、接线、调试、试验等方面要求。

1.2 本规范书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足技术规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果供方未以书面形式对本技术规范书提出异议，则意味着供方提供的设备满足了本规范书和有关工业标准的要求，如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细表明。

1.4 供方应执行本技术规范书所列标准。

有不一致时，按较高标准执行。

供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。

1.5 合同签订内，按本技术规范书的要求，供方提出全厂CCTV 系统的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，由需方确认。

1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。

1.7 供方必须为CCTV 专业配套厂家，系统集成商或工程商，应提供高质量的满足标书要求的设备，同时应具有较强的研发能力。

提供的CCTV 配套设备应是成熟可靠、技术先进的进口产品，供方应具有大容量CCTV 系统供货、调试、运行的成功经验，并在业绩表中注明监控点数。

1.8在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.9本规范书经买卖双方共同确认和签字后作为订货合同的附件，与定货合同正文具有同等效力。

1.10所有文件、图纸及相互通讯，均应使用中文。

不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。

工业电视系统工程设计标准工业电视系统是指应用于工业领域的监控和调度系统，广泛应用于工厂车间、生产线、仓储物流等环境中。

对于工业电视系统的工程设计，有一系列的标准和要求。

一、系统设计原则1. 实用性：系统设计应满足用户对信息获取、监控和调度的实际需求，提高生产效率和安全性。

2. 稳定性：系统设计应保证系统稳定运行，抗干扰能力强，能够适应恶劣工业环境的要求。

3. 灵活性：系统设计应考虑未来的扩展和升级需求，能够适应不同规模和复杂度的工业场景。

4. 可靠性：系统设计应具备高可靠性，采用优质的设备和材料，以确保系统长期稳定工作。

二、系统硬件设计1. 摄像机选择：根据实际需要选择合适的摄像机，应考虑画质、分辨率、色彩还原度、低照度性能等因素。

2. 视频传输：设计合理的视频传输方案，包括布线、网络设备以及传输协议的选择。

3. 显示设备：选择高质量的显示设备，能够满足不同环境下的要求，比如防尘、防爆等特殊需求。

4. 电源供应：为系统提供稳定可靠的电源供应，包括备用电源和不间断电源等。

三、系统软件设计1. 视频采集与处理：通过软件对摄像机采集到的视频进行处理和优化，确保图像清晰、稳定。

2. 视频存储：设计合理的视频存储方案，包括存储容量、存储时长、备份策略等。

3. 数据传输与共享：设计系统能够实现数据的传输和共享，比如通过网络实时监控、远程访问等。

4. 报警与事件处理：设计系统具备报警和事件处理的功能，可根据设定的规则进行报警和处理。

四、系统安全设计1. 用户权限管理：设计系统具备完善的用户权限管理功能，确保只有授权人员可以访问和操作系统。

2. 防火墙和网络安全：配置防火墙和其他网络安全设备，保障系统免受未经授权的访问和攻击。

3. 数据加密与备份：对系统数据进行加密和定期备份，以保护数据的安全性和完整性。

4. 系统巡检与维护：设计系统具备定期巡检和维护的功能，确保系统稳定运行和故障排除。

五、工程验收与维护1. 工程验收：系统建设完成后，进行验收测试，确保系统按照需求和标准设计实施。

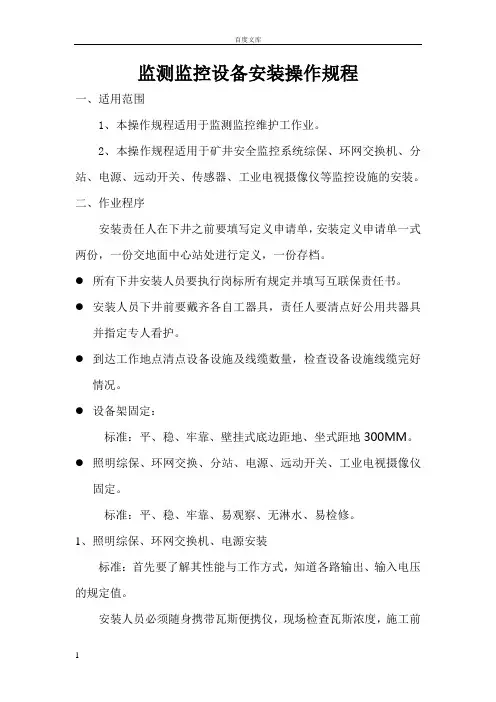

监测监控设备安装操作规程一、适用范围1、本操作规程适用于监测监控维护工作业。

2、本操作规程适用于矿井安全监控系统综保、环网交换机、分站、电源、远动开关、传感器、工业电视摄像仪等监控设施的安装。

二、作业程序安装责任人在下井之前要填写定义申请单，安装定义申请单一式两份，一份交地面中心站处进行定义，一份存档。

●所有下井安装人员要执行岗标所有规定并填写互联保责任书。

●安装人员下井前要戴齐各自工器具，责任人要清点好公用共器具并指定专人看护。

●到达工作地点清点设备设施及线缆数量，检查设备设施线缆完好情况。

●设备架固定：标准：平、稳、牢靠、壁挂式底边距地、坐式距地300MM。

●照明综保、环网交换、分站、电源、远动开关、工业电视摄像仪固定。

标准：平、稳、牢靠、易观察、无淋水、易检修。

1、照明综保、环网交换机、电源安装标准：首先要了解其性能与工作方式，知道各路输出、输入电压的规定值。

安装人员必须随身携带瓦斯便携仪，现场检查瓦斯浓度，施工前检测瓦斯浓度不超过%时方可停电施工，施工过程中实时检测。

照明综保、环网交换机、电源必须安装在进风风流中，并安装在支护良好，无滴水，无杂物通风良好的地方，距地大于300MM。

安装时，首先要现场查清所要钩火的开关,并设专人停、送电，停电后设专人看管并挂上“有人工作，禁止合闸”警示牌，闭锁好开关，严禁约时停、送电。

接线时严格按质量标准化和防爆五十条作业，装盖前必须检查防爆腔内有无遗留的线头、零部件、工具、材料等，防止送电后发生短路或接地事故。

检修完毕，需要送电时，必须与所供电范围内线路上的其他工作人员联系好，确认所供电范围内的线路上，无其他任何人员工作时，方准送电。

2、分站安装：选定安装地点→固定设备架→固定分站→接入分站供电直流电压→配置分站地址及参数→接入分站主传输→与地面中心站联系确定设备运行正常→粘贴防爆完好牌→填写牌板内容接线时严格按质量标准化和防爆五十条作业。

3、传感器安装标准：首先要拿对各型号传感器，了解其性能与工作方式，知道各传感器的量程。

工业防爆电视监控系统施工规范标准近年来随着社会的不断发展,人们的安全生产意识也在不断提高，因此工业防爆电视监控系统也越来越被许多有着特殊行业背景和特殊安全需求的企业和单位广泛应用。

在我国诸如石油、化工、煤炭和国防等许多工业部门,在生产、加工、运输和贮存的各个过程中，经常可能会有泄露或溢散出各种各样的易燃易爆气体、液体和各种粉尘及纤维情况的出现.这类物质与空气混合后,可能成为具有爆炸危险的混合物，当混合物的浓度达到爆炸浓度范围时,一旦出现火源即会引起爆炸和发生火灾等严重事故.因此在这类危险环境中使用的各种设备都必须是经过专业机构认证的具有防爆性能的防爆产品，所有设备的使用都要经过具有丰富经营的工程公司严格按照防爆工程施工规范和验收标准安装调试后才能投入实际生产使用中。

这样才能最大限度的保障生产过程中各个环节的安全性要求。

在爆炸性危险环境中工业电视系统的安装施工除了要遵守通用工业电视系统相关的国家标准和规范以外，还要遵照有关的爆炸性危险环境电气设备的安装标准与规范，在二者出现矛盾之处应以爆炸性危险环境电气设备安装标准执行。

下面就工业防爆电视监控系统在实际施工工程中的一些技术标准和施工经验加以汇总说明：1.线缆的敷设根据规范要求和实际施工经验，在易燃易爆环境车间内的配电线路设计一般都以桥架为主，钢管与电缆沟的敷设为辅，所有使用的电缆应使用阻燃电缆.线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。

对于爆炸性气体环境中应考察易燃易爆气体的比重，如果危险气体的比重比空气轻,线缆应尽量敷设在下面(沿墙或地埋）；而对于危险气体比空气轻的环境,线缆应尽量敷设在上面(沿墙或架空).正常情况下，在±0.01m平面，先由室外桥架引入,进入室内后至设备附近沿墙或柱引下至电缆沟(敷设完毕后封死,以防进水和白蚁侵害），然后穿管沿地面敷设至设备旁，再用防爆挠性管接入到防爆设备。

对于高出±0.00m的平面上，电气线路基本上都是由桥架架空引入，然后由桥架穿管架空敷设至防爆设备旁，再用防爆挠性管接入防爆设备.敷设电气线路的沟、桥架或钢管所穿过的不同区域之间墙或楼板处的空洞应采用非燃性材料（如100#水泥砂浆或防火胶泥）严密堵塞。

近年来随着社会的不断发展，以及安全事故的不断突出。

特别是昆山大爆炸之后，人们的安全生产意识也在不断提高，危爆品环境安全隐患治理刻不容缓。

在我国诸如石油、化工、港口、煤炭和国防等许多工业部门，在生产、加工、运输和贮存的各个过程中，经常可能会有泄露或溢散出各种各样的易燃易爆气体、液体和各种粉尘及纤维情况的出现。

这类物质与空气混合后，可能成为具有爆炸危险的混合物，当混合物的浓度达到爆炸浓度范围时，一旦出现火源即会引起爆炸和发生火灾等严重事故，甚至连锁爆炸形成特大事故。

因此在这类危险环境中使用的各种设备都必须是经过专业机构认证的具有防爆性能的防爆产品。

防爆环境所有设备的使用都要经过具有丰富经营的工程公司严格按照防爆工程施工规范和验收标准安装调试后才能投入实际生产使用中。

这样才能最大限度的保障生产过程中各个环节的安全性要求。

在爆炸性危险环境中弱电系统的安装施工除了要遵守通用电工作业规范相关的国家标准和规范以外，还要遵照有关的爆炸性危险环境电气设备的安装标准与规范，在二者出现矛盾之处应以爆炸性危险环境电气设备安装标准执行。

下面就具体施工工程中的一些技术标准和施工经验加以汇总说明：一、线缆的敷设根据规范要求和实际施工经验，在易燃易爆环境车间内的配电线路设计一般都以桥架为主，钢管与电缆沟的敷设为辅，所有使用的电缆应使用阻燃电缆。

线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。

对于爆炸性气体环境中应考察易燃易爆气体的比重，如果危险气体的比重比空气轻，线缆应尽量敷设在下面（沿墙或地埋）；而对于危险气体比空气轻的环境，线缆应尽量敷设在上面（沿墙或架空）。

正常情况下，在±0.01m平面，先由室外桥架引入，进入室内后至设备附近沿墙或柱引下至电缆沟（敷设完毕后封死，以防进水和白蚁侵害），然后穿管沿地面敷设至设备旁，再用防爆挠性管接入到防爆设备。

对于高出±0.00m的平面上，电气线路基本上都是由桥架架空引入，然后由桥架穿管架空敷设至防爆设备旁，再用防爆挠性管接入防爆设备。

安防系统设计及技术要求总则1. 设计中选用的监控系统设备必须符合国家有关标准和行业标准要求，通 过国家指定检验机构审查和检验合格，防爆设备应具有防爆合格证。

2. 系统的设计应在满足防爆要求的前提下， 注重安全性、 可靠性和稳定性， 做到功能先进，易于管理、易于维护，可扩充性强。

3. 本技术要求提供的配置清单为最低配置，若变更产品，其防爆等级、技 术参数、功能要求不得低于本技术要求的配置。

4. 操作应简单实用，利用控制键盘可将系统中的任意一路图像在电视墙上 进行放大显示，对前端设备（视频采集、报警信号、数据采集、现场开 关、防爆LED 显示屏等）进行遥控。

5. 在系统授权的情况下能通过网络终端随时察看各个部位的生产情况，能 进行回放和下载历史记录。

6. 系统的设计、选型、安装应符合下列标准，如有新的标准，则应执行新 的或更高的技术标准： • 防爆标准要求• 安全防范系统通用图形符号 • 安全防范工程程序与要求 • 安全防范工程技术规范 • 民用建筑电气设计规范 • 电视监控工程程序与要求 • 工业电视系统工程设计规范 • 电器安装工程施工及验收规范 • 计算机网络规范• 民用闭路监视电视系统工程技术规范 GB50198-2001 • 安全防范系统验收规则 GA/T308-2001 • 智能建筑设计标准GB/T50314-2000*系统主要功能要求 1 、实时监视功能GB3836 1; .2-2000 GA/T74-2001 GA/T75-2001 GB 50348-2004 JGT/T16-92 GA/T 75-94 GBJ115 -98 GBJ232-92100BASE-T1）运行人员随时能够对接入控制主机的监视点的视频图像进行监视，所显示的画面是实时的（25帧/ 秒）。

所有显示器均可按预置设定的流程成组（如四画面一组）或单独自动巡视各监视区域，也可手动定点监视重要区域。

2）在每路视频图像上，均能叠加日期、时间、摄像头号、监视区域名称等。

工业电视系统工程设计规范GBJ115-87第一章总则第1.0.1 条为使工业电视系统的工程设计更好地贯彻执行党和国家的有关方针政策，做到技术先进、经济合理、安全适用和确保质量，特制定本规范。

第1.0.2 条本规范适用于工业企业新建、扩建和改建工程的一般有线传输电视信号的闭路电视系统。

对于扩建和改建工程，应从实际出发，注意充分利用原有设施。

第1.0.3 条工业电视系统的设置范围，宜遵守下列规定：一、生产过程中，凡属条件恶劣（高温、高粉尘、高噪声、强放射性辐射等），操作人员不易直接观察到而为了保证产品质量、提高生产效率、确保设备和人身安全又必须边观察边操作的生产部位，应设生产过程监视电视系统；二、根据生产管理需要，可设置企业（车间）生产调度监视电视系统；三、生产过程需要远距离传送化学成份分析结果或其他数据图表时，可设置图象信息传递电视系统；四、根据生产工艺实际需要，应设置特殊场合的工业电视系统。

第1.0.4 条工业电视系统工程设计，除应执行本规范外，尚应符合国家现行的《工业企业通信设计规范》、《工业企业通信接地设计规范》、《爆炸和火灾危险场所电力装置设计规范》等有关规定。

第二章系统设计第2.0.1 条工业电视系统的设计应符合生产工艺操作及管理的需要，并满足运行可靠、操作简单、维修方便和适应工程环境条件等要求。

第2.0.2 条工业电视系统信号制式宜符合下列规定：一、黑白工业电视信号可采用D制式，扫描方式可为随机隔行或 2 : 1隔行扫描；二、彩色工业电视信号可采用PAL －D 制式。

第2.0.3 条工业电视宜采用黑白电视系统；在对监视目标有彩色要求时，可采用彩色电视系统。

第2.0.4 条工业电视系统的图象质量指标，应符合下列规定：一、图象信息传递用的黑白工业电视系统水平清晰度，不应低于450 电视行；二、一般生产过程监视用的黑白工业电视系统水平清晰度，不应低于350 电视行；三、环境条件恶劣情况下使用的黑白工业电视系统水平清晰度，不应低于300 电视行；四、彩色工业电视水平清晰度，不应低于250 电视行。

第1章第一章概述1、省笨嘴食品视频监控项目位于市区, 本工程为安防监控系统, 包括前端系统、传输介质、后端系统三部分:2、前端设备: 主要由吸顶红外枪式摄像机、高清球型摄像机和电源组成；3、传输介质：猪舍采用五类双绞线, 外网点位与各个单体进户采用光缆进户；后端设备: 存储设备包括NVR和存储硬盘扩展柜、存储设计按照 D.CIF格式计算768Kbps。

其中：室外干线采用GYTA53型光缆, 路由利用原有弱电杆走线。

所有进出建筑物的金属套管采用原有管材、材料利旧。

笨嘴1#养殖基地屠宰车间、笨嘴2#养殖基地猪舍与办公室线管为原有, 原有管更换导线。

机房设备为原有。

为有效的组织和管理省笨嘴食品视频监控项目工程, 本着对工程项目与对甲方负责的原则, 确保工程施工质量达标, 工程进度按期完成, 使整个系统的性能指标达到规要求, 我们根据招标书与现场的具体情况, 特编制本项目工程施工组织设计。

1.1 工程概况本工程安装数字高清监控摄像机526台, 46英寸液晶拼屏9块, 新建监控中心大屏幕显示系统, 拼接控制处理系统1套, 购置系统存储设备、光纤网络传输设备、4台存储柜、26块企业级硬盘、5台服务器、11台高清解码器等。

省笨嘴食品视频监控系统的点位布设共分为3大区域, 分别是笨嘴1#养殖基地、笨嘴2#养殖基地和笨嘴屠宰厂, 共计526个监控点位, 笨嘴1#养殖基地313个监控点位、笨嘴2#养殖基地177个监控点位、笨嘴屠宰厂36个监控点位。

各区域的点位布设具体情况如下:笨嘴1#养殖基地视频监控点位表笨嘴2#养殖基地视频监控点位表笨嘴屠宰厂视频监控点位表参建单位:建设单位: 市区经济和发展改革局监理单位: 庆美工程建设监理XX公司设计单位: 拓为工程设计省分公司施工单位: 市恒海电子工程1.2 工程特点就省笨嘴食品视频监控项目工程施工而言, 工程有着显著的特点:1. 质量要求高: 基于计算机网络的多媒体监控技术应用越来越广, 市区经济和发展改革局将各点的视频信号采集、控制和管理全部纳入计算机网络统一管理, 可方便地实现远程画面实时监控和录像, 实现各部门对现场的实时查看与录像回放。

3.9.3 安全防范系统的接地母线应采用铜质线，接地端子应有地线符号标记。

接地电阻不得大于4Ω；建造在野外的安全防范系统，其接地电阻不得大于10Ω；在高山岩石的土壤电阻率大于2000Ωm时，其接地电阻不得大于20Ω。

3.9.4 高风险防护对象的安全防范系统的电源系统、信号传输线路、天线馈线以及进入监控室的架空电缆入室端均应采取防雷电感应过电压、过电流的保护措施。

3.9.5 安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电涌保护器；系统的重要设备应安装电涌保护器。

电涌保护器接地端和防雷接地装置应做等电位连接。

等电位连接带应采用铜质线，其截面积不应小于16mm2。

3.9.6 监控中心内应设置接地汇集环或汇集排，汇集环或汇集排宜采用祼铜线，其截面积不应小于35mm2。

3.9.7 不得在建筑物屋顶上敷设电缆，必须敷设时，应穿金属管进行屏蔽并接地。

3.9.8 架空电缆吊线的两端和架空电缆线路中的金属管道应接地。

3.9.9 光缆传输系统中，各光端机外壳应接地，光端加强芯、架空光缆接续护套应接地。

2 报警信号传输线的耐压不应低于AC250V，应有足够的机械强度。

铜芯绝缘导线、电缆芯线的最小截面积应满足下列要求：1）穿管敷设的绝缘导线，线芯最小截面积不应小于1.00mm2。

）线槽内敷设的绝缘导线，线芯最小截面积不应小于0.75mm2。

3）多芯电缆的单股线芯最小截面积不应小于0.50mm2。

3 视频信号传输电缆应满足下列要求：1）应根据图像信号采用基带传输或射频传输，确定选用视频电缆或射频电缆。

）所选用电缆的防护层应适合电缆敷设方式及使用环境的要求（如气候环境、是否存在有害物质、干扰源等）。

3）室外线路，宜选用外导体内径为9mm的同轴电缆，并采用聚乙烯外套。

4）室内距离不超过500m时，宜选用外导体内径为7mm的同轴电缆，且采用防火的聚氯乙烯外套。

5）终端机房设备间的连接线，距离较短时，宜选用外导体内径为3mm或5mm、且具有密编铜网外导体的同轴电缆。

监控系统工程施工规范一、总则1.1 监控系统工程施工规范是制定和执行的技术规范，目的是保证监控系统工程施工质量，确保监控设备的可靠性和稳定性，提高监控系统的使用寿命并保证工程质量。

本规范适用于各类监控系统的安装、调试和维护工作。

1.2 监控系统工程施工应符合国家相关规定，遵循工程技术标准和规范，按照工程设计图纸和合同要求进行施工，保证监控系统工程施工的顺利进行。

1.3 施工单位在施工前，应根据施工合同和设计文件，制定施工计划、组织设计、调试、工艺、安全、质量、文明施工等各项工作。

1.4 施工单位和建设单位应加强沟通和协作，做好项目管理和施工监督，确保监控系统工程施工的质量和安全。

二、施工前的准备工作2.1 施工单位应按合同要求，积极组织施工前的准备工作，包括开展项目管理和技术交底、制定施工计划和工作方案、组织施工人员和设备，准备施工材料和工具，等等。

2.2 施工单位应确保施工现场的周围环境清理干净，场地平整，施工安全通道畅通，确保施工场地的安全和整洁。

2.3 施工单位应备齐相关资质和证件，包括工程施工组织设计、安全生产许可证、职业健康安全管理体系认证证书等。

2.4 施工单位应对施工现场进行全面排查，及时修复设施损坏和安全隐患，确保施工现场的安全。

2.5 施工单位应根据监控系统工程设计图纸和相关规范，确定监控设备和布线的位置和方式，合理规划设备布局，避免设备之间的干扰和影响。

2.6 施工单位应严格按照设计要求，审查材料，对设备设施的强度、稳定性进行检测，保证施工质量。

2.7 施工单位应确定监控系统工程的监理单位，并与监理单位充分沟通，确保监理单位对工程实施的监督和检测。

三、施工的具体要求3.1 施工单位应根据施工计划，合理安排施工人员和设备，合理分工，严格按照设计要求和工艺流程进行施工作业。

3.2 施工单位应对施工现场进行严格管理，保证施工现场的秩序井然，严禁无关人员闲逛。

3.3 施工单位应对施工现场进行有效的安全保护，保证施工人员的人身安全。

电视监控系统工程施工工艺主要控制点及要求针对XX中心办公楼闭路电视监控系统工程情况特殊、质量要求高等施工特点，我们针对每个系统施工中的共性及各自特点作出相应的施工技术方案和实施大纲。

1 施工材料进场控制措施1、会同建设单位气监理单位共同对运抵到施工现场的材料进行数量和质量的检验。

2、一证实所有材料都已检验并且合格后，方可进行施工，并与甲方共同签署《验货记录》。

3、对现场检验不合格的材料，填写《不合格品通知单》并作好记录，独立堆放，通知储运部处理。

4、合格材料在施工现场存储期间，保持标志清楚、堆放整齐，防止损坏丢失。

2 电气线路敷设要求2.1 电线管敷设1．弯制保护管时，应符合以下规定：(1)管的弯成角度不应小于90。

(2)保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；当穿室外电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍。

(3)保护管弯曲处不应有凹陷、裂缝和明显的弯曲。

(4)单根保护管的直角弯不宜超过两个。

2．当保护管在遇以下情况之一时，中间应增设接线盒，接线盒的位置应便于穿线。

(1)管长度每超过30m，无弯曲。

(2)管长度每超过20m，有一个弯曲。

(3)管长度每超过15m，有两个弯曲。

(4)管长度每超过8m，有三个弯曲。

2.2 电线电缆敷设1．敷设电缆应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的摩擦；固定时松紧应适度。

2．多芯电缆的弯曲半径，不应小于其外径的6倍。

同轴电缆的弯曲半径。

不小于其外径的lO倍。

3．线缆槽敷设截面利用率≤60％，线缆穿管敷设截面利用率≤40％。

4．信号电缆与电力电缆交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。

5．在线缆跨越建筑物沉降缝、连接缝时，应在两端加接蛇形管。

6．电缆沿支架或在线槽内敷设时应在以下各处固定牢固(1)当电缆倾斜坡度超过45。

或垂直排列时，在每一个支架上(2)当电缆倾斜坡度不超过45。

中华人民共和国国家标准工业电视系统工程设计规范GBJ115-87主编部门：中华人民共和国冶金工业部批准部门：中华人民共和国国家计划委员会施行日期：1988年8月1日第一章总则第1.0.1条为使工业电视系统的工程设计更好地贯彻执行党和国家的有关方针政策，做到技术先进、经济合理、安全适用和确保质量，特制定本规范。

第1.0.2条本规范适用于工业企业新建、扩建和改建工程的一般有线传输电视信号的闭路电视系统。

对于扩建和改建工程，应从实际出发，注意充分利用原有设施。

第1.0.3条工业电视系统的设置范围，宜遵守下列规定：一、生产过程中，凡属条件恶劣（高温、高粉尘、高噪声、强放射性辐射等），操作人员不易直接观察到而为了保证产品质量、提高生产效率、确保设备和人身安全又必须边观察边操作的生产部位，应设生产过程监视电视系统；二、根据生产管理需要，可设置企业（车间）生产调度监视电视系统；三、生产过程需要远距离传送化学成份分析结果或其他数据图表时，可设置图象信息传递电视系统；四、根据生产工艺实际需要，应设置特殊场合的工业电视系统。

第1.0.4条工业电视系统工程设计，除应执行本规范外，尚应符合国家现行的《工业企业通信设计规范》、《工业企业通信接地设计规范》、《爆炸和火灾危险场所电力装置设计规范》等有关规定。

第二章系统设计第2.0.1条工业电视系统的设计应符合生产工艺操作及管理的需要，并满足运行可靠、操作简单、维修方便和适应工程环境条件等要求。

第2.0.2条工业电视系统信号制式宜符合下列规定：一、黑白工业电视信号可采用D制式，扫描方式可为随机隔行或2∶1隔行扫描；二、彩色工业电视信号可采用PAL－D制式。

第2.0.3条工业电视宜采用黑白电视系统；在对监视目标有彩色要求时，可采用彩色电视系统。

第2.0.4条工业电视系统的图象质量指标，应符合下列规定：一、图象信息传递用的黑白工业电视系统水平清晰度，不应低于450电视行；二、一般生产过程监视用的黑白工业电视系统水平清晰度，不应低于350电视行；三、环境条件恶劣情况下使用的黑白工业电视系统水平清晰度，不应低于300电视行；四、彩色工业电视水平清晰度，不应低于250电视行。

一.安防系统设计及技术要求一、总则1.设计中选用的监控系统设备必须符合国家有关标准和行业标准要求，通过国家指定检验机构审查和检验合格，防爆设备应具有防爆合格证。

2.系统的设计应在满足防爆要求的前提下，注重安全性、可靠性和稳定性，做到功能先进，易于管理、易于维护，可扩充性强。

3.本技术要求提供的配置清单为最低配置，若变更产品，其防爆等级、技术参数、功能要求不得低于本技术要求的配置。

4.操作应简单实用，利用控制键盘可将系统中的任意一路图像在电视墙上进行放大显示，对前端设备（视频采集、报警信号、数据采集、现场开关、防爆LED显示屏等）进行遥控。

5.在系统授权的情况下能通过网络终端随时察看各个部位的生产情况，能进行回放和下载历史记录。

6.系统的设计、选型、安装应符合下列标准，如有新的标准，则应执行新的或更高的技术标准：●防爆标准要求GB3836·1；.2-2000●安全防范系统通用图形符号GA/T74-2001●安全防范工程程序与要求GA/T75-2001●安全防范工程技术规范GB 50348-2004●民用建筑电气设计规范JGT/T16-92●电视监控工程程序与要求GA/T 75-94●工业电视系统工程设计规范GBJ115 -98●电器安装工程施工及验收规范GBJ232-92●计算机网络规范100BASE-T●民用闭路监视电视系统工程技术规范GB50198-2001●安全防范系统验收规则GA/T308-2001●智能建筑设计标准GB/T50314-2000二、*系统主要功能要求1、实时监视功能1）运行人员随时能够对接入控制主机的监视点的视频图像进行监视，所显示的画面是实时的（25帧/秒）。

所有显示器均可按预置设定的流程成组（如四画面一组）或单独自动巡视各监视区域，也可手动定点监视重要区域。

2）在每路视频图像上，均能叠加日期、时间、摄像头号、监视区域名称等。

3）单路、多路图像的清晰度、色调饱和度、对比度、分辨率等设置应连续可调；每一路图像可单独调整清晰度、灰度等级、色彩饱和度、分辨率。

XX化工防爆视频监控系统设计方案一、系统概述化工是高危险行业,其在实验、生产、加工、运输和贮存的各过程中，经常可能泄漏和溢散出各种各样的易燃、易爆气体、液体和各种粉尘及纤维，这类物质与空气混合后，将变成易发生爆炸危险的混合物，它周围的场所也成了程度不同的爆炸危险场所。

当易爆物的浓度达到爆炸的临界点，一旦出现引爆源便会产生爆炸、火灾等严重事故，造成人员伤亡和财产损失。

随着防爆工业电视的蓬勃发展，用现代科技手段，实现数字化远程监控是工厂发展必然之举。

极大方便了工厂安全生产和调度，提高了安全管理运行机制，有效地降低了各种安全隐患。

本方案根据单位提供的相关文件，并根据单位的实际需求，参照有关国际标准和国家标准，将实现以下目标：1、利用监视控制系统，实现部分现场巡检；2、监控易燃易爆物的泄漏状态，以及时排除泄漏故障；3、监控易燃易爆苗头的出现，以尽早尽快处置；4、监控有关人员的操作状态，尽量防止误操作及其事故的发生；5、监控某些工艺状态，判断工艺的稳定性，并尽早予以调控；6、监控事故过程，以正确判断事故的发生和发展特点，正确指挥消灭和排除事故；7、利用监控记录的已发事故过程，正确分析、处理事故善后工作。

二、系统设计1、设计原则本方案基于计算机网络的多媒体监控技术，将来自现场中易燃、易爆区域等地点的视频信号采集单元的监视、控制和管理全部纳入计算机网络统一管理，可方便地实现远程画面实时监控和录像，实现有关部门对现场的工业监控自动化。

在本方案中，主要遵循以下设计原则1、先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本单位的特点。

该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。

同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

视频安防监控系统建设暂行标准一.系统设计要求(一)规范性和实用性视频安防监控系统的设计要基于对现场的实际勘察，根据环境条件、监视对象、维护保养以及监控方式等因素统筹考虑。

系统的设计应符合有关风险等级和防护级别的要求，符合有关设计规范、设计任务及建设方的管理和使用要求。

(二)先进性和互换性视频安防监控系统的设计在技术上要具有适度超前性和设备的互换性，为系统的增容和改造留有余地。

(三)准确性视频安防监控系统要确保能在现场环境条件和所选设备条件下，对防护目标进行准确、实时的监控，能清晰显示和准确记录防护目标的的可用图像。

(四)完整性1.系统要保持图像信息和声音信息的原始完整性和实时性，即无论中间过程如何处理，应使最后显示/记录/回放的图像和声音与原始场景保持一致，即在色彩还原性、图像轮廓的还原性（灰度级）、事件后继性、声音特征等方面均与现场场景保持最大相似性（主观评价），并且后端图像和声音的实时显示与现场事件发生之间的延迟时间应在合理范围之内。

2.除（四）款第1条外，还应对现场视频探测范围有一个合理的分配，以便获得现场的完整的图像信息，减少目标区域的盲区。

3.当需要复核监视现场声音时，系统要配置声音复核装置（音频探测）。

4.联动兼容性视频安防监控系统要能与报警系统、出入口控制等系统联动。

当与其他系统联合设计时，应进行系统集成设计，各系统之间既能相互兼容又能独立工作。

并要提供相应的通信接口，以便与上位管理计算机或网络连接，形成综合性的多媒体监控网络。

二.系统设备要求(一)前端设备1.出、入境检查现场（通道）、隔离区、留置室、审讯室及需监护的停机坪、码头、站台、货物堆放场等位置安装监控摄像机。

其中，出、入境检查现场（通道）、留置室、审讯室等位置如果配备音频探头，要与同位置监控摄像机视频信号一对一同步，出、入境检查现场（通道）等位置配备报警联动装置。

2.监控摄像机等视频探测设备要保证清晰有效地探测到现场的图像，达到四级（含四级）以上图像质量等级。
