精装修工程工艺工法目录一防水施工管控要点石材干挂管控要点二墙顶防开裂管控要点三木基层防潮管控要点四湿作业（石材）铺贴管控要点五木地板安装管控要点六防水施工管控要点一防水败象案例回顾1防水施工前置条件2防水施工工艺流程3防水施工管控要点4现场问题:铝合金门窗底框无防水构造体系，致室内渗水引起地板、墙纸霉变。
现场问题:卫Th间墙根部防水施工未到位外部墙面渗水引起墙纸霉变。
现场问题:卫生间基层门槛石防水未处理到位引发渗水至卧室地板下层吊筋等安装完成反梁、砼浇筑完成前置条件土建结构试水完成管线及等电位封堵完成防水施工流程 基层清理、放线淋浴止水槛、阳台止水槛、门槛石止水槛、下水管封堵、卫生间厨房立管封堵基层修补找平阴角R角制作涂膜防水层施工闭水试验防水保护层基层清理、放线3、防水施工工艺流程（下水管封堵）3、防水施工工艺流程R角制作止水槛制作止水槛制作3、防水施工工艺流程（阳台止水反槛）门窗止水带制作地面防水施工工艺材料：地面结构层考虑到防水难度、耐久性、可操作性及可检查性，应选用单组份聚氨酯防水涂料作为地面防水材料。
墙面考虑防水层与面层材料的粘结性，应选用水泥基防水涂料。
涂刮第一遍涂膜防水层：用橡胶刮板将单组份聚氨酯防水涂料在基层表面满刮一遍，涂刮要均匀一致、不露底。
涂刮第二遍涂膜防水层：在第一遍涂膜防水层固化干燥后，进行第二遍涂刮。
平面的涂刮方向应与第一遍涂刮方向相垂直，涂刮均匀。
涂刮量与第一遍相同。
确保涂层厚度不低于 1.5mm （满足第三方抽检）。
稀撒砂粒：为使防水层（主要是聚氨酯防水涂料）与铺贴饰面层用的胶粘剂之间保持良好的粘结，在第二遍防水层完成后，随即稀撒干净、干燥的砂粒，待其粘结固化后，形成粗糙表面，增加保护层的粘结力。
注：防水涂膜层分 2~3 遍成活。
墙面防水施工工艺第一遍，先用泥刀涂装再用刷子进行 8 字型自上而下涂刷；第二遍按照同样比例的防水材料进行涂刷，涂刷方向与第一遍时垂直，确保纵横均匀涂刷。
房屋建筑工程施工全过程管理图解一、垫层施工熟悉施工图→看规划红线→复核水准点→塔吊基础施工（设集水沟）→标高测量→塔吊安装→放线（开挖线）→机械挖土→放线→人工挖土平土（机挖人清）→测量桩头标高并做标记→砸桩头（高出设计标高的0.8-1.0m那一部分）→大小应变检测（检测桩身完整性和承载力）→验槽→放线→支模→垫层混凝土浇筑养护→拆模打垫层要注意的问题有（引自相关施工现场经验共享）：1、打垫层前要控制好模板的高度、标高、平面尺寸等，基坑不能超挖，不能少挖，也不能由机械一次挖至设计标高，一定要有机挖人清的过程。
2、垫层砼在浇筑过程中要抽查垫层砼的塌落度、配合比单是否一样。
3、砼在施工时，要观察砼表面的平整度，不行叫施工单位刮尺刮平。
4、浇砼时，监理一般需要旁站。
二、基础施工基础柱定位放线→模板支撑→承台钢筋绑扎→柱筋定位→水电管线预埋设→基础混凝土浇筑→拆模→清理→基础验收→土方回填（注意回填的顺序，应在相对两侧或周围同时进行回填和夯实。
）三、主体支架搭设排水沟→集水沟→外架搭设→硬质封闭→挂安全网→外架验收四、主体工程主体柱定位放线→柱筋绑扎→抄水平→模板搭设→水电管线预埋→板筋绑扎→水电预埋→检查（垂直、几何尺寸、节点）→砼浇注→养护→拆模→清理→砼强度检测→房屋沉降观测→施工电梯基础→施工电梯安装五、砌体工程砌体放线→植筋→植筋拉拔检测→坎台支模→坎台砼→砌底砖→预制砼过梁→砌加气块→拉结筋安放→检查垂平度→窗台压顶支模→窗台压顶砼→窗台压顶拆模→砌预制砼配块→安放砼过梁→顶砌→构造柱支模→构造柱砼→构造柱拆模→清理六、抹灰技术交底→外墙挂钢丝网→湿水→灰饼→护角→洞口交接→门窗安装→湿水→抹糙面灰→抹面层灰→养护→贴砖→勾缝→清洗→门窗打胶→安装玻璃→一遍腻子→二遍腻子→打磨→底漆→一遍面漆→二遍面漆→零星收口→水电安装→洞口吊洞→油漆七、外架拆除技术交底→拉结点内拉→结构拉结点凿打→氧割结构拉结点→细石砼修补→补砖、补漆→拆除安全网→检查外立面→外墙验收→拆除外架→清理八、屋面技术交底→水电安装→吊洞→人工清理→结构闭水→基层交接→防水施工→防水闭水→防水交接→砂浆找平→保温板→PVC透气管安装→内设钢筋网→留缝宽→C20细石砼→留缝处灌油→清理九、吊顶技术交底→水电打压→弹线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→隐蔽验收→安装石膏板→刷防锈漆→安装压条→清理十、施工电梯拆除人货梯拆除→收口十一、水电技术交底→基础预埋→主体预埋→砌体开槽→安装线盒、线管、水管→补线槽→打压→安装立管→吊洞→室内穿钢丝→室内穿线→安装灯具→电测试十二、物业验收分项验收→瓷片→油漆→地坪→吊顶→塑钢门窗→户内门→进户门→橱柜→栏杆→大理石→专项验收→打压→闭水→淋水→电测试十三、交付前验收备案→预验收→整改→工地开放→整改→验收合格→收钥匙十四、交付交付许可证→确定交付时间→安全各工种人员、工具→交付→整改→交钥匙。

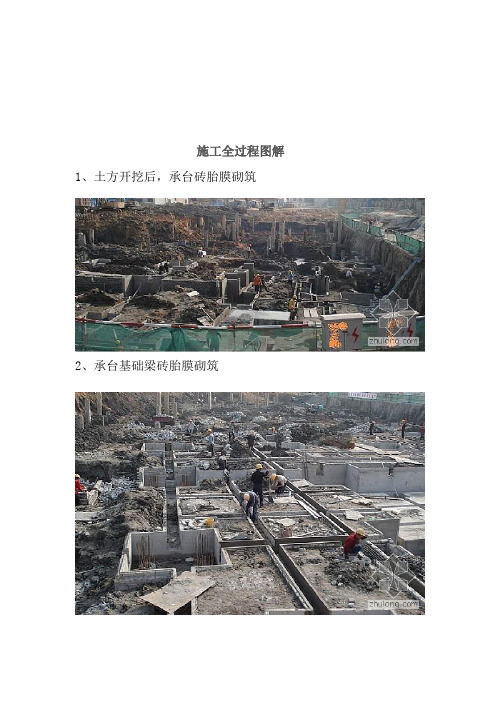

施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
43、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。
建筑模板施工工艺及质量控制措施(图解)汇报人：日期:CATALOGUE目录•施工前准备•模板制作•模板安装•混凝土浇筑•模板拆除与维护•质量控制措施•安全措施•案例分析与应用施工前准备01确保设计图纸符合规范和安全标准，防止因设计不当导致施工过程出现安全事故。
对设计图纸进行全面审核，包括各部位尺寸、标高、结构等是否合理，是否满足施工要求。
根据设计图纸，制定详细的施工方案和质量控制措施。
设计图纸审核根据施工图纸和方案，准备所需的各种建筑模板材料。
对模板材料进行质量检查，确保其符合设计要求和相关标准。
根据需要，提前对模板材料进行干燥、防虫等处理。
施工材料准备根据施工方案，对施工现场进行合理布置，确保施工道路畅通、场地整洁。
合理安排模板材料的存放位置，确保其不受损坏或污染。
对施工现场进行安全防护，确保施工过程的安全性。
施工现场布置模板制作02根据施工需求，选择适合的模板类型，如木模板、钢模板、铝合金模板等。
模板类型选择对选择的模板进行加工，包括切割、打磨、钻孔等，确保模板的尺寸和形状符合设计要求。
模板加工模板选择与加工将加工好的模板按照设计要求进行组装，形成完整的建筑结构形状。
使用定位工具对模板进行定位，确保模板的位置和角度准确。
模板拼装模板定位模板组装模板尺寸检查检查模板的尺寸是否符合设计要求，确保误差在允许范围内。
模板连接牢固性检查检查模板之间的连接是否牢固，防止在浇筑混凝土时发生位移或变形。
模板平整度检查检查模板表面的平整度，确保无凹陷、凸起等缺陷。
模板质量检查模板安装03模板定位精准对位，确定模板位置。
详细描述在模板安装前，需根据施工图纸和轴线，确定模板的平面位置和标高，确保模板与结构构件精准对位。
总结词稳定支撑，确保模板固定。
详细描述根据施工方案，选择合适的支撑体系，确保模板支撑稳固，防止在混凝土浇筑过程中发生位移或变形。
模板支撑与固定模板安装质量检查总结词严格检查，确保安装质量。
详细描述在模板安装完成后，进行全面质量检查，包括模板的平面位置、标高、垂直度、拼缝等，确保符合施工规范和设计要求。
（建筑工程管理）施工工艺框图工程名称编制范围施工工艺流程图目录施工工艺流程图（中文）-11单导梁安装大梁施工工艺框图1顶推法施工工艺框图2墩台身施工工艺框图3分离式立交桥施工工艺框图4盖梁施工工艺框图5钢筋砼管涵施工工艺框图6后张法T梁构件预制工艺框图7后张法预应力砼空心板梁预制施工工艺框图7级配砾石施工工艺框贰8级配砾石施工工艺框图9级配砾石施工工艺框壹10空心板梁施工工艺12路拌法石灰稳定土基层施工工艺框图13路基及石方爆破施工工艺框图14路基施工工艺框图15路基土方施工工艺框图16路面面层施工工艺框图贰17路面面层施工工艺框图壹18桥台基础施工工艺框图19石拱桥施工工艺框图20石灰稳定土厂拌施工工艺框图21石灰稳定土基层路拌法施工工艺框图22水泥稳定土粒料厂拌施工工艺框图23填隙碎石施工工艺框图24通道桥施工工艺框图25通道施工工艺框图26先张法预应力空心板施工工艺框27预应力钢筋混凝土箱梁施工工艺框图28预应力梁预制施工工艺框图29钻孔灌注桩工艺框图30钻孔灌注桩施工工艺框图壹31施工工艺流程图（中文）-233钢筋混凝土墩台盖梁施工工艺框图33钢筋混凝土圆管涵施工工艺框图34钢筋砼盖板涵施工工艺框图35计量流程36浆砌片石施工工艺框图42路基填方施工工艺框图43路基挖方施工工艺框图45路面基层施工工艺框图46桥梁扩大基础施工工艺框图47砼路面面层施工工艺框49现浇预应力箱梁施工工艺框图51箱涵施工工艺框图52钻孔灌注桩施工工艺框图53。
【施工技术】图文并茂，标杆项目混凝土工程施工技术管理要点！一、施工技术准备二、施工组织部署三、施工工艺流程四、质量验收标准五、常规检验试验六、质量通病防治七、安全注意事项八、红线相关规定九、特殊砼工程施工技术准备➤施工方案混凝土施工方案应由项目总工组织编制，并组织项目相关人员进行讨论和审定，确保方案的正确性和可实施性。
➤技术交底技术交底应由生产经理组织，由现场工程师编制完成。
施工前应分别对劳务管理人员和现场作业人员进行交底，杜绝方案与现场“2张皮”现象。
➤检验批划分：地下室按后浇带与变形缝划分；主楼按自然层划分，单层需要分批浇筑时，相应增加检验批；所有水平与竖向结构分开➤浇筑前，根据砼配合比通知单，到搅拌站进行开盘鉴定和随机抽查➤由技术经理组织现场工程师对模板和支架、钢筋工程、预埋管件等分项工程进行验收，合格后方能进行混凝土浇筑。
➤现场工程师提前了解浇筑时的天气情况，并制定相应的技术措施施工组织部署➤班组与交接班安排砼泵平均泵送量：Q1=QMaxαη其中：Q1——每台混凝土泵的实际平均输出量（m3/h）Qmax——每台混凝土泵的最大输出量（m /h）α ——配管条件系数，取 0.8-0.9η ——作业效率，可取 0.5-0.7经验数据：标准层一般30m³/h，底板砼40m³/h。
根据现场情况与泵车平均泵送量得出下表数据：据上表确定砼班组数、每班人数及现场工程师交接班安排➤确定罐车数和搅拌站式中：N1——砼罐车台数（台）Q1——每台泵的平均输出量（m³/h）V1——每台砼罐车容量（m³）S0——砼罐车的平均速度（km/h）L1——砼罐车的往返距离（km）T1——每台砼罐车总计停歇时间(min)注：实际浇筑应考虑每台泵现场预备2辆罐车。
➤区段划分与浇筑路线区段划分:根据浇筑能力和温度控制要求合理划分区段，确保砼浇筑的连续性，避免出现冷缝。
浇筑路线:按照由低到高、由远及近、边浇边退的原则确定砼浇筑路线；同一区域，先浇筑竖向结构后水平结构。
