瓦楞纸板检验标准

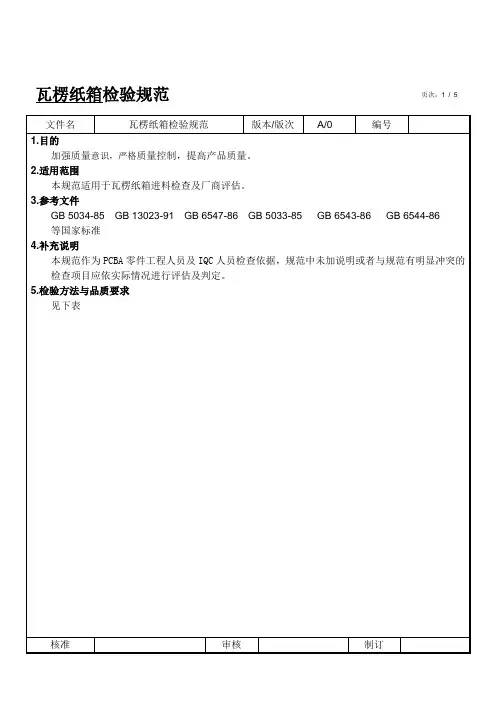

瓦楞纸箱检验规范页次：1 / 5
瓦楞纸箱检验规范页次：2 / 5
瓦楞纸箱检验规范页次：3 / 5
附表1
瓦楞纸箱检验规范页次：4 / 5
注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。

其中1类箱主要用于出口及贵重物品的运输包装；
2类箱主要用于内销产品的运输包装；
3类箱主要用于短途、低廉商品的运输包装。

附表2
其他相关试验及说明
瓦楞纸箱检验规范页次：5 / 5
1.已制成的瓦楞纸箱，根据纸箱种类及需要，应进行纸板性能试验，如有需要可进行纸箱强度试验。

2.测纸箱内尺寸时，把纸箱撑开成型、相邻而夹角成90°，量取搭接舌边以外的，构成长宽两面间的距离（内尺寸）为箱长（L）、箱宽（B），量取构成箱高的底、盖间的内距离为箱高（H）。

3.瓦楞纸箱空箱承压强度按GB 4857.4-84《运输包装件基本试验压力试验方法》的规定进行平面压力试验。

试样制备时，用胶粘带、金属钉或粘合剂封合，并将采用的方法写在试验报告内，试样数量应不少于3只。

（由供应商提供测试报告）
4.瓦楞纸箱耐冲击强度按GB 4857.5 -84《运输包装件基本试验垂直冲击跌落试验方法》的规定进行试验。

跌落高度及顺序按GB4857.5-84附录A或供需双方商定。

试样数量应不少于3只。

5.瓦楞纸箱抗转载强度按GB4857.8-85《运输包装件基本试验六角滚筒试验方法》的规定进行试验，试验强度指标按GB4857.8-85附录A或由供需双方根据货物流通情况商定。

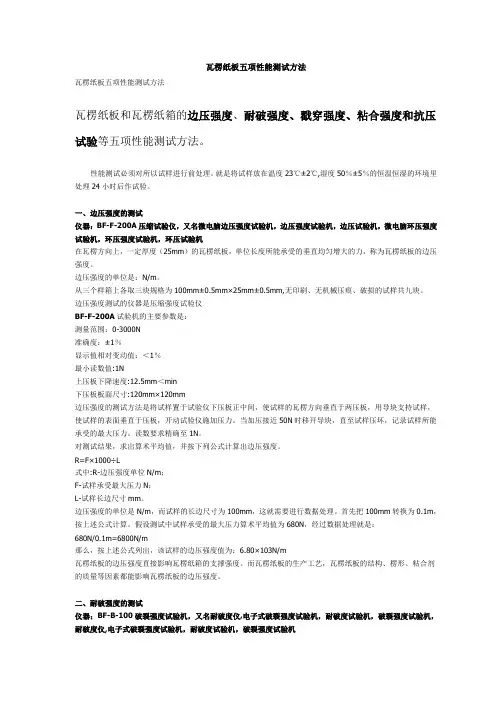

瓦楞纸板五项性能测试方法瓦楞纸板五项性能测试方法瓦楞纸板和瓦楞纸箱的边压强度、耐破强度、戳穿强度、粘合强度和抗压试验等五项性能测试方法。

性能测试必须对所以试样进行前处理。

就是将试样放在温度23℃±2℃,湿度50％±5％的恒温恒湿的环境里处理24小时后作试验。

一、边压强度的测试仪器：BF-F-200A压缩试验仪，又名微电脑边压强度试验机，边压强度试验机，边压试验机，微电脑环压强度试验机，环压强度试验机，环压试验机在瓦楞方向上，一定厚度（25mm）的瓦楞纸板，单位长度所能承受的垂直均匀增大的力，称为瓦楞纸板的边压强度。

边压强度的单位是：N/m。

从三个样箱上各取三块规格为100mm±0.5mm×25mm±0.5mm,无印刷、无机械压痕、破损的试样共九块。

边压强度测试的仪器是压缩强度试验仪BF-F-200A试验机的主要参数是：测量范围：0-3000N准确度：±1％显示值相对变动值：＜1％最小读数值:1N上压板下降速度:12.5mm＜min下压板板面尺寸:120mm×120mm边压强度的测试方法是将试样置于试验仪下压板正中间，使试样的瓦楞方向垂直于两压板，用导块支持试样，使试样的表面垂直于压板，开动试验仪施加压力。

当加压接近50N时移开导块，直至试样压坏，记录试样所能承受的最大压力。

读数要求精确至1N。

对测试结果，求出算术平均值，并按下列公式计算出边压强度。

R=F×1000÷L式中:R-边压强度单位N/m；F-试样承受最大压力N；L-试样长边尺寸mm。

边压强度的单位是N/m，而试样的长边尺寸为100mm，这就需要进行数据处理。

首先把100mm转换为0.1m，按上述公式计算。

假设测试中试样承受的最大压力算术平均值为680N，经过数据处理就是：680N/0.1m=6800N/m那么，按上述公式列出，该试样的边压强度值为：6.80×103N/m瓦楞纸板的边压强度直接影响瓦楞纸箱的支撑强度。

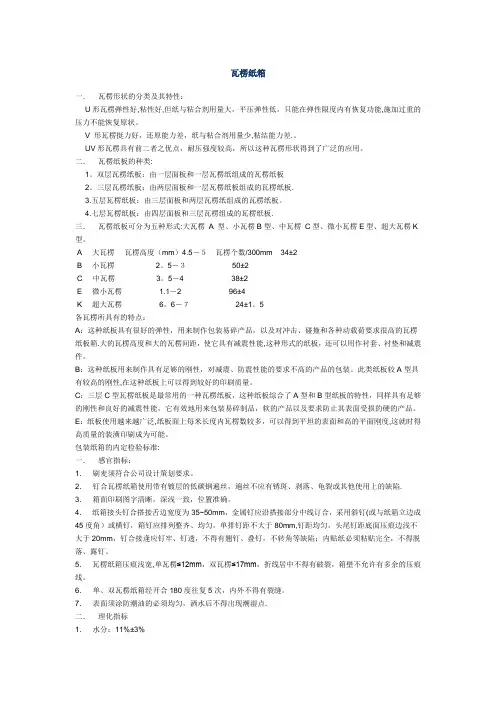

瓦楞纸箱一．瓦楞形状的分类及其特性：U形瓦楞弹性好,粘性好,但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能,施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少,粘结能力差.。

UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二．瓦楞纸板的种类:1。

双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2。

三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板.3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板.三．瓦楞纸板可分为五种形式:大瓦楞 A 型、小瓦楞B型、中瓦楞C型、微小瓦楞E型、超大瓦楞K 型。

A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞2。

5－３50±2C 中瓦楞 3。

5－4 38±2E 微小瓦楞 1.1－2 96±4K 超大瓦楞6。

6－７24±1。

5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱.大的瓦楞高度和大的瓦楞间距，使它具有减震性能,这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。

此类纸板较A型具有较高的刚性,在这种纸板上可以得到较好的印刷质量。

C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛,纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度,这就时得高质量的装潢印刷成为可能。

包装纸箱的内定检验标准:一．感官指标：1．刷麦须符合公司设计策划要求。

2．钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑、剥落、龟裂或其他使用上的缺陷. 3．箱面印刷图字清晰，深浅一致，位置准确。

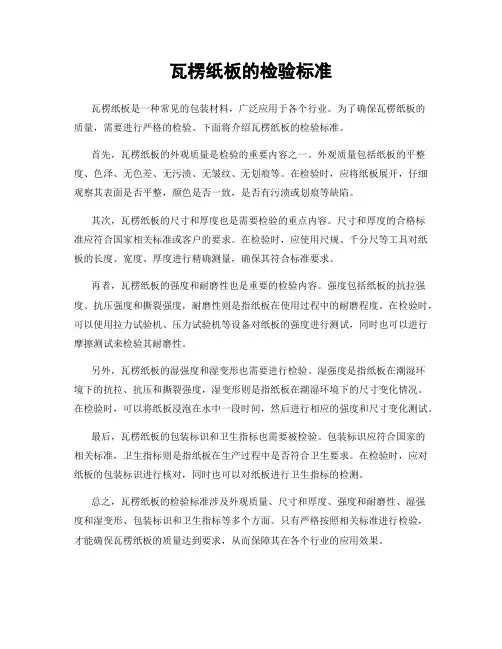

瓦楞纸板的检验标准瓦楞纸板是一种常见的包装材料，广泛应用于各个行业。

为了确保瓦楞纸板的质量，需要进行严格的检验。

下面将介绍瓦楞纸板的检验标准。

首先，瓦楞纸板的外观质量是检验的重要内容之一。

外观质量包括纸板的平整度、色泽、无色差、无污渍、无皱纹、无划痕等。

在检验时，应将纸板展开，仔细观察其表面是否平整，颜色是否一致，是否有污渍或划痕等缺陷。

其次，瓦楞纸板的尺寸和厚度也是需要检验的重点内容。

尺寸和厚度的合格标准应符合国家相关标准或客户的要求。

在检验时，应使用尺规、千分尺等工具对纸板的长度、宽度、厚度进行精确测量，确保其符合标准要求。

再者，瓦楞纸板的强度和耐磨性也是重要的检验内容。

强度包括纸板的抗拉强度、抗压强度和撕裂强度，耐磨性则是指纸板在使用过程中的耐磨程度。

在检验时，可以使用拉力试验机、压力试验机等设备对纸板的强度进行测试，同时也可以进行摩擦测试来检验其耐磨性。

另外，瓦楞纸板的湿强度和湿变形也需要进行检验。

湿强度是指纸板在潮湿环境下的抗拉、抗压和撕裂强度，湿变形则是指纸板在潮湿环境下的尺寸变化情况。

在检验时，可以将纸板浸泡在水中一段时间，然后进行相应的强度和尺寸变化测试。

最后，瓦楞纸板的包装标识和卫生指标也需要被检验。

包装标识应符合国家的相关标准，卫生指标则是指纸板在生产过程中是否符合卫生要求。

在检验时，应对纸板的包装标识进行核对，同时也可以对纸板进行卫生指标的检测。

总之，瓦楞纸板的检验标准涉及外观质量、尺寸和厚度、强度和耐磨性、湿强度和湿变形、包装标识和卫生指标等多个方面。

只有严格按照相关标准进行检验，才能确保瓦楞纸板的质量达到要求，从而保障其在各个行业的应用效果。

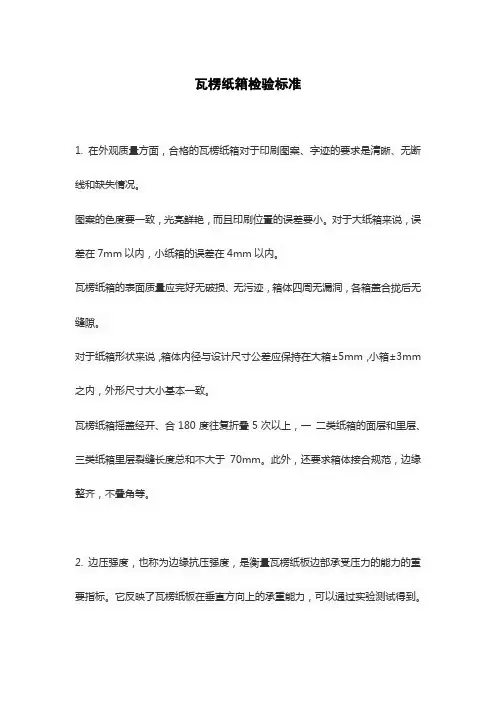

瓦楞纸箱检验标准
1. 在外观质量方面，合格的瓦楞纸箱对于印刷图案、字迹的要求是清晰、无断线和缺失情况。

图案的色度要一致，光亮鲜艳，而且印刷位置的误差要小。

对于大纸箱来说，误差在7mm以内，小纸箱的误差在4mm以内。

瓦楞纸箱的表面质量应完好无破损、无污迹，箱体四周无漏洞，各箱盖合拢后无缝隙。

对于纸箱形状来说，箱体内径与设计尺寸公差应保持在大箱±5mm，小箱±3mm 之内，外形尺寸大小基本一致。

瓦楞纸箱摇盖经开、合180度往复折叠5次以上，一二类纸箱的面层和里层、三类纸箱里层裂缝长度总和不大于70mm。

此外，还要求箱体接合规范，边缘整齐，不叠角等。

2. 边压强度，也称为边缘抗压强度，是衡量瓦楞纸板边部承受压力的能力的重要指标。

它反映了瓦楞纸板在垂直方向上的承重能力，可以通过实验测试得到。

3. 耐破强度是指瓦楞纸箱在实验条件下所能承受的垂直于试样表面的均匀增加的max压力。

这个指标对于纸箱的抗压性能有着重要的影响。

4. 戳穿强度是指用一定形状的角锥穿过纸板所需的功，它反映了纸板的抗冲击能力。

这个指标对于一些需要承受冲击和振动的应用场景来说非常重要。

5. 粘合强度是衡量瓦楞纸板粘合牢固度的重要指标。

如果粘合强度不足，会导致纸板分离，从而影响纸箱的整体质量和抗压性能。

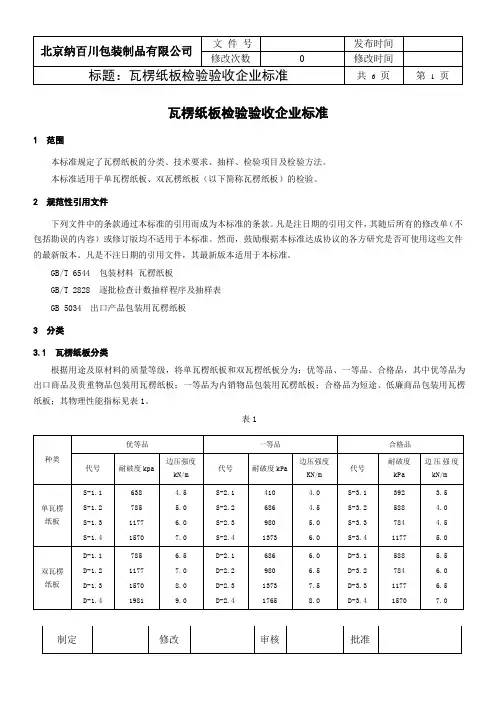

瓦楞纸板检验验收企业标准1 范围本标准规定了瓦楞纸板的分类、技术要求、抽样、检验项目及检验方法。

本标准适用于单瓦楞纸板、双瓦楞纸板（以下简称瓦楞纸板）的检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 6544 包装材料瓦楞纸板GB/T 2828 逐批检查计数抽样程序及抽样表GB 5034 出口产品包装用瓦楞纸板3 分类3.1瓦楞纸板分类根据用途及原材料的质量等级，将单瓦楞纸板和双瓦楞纸板分为：优等品、一等品、合格品，其中优等品为出口商品及贵重物品包装用瓦楞纸板；一等品为内销物品包装用瓦楞纸板；合格品为短途、低廉商品包装用瓦楞纸板；其物理性能指标见表1。

表13.2 楞型结构及其尺寸3.2.1瓦楞纸板的楞型结构及尺寸应参照表2的要求，其瓦楞形状应为UV型，或特殊约定V型3.2.2瓦楞纸板的厚度：单瓦楞纸板厚度应高于表2所规定相应楞高的下限值。

双瓦楞纸板厚度应高于表2所规定的相应两种楞高的下限值之和。

有特殊约定的，应在合同上注明，并通知检验验收人员知会。

3.2.3瓦楞纸板的宽度、长度，由供需双方协商确定。

参考值见表2规定表24 抽样4.1抽样准则外观检验抽样参照GB/T 2828。

4.2检验批以同一原材料、同一结构、同一工艺加工的瓦楞纸板为一检验批，最大批量为2.5万个。

4.3 抽样数量4.3.1外观检验抽样数见表3表3样本大小字码4.3.2检验人员抽样依据表3《样本大小字码表》的一般检查水平Ⅰ确定，如制程异常时，则依据一般检验水平Ⅱ确定。

4.3.3 根据抽样的数量及所确定的检验水平，可以查得对应的样本大小字码，并规定接收质量限AQL＝1.0后，在表5《检验结果判定表》中进行判定。

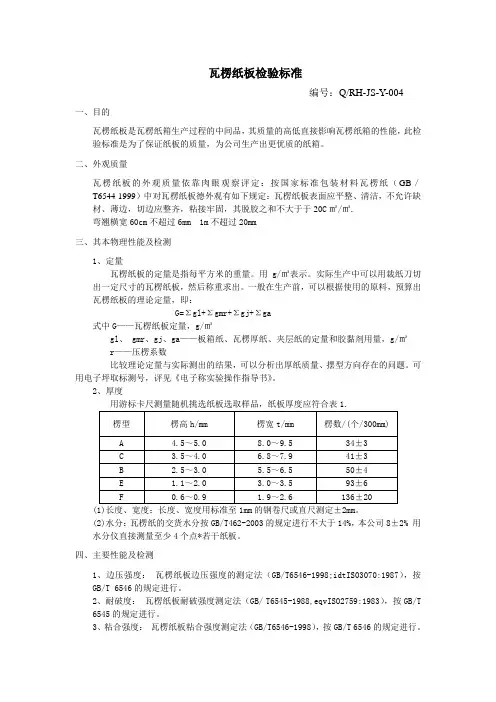

瓦楞纸板检验标准编号：Q/RH-JS-Y-004一、目的瓦楞纸板是瓦楞纸箱生产过程的中间品，其质量的高低直接影响瓦楞纸箱的性能，此检验标准是为了保证纸板的质量，为公司生产出更优质的纸箱。

二、外观质量瓦楞纸板的外观质量依靠肉眼观察评定：按国家标准包装材料瓦楞纸（GB／T6544-1999）中对瓦楞纸板德外观有如下规定：瓦楞纸板表面应平整、清洁，不允许缺材、薄边，切边应整齐，粘接牢固，其脱胶之和不大于于20C㎡/㎡.弯翘横宽60cm不超过6mm 1m不超过20mm三、其本物理性能及检测1、定量瓦楞纸板的定量是指每平方米的重量。

用g/㎡表示。

实际生产中可以用裁纸刀切出一定尺寸的瓦楞纸板，然后称重求出。

一般在生产前，可以根据使用的原料，预算出瓦楞纸板的理论定量，即：G=Σgl+Σgmr+Σgj+Σga式中G——瓦楞纸板定量，g/㎡gl、 gmr、gj、ga——板箱纸、瓦楞厚纸、夹层纸的定量和胶黏剂用量，g/㎡r——压楞系数比较理论定量与实际测出的结果，可以分析出厚纸质量、摆型方向存在的问题。

可用电子坪取标测号，评见《电子称实验操作指导书》。

2、厚度(2)水分：瓦楞纸的交货水分按GB/T462-2003的规定进行不大于14%，本公司8±2% 用水分仪直接测量至少4个点*若干纸板。

四、主要性能及检测1、边压强度：瓦楞纸板边压强度的测定法（GB/T6546-1998;idtIS03070:1987），按GB/T 6546的规定进行。

2、耐破度：瓦楞纸板耐破强度测定法（GB/ T6545-1988,eqvISO2759:1983），按GB/T6545的规定进行。

3、粘合强度：瓦楞纸板粘合强度测定法（GB/T6546-1998），按GB/T 6546的规定进行。

4、瓦楞纸的外观质量：按目测评定，最大翘曲的测定应在无外力作用下将瓦楞纸水平放置后测量，以最高点至水平面的距离为测量值。

表1为瓦楞纸板耐破度与边压强度的规定。

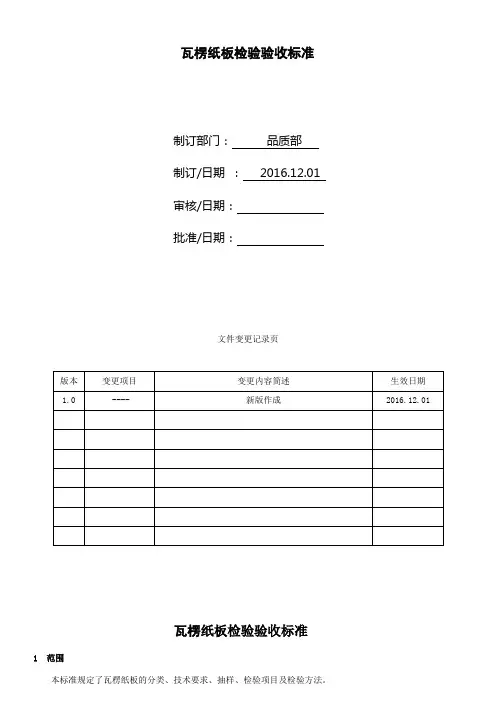

瓦楞纸板检验验收标准制订部门：品质部制订/日期：2016.12.01审核/日期：批准/日期：文件变更记录页瓦楞纸板检验验收标准1 范围本标准规定了瓦楞纸板的分类、技术要求、抽样、检验项目及检验方法。

本标准适用于单瓦楞纸板、双瓦楞纸板（以下简称瓦楞纸板）的检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 6544 包装材料瓦楞纸板GB/T 2828 逐批检查计数抽样程序及抽样表GB 5034 出口产品包装用瓦楞纸板3 瓦楞纸板代号、分类及分等3.1 代号本标准有关代号规定如下：S----单瓦楞纸板（三层瓦楞纸板）S-1.1~S-1.5----分别为单瓦楞纸板优等品的第一类-第五类；S-2.1~S-2.5----分别为单瓦楞纸板一等品的第一类-第五类；S-3.1~S-3.5----分别为单瓦楞纸板合格品的第一类-第五类；D----双瓦楞纸板（五层瓦楞纸板）D-1.1~D-1.5----分别为双瓦楞纸板优等品的第一类-第五类；D-2.1~D-2.5----分别为双瓦楞纸板一等品的第一类-第五类；D-3.1~D-3.5----分别为双瓦楞纸板合格品的第一类-第五类；3.2分类单瓦楞纸板和双瓦楞纸板按照其最小综合定量不同分为1类-5类。

3.3 分等根据用途及原材料的质量等级，将单瓦楞纸板和双瓦楞纸板分为：优等品、一等品、合格品：其中优等品为出口商品及贵重物品包装用瓦楞纸板；一等品为内销物品包装用瓦楞纸板；合格品为短途、低廉商品包装用瓦楞纸板。

其物理性能指标见表1。

表1 纸板分类/等标准3.4 楞型结构及其尺寸3.4.1瓦楞纸板的楞型结构及尺寸应参照表2的要求，其瓦楞形状应为UV型，或特殊约定V型3.4.2瓦楞纸板的厚度：单瓦楞纸板厚度应高于表2所规定相应楞高的下限值。

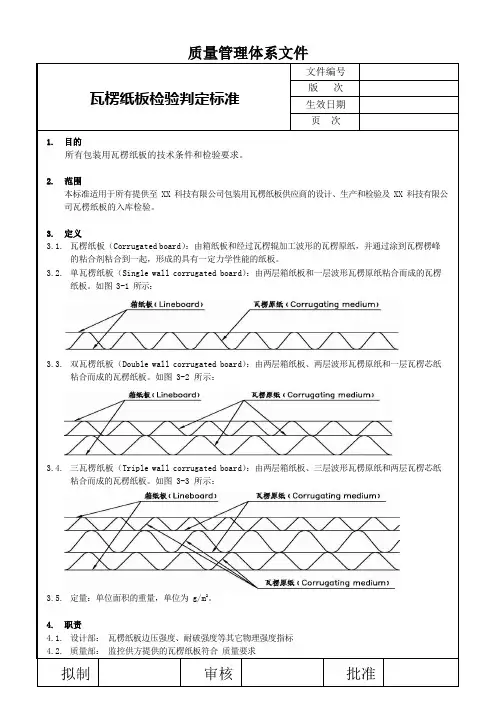

质量管理体系文件1.目的所有包装用瓦楞纸板的技术条件和检验要求。

2.范围本标准适用于所有提供至 XX 科技有限公司包装用瓦楞纸板供应商的设计、生产和检验及 XX 科技有限公司瓦楞纸板的入库检验。

3.定义3.1.瓦楞纸板（Corrugated board）：由箱纸板和经过瓦楞辊加工波形的瓦楞原纸，并通过涂到瓦楞楞峰的粘合剂粘合到一起，形成的具有一定力学性能的纸板。

3.2.单瓦楞纸板（Single wall corrugated board）：由两层箱纸板和一层波形瓦楞原纸粘合而成的瓦楞纸板。

如图 3-1 所示：3.3.双瓦楞纸板（Double wall corrugated board）：由两层箱纸板、两层波形瓦楞原纸和一层瓦楞芯纸粘合而成的瓦楞纸板。

如图 3-2 所示：3.4.三瓦楞纸板（Triple wall corrugated board）：由两层箱纸板、三层波形瓦楞原纸和两层瓦楞芯纸粘合而成的瓦楞纸板。

如图 3-3 所示：3.5.定量：单位面积的重量，单位为 g/m2。

4.职责纸板来料检验标准文件编号：版本/修改码：发放代号：发布日期：实施日期：受控状态：已受控5.1.4 瓦楞纸板结构图示说明 ● 单瓦楞纸板● 双瓦楞纸板5.1.5 粘合剂制造瓦楞纸板用的粘合剂可为淀粉粘合剂或其他具有同等效果的环保型粘合剂，不得使用硅酸钠。

5.1.6 外观允许缺陷A. 瓦楞纸板的外观表面应平整、清洁，色泽均匀，颜色为瓦楞纸板本色，在每 1m 的单张瓦楞纸板上，不应有大于 20mm 的翘曲。

B. 瓦楞纸板粘合牢固，边缘脱胶部分之和每平方米不得大于（不包含）20cm 2。

5.2. 测试方法与判定 5.2.1 定量A. 瓦楞纸板定量按照样品定量的+/-8%控制。

B. 常用瓦楞纸板制造用的箱纸板和瓦楞原纸的定量按照 5.1.1 的规定要求进行判定。

双瓦楞纸板K=K 214.7 17 6860 710±2K=A 231.3 15 6370 6.5 K=B 199.1 14 5880 6 A=A 184.9 13 5390 5.5 A=B170.6 12 4900 5 A=C 156.4 11 4410 4.5 B=B 128 9 3920 4 B=C 113.8 8 3430 3.5 B=3 99.5 7 2940 3 C=C 85.3 6 2450 2.5 W=K 184.9 13 4900 5 W=A 170.6 12 4410 4.5 W=B 128 9 3920 4 W=C113.8834203.5注：单瓦楞纸板楞型结构为 B 楞；双瓦楞纸板楞型结构均采用 B/C 楞B.1其余制造瓦楞纸板用箱纸板的定量按照 GB/T 13024-2003 的规定要求进行判定，测试结果符合GB/T 13024-2003 规定要求的为合格，反之为不合格。
