爆震传感器的作用与工作原理
爆震传感器是一种用于检测内燃机爆震情况的装置，常用于汽车工业和燃气发电等领域。
它的工作原理是利用传感器感知和测量爆震震动的参数，并将其转化为电信号进行处理。
爆震是指在内燃机工作过程中，燃烧混合气由于异常燃烧造成的冲击波。
当爆震发生时，它会导致发动机运行不稳定、功率下降、燃油消耗增加甚至引起损坏。
因此，通过检测和监控爆震情况，可以采取相应措施来避免发动机的异常运行，保护发动机和提高车辆的使用寿命。
爆震传感器通常由压电传感器和信号处理器组成。
压电传感器是一种能够将机械运动转化为电荷或电压信号的传感器。
当爆震发生时，压电传感器能够感受到振动并产生电荷或电压变化。
信号处理器是将压电传感器输出的电信号进行放大、滤波和转换的装置。
它能够将爆震信号转化为可用的数字信号，以供其他系统进行分析和处理。
通过对这一数字信号的处理，可以确定爆震的严重程度和频率，从而判断内燃机的运行状态和采取相应措施，比如调整点火正时、燃油喷射量等。
总的来说，爆震传感器通过感知和测量爆震震动的参数，将其转化为电信号，并经过处理来判断内燃机的运行状态，以及采取相应措施来避免爆震对发动机和车辆的影响。
它是一种重要的装置，能够提高内燃机的安全性和可靠性。
爆震传感器的作用与工作原理
爆震传感器是一种用来检测内燃机爆震的装置，其作用是及时发现并监测发动机的爆震现象，以保护发动机不发生严重的机械损坏。
爆震传感器的工作原理是通过检测引擎爆震振动引起的特征信号来判断是否发生爆震。
传感器通常装置在发动机上，并与其他相关系统相连。
爆震传感器可以感应到由爆震引起的振动频率和振动幅度的变化，并将这些信号传送给发动机控制单元(ECU)进行处理。
传感器的工作过程包括以下几个步骤：
1. 感应振动信号：当发动机发生爆震时，爆震传感器第一时间感应到振动信号。
2. 转换为电信号：传感器将感应到的振动转换为与振动频率和振幅成比例的电信号。
3. 传送信号至ECU：将电信号传送给发动机控制单元(ECU)进行进一步处理和分析。
4. 分析信号并作出反应：ECU根据接收到的信号判断是否发生爆震，并采取相应的措施。
例如，如果爆震发生频率超过预设阈值，ECU可以调整点火系统或燃烧参数来降低爆震的风险。
总的来说，爆震传感器通过感应爆震引起的振动信号，将其转换为电信号后传送给发动机控制单元(ECU)，从而及时检测、判断和回应发动机的爆震现象，以保护发动机的正常运行。
爆震传感器的工作原理
爆震传感器是一种用于检测内燃机爆震现象的装置，它能准确地感知发动机燃烧室内的爆震声波信号，并将其转化为电信号进行处理和分析。
其工作原理如下：
1. 声波传感：爆震传感器内部包含一个高灵敏度的麦克风或声音传感器。
当发动机燃烧室发生爆震时，会产生高频的爆震声波信号，这些声波会进入传感器内部。
2. 声波转电信号：传感器内部的声音传感器会将收到的声波信号转化为相应的电信号。
这个转换过程通常通过电阻、电容等元件实现，将声波的机械能转化为电能。
3. 信号放大：产生的电信号虽然已经与声波有对应关系，但是其能量较小，所以需要经过一个放大的过程来增强信号强度。
这一步可以通过一个放大器或电路来实现，将电信号的幅度适度放大。
4. 信号分析和判断：经过放大后的信号会被进一步处理和分析，以获取更有用的信息。
这一步可以利用数字信号处理的技术，对信号进行滤波、采样、傅立叶变换等操作，从中提取出有关爆震现象的特征参数。
5. 报警或反馈：根据经过分析的信号特征，爆震传感器可以判断发动机是否发生了爆震，如果发生了爆震，则可以触发相应的报警灯、声音或电信号，以提醒驾驶员或控制系统操作员。
同时，还可以将信号反馈给发动机控制系统，以便及时采取应
对措施，保证发动机的正常工作。
总之，爆震传感器通过感知发动机燃烧室内部的声波信号，并将其转化为电信号，经过处理和分析后判断是否发生爆震，并进行相应的警报或反馈，以确保发动机的安全和稳定运行。
点火系统之爆震传感器一、爆震传感器的作用爆震传感器的作用是将发动机爆震信号转换为电信号传送给发动机ECU,发动机ECU根据爆震信号对点火提前角进行修正，从而使点火提前角保持最佳。
爆震传感器一般安装在发动机的缸体上。
二、爆震传感器的分类压电式爆震传感器可分为共振型和非共振型两种。
三、爆震传感器的构造和工作原理1.非共振型压电式爆震传感器非共振型压电式爆震传感器是以接收加速度信号的形式来判别爆震的。
图2-4-14为这种传感器的结构，它由两个压电元件同极性相向对接，配重将加速度变换成作用于压电元件上的压力，所用的配重由一根螺栓固定于壳体上，输出电压由这两个压电元件的中央取出，构造简单，制造时不需调整。
发动机振动时，安装在发动机缸体上的爆震传感器内部配重因受振动的影响，而产生加速度，因此，在压电元件上就会受到加速时惯性力的作用，而产生电压信号。
在爆震发生时的频率及其附近，此种传感器产生的输出电压不会很大，而是具有平的输出特性，图2-4-15为非共振型压电式爆震传感器输出电压与频率的关系。
因此，必须将反应发动机振动频率的输出电压信号送至识别爆震的滤波器中，判别是否有爆震信号产生.传感器的感测频率范围设计成由零至数十千赫兹，可检测具有很宽频带的发动机振动频率。
用于不同发动机上时，只须将滤波器的过滤频率调整即可使用，而不需更换传感器，此为非共振型压电式爆震传感器的突出优点。
图2-4-16为把爆震传感器的输出信号进行滤波处理并判定爆震的程序框图实例。
2.共振型压电式爆震传感器共振型压电式爆震传感器利用产生爆震时的发动机振动频率与传感器本身的固有频率相符合时产生共振现象，来检测爆震。
在爆震时传感器输出的电压比非共振(无爆震)时的输出电压高得多，因此无需使用滤波器，即可判别有无爆震产生。
图2-4-17是共振型压电式爆震传感器的结构示意图，压电元件紧密地贴合在振荡片上，振荡片则固定在传感器的基座上，振荡片随发动机振动而振荡。
爆震传感器工作(gōngzuò)原理
爆震传感器是汽车发动机控制系统（电脑板）中常用的部件。
它的功能是检测发动机有无爆震现象，并将爆震传感器信号送入电脑板，爆震传感器按结构和控制型式有好几种，使用最多的是压电式。
它的原件是陶瓷压电晶体。
爆震传感器装在发动机的机体上，陶瓷压电晶体承受发动机振动而振荡，使其变形而产生电压信号，当发动机爆震时的震动频率与振荡片的固有频率相符合时。
压电晶体产生共振，此时压电晶体将产生最大的电压信号。
正确(zhèngquè)的点火正时对发动机性能非常重要，随着发动机转速的升高，点火必须提前，提前不足会使动力下降，过分提前可造成燃烧室过热，引起爆震，长期燃烧会加速发动机磨损甚至损坏发动机。
用了爆震传感器后就有效的抑制了爆震的发生。
爆震传感器信号主要功能是根据爆震调整点火(diǎn huǒ)正时，在电脑板维修时，这个信号故障发生率很低，往往不作测试，除非驾驶员有要求时才用到这个信号。
内容总结
（1）爆震传感器工作原理
爆震传感器是汽车发动机控制系统（电脑板）中常用的部件
（2）它的功能是检测发动机有无爆震现象，并将爆震传感器信号送入电脑板，爆震传感器按结构和控制型式有好几种，使用最多的是压电式（3）它的原件是陶瓷压电晶体
（4）爆震传感器装在发动机的机体上，陶瓷压电晶体承受发动机振动而振荡，使其变形而产生电压信号，当发动机爆震时的震动频率与振荡片的固有频率相符合时。
爆震传感器的作用与工作原理
爆震传感器是一种用于检测内燃机爆震现象的传感器，它的作用是监测发动机燃烧过程中是否发生爆震，并及时向发动机控制系统发出信号，以保护发动机的正常运行。
爆震传感器的工作原理是基于离子电流检测技术。
在发动机燃烧室内，当混合气体靠近燃烧中心时，由于温度和压力的增加，气体分子会逐渐离解成离子。
离子在电场的作用下会产生电流，这个电流的强度与离子浓度有关。
当燃烧过程中发生爆震现象时，爆震波将导致燃烧室内气体的离子浓度迅速增加，进而引起离子电流的剧烈变化。
爆震传感器对燃烧室内的离子电流进行监测，当检测到电流剧烈变化，超出了设定的阈值范围时，就会发出信号。
这个信号被传送到发动机控制系统，控制系统会根据信号的强弱及时调整点火时机、燃油喷射等参数，以避免爆震的发生。
通过实时监测爆震现象，并及时采取相应措施，爆震传感器可以保护发动机免受损坏，提高发动机的可靠性和运行效率。
需要注意的是，爆震传感器的工作原理是基于离子电流检测技术，而不同类型的发动机可能有不同的具体实现方式和参数设定方法。
此外，在使用爆震传感器时，还需要对传感器进行定期维护和检修，以保证其正常工作和准确性。

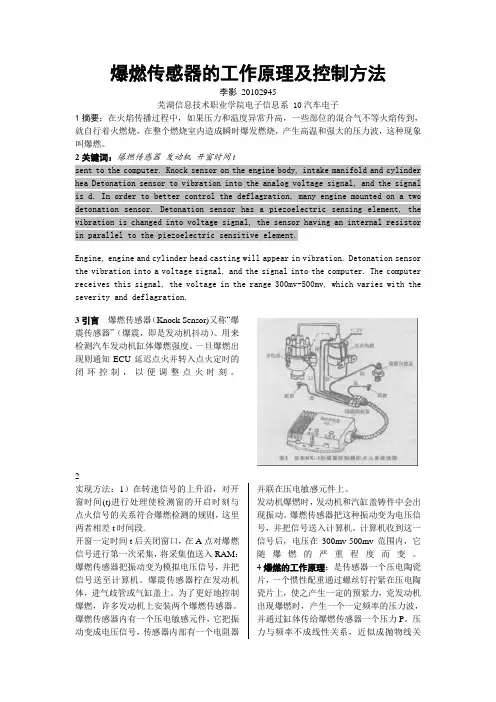

爆燃传感器的工作原理及控制方法李影20102945芜湖信息技术职业学院电子信息系 10汽车电子1摘要：在火焰传播过程中，如果压力和温度异常升高，一些部位的混合气不等火焰传到，就自行着火燃烧，在整个燃烧室内造成瞬时爆发燃烧，产生高温和强大的压力波，这种现象叫爆燃。
2关键词：爆燃传感器发动机开窗时间tsent to the computer. Knock sensor on the engine body, intake manifold and cylinder hea Detonation sensor to vibration into the analog voltage signal, and the signal is d. In order to better control the deflagration, many engine mounted on a two detonation sensor. Detonation sensor has a piezoelectric sensing element, the vibration is changed into voltage signal, the sensor having an internal resistor in parallel to the piezoelectric sensitive element.Engine, engine and cylinder head casting will appear in vibration. Detonation sensor the vibration into a voltage signal, and the signal into the computer. The computer receives this signal, the voltage in the range 300mv-500mv, which varies with the severity and deflagration.3引言爆燃传感器（Knock Sensor)又称“爆震传感器”（爆震，即是发动机抖动）。
爆震传感器工作原理爆震指的是爆燃在活塞顶部产生的异常压力和振动。
当内燃机发生爆震时，活塞在缸体内的运动将会产生一个尖锐且高频的声波。
爆震传感器的主要作用是检测并测量这些声波信号，以便电脑系统能够通过调整点火时机或燃油喷射量来避免引擎爆震，从而保护汽车发动机。
1.基本原理：爆震传感器利用压电效应来转换爆震声波为电信号。
当传感器受到爆震声波的压力变化时，内部的压电材料会产生电荷，从而产生电流。
这个电流信号被放大并传递给汽车电脑系统进行处理。
2.结构组成：爆震传感器通常由压电探头和信号处理器组成。
压电探头是爆震传感器最重要的部件，它采用了一种特殊的压电水晶材料（如石英或陶瓷）。
信号处理器则负责对传感器输出的电流信号进行放大、滤波和处理。
3.工作流程：当爆震声波传至引擎缸体内时，压电探头会受到爆震压力的作用，导致压电材料内部的晶格结构发生微小的形变。
这种形变会转化为电荷，产生微弱的电流。
传感器将这个电流信号传递给信号处理器处理，并转化为数字信号。
4.数据处理：信号处理器会对传感器输出的电流进行放大和滤波处理，以消除噪声干扰，并使信号更加稳定和准确。
处理后的电流信号会被转化为数字信号，并传递给汽车电脑系统。
5.爆震检测：汽车电脑系统会根据传感器输出的数字信号进行爆震的实时监测。
通过分析信号的振幅、频率和变化趋势，电脑系统能够判断是否存在爆震现象。
6.控制应用：当电脑系统检测到爆震发生时，它会通过调整引擎的点火时机或燃油喷射量来防止进一步的爆震，保护发动机。
爆震传感器在现代汽车引擎中扮演着重要的角色。
它可以及时检测到爆震的发生并向电脑系统报告，从而保护发动机不受损害。
通过精确的爆震监测和控制，汽车的燃油经济性、排放性能和动力输出能力可以得到优化，提高了整车的可靠性和耐久性。
惊！爆震传感器到底是个什么鬼...什么是爆震？发动机的燃烧十分复杂，所以需要有相当精确的设计与控制，稍有一点控制失误或是失常，便会造成不正常燃烧，而“爆震”就是一种不正常燃烧。
简单的说，爆震是不正常燃烧所导致的燃烧室内压力失常。
无论是汽油机还是柴油机，工作原理都是吸入混合燃气（柴油机吸入的是空气）——压缩——燃烧做功——排气这四个冲程的作用，实现发动机周而复始的运转。
当发动机吸入燃油蒸汽与空气的混合物后，在压缩行程还未到达设计的点火位置、种种控制之外的因素却导致燃气混合物自行点火燃烧、此时，燃烧所产生的巨大冲击力与活塞运动的方向相反、引起发动机震动，这种现象称为爆震。
爆震又分为有感爆震与无感爆震两种，有感爆震通常会引起发动机抖动、甚至车身也明显地发生抖动，无感爆震主要的表现是发动机噪音加大。
爆震对于发动机来说是非常有害的现象，主要的害处是：发动机动力下降、油耗增加、噪音加大、汽车舒适性变差、排放恶化（车内车外都能闻到严重的怪味、有时一辆车的污染可以相当于200多辆车正常状态时所产生的污染、严重影响驾驶员本人和乘客的身体健康），最为严重的时候会引起敲缸、发动机熄火以及发动机机械部件破坏，给车主带来巨大的经济损失。
爆震传感器的概念爆震传感器是汽车发动机控制系统（电脑板）中常用的部件。
它的功能是检测发动机有无爆震现象，并将爆震传感器信号送入电脑板。
爆震传感器装在发动机的机体上，感受发动机振动，从而产生电压信号，当发动机爆震时的震动频率与传感器固有频率相符合时，产生共振，此时将产生最大的电压信号。
发动机工作时因点火时间提前过度（点火提前角）、发动机的负荷、温度及燃料的质量等影响，会引起发动机爆震。
正确的点火正时对发动机性能非常重要，随着发动机转速的升高，点火必须提前，提前不足会使动力下降，过分提前可造成燃烧室过热，引起爆震。
发生爆震时，由于气体燃烧在活塞运动到上止点之前，轻者产生噪音及降低发动机的功率，重者会损坏发动机的机械部件。
