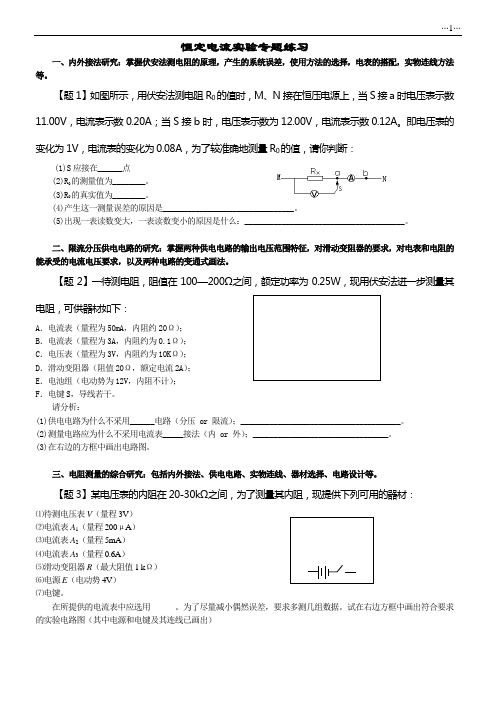

恒定电流实验专题练习一、内外接法研究：掌握伏安法测电阻的原理，产生的系统误差，使用方法的选择，电表的搭配，实物连线方法等。
的值时，M、N接在恒压电源上，当S接a时电压表示数11.00V，【题1】如图所示，用伏安法测电阻R电流表示数0.20A；当S接b时，电压表示数为12.00V，电流表示数0.12A。
即电压表的变化为1V，的值，请你判断：电流表的变化为0.08A，为了较准确地测量R(1)S应接在______点(2)R0的测量值为________。
(3)R0的真实值为________。
(4)产生这一测量误差的原因是________________________________。
(5)出现一表读数变大，一表读数变小的原因是什么：_______________________________________。
二、限流分压供电电路的研究：掌握两种供电电路的输出电压范围特征，对滑动变阻器的要求，对电表和电阻的能承受的电流电压要求，以及两种电路的变通式画法。
【题2】一待测电阻，阻值在100—200Ω之间，额定功率为0.25W，现用伏安法进一步测量其电阻，可供器材如下：A．电流表（量程为50mA，内阻约20Ω）；B．电流表（量程为3A，内阻约为0.1Ω）；C．电压表（量程为3V，内阻约为10KΩ）；D．滑动变阻器（阻值20Ω，额定电流2A）；E．电池组（电动势为12V，内阻不计）；F．电键S，导线若干。
请分析：(1)供电电路为什么不采用______电路（分压 or 限流）；_______________________________________。
(2)测量电路应为什么不采用电流表_____接法（内 or 外）；_________________________________。
(3)在右边的方框中画出电路图。
三、电阻测量的综合研究：包括内外接法、供电电路、实物连线、器材选择、电路设计等。
【题3】某电压表的内阻在20-30kΩ之间，为了测量其内阻，现提供下列可用的器材：⑴待测电压表V（量程3V）⑵电流表A1（量程200μA）⑶电流表A2（量程5mA）⑷电流表A3（量程0.6A）⑸滑动变阻器R（最大阻值1 kΩ）⑹电源E（电动势4V）⑺电键。

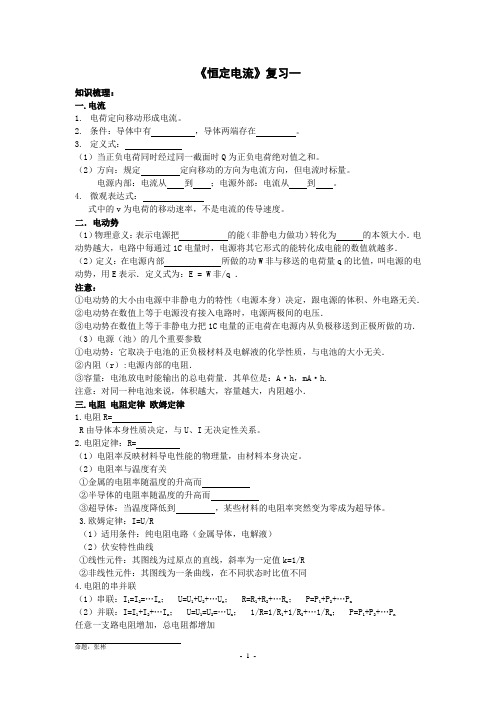

《恒定电流》复习一知识梳理：一.电流1.电荷定向移动形成电流。
2.条件：导体中有，导体两端存在。
3.定义式：（1）当正负电荷同时经过同一截面时Q为正负电荷绝对值之和。
（2）方向：规定定向移动的方向为电流方向，但电流时标量。
电源内部：电流从到；电源外部：电流从到。
4.微观表达式：式中的v为电荷的移动速率，不是电流的传导速度。
二．电动势（1）物理意义：表示电源把的能（非静电力做功）转化为的本领大小．电动势越大，电路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多．（2）定义：在电源内部所做的功W非与移送的电荷量q的比值，叫电源的电动势，用E表示．定义式为：E = W非/q ．注意：①电动势的大小由电源中非静电力的特性（电源本身）决定，跟电源的体积、外电路无关．②电动势在数值上等于电源没有接入电路时，电源两极间的电压．③电动势在数值上等于非静电力把1C电量的正电荷在电源内从负极移送到正极所做的功．（3）电源（池）的几个重要参数①电动势：它取决于电池的正负极材料及电解液的化学性质，与电池的大小无关．②内阻（r）:电源内部的电阻．③容量：电池放电时能输出的总电荷量．其单位是：A·h，mA·h.注意：对同一种电池来说，体积越大，容量越大，内阻越小．三.电阻电阻定律欧姆定律1.电阻R=R由导体本身性质决定，与U、I无决定性关系。
2.电阻定律：R=（1）电阻率反映材料导电性能的物理量，由材料本身决定。
（2）电阻率与温度有关①金属的电阻率随温度的升高而②半导体的电阻率随温度的升高而③超导体：当温度降低到，某些材料的电阻率突然变为零成为超导体。
3.欧姆定律：I=U/R（1）适用条件：纯电阻电路（金属导体，电解液）（2）伏安特性曲线①线性元件：其图线为过原点的直线，斜率为一定值k=1/R②非线性元件：其图线为一条曲线，在不同状态时比值不同4.电阻的串并联（1）串联：I1=I2= (I)n； U=U1+U2+…Un； R=R1+R2+…Rn； P=P1+P2+…Pn（2）并联：I=I1+I2+ (I)n； U=U1=U2=…Un； 1/R=1/R1+1/R2+…1/Rn； P=P1+P2+…Pn任意一支路电阻增加，总电阻都增加四.电功电功率电热1.电功：W=qU=UIt 电功率：P=W/t=UI 焦耳定律：Q=2.电功与电热关系（1）纯电阻电路：W=Q=Pt=UIt=I2Rt=(U2/R)t P=P热=UI=I2R=U2/R （2）非纯电阻电路(以电动机为例)W=UIt Q=I2Rt W=Q+E机W>QP=UI P热=I2R P=P热+P机P>P热例1：如图所示，两段材料相同、长度相等、但横截面积不等的导体接在电路中，总电压为U，则.（）①通过两段导体的电流相等②两段导体内的自由电子定向移动的平均速率不同③细导体两端的电压U1大于粗导体两端的电压U2④细导体内的电场强度大于粗导体内的电场强度A.①B.①②C.①②③D.①②③④变式1．来自质子源的质子（初速度为零），经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流。
张丹荣学案恒定电流练习题大连市物理名师工作室 门贵宝 2014.02.21一．单选题1、在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为 （ ）A ．0.1AB ．0.2AC ．0.3AD ．0.5A2、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为（ ） A ．1:1 B ．1:16 C ．64:1 D ．1:64 3、如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则说法正确的是（ ） A 、R 1：R 2 =1：3 B 、 R 1：R 2 =3：1C 、 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 、 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ）Ａ. 电流表中断路，Ｌ１和Ｌ２都完好 Ｂ. Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ. Ｌ２灯丝断路，电流表和Ｌ１都完 Ｄ. Ｌ１和Ｌ２灯丝都断路，而电流表完好5.如图所示的电路中, U =120 V, 滑动变阻器R 2的最大值为 200Ω,R 1=100Ω.当滑片P 滑至R 2的中点时，a 、b 两端的电压为（ ）A.60 VB.40 VC.80 VD.120 V6．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ）A ．电灯L 更亮，安培表的示数减小B ．电灯L 更亮，安培表的示数增大C ．电灯L 变暗，安培表的示数减小D ．电灯L 变暗，安培表的示数增大7、如图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是 ( )A ．4 W ，8 WB ．2 W ，4 WC ．4 W ，6 WD ．2 W ，3 W8、如右图所示电路中，电源内阻不能忽略，R 1＝10Ω，R 2＝8Ω，当开关S 接A时，电流表的示数为0.2A ，当开关S 接B 时，电流表的示数可能为：( )A 、0.19AB 、0.22AC 、0.25AD 、0.28A9．(2009·镇江模拟)如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05Ω.电流表和电压表均为理想电表，只接通S 1时，电流表示数为10A ，电压表示数为12V ，再接通S 2，启动电动机工作时，电流表示数变为8A ，则此时通过启动电动机的电流是 ( )A ．2AB ．8AC ．50AD ．58A10．如下图所示，电源电动势为4V ，当接通K 时，灯L 1和L 2均不亮，用电压表测得U ab ＝0，U bc ＝0，U cd ＝U ad ＝4V .由此可知断路处是 ( )A ．灯L 1B ．灯L 2C ．灯L 1和L 2D ．变阻器R11．汽车电动机启动时车灯会瞬时变暗．如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10A ，电动机启动时电流表读数为58A.若电源电动势为O12.5V ，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ）A ．35.8WB ．43.2WC ．48.2WD ．76.8W12．有四盏灯，接入如图电路中，L 1和L 2都标有“220V ,100W ”字样，L 3和L 4都标有“220V,40W ”字样，把电路接通后，最暗的灯将是 ( )A ．L 1B ．L 2C ．L 3D ．L 413．(2010·韶关模考)在如图所示的电路中，R 1、R 2、R 3均为可变电阻．当开关S 闭合后，两平行金属板MN 中有一带电液滴正好处于静止状态．为使带电液滴向上加速运动，可采取的措施是 ( )A ．增大R 1B ．减小R 2C ．减小R 3D ．增大MN 间距14．如图所示，电路中的电阻均为1Ω，电源电动势为3V ，内阻为0.5Ω，电流表、电压表均为理想电表，则此时电流表、电压表的读数分别是 ( )A ．3A 、3VB ．1.5A 、1.5VC ．3A 、1.5VD ．1.5A 、3V二．多选题15．下列说法正确的是 ( )A ．由R ＝U I知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比 B ．比值U I 反映了导体阻碍电流的性质，即电阻R ＝U IC ．导体中电流越大，导体电阻越小D ．由I ＝U R知，通过一段导体的电流跟加在它两端的电压成正比 16．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I 的关系图线，下列说法中正确的是 ( )A ．路端电压都为U 0时，它们的外电阻相等B ．电流都是I 0时，两电源的内电压相等C ．电源甲的电动势大于电源乙的电动势D ．电源甲的内阻小于电源乙的内阻17．(2009·武汉模拟)两个相同的小量程电流表表头分别改装成两个电流表A 1、A 2.已知电流表A 1量程大于A 2的量程，改装好后把它们按图接入电路，则 ( )A ．电流表A 1的读数大于电流表A 2的读数B ．电流表A 1的读数等于电流表A 2的读数C ．电流表A 1的偏转角等于电流表A 2的偏转角D ．电流表A 1的偏转角小于电流表A 2的偏转角18．在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<R v ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好19、一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时下述正确的是 ( )A ．电动机所消耗的电功率IUB ． t 秒内所产生的电热为IUtC ．t 秒内所产生的电热为I 2Rt D. t 秒内所产生的机械能为I （U －IR ）t20、下列各种说法中正确的是（ ）A ．电流的定义式q I t=，适用于任何电荷的定向移动形成的电流。

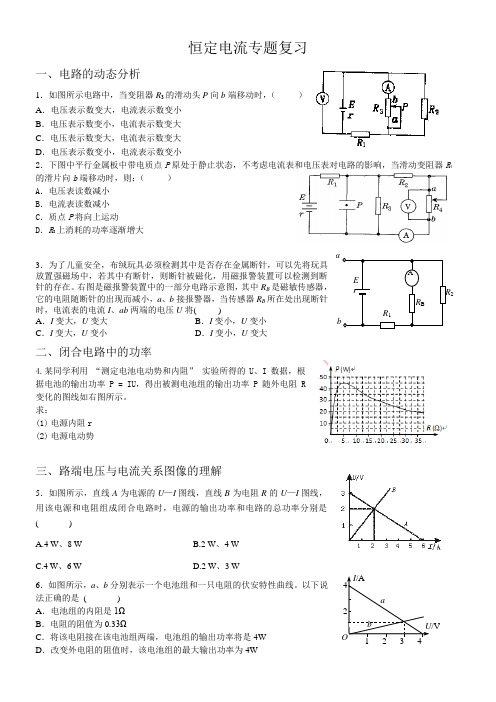

恒定电流专题复习一、电路的动态分析1．如图所示电路中，当变阻器R 3的滑动头P 向b 端移动时，（ ） A ．电压表示数变大，电流表示数变小 B ．电压表示数变小，电流表示数变大 C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小2．下图中平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R 4的滑片向b 端移动时，则：（ ） A ．电压表读数减小 B ．电流表读数减小C ．质点P 将向上运动D ．R 3上消耗的功率逐渐增大 3．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在。
右图是磁报警装置中的一部分电路示意图，其中R B 是磁敏传感器，它的电阻随断针的出现而减小，a 、b 接报警器，当传感器R B 所在处出现断针时，电流表的电流I 、ab 两端的电压U 将( ) A ．I 变大，U 变大 B ．I 变小，U 变小 C ．I 变大，U 变小 D ．I 变小，U 变大二、闭合电路中的功率4.某同学利用 “测定电池电动势和内阻” 实验所得的U 、I 数据，根据电池的输出功率P = IU ，得出被测电池组的输出功率P 随外电阻R 变化的图线如右图所示。
求：(1) 电源内阻r (2) 电源电动势三、路端电压与电流关系图像的理解5．如图所示，直线A 为电源的U —I 图线，直线B 为电阻R 的U —I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是( ) A.4 W 、8 W B.2 W 、4 W C.4 W 、6 WD.2 W 、3 W6．如图所示，a 、b 分别表示一个电池组和一只电阻的伏安特性曲线。
以下说法正确的是 ( )A ．电池组的内阻是1ΩB ．电阻的阻值为0.33ΩC ．将该电阻接在该电池组两端，电池组的输出功率将是4WD ．改变外电阻的阻值时，该电池组的最大输出功率为4W2/V四、电动机功率问题7．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍（g=10m/s2），则此电动机的内阻是（）A．4.8ΩB．3.2ΩC．1.6ΩD．0.4Ω8．利用电动机通过如图12所示的电路提升重物，已知电源电动势E＝6 V，电源内阻r＝1 Ω，电阻R＝3 Ω，重物质量m＝0.10 kg，当将重物固定时，电压表的示数为 5 V，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5 V，求重物匀速上升时的速度大小(不计摩擦，g取10 m/s2)．五、电表的改装9．电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应一个Ω的分压电阻,该电压表的内阻为Ω;若把它改装成量程为3A的电流表,应联一个Ω的分流电阻,该电流表的内阻为Ω10.所示，甲为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的伏安特征曲线。
物理恒定电流试题及答案一、选择题（每题4分，共20分）1. 恒定电流的电流强度是指：A. 单位时间内通过导体横截面的电荷量B. 单位时间内通过导体横截面的电荷量的平均值C. 导体两端的电压D. 导体两端的电压与电流的比值答案：B2. 欧姆定律中，电阻R与电流I和电压U的关系是：A. R = U/IB. R = I/UC. R = U + ID. R = U - I答案：A3. 在串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A4. 并联电路中，各电阻两端的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A5. 根据焦耳定律，电阻R在电流I和时间t内产生的热量Q是：A. Q = I^2RtB. Q = IRtC. Q = Rt/ID. Q = I/Rt答案：A二、填空题（每题4分，共20分）6. 电流的单位是______，符号为______。
答案：安培；A7. 电压表的内阻______，电流表的内阻______。
答案：很大；很小8. 在电路中，电源的电动势与______成正比，与______成反比。
答案：电流；电阻9. 电容器的电容C与电容器两极板之间的电压U和电荷量Q的关系是：C = ______。
答案：Q/U10. 理想变压器的原副线圈匝数比为N1:N2，则电压比为______，电流比为______。
答案：N1/N2；N2/N1三、计算题（每题10分，共60分）11. 一个电阻值为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。
答案：根据欧姆定律，U = IR = 2A × 10Ω = 20V。
12. 一个电容器的电容为2μF，两极板间的电压为300V，求电容器所带的电荷量。
答案：根据电容的定义，Q = CU = 2 × 10^-6 F × 300V = 6 ×10^-4 C。
13. 一个串联电路由两个电阻组成，分别为R1 = 20Ω和R2 = 30Ω，电路两端电压为12V，求通过R1的电流。

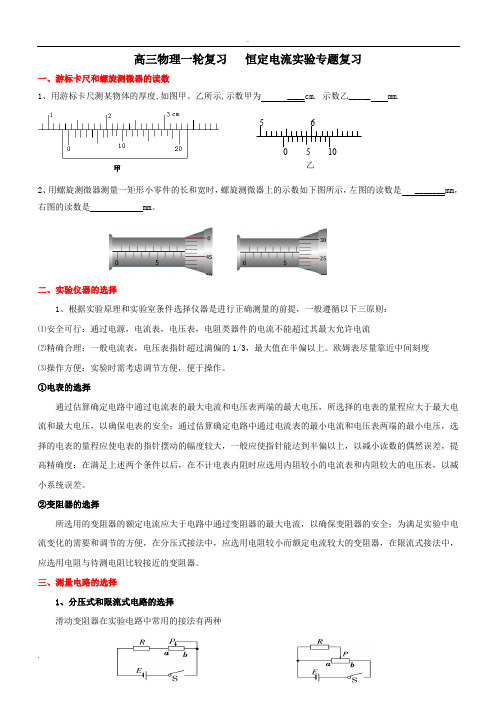

高三物理一轮复习 恒定电流实验专题复习一、游标卡尺和螺旋测微器的读数1、用游标卡尺测某物体的厚度,如图甲、乙所示,示数甲为 ____cm. 示数乙_____ mm.2、用螺旋测微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如下图所示，左图的读数是 _______mm ，右图的读数是 mm 。
二、实验仪器的选择1、根据实验原理和实验室条件选择仪器是进行正确测量的前提，一般遵循以下三原则： ⑴安全可行：通过电源，电流表，电压表，电阻类器件的电流不能超过其最大允许电流⑵精确合理：一般电流表，电压表指针超过满偏的1/3，最大值在半偏以上。
欧姆表尽量靠近中间刻度 ⑶操作方便：实验时需考虑调节方便，便于操作。
①电表的选择通过估算确定电路中通过电流表的最大电流和电压表两端的最大电压，所选择的电表的量程应大于最大电流和最大电压，以确保电表的安全；通过估算确定电路中通过电流表的最小电流和电压表两端的最小电压，选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度；在满足上述两个条件以后，在不计电表内阻时应选用内阻较小的电流表和内阻较大的电压表，以减小系统误差。
②变阻器的选择所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，应选用电阻与待测电阻比较接近的变阻器。
三、测量电路的选择1、分压式和限流式电路的选择滑动变阻器在实验电路中常用的接法有两种甲51056 乙分压式和限流式电路的选择:（1）、若要求使某部分电路的电压或电流变化范围较大，且从零开始连续可调，此时必须用分压电路. （2）、如果实验提供的电压表、电流表的量程或电阻允许通过的最大电流较小，当采用限流接法时，无论怎样调节，电路中的电流还是会超过最大电流，这时也要用分压接法.（3）、若负载电阻的阻值Rx 远大于变阻器总电阻R ，调节变阻器几乎不起作用，须用分压电路。
高二物理3-1《恒定电流》复习一、选择题（1-4为单项选择题，5-7为多项选择题）1．如图所示电路中，当滑动变阻器的滑动触头向下滑动时，A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮2.一同学在某电路中接上两个毫安表和两个相同的电压表，如图所示，毫安表1的读数I1＝100mA，毫安表2的读数I2＝99mA，电压表V1的读数U1＝10V，则电压表V2的读数应为（）A. 0．01VB. 1VC. 0．1VD. 10V3.如图所示，闭合电键S，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变暗，电流表读数变小，则故障可能是（）A．R1断路B．R2断路C．R3短路 D．R4短路4.如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小。
当开关S闭合且没有光照射时，电容器C不带电。
当用强光照射R4且电路稳定时，则与无光照射时比较（）A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大的电流变大，电源提供的总功率变小D．通过R5.如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是()A．灯泡L变亮B．电流表读数变小，电压表读数变大C．电容器C上电荷量增加D．电源的输出功率变小D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘0.400 A处6．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施()A．其他条件不变，使电容器两极板缓慢靠近B．其他条件不变，使电容器两极板缓慢远离C．其他条件不变，将变阻器的滑片缓慢向左移动D．其他条件不变，将变阻器的滑片缓慢向右移动7.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是( )A．当R2＝R1＋r时，R2上获得最大功率B．当R2＝R1＋r时，R1上获得最大功率C．当R2＝0时，R1上获得最大功率D．当R2＝0时，电源的输出功率最大二、非纯电阻电路8.如图2所示，用直流电动机提升重物，重物的质量m=50kg，电源供电电压为110V，不计各处摩擦，当电动机以v=0.9m/s的恒定速度向上提升重物时，电路中的电流为5A，则电动机线圈的电阻为多少？（g取10m/s2）9．有一起重机用的是直流电动机，如图所示，其内阻r＝0.8Ω，线路电阻R＝10Ω，电源电压U＝150V，伏特表的示数为110V，求：(1)通过电动机的电流；(2)输入到电动机的功率P入；(3)电动机的发热功率P r，电动机输出的机械功率．三、实验题（一）用伏安法测电阻10.在测定金属丝电阻的实验中，为提高测量精确度，减小误差，需要确定电流表采用内接法还是外接法。
第八章 恒定电流专题复习（二）一、选择题（至少有一个选项是正确的）1、如图所示的电路，A 、B 、C 为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P 向上移动时（ ） ①A 灯变亮，B 和C 灯都变暗②A 灯变亮，B 灯变暗，C 灯变亮 ③电源释放的总电功率增大，电源的供电效率升高④电源输出的电功率增大，电源的供电效率降低A ．①③B ．①④C ．②③D ．②④ 2、有两个相同的电流计改装成的量程不同的电流表A 1和A 2，A 1的量程是A 2的2倍，则 （A ）若串联起来，两表指针偏角θ1 <θ2，两表示数相等。
（B ）若串联起来，两表指针偏角相等 ，A 1表示数大于A 2表示数。
（C ）若并联起来，两表指针偏角相等 ，A 1表示数大于A 2表示数。
（D ）若并联起来，两表指针偏角θ1 >θ2 ，两表示数相等。
3、手电筒里的两节干电池，已经用过较长时间，灯泡只发很微弱的光，把它们取出来用电压表测电压，电压表示数很接近3V ，再把它们作为一台式电子钟的电源，电子钟能正常工作。
下面说法中正确的是：（ ）（A ）这两节干电池的电动势减小了很多 （B ）这两节干电池的内电阻增加了很多 （C ）这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小（D ）这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小4、一直流电动机与阻值R=9Ω的电阻串联接在电源上，电源电动势E=20V ，内阻r=1Ω，用理想伏特表测出电动机两端电压U=10V ，已知电动机线圈电阻R M =1Ω，则 （A ）通过电动机的电流为10A（B ）电动机的输入功率为100W （C ）电动机发热消耗的功率为1W（D ）电动机输出功率为9W5、如图15-3所示是研究闭合电路和的内电压、外电 压的电动势之间的关系的实验装置，关于两个电压表 的极性，下列说法中正确的是：（ ）（A ）a 和c 分别为电压表V 1和V 2的正极（B ）a 和c 分别为电压表V 1和V 2的负极（C ）a 为电压表V 1的正极，c 为电压表V 2的负极（D ）a 为电压表V 1的负极，c 为电压表V 2的正极6、一太阳能电池板，测得它的开路电压为800mV ，短路电流为40mA ，若将该电池板与一阻值为20Ω，的电阻器连成一闭合电路，则它的路端电压是：（ ） （A ）0.20V （B ）0.10V （C ）0.40V （D ）0.30VB7、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10档”，测量时，指针指到100与200刻度的正中间，可以确定：（A）R=150Ω（B）R=1500Ω（C）1000Ω<R<1500Ω（D）1500Ω<R<2000Ω8、在如15-4图所示电路中，当变阻器R3的滑动头P向b端移动时：（）A 电压表示数变大，电流表示数变小B 电压表示数变小，电流表示数变大C 电压表示数变大，电流表示数变大D 电压表示数变小，电流表示数变小9、在室内照明电路上接用一个电炉后，发现电灯变暗了，这是因为：（）（A）电炉从电灯上分出了一部分电流（B）输电线上电压降增大，电灯两端的电压下降（C）电炉的额定电压大于电灯的额定电压（D）原来电灯上的电压有一部分给了电炉10、鸟儿落在11万伏的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为：（）（A）鸟有耐高压的天性（B）鸟脚是干燥的，鸟的身体不导电（C）鸟两脚间的电压几乎为零（D）鸟体电阻极大所以无电流通过11、如图15-4所示是民用220V电源的电路，开关S闭合时电灯不亮，但a、b两点均能使测电笔的氖管发光，则故障的可能原因是（只出现一处故障）：（）（A）a、b两点间短路（B）灯丝断了（C）零线断了（D）火线断了12、用三个电动势均为0.5V、内阻均为0.5Ω的相同电池串联起来作电源，向三个阻值都是1Ω的用电器供电，要想获得最大的输出功率，在图所示电路中应选择的电路是：（）二、填空题13、某同学按如图15-5所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示将电压表内阻看作无限大，电流表内阻看作零。
恒定电流专项训练欧姆定律【例题精选】例题一个电阻元件两端电压是1.5V时，通过它的电流是4.5mA，如果这个电阻元件两端加的电压为24V时，20秒内有多少电子通过这个电阻器。
电阻定律电阻率【专项训练】：1、电流强度是描述物理量。
叫电流强度。
2、规定叫电流方向，电源工作时，在电源内部电流的方向是由。
3、叫直流电，恒定电流是。
4、电流强度与电量的关系是I= ，在金属导体中，电流强度和自由电子定向移动速率的关系是I= 。
5、在温度不变时，金属导体的电阻跟成正比，跟成反比。
由电阻定律可知R= 。
其中ρ是由决定。
6、欧姆定律的内容是。
7、下列说法中正确的有A．通过导体的电流越大，则导体的电阻越小。
B．加在导体两端的电压变化时，导体中的电流也发生变化。
但电压与电流的比值对这段导体来说保持不变。
C．通过导体的电流强度，跟加在它两端的电压成正比，跟它的电阻成反比。
D．导体的电阻，跟加在它两端的电压成正比，跟通过导体的电流成反比。
8、甲、乙两个电阻，它们的伏安曲线画在一个坐标系中如图所示，A．甲的电阻是乙的电阻的两倍B．把两个电阻两端加上相同的电压通过甲的电流是通过乙的两倍C．欲使通过两个电阻有相同的电流，加在乙两端的电压是加在甲两端电压的3倍D．若两电阻是由同一种规格的电阻丝制成，甲电阻丝的长度是乙的3倍9、试述“测定金属材料电阻率”的实验必须具备的器材。
电功和电功率例：一台电扇的额定电压220V，正常工作时的电流是0.8A，若它的线圈电阻是2.5Ω，求这台电扇的耗电功率、发热功率和工作效率。
串联电路、并联电路【例题精选】：例1：用滑动变阻器可以控制电流。
如右图所示，有一个白炽灯泡的电阻R =20Ω。
把它与一个滑动变阻器相串联接成分压限流电路。
A 、B 两端接在电压恒定的电源上。
希望通过调整滑动变阻器使白炽灯的发光功率在1.25W 至45W 之间可调。
那么，外加在A 、B 端的电压应为多高，对滑动变阻器的规格有什么要求。
2水平考试复习题----恒定电流知识填空（60*1=60分）一、基本概念1．电源和电流(1)电源：从动力学角度看，是把电子从 A 搬运到 B 的装置；从能量转化的角度讲，是通过 做功把其他形式的能转化为电势能的装置。
(2)恒定电场：由 电荷所产生的稳定的电场。
产生恒定电流的电场是电源正负极上的电荷和导线两侧堆积的电荷产生的合电场；在有恒定电流的导体中场强不为零，导体中存在恒定电场，但处于静电平衡状态的导体内部场强处处为零。
(3)电流：表示 的物理量，是标量。
其定义式：I= ，微观表达式：I=nqsv ，其中 n 为 ，q 为 ，s 为 ，v 为 。
(4)恒定电流：把 、 都不随时间变化的电流称为恒定电流。
2．电动势和内阻(1)电动势：非静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值，表达式：E = ，电动势在数值上等于非静电力把 C 的正电荷在电源内从负极移送到正极所做的功。
(2)内阻：电源内部是由导体组成的，所以也有电阻。
内阻和 同为电源的重要参数。
3．门电路：处理数字信号的电路叫做 ，数字电路主要是研究电路的 ，数字电路中最基本的逻辑电路叫做 ，包括 、 和非门，不同的门电路反映不同的逻辑关系。
二、基本定律1．欧姆定律(1)内容： 。
(2)表达式： I=U/R(3)适用条件：适用于 和 导电，不适用于气体导电。
2．焦耳定律(1)内容：电流通过导体产生的热量跟 成正比，跟 及通电时间成正比。
(2)表达式： Q= (3)变式表述：①电流通过纯电阻电路做功时，所做的功等于电流通过这段电路时产生的热量W =Q=UIt=②电流通过非纯电阻电路做功时，电功 W =Q +W 其他。
(4)电功率：单位时间电流所做的功，是表示 的物理量。
表达式：3．电阻定律(1)内容：在温度不变时，同种材料的导体，其电阻 R 与它的 成正比，跟它的 成反比；导体的电阻与构成它的材料有关，其决定式：R =(2)变式表述：对某一材料构成的导体在长度．横截面积一定的条件下，ρ越大，导体的电阻越大。
恒定电流实验专题复习1．某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材．A．待测小灯泡（额定功率6W，额定电流0.5A）B．电流表（量程0～0.6A，内阻0.1Ω） C．电压表（量程0～5V，内阻约5kΩ）D．电压表（量程0～15V，内阻约15kΩ）E．滑线变阻器（最大阻值50Ω）F．滑线变阻器（最大阻值1kΩ）G．直流电源（电动势15V，内阻可忽略）H．开关一个，导线若干实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．（1）请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给的字母序号．（2）如图5—40所示是该研究小组测得小灯泡的I—U关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而_________________（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为6V时，其灯丝电阻值约为_________________Ω．（保留两位有效数字）2．有以下可供选用的器材及导线若干条,要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流．A．被测电流表A1：满偏电流约700～800A，内阻约100Ω，刻度均匀、总格数为NB．电流表A2：量程0.6A，内阻0.1ΩC．电压表V：量程3V，内阻3kΩD．滑动变阻器R1：最大阻值200ΩE．滑动变阻器R2：最大阻值1kΩF．电源E：电动势3V、内阻1.5ΩG．开关一个（1）在虚线框内画出实验电路图,并在每个选用的仪器旁标上题目所给的字母序号．（2）测量过程中测出多组数据,其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流I g=___________，式中除N、n外,其他字母符号代表的物理量是______________．3．实验室中现有的器材如下：电池E（电动势约10V、内阻r约1Ω）标准电流表A1（量程300mA，内阻r1约为5Ω）电阻箱R1（最大阻值999.9Ω，阻值最小改变量为0.1Ω）滑动变阻器R2（最大阻值10Ω）开关S和导线若干．要求设计—个测定电流表A2（量程250mA，内阻r2约为5Ω）内阻的实验方案．（1）在方框中画出测量电路，并在每个仪器旁标上英文代号．（2）要直接测出的物理量是____________________，用这些物理量表示待测电流表A2内阻的计算公式是______________．4．在测定一节干电池的电动势和内阻的实验中，备有下列器材：A．干电池E（电动势约为1.5V，内阻小于1.0Ω）B．电流表A1（满偏电流3mA，内阻r1=10Ω）C．电流表A2（0～0.6A，内阻0.1Ω）D．滑线变阻器R1（0～20Ω，10A）E．滑线变阻器R2（0～100Ω，10A）F．定值电阻R3（990Ω）G．开关和导线若干（1）为方便且能较准确地进行测量，其中应选用的滑线变阻器是______________（填字母代号） （2）请在虚线框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路图．（3）如图5—42为某一同学根据他所设计的实验给出的I 1、I 2图线（I 1为A 1的示数，I 2为A 2的示数），由图线可求得被测电池的电动势E ＝______________V ，内阻r =_____________Ω． 5．实验室内有一电压表○m A ，量程为150mV ，内阻约为150Ω．现要将其改成量程为10 mA 的电流表，并进行校准．为此，实验室提供如下器材：干电池E （电动势为1.5V ），电阻箱R ，滑线变阻器R ′，电流表○A （有1.5mA ，15mA 与150 mA 三个量程）及开关S ．（1）对电表改装时必须知道电压表的内阻．可用如图5—43所示的电路测量电压表○m A 的内阻．在既不损坏仪器又能使精确度尽可能高的条件下，电路中的电流表○A 应选用的量程是________________．若合上S ，调节滑线变阻器后测得电压表的读数为150mV ，电流表○A 的读数为1.05 mA ，则电压表的内阻R mV 为______________．(取三位有效数字)图5—43（2）在对改装成的电流表进行校准时，把○A 作为标准电流表，画出对改装成的电流表进行校准的电路原理图（滑线变阻器作限流使用），图中各元件要用题中给出符号或字母标注．图中电阻箱的取值是_______（取三位有效数字），电流表○A 应选用的量程是_____________________． 6．一只量程为1V ，内阻R V 约为900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正．实验室提供了以下供选择的器材：A ．待测电压表B ．标准电压表（量程1 V ）C ．滑动变阻器（最大阻值1 000Ω，额定电流1A ）D ．滑动变阻器（最大阻值10Ω，额定电流1A ）E ．电阻箱（最大阻值999．9Ω，最小改变量0.1Ω）F ．电阻箱（最大阻值99．9Ω，最小改变量0.1 Ω）G ．电池组（电动势约3 V ，内阻约1Ω）H ．导线和开关若干．（1）为了用半偏法测量该电压表的内阻，某同学设计了两种电路，如图5—44甲、乙所示，要使测量较精确，应选择___________________（填“甲”或“乙”）电路．在器材的选择上，除了电池组、导线、开关和待测电压表外，还应从提供的器材中选用___________________________________（用器材前的序号字母表示）．用上述方法测出的电压表内阻的测量值R V _________（填“大于”、“等于”或“小于”）电压表内阻的真实值．图5—45（2）在对该电压表进行校正时，该同学已经选择好器材，如图5—45所示．若要求对电压表的每一条刻度线都进行校正，请你将这些器材连接成测量电路，并标出所选滑动变阻器的序号字母．7、为了较准确地测定一只量程为3V ，内阻约3k Ω的电压表的内阻值，在手头没有电流表可用的情况下，某同学设计了如下图所示的实验电路。
其中R 1是最大阻值为9999Ω的电阻箱，R 2是最大阻值为20Ω的滑动变阻器。
电源是电动势为6V 的蓄电池。
①试用笔画线代替导线，将实验器材连接成实验电路。
（有两根线已经接好，不得改动）②在接通电路前，应将滑动变阻器的滑动触头置于_______端(填A 或B )，将电阻箱阻值调到_______（填最大或最小）。
③根据实验电路，按合理的顺序写出本实验的主要步骤，包括须记录的数据，并用这些数据写出测量结果的表达式。
8、在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材：A ．电池组(3 V 、内阻l Ω)B ．电流表(0～3 A ，内阻0.0125 Ω)C ．电流表(0～0.6 A ，内阻0.125Ω)D ．电压表(0～3 V ，内阻4 k Ω)E ．电压表(0-15 V ，内阻15 k Ω)F ．滑动变阻器(0-20 Ω，允许最大电流l A)Ｇ．滑动变阻器(0～2000 Ω,允许最大电流0.3 A) Ｈ．开关、导线①．上述器材中应选用的是____________ .(只填写字母代号)②．某同学采用了下左图所示的部分电路测量电阻，则测量值比真实值偏____________ (选填“大”或“小”)．③．根据测量数据得到的伏安特性曲线如下右图所示，图中MN 段向上弯曲的主要原因是.9、图1中电源电动势为E ，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S 为单刀双掷开关，R 为待测电阻。
当S 向电压表一侧闭合时，电压表读数为U 1，电流表读数为I 1；当S 向R 一侧闭合时，电流表读数为I 2。
⑴根据已知条件与测量数据，可以得出待测电阻R ＝ 。
⑵根据图1所给出的电路，在图2的各器件实物图之间画出连接的导线。
10、描绘小电珠的伏安特性曲线的实验电路如图，所用小电珠的额定电压是3.8V 。
⑴关于该实验的系统误差，下列说法中正确的是( )Ａ．系统误差主要是由电压表的分流引起的 Ｂ．系统误差主要是由电流表的分压引起的 Ｃ．系统误差主要是由于忽略电源内阻引起的 Ｄ．系统误差主要是由读数时的估读引起的 ⑵根据某次实验记录的数据在坐标系中描点如右图。
试在坐标系中画出该小电珠的伏安曲线，并从图象中求出该小电珠的额定功率。
⑶该小电珠在1V 电压下不发光。
当时灯丝的实际电阻是多大？该小电珠在2V 电压下开始发出微弱的黄光。
当时灯丝的实际电阻又是多大？小电珠在不同电压下的实际电阻为什么不相同？ ⑷试将实物图连接成实验电路。
11．用伏安法测量一只定值电阻的实验所需的器材实物如图，各器材规格为： ⑴待测电阻R X （约100Ω）⑵直流毫安表（量程0-10mA ，内阻50Ω） ⑶直流电压表（量程0-3V ，内阻5k Ω） ⑷直流电源（输出电压3V ，内阻可不计） ⑸滑动变阻器（0-15Ω，允许最大电流1A ） ⑹电键一只，导线若干。
根据器材的规格和实验要求，在下面方框中画出实验电路图，并在实物图上用笔画线当导线连接成实验电路。
12．某电压表的内阻在20~30k Ω之间，为了测量其内阻，实验室提供下列可用的器材： ⑴待测电压表V （量程3V ） ⑵电流表A 1（量程200μA ） ⑶电流表A 2（量程5mA ）⑷电流表A 3（量程0.6A ）⑸滑动变阻器R （最大阻值1 k Ω） ⑹电源E （电动势4V ） ⑺电键。
在所提供的电流表中应选用______。
为了尽量减小偶然误差，要求多测几组数据。
试在右边方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）12．在测定金属的电阻率的实验中，金属导线长约0.8m ，直径小于1mm ，电阻在5Ω左右。
实验主要步骤如下：⑴用______测量金属导线的长度，测3次，求出平均值L ；⑵在金属导线的3个不同位置上用______________测量直径，求出平均值d ； ⑶用伏安法测量金属导线的电阻R 。
在方框中画出实验电路图，并试把右图中所给的器材连接成测量R 的合适的线路。
图中安培计要求用0-0.6A 量程，内阻约1Ω；伏特计要求用0-3V 量程，内阻约几k Ω；电源电动势为6V ；滑动变阻器阻值0-20Ω。
在闭合电键前，滑动变阻器的滑动触点应处于正确位置。
根据以上测量值，得到该金属电阻率的表达式为ρ=__________。
mA13．用伏安法测电阻的实验中，所用电压表的内阻约为20k Ω，电流表的内阻约为10Ω，滑动变阻器的最大阻值为20Ω，选用能够尽量减小系统误差的电路进行实验，所测得的各组数据已用实心点标在了右图的坐标纸上。
⑴根据各点表示的数据描出该电阻的伏安特性图线，并由此图线得出该电阻的阻值为R X =______Ω（保留2位有效数字）。
