城市轨道交通工程~地面高程控制测量一、二等水准测量规范4.1 一般规定4.1.1 城市轨道交通工程高程测量应采用统一的高程系统，并应与现有城市高程系统相一致。

4.1.2 城市轨道交通工程高程控制网为水准网，应分两个等级布设：一等水准网是与城市二等水准网精度一致的水准网，二等水准网是加密的水准网。

现有城市一、二等水准点间距小于4km时，应一次布设城市轨道交通工程二等水准网。

4.1.3 水准网应沿线路附近线路布设成附合线路、闭合线路或节点网。

二等水准点间距平均800m，联测城市一、二等水准点的总数不应少于3个，宜均匀分布。

4.1.4 水准网测量的主要技术要求应符合表4.1.4的规定。

表4.1.4 水准网测量的主要技术要求2 采用数字水准仪测量的技术要求与同等级的光学水准仪测量技术要求相同。

4.1.5 水准点应选在施工影响的变形区域以外稳固、便于寻找、保存和引测的地方，宜每隔3km埋设1个深桩或基岩水准点。

车站、竖井及车辆段附近水准点布设数量不应少于2个。

4.1.6 当水准路线跨越江、河、湖、塘且视线长度小于100m时，可采用一般水准测量方法进行观测；视线长度大于100m时，应进行跨河水准测量。

跨河水准测量可采用光学测微法、倾斜螺旋法、经纬仪倾角法和光电测距三角高程法等，其技术要求应符合现行国家标准《国家一、二等水准测量规范》GB12897的相关规定。

4.1.7 水准点标石和标志应按本规范附录B中的图B.0.1、图B.0.2、图B.0.3和图B.0.4的形式和规格埋设适宜的水准标石。

水准点也可以利用精密导线点标石，墙上水准点应选在稳固的永久性建筑上。

4.1.8 水准点标石埋设结束后，应绘制点之记，并办理水准点委托保管书。

4.1.9 对已建成的水准网应定期进行复测，第一次复测应在开工前进行，之后应一年复测一次，且应根据点位稳定情况适当调整复测频次。

复测精度不应低于原测精度，高程较差不应大于倍高程中误差。

水准测量的实施一、水准点测绘部门在全国各地建立用水准测量方法获得其高程的控制点—水准点（BM）。

水准点有永久水准点和临时水准点。

水准点标志后，在水准记录本绘制“点之记”，绘制水准点的草图、对周围附近情况加以说明，注明水准点的编号。

图5 水准点(单位：cm)二、水准路线水准测量所经过的路线，称为水准路线。

按照已知水准点布设情况,水准路线一般有以下几种形式：图6 水准路线的形式A：闭合水准路线：从一高级水准点出发，经过测定其它各点高程，最后又闭合到原来点的环形路线。

B：附合水准路线：从一高级水准点出发，经过测定其它各点高程，最后符合到另一高级水准点的路线。

C：往返水准路线（支水准路线）：从一高级水准点出发，经过测定其它各点高程到终点，又从终点返测到原来高级点的往返路线。

支水准路线长度为1~2Km。

三、水准测量的实施水准测量采用往返测量法、改变仪器高法或双面尺法进行测量。

往返测量法步骤：设定已知一水准点BM高程（123.446m），要测定B点的高程。

如图所示：图7 水准测量的实施1、置水准仪于距已知后视高程点A一定距离的I处，并选择好前视转点ZD1，将尺置于A点和ZD1点上。

测站在后视点与前视点的中间。

2、将水准仪粗平后，先瞄准后视尺，消除视差。

精平后读出后视读数a。

3、转过望远镜照准前视尺，精平后，读取前视读数b。

至此完成了一个测站的观测任务。

（架一次仪器叫一个测站）4、将仪器搬迁到下站II站，把第I站的后视尺移到第II站的转点ZD2上，此时第一站的前视成了第二站的后视。

5、按2．3步骤测出第II站的后、前视读数。

如此重复至B点。

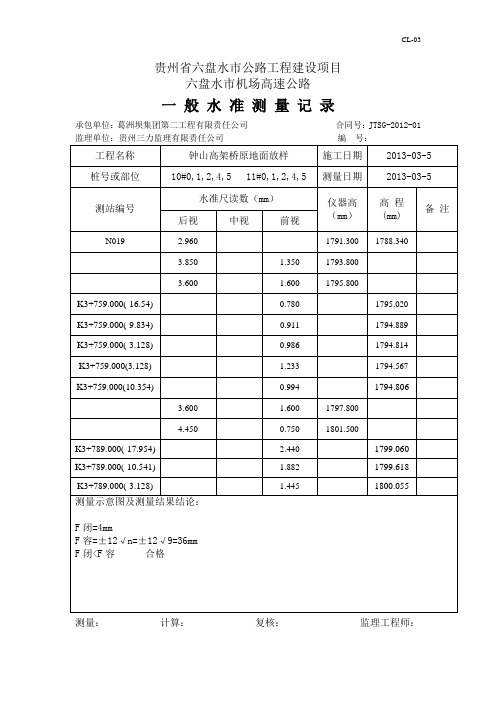

表2-1 水准测量记录表第四节水准测量的成果整理水准测量的外业测量数据经检核后，如果满足了精度要求，就可以进行内业成果计算，即调整高差闭合差（将高差闭合差按误差理论合理分配到各测段的高差中去），最后求出未知点的高程。

一、高差闭合差计算1、计算校核Hab=∑H=∑a-∑b2、测站校核水准测量是个连续的过程，一个测站的误差或错误有累积影响，为了保证每个测站的正确性。

一记录表格1上水管道实地调查表上水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：2污（雨）水管道实地调查表污（雨）水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：煤气管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：电力管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：电信管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：工业管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：7新增地下管线调查成果表新增地下管线调查成果表调查者：记录者：调查日期：.8房屋查丈原图房屋查丈原图查丈人：年月日深圳市研究研究院.9水准测量观测手簿（）等水准测量观测手簿测自：测至：第页总第页观测者：记录者：仪器型号：仪器号：10导线外业观测手簿（）级导线水平角手簿仪器型号：观测者：测站：气温：第页（）级导线垂直角手簿（）级导线边长手簿11地界测量外业记录12水准标尺分米分划误差的测定水准标尺分米分划误差的测定标尺：年月日观测者：检查尺：记录者：13水准标尺名义米长的测定水准标尺名义米长的测定标尺：年月日观测者：检查尺：记录者：14倾斜观测记录表倾斜观测记录表15界桩放（测）点关系略图界桩放（测）点关系略图测量起算成果测量放点计算及检测结果16 边长和方位角计算表边长和方位角计算表二检查表格1测量技术检查卡片测量技术检查卡片2 地下管线接边点数据对比统计表地下管线接边点数据对比统计表测区：.注：表中N为新探测或本测区管线点成果；W为原探测或邻测区管线点成果制表：制表日期：检查者：检查日期：3明显管线点检查记录表明显管线点检查记录表测区：.施工单位：检查：记录：年月日4隐蔽管线点检查记录表隐蔽管线点检查记录表施工单位：检查：记录：年月日5导线精度统计表统计者：校对：6隐蔽管线点开挖检查记录表隐蔽管线点开挖检查记录表测区：7 测绘项目成果校审验收表测绘项目成果校审验收表8项目检查验收表9测绘工程技术设计书评审记录测绘工程技术设计书评审记录10零星测绘工程质量审核记录深圳市勘察研究院零星测绘工程质量审核记录11测绘施工环境安全检查记录表测绘施工环境安全检查记录表受检负责人签字12房产测绘校审过程记录表房产测绘检审过程记录表13水准精度统计表14测绘工程质量整改通知单测绘工程质量整改通知单15管线探查工作量及质检量统计表管线探查工作量及质检量统计表测区：月份：施工单位：检查级别：年月日..三计算表格1高程计算计算者检验者2三角高程路线计算三角高程路线计算3经纬仪导线计算表计算者：检查者：.4待定点、水平角、垂直角观测记录计算表待定点、水平角、垂直角观测记录计算表第页测站：日期：仪器：X：Y.四成果表格1管线点成果表管线点成果表管线类型：图幅号：权属单位：制表：校对：检查：.2水平位移量统计表.. .3 导线点成果表制表 : 校对 :4沉降点高程及沉降量统计表沉降点高程及沉降量统计表（）5倾斜量统计表制表：校对：目录一记录表格 (1)1上水管道实地调查表 (1)2污（雨）水管道实地调查表 (2)3煤气管道实地调查表 (3)4电力管道实地调查表 (4)5电信管道实地调查表 (5)6工业管道实地调查表 (6)7新增地下管线调查成果表 (7)8房屋查丈原图 (8)9水准测量观测手簿 (9)10导线外业观测手簿 (10)11地界测量外业记录 (11)12水准标尺分米分划误差的测定 (12)13水准标尺名义米长的测定 (13)14倾斜观测记录表 (14)15界桩放（测）点关系略图 (15)16边长和方位角计算表 (17)二检查表格 (18)1测量技术检查卡片 (18)2地下管线接边点数据对比统计表 (19)3明显管线点检查记录表 (20)4隐蔽管线点检查记录表 (21)5导线精度统计表 (22)6隐蔽管线点开挖检查记录表 (24)7测绘项目成果校审验收表 (25)8项目检查验收表 (26)9测绘工程技术设计书评审记录 (27)10零星测绘工程质量审核记录 (28)11测绘施工环境安全检查记录表 (29)12房产测绘校审过程记录表 (30)13水准精度统计表 (31)14测绘工程质量整改通知单 (32)15管线探查工作量及质检量统计表 (33)三计算表格 (35)1高程计算 (35)2三角高程路线计算 (36)3经纬仪导线计算表 (37)4待定点、水平角、垂直角观测记录计算表 (38)四成果表格 (39)1管线点成果表 (39)2水平位移量统计表 (40)3导线点成果表 (42)4沉降点高程及沉降量统计表 (43)5倾斜量统计表 (44)测绘常用记录表格样本深圳市勘察研究院有限公司测绘公司2007．10。

水准测量原理第一节水准测量原理§2-1 水准测量原理利用水准仪提供水平视线，读取水准尺的读数，测定两点间的高差，可由已知点高程推求未知点高程。

如图：当a > b时，hAB 为正，B高于A ；当a < b时，hAB 为负，B低于A。

高差法：利用高差计算高程。

（安置一次仪器测定一个前视点高程时采用）视线高法：利用视线高计算高程。

（安置一次仪器测定多个前视点高程时采用）水准测量所使用的仪器、工具：水准仪水准尺尺垫第二节水准测量的仪器与工具§2-2 水准测量的仪器与工具1、水准仪的等级DS05、DS1、DS3、DS10、DS20D—大地测量仪器S—水准仪数字—表示仪器的精度，即每公里往、返测得高差中数的中误差（mm）。

水准仪的作用是提供一条水平视线；工程测量中常使用DS3型水准仪，该仪器的标称精度为：±3mm/km。

一、DS3型微倾式水准仪的构造主要由望远镜、水准器、基座三部分组成。

（1）望远镜：用来瞄准远处的水准尺进行读数；结构：由物镜、目镜、十字丝分划板、调焦透镜、调焦螺旋组成；放大率一般为25~30倍。

视准轴：物镜中心与十字丝交点的连线。

（2）水准器水准器的作用：整平仪器，使视准轴处于水平位置。

①圆水准器作用：粗略整平结构：如图所示精度：一般为8＇~ 10＇/2mm（气泡中心偏离零点2mm所对的圆心角）②管水准器作用：精确整平结构：如图所示精度：一般τ= 20″/2mm水准管的分划值τ：气泡中心偏离零点2mm(1格)所对的圆心角。

公式：分析：R越大，τ越小，灵敏度越高。

DS3 : R=20.6265米τ=20″符合水准器作用：调整水准仪观测视线处于水平状态的精密整平装置。

构成：由一个管水准器和一个棱镜组构成。

应用原理：利用光学反射原理，使水准气泡A端半影像按1、2、3、4 的方向反映在显示窗上，B 端半影像从另一个棱镜开始按A端同样方式反映在显示窗上。

（3）基座轴座：承托仪器上部组成脚螺旋：调节脚螺旋使圆水准器气泡居中连接板：连接三脚架二、水准尺和尺垫1、尺垫仅在转点处竖立水准尺时使用，作用: 防止点位移动和水准尺下沉。

普通水准测量一、水准点为了统一全国高程系统和满足各种测量的需要，测绘部门在全国各地设立并用水准测量方法获得其高程的固定点，这些点称为水准点（Bench Mark），简记为BM。

水准点有永久性和临时性两种。

1. 永久性水准点永久性水准点一般用混凝土制成标石，标石的顶部嵌有半球形的金属标志，其顶部标志着该点的高程。

水准点标石的埋设处应选在地质稳定牢固、便于长期保存又便于观测的地方。

标石的顶部一般露出地面，如图2-15所示。

但等级较高的水准点的标石顶面埋于地表下，使用时，按指示标记挖开，用后再盖土，如图2-16所示。

永久性水准点也可以用金属标志将其埋设在坚固稳定的永久性建筑物的基角上，称为墙上水准点，如图2-17所示。

图2-15 水准点标石及埋设（尺寸单位：cm）图2-16 高等级水准点标石及埋设（尺寸单位：cm）2.临时性水准点临时性水准点可以用大木桩打入地面下，桩顶钉入顶部为半球形的铁钉。

也可以利用地面上突出的坚硬岩石或在建筑物的棱角处、电线杆上、大枯树上以及其它固定的、明显的、不易破坏的地物上，用红油漆画出临时水准点的标志“○+BM i ”或“○·BM i ”。

水准点做标志后，还应在记录簿上绘制“点之记”，即绘记水准点附近的草图或对点周围的情形加以说明，注明水准点的编号i ，一般在编号前加BM 作为水准点的代号BM i 。

二、 施测方法如图2-18所示，已知A 点高程H A ，现要求出B 点高程H B 。

因两点的距离较远或高差较大，则安置一次仪器无法测出A 点与B 点的高差h AB ，此时可在两点间加设若干个临时立尺点，称为转点（以符号ZD 表示），转点（ZD ）是指在水准测量中既有前视读数，又有后视读数，只起传递高程作用的点。

然后连续多次安置水准仪，测定两相邻点间的高差，最后取各个高差的代数和，可得到A 、B 两点的高差。

图2-18 普通水准测量施测示意图具体观测步骤如下：(1)如图2-18，置水准仪于距已知后视高程点A 一定距离的Ⅰ处，并选择好前视转点ZD 1，将水准尺置于A 点和ZD 1点上。

一记录表格1上水管道实地调查表上水管道实地调查表测区：图幅号：权属单位：管线点连接管探查管径埋设管线点管顶管偏埋设管材埋深备注示意草图预编号线点号方法(mm)方式特征附属物(m)日期(m)示意草图调查者（检查者）：记录者：作业日期：2 污（雨）水管道实地调查表污（雨）水管道实地调查表测区：图幅号：权属单位：管径或断面尺寸管线点连接管管径 宽×高预编号管材线点号(mm) (mm)埋设管线点管顶 管偏 埋设底深 示意草图方式特征附属物(m)备注(m)日期示 意 草 图煤气管道实地调查表测区：图幅号：权属单位：管线点 连接管 探查 管径 埋设 管线点管顶 管偏 埋设埋深 示意草图预编号线点号方法管材方式特征附属物(m)备注(mm)(m)日期示 意 草 图调查者（检查者） ：记录者： 作业日期：电力管道实地调查表测区：图幅号：权属单位：管线点连接管探查埋设断面尺寸管线点埋深 (m)电压埋设宽×高电缆直埋方预编号线点号管材管径沟备注方法方式(mm)特征附属物(kv)日期(mm)根数( 外顶深)( 内底深)示意草图调查者（检查者）：记录者：作业日期：电信管道实地调查表测区：图幅号：管线点连接管探查管埋设断面尺寸宽×高预编号线点号方法材管径方式行×列(mm)(mm)权属单位：管线点管顶管偏埋设总孔埋深备注特征附属物(m)日期已用孔(m)示意草图调查者（检查者）：记录者：作业日期：工业管道实地调查表测区：图幅号：权属单位：管线点 连接管 探查 管径 埋设管线点管顶 管偏 埋设埋深 示意草图预编号线点号方法管材方式特征附属物(m)备注(mm)(m)日期示 意 草 图调查者（检查者） ：记录者： 作业日期：。

7新增地下管线调查成果表新增地下管线调查成果表测区：序号图幅号管线所在街道名称管线类别管线长(km)拟测方法备注调查者：记录者：调查日期：。

7。

8房屋查丈原图房屋查丈原图产权人申请编号房屋栋号或名称房屋层数结构所在层数或房号房屋用途其它说明：附注：⑴、边长逐边丈量，两次读数（至0.01m），跟边注记。
