LED数码管显示

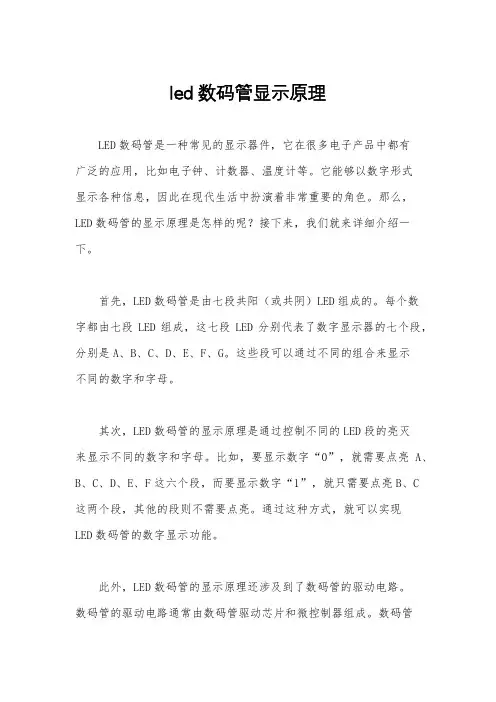

led数码管显示原理LED数码管是一种常见的显示器件，它在很多电子产品中都有广泛的应用，比如电子钟、计数器、温度计等。

它能够以数字形式显示各种信息，因此在现代生活中扮演着非常重要的角色。

那么，LED数码管的显示原理是怎样的呢？接下来，我们就来详细介绍一下。

首先，LED数码管是由七段共阳（或共阴）LED组成的。

每个数字都由七段LED组成，这七段LED分别代表了数字显示器的七个段，分别是A、B、C、D、E、F、G。

这些段可以通过不同的组合来显示不同的数字和字母。

其次，LED数码管的显示原理是通过控制不同的LED段的亮灭来显示不同的数字和字母。

比如，要显示数字“0”，就需要点亮A、B、C、D、E、F这六个段，而要显示数字“1”，就只需要点亮B、C这两个段，其他的段则不需要点亮。

通过这种方式，就可以实现LED数码管的数字显示功能。

此外，LED数码管的显示原理还涉及到了数码管的驱动电路。

数码管的驱动电路通常由数码管驱动芯片和微控制器组成。

数码管驱动芯片负责控制LED段的亮灭，而微控制器则负责向数码管驱动芯片发送显示数据。

通过这种方式，就可以实现对LED数码管的数字显示控制。

另外，LED数码管的显示原理还包括了亮度控制和颜色控制。

LED数码管的亮度可以通过控制LED的电流来实现，而LED的颜色则可以通过LED的材料和结构来实现。

一般来说，LED数码管的亮度和颜色是可以通过外部电路进行控制的，这样就可以根据实际需要来调节LED数码管的显示效果。

总的来说，LED数码管的显示原理是通过控制不同的LED段的亮灭来显示不同的数字和字母，同时还涉及到了数码管的驱动电路、亮度控制和颜色控制等方面。

通过对LED数码管的显示原理进行深入的了解，我们可以更好地应用和控制LED数码管，从而实现更多样化的显示效果。

希望本文的介绍对大家有所帮助，谢谢阅读！。

数码管静态显示和动态显示原理数码管是一种常见的显示设备，它由多个发光二极管（LED）组成，通过控制每个LED的点亮与否，可以显示数字、字母、符号等。

数码管的显示方式主要分为静态显示和动态显示两种。

静态显示即直接将需要显示的数字发送给数码管进行显示。

实现静态显示的原理是通过控制LED的正向电流，使其发光。

1.显示单个数码管静态显示一位数码管时，需要将需要显示的数字转换为对应的二进制编码，并通过控制数码管的引脚，将对应的编码信号送到数码管，从而点亮对应的LED。

LED管的引脚包括共阳（正）端和共阴（负）端，需要根据具体的数码管类型，将对应的编码信号送到相应的引脚上。

例如，常见的共阳数码管，其引脚对应的编码信号如下表所示：数码管编码，a，b，c，d，e，f，g，DOT二进制值，1，2，4，8，16，32，64，128我们可以选择使用并口或者串口的方式，将对应的编码信号通过控制引脚进行发送，从而实现对数码管的显示。

2.显示多位数码管如果需要显示多位数码管，可以依次控制每个数码管的引脚，逐个显示数字。

例如，如果需要显示一个四位的数字，可以选择多个数码管，然后依次对每个数码管进行静态显示。

对于多位数码管，如果静态刷新频率较低，人眼会觉得显示闪烁。

因此，在静态显示中，通常需要使用较高的刷新频率，以使得显示效果更加稳定。

动态显示是指通过间歇性显示不同的位数，从而实现连续显示的效果。

动态显示的原理是通过快速的切换不同的位数，让人眼产生连续显示的错觉。

1.时分复用最常见的动态显示原理是时分复用技术，即通过快速的切换不同的位数，以使得数码管在较短的时间内完成多个位数的显示。

例如，对于一个四位数码管的显示，可以快速切换每个数码管的引脚，使得数码管按照一定的频率逐个显示不同的数字。

实现时分复用的关键是要保证刷新频率足够高，以至于人眼无法察觉到刷新的效果。

2.位数切换在时分复用中，需要对每个数码管进行位数的切换，以显示对应的数字。

led数码管显示控制实验报告实验名称：LED数码管显示控制实验实验目的：1.了解LED数码管及其工作原理。

2.学习如何控制LED数码管显示数字。

3.加强对单片机控制IO口的编程能力。

实验器材：1.STC89C52RC单片机开发板2.数码管（共阳、共阴）3.杜邦线实验原理：LED数码管是一种数字显示组件，在工业控制、计算机等领域都有广泛应用。

LED数码管在显示数字时，通过LED管来显示数字，根据不同的管脚状态，控制LED管的导通和隔离，间隔时间来控制亮和灭的时间，从而显示出不同的数字。

在STC89C52RC单片机上，通过控制IO的高低电平来控制数码管的显示。

当要显示的数字为0~9时，需要将相应的IO输出低电平，同时将其他IO输出高电平，从而实现数字的显示。

实验步骤：1.将共阳数码管的正极连接到P0口（注意极性），并将共阴数码管的负极连接到P0口（注意极性）。

2.将STC89C52RC单片机开发板连接到电源，将USB转串口线连接到电脑。

3.打开Keil uVision5软件，创建一个新工程，配置完工程后编写控制代码（具体代码见附录）。

4.编写完成后，将代码下载到单片机中，开始实验。

实验结果：成功实现了数字0到9的显示。

通过实验，我们了解了LED数码管的工作原理，学会了控制单片机IO口进行数字的显示，加强了对单片机编程的掌握能力。

附录：代码如下：```#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula = P2^6;sbit wela = P2^7;uchar code table[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=114;y>0;y--);}void Display(){uchar i;for(i=0;i<10;i++){P0 = table[i]; dula = 0;dula = 1;delay(500);}}。

数码管动态显示的原理
数码管动态显示的原理是通过快速地在不同的数码管上切换显示不同的数字或字符来实现的。

它主要依靠以下几个关键元素来实现：
1. 数码管：数码管是一种显示设备，通常由七个发光二极管（LED）组成，排列成数字“8”的形状。

每个LED可以独立地
点亮或熄灭，而且在点亮时可以显示不同的数字或字符。

2. 位选信号：位选信号是控制哪个数码管被点亮的信号。

通常使用一个二进制的计数器来产生不同的位选信号，每个信号在不同的时间点上为高电平，用于控制特定位置的数码管。

3. 段选信号：段选信号是控制数码管上哪个LED被点亮的信号。

它由一个逻辑电路产生，根据需要显示的数字或字符来决定哪些LED需要点亮。

通过快速地切换不同的段选信号，可
以实现在不同的数码管上显示不同的内容。

4. 控制电路：控制电路主要由计数器、分频器和逻辑电路组成，用于产生位选信号和段选信号。

计数器用于产生位选信号，分频器用于控制切换速度，逻辑电路用于产生段选信号。

这些信号经过适当的放大和驱动后，可以控制数码管的亮灭以及显示的内容。

通过以上关键元素的协调工作，数码管动态显示可以实现快速地在多个数码管上显示不同的数字或字符。

这种显示方式广泛应用于数字时钟、计算器、仪表盘等电子设备中。

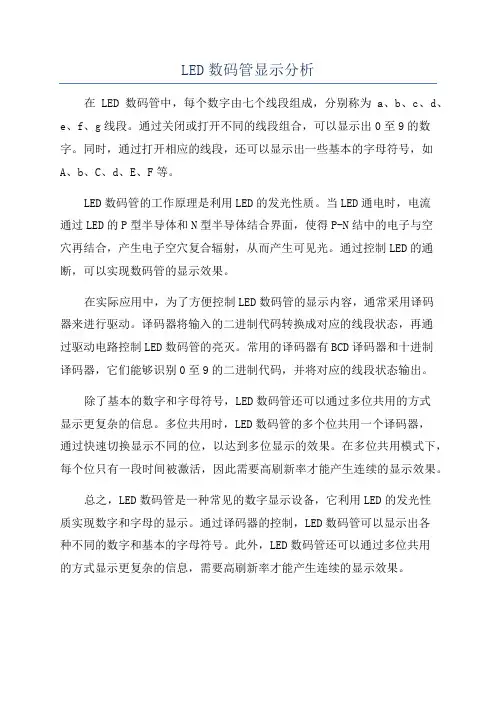

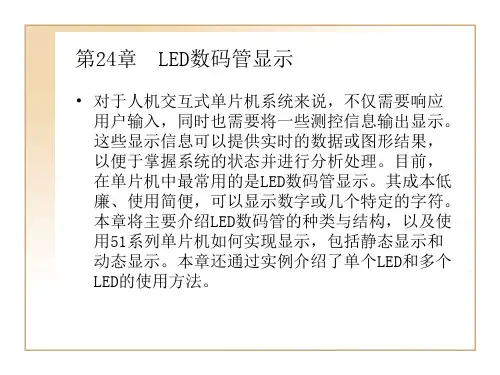

LED数码管显示分析
在LED数码管中，每个数字由七个线段组成，分别称为a、b、c、d、e、f、g线段。

通过关闭或打开不同的线段组合，可以显示出0至9的数字。

同时，通过打开相应的线段，还可以显示出一些基本的字母符号，如A、b、C、d、E、F等。

LED数码管的工作原理是利用LED的发光性质。

当LED通电时，电流
通过LED的P型半导体和N型半导体结合界面，使得P-N结中的电子与空
穴再结合，产生电子空穴复合辐射，从而产生可见光。

通过控制LED的通断，可以实现数码管的显示效果。

在实际应用中，为了方便控制LED数码管的显示内容，通常采用译码
器来进行驱动。

译码器将输入的二进制代码转换成对应的线段状态，再通
过驱动电路控制LED数码管的亮灭。

常用的译码器有BCD译码器和十进制
译码器，它们能够识别0至9的二进制代码，并将对应的线段状态输出。

除了基本的数字和字母符号，LED数码管还可以通过多位共用的方式
显示更复杂的信息。

多位共用时，LED数码管的多个位共用一个译码器，
通过快速切换显示不同的位，以达到多位显示的效果。

在多位共用模式下，每个位只有一段时间被激活，因此需要高刷新率才能产生连续的显示效果。

总之，LED数码管是一种常见的数字显示设备，它利用LED的发光性
质实现数字和字母的显示。

通过译码器的控制，LED数码管可以显示出各
种不同的数字和基本的字母符号。

此外，LED数码管还可以通过多位共用
的方式显示更复杂的信息，需要高刷新率才能产生连续的显示效果。

单片机实验报告——LED数码管显示实验引言单片机是一种基础的电子元件，作为电子专业的学生，学习单片机编程是必不可少的。

在单片机编程实验中，学习如何使用IO口驱动LED数码管显示是重要的一部分。

在此次实验中，我们用到的是STM32F103C8T6单片机，与之相配套的是LED数码管、杜邦线等元件，并利用Keil uVision5软件进行编程操作。

本文的目的是通过实验与实验数据的分析说明单片机控制LED数码管的方法，希望对单片机初学者有所帮助。

实验原理1.LED数码管简介LED数码管是利用发光二极管实现数字和字母的显示，其外观形式有共阳和共阴两种。

共阳型数码管的共阳端是接在公共的端子上，数字和字母的每一个元素（即1、2、3、4、5、6、7、8、9、A、B、C、D、E、F）的生命延伸出去，称为”高”电平；共阴型数码管的共阴端是接在公共的端子上，数字和字母的每一个元素的生命也是分别延伸出去，但称为”低”电平。

2.STM32F103C8T6单片机STM32F103C8T6单片机是一款功能完备的32位MCU产品，它具有高性能，低功耗的特点，可广泛应用于许多硬件系统。

此次实验所需的LED数码管的显示量是5个（共阳型），因此我们只需要5个IO口即可将STM32F103C8T6单片机与LED数码管连接起来。

实验材料STM32F103C8T6单片机、LED数码管、杜邦线、电容、电阻、面包板等。

实验步骤1.硬件连接：将LED数码管的针脚连接到单片机的IO口，如下图所示：其中P0-P4分别代表数字0-4，PE2口作为LED点亮控制口，分别接入面包板中。

2.软件设置：使用Keil uVision5进行程序编写，将代码下载到单片机控制器内，开启电路，即可观察到LED数码管上的数字进行了变化。

代码如下所示：实验结果将程序下载到开发板后，启动单片机，即可看到红色LED数码管逐个显示从0-9的数字。

达到9后又从0开始循环。

实验过程及结论本次实验中彻底了解到了用单片机控制LED数码管的方法，单片机控制LED数码管变化是通过选中不同的IO口来完成的，利用Keil uVision5软件可以完成程序编写。

LED数码管及其在静态显示电路中的应用1. 介绍LED数码管的基本概念LED数码管是一种由发光二极管(LED)组成的数字显示器件，通常用于显示数字和少量特殊字符。

它们可以在各种设备中被发现，包括数字时钟、仪表盘和计算器等。

LED数码管通常由7段或14段LED组成，每个LED代表显示数字中的一个线条或段。

2. 静态显示电路的基本原理静态显示电路是指在不改变显示内容的情况下，通过给显示器件（如LED数码管）加电来显示一组固定的数字或字符。

在静态显示电路中，LED数码管的每个段由一个控制开关来控制，当控制开关打开时，相应的LED亮起，反之则灭。

3. LED数码管在静态显示电路中的连接方式在静态显示电路中，LED数码管的连接方式通常采用共阳或共阴的方式。

共阳接法是指LED数码管的阳极均接在一起，通过接通对应的阴极来控制显示内容。

而共阴接法则是LED数码管的阴极均接在一起，通过接通对应的阳极来控制显示内容。

4. 静态显示电路中的驱动电路设计静态显示电路需要配合驱动电路来实现稳定的显示效果。

驱动电路通常包括译码器、锁存器和显示数据输入端等部分，通过这些部件能够将外部输入的数字信号转换成LED数码管需要的控制信号，从而实现对LED数码管的静态显示。

5. 对LED数码管静态显示电路的个人理解和观点静态显示电路中LED数码管的应用非常广泛，不仅可以用于数字显示，还可以结合其他传感器等模块来实现更为复杂的功能。

在设计静态显示电路时，需要考虑电路的稳定性、功耗以及显示效果等因素，以确保显示效果的同时也保证电路的可靠性和稳定性。

6. 总结LED数码管在静态显示电路中的应用是一种常见且重要的应用场景。

通过合理的连接方式和驱动电路设计，能够实现稳定、清晰的数字显示效果，为各种电子设备的显示提供了便利和可靠性。

通过这篇文章的撰写，我对LED数码管在静态显示电路中的原理和应用有了更深入的了解。

希望这篇文章也能够帮助读者更好地理解LED数码管及其在静态显示电路中的应用。

led数码管的显示原理
数码管是一种由LED（发光二极管）组成的显示装置，用于显示数字和部分字母。

它由多个小型LED组成，每个LED代表一个数字或字符的一部分，如水平或垂直线段。

LED数码管是通过控制每个LED发光来显示相应的数字或字符。

每个数字或字符由多个LED排列组合而成，形成一个特定的形状。

这些形状可通过点、线段或其他排列方式来表示，以显示不同数字和字符。

数码管内部的LED被分为多个段，每个段都有一个引脚与之对应。

这些引脚连接到控制电路，通过控制电路来控制每个段的亮度和灭度。

通过适时地点亮特定的段，数码管可以显示出所需的数字或字符。

控制电路通常是通过逻辑门电路实现的。

逻辑门根据输入信号的状态，控制对应的段的LED点亮还是熄灭。

控制电路还可以通过控制某些段的亮度来调整整个显示的亮度。

在正常工作状态下，数码管会以一定的频率刷新显示内容。

每次刷新时，控制电路会更新需要显示的数字或字符，并通过控制相应的LED段点亮或熄灭。

总的来说，LED数码管的显示原理是通过控制LED的点亮和熄灭来显示特定的数字或字符。

控制电路根据输入信号的状态控制LED段的亮度，从而实现显示不同的数字或字符。

LED数码管显示分类及其典型应用电路
本文主要讲述了LED 数码管的显示分类及其特点、LED 数码管典型应用电路。

一.LED 数码管显示分类LED 数码管显示分为静态显示方式和动态显示方式。

(1) 静态显示方式：每一位字段码分别从I/O 控制口输出，保持不变直至CPU 刷新。

其特点为：编程较简单，但占用I/O 口线多，一般适用于显示位数较少的场合。

(2) 动态显示方式，在某一瞬时显示一位，依次循环扫描，轮流显示，由于人的视觉滞留效应，人们看到的是多位同时稳定显示。

其特点为：占用I/O 端线少，电路较简单，编程较复杂，CPU 要定时扫描刷新显示。

一般适用于显示位数较多的场合。

二.LED 显示器的扩展(显示方式)
LED 显示器扩展的显示方式：静态显示与动态显示
(1)静态显示:各数码管在显示过程中持续得到送显信号，与各数码管接
口的I/O 口线是专用的。

静态显示特点:无闪烁，用元器件多，占I/O 线多，无须扫描，节省CPU 时间，编程简单。

(2)动态显示:各数码管在显示过程中轮流得到送显信号，与各数码管接
口的I/O 口线是共用的。

动态显示特点:有闪烁，用元器件少，占I/O 线少，必须扫描，花费CPU 时间，编程复杂。

(有多个LED 时尤为突出)
三.典型应用电路。

微机原理实验四LED数码管显示实验LED数码管显示实验是微机原理中的一项重要实验，通过该实验可以学习到数码管的工作原理以及如何通过控制数字信号来实现数字的显示。

本文将详细介绍实验所需材料和步骤，并解析实验原理。

一、实验材料1.STM32F407开发板2.数码管模块3.面包板4.连接线5.杜邦线二、实验原理数码管是一种能够显示数字的装置，它由七个发光二极管组成，分别代表数字0-9、通过控制这七个发光二极管的亮灭，可以显示出不同的数字。

在实验中，我们使用STM32F407开发板来控制数码管。

数码管模块通过引脚与STM32F407开发板进行连接，其中共阴数码管的引脚与开发板的GPIO引脚相连，通过控制GPIO引脚的高低电平来控制数码管的亮灭。

三、实验步骤1.在面包板上连接数码管模块。

将数码管模块的引脚与STM32F407开发板的相应引脚通过杜邦线连接。

具体连接方式可以参考数码管模块和开发板的引脚定义。

2. 打开STM32CubeMX软件，创建一个新工程。

选择适合的开发板型号，并进行引脚配置。

将引脚配置为通用输出模式，并将相应的引脚定义为控制数码管的引脚。

3. 在生成的代码中找到main.c文件，在其中添加控制数码管的代码。

首先需要引入相应的头文件，并定义控制数码管的引脚宏定义。

4. 在main函数中，初始化控制数码管的引脚为输出模式。

然后通过控制引脚的高低电平来实现数码管的亮灭。

四、实验结果与分析经过以上步骤，我们成功控制了数码管的显示。

数码管显示的数字由控制引脚的高低电平确定，通过改变控制引脚的电平可以实现不同的数字显示。

值得注意的是，数码管的亮灭是通过切换引脚的电平来实现的，当引脚为高电平时，数码管熄灭；反之，当引脚为低电平时，数码管亮起。

在实际应用中，可以通过编写代码来改变控制引脚的电平，从而实现字母、字符、动画等更加复杂的显示效果。

五、实验总结本次实验通过控制STM32F407开发板的GPIO引脚，成功实现了LED数码管的显示。

共阴极led数码管的显示方法
共阴极LED数码管是一种常见的数字显示器件，它由多个LED
灯组成，用于显示数字、字母或符号。

共阴极LED数码管的显示方
法可以通过以下几个方面来详细解释：
1. 电路连接，共阴极LED数码管的每个LED灯的阴极都连接在
一起，而阳极分别连接到控制电路中。

当控制电路给某一位数码管
的阳极加上正电压时，对应的LED灯会亮起，从而显示相应的数字
或符号。

2. 数码管驱动，为了显示多位数字或字符，通常需要使用数码
管驱动芯片或者微控制器来控制多个数码管。

驱动芯片会根据需要
显示的内容，依次控制每个数码管的阳极，同时通过控制每个LED
的阴极来显示所需的数字或字符。

3. 逻辑控制，在使用共阴极LED数码管时，需要进行逻辑控制
来确定每个LED的亮灭状态。

通过逻辑控制，可以实现数字的显示、计数、计时等功能。

4. 亮度控制，共阴极LED数码管的亮度可以通过控制LED的通
电时间和电流来实现。

在实际应用中，可以通过控制脉冲宽度调制（PWM）信号或者电流限制器来实现LED的亮度调节。

总的来说，共阴极LED数码管的显示方法涉及到电路连接、数码管驱动、逻辑控制和亮度控制等方面。

通过合理的设计和控制，可以实现共阴极LED数码管的准确、清晰的数字显示。
