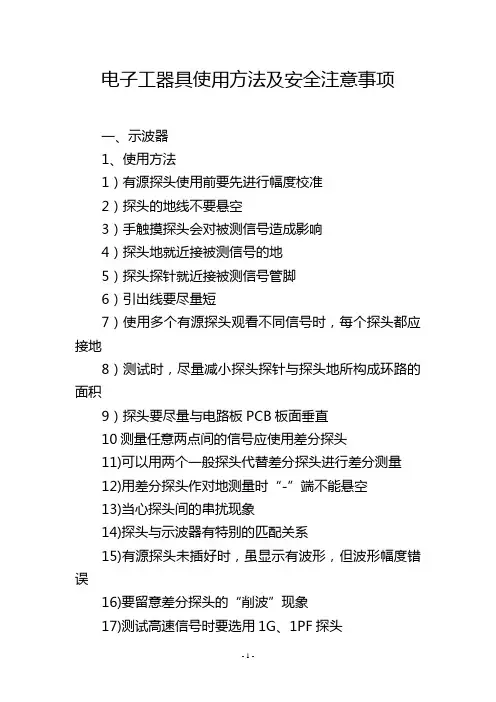

电子工器具使用方法及安全注意事项一、示波器1、使用方法1）有源探头使用前要先进行幅度校准2）探头的地线不要悬空3）手触摸探头会对被测信号造成影响4）探头地就近接被测信号的地5）探头探针就近接被测信号管脚6）引出线要尽量短7）使用多个有源探头观察不同信号时，每个探头都应接地8）测试时，尽量减小探头探针与探头地所构成环路的面积9）探头要尽量与电路板PCB板面垂直10测量任意两点间的信号应使用差分探头11)可以用两个普通探头代替差分探头进行差分测量12)用差分探头作对地测量时“-”端不能悬空13)小心探头间的串扰现象14)探头与示波器有特殊的匹配关系15)有源探头未插好时，虽显示有波形，但波形幅度错误16)要注意差分探头的“削波”现象17)测试高速信号时要选用1G、1PF探头18)边沿触发简单常用-edge19)捕捉毛刺-glitch触发20)捕捉幅度异常信号-Runt触发21)捕捉宽度异常信号-Width触发22)检查信号边沿跳变速度是否足够快-Slew Rate触发23)保持电平时间超限触发-Timeout24)检查建立保持时间Setup/Hold25）注意虚假信号26）测信号质量时要去掉多余的负载2、安全注意事项1）示波器电源线要用三相插头良好接地2）探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端3）不允许在探头还连接着被测试电路时插拔探头。
4）信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏二、数字万用表1、使用方法1）电压的测量（1）直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
（2）交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
2）、电流的测量（1）直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
（2）交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！3）电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。
4）二极管的测量数字万用表可以测量发光二极管，整流二极管……测量时，表笔位置与电压测量一样，将旋钮旋到“ ”档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。
肖特基二极管的压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约为0.7V，发光二极管约为 1.8～2.3V。
调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。
5）三极管的测量表笔插位同上；其原理同二极管。
先假定Ａ脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为０.７Ｖ左右，然后再用红笔接Ａ脚，黑笔接触其他两脚，若均显示"１"，则Ａ脚为基极，否则需要重新测量，且此管为ＰＮＰ管。
那么集电极和发射极如何判断呢？数字表不能像指针表那样利用指针摆幅来判断，那怎么办呢？我们可以利用“hFE”档来判断：先将档位打到“hFE”档，可以看到档位旁有一排小插孔，分为PNP和NPN管的测量。
前面已经判断出管型，将基极插入对应管型“b”孔，其余两脚分别插入“c”，“e”孔，此时可以读取数值，即β值；再固定基极，其余两脚对调；比较两次读数，读数较大的管脚位置与表面“c”，“e”相对应。
小技巧：上法只能直接对如９０００系列的小型管测量，若要测量大管，可以采用接线法，即用小导线将三个管脚引出。
这样方便了很多哦。
6）MOS场效应管的测量Ｎ沟道的有国产的３Ｄ０１，４Ｄ０１，日产的３ＳＫ系列。
Ｇ极（栅极）的确定：利用万用表的二极管档。
若某脚与其他两脚间的正反压降均大于２Ｖ，即显示“１”，此脚即为栅极Ｇ。
再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是Ｄ极（漏极），红表笔接的是Ｓ极（源极）。
2、安全注意事项为避免可能的电击和人员伤害，请遵照以下规则：1）不要使用已损坏的仪表。
使用仪表前请检查仪表外壳，并注意连接插座附近的绝缘性。
2）检查测试表笔，看是否有损坏的绝缘或裸露的金属，检查表笔的通断性，并在使用仪表前更换损坏的表笔。
3）当操作出现异常时，请不要使用仪表，因此时保护可能已损坏。
当有怀疑时，请将仪表送去检修。
4）请不要在爆炸性的气体、蒸汽或灰尘附近使用本仪表。
5）请不要在任何两个端子或任何端子与大地之间输入超过仪表上标明的额定电压。
6）使用之前，请使用仪表测量一个已知的电压来验证仪表。
7）当测量电流时，请在仪表连接入线路之前关闭线路的电源。
8）当检修仪表时，请只使用标明的更换部件。
9）在测量交流电压30V均值、42V峰值或直流60V以上时，请特别留意，因为此类电压会导致电击危险。
10）使用测试表笔时，请保持您的手指在表笔的挡手后面。
11）在测量时，请先连接公共测试表笔（黑表笔）再连接带电表笔（红表笔）；断开连接时，请先断开带电表笔，再断开公共表笔。
12）打开电池仓时，请将所有测试表笔从仪表移走。
13）当电池仓或仪表外壳部分没有盖紧或松开时，切勿使用仪表。
14）当电池低电压批示符号“ ”出现时，请尽快更换电池，以免误读数而可能导致的电击或人员伤害。
15）请不要用万用表去测量，万用表所示的CAT分类等级以外的电压。
三、钳表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2．使用方法1）测量前要机械调零（电子表要检查钳口和电池是否正常）。
2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程 / 满偏×匝数（电子表则为指示值除以匝数）。
4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
5）测量完毕，要将转换开关放在最大量程处（电子表要放在OFF处）。
3．注意事项1）被测线路的电压要低于钳表的额定电压。
2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
3）钳口要闭合紧密不能带电换量程。
四、电烙铁1、使用方法1）新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。
这样做，可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
2）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。
这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
3）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。
使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。
焊接较大元件或导线时，也可采用焊锡膏。
但它有一定腐蚀性，焊接后应及时清除残留物。
4）焊接前，应对元件引脚或电路板的焊接部位进行焊前处理清除焊接部位的氧化层。
5）在刮净的引线上镀锡。
6）一只手持电烙铁。
另一只手用尖嘴钳或镊子夹持元件或导线。
焊接前，电烙铁要充分预热。
烙铁头刃面上要吃锡，即带上一定量焊锡。
（固定好的元件则直接用焊锡丝进行焊接。
）7）将烙铁头刃面紧贴在焊点处。
电烙铁与水平面大约成60℃角。
以便于熔化的锡从烙铁头上流到焊点上。
烙铁头在焊点处停留的时间控制在2～3秒钟。
8）抬开烙铁头。
待焊点处的锡冷却凝固后，可松开手。
9）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。
10）焊接时，要保证每个焊点焊接牢固、接触良好。
要保证焊接质量。
好的焊点应是锡点光亮，圆滑而无毛刺，锡量适中。
锡和被焊物融合牢固。
不应有虚焊和假焊。
11）焊接电路板时，一定要控制好时间。
太长，电路板将被烧焦，或造成铜箔脱落。
12）从电路板上拆卸元件时，可将电烙铁头贴在焊点上，用吸锡枪吸去焊锡，将元件拔出，（对于不能吸干净的元件，待焊点上的锡熔化后，将元件拔出。
）2、普通元器件的拆焊：1）选用合适的医用空心针头拆焊2）用铜编织线进行拆焊3）用气囊吸锡器进行拆焊4）用专用拆焊电烙铁拆焊5）用吸锡电烙铁拆焊3、注意事项电烙铁要用220V交流电源，使用时要特别注意安全。
应认真做到以下几点：1）电烙铁插头最好使用三极插头，要使外壳妥善接地。
2）使用前，应认真检查电源插头、电源线有无损坏，并检查烙铁头是否松动。
3）电烙铁使用中，不能用力敲击，要防止跌落。
4）烙铁头上焊锡过多时，可用布擦掉，不可乱甩，以防烫伤他人。
5）焊接过程中，烙铁不能到处乱放，不焊时，应放在烙铁架上。
6）注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
五、热熔胶枪1、使用方法1）将胶条由热熔胶枪尾部直接插入送至喷咀。
2）扣动扳机可以精确控制熔胶输送量。
3）调节熔胶枪手柄上温度控制旋钮，可以在80℃～160℃之间任意设定所需温度。
4）推荐使用温度：聚酰胺 200℃；白胶条 180℃。
2、注意事项1）热熔胶枪使用前应检查电压是否相符。
2）应选取附有使用温度标示的热熔胶条，调整熔胶枪的工作温度与熔胶条使用温度相对应。
3）建议所使用的熔胶条其直径为11.0～11.5毫米。
如果使用其他尺寸的熔胶条，可能导致回流，或阻塞热熔胶枪，避免使用久储的热熔胶条。
4）聚酰胺胶条具有很强的吸湿性，注意密封保存；开启后尽快使用，如使用已吸潮的聚酰胺胶条，可能会导致熔胶枪失灵。
