QJ系列气体继电器(中文)

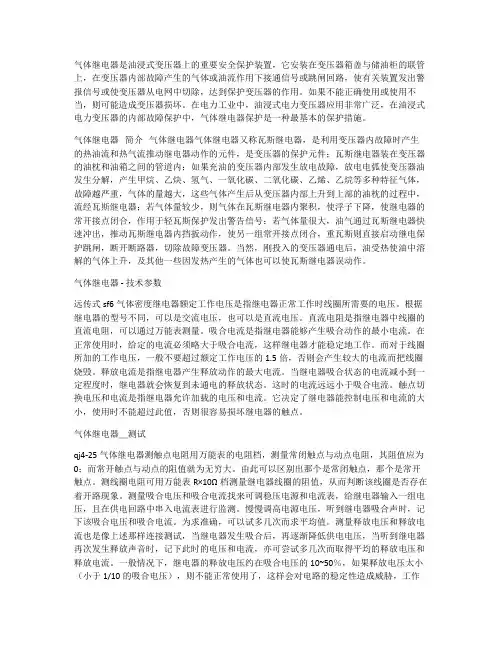

气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。

如果不能正确使用或使用不当，则可能造成变压器损坏。

在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。

气体继电器简介气体继电器气体继电器又称瓦斯继电器，是利用变压器内故障时产生的热油流和热气流推动继电器动作的元件，是变压器的保护元件；瓦斯继电器装在变压器的油枕和油箱之间的管道内；如果充油的变压器内部发生放电故障，放电电弧使变压器油发生分解，产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器；若气体量较少，则气体在瓦斯继电器内聚积，使浮子下降，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号；若气体量很大，油气通过瓦斯继电器快速冲出，推动瓦斯继电器内挡扳动作，使另一组常开接点闭合，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。

当然，刚投入的变压器通电后，油受热使油中溶解的气体上升，及其他一些因发热产生的气体也可以使瓦斯继电器误动作。

气体继电器 - 技术参数远传式sf6气体密度继电器额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

释放电流是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

QJ系列油浸式变压器用气体继电器安装使用说明书沈阳隆辉电器有限公司1、概述1.1产品用途QJ 系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，继电器安装在变压器与储油柜的连接管路上，在变压器运行中由于内部故障而使油分解产生气体造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出报警信号或切除信号，从而达到保护变压器的目的。

1.2型号组成及其含义注：特殊使用环境代号TH-湿热带型 TA-干热带型 一般型不加表示 1.3使用条件：允许工作温度：-30℃ ~ +95℃2、结构与工作原理2.1气体继电器结构1. 探针 6. 接线端子2. 气塞 7. 上盖3. 重锤 8. 弹簧4. 浮子 9. 干簧接点5. 磁铁 10. 挡板图1 继电器芯子结构2.2气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，浮子随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。

若因变压器漏油而使油面降低，同样发出报警信号。

当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。

当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。

3、技术参数3.1接点容量 直流 220V 0.3A S ≤5×10-3S 交流 220V 0.3A COS Φ≤0.63.2工作特性 表一规 格QJ-50 QJ-80 备 注油速整定范围（m/s ） 0.6~1.20.7~1.5油速刻度偏差±0.1m/s 气体积聚数量（ml ）250~300容积刻度偏差±10%继电器 设计序号气体管路通径（标称值），mm取气接头 特殊使用环境代号不带取气接头者不加表示 带取气接头者标注A3.3绝缘性能 表二继电器充满变压器油，在常温下加压200kPa ，持续20分钟无渗漏。

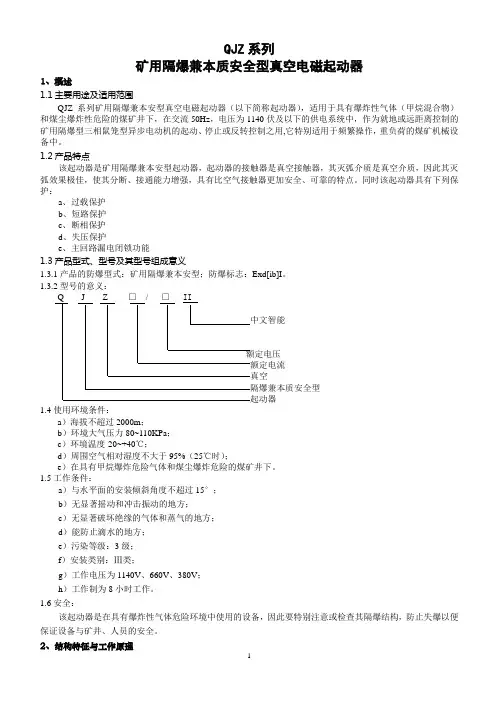

QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器（以下简称起动器），适用于具有爆炸性气体（甲烷混合物）和煤尘爆炸性危险的煤矿井下，在交流50Hz，电压为1140伏及以下的供电系统中，作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。

1.2产品特点该起动器是矿用隔爆兼本安型起动器，起动器的接触器是真空接触器，其灭弧介质是真空介质，因此其灭弧效果极佳，使其分断、接通能力增强，具有比空气接触器更加安全、可靠的特点。

同时该起动器具有下列保护：a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I。

1.3.2型号的意义：Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件：a）海拔不超过2000m；b）环境大气压力80~110KPa；c）环境温度-20~+40℃；d）周围空气相对湿度不大于95%（25℃时）；e）在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。

1.5工作条件：a）与水平面的安装倾斜角度不超过15°；b）无显著摇动和冲击振动的地方；c）无显著破坏绝缘的气体和蒸气的地方；d）能防止滴水的地方；e）污染等级：3级；f）安装类别：Ⅲ类；g）工作电压为1140V、660V、380V；h）工作制为8小时工作。

1.6安全：该起动器是在具有爆炸性气体危险环境中使用的设备，因此要特别注意或检查其隔爆结构，防止失爆以便保证设备与矿井、人员的安全。

2、结构特征与工作原理2.1起动器壳体结构：起动器由钢板和型钢焊成方形隔爆型壳体，主腔、主体上方为隔爆型的方型接线腔。

接线腔与壳体主腔之间，由具有隔爆性能的接线端子贯通。

瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。

2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。

若因变压器漏油而使油面降低，同样发出报警信号。

当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。

当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。

2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。

允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。

继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。

从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。

将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。

油时请先将放气塞打开，然后注油。

QJ40型气体继电器的正确应用江苏蓝天光伏科技有限公司，白正阁20世纪90年代末，由于风电、光伏等新能源行业的兴起与大力发展，美式箱变在得到了广泛应用，技术上也有了长足的进步。

箱体结构及元器件选型等，都进行了大量优化布置。

传统电力变压器上使用的QJ-50型瓦斯继电器显然在全密封美式箱变上已不再使用，被新型QJ40系列全密封变压器用气体继电器所代替。

一、QJ-40系列气体继电器特点分析QJ40系列气体继电器，主要用于保护油浸式全密封变压器。

变压器在运行中，由于内部故障而产生的气体，集中于继电器的气室和变压器的油箱内，当气体的释放量达到一定的容积时，继电器输出报警信号或切除信号，从而达到保护变压器的目的。

工作原理：变压器正常运行时，气体继电器的内部充满变压器油，当变压器内部出现故障，变压器油分解而产生的气体聚积在继电器的气室内，气压迫使油面下降，浮子随油面下降，联动磁性开关吸合，接通信号回路，发出报警信号。

若由于其它原因（如渗漏油等）导致油箱内的油面下降，同样作用于信号回路，发出报警信号。

当变压器内部发生严重故障时，将会产生大量气体，导致油面严重下降，此时，重瓦斯磁性开关吸合，将变压器从电网中切除，发出切除信号。

QJ40系列气体继电器如右图所示，翻阅厂家说明书，有如下方面的介绍：1. 气体继电器要安装在变压器油箱箱盖上，以便于气体的收集；2. 用户可通过观察视察窗内指针所指的刻度精确地知道变压器油箱内的油位。

3.变压器在运行前必须保证气体继电器在常温下充满油，方可投入运行；注油时请先将放气塞打开，然后注油。

4.放气及收集气样：将放气塞的防尘盖拧下，旋开顶部的气塞即可放气或收集气样。

5.为方便气体继电器进行现场检修，其安装位置应保证气体继电器的芯体能从壳体中取出。

图1 QJ40型气体继电器针对厂家的介绍，下文将在实际运用中，对以上几条做详细的阐述说明。

一些厂家在设计美式箱变，将QJ40气体继电器设计安装的位置如图2、图3所示：图2 安装在箱体中部图3 安装在箱体中上部“油箱箱盖”上，而是安装在了油箱中部位置。

一.产品简介QJM（F/S）-40全密封变压器气体继电器是全密封变压器的专用综合保护继电器，可对变压器提供重瓦斯保护（压力超限保护）、瓦斯气体保护、油位显示、注油、补油、压力释放等功能。

可极大方便供电部门监视全密封变压器运行情况及诊断变压器故障，适用于全密封变压器及箱式变电站。

二.产品型号压力释放阀开启压力值（kPa）轻瓦斯气体报警油位（mm）*压力继电器报警值（kPa）管路通径(标称值)（mm）带压力释放阀/双重瓦斯报警全密封专用继电器气体例：QJM（F/S）-40/30-20-35表示全密封用的，压力继电器报警值为30kPa且为两组报警接点，轻瓦斯气体报警油位为油箱盖下部20 mm，压力释放阀的开启压力为35kPa,管路通径为40mm的气体继电器。

注*:轻瓦斯气体报警油位也可根据客户要求选定三.外形及安装尺寸（见图1）四.产品性能4.1本产品压力保护即压力继电器保护。

压力继电器为油箱内压力的电器保护装置，当油箱内压力达到报警压力值时，压力继电器动作发出报警信号，该信号可用于报警或跳闸，本产品推荐接跳闸；针对全密封变压器其报警信号代表重瓦斯动作。

（注：选择压力报警值应小于压力释放阀开启压力5kPa）4.2本产品的轻瓦斯保护即瓦斯气体量超值保护。

本继电器油室在变压器总装后应充满变压器油，当变压器事故产生轻瓦斯气体时，该气体收集于本继电器的油室内，使油位下降，当达到报警位置时，可发出电器报警信号。

4.3 本产品的油位显示计，可显示变压器油箱下部的油位，可360°任意方向观察，与本公司专利产品多功能管式油位显示计功能相同，即可正确显示油位、补油、压力释放、取气样。

五.外接线说明本产品电器室内设有接线端子板。

端子中：1、2为压力继电器（重瓦斯）无源开关常开接点；3、4为轻瓦斯气体继电器无源开关常开接点，见图2所示。

支持重瓦斯双路报警的气体继电器，其端子中：1、2为第一路压力继电器（重瓦斯）无源开关常开接点；3、4为第二路压力继电器（重瓦斯）无源开关常开接点； 5、6为轻瓦斯气体继电器无源开关常开接点，见图3所示。

QJM（F/S）-40系列全密封变压器气体继电器QJM-40 Hermetically Sealing Transformer Oil-relay安装使用说明书Operating Instruction Manual沈阳科奇电器有限公司SHENYANG KEQI ELECTRICAL EQUIPMENT CO.,LTD地址：沈阳市沈北新区辉山经济开发区辉山大街123-15Add: No.123.huishan street,HuiShan New&High Techagricul Development邮编Postcode：110164电话Tel：0086-24-88082828传真Fax：0086-24-88082929 E-mail:************一.产品简介QJM（F/S）-40全密封变压器气体继电器是全密封变压器的专用综合保护继电器，可对变压器提供重瓦斯保护（压力超限保护）、瓦斯气体保护、油位显示、注油、补油、压力释放等功能。

可极大方便供电部门监视全密封变压器运行情况及诊断变压器故障，适用于全密封变压器及箱式变电站。

二.产品型号Q J M (F/S)- □/□-□-□压力释放阀开启压力值（kPa）轻瓦斯气体报警油位（mm）*压力继电器报警值（kPa）管路通径(标称值)（mm）带压力释放阀/双重瓦斯报警全密封专用继电器气体例：QJM（F/S）-40/30-20-35表示全密封用的，压力继电器报警值为30kPa且为两组报警接点，轻瓦斯气体报警油位为油箱盖下部20 mm，压力释放阀的开启压力为35kPa,管路通径为40mm的气体继电器。

注*:轻瓦斯气体报警油位也可根据客户要求选定三.外形及安装尺寸（见图1）四.产品性能及特点4.1本产品压力保护即压力继电器保护。

压力继电器为油箱内压力的电器保护装置，当油箱内压力达到报警压力值时，压力继电器动作发出报警信号，该信号可用于报警或跳闸，本产品推荐接跳闸；针对全密封变压器其报警信号代表重瓦斯动作。

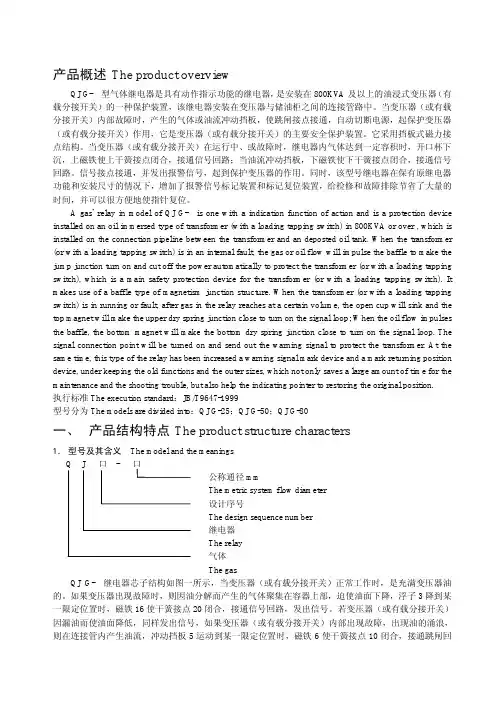

产品概述The product overviewQJ G- 型气体继电器是具有动作指示功能的继电器，是安装在800KV A及以上的油浸式变压器（有载分接开关）的一种保护装置，该继电器安装在变压器与储油柜之间的连接管路中。

当变压器（或有载分接开关）内部故障时，产生的气体或油流冲动挡板，使跳闸接点接通，自动切断电源，起保护变压器（或有载分接开关）作用，它是变压器（或有载分接开关）的主要安全保护装置。

它采用挡板式磁力接点结构。

当变压器（或有载分接开关）在运行中、或故障时，继电器内气体达到一定容积时，开口杯下沉，上磁铁使上干簧接点闭合，接通信号回路；当油流冲动挡板，下磁铁使下干簧接点闭合，接通信号回路。

信号接点接通，并发出报警信号，起到保护变压器的作用。

同时，该型号继电器在保有原继电器功能和安装尺寸的情况下，增加了报警信号标记装置和标记复位装置，给检修和故障排除节省了大量的时间，并可以很方便地使指针复位。

A gas’relay in model of QJ G- is one with a indication function of action and is a protection device installed on an oil immersed type of transformer (with a loading tapping switch) in 800KVA or over , which is installed on the connection pipeline between the transformer and an deposted oil tank. When the transformer (or with a loading tapping switch) is in an internal fault, the gas or oil flow will impulse the baffle to make the jump junction turn on and cut off the power automatically to protect the transformer (or with a loading tapping switch), which is a main safety protection device for the transformer (or with a loading tapping switch). It makes use of a baffle type of magnetism junction structure. When the transformer (or with a loading tapping switch) is in running or fault, after gas in the relay reaches at a certain volume, the open cup will sink and the top magnet will make the upper dry spring junction close to turn on the signal loop; When the oil flow impulses the baffle, the bottom magnet will make the bottom dry spring junction close to turn on the signal loop. The signal connection point will be turned on and send out the warning signal to protect the transformer. At the same time, this type of the relay has been increased a warning signal mark device and a mark returning position device, under keeping the old functions and the outer sizes, which not only saves a large amount of time for the maintenance and the shooting trouble, but also help the indicating pointer to restoring the original position.执行标准The execution standard：JB/T9647-1999型号分为The models are divided into：QJ G-25；QJ G-50；QJ G-80一、产品结构特点The product structure characters1．型号及其含义The model and the meaningsQ J 口- 口公称通径mmThe metric system flow diameter设计序号The design sequence number继电器The relay气体The gasQJ G- 继电器芯子结构如图一所示，当变压器（或有载分接开关）正常工作时，是充满变压器油的。

QJ-80气体瓦斯继电器产品介绍重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。

我局用瓦斯继电器分有载瓦斯继电器，油管半径一般为50mm或者80mm,本体瓦斯继电器，油管半径一般80mm。

QJ1-80气体继电器，是油浸式变压器所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器。

产品特征1、轻瓦斯试验将瓦斯继电器放在实验台上固定，（继电器上标注箭头指向油枕），打开实验台上部阀门，从实验台下面气孔打气至继电器内部完全充满油后关闭阀门，放平实验台，打开阀门，观察油面降低到何处刻度线时轻瓦斯触点导通，我局轻瓦斯定值一般为250mm —350mm ，若轻瓦斯不满足要求，可以调节开口杯背后的重锤改变开口杯的平衡来满足需求。

2、重瓦斯试验（流速实验）从实验台气孔打入气体至继电器内部完全充满油后关上阀门，放平实验台，打开实验台表计电源，选择表计上的瓦斯孔径档位，测量方式选在“流速”，再继续打入气体，观察表计显示的流速值为整定值止，快速打开阀门，此时油流应能推动档板将重瓦斯触点导通。

重瓦斯定值一般为1.0—1.2m/s，若重瓦斯不满足要求，可以通过调节指针弹簧改变档板的强度来满足需求。

3、密闭试验同上面的方法将起内部充满油后关上阀门，放平实验台，将表计测量方式选在“压力”，打入气体，观察表计显示的压力值数值为0.25MPa，保持该压力40分钟，检查继电器表面的桩头跟部是否有油渗漏。

产品别称气体继电器校验仪、瓦斯继电器、气体继电器压力释放阀校验仪、瓦斯继电器检测仪、瓦斯继电器校验台、气体继电器测试仪，瓦斯继电器校验仪技术参数1.继电器管路直径:QJ1-25型为ф25，QJ1-5O 为ф50，QJ1-80为ф802继电器的工作温度：-30℃-+95℃3.信号接点动作气体容量：250-300cm34.接点额定容量：220V 0.3A,110V 0.6A(S 5X10 S)5.绝缘强度：2000V/nim6.密封性能：继电器内充满变压器油，在常温下加压200Kpa/20min,无渗漏现象。

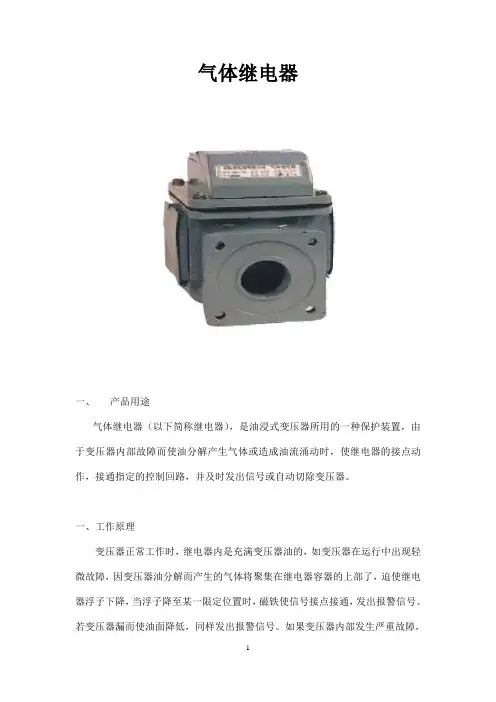

气体继电器一、产品用途气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器。

一、工作原理变压器正常工作时，继电器内是充满变压器油的，如变压器在运行中出现轻微故障，因变压器油分解而产生的气体将聚集在继电器容器的上部了，迫使继电器浮子下降，当浮子降至某一限定位置时，磁铁使信号接点接通，发出报警信号。

若变压器漏而使油面降低，同样发出报警信号。

如果变压器内部发生严重故障，将会出现油的涌浪，在管路内产生油流，冲击继电器的档板运动，当挡板运动到某一限定位置时，磁铁使跳闸接点接通，切除与变压器连接的所有电源。

二、技术参数1、工作温度-30℃～95℃2、接点容量AC 220V 0.3A COSø≤0.6DC 220V 0.3A S≤5X10-3S３、工作特性表一规格QJ-30 QJ-50 QJ-25油速整定范围（m/s）0.7-1.5 0.6-1.2 0.8-1.2气体聚集数量（ml）250-300 <2504、密封性能继电器充满变压器油，在常温下加压200kpa，持续20分钟无渗漏。

5、绝缘性能检验项目触点的端子间端子对地间信号和跳闸两组端子间承受T频电压及时间2000V/1min 2000V/1min 2000V/1min6、抗震性能当震动频率在4-20Hz加速度为4g时，继电器不误动作。

四、安装与使用（1）QJ4 -25继电器外形及尺寸如图A所示，QJ1-50、80、QJ4-50、80继电器外形及尺寸如图B所示，尺寸见表三。

（2）继电器安装在变压器油箱与储油柜之间的连接管路中，安装时使继电器上的箭头指向储油柜一侧。

（3）安装完毕后，打开连接管路中的油阀，同时打开气塞排除气体，使继电器内充满变压器油，当气塞有油排出时关紧气塞。

（4）从气塞处打进空气，可以检查“信号”接点动作的可靠性。

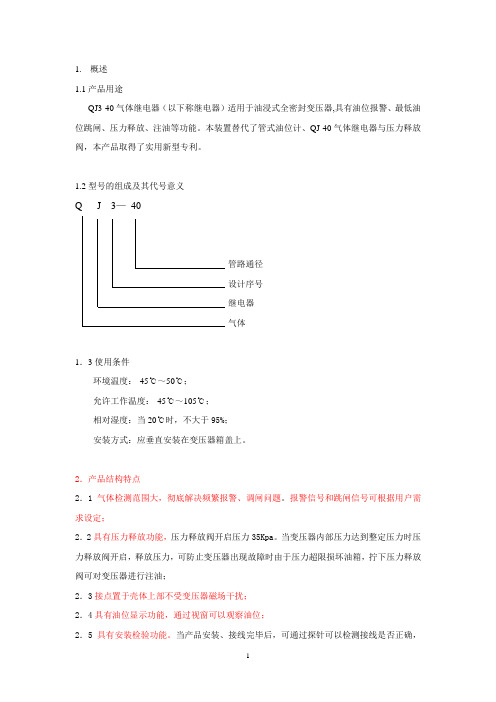

QJ-40系列全密封变压器用气体继电器安装使用说明书沈阳隆辉电器有限公司1、概述1.1产品主要用途QJ-40系列气体继电器，主要用于保护油浸式全密封变压器。

变压器在运行中，由于内部故障而产生的气体，集中于继电器的气室和变压器的油箱内，当气体的释放量达到一定的容积时，产品输出报警信号或切除信号，从而达到保护变压器的目的。

1.2型号及其含义本产品的型号及其所代表的意义如下：例如：QJ2-40B（第二次改型设计；管路通径为40mm；B为派生代号）1.3使用条件工作温度：-30℃~ +95℃2、气体继电器结构及工作原理2.1气体继电器外部结构气体继电器外部结构如图1、2、3、4所示；内部浮子及两个磁性开关C、D构成，开关吸合将报警信号或除切信号通过接线端子输出。

图1 QJ1-40型图2 QJ2-40A型图3 QJ2-40B型1.油位视察窗2.壳体3.注油塞4.放气塞5.探针6.接线盒7.接线端子8.出线口9.护罩图4 QJ3-40型2.2气体继电器工作原理变压器正常运行时，气体继电器的内部充满变压器油，当变压器内部出现故障，变压器油分解而产生的气体聚积在继电器的气室内，气压迫使油面下降，浮子随油面下降，并联动磁性开关C或D吸合。

磁性开关C吸合，接通信号回路，发出报警信号。

若由于其它原因（如渗漏油等）导致油箱内的油面下降，同样作用于信号回路，发出报警信号。

当变压器内部发生严重故障时，将会产生大量气体，导致油面严重下降，此时，磁性开关D吸合，将变压器从电网中切除，发出切除信号。

3、气体继电器主要技术参数及动作特性3.1气体继电器主要技术参数管路通径：Ф40mm接点容量：DC/AC 220V 0.3A接线端子对地：AC 2 KV 1min密封试验压力：200kPa 20min3.2气体继电器动作特性（见表）3.2.1QJ1-40气体继电器：动作灵敏度高。

3.2.2QJ2-40A、QJ2-40B、QJ3-40气体继电器是在QJ1-40气体继电器的基础上改进而成的，它克服了QJ1-40气体继电器频繁报警的缺陷。

QJ闪300使用维护说明书
新出厂的继电器安装使用前必须先取出继电器机芯，拆除运输固定用的绑扎带。

并检查所有紧固件是否松动，浮杯及挡板是否动作灵活，接点是否可靠开闭。

继电器应安装在油浸式变压器的油箱与储油柜质检的联管上，联管的内径应与继电器的管路通径和口径一致，继电器上的箭头必须指向储油柜。

允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过，或采用安装倾斜连气管的方法，使变压器内部的气体顺利进入继电器内。

为方便运行现场对气体继电器的检修，其安装位置应保证继电器机芯能顺利的从壳体中取出。

型取出高度为。

安装完毕后，打开连接管上的油阀，拧下气塞防尘罩用手拧松气塞螺母,注意不将螺母拧下来，让空气排出，直到气嘴逸油位置，再拧紧
螺母。

如需接引导气盒时，在没打开油阀之前，将继电器上盖上的封塞螺钉拧下，然后把接线座拧上，再将导气盒用螺母，胶垫接到引座上，接导气盒后继电器上的气塞可正常使用。

继电器应每年进行一次外观检查及信号回路的可靠性和跳闸回
路的可靠性检查已运行的继电器应每两年开盖一次，进行内部结构和动作可靠性检查。

已运行的继电器应每五年进行一次工频耐压试验。

磁铁不能剧烈震动，也不能放在强磁场及温度超过和低于的环境中，以防退磁。

不要随意拆卸干簧接点，特别是根部引线不得任意弯拆，以免损坏。
