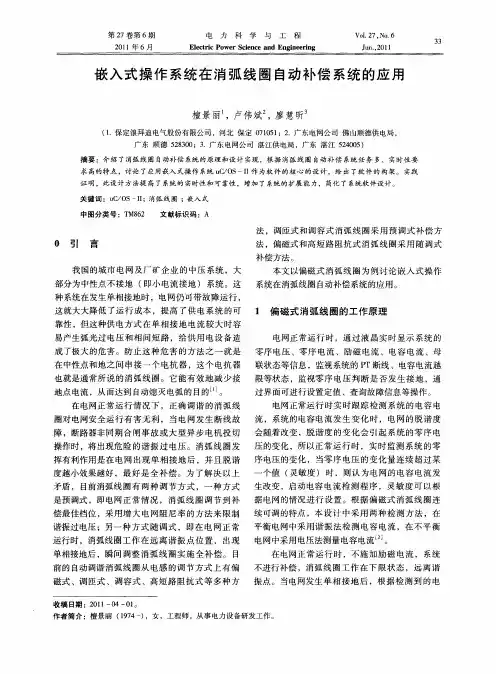

消弧线圈自动跟踪补偿技术综述引言消弧线圈是电力系统中常见的一种设备,用于保护电力设备和系统免受电弧故障的影响。
然而,由于电力系统中的故障和变化,消弧线圈经常需要进行调整和补偿,以保证其性能和稳定性。
本文将综述消弧线圈自动跟踪补偿技术的研究进展,包括原理、方法和应用。
一、消弧线圈及其工作原理1.1 消弧线圈的定义消弧线圈是一种用于限制和控制电力系统中电弧故障影响范围的设备。
它通过产生磁场来限制电流,并将故障电流引导到地面或其他安全位置。
1.2 消弧线圈的工作原理消弧线圈通过利用磁场的作用来实现对电流的控制。
当电流超过设定值时,消弧线圈会产生一个磁场,使得故障电流被引导到地面或其他安全位置。
这样可以避免故障扩大和对设备和系统的损害。
二、消弧线圈自动跟踪补偿技术的研究进展2.1 自动跟踪技术的概述自动跟踪技术是指利用传感器和控制系统实现对消弧线圈的自动调整和控制。
通过实时监测电力系统状态和故障情况,自动跟踪技术能够及时调整消弧线圈的参数,以保证其工作效果和稳定性。
2.2 消弧线圈自动补偿技术的原理消弧线圈自动补偿技术是指利用反馈控制原理对消弧线圈进行补偿,以达到更好的控制效果。
通过监测电流、电压等参数,并根据预设的补偿算法进行计算和调整,可以实现对消弧线圈的自动补偿。
2.3 消弧线圈自动跟踪补偿技术的方法2.3.1 传感器监测方法传感器监测方法是利用传感器对电流、电压等参数进行实时监测,并将监测结果反馈给控制系统。
通过分析监测数据,控制系统可以实现对消弧线圈的自动调整和补偿。
2.3.2 控制算法方法控制算法方法是指利用数学模型和控制算法对消弧线圈进行自动调整和补偿。
通过建立电力系统的数学模型,并设计合适的控制算法,可以实现对消弧线圈的自动跟踪补偿。
2.4 消弧线圈自动跟踪补偿技术的应用消弧线圈自动跟踪补偿技术在电力系统中具有广泛的应用前景。
它可以提高电力系统的稳定性和可靠性,减少故障对设备和系统的损害。
自动补偿跟踪消弧线圈在煤矿变电站中的应用在我国3-35KV供电系统中,大部分为中性点不接地系统。
而煤矿供电的电压等级为6-10KV,属中性点不接地系统。
这种系统在发生单相接地故障时,电网允许带单相接地故障运行时间不超过两小时,这就大大降低了运行成本,提高了供电系统的可靠性,但这种供电方式在单相接地电流较大时容易产生弧光接地过电压,易使单相接地扩大为两相或三相弧光短路和相间短路,给供电设备造成极大的危害。
解决的办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。
其目的是为了消除弧光,减小接地故障电流,保障煤矿供电的安全。
1、自动补偿跟踪消弧线圈的用途:消弧线圈是一个装设于配电网中性点的可调电感线圈。
当发生单相接地时,可形成与接地电流大小接近但方向相反的感性电流以补偿容性电流,从而使接地处的电流变得很小或接近于零。
当电流过零电弧熄灭后,消弧线圈可减小故障相电压的恢复速度,从而减小了电弧重燃的可能性;消弧线圈的存在,使电弧重燃的次数大为减少,从而使高幅值的过电压出现的概率减小;避免电弧使接地点电缆绝缘熔化造成的相间短路;中性点经消弧线圈接地的电网接地电流小,从而减少了跨步电压,避免了人身伤害,同时减小了对附近通信线路的干扰。
而自动跟踪补偿装置造用于6-10KV中性点不接地的电网,对电网单相接地的电容电流进行了自动跟踪补偿,并始终处于全补偿状态下运行,使接地故障点的残余无功电流减少到5A以下,因而可显著提高电网供电的安全性和可靠性。
该装置对电网对地分布电容比较大,对地绝缘相对薄弱的电缆电网尤为重要,它可有效地抑制电弧接地过电压,减少单相接地故障引发相间短路和电缆放炮的几率;此外,还能有效抑制电弧接地过电压和铁磁谐振过电压。
该装置更适用于采用电缆线路的煤矿井下供电线路。
2 消弧线圈的分类及动态补偿原理正常情况下矿井电网的电容电流不是固定不变的,它随着电力系统运行方式、煤矿采区和工作面移动、负荷的增加和减少而变化。
消弧线圈⼯作原理及应⽤消弧线圈⼯作原理及应⽤⽬录摘要 (2)⼀、引⾔ (3)⼆、消弧线圈作⽤原理与特征 (4)三、消弧线圈⾃动补偿的应⽤ (7)四、消弧线圈接地系统⼩电流接地选线 (8)五、消弧线圈的故障处理⽅法与技术 (11)六、结束语 (13)参考⽂献 (14)谢辞 (15)摘要本⽂通过对配电系统中性点接地⽅式和配电⽹中正常及发⽣故障时电容电流的分析,阐述了中性点经消弧线圈接地⽅式在⽬前配电⽹系统中应⽤的必要性,并从消弧线圈的⼯作原理,使⽤条件,容量选择,注意事项和故障处理等⽅⾯进⾏了探讨,同时也对⽬前国内消弧线圈装置进⾏了简单介绍。
关键词:接地;中性点;消弧线圈;电弧;补偿;⼀、引⾔⽬前,在我国⽬前配电⽹系统中,单相接地故障是出现概率最⼤的⼀种,并且⼤部分是可恢复性的故障,6~35 kV电⼒系统⼤多为⾮有效接地系统,由于⾮有效接地系统的中性点不接地,即使发⽣单相接地故障,但是三相线电压依然处于对称状态,所以仍能保持不间断供电,这是中性点不接地系统电⽹的⼀⼤优点,但当供电线路较长时,单相接地电流容易超过规范规定值,造成接地故障处出现持续电弧,⼀旦不能及时熄灭,可能发展成相间短路;其次,当发⽣间歇性弧光接地时,易产⽣弧光接地过电压,从⽽波及整个电⽹。
为了解决这些问题,选择在系统中性点装设消弧线圈接地已经被证实是⼀项有效的措施,对电⽹的安全运⾏⾄关重要。
⼆、消弧线圈作⽤原理与特征2.1各类中性点接地⽅式及优缺点介绍我国⽬前中性点的运⾏⽅式主要有两种:a)中性点直接接地系统直接接地系统主要⽤在110KV及以上的供电系统和低压380V系统。
直接接地系统发⽣单相接地故障时由于故障电流较⼤会使继电保护马上动做切除电源与故障点回路。
中性点直接接地系统的优点是发⽣单相接地时,其它⾮故障相对地电压不升⾼,因此可节省⼀部分绝缘费⽤,供电⽅式相对安全。
其缺点是发⽣单相接地故障时,故障电流⼀般较⼤,要迅速切除故障回路,影响供电的连续性,从⽽供电可靠性较差。
在6~35kV 的电力系统中,供电电流会随着用户用电量的变化随时发生变化,当单链接电流大小超过限值时,就会产生电弧,进而影响电气设备的正常运行,甚至是损坏电器设备,为了达到降低或消除电弧,在电力供电网络系统中通常需要安装消弧线圈,即在中性点处通过消弧线圈接地,电网在此装置的补偿运行方式下工作可有效降低电弧所带来的损害。
下面对中性点经消弧线圈接地的原理进行简要介绍。
配电网络系统线路中中性点不直接接地,而是通过串联电感线圈后接地。
这种消弧方式其实是一种电流补偿装置,也就是一个维持平衡的过程,我们可以采取不同的补偿方式在电路中得到应用。
一般有三种,即完全补偿、欠补偿和过补偿,具体如下。
1完全补偿完全补偿就是要使电感电流I L 与接地电容电流I C 相等,在这种情况下接地点的电流几乎为零,因此在该种补偿方式下理论上不会产生电弧,也就不会出现弧光过电压状态,也就不存在电弧危害了,所以,从理论上来讲完全补偿方式是一种理想的补偿范式。
但是这种状态是一种理想状态,通常情况下并不能实现,在供电系统正常运行时,电感电流和接地电容的电流总是会出现不相等的情况,电源中性点和地面之间就会形成点位的偏移,形成电压,从而使得中性点消弧线圈和接地电容共同形成一个串联回路(见图1和图2)。
消弧线圈与接地电容构成消弧线圈接地系统W 相金属的串联电路性接地的简化等值电路图1图2应用戴维南定理,图3中的U̇N 等于消弧线圈从中性点断开后,中性点的电压,由式(1)确定:U N =U ̇U Y 1+U ̇V Y 2+U ̇W Y 3Y 1+Y 2+Y 3(1)式(1)中:Y 1=ωc 1;Y 2=ωc 2;Y 3=ωc 3;线路经完全换位后,c 1、c 2、c 3差别很小,U ̇N 数值较小。
在发生全补偿时,消弧线圈的感抗与三相对地电容容抗相等。
在U̇N 的作用下,图3所示的电路构成串联谐振,回路电流为I=U NR(2)中性点电位为U 0=LX L =U N RX L (3)消弧线圈的感抗通常是比较大的,而线圈的电阻此时相对比较小,在U N 不大的情况下中性点处电位U 0仍然会很高,U 0将在串联谐振回路中产生很大的电压落差,从而导致电源中性点对地电压迅速的升高,引起电压过量,这是不允许的,因此在实际中完全补偿方式,不是很适用。
消弧线圈作用及补偿方式消弧线圈是一种用于电力系统中的重要设备,它的作用是消除系统中的电弧现象,并通过提供补偿电流来保护设备和系统。
电弧是指在电力系统中由于电气设备运行过程中产生的低阻抗路径导致的电流突然增大,产生的高温和高能量放电现象。
电弧不仅会对设备造成损坏,还会产生火灾和爆炸等安全隐患。
因此,消弧线圈的作用是非常重要的,它可以及时消除电弧并保护设备的安全运行。
消弧线圈的基本原理是通过产生磁场,将电弧的能量转化为电能,从而达到消除电弧的目的。
当电弧发生时,消弧线圈产生的磁场将电弧能量吸收和存储,然后通过自身感应电动势的作用将电能释放出来。
这样,消弧线圈可以将电弧的能量转化为无害的能量并消除电弧的持续时间。
消弧线圈的效果可以通过以下几个方面来衡量:1.消除电弧时间:消弧线圈能够迅速地将电弧能量吸收并存储起来,然后通过释放能量的方式将电弧消除。
因此,消弧线圈能够显著减少电弧的持续时间,从而降低电弧带来的损害。
2.保护设备和系统:消弧线圈的作用是消除电弧,从而保护设备和系统的安全运行。
它可以有效地防止设备由于电弧导致的损坏,延长设备的寿命。
3.提高系统可靠性:消弧线圈可以快速地消除电弧,避免电弧引起的系统故障,提高系统的可靠性和稳定性。
为了提高消弧线圈的性能和效果,常常需要采取一些补偿措施。
补偿方式主要包括:1.线圈结构的优化:优化消弧线圈的结构设计,例如增加线圈的匝数、改善线圈的互感耦合系数等,可以提高消弧线圈的效果和功率。
2.增加辅助设备:可以增加一些辅助设备来提高消弧线圈的消弧效果。
例如,可以通过设置消弧线圈的外骨架或附加其他消弧装置来增加消弧线圈的消弧能力。
3.控制策略的优化:通过优化控制策略,例如控制电压、电流等参数,可以有效地提高消弧线圈的效果和响应速度。
4.综合应用其他技术:可以综合应用其他技术来提高消弧线圈的效果。
例如,结合电弧检测、电弧引爆机构等技术,可以实现更加精确和自动化的消弧控制。
消弧线圈补偿原理
消弧线圈补偿原理是指在电力系统中,为了消除电力设备产生的电弧现象而采取的一种补偿措施。
电弧是电流在断路器和开关等设备中断开时产生的电流依然存在,并在断口处形成电弧的现象。
这会导致电力系统的电能损耗和设备的过热,甚至对设备造成损坏。
消弧线圈补偿原理的基本思想是通过加入一个特殊的线圈来产生一个与电弧相反的电流,这样两者相互抵消,从而实现消弧的目的。
该线圈与电弧的电流大小和方向成正比,而且它的电感特性能够与电弧的电容特性相匹配,以最大程度地抵消电弧的能量。
消弧线圈补偿的工作原理可以用以下几个步骤简述:
1. 当断路器或开关打开时,电弧产生并开始燃烧。
2. 同时,消弧线圈也开始工作,通过调节线圈中的电流大小和方向来产生一个与电弧相反的电流。
3. 电弧的能量和消弧线圈产生的电流相互抵消,使电弧逐渐消失。
4. 当电弧完全消失后,线圈的工作也停止。
消弧线圈补偿原理的应用可以有效地消除电力设备产生的电弧现象,保护设备的安全运行。
它常用于高压断路器、开关和电容器等设备中,以提高电力系统的可靠性和稳定性。
通过合理设计和调整消弧线圈的参数,可以实现更好的消弧效果,并减少电弧对设备的影响。
消弧线圈的补偿方式1. 引言消弧线圈是一种用于电力系统中的保护装置,用于限制和消除电流瞬时变化时产生的电弧现象。
在电力系统中,电流瞬时变化可能会引发火灾、短路等危险情况,因此消弧线圈的作用至关重要。
然而,在实际应用中,消弧线圈会对电力系统产生一定程度的影响,需要进行补偿以提高系统的稳定性和效率。
本文将详细介绍消弧线圈的补偿方式,并分析其原理、优缺点以及应用场景。
2. 消弧线圈的原理消弧线圈是一种通过感应耦合原理来限制和消除电流瞬时变化时产生的电弧现象的装置。
它由主线圈和补偿线圈组成。
当电流突然发生变化时,主线圈中会产生感应电动势,从而在补偿线圈中产生与主线圈相反方向的磁场,通过相互作用抵消了主线圈中产生的磁场,从而达到限制和消除电流瞬时变化时产生的电弧现象的目的。
3. 消弧线圈的补偿方式消弧线圈的补偿方式主要包括主动补偿和被动补偿两种。
3.1 主动补偿主动补偿是指通过控制电流源来实现对消弧线圈的补偿。
具体而言,通过在电流源上加装一个反馈回路,根据感应电动势的方向和大小来调整电流源输出的电流,以达到消弧线圈中产生与主线圈相反方向磁场并抵消主线圈中磁场的目的。
主动补偿具有响应速度快、控制精度高等优点,适用于对电流变化要求较高、需要快速响应和精确控制的场景。
然而,主动补偿也存在一些缺点,如成本较高、系统复杂等。
3.2 被动补偿被动补偿是指通过改变消弧线圈结构参数来实现对其补偿。
具体而言,可以通过改变消弧线圈的匝数、截面积等参数来调整其感应电动势和磁场大小,从而达到限制和消除电流瞬时变化时产生的电弧现象的目的。
被动补偿具有结构简单、成本低等优点,适用于对电流变化要求不高、对响应速度和控制精度要求较低的场景。
然而,被动补偿也存在一些缺点,如无法实现快速响应和精确控制等。
4. 消弧线圈补偿方式的应用场景消弧线圈补偿方式的选择应根据具体应用场景来确定。
以下是几种常见的应用场景:4.1 高压输电线路在高压输电线路中,电流突变可能会引发火灾、短路等危险情况。
电力系统中消弧线圈的应用随着我国电力系统的快速发展,电网规模不断增大,电缆的使用量与日俱增,配电网的容量不断扩大,使得电力系统的电流也随之增大,用户对电力系统的可靠性也提出了更高的要求。
本文针对电力系统中消弧线圈的应用展开研究。
标签:电力系统;消弧线圈;接地系统;应用1、消弧线圈接地系统目前我国的配电系统中经常使用中性点经消弧线圈的接地方式。
当电力系统出现单项接地问题时,消弧线圈就会发出动作,消弧线圈产生的电感电流就会补偿系统中的电容电流,使得出现单项接地问题处的接地电流大幅度降低,避免了问题的扩展。
串联阻尼电阻可以在预调式消弧线圈正常运行时对中性点的位移电压进行合理的抑制。
当系统处于正常运行状态时,串联阻尼电阻的控制器就会随着电网中电容电流的变化进行跟踪,并对消弧线圈进行对应的调整,以确保处于谐振点周围。
但是假如在全补偿或者过补偿状态下进行系统补偿时,一旦计算的系统电容电流不准确就有可能导致电力系统出现谐振现象。
基于此,将一个电阻串联在消弧线圈中,可以适当提高电网的阻尼率,这样就可以将谐振过电压控制在合理范围内。
2、消弧线圈的调谐方式消弧线圈的调谐方式主要包括“预调式”以及“随调式”两大类。
其中,在系统处于正常状态时采用“预调式”进行电容电流的测量,并对消弧线圈的位置进行适当的调节。
当出现单项接地问题时,消弧线圈就会进行延时补偿,这是可以采用电气条件或者机械条件的形式进行。
采用该方法进行补偿时,需要并联或者串联一个电阻来避免系统在正常运转过程中出现串联谐振。
一旦出现单项接地问题时,为了防止输出阻性电流应进行阻尼电阻的短接,这样还可以起到保护电阻的作用,当问题解决之后还应再一次接入阻尼电阻。
在系统处于正常状态时采用“随调式”进行电容电流的测量,并对消弧线圈的位置进行适当的调节。
当出现单项接地问题时,需要将消弧线圈的位置进行合理的调节。
当问题解决之后,再将消弧线圈的位置调节到远离补偿工作点的位置处。
消弧线圈过补偿消弧线圈过补偿,是指在高压电气设备中为了减小电弧故障对设备和人身安全的影响,采取一系列措施来补偿和限制电弧的输出能量,从而有效地防止电弧故障的发生。
首先,消弧线圈的作用是将电弧的输出能量限制在较小的范围内,避免电弧对周围环境的损坏。
当电弧故障发生时,消弧线圈通过快速断电和电弧能量的转移,将电弧的输出能量降低到非危险水平,确保设备和工作人员的安全。
同时,消弧线圈还能提供额外的电力保护,快速切断电路,防止设备过载和短路造成的故障,保护设备的正常运行。
其次,消弧线圈的过补偿功能能够提高电气设备的可靠性和稳定性。
在电力系统中,电弧故障是常见的故障类型,往往会导致设备的烧毁和生产中断。
通过合理设置和使用消弧线圈,可以减少电弧故障对设备的影响,提高设备的可用性。
同时,消弧线圈还可以保护电气设备免受外部干扰和电网波动的影响,保持设备的稳定工作状态,提高设备的寿命和性能。
此外,消弧线圈的应用还能够提高电网的质量和可管理性。
在电力系统中,电弧故障往往会导致电压波动和频率波动,对电力系统的正常运行产生不利影响。
通过消弧线圈的过补偿,可以有效地控制电弧的输出能量,减小电网的负荷干扰,提高电网的功率稳定性和质量。
同时,消弧线圈还可以提供准确的故障信息和定位功能,方便运维人员及时发现故障,并进行有效修复和处理。
总之,消弧线圈的过补偿在电气设备中具有重要的作用,能够有效地限制电弧故障的输出能量,保护设备和人身安全。
通过合理设置和使用消弧线圈,可以提高设备的可靠性和稳定性,减少电网的负荷干扰,提高电网的质量和可管理性。
因此,在电气设备的设计和运维中,应充分考虑消弧线圈的应用,以提高设备的安全性和可用性,确保电力系统的正常运行。
消弧线圈的作用及补偿方式
消弧线圈的作用是提供感性电流,补偿电网中的电容电流,从而降低电弧放电的可能性,提高电网的供电可靠性。
在中性点不接地的电网中,当发生单相接地故障时,故障点会流过电容电流。
如果电容电流过大,就会在故障点产生电弧,引起弧光过电压,从而损坏设备或导致停电事故。
为了减小电容电流,就需要在电网中接入消弧线圈。
消弧线圈是一个感性元件,它可以产生感性电流,与电容电流相互抵消,从而减小故障点的电流。
消弧线圈的补偿方式有三种:完全补偿、欠补偿和过补偿。
完全补偿是指消弧线圈产生的感性电流与电容电流完全相等,此时故障点的电流为零,电弧无法维持。
欠补偿是指消弧线圈产生的感性电流小于电容电流,此时故障点的电流为容性电流减去感性电流,仍然存在一定的电弧放电风险。
过补偿是指消弧线圈产生的感性电流大于电容电流,此时故障点的电流为感性电流减去电容电流,电流方向与电容电流相反,可以有效地抑制电弧的产生。
在实际应用中,一般采用过补偿方式,因为过补偿可以提供更大的感性电流,从而更好地抑制电弧的产生。
同时,过补偿还可以避免在系统运行方式变化时出现欠补偿的情况。
消弧线圈补偿原理消弧线圈补偿原理是一种电力系统保护装置,用于限制和消除电力系统中出现的电弧故障。
它的工作原理是基于电弧的特性和电流的变化规律。
本文将详细介绍消弧线圈补偿原理的工作原理及其在电力系统中的应用。
我们需要了解什么是电弧故障。
电弧是电流穿过介质时产生的一种放电现象,它具有高温、高能量和强烈的光辉。
在电力系统中,电弧故障是指电气设备中的绝缘系统发生破坏,产生电弧放电现象。
电弧故障会造成电力系统的短路、火灾和设备损坏等严重后果。
消弧线圈补偿原理的工作原理是通过改变电路的电感和电阻来限制电弧故障电流的大小和持续时间,从而使电弧故障得到控制和消除。
具体来说,消弧线圈补偿原理的工作包括三个阶段:检测、补偿和控制。
在检测阶段,消弧线圈补偿原理通过电流和电压传感器来实时监测电力系统中的电流和电压。
一旦检测到电弧故障,系统会立即进入补偿阶段。
在补偿阶段,消弧线圈补偿原理会通过控制电路,改变电路的电感和电阻,从而限制电弧故障电流的大小和持续时间。
电弧故障电流会经过消弧线圈补偿原理的作用,得到有效的限制和消除。
在控制阶段,消弧线圈补偿原理会根据电力系统的实际情况,调整补偿电路的参数,以达到最佳的补偿效果。
这需要通过对电力系统的监测和分析,以及对消弧线圈补偿原理的控制算法进行优化和调整。
消弧线圈补偿原理在电力系统中具有广泛的应用。
它可以用于各种类型的电力设备,如变压器、断路器、隔离开关等。
在电力系统的运行过程中,由于各种原因,电弧故障是不可避免的。
消弧线圈补偿原理可以及时、有效地限制和消除电弧故障,保护电力系统的安全运行。
除了保护电力系统的安全运行外,消弧线圈补偿原理还可以提高电力系统的可靠性和稳定性。
通过限制和消除电弧故障,可以减少电力系统的短路故障和设备损坏,提高电力系统的可用性和可靠性。
另外,消弧线圈补偿原理还可以减少电力系统的停电时间,提高电力系统的供电质量和稳定性。
总结起来,消弧线圈补偿原理是一种重要的电力系统保护装置,它通过改变电路的电感和电阻,限制和消除电弧故障,保护电力系统的安全运行。
消弧线圈自动补偿的应
用
集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-
消弧线圈自动补偿的应用采用中性点不接地或经消弧线圈接地的系统,当某一相发生接地故障时,由于不能构成短路回路,接地故障电流往往比负荷电流小得多,所以称这种系统为小接地电流系统。
介绍的消弧线圈自动补偿装置,主要用于中性点不接地的10kV系统。
10kV系统发生单相接地故障时,接地电流通过出线的对地电容形成回路。
所以,当电网发展到一定规模,10kV 出线总长度增加,对地电容较大时,单相接地电流就不容忽视。
电网运行经验表明,当单相接地电流大于10A时,电弧就会使故障发展成相间故障,造成事故跳闸。
目前,根据计算和实测结果,成都地区多数变电站的10kV系统单相接地电流都远大于10A,所以减少单相接地的电容性电流已成为保证供电可靠性的一个重要课题。
运用消弧线圈补偿容性电流,是成熟的常用方法,但固定补偿或人工调节分接头的方法显然不能很好地满足系统要求。
近年来,随着计算机技术的迅速发展,应用微机控制进行消弧线圈自动补偿已成为新趋势。
1 解决方案
1.1 系统接线
利用消弧线圈补偿容性电流,就是用消弧线圈流入接地弧道的电感性电流抵消经健全相流入该处的容性电流。
消弧线圈的作用有两个,一是大大减小故障点接地电流;二是减缓电弧熄灭瞬时故障点恢复电压的上升速度。
消弧线圈应接于系统中性点上。
变电站主变压器10kV侧采用的是三角形接线,10kV系统是没有中性点的,解决的办法是将消弧线圈接在星形接线的10kV站用接地变压器中性点上。
这样,系统零序网络等效于由对地电容和消弧线圈构成的LC串联电路。
为避免LC串联电路发生谐振,产生过电压,消弧线圈还串联或并联有阻尼电阻,保证中性点的位移电压Un小于15%相电压。
当系统发生单相接地时,中性点流过很大电流,此时必须将阻尼电阻短接或断开。
另外,接地变中性点上还装有测中性点电压Un的TV及测中性点电流的TA。
1.2 装置原理
目前,此类装置产品较多,但其原理接近,结构类似,通常的构成情况如图1所示。
中央处理机通常采用处理能力强,可靠性高的工控机,配有相关外围接口设备。
提供与综合自动化设备接口,支持定值及实时状态调显。
装置需要采集的模拟量及开关量主要包括接地变中性点电压及电流;消弧线圈档位、并列运行接点等。
装置的主要功能是根据采集到的中性点
电压及电流,通过调节消弧线圈档位、投切阻尼电阻等控制手段,在系统正常运行或接地时对电容电流进行适当补偿。
补偿的两个最重要的指标为:脱谐度v及接地残流Ig。
其中,v=(IC-IL)/IC,由装置实时计算得到。
脱谐度决定了一是弧道中的残余电流;二是恢复电压上升到最大值的时间;三是恢复电压的上升速度,它是影响灭弧的主要因素。
根据运行经验及有关规定,最小脱谐度应小于5%,最小残流值应小于5A。
通常脱谐度和残流范围可在装置上整定。
2 重要问题
1)根据系统实际情况,选取适合的有载调节消弧线圈。
首先,要根据系统电容电流大小来决定消弧线圈的补偿范围,即容量。
如果消弧线圈在最大补偿电流档位运行,脱谐度仍大于5%,说明消弧线圈的容量已不能满足要求。
其次,要确定消弧线圈的调节步长,即分接头数。
从理论上讲,最好是连续可调的消弧线圈。
但由于技术方面的原因,使用带分接头的调匝式消弧线圈更为常见。
分接头的多少决定着可以达到的最小脱谐度,所以可以根据脱谐度指标确定分接头总数:N=1+ln(Imax
/Imin)/ln(1+2v)。
Imax和Imin分别为消弧线圈分接头对应的最大及最小电流。
2)两台接地变并列运行。
通常一个变电站的两台接地变接在两段母线上,装置应对其并列和分列两种情况予以考虑。
并列运行时应同时调节两台消弧线圈,取得适当补偿,并保证两个中性点的一致性。
目前,一些厂家生产的装置在这方面尚待改进。
