沉降观测资料

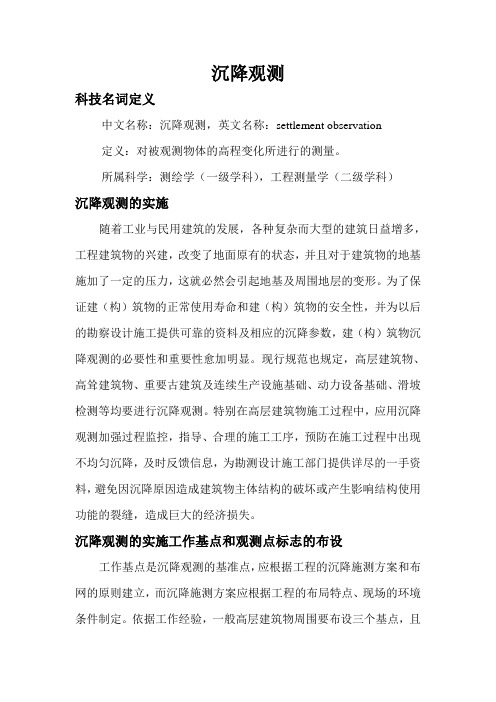

沉降观测科技名词定义中文名称：沉降观测，英文名称：settlement observation定义：对被观测物体的高程变化所进行的测量。

所属科学：测绘学（一级学科），工程测量学（二级学科）沉降观测的实施随着工业与民用建筑的发展，各种复杂而大型的建筑日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。

为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

现行规范也规定，高层建筑物、高耸建筑物、重要古建筑及连续生产设施基础、动力设备基础、滑坡检测等均要进行沉降观测。

特别在高层建筑物施工过程中，应用沉降观测加强过程监控，指导、合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息，为勘测设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

沉降观测的实施工作基点和观测点标志的布设工作基点是沉降观测的基准点，应根据工程的沉降施测方案和布网的原则建立，而沉降施测方案应根据工程的布局特点、现场的环境条件制定。

依据工作经验，一般高层建筑物周围要布设三个基点，且与建筑物相距50m至100m间的范围为宜。

基点可利用已有的稳定好的埋石点和墙角水准点，也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。

若区域内不具备上述条件，则可按相应要求，选择在隐蔽性好通视良好、确保安全的地方埋设基点。

所布设的基点，在未确定其稳定性前，严禁使用。

因此，每次都要测定基点间的高差，以判定他们是否相对稳定，并且基点要定期与远离建筑物的高等级水准点连侧，以检核其本身的稳定性。

沉降观测点应根据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。

一般布设在建筑物的四角、差异沉降大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。

沉降观测技术文件2011年02月 18日目录1 总则2 沉降观测技术依据3 沉降观测技术要求4 施工阶段沉降观测频率及工作量5 后续观测6 主要工程量表7 成果整理及资料提交8 质量检查及验收9 其它要求1 总则本技术设计书的适用范围仅限于沉降观测技术要求。

2 沉降观测技术依据本工程沉降观测的技术依据如下：1)《火力发电厂工程测量技术规程》(DL/T5001—2004)。

2)《国家一二等水准测量规范》(GB/T12897-2006)3)《工厂建设测量手册》。

4）《工程测量规范》(GB 50026—2007)。

5) 建筑变形测量规范》（JGJ8-2007）6）设计院提交沉降观测图纸，3 沉降观测技术要求基准网的布设本工程沉降观测基准网点布设在沉降影响区之外，便于长期保存且位置稳定，本工程沉降观测基准网由三个基准点组成，精度为一等水准。

沉降观测基准点须通过广东省测绘产品质量监督检验中心验收，并获得验收报告。

基准网应作定期稳定性检验。

沉降观测基准网点的标志采用深埋钢管水准基点标石，用钻机钻至基岩。

基准网点须设不锈钢围栏，尺寸为50cm*50cm,高0.8米，且有36cm*50cm，厚2mm不锈钢材质点位标志牌，标志牌上标注高程数据及“测量基点，注意保护”字样，点位区域用砼硬化70cm*70cm,厚度20cm,点位做法要求美观，满足本工程创优要求。

基准网点标志如下图沉降观测基准网的稳定性检验沉降观测基准网建立后两个月进行首次稳定性检验，后间隔6个月进行稳定性检验。

工作基点的布设本工程沉降观测工作基点选用方格网点高程标志，根据观测需要，可增加部分工作基点，宜设在靠近沉降观测点的稳定位置。

现有方格网点高程标志六个，另二个二级导线点高程标志二个，共8个作为沉降观测工作基点。

工作基点联测精度为二等水准。

4 施工阶段沉降观测频率及工作量沉降观测工作量：因施工图纸未最终定稿，沉降观测点暂按160个，观测次数按10次考虑，观测精度为二等水准。

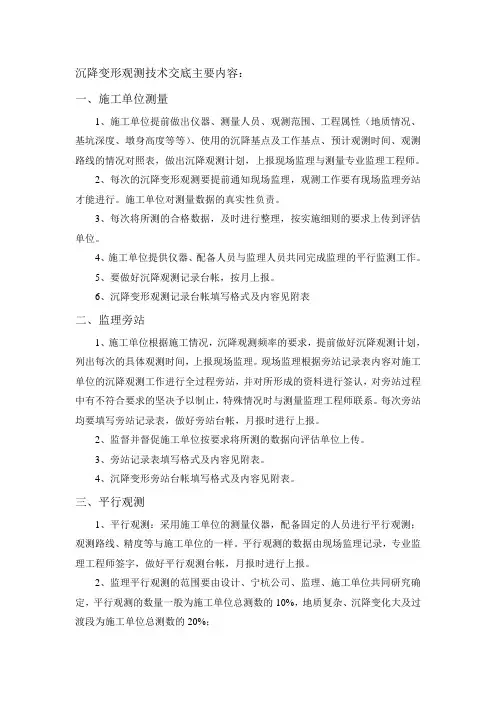

沉降变形观测技术交底主要内容：一、施工单位测量1、施工单位提前做出仪器、测量人员、观测范围、工程属性（地质情况、基坑深度、墩身高度等等）、使用的沉降基点及工作基点、预计观测时间、观测路线的情况对照表，做出沉降观测计划，上报现场监理与测量专业监理工程师。

2、每次的沉降变形观测要提前通知现场监理，观测工作要有现场监理旁站才能进行。

施工单位对测量数据的真实性负责。

3、每次将所测的合格数据，及时进行整理，按实施细则的要求上传到评估单位。

4、施工单位提供仪器、配备人员与监理人员共同完成监理的平行监测工作。

5、要做好沉降观测记录台帐，按月上报。

6、沉降变形观测记录台帐填写格式及内容见附表二、监理旁站1、施工单位根据施工情况，沉降观测频率的要求，提前做好沉降观测计划，列出每次的具体观测时间，上报现场监理。

现场监理根据旁站记录表内容对施工单位的沉降观测工作进行全过程旁站，并对所形成的资料进行签认，对旁站过程中有不符合要求的坚决予以制止，特殊情况时与测量监理工程师联系。

每次旁站均要填写旁站记录表，做好旁站台帐，月报时进行上报。

2、监督并督促施工单位按要求将所测的数据向评估单位上传。

3、旁站记录表填写格式及内容见附表。

4、沉降变形旁站台帐填写格式及内容见附表。

三、平行观测1、平行观测：采用施工单位的测量仪器，配备固定的人员进行平行观测；观测路线、精度等与施工单位的一样。

平行观测的数据由现场监理记录，专业监理工程师签字，做好平行观测台帐，月报时进行上报。

2、监理平行观测的范围要由设计、宁杭公司、监理、施工单位共同研究确定，平行观测的数量一般为施工单位总测数的10%，地质复杂、沉降变化大及过渡段为施工单位总测数的20%；3、平行观测的频率：首次观测（即零周期）与施工单位一同观测；施工期间暂定为每周一次，沉降突变时加大观测频率。

4、平行观测台帐填写格式及内容见表。

四、月度提交内容施工单位、现场监理、测量监理要及时将所进行的沉降变形工作进行记录，按规定的格式填写清楚，并汇总统计，统计期间为上月26日到本月的25日，要在每月27日前上报到监理项目部。

路基工程1、路基沉降变形观测（1）路基沉降观测控制标准无砟轨道地段路基可压缩性地基均进行沉降分析。

按照《客运专线无砟轨道铁路设计指南》4.1.4 条：路基在无砟轨道铺设完成后的工后沉降，应满足扣件调整和线路竖曲线圆顺的要求。

工后沉降一般不应超过扣件允许的沉降调高量15mm沉降比较均匀、长度大于20m的路基，允许的最大工后沉降量为30mm并且调整轨面高程后的竖曲线半径应能满足下列要求：2R Sh> 0.4V sj式中：R Sh——轨面圆顺的竖曲线半径（m；V sj――设计最高速度（km/h）。

（2）一般规定1）观测的目的是通过沉降观测，利用沉降观测资料分析、预测工后沉降，指导进行信息化施工，必要时提出加速路基沉降的措施，确定无砟轨道的铺设时间，评估路基工后沉降控制效果，确保无砟轨道结构的安全。

2）路基上无砟轨道铺设前，应对路基沉降变形作系统的评估，确认路基的工后沉降和沉降变形满足无砟轨道铺设要求。

3）路基填筑完成或施加预压荷载后应有不少于6 个月的观测和调整期。

观测数据不足以评估或工后沉降评估不能满足设计要求时，应延长观测时间或采取必要的加速或控制沉降的措施。

4）评估时发现异常现象或对原始记录资料存在疑问，要进行必要的检查。

（3）沉降观测的内容路基变形监测的内容主要有：路基面沉降变形监测、路基基底沉降监测、既有线监测、水平位移监测、地基土深层沉降监测。

（4）沉降观测断面和观测点的设置沉降观测装置应埋设稳定，观测期间应对观测装置采取有效的保护措施。

根据经验，埋设的观测设施的有效性以及对其保护是否得力是决定整个观测工作成败的关键。

各部位观测点应设在同一横断面上，这样有利于测点看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。

路基沉降观测断面及观测断面的观测点的布置应按设计要求进行布设，并根据地形地质条件、地基处理方法、路堤高度、地形地势的起伏情况、堆载预压等具体情况，结合沉降观测方法和工期要求核对设计资料，根据施工核对的地质、地形等情况调整或增设。

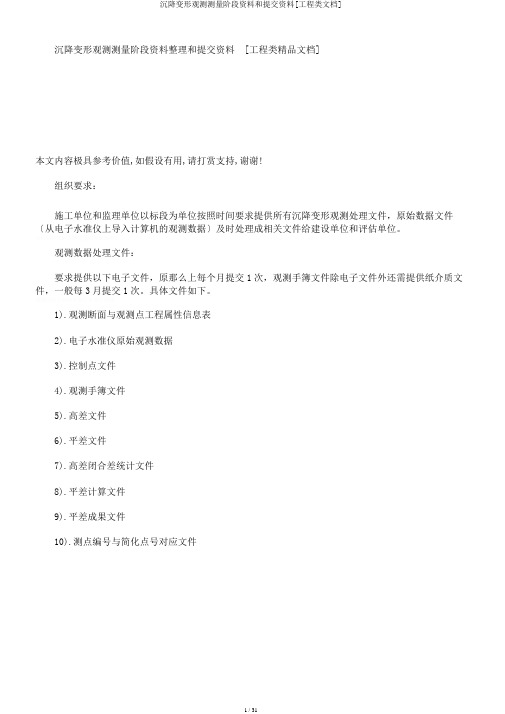

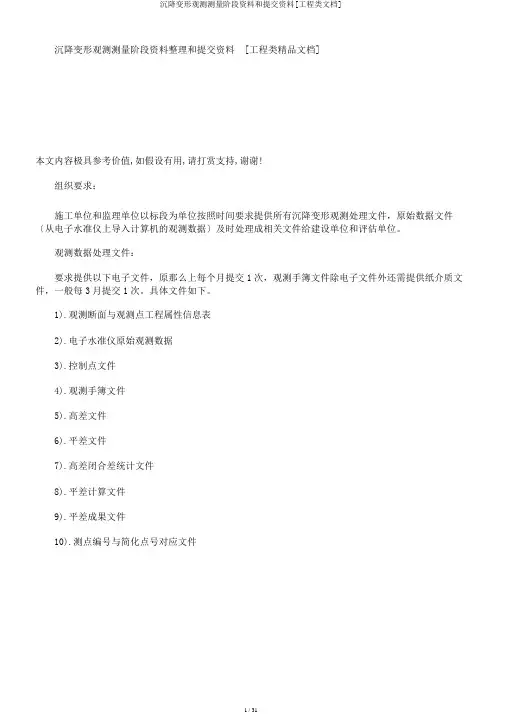

沉降变形观测测量阶段资料整理和提交资料[工程类精品文档]本文内容极具参考价值,如假设有用,请打赏支持,谢谢!组织要求：施工单位和监理单位以标段为单位按照时间要求提供所有沉降变形观测处理文件，原始数据文件〔从电子水准仪上导入计算机的观测数据〕及时处理成相关文件给建设单位和评估单位。

观测数据处理文件：要求提供以下电子文件，原那么上每个月提交1次，观测手簿文件除电子文件外还需提供纸介质文件，一般每3月提交1次。

具体文件如下。

1).观测断面与观测点工程属性信息表2).电子水准仪原始观测数据3).控制点文件4).观测手簿文件5).高差文件6).平差文件7).高差闭合差统计文件8).平差计算文件9).平差成果文件10).测点编号与简化点号对应文件11).观测过程中异常情况说明文档因为质量控制需要，原始观测数据文件〔电子水准仪上的观测数据〕要求以电子邮件的方式每天提交一次。

成果输出文件：成果输出文件要求提供以下电子文件，每个月提交1次；提供纸介质文件，每半年提交1次，作为最终?线下工程沉降变形观测工作及自评估报告?、?线下工程沉降变形平行观测报告?的组成局部。

要求每次数据均从观测原点开始至提交时间。

1).路基沉降观测断面与观测点工程属性信息表2).路基沉降观测记录表〔沉降观测桩〕3).路基沉降观测记录表〔沉降板〕4).路基沉降板观测记录表〔剖面管〕5).沉降观测记录表路基分层沉降观测记录表6).沉降观测记录表路基分层沉降观测记录汇总表7).沉降观测记录表路基边桩位移观测记录表8).沉降观测记录表路基边桩位移观测记录汇总表9).桥梁沉降变形观测断面与观测点工程属性信息表10).桥梁墩〔台〕沉降观测记录表、汇总表11).涵洞观测断面与观测点工程属性信息表12).涵洞沉降观测记录表、汇总表13).隧道沉降观测断面与观测点工程属性信息表14).隧道沉降观测记录表15).桥梁梁部徐变观测数据录入表、汇总表16).测点荷载时间沉降曲线与荷载时间沉降速率图，格式见荷载时间沉降图和荷载时间沉降速率图。

沉降观测学习内容：1 工作流程与工作内容1.0.1 线下工程沉降变形观测及评估工作分为准备阶段、观测阶段与评估阶段。

1.0.2 各方应严格按照工作流程进行工作，各阶段成果报告内容要符合细则要求。

1.1 准备阶段1.1.1 准备阶段的工作流程如图1.1.1所示。

准备阶段图1.1.1 准备阶段工作流程图1.1.2对应工作流程图1.1.1中编号工作内容如下：错误!未找到引用源。

人员培训主要包括以下内容●评估单位对施工单位和监理单位从事沉降变形观测的测量技术人员进行系统培训，培训方法主要为授课和答疑；●施工单位和监理单位自身对测量技术人员进行测量要求技术培训。

错误!未找到引用源。

设计单位提供给建设单位的设计资料主要有●全线设计地质纵断面图（电子文档）；●沉降计算方法和参数选取；●线下工程沉降计算值。

错误!未找到引用源。

技术交底：设计单位对施工单位和监理单位明确沉降变形观测的如下技术要求●观测断面和观测点设置要求；●观测设备埋设要求；●对线下工程变形观测频次提出明确要求；●对提出的疑问进行解答。

错误!未找到引用源。

各施工单位编制线下工程沉降观测作业指导书，主要包括以下内容●人员、设备情况；●观测组织机构，按单位工程落实到负责人；●明确线下工程观测技术要求与实施方法；●明确资料整理与提交文件的技术要求；●特殊工点与特殊情况需单独制定沉降变形观测方案。

错误!未找到引用源。

监理、评估单位核查包括以下内容监理单位主要核查：●观测人员、设备是否能够满足观测要求；●观测断面与观测点设置是否满足细则要求；●观测设备埋设是否满足细则要求；●观测组织是否能满足工程进度和质量要求。

评估单位主要核查：●观测技术要求与实施方法是否满足细则要求；●测量内业资料整理与提交文件是否满足细则要求；●特殊工点与特殊情况的观测方案精度是否满足要求。

错误!未找到引用源。

施工单位建立变形观测网●观测网平面布置示意图，应明确基准点、工作基点与线下工程结构物相对位置，明确路基、桥梁、隧道、过渡段等结构物观测点的里程，如图1.1.2所示；●填写观测断面及观测点位置与工程属性信息，详见附表；●填写基准点与工作基点信息表，详见附表。

沉降观测主要内容及观测方法1 沉降变形观测范围、内容运粮河特大桥墩、台基础的沉降和预应力混凝土梁的徐变变形的观测。

2 运粮河特大桥沉降变形观测2.1一般要求2.1.1桥梁墩台基础沉降观测：每个墩台均进行沉降观测。

2.1.2预应力混凝土梁徐变变形观测：每30孔选择1孔进行（不足30孔应按30孔计，另每300孔增加3孔进行观测）。

2.1.3桥涵主体工程（包括架梁）完工后，沉降观测期一般应不少于6个月；岩石地基等良好地质区段的桥梁，沉降观测期应不少于60天。

观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。

2.2观测点的布置2.2.1桥梁墩台基础沉降观测点布置：墩台沉降观测点按《新建铁路哈尔滨至大连铁路客运专线沈阳至哈尔滨段施工图桥梁沉降观测标布置参考图》施工，承台上布置两个，墩身上布置两个，共计四个（目前承台已覆盖，线下部分只需对墩身部分进行测量，493座墩身）。

2.2.2预应力混凝土梁徐变变形观测点布置：设置在箱梁四个支点和跨中截面两侧腹板梁顶处，每孔梁的测点数应共计6个，具体见《新建铁路哈尔滨至大连铁路客运专线沈阳至哈尔滨段施工图桥梁沉降观测标布置参考图》，（我部现有536孔梁须进行沉降徐变观测）。

2.2.3变形观测点钢筋头为半球形，高出埋设表面30mm，表面做好防锈处理，具体见《新建铁路哈尔滨至大连铁路客运专线沈阳至哈尔滨段施工图桥梁沉降观测标布置参考图》。

2.3观测精度：墩、台基础的沉降和预应力混凝土梁的徐变变形的观测精度为±1mm，读数取位至0.1mm。

竖直布置沉降观测点示意图水平布置沉降观测点示意图2.4观测频次2.4.1墩、台基础的沉降观测频次见表5.4.1表5.4.1 墩台基础沉降观测频次观测频次观测阶段观测期限观测周期备 注墩台基础施工完成//设置观测点墩台混凝土施工全程荷载变化前后各1次或1次/周承台回填时，测点应移至墩身或墩顶Ⅰ-Ⅰ截面及基础平面墩身侧面当墩高H 小于2.5m 时埋标示意图Ⅰ-Ⅰ截面及基础平面墩身侧面当墩高H 大于2.5m 时埋标示意图架梁前全程1次/周预制梁架设全程前后各1次预制梁桥附属设施施工全程荷载变化前后各1次或1次/周制梁前全程1次/周上部结构施工中全程荷载变化前后各1次或1次/周桥位施工桥梁附属设施施工全程荷载变化前后各1次或1次/周架桥机(运梁车)通过全程前后各1次至少进行2次通过前后的观测桥梁主体工程完工～无碴轨道铺设前≥6个月1次/周岩石地基的桥梁，一般不宜少于2个月无碴轨道铺设期间全程1次/天0～3个月1次/月4～12个月1次/3个月无碴轨道铺设完成后24个月13～24个月1次/6个月工后沉降长期观测2.4.2预应力混凝土徐变上拱观测频次见表5.4.2。

沉降观测1. 简介沉降观测是一种常见的工程地质勘察手段，用于测量土地或结构物的沉降情况。

它是评估土地稳定性、工程建设影响以及结构物变形情况的重要工具之一。

本文将介绍沉降观测的基本原理、观测方法和数据处理。

2. 基本原理沉降是指土地或结构物由于自身重量或外力作用而向下移动的现象。

沉降观测基于以下原理：•土体的应力与沉降变形之间存在关系；•观测点在观测时间内的移动量与沉降变形成正比。

沉降观测可以通过埋设水准标杆、地面测点或使用全站仪等设备进行。

观测点的选择应遵循以下原则：•点位选择要广泛分布在被观测区域内，以全面了解沉降情况；•观测点要选择在地基上，以保证观测的准确性；•观测点应固定在稳定的基础上，以避免外力干扰。

3. 观测方法沉降观测一般包括以下几个步骤：3.1 基线测量基线测量是为了确定各观测点的位置关系，通常使用全站仪或测量仪器进行。

基线测量的准确性对后续沉降观测的结果影响很大，因此在选择基线测量点时要考虑观测的区域范围和地形地貌。

3.2 预览观测预览观测是指在正式观测前，对选择的观测点进行初步观测，判断观测点是否合适以及观测参数是否设置正确。

这一步骤可以帮助预测观测结果，提前发现问题并作出调整。

3.3 正式观测正式观测包括测量观测点的竖向位移、水平位移和倾斜变形等。

常用的观测仪器有水准仪、全站仪、倾斜仪等。

观测的频率可以根据实际需要确定，通常建议在工程施工期间进行定期观测，以及工程竣工后的长期观测。

4. 数据处理观测得到的原始数据需要进行处理和分析，以得到准确的沉降情况。

数据处理的主要步骤包括：4.1 数据录入与校正将观测得到的数据录入计算机，并进行校正，消除仪器误差和人为误差。

在校正过程中，需要对数据进行去除异常值处理，确保数据的可靠性。

4.2 数据计算与分析根据观测数据的特点以及沉降观测的原理，进行数据的计算和分析。

常见的计算方法包括等间距法、浸入圆板法和曲面法等，通过计算可以得到各观测点的沉降量和沉降速率。

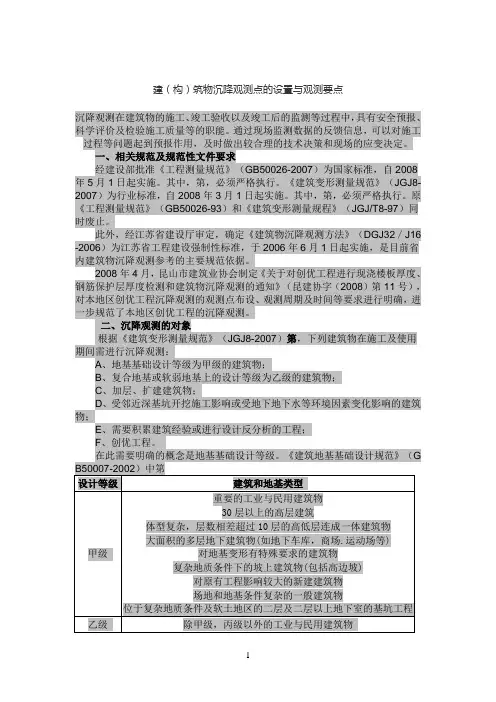

建（构）筑物沉降观测点的设置与观测要点丙级场地和地基条件简单，荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物;次要的轻型建筑物若工程明显为地基基础设计等级丙级的建筑物（如地基条件较好的6层住宅楼等），就不需要沉降观测（创优工程除外）。

若不能确定地基基础设计等级，或者有疑问，就请设计单位明确是否需要沉降观测，并请书面答复或者写入图纸会审记录中。

三、沉降观测点的布设建筑物确定需要进行沉降观测之后，在工程开工之初，应根据设计图纸的安排做好沉降观测策划工作、制定沉降观测方案，对于符合条件的应委托有资质的单位观测，适时埋设观测点。

根据《建筑物沉降观测方法》DGJ32/J18-2006和《建筑变形测量规范》J GJ8-2007的要求，沉降观测点应布设在能全面反映建筑物地基变形特征的点位，砌筑小阴井加以保护，宜选在下列位置：A、建筑物的四角、大转角及沿外墙每10~15m处或每隔2～3根柱基上；B、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧，不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、建筑裂缝、后浇带、沉降缝和伸缩缝的两侧，人工地基与天然地基接壤处及填挖方分界处；C、宽度大于或等于15米，或宽度小于15米但地质条件复杂以及膨胀土地区的建筑物的承重内隔（纵）墙设内墙点，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中心筒处；D、筏基、箱基的四角和中部位置处；E、多层砌体房屋纵墙间距6~10米横墙对应墙端处；F、框架结构建筑的每个或部分柱基上或沿纵横墙轴线上，以及可能产生较大不均匀沉降的相邻柱基处；G、高层建筑横向和纵向两个方向对应尽端处；H、邻近堆置重物处、受振动有显著影响的部位及基础下的暗滨（沟）处；I、重型设备基础和动力设备基础的四角、基础形式或埋深改变处以及地质条件变化处两侧；J、对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸构筑物，应设在沿周边在与基础轴线相交的对称位置上，点数不少于4个。

建筑物沉降观测内容建筑物沉降观测内容：1、建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。

2、沉降观测点的布置,应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。

点位宜选设在下列位置：1）建筑物的四角、大转角处及沿外墙每10-15M处或每隔2-3根柱基上。

2）高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。

3）建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处.4）宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑,在承重内隔墙中部设内墙点,在室内地面中心及四周设地面点。

5）邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。

6）框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。

7）设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。

3、沉降观测的标志,可根据不同的建筑结构类型和建筑材料,采用墙（柱）标志、基础标志和隐蔽式标志等型式.各类标志的立尺部位应加工成半球形或有明显的突出点,并涂上防腐剂.标志的埋设位置应避开如雨水管、窗台线、电气开关等有碍设标与观测的障碍物,并应视立尺需要离开墙（柱）面和地面一定距离.隐蔽式沉降观测点标志的型式,可按有关规定执行。

4、沉降观测点的施测精度,应以所选定的测站高差中误差作为精度要求施测。

5、沉降观测的周期和观测时间,可按下列要求并结合具体情况确定。

1）建筑物施工阶段的观测,应随施工进度及时进行.一般建筑,可在基础完工后或地下室砌完后开始观测,大型、高层建筑,可在基础垫层或基础底部完成开始观测.观测次数与间隔时间应视地基与加荷情况而定.民用建筑可每加高1-5层观测一次,如建筑物均匀增高,应至少在增加荷载的25%、50%、75%和100%时各测一次.施工过程中暂时停工,在停工时及重新开工时应各观测一次.停工期间,可每隔2-3个月观测一次。
