ＣＤＷ９万能式断路器锁定、联锁和保护类附件：机械联锁、分闸锁指示类附件：三位置信号触点、辅助触点远程操作类附件：分合闸线圈、欠压线圈、电动操作机构电路保护类附件：N 相外接互感器、接地互感器、漏电互感器■ 附件■ 智能脱扣器3M（标准型）基本保护功能基本测量功能辅助功能■ 主要参数壳架等级8000AF 分断等级N&H 额定电流 In （A ）6300~8000A 额定电压 AC Ue （V ）400、690、1140V 绝缘电压Ui （V ）1140V 极数 Poles 3 & 4安装方式固定式 & 抽屉式接线方式水平后连接，垂直后连接（7500A 、8000A 仅垂直后连接）环境温度周围空气温度为-40℃～+60℃；24h 的平均值不超过+35℃。
相对湿度+40℃时,≤50%+20℃时，90%(max)海拔高度≤2000m 电磁干扰适用于环境A 污染等级污染等级3 级安装级别安装位置应垂直，各方向的倾斜度不超过5°断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级运输条件应轻搬轻放，不应倒放，应尽量避免剧烈碰撞■正常工作条件3H（高级型）基本+高级保护功能多种测量功能辅助功能特殊功能通讯功能■ 型号含义CD W 9 - 8000 □ / □极数：4代表四极，三极不加短路分断能力的代码壳架等级电流设计代号万能式断路器企业代号3M 型、3H 型控制器的基本功能，如表1所示：增选功能为可选项，M、H 可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示。
通讯功能为可选项，对于M 型没有通讯功能，对于H 型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.“区域连锁及信号单元”为可选项，M 型、H 型都可以选择信号单元的功能配置，当带信号单元时控制器才具备区域连锁功能。
表1 基本功能配置■ 智能控制器基本功能■ 增选功能选择■ 通讯功能■ 区域连锁及信号单元的选择保护功能测量功能维护功能人机界面●负载监控（电流方式一）● 多曲线长延时保护。
HH1 电气材料268-311快速选型--------------------------------------------------------268-270工业插头插座（DEP2S系列）--------------------------------------271工业插头插座（DEPU系列）----------------------------------------274工业插头插座（DEP2系列）----------------------------------------278航空插头 --------------------------------------------------------280移动电缆盘 ------------------------------------------------------281铜接线端子 ------------------------------------------------------281冷压端子 --------------------------------------------------------285汇流排 ----------------------------------------------------------291零地排 ----------------------------------------------------------293穿刺线夹 --------------------------------------------------------293压线帽 ----------------------------------------------------------294导轨 -------------------------------------------------------------294塑料叶轴流风机 -------------------------------------------------295塑料叶直流轴流风机 --------------------------------------------296轴流风机安装附件 -----------------------------------------------297电线 -------------------------------------------------------------299扎带 -------------------------------------------------------------302自粘式定位片（自粘式扎带固定座）------------------------------303马鞍形扎带固定座 -----------------------------------------------304塑料膨胀管 -----------------------------------------------------304优质PVC配线槽 --------------------------------------------------304缠绕管（卷式结束保护带）----------------------------------------306波纹管 ----------------------------------------------------------306梅花号码管 ------------------------------------------------------307电缆标牌 --------------------------------------------------------307有机双层标字框 -------------------------------------------------308低压环保型热缩套管 --------------------------------------------3081KV热缩电缆附件 -----------------------------------------------309SM型优质绝缘子-------------------------------------------------309PVC电气胶带 ----------------------------------------------------310透明封箱胶带 ---------------------------------------------------311生料带 ----------------------------------------------------------311H H3 电动工具326-328快速选型 --------------------------------------------------------32616V无刷锂电钻 --------------------------------------------------327角磨机 ----------------------------------------------------------328云石机 ----------------------------------------------------------328H2 手动工具312-325快速选型 --------------------------------------------------------312-314液压钳 ----------------------------------------------------------315压线钳 ----------------------------------------------------------315网线钳 ----------------------------------------------------------317电缆剪 ----------------------------------------------------------317剥线钳 ----------------------------------------------------------317测电笔 ----------------------------------------------------------318电烙铁 ----------------------------------------------------------318热风枪 ----------------------------------------------------------318工具套装 --------------------------------------------------------319鱼雷柄螺丝批 ---------------------------------------------------320九件套公制内六角扳手 ------------------------------------------320美工刀 ---------------------------------------------------------321游标卡尺 -------------------------------------------------------321工具包 ---------------------------------------------------------321羊角锤 ---------------------------------------------------------322螺丝刀套装 ----------------------------------------------------322扳手 ---------------------------------------------------------322果枝剪 ---------------------------------------------------------323热熔胶枪 -------------------------------------------------------323工具箱 ---------------------------------------------------------323汽修套装 -------------------------------------------------------324扎带收束工具 --------------------------------------------------324钢丝钳 ---------------------------------------------------------324尖嘴钳 ---------------------------------------------------------325斜嘴钳 ---------------------------------------------------------325卷尺 -----------------------------------------------------------325H H5 仪器仪表334-337快速选型 --------------------------------------------------------334万用表 ----------------------------------------------------------335钳形表 ----------------------------------------------------------336非接触式测电笔 -------------------------------------------------337电源检测仪 ------------------------------------------------------337激光水平仪 ------------------------------------------------------337红外测温仪 ------------------------------------------------------337H6 气动元件338-340快速选型 --------------------------------------------------------338吹尘枪 ----------------------------------------------------------339电磁阀 ----------------------------------------------------------339排水阀 ----------------------------------------------------------340常闭水阀 --------------------------------------------------------340H4 水电居家329-333快速选型 --------------------------------------------------------329底盒 ------------------------------------------------------------330CDK 插排 -------------------------------------------------------330PDU 机柜插座 ---------------------------------------------------331CDK 无线排插 ---------------------------------------------------332灯头灯座 -------------------------------------------------------- 332漏电保护开关插座 ----------------------------------------------333硅酮胶 ----------------------------------------------------------333免钉胶 ----------------------------------------------------------333选型指南268接线端子/ 端子排穿刺刀片材质: 紫铜介电强度: ＞12KV外壳材质:尼龙内部材质:紫铜插头插座系列：PT 系列汇流排、DF 系列汇流排电流：32A~100A 长度：1米材质：紫铜+阻燃PVC系列：IP44、IP67IP44: 16A、32AIP67: 16A、32A、63A、125A芯数：三芯、四芯、五芯；插头、插座、连接器系列：GX12、GX16、GX20外径：12~19mm 芯数：2~14芯接触体材料：铜镀金系列：便携型、钢壳型、塑壳型电压：220V、380V 电流：10A、16A绕线长度：30m、50m、不带线、定制长度系列：DT、OT、DTG、DTL、GT、JG、SC、C45型材质：紫铜、铝工艺：镀锡、酸洗系列：圆形、叉形、管形、插簧材质：紫铜、黄铜工艺：镀锡、镀银螺丝：内六角、十字位数：5位、7位、10位材质：黄铜工艺：螺丝：镀彩锌 铜件：镀镍导轨系列：C45、G 型材质：铁/铝工艺：镀彩锌配套专利型导轨切断器选型指南269电线/扎带/ 固定类材质: 铜芯/聚氯乙烯长度: 100m材质: 尼龙66防火等级: UL94V-2材质：尼龙66防火等级：UL94V-2自粘式定位片/扎带固定座材质：PA66防火等级：UL94V-2材质：PE轴流风机材质特性：外框材质：铝合金叶片材质：PBT 塑料塑料叶直流轴流风机296页材质特性：外框材质：PBT 塑料叶片材质：PBT 塑料金属防护网风扇过滤网组三合一防尘网安装螺丝及压线帽（可与风机组装配套供货）PA、PE、PP 波纹管（有对应波纹管快速接头、波纹管支架配套选用）线槽/线管/线缆保护材质：南亚硬质PVC 防火等级：UL94V-0工作温度：-40℃~+70℃材质：PE 塑料参考使用温度范围：-30℃~+100℃颜色：自然色、黑色选型指南270线缆标识及电气标识材质：白色部分：尼龙透明片部分：聚碳酸脂线缆标识及电气标识材质：PVC 硬塑料外观：硬方形材质：优质PVC 颜色：白色重量：1KG/桶（含纸轴）绝缘材料系列：1KV、10KV 额定电压：600V适用温度范围：-55℃~+125℃起始收缩温度：70℃收缩比率：横向收缩率≥50%，纵向收缩率≤8%绝缘子309页SM 型DMC 树脂可单独选购绝缘子连接杆1kV 热缩电缆附件10kV 热缩电缆附件透明封箱胶带基材材质: BOPP 透明膜胶水材质: 进口压敏胶水电工胶带10米、20米普通型/无铅加粘型J20高压防水胶带生料带基材材质: 聚四氟乙烯温度范围: -180℃～250℃选型指南271工业插头插座（DEP2S 系列）材料特性：外壳PA 阻燃尼龙+实心铜/IP67铜镀镍外观及电压：220V-250V （蓝色）380V-415V （红色）电流：16A/32A/63A/125A 防护等级：IP44/IP67认证: CQC符合环保种类：RoHS工业插头DEP2S-013蓝200-250V ~16A 3芯2P+E~6h 1.5-2. 5DHADEP2S013U 工业插头DEP2S-014红380-415V~16A 4芯3P+E 6h 1.5-2. 5DHADEP2S014R 工业插头DEP2S-015红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S015R 工业插头DEP2S-023蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S023U 工业插头DEP2S-024红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S024R 工业插头DEP2S-025红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S025R 工业插头DEP2S-033蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S033U 工业插头DEP2S-034红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S034R 工业插头DEP2S-035红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S035R 工业连接器DEP2S-213蓝200-250V ~16A 3芯2P+E 6h 1. 5-2.5DHADEP2S213U 工业连接器DEP2S-214红380-415V~16A 4芯3P+E 6h 1. 5-2.5DHADEP2S214R 工业连接器DEP2S-215红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S215R 工业连接器DEP2S-223蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S223U 工业连接器DEP2S-224红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S224R 工业连接器DEP2S-225红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S225R 工业连接器DEP2S-233蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S233U 工业连接器DEP2S-234红380-415V~63A4芯3P+E6h10-16DHADEP2S234R选型指南272工业连接器DEP2S-235红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S235R 工业明装插座DEP2S-U3蓝200-250V ~16A 3芯2P+E 6h 1.5-2.5DHADEP2S113U 工业明装插座DEP2S-114红380-415V~16A 4芯3P+E 6h 1.5-2.5DHADEP2S114R 工业明装插座DEP2S-115红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2.5DHADEP2S115R 工业明装插座DEP2S-123蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S123U 工业明装插座DEP2S-124红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S124R 工业明装插座DEP2S-125红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S125R 工业明装插座DEP2S-123蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S123U 工业明装插座DEP2S-124红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S124R 工业明装插座DEP2S-125红220/380V-240/415V~63A 5芯3P+N+E 6h 10-16DHADEP2S125R工业暗装插座DEP2S-313蓝200-250V ~16A 3芯2P+E 6h 1.5-2. 5DHADEP2S313U 工业暗装插座DEP2S-314红380-415V~16A 4芯3P+E 6h 1. 5-2.5DHADEP2S314R 工业暗装插座DEP2S-315红220/380V-240/415V~16A 5芯3P+N+E 6h 1.5-2.5DHADEP2S315R 工业暗装插座DEP2S-323蓝200-250V ~32A 3芯2P+E 6h 4-6DHADEP2S323U 工业暗装插座DEP2S-324红380-415V~32A 4芯3P+E 6h 4-6DHADEP2S324R 工业暗装插座DEP2S-325红220/380V-240/415V~32A 5芯3P+N+E 6h 4-6DHADEP2S325R 工业暗装插座DEP2S-333蓝200-250V ~63A 3芯2P+E 6h 10-16DHADEP2S333U 工业暗装插座DEP2S-334红380-415V~63A 4芯3P+E 6h 10-16DHADEP2S334R 工业暗装插座DEP2S-335红220/380V-240/415V~63A5芯3P+N+E6h10-16DHADEP2S335R■ IP67插头DEP2S-0132蓝200-250V 〜16A 3芯2P+E 6h 1.5-2.5DHADEP2S0132U 插头DEP2S-0142红380-415V 〜16A 4芯3P+E 6h 1.5-2.5DHADEP2S0142R 插头DEP2S-0152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S0152R 插头DEP2S-0232蓝200-250V 〜32A 3芯2P-E 6h 4-6DHADEP2S0232U 插头DEP2S-0242红380-415V 〜32A 4芯3P+E 6h 4-6DHADEP2S0242R 插头DEP2S-0252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S0252R 插头DEP2S-0332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S0332U 插头DEP2S-0342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S0342R 插头DEP2S-0352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S0352R 插头DEP2S-0432蓝200-250V 〜125A 3芯2P-E 6h 25-35DHADEP2S0432U 插头DEP2S-0442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S0442R 插头DEP2S-0452红220/380V-240/415V 〜125A 5芯3P+N+E 6h 25-35DHADEP2S0452R 连接器DEP2S-2132蓝200-250V 〜16A3芯2P+E6h1.5-2.5DHADEP2S2132U选型指南273连接器DEP2S-2142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S2142R 连接器DEP2S-2152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S2152R 连接器DEP2S-2232蓝200-250V 〜32A 3芯2P+E 6h 4-6DHADEP2S2232U 连接器DEP2S-2242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S2242R 连接器DEP2S-2252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S2252R 连接器DEP2S-2332蓝200-250V 〜63A 3芯2P+E 6h 10-16DHADEP2S2332U 连接器DEP2S-2342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S2342R 连接器DEP2S-2352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S2352R 连接器DEP2S-2432蓝200-250V 〜125A 3芯2P+E 6h 25-35DHADEP2S2432U 连接器DEP2S-2442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S2442R 连接器DEP2S-2452红220/380V-240/415V 〜125A 5芯3P+N+E 6h 25-35DHADEP2S2452R 明装插座DEP2S-1132蓝200-250V 〜16A 3芯2P+E 6h 1.5-2.5DHADEP2S1132U 明装插座DEP2S-1142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S1142R 明装插座DEP2S-1152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S1152R 明装插座DEP2S-1232蓝200-250V 〜32A 3芯2P+E 6h 4-6DHADEP2S1232U 明装插座DEP2S-1242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S1242R 明装插座DEP2S-1252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S1252R 明装插座DEP2S-1332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S1332U 明装插座DEP2S-1342红380-415V 〜63A 4芯3P+E 6h 10-16DHADEP2S1342R 明装插座DEP2S-1352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S1352R 暗装插座DEP2S-3132蓝200-250V 〜16A 3芯2P-E 6h 1.5-2. 5DHADEP2S3132U 暗装插座DEP2S-3142红380-415V 〜16A 4芯3P-E 6h 1.5-2. 5DHADEP2S3142R 暗装插座DEP2S-3152红220/380V-240/415V 〜16A 5芯3P+N+E 6h 1.5-2. 5DHADEP2S3152R 暗装插座DEP2S-3232蓝200-250V 〜32A 3芯2P-E 6h 4-6DHADEP2S3232U 暗装插座DEP2S-3242红380-415V 〜32A 4芯3P-E 6h 4-6DHADEP2S3242R 暗装插座DEP2S-3252红220/380V-240/415V 〜32A 5芯3P+N+E 6h 4-6DHADEP2S3252R 暗装插座DEP2S-3332蓝200-250V 〜63A 3芯2P-E 6h 10-16DHADEP2S3332U 暗装插座DEP2S-3342红380-415V 〜63A 4芯3P-E 6h 10-16DHADEP2S3342R 暗装插座DEP2S-3352红220/380V-240/415V 〜63A 5芯3P+N+E 6h 10-16DHADEP2S3352R 暗装插座DEP2S-3432蓝200-250V 〜125A 3芯2P-E 6h 25-35DHADEP2S3432U 暗装插座DEP2S-3442红380-415V 〜125A 4芯3P-E 6h 25-35DHADEP2S3442R 暗装插座DEP2S-3452红220/380V-240/415V 〜125A5芯3P+N+E6h25-35DHADEP2S3452R选型指南274工业插头插座（DEPU 系列）■ 产品特性新型一体式紧凑型设计，密封性及防护性更佳安全可靠的材质和结构，防撞等级IK07, 最高可抗2J 机械碰撞全系列材料符合RoHS2.0标准，绝缘体可达UL94V0阻燃等级IP67全系列铜件镀镍，耐候耐腐蚀，尾部设计带来更稳固的连接保护适用于对功能和安全有更高要求的临时用电场景。
二级配电
B 二级配电

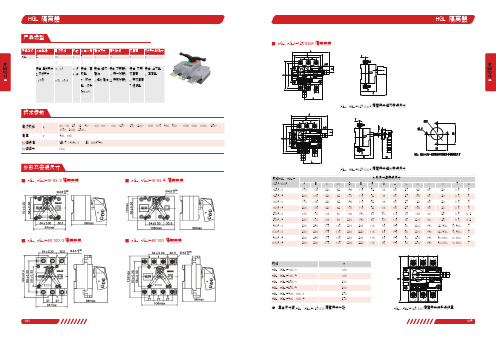

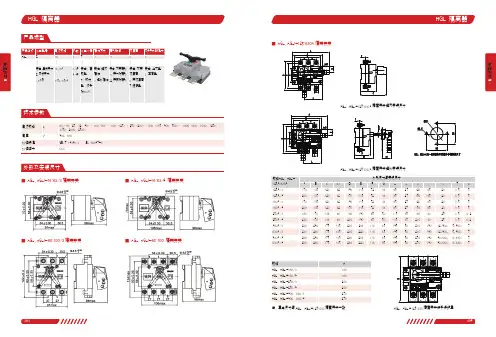

■ HGL、HGLi-16~63/3隔离开关
■ HGL、HGLi-80~100/3隔离开关■ HGL、HGLi-16~63/4 隔离开关
■ HGL、HGLi-80~100 隔离开关
注：其余尺寸与HGL 、HGLi-125~630隔离开关一致
HGL 、HGLi-125~630隔离开关端子保护罩
二级配电
B 二级配电
■ HGL-800T
隔离开关■ HGL、HGLi-1000（800）~1600A 隔离开关
A 型柜外手柄安装开孔
B 型柜外操作手柄安装开孔
注：标准连接杆长度为
300mm
HGL 、HGLi-1000（800）~1600A
系列隔离开关
800~1000A
1250~1600A
HGL 、HGLi-1000(800)~1600
系列隔离开关柜外
二级配电
5.5安装尺寸
25
3-Φ4.5B型柜外手柄座安装尺寸
■ HGL-2000~3150A 隔离开关
柜外操作手柄面板安装尺寸图注：1.A 型手柄总长405，B 型手柄总长330
2.普通为A 型手柄，
如需B 型手柄可单独定制A 型柜外手柄座安装尺寸
B 型柜外手柄座安装尺寸
安装尺寸3-Φ4.5B型柜外手柄座
安装尺寸
A型柜外手柄座B
B型柜外手柄座。
142CDQ6i 系列PC 级自动转换开关电器，适用于交流50Hz 、额定工作电压AC400V 、额定工作电流至3200A 的三相四线制供配电系统。
也适用于额定电流250A 以下的单相两线制配电系统。
可实现常备用电源间的手动切换、自动切换、远程控制切换。
同时可实现挂锁检修和常备用电源位置挂锁操作。
■ 产品介绍控制电压：开关控制电压等级为AC220V 位置指示：表明开关工作状态位置（I 、O 、II ）电气钥匙锁：控制开关内部控制线路电源，电气钥匙锁旋至“自动”模式时，开关可实现自动、远程控制操作，电气钥匙锁旋至“手动”模式，开关只能 手动操作机械挂锁：检修时，先用操作手柄使开关处于0档位置，拉起挂锁机构并上锁，方可进行检修（拉起机械挂锁则切断开关内部控制电源，开关无法 电动，并且无法实现手动操作）开关主体：前面部分为I 路，接“常用电源”；后面部分为II 路，接“备用电源”操作手柄：使用操作手柄操作开关时，电气钥匙锁必须旋至“手动”模式■ 开关结构说明GB 14048.1 总则 IEC 60947-1 总则GB 14048.3 开关、隔离器、隔离开关及熔断器组合电器■ 符合的标准IEC 60947-3 开关、隔离器、隔离开关及熔断器组合电器GB/T 14048.11 多功能电器 转换开关电器 IEC 60947-6 多功能电器 转换开关电器■ 正常使用及安装条件正常工作安装地点海拔不超过2000m 。
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达到90%。
对由于温度变 化偶尔产生的凝露应采取特殊的措施。
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃污染等级3在没有雨雪侵袭的地方无明显摇动的地方全系列具备两进一出的接线方式，大幅降低负载侧并接线和安装成本，提升接线效率，方便好用。
具备可靠的机械及电气连锁，执行机构为独立的负荷开关，全系列具有隔离功能，安全可靠。
