夏普电视机维修技术与原理共33页文档

夏普液晶电视自动黑屏自动开机自动关机故障处理
夏普电视自动黑屏，自动开机，自动关机的故障处理
主要的夏普液晶电视型
LCD-32/AK7 LCD-27BX6/37AX5/37BX5/46BK7 32BK7/A X5/ BX5/ BX6 46GH1/52GH 等等，使用中会不定时自动关机，自动黑屏，自动开机的故障处理。

原因：这是夏普电视的通病。

由于夏普的电源自锁开关缺陷导致，长时间使用会导致自锁开关的导通电阻增大。

正常导通电阻在0欧姆，故障电视的自锁开关电阻大于10欧姆。

开关电源控制电路就无法识别了，导致自动开机，自动黑屏，自动关机等奇怪故障。

夏普官方维修都是换主板，还另收上门费。

非常坑爹。

处理方法：
1．关闭电源，拔开电源线。

（小心不要碰触高压板）。

平放电视机，主要保护液晶表面。

拧开后盖全部螺丝打开电视机后盖。

2．找到电视机顶部的开关板，把开关电路板拆下。

使用电烙铁更换6脚自锁开关，或者直接把开关控制的2个针脚焊接在一起。

但是这个开关就失效了，直接是常开。

按照拆装的顺序安装回去就可以了。

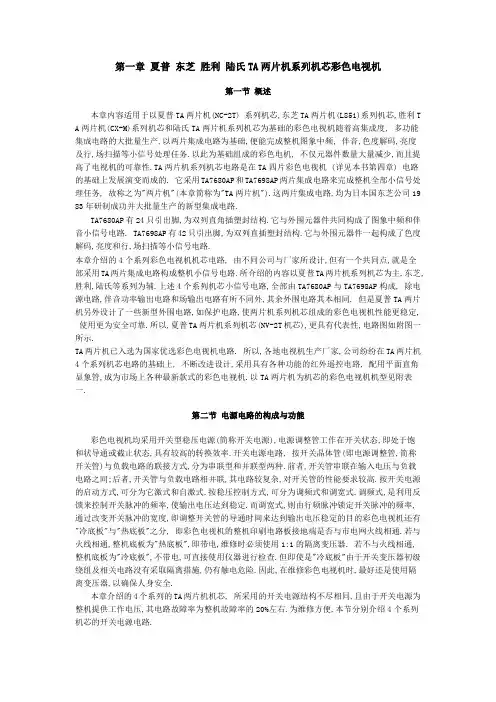

第一章夏普东芝胜利陆氏TA两片机系列机芯彩色电视机第一节概述本章内容适用于以夏普TA两片机(NC-2T) 系列机芯,东芝TA两片机(L851)系列机芯,胜利T A两片机(CX-M)系列机芯和陆氏TA两片机系列机芯为基础的彩色电视机随着高集成度, 多功能集成电路的大批量生产,以两片集成电路为基础,便能完成整机图象中频, 伴音,色度解码,亮度及行,场扫描等小信号处理任务.以此为基础组成的彩色电机, 不仅元器件数量大量减少,而且提高了电视机的可靠性.TA两片机系列机芯电路是在TA四片彩色电视机 (详见本书第四章) 电路的基础上发展演变而成的. 它采用TA7680AP和TA7698AP两片集成电路来完成整机全部小信号处理任务, 故称之为"两片机"(本章简称为"TA两片机").这两片集成电路,均为日本国东芝公司19 83年研制成功并大批量生产的新型集成电路.TA7680AP有24只引出脚,为双列直角插塑封结构.它与外围元器件共同构成了图象中频和伴音小信号电路. TA7698AP有42只引出脚,为双列直插塑封结构.它与外围元器件一起构成了色度解码,亮度和行,场扫描等小信号电路.本章介绍的4个系列彩色电视机机芯电路, 由不同公司与厂家所设计,但有一个共同点,就是全部采用TA两片集成电路构成整机小信号电路.所介绍的内容以夏普TA两片机系列机芯为主,东芝,胜利,陆氏等系列为辅.上述4个系列机芯小信号电路,全部由TA7680AP与TA7698AP构成, 除电源电路,伴音功率输出电路和场输出电路有所不同外,其余外围电路其本相同. 但是夏普TA两片机另外设计了一些新型外围电路,如保护电路,使两片机系列机芯组成的彩色电视机性能更稳定,使用更为安全可靠.所以,夏普TA两片机系列机芯(NV-2T机芯),更具有代表性,电路图如附图一所示.TA两片机已入选为国家优选彩色电视机电路. 所以,各地电视机生产厂家,公司纷纷在TA两片机4个系列机芯电路的基础上, 不断改进设计,采用具有各种功能的红外遥控电路, 配用平面直角显象管,成为市场上各种最新款式的彩色电视机.以TA两片机为机芯的彩色电视机机型见附表一.第二节电源电路的构成与功能彩色电视机均采用开关型稳压电源(简称开关电源),电源调整管工作在开关状态,即处于饱和状导通或截止状态,具有较高的转换效率.开关电源电路, 按开关晶体管(即电源调整管,简称开关管)与负载电路的联接方式,分为串联型和并联型两种.前者,开关管串联在输入电压与负载电路之间;后者,开关管与负载电路相并联,其电路较复杂,对开关管的性能要求较高.按开关电源的启动方式,可分为它激式和自激式.按稳压控制方式,可分为调频式和调宽式.调频式,是利用反馈来控制开关脉冲的频率,使输出电压达到稳定.而调宽式,则由行频脉冲锁定开关脉冲的频率,通过改变开关脉冲的宽度,即调整开关管的导通时间来达到输出电压稳定的目的彩色电视机还有"冷底板"与"热底板"之分, 即彩色电视机的整机印刷电路板接地端是否与市电网火线相通.若与火线相通,整机底板为"热底板",即带电,维修时必须使用1:1的隔离变压器. 若不与火线相通,整机底板为"冷底板",不带电,可直接使用仪器进行检查.但即使是"冷底板"由于开关变压器初级绕组及相关电路没有采取隔离措施,仍有触电危险.因此,在维修彩色电视机时,最好还是使用隔离变压器,以确保人身安全.本章介绍的4个系列的TA两片机机芯, 所采用的开关电源结构不尽相同,且由于开关电源为整机提供工作电压,其电路故障率为整机故障率的20%左右.为维修方便,本节分别介绍4个系列机芯的开关电源电路.一: 夏普TA两片机电源电路的构成与功能图为夏普TA两片机系列机芯开关电源电路的方框图.该开关电源电路为并联自激式,即不用行逆程脉冲强迫开关管与之同步,其振荡频率为40--50KHZ左右.它由IC701厚膜电路IX0689CE, T701开关变压器和外围元件构成,电路图见附图一.它采用脉冲调频方式进行稳压.由于开关脉冲的频率变化范围较宽,所以该开关电源的稳压控制范围也较大.夏普TA开关两片机开关电源共有4种不同的直流电压输出,避免了各负载电路之间的相互影响.该两片机内所需的12V低压,不是由行输出电路提供的,而是由开关变压器提供能量,经Q701稳压后供给的.这样不仅减轻了行输出电路的负载,而且是图象中频电路,色度解码电路等小信号处理电路的工作状态,不受行输出电路的影响,便于故障部位的判断.220V市电, 经保险丝F7001,电源开关S701,送至由C7001,L7002,L7001,C7002构成的电源滤波电路,以抑制市电网各种干扰信号,同时也抑制开关电源电路本身对市电网所形成的脉冲干扰信号.滤波干扰信号后,经D701--D704,R701 C705 C706整流滤波输出300V左右的直流电压.这个不稳定的直流电压.经T701<6> --<1>绕组加在IC701的<15>脚上(即开关管Q5的C极).同时该电路经由R706 C735构成的启动电路和L701加在IC701的<12>脚上(即开关管Q5的B极) ,为开关管提供了启动电流,开关管处于徽导通状态.IC701的<13>脚(即开关管Q5的E极),经R714 FB702 R710入地.要注意:本系列机芯开关电源电路的接地点,与其它电路的接地点并不公用IC701的内部结构图见图1--2. 当I C701损坏时,可按图1-2给出的电路与元器件数值,自制代用电路.由于开关管进入导通状态,有集电极电流流过T701<6>--<1>绕组,<3>--<5>绕组上产生的感应电势,经D705 C713 R713 L701送至IC701的<12>脚形成正反馈电压.在正反馈电压的作用下,IC701的开关管迅速饱和导通.TC7 01内开关管饱和导通后集电极电流流过R710产生一个降压, 并由R709送至IC701<4>脚<4>脚内接有一只PNP型晶体管Q2,在Q2C极上接有一只NPN型晶体管Q3,Q3的C极经<9>脚与外接的L7 01相接.R710上的电压降小于0.6V时,Q2截止,Q3因无基极电流也截止,Q3对Q5的基极电流不产生分鎏.当R710上的电压降大于0.6V时,Q2导通,Q3也随之导通.Q3对Q5基极电流进行分流,使开关管逐步退出饱和状态.开关管退出饱和状态时,集电极电流在T701<6>-<1>绕组上产生一个与开机瞬间极性相反的感应电势. 在正反馈绕组和D705 C713R713 L701的作用下,这个感应电势使开关管迅速截止. 开关管截止时,T701<7>脚极性为正,<8>脚极性为负,D707导通,T701上以磁能形式储存的能量, 转换成电流并经C722 L702 C732滤波后输出115V电压.同时,D712导通, 由C728滤波输出25V电压,供给场输出电路;D713导通,由L305 C730滤波后输出16V电压,供给伴音功放电路;T701<10>脚输出能量,经D709 R725 C724 Q701整流滤波并稳压后,输出12V 电压,供给机内小信号电路.当T701次级4只二极管截止后, 其初次级绕组呈现高阻,C717与C7 18并联后经C706与T701<1>-<6>绕组构成并联谐振回路并产生谐振,在T701正反馈绕组上获得一个幅度很高的<5> 脚正, <3>脚负的冲击激励电压.这个激励电压同样经D705 C713 R713和L7 01加在IC701<12>脚上,当其幅度超过开关管Q5的导通门限电压时,开关管再次饱和导通,进入了一个新的开关振荡周期.T701<3>-<4>绕组上产生的感应电势,经R708送至IC701<3>脚,由IC701 <3>脚与<2>脚内二极管进行整流,并由C711滤波而形成取样电压.当开关电源输出端电压升高时,这个取样电压也会相应增高, 经IC702<2>脚内取样放大管Q1放大后,使Q2 Q3的集电极电流增大. Q3集电极电流增大, 也就是说对Q5基极电流的分流加大,使Q5提前退出饱和状态,故T701储能时间缩短输出端直鎏电压下降. 换句话说,开关管振荡周期缩短,开关脉冲的频率升高.当输出端直流电压降低时,稳压过程与上述相反.正常情况下,开关电源输出端负载电流为500mA时, 开关脉冲的频率为40KHZ左右.当输出端负载电流较小时,开关脉冲的频率为50KHZ左右.IC701内设有过电流保护电路. 当某种原因使开关管电流增大时,R710上电压降随之增大.此电压送至IC701<8>脚,使该脚内Q4迅速导通.Q4一旦导通,Q5基极电流便经Q4进行分流,Q5截止,迫使开关管进入截止状态,实现了过电流保护.同时, 该开关电源还具有过压保护功能.当某种原因保护功能.当某种原因使市电网电压升高时,正反馈绕组电压升高,D706导通,Q4也随之饱和导通,使开关管进入截止状态,实现了市电电压过压保护. 此外,该开关电源电路还具有输出电压过压保护功能.如果开关电源取样比较电路除了故障, 开关电源直流输出电压便大大超过正常值+115V.当输出电压超过150V时,D708击穿,使过压故障转换为过流故障,过流保护电路动作.为便于读者维修,将IC701引出脚功能与参数列于表1-1中.本书所给出的直流电压与电阻数值,以M47型万用表所测数值为准.用其它型号万用表测试时,所测值与书中给出的产数允许有少量偏差.当该系列机芯用于遥控彩色电视机时,徽处理器输出控制信号.通过控制副电源继电器的工作状态,来实现遥控功能.表1-1 IC701引出脚功能与参数┏━━━━┯━━━━┯━━━━┯━━━━┯━━━━━━━━━━━━━┓┃引出│红笔测│黑笔测│直流电压│引出脚主要去向与┃┃││││┃┃脚号│ KΩ│ KΩ│ V │功能┃┠────┼────┼────┼────┼─────────────┨┃││││内接取样比较管Q1b极,外接R ┃┃ 1 │ 4.5 │ 4.7 │ 19.8 │707.C709. ┃┃││││取样电压输入┃┠────┼────┼────┼────┼─────────────┨┃││││内接取样电路公共端,外接R ┃┃ 2 │ 2.6 │ 2.7 │ 27 │ 707. ┃┃││││公共端┃┠────┼────┼────┼────┼─────────────┨┃││││内接整流二极管负极,外接FB ┃┃ 3 │ 0 │ 0 │ 40.8 │ 701. 取样电压输入┃┠────┼────┼────┼────┼─────────────┨┃││││内接Q2b极,外接R709.┃ 4 │ 0.8 │ 0.8 │ 0.4 │反馈电压输入┃┠────┼────┼────┼────┼─────────────┨┃││││内接Q3b极,外接C712. ┃┃ 5 │ & │ 6.2 │ 2.6 │滤波┃┠────┼────┼────┼────┼─────────────┨┃││││内接二极管负极,外接T702 ┃┃ 6 │ 0 │ 0 │ 5.7 │ <5>脚. 电压反馈输入┃┠────┼────┼────┼────┼─────────────┨┃││││内接Q4,外接D706.R712. ┃┃ 7 │ 3.4 │ 3.4 │ 2 │过流电压保护┃┠────┼────┼────┼────┼─────────────┨┃││││内接Q4e极,外接地┃┃ 8 │ 0 │ 0 │ 0 │接地端┃┠────┼────┼────┼────┼─────────────┨┃││││内接Q4c极,外接L701. ┃┃ 9 │ 0 │ 0 │ 2.6 │过流保护┃┠────┼────┼────┼────┼─────────────┨┃││││内接地,外接R701. ┃┃ 10 │ 0 │ 0 │ 0.6 │┃┠────┼────┼────┼────┼─────────────┨┃││││内接开关管Q5b极,外接L701.┃┃ 12 │ 6 │ 6 │ 2.6 │开关信号入┠────┼────┼────┼────┼─────────────┨┃││││内接开关管Q5e极,外接R714.┃┃ 13 │ 6 │ 6 │ 0.8 │公共端┃┠────┼────┼────┼────┼─────────────┨┃││││内接开关管Q5c极,外接FB703.┃┃ 15 │ 15 │ 150 │ 326.3 │输出端┃┗━━━━┷━━━━┷━━━━┷━━━━┷━━━━━━━━━━━━━┛二:东芝TA两片机电源电路的构成与功能东芝TA两片机(L851系列机芯) 开关电源电路的构成,与夏普TA两片机开关电源电路完全不同, 分别属于两个不同类型的开关电源电路.东芝TA两片机开关电源,采用串联型开关电源电路,由厚膜电路Q801,开关变压器T802及外围元件构成(如图1-3所示)220V市电经开关S801 F801 C801与T801构成的电源滤波电路后,加至D801-D804桥式整流电路上整流,由C810滤波后获得300V左右的直流电压.这个不稳定的直流电压经开关变压器T80 2<1>-<4>绕组送至Q801的<1>脚(即其内开关管Q1的C极,见图1-4)同时,由启动电阻R811向Q 801<2>脚内电路(即开关管Q1的B极),提供一个启动电流.于是开关管Q1导通,有电流流过T802 <1>-<4>绕组,在T802次极绕组上产生感应电势.T802<6>-<8>绕组为正反馈绕组,其所产生的感应电势经R812 C811加在Q801<2>脚与<4>脚内电路(即开关管Q1的b-e结)上,在强烈的正反馈电压作用下,开关管迅速饱和导通.随着T802次级正反馈电压对C811的充电,其充电电流会逐渐变小,即开关管Q1的基极电流在逐渐减小. 当Q1基极电流减小至I 时开关管Q1退出饱和状态.此时,在T802次级绕组正反馈电压作用下,Q1迅速进入截止状态,这样,Q1完成了一个振荡周期,这过程属于自激振荡.实际上,由D808 R813引入行逆程脉冲加在开关管Q1的b极,迫使其导通.很明显,Q1的自由振荡频率应低于行频, 方可被行频同步.这样,既可减少开关电源对电视信号的干扰又可提高开关电源的稳压性能.取样电路由Q801<4> 脚与<3>脚内电路构成,从输出端获得的取样电压与内电路稳压二极管产生的基准电压进行比较,其误差电压由取样放大管Q3放大后,送至Q2的B极上,以便控制Q2的工作点. Q2c e电极分别在Q801内与开关管Q1的e b极相接,Q2c-e极间的功能相当于一只可变电阻.当某种原因使输出电压升高时, 取样电压也随之变高.由于取样放大管E极电压被稳压二极管所箝位,所以其b-e结电压升高,基极电流增大,使Q2C极电流增大Q2c-e极间电阻变小. 这样, C811充电时间缩短,开关管导通时间缩短,T802上能量储存减小,输出电压下降.反之,当输出电压降低时,该电路又能自动升高输出电压.东芝TA两片机串联型开关电源,又与一般常见的串联型开关电源有所不同.一般串联型开关电源, 市电整流后的不稳定直流电压,先经过开关管调整稳压,再进入开关变压器进行储能.而东芝TA两片机开关电源,市电整流后的不稳定直流电压先进入开关变压器进行储能,然后由开关管进行调整稳压.这样就出现了一个问题,就是当开关管截止后,开关变压器中所储存的能量不能再向负载电路进行转换. 为解决此问题在T802中又增加了一个<7>-<8>绕组,与<1>-<4>绕组结构完全相同.因此,当开关管截止后,开关变压器中所储存的能量便通过<7>-<8>绕组向负载电路供电.此时T802<7>脚极性为负,<8>脚为正,二极管D807导通,故有人称D807为续流二极管,<7>-< 8>绕组所储存能量,经D807继续向负载电路供电.同时D805导通,并经C815滤波后输出48V电压,供给场输出电路.东芝TA两片机开关电源电路中, 设置D806用于过压保护.806属于一次性保护元是不能自行恢复,需换新品方可重新开机.为便于维修, 将Q801引出脚功能与参数列于1-2表.当Q801损坏时,可按图1-4给出的电路元件数值,自制代用电路.表1-2 Q801 引出脚功能与参数┏━━━┯━━┯━━┭───┰─────────────┒┃引出│红测│黑测│直流┃引出脚主要去向与┃┃┃││电压┃┃┃脚号│KΩ│KΩ│ V ┃功能┃┠───┼──┼──┼───╂─────────────╂┃││││内接开关管Q1c极,外接T802<4┃┃ 1 │ 10 │32 │ 310 │脚.直流电压输入┃┠───┼──┼──┼───┼─────────────┨┃││││内接Q1b极,外接C811与R813. ┃┃ 2 │9.6 │13 │ 112 │馈电压,行逆程脉冲输入┃┠───┼──┼──┼───┼─────────────┨┃││││内接取样比较电路公共端, ┃┃ 3 │ 0 │ 0 │ 40.8 │外接地. ┃┠───┼──┼──┼───┼─────────────┨┃││││内接Q1e极,外接C812. ┃┃ 4 │ 3.5│5.6 │ 112 │直流电压输出端. ┃┠───┼──┼──┼───┼─────────────┨┃││││内接取样比较放大管b极,外接┃┃ 5 │3.2 │3.1 │ 7 │R861.取样电压调节┃┗━━━┷━━┷━━┷━━━┷━━━━━━━━━━━━━┛三: 胜利TA两片机电源电路的构成与功能日本JVC公司为适应两片机的新潮流,于1987年上半年向我国推出TA两片机(CX-M系列机芯).胜利TA两片机开关电源电路,与夏普TA两片机开关电源电路一样, 属自激并联开关电源电路, 由厚膜电路IC901,开关变压器T901与少量分立元件所构成.(如图1-5所示).220V市电经保险丝F01, 电源开关SW01后,由C01 LF02 C02 LF02 C03 C04构成的电源滤波器进行滤波后,送至D901-D904进行桥式整流.电源滤波器的接地点,与整机地线相接.市电经整流并由C908滤波,获得290V左右直流电压.这个不稳定的直流电压,经开关变压器T901<11>-< 13>绕组至IC901<3>脚内电路(即开关管的C极)同时,由R907 C917构成的启动电路, 向IC901< 2>脚(即开关管的b极)提供启动电流,使开关管徽导通.此时,有电流流过开关变压器T901<11>-< 13>绕组,经T901磁耦合,在<9>-<10>绕组上产生的感应电势.这个正反馈电压, 由C916 FR906 C912 R903 R905送至IC902<2>脚,促使开关管迅速进入饱和状态, 同样,此正反馈电压又能促使开关管迅速进入截止状态.开关管饱和导通与截止状态的转换过程与前面讲过的类同,不再重复.开关变压器T901<8> -<9>绕组为取样绕组,其产生的感应电势经D907 C911整流滤波后获得取样电压, 与开关电源输出电压成正比.取样电压分别从<1>脚与<5>脚进入IC901内误差放大电路.调节R908,可以调节开关电源输出电压.图1-6是IC901的内部结构图.胜利TA两片机开关电源电路与前面讲过的开关电源电路有所不同,它特有两个电路,即噪声吸收电路和过流保护电路.噪声吸收电路, 由L905 C919 D913 R910所构成.当IC901内开关管截止时,由于开关变压器T901存在泄漏电感,在其C极产生很高的峰值脉冲电压,很容易击穿开关管.故设计此噪声吸收电路,以降低峰值脉冲电压,保护开关管不被峰值脉冲电压所击穿.过流保护电路,由Q901 Q902和D914等元件所构成.当开关管e极电流增大时,从IC904<4>脚流经R915,并在R915上产生较大的电压降.一旦R915上电压降大于D914与Q901b-e结导通电压之和时,Q901便导通,流入开关管b极电流,就被Q901c-e极间所分流,实现了过流保护. 据国内有关厂家的试验报告,将胜利TA两片机开关电源负载电路长时间短路,不会造成开关电源任何元件的损坏.当负载电路故障排除后,开关电源输出电压便立即恢复正常.另外, 该过流保护电路还设置了一只Q902管, 其功能是: 当开启电源开关时,D901-D904输出电压经R916 C929 R917 D915为Q902b极提一个导通电压, Q902导通并将D914短路,使Q901导通电压更低,过流保护电路因而具有更高的可靠性.四:陆氏TA两片机电源电路的构成与功能陆氏TA两片机开关电源电路,在构成上与东芝TA两片机开关电源电路基本相同, 不同的是,陆氏TA两片机开关电源设有一组12V输出电压,供机内小信号电源之用.第三节电源电路常见故障现象与排除程序开关电源电路为彩色电视机提供工作电压,与机内其它电压相比较,其故障率是最高的常见的故障现象有: (1)无光栅,无伴音;(2)无光栅,无伴音,有"吱吱"叫声;(3)图象有黑横道干扰等.查究无光栅,无伴音故障现象的原因,不是因元器件损坏造成开关电源电路故障而无输出电压,便是开关电源负载电路产生过流,或由于某种原因使输出电压升高,导致保护电路动作而无输出电压.因此,在排除无光栅,无伴音故障时,应先判断是开关电源电路故障,还是负载电路出了问题,再执行本节所介绍的排障程序,以提高维修时效.一:无光栅,无伴音(夏普TA两片机)排障程序:无光栅,无伴音是彩色视机最常见的故障. 夏普两片机无光栅,无伴音排障程序(开关电源部分)如图1-8所示.1. 用万用表对故障机进行静态检查:<1>测电源插头两端直流电阻(电源开关置于接通位置)是否正常.<2>若所测电源插头两端电阻为无穷大,则查保险丝F7001是否熔断,电源引线有无断线, 电源开关S701有无接触不良,保险丝F7001与管座接触是否良好,L7001与L7002有无开路或虚焊等. <3>若保险丝F7001已熔断,则查消磁线圈L751有无漏电或断路, 热敏电阻PR701是否失效或损坏, D701-D704中有无二极管击穿,IC701内<12><13>与<15>脚内开关管是否击穿,滤波电容C705或C706有无漏电或击穿.2.加电测桥式整流电路输出端有无300V左右直流电压.若所测电压正常,表明交流输入电路,桥式整流电路与滤波电路等工作正常.若所测电压为0V,则查上述电路是何处开路或虚焊.3. 桥式整流电路输出正常后,测115V电压是否正常.若所测电压为0V,则多为开关电路停振所致.(1)检查R701有无开路或变值,开关变压器T701<6>-<1>绕组有无断线或脱焊,FB703有无开路, 或印刷电路有无断裂处.若所述故障有一个成立,测IC701<15>脚电压为0V, 开关管因C极无电压而不工作.(2)检查启动电路R706是否开路或变值,C735有无失效或容量变小,L701有无开路.或任一元件损坏,则因IC701<12>脚内开关管b极无启动电流;或因元件变值,使启动电流太小,使开关管无法导通.(3)检查R710 R714有无开路或变值,FB702有无开路.若其开路,则因IC701<13>脚对地无法构成回路,使开关管e极处于开路状态而不工作. (4)检查正反馈电路T701<3>-<5>绕组有无断线,D705有无击穿,C713是否漏电, R713有无开路变值.若有任一元件损坏,IC701内开关管虽能处于徽导通状态,但由于缺少正反馈电压而不能进入振荡状态.(5)检查D706是否击穿.若击穿,保护电路动作而停振.4.执行上述程序若还不能排除故障,则多为开关电源的负载有短路故障,或某种原因使开关电源输出电压升高,使保护电路动作所致.行输出电路的排障程序,见本章第五节.(1)检查R708是否开路或变值,FB701有无断线,或查T701<4> 脚至IC701<3>脚间印刷电路有无断裂.若该电路存在故障,使取样电压加不到IC701<3>脚内电路上.(2)检查C711有无失效或开路,C709有无开路.(3)检查T701<5>脚至IC701<6> 脚间印刷电路有无断裂或虚焊.(4)检查R710上端至IC701<10>脚间印刷电路有无断裂或虚焊.若有断路,使IC701<10>脚内电路不能正常工作,导致开关管导通时间延长,使开关电源输出电压升高.(5)查负载电路与开关电源外围元件无损时,则为IC701性能不良.5.开关电源正常时,各输出电压端电压与对地电阻值列表于1-3中.当测C732正极对地电阻值与表中值相差太大时,多为D708击穿.查证D708确实击穿后,则要查明损坏原因.否则,匆忙换上一只新品D708,还有可能再次击穿.二. 无光栅 ,无伴音(东芝TA两片机)排障程序: 东芝TA两片机无光栅,无伴音排障程序(开关电源部分),如图1-9所示.由于东芝TA两片机开关电源电路结构比较简单,所以其排障程序也十分简明.1.测电源插头两端直流电阻是否正常.若所测电阻值为无穷大,则仔细查看电源引入线有无断线, 电源开关S801接触是否不良,保险丝F801是否熔断或与管座有无接触不良,R801有无开路或变值和D801-D804有无开路.2. 或F801已熔断,则查D801-D804中二极管有无击穿,C810是否漏电或击穿,Q801<1>脚至< 4> 脚内电路是否击穿,D806有无击穿,消磁线圈L901有无漏电或R890是否变值,和T802绕组对地有无短路等故障. 最常见的故障原因是Q801<1>-<4>脚内电路击穿(即开关管的c-e极间);同时,D806也随之击穿.因此,在更换Q801时,务必查清D806是否损坏.3.执行上述程序后,测C810两端应有300V左右的直流电压,若开关电源仍无输出电压,则为开关电源停振. 常见故障原因有:启动电阻R811开路或变值,正反馈电路元件R812开路或变值,或C811失效或容量变小,Q801内脉宽调整管击穿.4.若所测开关电源输出电压仅有2V左右,并可以听到开关变压器发出"吱吱"叫声,则开关电源负载电路存在短路故障. 常见故障原因有:由于Q801内取样电路性能不良,使输出电压升高, 或由于D806质量不良而击穿,C812漏电或被击穿,行输出电路因元件损坏而发生短路故障.行输出电路排除此故障的程序,见本章第五节.5. 执行上述程序, 若仍不能排除故障, 再测C810与C812两端电压是否正常.若所测C810两端电压为290V左右, 而测C812两端电压仅有40V左右时, 则为R813开路或变值,或D808开路, 行逆程脉冲电压不能引入开关电源电路所致.当更换C810时,务必选用同型号电容更换之.若选用代用品时,请并联一只0.2VF/400V涤纶电容.因为C810既是滤波电容,又是开关电源的高频旁路电容.东芝TA两片机系列机芯底板均带电,在维修机器时,请使用隔离变压器,以保人身安全.三.无光栅,无伴音(胜利TA两片机)排障程序:胜利TA两片机无光栅,无伴音排障程序(开关电源部分),如图1-10所示. 由于胜利TA两片机开关电源电路构成,与夏普,东芝TA两片机开关电源电路不同,但其无光栅,无伴音排障程序仍可按桥式整流电路无输出电压,开关电源停振和保护电路动作,分为3个子程序来进行.1.用万用表测C908两端有无290V直流电压.若测不出电压,则:。

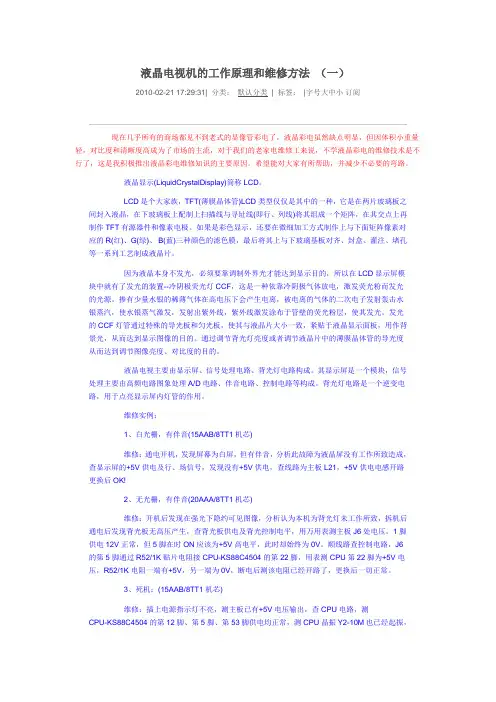

液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。

希望能对大家有所帮助，并减少不必要的弯路。

液晶显示(LiquidCrystalDisplay)简称LCD。

LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。

如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。

掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。

发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。

通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。

其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。

背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。

维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。

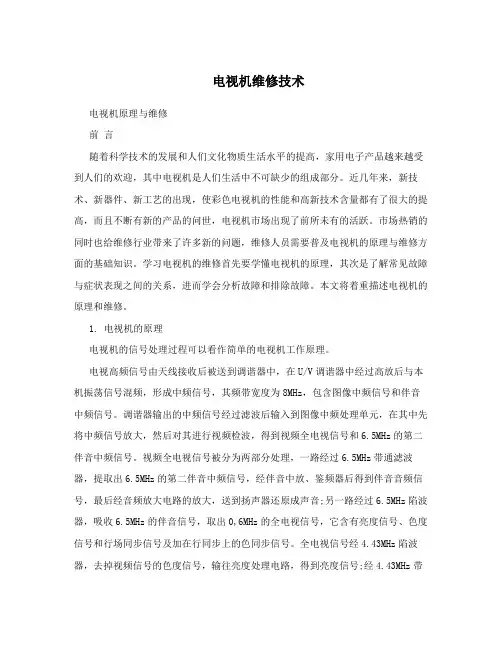

电视机维修技术电视机原理与维修前言随着科学技术的发展和人们文化物质生活水平的提高，家用电子产品越来越受到人们的欢迎，其中电视机是人们生活中不可缺少的组成部分。

近几年来，新技术、新器件、新工艺的出现，使彩色电视机的性能和高新技术含量都有了很大的提高，而且不断有新的产品的问世，电视机市场出现了前所未有的活跃。

市场热销的同时也给维修行业带来了许多新的问题，维修人员需要普及电视机的原理与维修方面的基础知识。

学习电视机的维修首先要学懂电视机的原理，其次是了解常见故障与症状表现之间的关系，进而学会分析故障和排除故障。

本文将着重描述电视机的原理和维修。

1. 电视机的原理电视机的信号处理过程可以看作简单的电视机工作原理。

电视高频信号由天线接收后被送到调谐器中，在U/V调谐器中经过高放后与本机振荡信号混频，形成中频信号，其频带宽度为8MHz，包含图像中频信号和伴音中频信号。

调谐器输出的中频信号经过滤波后输入到图像中频处理单元，在其中先将中频信号放大，然后对其进行视频检波，得到视频全电视信号和6.5MHz的第二伴音中频信号。

视频全电视信号被分为两部分处理，一路经过6.5MHz带通滤波器，提取出6.5MHz的第二伴音中频信号，经伴音中放、鉴频器后得到伴音音频信号，最后经音频放大电路的放大，送到扬声器还原成声音;另一路经过6.5MHz陷波器，吸收6.5MHz的伴音信号，取出0,6MHz的全电视信号，它含有亮度信号、色度信号和行场同步信号及加在行同步上的色同步信号。

全电视信号经4.43MHz陷波器，去掉视频信号的色度信号，输往亮度处理电路，得到亮度信号;经4.43MHz带通滤波器，从视频信号中取出色度信号，输往色度处理电路，经解码后得到R-Y，G-Y，B-Y三个色差信号，再经短阵电路得到R、G、B三基色信号，送到显像管电路;经同步分离后去行、场扫描信号产生电路，视频全电视信号在同步分离电路中通过幅度鉴别分离出行同步信号和场同步信号，分别送到行、场振荡电路。

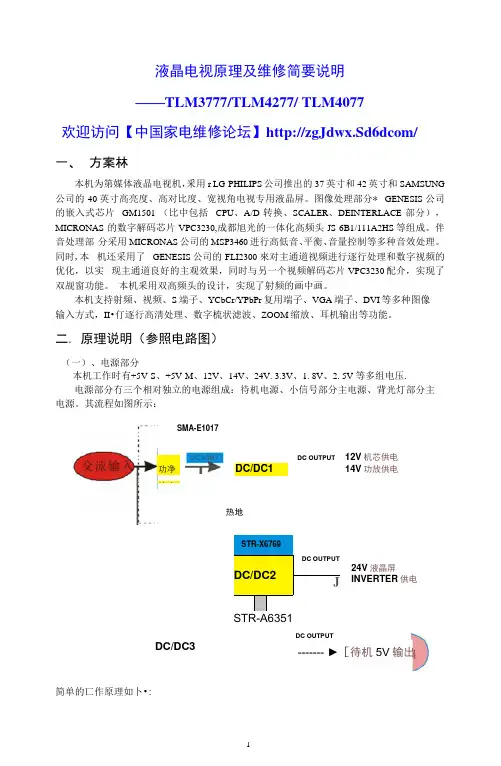

液晶电视原理及维修简要说明——TLM3777/TLM4277/ TLM4077欢迎访问【中国家电维修论坛】http://zgJdwx.Sd6dcom/ 一、方案林本机为第媒体液晶电视机，釆用r LG-PHILIPS公司推出的37英寸和42英寸和SAMSUNG 公司的40英寸高亮度、高对比度、宽视角电视专用液晶屏。

图像处理部分* GENESIS公司的嵌入式芯片GM1501 （比中包括CPU、A/D 转换、SCALER、DEINTERLACE 部分），MICRONAS 的数字解码芯片VPC3230,成都旭光的一体化高频头JS-6B1/111A2HS等组成。

伴音处理部分采用MICRONAS公司的MSP3460进行高低音、平衡、音量控制等多种音效处理。

同时,本机还采用了GENESIS公司的FLI2300來对主通道视频进行逐行处理和数字视频的优化，以实现主通道良好的主观效果，同时与另一个视频解码芯片VPC3230配介，实现了双觇窗功能。

本机釆用双高频头的设计，实现了射频的画中画。

本机支持射频、视频、S端子、YCbCr/YPbPr复用端子、VGA端子、DVI等多种图像输入方式，II•仃逐行高淸处理、数字梳状滤波、ZOOM缩放、耳机输出等功能。

二.原理说明（参照电路图）（一）、电源部分本机工作时有+5V-S、+5V-M、12V、14V、24V. 3.3V、1. 8V、2. 5V 等多组电压.电源部分冇三个相对独立的电源组成：待机电源、小信号部分主电源、背光灯部分主电源。

其流程如图所示：STR-A6351DC/DC3简单的匸作原理如卜•:DC OUTPUT12V机芯供电14V功放供电STR-X6769DC/DC2DC OUTPUTJSMA-E1017功净咬止DC/DC1热地24V液晶屏INVERTER供电DC OUTPUT------- ►［待机5V输出本机开关电源电路是由85V-264V交流电斥输入，共有4路输出。

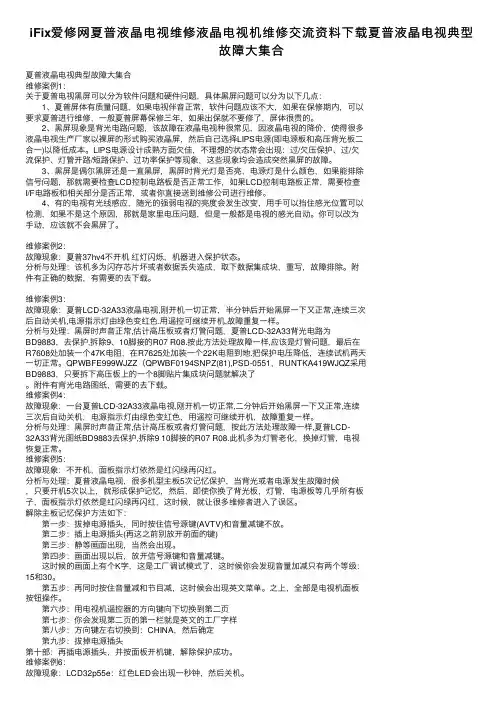

iFix爱修⽹夏普液晶电视维修液晶电视机维修交流资料下载夏普液晶电视典型故障⼤集合夏普液晶电视典型故障⼤集合维修案例1：关于夏普电视⿊屏可以分为软件问题和硬件问题，具体⿊屏问题可以分为以下⼏点： 1、夏普屏体有质量问题，如果电视伴⾳正常，软件问题应该不⼤，如果在保修期内，可以要求夏普进⾏维修，⼀般夏普屏幕保修三年，如果出保就不要修了，屏体很贵的。

2、⿊屏现象是背光电路问题，该故障在液晶电视种很常见，因液晶电视的降价，使得很多液晶电视⽣产⼚家以裸屏的形式购买液晶屏，然后⾃⼰选择LIPS电源(即电源板和⾼压背光板⼆合⼀)以降低成本。

LIPS电源设计成熟⽅⾯⽋佳，不理想的状态常会出现：过/⽋压保护、过/⽋流保护、灯管开路/短路保护、过功率保护等现象，这些现象均会造成突然⿊屏的故障。

3、⿊屏是偶尔⿊屏还是⼀直⿊屏，⿊屏时背光灯是否亮，电源灯是什么颜⾊，如果能排除信号问题，那就需要检查LCD控制电路板是否正常⼯作，如果LCD控制电路板正常，需要检查I/F电路板和相关部分是否正常，或者你直接送到维修公司进⾏维修。

4、有的电视有光线感应，随光的强弱电视的亮度会发⽣改变，⽤⼿可以挡住感光位置可以检测，如果不是这个原因，那就是家⾥电压问题，但是⼀般都是电视的感光⾃动。

你可以改为⼿动，应该就不会⿊屏了。

维修案例2：故障现象：夏普37hv4不开机红灯闪烁，机器进⼊保护状态。

分析与处理：该机多为闪存芯⽚坏或者数据丢失造成，取下数据集成块，重写，故障排除。

附件有正确的数据，有需要的去下载。

维修案例3：故障现象：夏普LCD-32A33液晶电视,刚开机⼀切正常，半分钟后开始⿊屏⼀下⼜正常,连续三次后⾃动关机,电源指⽰灯由绿⾊变红⾊.⽤遥控可继续开机,故障重复⼀样。

分析与处理：⿊屏时声⾳正常,估计⾼压板或者灯管问题，夏普LCD-32A33背光电路为BD9883，去保护,拆除9、10脚接的R07 R08.按此⽅法处理故障⼀样,应该是灯管问题，最后在R7608处加装⼀个47K电阻，在R7625处加装⼀个22K电阻到地.把保护电压降低，连续试机两天⼀切正常。

夏普全系列维修手册夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21-02 显影器小修设置0=80000张1=5000张2=10000张21-03 彩色显影器小修设置0=10000张1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿2正常浓度原稿)26-13：预热方式设定(0 正常1主电机转至预热结束)26-20：后缘空白设定(0 有空白1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
