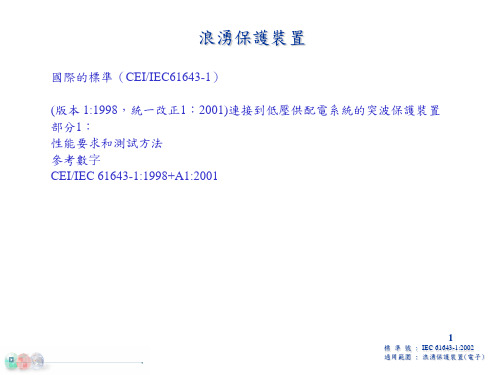

IEC61643-1(浪涌保护装置)中文
14
標 準 號 : IEC 61643-1:2002 適用範圍 : 浪湧保護裝置(電子)
浪湧保護裝置
1.2 參考標準 下面標準化文件包含的規定通過在文本的中的參考文件來制定 IEC61643部分的規定。在發佈的時候，版本是有效的。所有的 版本文件都是修正版，屬於基於IEC61643協定的部分被鼓勵研 究可行性，可行性應用在由下面指示的標準文件的最新版本。 IEC和ISO的成員維護當前有效的國際標準的註冊。 IEC 60060-1:1989, 高壓測詴技術- 部分 1:概括的定義和測詴要求。 IEC 60112:1979，確定在潮濕條件下固體絕緣材料的對比性和證據跟 蹤索引。 IEC 60227 (所有部分)，聚氯乙烯絕緣電纜的額定電壓達到並包括 450/750V。 IEC 60245 (all parts),包膠絕緣電纜額定電壓達到並包括450/470V。 IEC 60364-4-442:1993，建築物的電氣安裝。4-442部分-安全保護-電 壓抵抗保護-低壓安裝保護抵抗漏電壓在高壓系統和接地 IEC 60364-5-534:1997, 建築物的電氣安裝-部分5：選擇和電氣設備的 豎起-534節抵抗過電壓保護設備
13
標 準 號 : IEC 61643-1:2002 適用範圍 : 浪湧保護裝置(電子)
浪湧保護裝置
第一類測詴就是用來類比傳導閃電電流脈衝。 屬於第一類測詴方法的SPDs，通常要求位於高處暴露地方，伸進到建築物裏的 導線應有閃電保護系統保護。 屬於第二類和第三類的測詴方法的SPDs服從短時間脈衝。 所有的SPDs是根據“黑夾子“測詴理論來測詴的。測詴包括由製造商使用的評 估技術，主要目的是運用最合適的測詴方法。部分二是在實際情況下的選擇和 運用SPDs原理 1 概要 1.1 範圍 IEC61643的這部分是適用於間接和直接抵抗閃電或其他的瞬間過壓的浪湧保 護設備。這些設備被安裝連接到50/60Hz交、直流電源電路和設備負載達到 1000Vr.m.s或者1500Vd.c,動作特性，測詴標準方法，額定負載?設備制定的， 這些設備最少包含一種非線性元件，這些元件是用來限制浪湧電壓和轉移浪 湧電流的。
標 準 號 : IEC 61643-1:2002 適用範圍 : 浪湧保護裝置(電子)
浪湧保護裝置
1.2 參考標準 下面標準化文件包含的規定通過在文本的中的參考文件來制定 IEC61643部分的規定。在發佈的時候，版本是有效的。所有的 版本文件都是修正版，屬於基於IEC61643協定的部分被鼓勵研 究可行性，可行性應用在由下面指示的標準文件的最新版本。 IEC和ISO的成員維護當前有效的國際標準的註冊。 IEC 60060-1:1989, 高壓測詴技術- 部分 1:概括的定義和測詴要求。 IEC 60112:1979，確定在潮濕條件下固體絕緣材料的對比性和證據跟 蹤索引。 IEC 60227 (所有部分)，聚氯乙烯絕緣電纜的額定電壓達到並包括 450/750V。 IEC 60245 (all parts),包膠絕緣電纜額定電壓達到並包括450/470V。 IEC 60364-4-442:1993，建築物的電氣安裝。4-442部分-安全保護-電 壓抵抗保護-低壓安裝保護抵抗漏電壓在高壓系統和接地 IEC 60364-5-534:1997, 建築物的電氣安裝-部分5：選擇和電氣設備的 豎起-534節抵抗過電壓保護設備
13
標 準 號 : IEC 61643-1:2002 適用範圍 : 浪湧保護裝置(電子)
浪湧保護裝置
第一類測詴就是用來類比傳導閃電電流脈衝。 屬於第一類測詴方法的SPDs，通常要求位於高處暴露地方，伸進到建築物裏的 導線應有閃電保護系統保護。 屬於第二類和第三類的測詴方法的SPDs服從短時間脈衝。 所有的SPDs是根據“黑夾子“測詴理論來測詴的。測詴包括由製造商使用的評 估技術，主要目的是運用最合適的測詴方法。部分二是在實際情況下的選擇和 運用SPDs原理 1 概要 1.1 範圍 IEC61643的這部分是適用於間接和直接抵抗閃電或其他的瞬間過壓的浪湧保 護設備。這些設備被安裝連接到50/60Hz交、直流電源電路和設備負載達到 1000Vr.m.s或者1500Vd.c,動作特性，測詴標準方法，額定負載?設備制定的， 這些設備最少包含一種非線性元件，這些元件是用來限制浪湧電壓和轉移浪 湧電流的。
IEC防雷

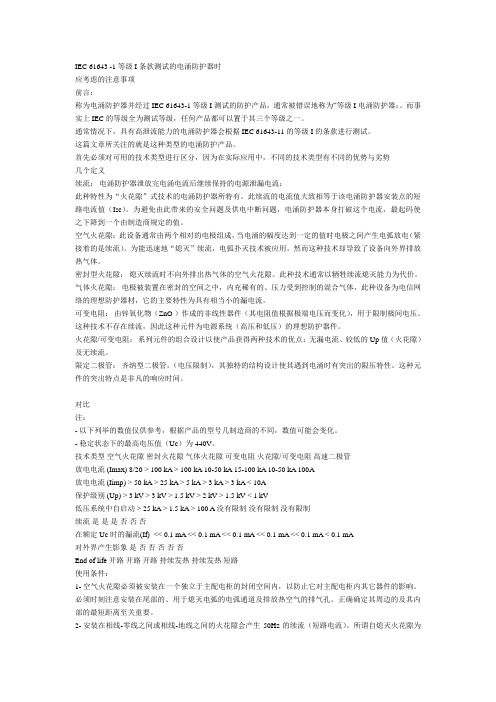

IEC 61643 -1 等级I条款测试的电涌防护器时应考虑的注意事项前言：称为电涌防护器并经过IEC 61643-1等级I 测试的防护产品，通常被错误地称为“等级I 电涌防护器：。
而事实上IEC的等级全为测试等级，任何产品都可以置于其三个等级之一。
通常情况下，具有高泄流能力的电涌防护器会根据IEC 61643-11 的等级I 的条款进行测试。
这篇文章所关注的就是这种类型的电涌防护产品。
首先必须对可用的技术类型进行区分，因为在实际应用中，不同的技术类型有不同的优势与劣势几个定义续流：电涌防护器泄放完电涌电流后继续保持的电源泄漏电流：此种特性为“火花隙”式技术的电涌防护器所特有。
此续流的电流值大致相等于该电涌防护器安装点的短路电流值（Isc）。
为避免由此带来的安全问题及供电中断问题，电涌防护器本身打破这个电流，最起码使之下降到一个由制造商规定的值。
空气火花隙：此设备通常由两个相对的电极组成，当电涌的幅度达到一定的值时电极之间产生电弧放电（紧接着的是续流）。
为能迅速地“熄灭”续流，电弧扑灭技术被应用，然而这种技术却导致了设备向外界排放热气体。
密封型火花隙：熄灭续流时不向外排出热气体的空气火花隙。
此种技术通常以牺牲续流熄灭能力为代价。
气体火花隙：电极被装置在密封的空间之中，内充稀有的、压力受到控制的混合气体，此种设备为电信网络的理想防护器材，它的主要特性为具有相当小的漏电流。
可变电阻：由锌氧化物（ZnO ）作成的非线性器件（其电阻值根据极端电压而变化），用于限制极间电压。
这种技术不存在续流，因此这种元件为电源系统（高压和低压）的理想防护器件。
火花隙/可变电阻：系列元件的组合设计以使产品获得两种技术的优点：无漏电流、较低的Up值（火花隙）及无续流。
限定二极管：齐纳型二极管，（电压限制），其独特的结构设计使其遇到电涌时有突出的限压特性。
这种元件的突出特点是非凡的响应时间。
对比注：- 以下列举的数值仅供参考，根据产品的型号几制造商的不同，数值可能会变化。
《接至低压电力配电系统的浪涌保护器》IEC61643-1-1
IEC61643-1-1998：《接至低压电力配电系统的浪涌保护器》通信行业标准通信局（站）低压配电系统用电涌保护器技术要求Performance requirements for Surge Protective Devices Connected to Low-voltageDistribution Systems of Telemunication Stations/SitesYD/T 1235.1-20022002-11-08 发布2002-11-08 实施中华人民XX国信息产业部发布目次前言1 X围2 规X性引用文件3 术语和定义4 使用环境条件4.1 供电条件4.2 气候条件5 分类5.1 按冲击测试电流等级分类5.2 按用途分类5.3 按端口分类5.4 按构成分类6 技术要求6.1 标称额定值6.1.1 优选值6.1.2 SPD分类的冲击测试电流等级规定6.2 整体要求6.2.1 外观质量6.2.2 保护模式6.2.3 分离装置6.2.4 告警功能6.2.5 接线端子连接导线的能力6.3 电涌防护性能6.3.1 最大持续运行电压6.3.2 等级限制电压6.3.3 电压保护水平6.3.4 动作负载试验6.4 安全性能6.4.1 电气间隙和爬电距离6.4.2 外壳防护等级6.4.3 保护接地6.4.4 着火危险性（灼热丝试验）6.4.5 暂时过电压失效安全性6.4.6 暂时过电压耐受特性6.4.7 热稳定性6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求6.5.1 电压降6.5.2 负载侧电涌耐受能力6.5.3 负载侧短路耐受能力6.6 环境适用性6.6.1 耐振动性能6.6.2 耐高温性能6.6.3 耐低温性能6.6.4 耐湿热性能7 检验规则7.1 交收检验7.2 型式检验8 标志、包装、运输和贮存8.1 标志的内容8.2 包装8.3 运输和贮存8.3.1 运输8.3.2 贮存附录A （规X性附录）通信局（站）配电系统用电涌保护器（SPD）的构形前言制订本标准的目的在于规X我国通信局（站）低压配电系统用电涌保护器的技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。
低压配电系统的电涌保护器(SPD)
低压配电系统的电涌保护器（SPD）第一部分：性能要求和实验方法1 总则1．1使用范围GB 18802的本部分使用对于间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护的电器。
这些电器被组装后连接到交流额定电压不超过1000V（有效值）、50/60HZ或直流电压不超过500V的电路和设备。
本部分规定这些电器的性能特性、标准实验方法和额定值，这些电器至少包含一用来限制电涌电压和泄放电涌电流的非线性的原件。
1．2规范性引用文件下列文件中的条款通过GB18802的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB2099.1—1996家用和类似用途插头插座第1部分：通用要求（eqvIEC60884-1：1994）GB/T4207—1984固体绝缘材料在潮湿条件下相比漏电器痕指数和耐漏电起痕指数的测定方法（eqvIEC60112：1979）GB4208—1993外壳防护等级（IP代码）（evqIEC60529：1989）GB5013—1997(全部)额定电压450/750V及以下橡皮绝缘电缆（idtIEC620245）GB5203—1997(全部)额定电压450/750V及以下聚氯乙烯绝缘电缆（idtIEC620227）GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idt IEC 60695-2-1/0：1994）GB10963—1999家用及类似场所涌过电流保护断路器（idrIEC60947-1：1999）GB/T14048.1—2000低压开关设备和控制设备总则（eqv IEC 60947-1：1999）GB14048.5—1993低压开关设备和控制设备控制电路电器和开关元件第1部分：机电式控制电路电器(eqv IEC609947-5-1：1990)GB/T16927.1—1997高电压试验技术第一部分：一般试验要求：（eqv IEC 60060-1：1989）GB/T16935.1—1997低压系统内设备的绝缘配合第一部分：原理、要求和试验（idt IEV 60664-1：1992）GB/T17627.1—1998 低压电气设备的高电压试验技术第一部分：定义和试验要求（eqv IEC 61180-1：1992）IEC 60364-4-442：1993建筑物的电气装置第4部分：安全性保护第44章：防过电压保护第442节：防高压系统对地之间故障的低压装置保护IEC 60364-4-442：：1993建筑物的电气装置第5部分：电气设备的使选用第534节：过电压保护装置IEC 60999(全部)连接设备与铜导线电气连接的螺钉和无螺钉夹紧器的安全要求IEC 61643-12连接低压配电系统的电涌保护器第12部分：选择和使用原则2使用条件2．1．1频率：电源的交流频率在48HZ和62HZ之间2．1．2电压：持续施加在SPD的连接线端子之间的电压不应超过其最大持续工作的电压。
防雷,接地。标准参照
防雷与接地系统1.1设计概述根据《电力设备过电压保护设计技术规程》中的规定，将年平均雷暴日超过40天的地区称为多雷区，而超过90天作为强雷区，此类地区的企业单位应予以重点的防护。
根据统计数据表明，珠江三角地区的年雷暴日达到了80天以上，基本上处于强雷区，因此，对于防雷不能带有任何的侥幸心理，若因雷击而导致生命和财产的重大损失是很难用时间和金钱来弥补的，针对雷电防护的专项工程应是刻不容缓的。
雷电流的时间虽然短暂，但它巨大的破坏性是目前人类还无法控制的，现阶段通过人力主动化解雷电的危害也是不现实的，我们只能通过努力被动地将雷击的能量给予阻挡并将它泄放入大地，以避免所带来的灾害。
雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现形式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。
雷击及过电压的保护是一项系统的工作，需要根据不同的特性给予相应而全面的防护。
完备的系统防雷方案包括外部防雷和内部防雷两个方面：∙外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
∙内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，并使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
1.2设计依据GB50169-92《电气装置安装工程接地装置施工及验收规范》GB 50057-1994（2000版）：《建筑物防雷设计规范》；YDJ 26-89：《通信局(站)接地设计暂行技术规定》；GB 7450-87：《电子设备雷击保护导则》；IEC 61643-1-1998：接至低压电力配电系统的浪涌保护器；IEC 61644-1-1999：接至电信网络的信号接口保护器；1.3抗干扰系统及其设计1. 防止静电干扰静电感应主要来自两个方面，其一是室外高压输电线、雷电等外界电场，其二是室内环境、地板材料、整机结构等的内部系统。
欧盟对低压供电系统浪涌保护器的技术要求、认证及常见问题
概述在欧盟，指令作为法律形式和技术指导适用于各成员国，指令下的欧洲协调标准作为具体技术要求适用于不同产品，同时各成员国需要将欧洲协调标准转化为相应的国家标准。
欧盟颁布了许多指令，一个特定产品可能需要满足几个不同指令的要求。
对应用于低压供电系统中的浪涌保护器（SPD），目前适用贴附CE标志的欧盟指令只有低电压指令（LVD），支持该指令的是欧洲协调标准EN61643-11:2002/ A11:2007。
1技术要求1.1 低电压指令（2006/95/EC）低电压指令(缩写LVD)，最早在1973年颁布，指令名为：协调各成员国有关设计用于特定电压限值内的电气设备法律的1973年2月19日理事会指令73/23/EEC （Council Directive 73/23/EEC of 19 February 1973 on the harmonization of the laws of Member States relating to electrical equipment designed for use within certain voltage limits）。
1993年修改，指令编号更改为93/68/EEC。
2006年重新修订和颁布，编号为2006/95/EC，为现行有效版本。
该指令的适用范围为电气设备，设计使用额定电源电压为交流50-1000V，直流75-1500V。
也就是说，凡是设计使用电源电压在该范围内的电气产品，都要满足该指令的要求。
指令要求：（1）电气设备在正常和可预见的使用条件和环境中，不应对人、宠物和财产产生伤害或损失。
（2）生产商应负责产品危险的分析，并加以说明。
（3）生产商或其欧盟代表负责在产品上贴ＣＥ标志和签署ＣＥ声明。
（4）生产商负责建立电气设备的技术文档，它和它的欧盟代表应保持该技术文档至少１０年，从最后一批产品停止生产算起。
该技术文档以备相关国家机关检查。
CE标志见下图，标志的高度不小于5mm。
浪涌保护器
IEC61643-1/GB18802.2
IEC61643-1/GB18802.2
您 的 安 全 我 们 一 直 关 注
凯讯实业有限公司
性能参数
型号 标准 测试等级 极数 最大运行电压 Uc 标称放电电流 In 最大放电电流 Imax 主冲击电流 Iimp 电压保护水平 Up <2.2KV 320VAC DPS100320 DPS100385 I、II/B、C 1极 385VAC 50KA 100KA 20KA <2.4KV <2.8KV <2.0KV 440VAC 320VAC DPS100440 DPS80DPS80DPS80320 385 440 IEC61643-1/GB18802.2 I、II/B、C 1极 385VAC 40KA 80KA 15KA <2.2KV <2.6KV 440VAC
您 的 安 全 我 们 一 直 关 注
凯讯实业有限公司
标称放电电流（In） 厂家出厂时标称电涌保护器的8/20雷电流波形的电流峰值，它是用来划 分C类等级（Ⅱ级）电涌保护器。 电压保护水平 Up 电涌保护器被触发前，在它的两端出现的最高瞬间电压值。 残压 雷电放电电流通过SPD时，其端子间呈现现的电压。 反应时间 （tA） 在本质上，反应时间是依赖于电涌保护器内部所采用的元器件的特性来 确定的。反应时间有可能由于浪涌电压的du/dt（电压上升速度）或浪涌电 流的di/dt（电流上升速度）陡度而有所限制。
您 的 安 全 我 们 一 直 关 注
凯讯实业有限公司
您 的 安 全 我 们 一 直 关 注
凯讯实业有限公司
IEC 61643-1:1998 / EN 61643-11 / VDE 0675, P. 6-11:2002 VDE 0675, P.6/A1/A2 连接到低压供电系统的浪涌保护器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IEC61643-1-1998：《接至低压电力配电系统的浪涌保护器》通信行业标准通信局（站）低压配电系统用电涌保护器技术要求Performance requirements for Surge Protective Devices Connected to Low-voltageDistribution Systems of Telecommunication Stations/SitesYD/T 1235.1-20022002-11-08 发布2002-11-08 实施中华人民共和国信息产业部发布目次前言1 范围2 规范性引用文件3 术语和定义4 使用环境条件4.1 供电条件4.2 气候条件5 分类5.1 按冲击测试电流等级分类5.2 按用途分类5.3 按端口分类5.4 按构成分类6 技术要求6.1 标称额定值6.1.1 优选值6.1.2 SPD分类的冲击测试电流等级规定6.2 整体要求6.2.1 外观质量6.2.2 保护模式6.2.3 分离装置6.2.4 告警功能6.2.5 接线端子连接导线的能力6.3 电涌防护性能6.3.1 最大持续运行电压6.3.2 等级限制电压6.3.3 电压保护水平6.3.4 动作负载试验6.4 安全性能6.4.1 电气间隙和爬电距离6.4.2 外壳防护等级6.4.3 保护接地6.4.4 着火危险性（灼热丝试验）6.4.5 暂时过电压失效安全性6.4.6 暂时过电压耐受特性6.4.7 热稳定性6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求6.5.1 电压降6.5.2 负载侧电涌耐受能力6.5.3 负载侧短路耐受能力6.6 环境适用性6.6.1 耐振动性能6.6.2 耐高温性能6.6.3 耐低温性能6.6.4 耐湿热性能7 检验规则7.1 交收检验7.2 型式检验8 标志、包装、运输和贮存8.1 标志的内容8.2 包装8.3 运输和贮存8.3.1 运输8.3.2 贮存附录A （规范性附录）通信局（站）配电系统用电涌保护器（SPD）的构形前言制订本标准的目的在于规范我国通信局（站）低压配电系统用电涌保护器的技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。
本标准主要依据IEC61643-1:1998《连接至低压配电系统用电涌保护器第1部分：技术要求和测试方法》，参考IEC 61312-1、UL 1449、IEEE Std C62.62和YD/T 5098等标准，并结合低压配电系统用电涌保护器在我国通信局（站）的实际应用情况而制定的。
本标准规定了通信局（站）低压配电系统用电涌保护器的电气、结构、安全及环境适用性等方面的技术要求，并重点突出了防雷及电涌保护的安全性和可靠性，以使标准具有科学性、更好的可操作性和实用性。
在编写方法上遵循GB/T1.1-2000和GB/T1.3-1997的基本规则。
本标准于2002年11月8日首次发布，2002年11月8日起实施。
本标准附录A是标准的附录。
标准YD/T1235.2-2002《通信局（站）低压配电系统用电涌保护器试验方法》是本标准的试验方法。
本标准由信息产业部通信标准技术审查部提出并归口。
本标准起草单位：广东省电信公司科学技术研究院（中国电信集团广州研发中心）中讯邮电咨询设计院（原信息产业部邮电设计院）艾默生网络能源有限公司本标准委托广东省电信公司科学技术研究院解释。
本标准主要起草人：罗森文赖世能何亨文刘吉克戴传友金山－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1 范围本标准规定了通信局（站）低压配电系统用电涌保护器（以下简称电涌保护器）的定义、分类、技术要求、检验规则等。
本标准适用于通信局（站）低压配电系统各级（配电变压器低压侧、配电室及电力室交流输入端、各机房交、直流配电柜（箱）等）用电涌保护器的质量检验与评定。
集成在设备中的电涌保护器可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4942-1993 低压电器外壳防护等级（eqv IEC 60947:1988）GB 10963-1999 家用及类似场所用过电流保护断路器（idt IEC 60898:1995）GB/T 14048.1-1993 低压开关设备和控制设备总则（eqv IEC 60947:1988）GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求（idt IEC 999:1990）YD 1235.2-2002 通信局（站）低压配电系统用电涌保护器试验方法YD 5098-2001 通信局（站）雷电过电压保护工程设计规范IEC 61643-1:1998 连接至低压配电系统的电涌保护器第一部分：技术要求和测试方法IEC 61312-1:1995 雷电电磁脉冲防护第一部分：基本原则UL 1449-1996 瞬态电压电涌抑制器标准IEEE Std C62.62-2000 低压交流电路用电涌保护器的试验规范3 术语和定义本标准采用下列术语和定义。
3.1 电涌保护器surge protective device，SPD通过抑制瞬态过电压以及旁路电涌电流来保护设备的一种装置。
它至少含有一个非线性元件。
3.2 一端口SPD one-port SPD一种与被保护电路并联连接的SPD。
它可以有分离的输入和输出端子，但无专用的串联阻抗插入在输入与输出端子之间。
3.3 二端口SPD two-port SPD一种有输入及输出两组端子、且在其间插有专用串联阻抗的SPD。
3.4 限压型SPD voltage limiting type SPD在无电涌时呈高阻态，但随着电涌的增大，其阻抗不断降低的一种SPD。
限压型SPD的常用器件有：压敏电阻器、瞬态抑制二极管等。
3.5 电压开关型SPD voltage switching type SPD在无电涌时呈高阻态，但对电涌响应时，其阻抗突变为低阻值的一种SPD。
开关型SPD的常用器件有：火花间隙、气体放电管等。
3.6 组合型SPD combination type SPD由电压开关型器件和限压型器件组合而成的一种SPD。
依据所加电压的特性，它可呈现出电压开关的特性或限压的特性或者这两者都有的特性。
3.7 保护模式modes of protection用于描述配电线路中SPD保护功能的配置情况。
在交流配电系统中分为相线与相线（L-L）、相线与地线（L-PE）、相线与中性线（L-N）、中性线与地线（N-PE）之间等四种保护模式。
在直流配电系统中分为正极与负极（V+-V-）、正极与地线（V+-PE）、负极与地线（V--PE）之间等三种保护模式。
注：限压型SPD和具有限压特性的组合型SPD可用于任一保护模式。
电压开关型SPD和具有开关特性的组合型SPD在L-N模式下应用时，其续流遮断的安全性问题还正在研究之中，因此本标准暂不涉及此方面的内容。
3.8 最大持续运行电压maximum continuous operating voltage，UcSPD在运行中能持久耐受的最大直流电压或工频电压有效值。
3.9 第Ⅰ类试验用冲击电流impulse current for classⅠtest, Iimp 用于划分进行第Ⅰ类试验的SPD的等级。
其波形一般由电流峰值和电荷量来确定。
它用于第Ⅰ类试验的动作负载试验。
本标准中为明确起见，Iimp通过10/350μs电流波形和峰值Ipeak来表征。
3.10 标称放电电流nominal discharge current，In用于划分进行第Ⅱ类试验的SPD等级的、具有8/20μs波形的放电电流峰值。
它用于第Ⅰ类和第Ⅱ类试验的预备性试验。
3.11 最大放电电流（冲击通流容量） maximum discharge current，Imax 能够流过SPD的、具有8/20μs波形的最大放电电流峰值。
它用于第Ⅱ类试验的负载动作试验。
Imax大于In。
3.12 混合波combination wave用于划分进行第Ⅲ类试验的SPD的等级，其波形由具有下列标准输出特性的混合波发生器产生。
它用于第Ⅲ类试验的负载动作试验。
在本标准中，混合波发生器的标准输出特性被规定为：当输出开路时，其端电压Uoc的波形为1.2/50μs电压脉冲；当输出短路时，其输出回路电流Isc的波形为8/20μs，幅值为0.5Uoc，即规定混合波发生器的虚拟阻抗Zf 等于2Ω。
施加到SPD上的电压或电流的实际幅值及波形，除与混合波发生器的虚拟阻抗有关外，还与SPD本身的阻抗有关。
开路电压Uoc和短路电流Isc的最大值分别为20kV和10kA。
超过该值时应进行第Ⅱ类试验。
3.13 冲击试验分类impulse test classification3.13.1 第Ⅰ类试验class Ⅰ tests由标称放电电流In试验、1.2/50μs冲击电压试验和10/350μs冲击电流Iimp试验组成。
3.13.2 第Ⅱ类试验class Ⅱ tests由标称放电电流In试验、1.2/50μs冲击电压和8/20μs最大放电电流Imax试验组成。
3.13.3 第Ⅲ类试验class Ⅲ tests采用组合波Uoc进行的试验。
3.14 残压residual voltage，Ures当放电电流通过时，SPD端子间的电压峰值。
3.15 限制电压measured limiting voltage施加规定波形、幅值和次数的冲击时，在SPD端子间测得的残压的最大值。
3.16 等级限制电压basic measured limiting voltage，UB用于考核和比较限压特性的SPD电涌抑制能力的一个基本参数。
本标准中，用规定幅值的SPD分类等级测试电流（IB，其波形为8/20μs）冲击时的限制电压值表示。
3.17 电压保护水平voltage protection level，UP表征SPD电涌抑制能力的一个参数。
它从规定的优选值系列中选取。
3.18 暂时过电压temporary overvoltage UT具有一定幅值和持续相对长时间的工频过电压。
3.19 分离装置（脱扣装置） SPD disconnector当SPD损坏时，使其与配电系统断开的一种装置。
3.20 额定负载电流rated load current， IR能够通过二端口SPD的最大负载电流。
3.21 电压降（用百分比表示） voltage drop，ΔUΔU=[(UIN - UOUT)/ UIN]×100%其中：UIN和UOUT分别是二端口SPD在电阻性的额定负载电流条件下，同时测得的输入端电压值与输出端电压值。
