超市管理系统业务流程图

对流程进行分析是发现现行系统中存在问题和不合理地方，优化处理过程，以便在系统建设中予以克服和改进。

对流程进行分析的目的是掌握现行系统状况，确立系统逻辑模型。

本论文采用了数据流程图的方法，数据流程图（Data Flow Diagram，DFD）是几种简单的符号综合描述信息在系统中的流动、存储、加工和流出等逻辑关系的图表。

数据流程图是结构化系统分析的主要工具，也是编写系统资料、设计系统总体逻辑模型的有力工具。

它不但可以表达数据在系统内部的逻辑流动，而且可以表达系统的逻辑功能和数据的逻辑变换。

数据流程图有四种基本符号：外部实体、数据存储、处理逻辑、数据流，如图1所示：外部实体数据存储处理逻辑数据流图1 数据流程图的四种基本符号我的毕业设计题目是：小型超市便利店商品和销售管理系统的设计与实现。

其流程设计涉及到会员管理，商品分类管理，商品管理，员工管理，调价管理，进货管理，退货管理，销售管理。

具体的流程图（0层数据流图）如图2所示：图2 生产管理信息化系统0层数据流图（1）数据流分析超市管理的系统内容主要包括会员管理，商品分类管理，商品管理，员工管理，调价管理，进货管理，退货管理，销售管理。

首先由管理员来管理首要的管理，还有店家对此进行查询与审核其是否可行。

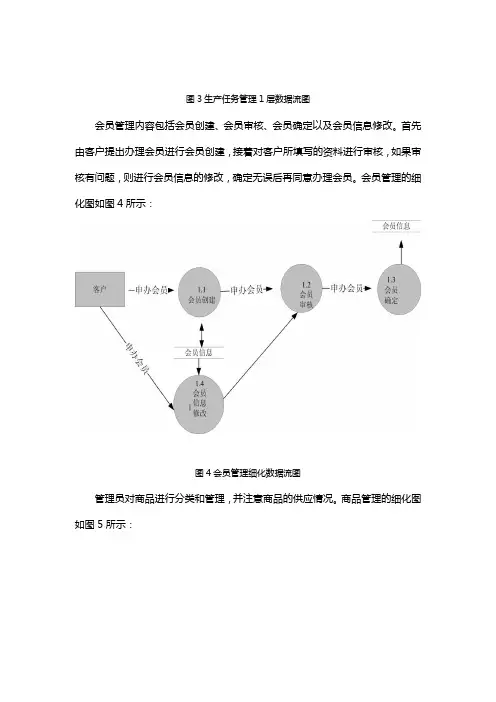

具体流程（1层数据流图）如图3所示：图3 生产任务管理1层数据流图会员管理内容包括会员创建、会员审核、会员确定以及会员信息修改。

首先由客户提出办理会员进行会员创建，接着对客户所填写的资料进行审核，如果审核有问题，则进行会员信息的修改，确定无误后再同意办理会员。

会员管理的细化图如图4所示：图4 会员管理细化数据流图管理员对商品进行分类和管理，并注意商品的供应情况。

商品管理的细化图如图5所示：图5 商品管理细化数据流图员工管理的内容主要包括员工的基本信息登记管理，对员工的权限管理。

员工管理的细化图如图6所示：图6 员工管理细化数据流图进货管理包括要检查仓库里是否需要存货。

沃尔玛公司组织结构图与业务流程图
沃尔玛百货有限公司由美国零售业的传奇人物山姆·沃尔顿先生于1962年在阿肯色列成立。

经过四十多年的发展，沃尔玛公司已经成为美国最大的私人雇主和世界上最大的连锁零售企业。

目前，沃尔玛在全球15个国家开设超过8000家商场，下设53个品牌，员工总数210多万人，每周光临沃尔玛的顾客2亿人次。

沃尔玛自建立以来，通过先进的管理信息系统节约了大量的成本，使的商品能够质优价廉吸引顾客。

1.沃尔玛公司组织结构图：沃尔玛公司实行事业部制
⑴沃尔玛总部组织结构图：
⑵沃尔玛超市组织结构图：
2.沃尔玛超市业务流程图：。

超市管理系统数据流程图一、引言超市管理系统是指为了提高超市经营效率和服务质量而开发的一种信息管理系统。

数据流程图是对超市管理系统中的数据流动进行可视化描述的工具，能够清晰地展示数据在系统中的流转和处理过程。

本文将按照任务名称描述的要求，详细介绍超市管理系统数据流程图的标准格式。

二、数据流程图标准格式数据流程图由一系列符号和箭头组成，用于表示数据的输入、处理和输出过程。

标准格式包括以下几个方面：1. 开始和结束符号数据流程图的开始和结束都需要用特定符号表示。

开始符号通常用一个圆圈表示，内部写上“开始”字样；结束符号则用一个圆圈内部写上“结束”字样。

2. 数据流线数据流线用箭头表示，箭头的方向表示数据的流向。

箭头从一个处理过程指向另一个处理过程，或者从一个处理过程指向数据存储位置。

数据流线应该用直线连接符号之间的处理过程或数据存储位置。

3. 处理过程处理过程表示对数据进行处理或转换的操作。

处理过程通常用矩形框表示，框内写上处理过程的名称。

4. 数据存储数据存储用于存储数据的位置，可以是文件、数据库或者其他存储设备。

数据存储通常用平行四边形表示，内部写上存储的名称。

5. 数据源和数据目的地数据源表示数据的来源，可以是用户、传感器或其他系统。

数据源通常用一个椭圆表示，内部写上数据源的名称。

数据目的地表示数据的最终去向，也用一个椭圆表示，内部写上数据目的地的名称。

6. 控制流控制流表示数据流程图中的控制关系，用于控制数据的流向和处理顺序。

控制流通常用带有箭头的直线表示，箭头指向被控制的对象。

三、超市管理系统数据流程图示例以下是一个超市管理系统数据流程图的示例，用于展示超市商品采购流程：开始|V采购员输入采购需求|V系统验证采购需求|V采购员选择供应商|V系统生成采购订单|V采购员发送采购订单给供应商|V供应商确认订单并发货|V系统接收供应商发货信息|V系统更新库存信息|V结束四、总结超市管理系统数据流程图是对超市管理系统中数据流动的可视化描述，能够清晰地展示数据在系统中的流转和处理过程。

超市管理系统数据流程图一、引言超市管理系统是一个用于管理超市日常运营的软件系统。

通过数据流程图的方式，可以清晰地展示超市管理系统的各个模块之间的数据流动和处理过程。

本文将详细描述超市管理系统的数据流程图。

二、数据流程图的构成超市管理系统的数据流程图包括以下几个主要组成部份：数据流、加工器、数据存储和外部实体。

1. 数据流：数据流是信息在超市管理系统中流动的路径。

它可以是物理的（如纸质定单）或者逻辑的（如销售记录）。

在超市管理系统中，常见的数据流包括商品信息、销售记录、库存变动等。

2. 加工器：加工器代表了对数据流进行处理的功能模块。

在超市管理系统中，加工器可以是收银机、库存管理模块、销售统计模块等。

加工器负责对输入的数据进行处理，生成相应的输出。

3. 数据存储：数据存储是超市管理系统中用于存储数据的地方。

它可以是数据库、文件或者其他形式的存储设备。

在超市管理系统中，常见的数据存储包括商品库存数据库、销售记录数据库等。

4. 外部实体：外部实体代表了与超市管理系统进行交互的外部系统或者实体。

在超市管理系统中，外部实体可以是顾客、供应商、物流公司等。

外部实体可以输入数据流到系统中，也可以从系统中获取输出数据流。

三、超市管理系统数据流程图示例下面是一个简化的超市管理系统数据流程图示例，用于展示超市管理系统的数据流动和处理过程。

1. 顾客购买商品流程：- 顾客选择商品并放入购物车- 顾客将购物车交给收银员- 收银员扫描商品条形码，将商品信息输入收银机- 收银机计算商品总价，并生成销售记录- 收银机打印销售小票并收取款项- 收银机更新库存信息- 收银机生成销售统计报表2. 库存管理流程：- 供应商将商品送至超市并提供商品信息- 超市管理员将商品信息输入库存管理模块- 库存管理模块更新商品库存信息- 库存管理模块生成库存变动记录3. 销售统计流程：- 销售记录被输入销售统计模块- 销售统计模块对销售记录进行分析和统计- 销售统计模块生成销售统计报表四、总结超市管理系统的数据流程图是一个用于展示系统数据流动和处理过程的工具。

（店铺管理）超市进销存系统壹、进销存系统概述（壹）进销存管理信息系统简介进销存管理是商业企业运营管理中的核心环节，也是壹个企业能否取得效益的关键。

如果能做到合理生产、及时销售、库存量最小，减少积压，那么企业就能取得最佳的效益。

由此可见，进销存管理决策的正确和否直接影响了企业的经济效益。

在手工管理的情况下，销售人员很难对客户做出正确的供货承诺，同时企业的采购部也缺少壹份准确的采购计划，目前的库存及市场需求很难反应到采购中去，部门之间的通讯也经常不通畅，这在激烈竞争的市场中是非常不利的。

企业的进销存管理信息系统就是在这种情况下应运而生的。

它利用计算机技术，使得企业采购，库存和销售能够有利结合起来，供销衔接，提高企业的效率和效益。

（二）X公司简介及项目开发背景大连大兴商贸X公司是壹家以销售计算机及周边配件为主的中小型高科技贸易X公司，凭着其良好的销售业绩及雄厚的技术实力，X公司成为了多家国际知名品牌计算机的二级代理商。

该X公司货源主要来自其产业链上游的全国总代理或地区总代理，其客户主要是大连本地或本地周边的商业用户。

因此该X公司的货物吞吐量较大，而X公司目前进销存环节的操作均以人工作业为主，X公司的销售人员不清楚库存的数量，而采购员则又不能及时了解目前产品的销量，所有货品的出库、配送及入库均采用人工开单，办事效率低下，随着X公司业务的日益增长，整个物流环节的办事效率正逐渐成为X公司发展的瓶径。

因此，为了满足日益增长的业务需求，X公司决定开发壹套进销存管理信息系统，以提高办事效率，理顺物流环节。

X公司的组织机构图如图壹所示：图1X公司组织结构图（三）开发设计思想1.尽可能利用X公司现有的软硬件环境，及先进的管理系统开发方案，从而达到充分利用X公司现有资源，提高系统开发水平和应用效果的目的。

2.系统应符合采购、销售、库存的规定，满足X公司日常工作需要，且达到操作工程中的直观、方便、实用、安全等要求。

3.系统采用先进的俩层体系结构，客户端负责提供表达逻辑、显示用户界面信息，基本操作；服务器端负责实现数据服务。

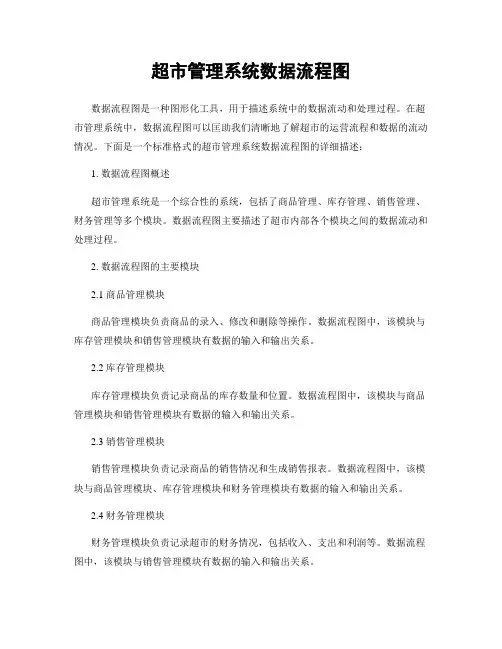

超市管理系统数据流程图数据流程图是一种图形化工具，用于描述系统中的数据流动和处理过程。

在超市管理系统中，数据流程图可以匡助我们清晰地了解超市的运营流程和数据的流动情况。

下面是一个标准格式的超市管理系统数据流程图的详细描述：1. 数据流程图概述超市管理系统是一个综合性的系统，包括了商品管理、库存管理、销售管理、财务管理等多个模块。

数据流程图主要描述了超市内部各个模块之间的数据流动和处理过程。

2. 数据流程图的主要模块2.1 商品管理模块商品管理模块负责商品的录入、修改和删除等操作。

数据流程图中，该模块与库存管理模块和销售管理模块有数据的输入和输出关系。

2.2 库存管理模块库存管理模块负责记录商品的库存数量和位置。

数据流程图中，该模块与商品管理模块和销售管理模块有数据的输入和输出关系。

2.3 销售管理模块销售管理模块负责记录商品的销售情况和生成销售报表。

数据流程图中，该模块与商品管理模块、库存管理模块和财务管理模块有数据的输入和输出关系。

2.4 财务管理模块财务管理模块负责记录超市的财务情况，包括收入、支出和利润等。

数据流程图中，该模块与销售管理模块有数据的输入和输出关系。

3. 数据流程图的主要流程3.1 商品录入流程- 销售员通过超市管理系统的商品管理模块，输入新商品的信息，包括商品名称、价格、库存数量等。

- 系统将商品信息保存到数据库中，并生成一个惟一的商品ID。

- 系统将新商品的信息输出给库存管理模块，更新库存数量和位置。

3.2 商品修改流程- 销售员通过超市管理系统的商品管理模块，搜索并选择要修改的商品。

- 销售员修改商品的信息，如价格、库存数量等。

- 系统将修改后的商品信息保存到数据库中。

3.3 商品删除流程- 销售员通过超市管理系统的商品管理模块，搜索并选择要删除的商品。

- 销售员确认删除操作。

- 系统将商品从数据库中删除，并更新库存数量和位置。

3.4 销售流程- 销售员通过超市管理系统的销售管理模块，选择要销售的商品。

制作单位：前言管理工作是严谨的，也是公司业绩的保证。

超市标准化的管理的必要条件就是管理路径必须合理科学。

而作业程序则就是管理的路径。

有一个科学的管理作业程序能够提高工作效率，分工明确、且能够使各人员有条不紊的进行管理工作。

本文针对兴隆购物中心实际情况制订了一部分作业流程，在以后的管理工作当中会不断补充和完善。

招聘程序执行部门流程图说明用人部门严格按照定编执行人事部组织招聘在原编制上增加人事经理 部门岗位情况店长执行董事人事部招聘审批程序执行部门 流程图 说明求职者人事部 验证求职者资格用人部门 验证求职者专业技能店长 检验求职者综合素质执行董事决定是否录用备注：主管级以下职位由店长决定是否录用，主管级（含主管）以上人员则由执行董事决定是否录用。

请假审批程序执行部门流程图说明请假人部门负责人根据部门情况人事经理店长执行董事附：请假审批权限人员异动程序晋升执行部门流程图说明拟晋升人员部门负责人 人事经理 店长 执行董事 备注：1、人员晋升包含职位晋升和级别晋升（如收银员转职做文员）。

2、主管级以下晋升店长可作最后审批，主管级以上则由执行董事审批。

转岗/调动执行部门 流程图 说明 转岗人员部门负责人接收部门负责人 做技能上的测试人事经理 根据人力情况资源情况店长人员调薪程序执行部门 流程图 说明调薪人员部门负责人 人事经理 店长 执行董事离职审批程序执行部门 流程图 说明离职人员部门负责人 需经过谈话人事经理店长执行董事备注：1、 主管级以下职位由店长做最终审批，主管级（含主管）以上人员则由执行董事做最终审批。

2、 人员的辞退，由部门负责人填写辞退单，按照此审批程序物料申领程序执行部门 流程图 说明物料需求人注明用途部门负责人人事经理店长人事部 备注：1、 物料的使用遵循节约、循环利用原则。

2、 部分物料需以旧换新。

物料申购程序执行部门 流程图 说明物料使用人部门负责人人事部人事经理店长执行董事采购人员人事文员备注：1、500元以下由店长审批生效。

图3生产任务管理1层数据流图会员管理内容包括会员创建、会员审核、会员确定以及会员信息修改。

首先由客户提出办理会员进行会员创建，接着对客户所填写的资料进行审核，如果审核有问题，则进行会员信息的修改，确定无误后再同意办理会员。

会员管理的细化图如图4所示：图4会员管理细化数据流图管理员对商品进行分类和管理，并注意商品的供应情况。

商品管理的细化图如图5所示：图5商品管理细化数据流图员工管理的内容主要包括员工的基本信息登记管理，对员工的权限管理。

员工管理的细化图如图6所示：图6员工管理细化数据流图进货管理包括要检查仓库里是否需要存货。

并通过店主批准去采购提货，并进行下一步的销售。

进货管理的细化图如图7所示：退货管理包括对仓库中的一些滞销货物的清理及退回。

退货管理的细化图如图8所示：图8退货管理细化数据流图销售管理包括店主对这一个月或日的一个销售的汇总，并了解所在商品中哪个销售的最好进行一个排行。

销售管理的细化图如图9所示：图9销售管理细化数据流图（2）数据字典数据流程图从数据流向的角度说明系统的组成以及各组成部分之间的相互关系，但是用它来具体说明系统的各组成部分和各数据流程的内容是不够的。

因此需要用数据字典来详细定义和说明数据流程图中个组成部分的内容。

数据字典（Datadictionary，DD）是对数据流程图中所有元素进行定义和描述的工具，数据字典中包含数据项、数据结构、数据流、处理逻辑、数据存储和外部实体六个条目（张彩虹，2008）[25]。

根据数据流程图，得出数据字典如下所示：会员管理主要是根据客户的申请，在系统中进行会员创建，内容主要包括数据流名称，数据流编号，数据流来源，数据流去向和数据流的组成，具体信息如表1所示：表1会员管理数据流名称：会员信息。

简要说明：根据客户的申请，在系统中进行会员的创建数据流来源：客户申请数据流去向：会员的确认数据流组成：会员编号+客户编号+会员类别（普通会员、银会员、金会员）+入会日期+开始时间+计划有效性+地址+电话+积分+备注②商品管理状态商品管理状态内容包含数据流名称，数据流来源，数据流去向和数据流的组成，具体信息如表2所示：表2商品管理状态数据流名：商品信息。

UML-超市管理系统1. 系统概述超市管理系统是一个用于管理超市商品、库存、销售和员工等信息的管理系统。

该系统可以帮助超市提高工作效率，降低运营成本，并实现对各项业务的实时监控和数据分析。

2. 静态结构2.1 类图类图描述了系统的静态结构，包括类、属性和方法。

以下是一些主要类的示例：•商品类（Product）：包含商品ID、名称、价格、类别等属性，提供查询商品信息的方法。

•库存类（Inventory）：包含库存量、供应商等属性，提供添加、删除和更新库存的方法。

•销售类（Sale）：包含销售记录ID、商品ID、销售数量、销售时间等属性，提供查询销售记录的方法。

•员工类（Employee）：包含员工ID、姓名、职位、工资等属性，提供查询员工信息的方法。

2.2 对象图对象图展示了系统中对象之间的实例关系。

例如，一个库存对象可以包含多个商品对象。

2.3 组件图组件图描述了系统的模块划分和依赖关系。

例如，商品管理模块、库存管理模块和销售管理模块等。

2.4 部署图部署图展示了系统在物理硬件上的部署情况，包括服务器、客户端等。

3. 动态行为3.1 序列图序列图描述了系统中对象之间交互的顺序。

以下是一个示例序列图：1.用户登录系统。

2.系统验证用户身份。

3.用户选择进入商品管理模块。

4.系统展示商品列表。

5.用户查询特定商品信息。

6.系统返回查询结果。

3.2 协作图协作图展示了系统中对象之间交互的协作关系。

例如，商品管理模块中的商品查询功能涉及多个对象的协作。

3.3 状态图状态图描述了系统中的对象在不同条件下的状态变化。

例如，一个商品对象在库存充足、销售后和库存不足等状态之间的转换。

3.4 用例图用例图展示了系统的主要功能模块和用户之间的交互。

例如，用户可以进行商品查询、库存管理和销售统计等操作。

4. 数据库设计数据库设计包括数据表的创建、字段定义和关联关系。

以下是一个简化示例：•商品表（Product）：商品ID（主键）、名称、价格、类别等字段。

超市管理流程图1、市场调查流程图2、职工招聘流程3、资财、设备购物、申请流程4、内部领用、调拨流程5、职工出、入场流程6、职工晚上标准7、大型促销活动策划、执行流程8、卖场停电应急流程9、防火应急流程10、营运管理经理日工资流程11、门店店长日工作流程12、营运经理日工作流程13、采购业务员日工作流程14、营业员日工作流程15、加工车间操作员日工作流程16、客服收银经理日工作流程17、收银员日工作流程18、配送经理日工作流程19、收货员日工作流程20、商管岗日工作流程21、防损部经理日工作流程22、保洁员日工作流程23、客服员日工作流程24、存放员日工作流程25、广播员日工作流程26、售后服务员日工作流程27、财务经理日工作流程28、信息员日工作流程市调流程营运部：工作人员拟定市场调研〔项目、计划〕申请→营运部经理审批→市调人→拟定外出申请→营运部经理→审批→市调人外出实施市调工作→销售气氛营造、装潢、理货、价格信息采集、比照营销、商圈消费者调查、宣传活动信息、促销信息采集、采购商品→市调人销假→营运部经理分析、设计促销方案、制定调整方案→总经理审批→及时落实实施。

职工招聘流程公司人事部：公司部门、门店向人事部提出用人申请→人事部根据需求岗位人员数，统一拟定招聘计划→人事部经理审批→人事部文员发布招聘信息→应聘人员人事部初试推荐→用人部门、门店复试、提出意见→人事部文员对应聘人员信息归集、汇息→人力资源岗：发送上岗通知→人力资源岗：岗前培训、规章制度、业务流程、企业文化、业务知识→人力资源岗：建档、办理上岗手续、发放胸卡、工装、考勤卡→—原职工上岗资财、设备购置/申领流程购置流程：相关部门：提报购置计划〔年/季/月〕——总经理：审批——申请部门：根据实际提报申请——工程保障处长：审批——后勤保障岗：联洽、申报预算——工程保障处长：审批——实施购置、办理入库申领流程：领用部门：根据计划填报申请——领用部门处长：审批——工程保障处长：审批——耗品库管岗：核准数量——实施领用、办理出库内部领用/调拨流程领用部门：填报申请——领用部门课长：审批——领用部门处长：审批——总经理：审批——行政后勤岗：审核、同至卖场、提取商品——收银岗：实施流水交易——领用部门行政后勤岗：签字确认、货品出场——{1.收银岗：班后流水票缴至财务室；2.行政后勤岗书面申请存档}——财务部行政后勤岗：于实施调拨第二日对账核实职工出/入场流程：入场流程：职工上班——职工更衣“三齐上岗”即：着工装、戴工帽、佩胸卡(卫生标准附后) ——职工打/刷卡注意:不得漏刷卡、不得代刷卡——进入卖场——开始晨会要求：队列有序、整齐、声音洪亮、有力、节奏和谐、划一—出场流程：班前班后会交接事项：当日工作交接、本班未完成工作、临时交代的工作——退出卖场——刷卡——更衣——职工下班职工个人卫生标准〔男士〕1、不染发，不留长发。

超市管理系统数据流程图一、引言超市管理系统是为了提高超市运营效率和服务质量而开发的一种信息化管理系统。

数据流程图是描述超市管理系统中各个功能模块之间数据流动和处理过程的图形化工具。

本文将详细介绍超市管理系统的数据流程图，包括系统的基本功能模块、数据流的输入和输出，以及各个功能模块之间的数据流动和处理过程。
