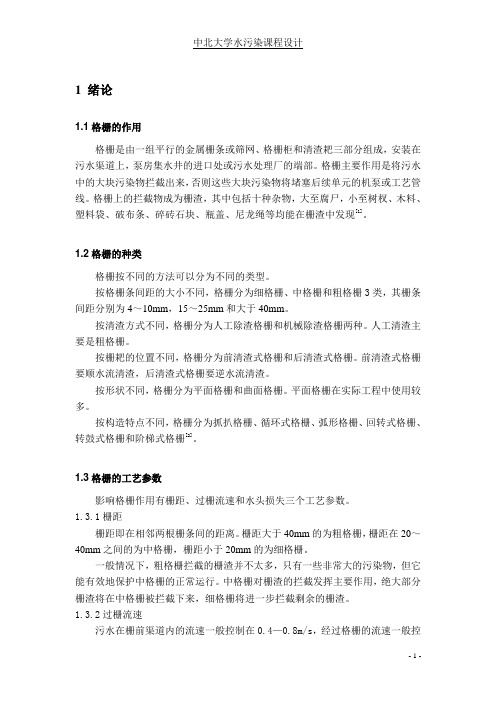

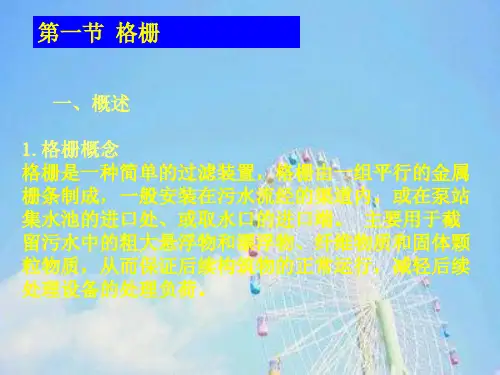

1 绪论1.1格栅的作用格栅是由一组平行的金属栅条或筛网、格栅柜和清渣耙三部分组成，安装在污水渠道上，泵房集水井的进口处或污水处理厂的端部。
格栅主要作用是将污水中的大块污染物拦截出来，否则这些大块污染物将堵塞后续单元的机泵或工艺管线。
格栅上的拦截物成为栅渣，其中包括十种杂物，大至腐尸，小至树杈、木料、塑料袋、破布条、碎砖石块、瓶盖、尼龙绳等均能在栅渣中发现[1]。
1.2格栅的种类格栅按不同的方法可以分为不同的类型。
按格栅条间距的大小不同，格栅分为细格栅、中格栅和粗格栅3类，其栅条间距分别为4～10mm，15～25mm和大于40mm。
按清渣方式不同，格栅分为人工除渣格栅和机械除渣格栅两种。
人工清渣主要是粗格栅。
按栅耙的位置不同，格栅分为前清渣式格栅和后清渣式格栅。
前清渣式格栅要顺水流清渣，后清渣式格栅要逆水流清渣。
按形状不同，格栅分为平面格栅和曲面格栅。
平面格栅在实际工程中使用较多。
按构造特点不同，格栅分为抓扒格栅、循环式格栅、弧形格栅、回转式格栅、转鼓式格栅和阶梯式格栅[2]。
1.3格栅的工艺参数影响格栅作用有栅距、过栅流速和水头损失三个工艺参数。
1.3.1栅距栅距即在相邻两根栅条间的距离。
栅距大于40mm的为粗格栅，栅距在20～40mm之间的为中格栅，栅距小于20mm的为细格栅。
一般情况下，粗格栅拦截的栅渣并不太多，只有一些非常大的污染物，但它能有效地保护中格栅的正常运行。
中格栅对栅渣的拦截发挥主要作用，绝大部分栅渣将在中格栅被拦截下来，细格栅将进一步拦截剩余的栅渣。
1.3.2过栅流速污水在栅前渠道内的流速一般控制在0.4—0.8m/s，经过格栅的流速一般控制在0.6—1.0m/s。
过栅流速不能太大，否则将把本该拦截下来的软性栅渣冲走。
同时，过栅流速也不能太小。
如果过栅流速低于0.6m/s，栅前渠道内的流速将有可能低于0.4m/s，污水中粒径较大的砂粒将有可能在栅前渠道内沉积。
1.3.3水头损失污水过栅水头损失与过栅流速有关，一般在0.2—0.5m之间。
格栅与格栅槽的设计格栅与格栅槽是建筑设计中常用的构造元素之一，它们在建筑物外立面的设计中有着重要的作用。
格栅是一种通风和遮阳的装饰构件，它能够有效地控制建筑物内部的光照和温度，同时也可以为建筑物增添一种独特的艺术氛围。
首先，格栅的设计需要考虑到其功能和实用性。
格栅通常位于建筑物的外立面，起到遮挡阳光和减少室内温度的作用。
因此，格栅的设计要考虑到光照的控制和通风的效果。
一般来说，格栅的位置和形状要与建筑物的朝向和日照条件相匹配，以保证室内的光照适宜且能够有效地遮挡阳光。
此外，格栅的通风孔的大小和密度也需要根据建筑物的功能和使用需求来确定，以确保室内能够得到足够的通风。
其次，格栅的设计还应注重其美观性和艺术性。
格栅作为建筑物的装饰元素，其设计要与建筑物的整体风格和氛围相协调。
格栅的材料和颜色选择要与建筑物的材质和色彩搭配，使整个建筑呈现出统一、和谐的外观。
同时，格栅的形状和图案设计也应注重美学效果和艺术价值，以增加建筑物的视觉吸引力。
格栅槽是格栅与建筑物外立面之间的空隙，其设计同样需要考虑到实用性和美观性。
格栅槽的设计要与格栅的形状和尺寸相匹配，以确保格栅能够稳定地固定在外立面上。
格栅槽的宽度和深度的选择要考虑格栅的安装和维护的便捷性，以及防止水、灰尘等杂物进入格栅槽内。
此外，格栅槽的边缘和连接细节的处理也要注重美观性，以使其与建筑物的外立面形成和谐的整体效果。
在格栅与格栅槽的设计过程中，需要充分考虑到建筑物的使用功能、环境条件、美学需求等因素。
同时，与建筑师、结构工程师和装饰设计师等多个专业人士进行密切的沟通和协作，以确保格栅与格栅槽的设计能够满足建筑物的需求，并达到美观与实用的统一总之，格栅与格栅槽的设计在建筑物外立面的设计中具有重要的地位和作用。
其设计要考虑到功能性、实用性和美观性，以保证格栅与格栅槽能够有效地控制光照和温度，同时也能够增添建筑物的艺术氛围。
在设计过程中，需要综合考虑多个因素，并与相关专业人士进行密切的合作和协调，以确保最终的设计方案能够符合建筑物的需求。

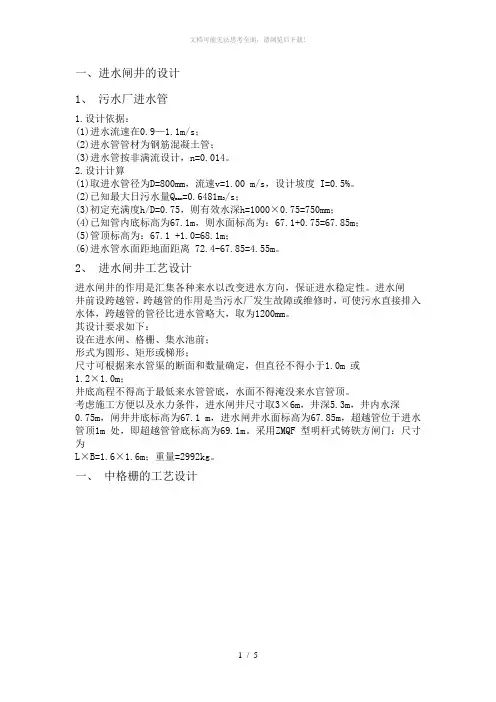

一、进水闸井的设计1、污水厂进水管1.设计依据：(1)进水流速在0.9—1.1m/s；(2)进水管管材为钢筋混凝土管；(3)进水管按非满流设计，n=0.014。
2.设计计算(1)取进水管径为D=800mm，流速v=1.00 m/s，设计坡度 I=0.5%。
(2)已知最大日污水量Q max=0.6481m3/s；(3)初定充满度h/D=0.75，则有效水深h=1000×0.75=750mm；(4)已知管内底标高为67.1m，则水面标高为：67.1+0.75=67.85m；(5)管顶标高为：67.1 +1.0=68.1m；(6)进水管水面距地面距离 72.4-67.85=4.55m。
2、进水闸井工艺设计进水闸井的作用是汇集各种来水以改变进水方向，保证进水稳定性。
进水闸井前设跨越管，跨越管的作用是当污水厂发生故障或维修时，可使污水直接排入水体，跨越管的管径比进水管略大，取为1200mm。
其设计要求如下：设在进水闸、格栅、集水池前；形式为圆形、矩形或梯形；尺寸可根据来水管渠的断面和数量确定，但直径不得小于1.0m 或1.2×1.0m；井底高程不得高于最低来水管管底，水面不得淹没来水官管顶。
考虑施工方便以及水力条件，进水闸井尺寸取3×6m，井深5.3m，井内水深0.75m，闸井井底标高为67.1 m，进水闸井水面标高为67.85m，超越管位于进水管顶1m 处，即超越管管底标高为69.1m。
采用ZMQF 型明杆式铸铁方闸门：尺寸为L×B=1.6×1.6m；重量=2992kg。
一、中格栅的工艺设计格栅计算草图1.中格栅设计参数(1)栅前水深h=0.75m ；(2)过栅流速v=0.9m/s ；(3)格栅间隙b 中=0.019m ；(4)栅条宽度 s=10mm ；(5)格栅安装倾角075=α。
2.中格栅的设计计算本设计选用两道中格栅，为了减少格栅磨损，格栅全部使用。
中北大学课程设计说明书学生姓名：敖晶晶学号：1004014212 学院：化工与环境学院专业：环境工程题目：工业污水处理厂平面性格栅设计指导教师：晋日亚职称: 教授2013年5月26 日中北大学课程设计任务书2012/2013 学年第二学期学院：化工与环境学院专业：环境工程学生姓名：敖晶晶学号：1004014212 课程设计题目：工业污水处理厂平面性格栅设计起迄日期： 5 月20 日～ 6 月17 日课程设计地点：中北大学指导教师：晋日亚系主任：王海芳下达任务书日期: 2013 年 5 月 26课程设计任务书1．设计目的：通过课程设计，进一步强化水污染控制工程课程的相关知识的学习，初步掌握污水处理中常见构筑物的设计方法、设计步骤。
学会用CAD软件绘制构筑物的基本设计图纸。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：原始数据与基本参数：最大设计流量：2.5m3/s；日设计流量：95000 m3/d。
其它参数查阅相关文献自定。
设计内容和要求：①计算平面型格栅的各部分尺寸；②平面型格栅构筑物的图纸详细设计。
2 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：（1）课程设计说明书一份；（2）说明书内容包括：①平面型格栅在水处理中的作用说明；②根据给出参数对平面型格栅各部分尺寸的详细计算过程；③设计图纸（CAD绘图）规范，图纸包括整体图和局部图的设计，计算尺寸要在图中相应的位置标明；④单位要正确，参考文献必须在说明书中相应的位置标注，语言流畅、规范。
（3）工作量：4周课程设计任务书4．主要参考文献：[1]晋日亚、胡双启主编．水污染控制技术与工程．北京：兵器工业出版社，2005。
[2]高廷耀主编．水污染控制工程．(下册) ．北京：高等教育出版社，1989[3]王宝贞主编．水污染控制工程．北京：高等教育出版社．1990[4]孙彗修等主编．排水工程（上）．北京：中国建筑工业出版社．2000[5]张希衡主编．废水治理工程．北京：冶金工业出版社，1984[6]张自杰等主编．排水工程（下）．北京：中国建筑工业出版社．2000[7]尹士君、李亚峰编著．水处理构筑物设计与计算．北京：化学工业出版社．2004 5．设计成果形式及要求：设计说明书一份（含构筑物设计详图），设计说明书格式按中北大学课程设计的相关要求。
铝格栅方案图解1. 引言铝格栅是一种常见的建筑装饰材料，被广泛应用于建筑外立面、阳台、门窗等领域。
它由铝合金制成，具有轻质、耐腐蚀、耐热、耐候等特点，同时也具备较高的强度和刚性。
铝格栅方案图解将详细介绍铝格栅的设计、安装和使用流程，帮助读者更好地了解和应用铝格栅。
2. 铝格栅的设计铝格栅的设计是铝格栅方案的基础，它包括栅格形状、尺寸、颜色等方面的考虑。
设计师需要根据建筑的整体风格和需求，确定合适的格栅形状（如方形、长方形、梯形等）、栅格间距和栅格大小。
同时，颜色的选择也非常重要，可以根据建筑的整体色调和个性化需求进行搭配。
设计师还可以考虑在栅格上添加特殊图案或纹理，增加建筑的艺术感。
3. 铝格栅的制造铝格栅的制造过程分为材料准备、切割成型、焊接、表面处理和电泳漆等环节。
首先，选择优质的铝合金材料，并进行必要的加工，确保材料的质量和尺寸符合设计要求。
然后，根据设计图纸将铝材进行切割成型，可以采用机械切割或数控切割等技术。
接下来，将铝栅格进行焊接，确保栅格的牢固和精确度。
最后，进行表面处理和电泳漆等工艺，使铝格栅具备防腐蚀、耐候等特性。
4. 铝格栅的安装铝格栅的安装包括固定支架、调整尺寸、固定栅格和调整水平等步骤。
首先，根据设计要求选择合适的支架，并将其固定在建筑物上。
接下来，根据栅格的尺寸和建筑的实际情况，进行必要的尺寸调整，确保栅格与建筑物的整体协调。
然后，固定栅格在支架上，可以使用螺丝、膨胀螺栓等固定方式。
最后，进行水平调整，确保栅格整齐平衡。
5. 铝格栅的使用与维护铝格栅的使用和维护需要一定的注意事项。
首先，应避免硬物撞击和划伤，以免损坏栅格表面。
其次，定期清洁铝格栅，可以使用清水和中性洗涤剂进行清洗，避免使用含酸性或碱性物质。
同时，年久失去光泽的铝格栅可以进行磨光处理，使其重新恢复光亮。
此外，在强风、暴雨等天气条件下，建议对铝格栅进行定期检查和维护，确保其稳固性和安全性。
6. 铝格栅的应用铝格栅在建筑领域有着广泛的应用。
