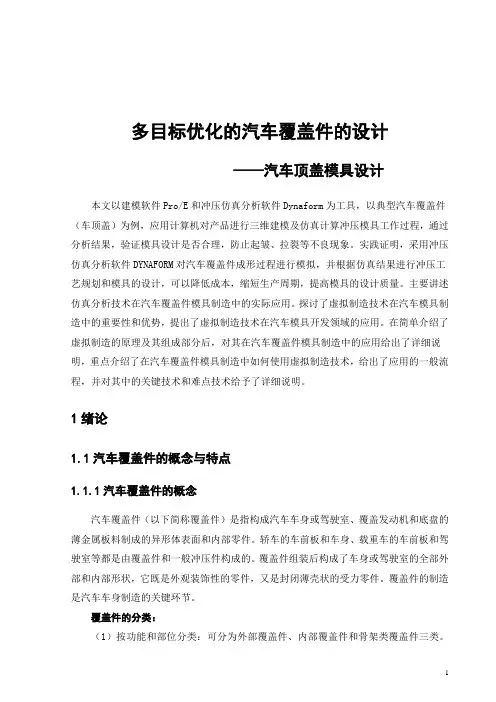

多目标优化的汽车覆盖件的设计——汽车顶盖模具设计本文以建模软件Pro/E和冲压仿真分析软件Dynaform为工具，以典型汽车覆盖件（车顶盖）为例，应用计算机对产品进行三维建模及仿真计算冲压模具工作过程，通过分析结果，验证模具设计是否合理，防止起皱、拉裂等不良现象。
实践证明，采用冲压仿真分析软件DYNAFORM对汽车覆盖件成形过程进行模拟，并根据仿真结果进行冲压工艺规划和模具的设计，可以降低成本，缩短生产周期，提高模具的设计质量。
主要讲述仿真分析技术在汽车覆盖件模具制造中的实际应用。
探讨了虚拟制造技术在汽车模具制造中的重要性和优势，提出了虚拟制造技术在汽车模具开发领域的应用。
在简单介绍了虚拟制造的原理及其组成部分后，对其在汽车覆盖件模具制造中的应用给出了详细说明，重点介绍了在汽车覆盖件模具制造中如何使用虚拟制造技术，给出了应用的一般流程，并对其中的关键技术和难点技术给予了详细说明。
1绪论1.1汽车覆盖件的概念与特点1.1.1汽车覆盖件的概念汽车覆盖件（以下简称覆盖件）是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和内部零件。
轿车的车前板和车身、载重车的车前板和驾驶室等都是由覆盖件和一般冲压件构成的。
覆盖件组装后构成了车身或驾驶室的全部外部和内部形状，它既是外观装饰性的零件，又是封闭薄壳状的受力零件。
覆盖件的制造是汽车车身制造的关键环节。
覆盖件的分类：（1）按功能和部位分类：可分为外部覆盖件、内部覆盖件和骨架类覆盖件三类。
外部覆盖件和骨架类覆盖件的外观质量有特殊要求，内部覆盖件的形状往往更复杂。
（2）按工艺特征分类：（a）对称于一个平面的覆盖件。
诸如发动机罩、前围板、后围板、散热器罩和水箱罩等。
这类覆盖件又可分为深度浅呈凹形弯曲形状的、深度均匀形状比较复杂的、深度相差大形状复杂的和深度深的几种。
（b）不对称的覆盖件。
诸如车门的内、外板，翼子板，侧围板等。
这类覆盖件又可分为深度浅度比较平坦的、深度均匀形状较复杂的和深度深的几种。
汽车覆盖件模具设计汽车覆盖件模具设计随着汽车的普及及用户的需求不断提高，汽车的外观设计已经成为了购买者选择汽车的重要因素。
而汽车的外观设计，很大程度上取决于汽车覆盖件的设计。
汽车覆盖件是汽车的外壳部件，包括车身、前后保险杠、侧板等车身部件。
因此，对于汽车企业而言，如何设计出漂亮、实用且符合工艺要求的汽车覆盖件，就显得格外重要。
汽车覆盖件的制造过程中，模具是关键的生产工具。
模具设计是汽车覆盖件制造的核心环节，设计水平的高低直接影响整个制造过程的质量和效率。
因此，汽车覆盖件模具设计成为整个汽车制造的重要方面。
汽车覆盖件模具设计需要考虑的因素非常多，除了机械性能、加工工艺、成本等因素外，更需要考虑的是外观设计。
在汽车的外观设计中，包括了构造设计和外貌设计两个方面。
而汽车覆盖件模具设计的基本原理则是在保证其正常使用功能的基础上，注重外观设计、材料分配、制造工艺的优化，全面提高模具的品质和寿命。
因此，汽车覆盖件模具设计需要考虑以下方面：1. 实用性汽车覆盖件是汽车外观设计的重要组成部分，因此模具的实用性要得到充分考虑。
模具应该具有良好的刚性和稳定性，能够保证汽车覆盖件的加工质量以及尺寸精度。
此外，模具的寿命也是一个重要考虑因素。
因此在制造模具的时候，应该选用高质量的材料，并且注重加工工艺的优化，从而提高汽车覆盖件模具的使用寿命。
2. 外观设计汽车覆盖件的外观设计非常重要，要求每一件覆盖件的外观必须具有美观、大方、时尚、科技感等要素。
因此，在模具设计过程中，必须考虑外观造型的合理性、美观性、线条流畅性等方面，使得汽车覆盖件能够具有良好的整体外观效果和吸引力。
3. 材料分配汽车覆盖件通常有内部支架和外部覆盖部分。
因此，在模具设计中，不仅需要考虑外观设计，也要注意材料的分配。
内部支架通常选用高强度、高刚度的材料，如钢板、铝板、碳纤维等，以保证汽车的安全性和稳定性。
而外部覆盖部分则需要采用质量轻、外表美观的材料，在模具设计中合理选用材料，可以有效提高工艺效率。

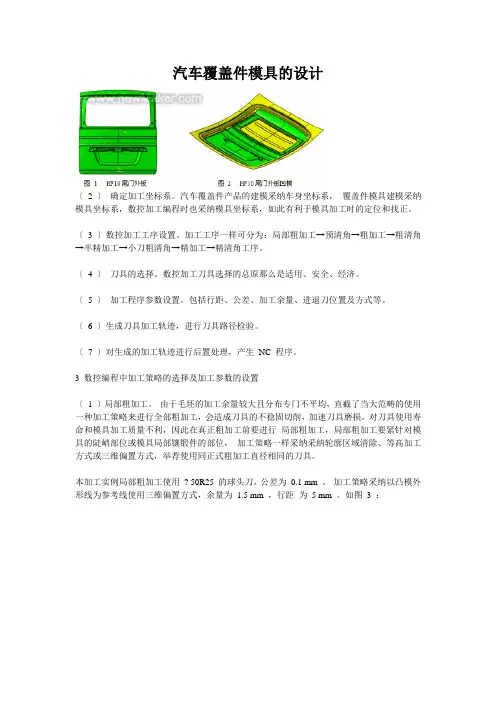

汽车覆盖件模具的设计〔2 〕确定加工坐标系。
汽车覆盖件产品的建模采纳车身坐标系，覆盖件模具建模采纳模具坐标系，数控加工编程时也采纳模具坐标系，如此有利于模具加工时的定位和找正。
〔3 〕数控加工工序设置。
加工工序一样可分为：局部粗加工→预清角→粗加工→粗清角→半精加工→小刀粗清角→精加工→精清角工序。
〔4 〕刀具的选择。
数控加工刀具选择的总原那么是适用、安全、经济。
〔5 〕加工程序参数设置。
包括行距、公差、加工余量、进退刀位置及方式等。
〔6 〕生成刀具加工轨迹，进行刀具路径检验。
〔7 〕对生成的加工轨迹进行后置处理，产生NC 程序。
3 数控编程中加工策略的选择及加工参数的设置〔1 〕局部粗加工。
由于毛坯的加工余量较大且分布专门不平均，直截了当大范畴的使用一种加工策略来进行全部粗加工，会造成刀具的不稳固切削，加速刀具磨损，对刀具使用寿命和模具加工质量不利，因此在真正粗加工前要进行局部粗加工，局部粗加工要紧针对模具的陡峭部位或模具局部镶锻件的部位，加工策略一样采纳采纳轮廓区域清除、等高加工方式或三维偏置方式，举荐使用同正式粗加工直径相同的刀具。
本加工实例局部粗加工使用? 50R25 的球头刀，公差为0.1 mm 。
加工策略采纳以凸模外形线为参考线使用三维偏置方式，余量为1.5 mm ，行距为5 mm 。
如图3 ：图3 局部粗加工刀路〔 2 〕预清角。
要紧针对模具的内圆角即凹R 部位，清除这些部位的余外废料，有利于粗加工顺利进行，加工策略一样为笔式清角，举荐使用同正式粗加工直径相同的刀具。
本例中预清角采纳笔式清角策略，余量为1.2 mm ，切削方向采纳顺铣，分界角45 °，如图4 ：图4 预清角加工刀路〔3 〕粗加工。
其目的在于从毛坯上尽可能高效、大面积地去除大部分的余量，粗加工时切削效率是要紧考虑因素。
加工策略举荐使用最正确等高、三维偏置或平行加工方式。
本例中粗加工采纳三维偏置加工方式，余量为 1.0 mm ，行距为5 mm ，切削方向选任意，如图5 ：图5 粗加工刀路〔4 〕粗清角要紧针对粗加工后仍未加工到位的凹R 部位，加工策略常用自动清角方式，依照本加工实例特点，粗清角使用自动清角策略，刀具为? 30R15 ，公差0.05 mm ，余量0.5 mm ，切削方向选任意。
汽车覆盖件模具工艺设计汽车覆盖件模具是汽车工业中一个非常重要的关键部件，通常情况下，其实现了进一步加工成型的目的。
随着汽车工业的不断发展，汽车覆盖件模具工艺设计也日趋成熟和完善，本文将从设计思路、制造工艺等方面阐述汽车覆盖件模具工艺设计的相关知识。
设计思路方面，汽车覆盖件模具工艺设计主要是以汽车外部构造的形态为基础，在此基础之上进行模具的分配、结构、尺寸以及模具使用材料等因素的选择，并且还需要对模具使用的具体使用条件以及维护保养方案进行充分的考虑，从而为模具的使用安全和效率上保障。
在汽车覆盖件模具工艺设计的过程中，关于模具的理论知识是非常重要的，比如需要根据具体的加工要求选择合适的成型方式，此配合选择合适的材料可以有效地降低模具的制造和维护成本，提高了模具的使用寿命。
在制造工艺方面，汽车覆盖件模具工艺设计需要考虑带有较高精度的组件成型及生产工艺的实际要求。
在制造模具前，需要对因模具工艺特点对材料所产生的变形、热处理方法等进行充分的分析与计算，针对不同的变形形式及其对材料的影响，制定合理的加工方案，从而进一步提升模具的加工质量。
同时，要确保模具的重要部位有足够的强度和韧性，避免在模具的使用过程中发生形变甚至破裂等情况。
当然，在汽车覆盖件模具工艺设计中还需要考虑到模具使用和维护带来的问题。
经过实际应用和使用，模具可能会因为使用或维护时疏忽或者过度使用等原因出现劣化甚至破坏的情况，因此，在汽车覆盖件模具工艺设计的过程中，还需要制定出相应的保养方案，保证模具能够正常使用和维护，确保模具在使用过程中可以及时发现和修复模具出现的问题。
在总的来说，汽车覆盖件模具工艺设计是汽车工业的必要组成之一，其质量的保障需要全面而完善的思路和相应的技术来支持。
对于制造模具的企业及从事汽车制造的相关人员来说，深入研究和实践汽车覆盖件模具工艺设计，对于提升汽车工业的质量、效率和生产力有着重要意义。
汽车覆盖件模具的设计汽车覆盖件模具的设计是汽车制造行业中的重要环节之一，它直接影响着汽车的外观、质量和安全性能。
合理的模具设计能够提高汽车覆盖件的加工精度和工作效率，降低生产成本，同时还能够保证汽车的安全性和耐用性。
本文将从三个方面探讨汽车覆盖件模具的设计原则、设计流程和设计要点。
一、汽车覆盖件模具设计的原则1、合理性原则设计要以降低成本、提高质量和效率为目的，模具各部分应按照功能和制造工艺的要求进行选型、配置和调配，模具结构应简洁明了，具有一定的通用性，以增强设计的可操作性和适应性。
2、稳定性原则模具在工作过程中需要承受巨大的压力和磨损，设计者应该保证模具的结构稳定，各部分之间紧密配合，这样可以避免配件松动或变形，影响模具的使用寿命，同时还可以保证模具制造的精度和一致性。
3、先进性原则模具设计要紧跟时代发展的趋势，采用现代化的设计思想和技术手段，例如使用CAD/CAM软件、结构分析软件等工具，以提高设计效率和精度，使模具可以适应不断变化和升级的汽车制造工艺和技术要求。
二、汽车覆盖件模具的设计流程汽车覆盖件模具设计流程包括以下几个环节：1、分析和调研在进行模具设计之前，需要对汽车外观和结构进行分析和调研，掌握汽车覆盖件的尺寸、形状、强度等特点，了解生产工艺和使用要求等相关信息，以便为模具设计提供精确、详尽的基础数据。
2、方案确定依据分析和调研的结果，设计师可以确定适合的模具设计方案，包括基础结构、操作方式、安全措施等方面的内容，方案要充分考虑可操作性、生产效率、成本等各种因素，并与客户进行沟通和协商。
3、3D设计在确定方案后，设计师可以使用CAD软件制作三维模型，对模具的各个部分进行设计和修正，以达到尽可能精确和合理的效果，同时还可以使用其他辅助工具对模具的结构进行分析和模拟，以验证设计的正确性和可行性。
4、工艺设计设计师需要根据模具结构和客户要求，制定生产工艺和加工方案，确定加工工序、工艺参数、质量控制标准等，以保证模具加工的精度和一致性。

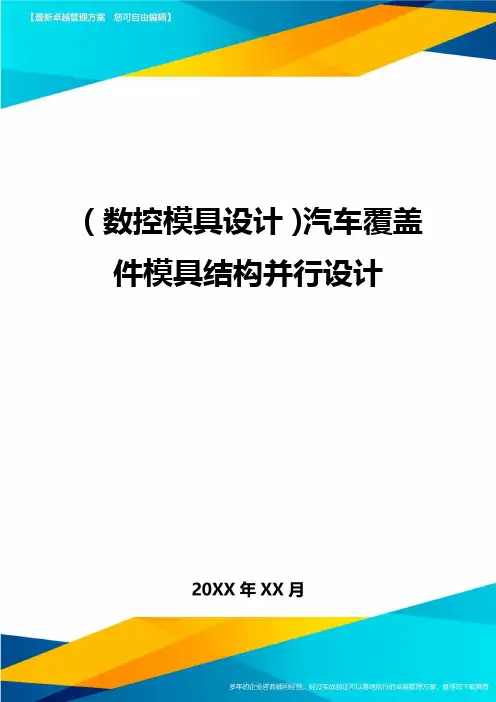

（数控模具设计）汽车覆盖件模具结构并行设计汽车覆盖件模具结构且行设计摘要：分析了且行设计的全过程，介绍了新型CAD软件如何在技术上对且行设计进行支持，且建立覆盖件拉深模结构且行设计过程模型。
1前言汽车覆盖件模具具有精度高、形状复杂、结构尺寸大、配合协调性要求高等特点。
在实际设计过程中，壹个复杂覆盖件的设计任务往往由壹个设计组合作完成。
传统的模具设计采用“串行”顺序设计方法，导致各个设计环节相互孤立，再加上二维图纸表达的局限性和手工设计的低效率，造成设计组中设计人员之间难以准确、及时地交流信息，也不能及时发现模具设计中的缺陷，有时仍会造成返工，延长了模具设计的周期，影响了设计质量。
而包括模具在内的壹般通用机械CAD软件，大多采用自底向上的设计过程，即先对组成概念设计模型的零件进行详细几何结构设计，然后确定零件之间的装配关系，对和结构直接相关的装配协调和功能保证等总体性问题却难以或无法解决，因此，同样影响了结构设计的质量和效率。
在这种情况下，人们开始研究自顶向下且行设计过程的新型CAD软件，从而为设计者提供了产品装配级的设计支持，且充分保证设计人员之间的且行协同工作能力。
所谓且行设计就是多学科设计人员协调交换信息、且行地设计产品，以大大缩短传统的串行设计所需要的时间，提高产品质量和企业竞争力。
且行设计作为且行工程的壹个重要环节，已成为当今设计领域的研究热点。
2且行设计过程实现2.1且行设计过程分析汽车覆盖件模具结构且行设计过程分为概念设计、布局设计和详细设计等阶段。
2.1.1概念设计阶段通过对设计要求的分析，建立覆盖件模具的功能模型，生成对模具布局及结构的设计约束。
概念设计的结果以覆盖件模具功能模型图表示，见图1模具功能模型图的意义是:通过模具功能的分解得到模具功能结构树，树根的功能单元表示模具的总功能；每个功能单元能够进壹步分解为下壹级子功能单元结构，直至每个功能单元的结构最终被分解为特征或零件为止。

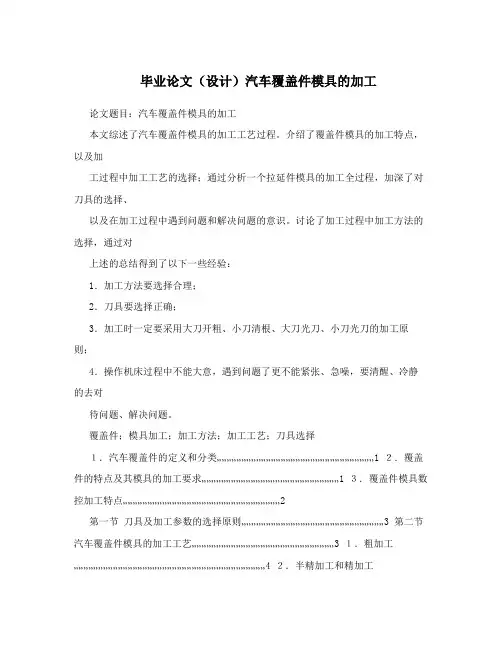

毕业论文（设计）汽车覆盖件模具的加工论文题目：汽车覆盖件模具的加工本文综述了汽车覆盖件模具的加工工艺过程。
介绍了覆盖件模具的加工特点，以及加工过程中加工工艺的选择；通过分析一个拉延件模具的加工全过程，加深了对刀具的选择、以及在加工过程中遇到问题和解决问题的意识。
讨论了加工过程中加工方法的选择，通过对上述的总结得到了以下一些经验：1．加工方法要选择合理；2．刀具要选择正确；3．加工时一定要采用大刀开粗、小刀清根、大刀光刀、小刀光刀的加工原则；4．操作机床过程中不能大意，遇到问题了更不能紧张、急噪，要清醒、冷静的去对待问题、解决问题。
覆盖件；模具加工；加工方法；加工工艺；刀具选择１．汽车覆盖件的定义和分类................................................................................................1 ２．覆盖件的特点及其模具的加工要求....................................................................................1 ３．覆盖件模具数控加工特点 (2)第一节刀具及加工参数的选择原则……………………………………………………………………………3 第二节汽车覆盖件模具的加工工艺……………………………………………………………………………3 １．粗加工………………………………………………………………………………………………………4 ２．半精加工和精加工.........................................................................................................5 ３．清根加工.....................................................................................................................5 ４．后处理.....................................................................................................................6 ５．对加工程序的验证................................................................................................ ......6 6.数控加工NC代码的生成................................................................................. ...............6 第一节模具 UG／CAD 建模...................................................................................................7 第二节模具数控加工与编程........................................................................ ........................9 1．坐标系的确定...............................................................................................................9 2．刀具选择.....................................................................................................................9 3．粗加工 (9)4．做底面加工的基准面......................................................................................................9 5．底面加工..................................................................................................................10 6．正面结构面加工............................................................................................................10 7．清根加工.....................................................................................................................11 第三节加工过程中出现的主要问题及解决方法........................................................................11 １．加工过程中出现的问题................................................................................................11 ２．改善刀具的加工角度的两种方法 (11)汽车覆盖件是指构成汽车车身或驾驶室、覆盖发动机和底盘的薄金属板料制成的异形体表面和内部零件。
汽车覆盖件模具设计汽车覆盖件是轿车外观的重要组成部分。
它们不仅能够使汽车具有特定的风格和外观，而且能够保护汽车的机械和电子部件免受破坏和氧化。
汽车覆盖件的制造需要一系列的模具。
这些模具包括冲压模具、塑料模具和复合材料模具等。
这篇文章将讨论汽车覆盖件模具设计的重要性以及设计模具过程的要点。
汽车覆盖件模具设计的重要性汽车覆盖件模具设计是制造覆盖件的关键环节。
设计合理的模具能够提高生产效率，减少制造成本，提高产品质量。
同时，模具设计也会对生产环境和员工保护产生影响。
设计好的模具可以减小噪音、减少废材、降低工人劳动强度等因素。
设计模具过程的要点1. 前期准备工作在设计模具之前，需要获得有关汽车覆盖件的具体需要和规格要求。
这可能包括颜色、图案、尺寸等。
此外，需要对生产线的计划、技术和生产过程进行评估和优化。
2. 制定详细的模具设计计划首先需要将整个模具设计计划分为三个主要阶段：设计阶段、制造阶段和装配阶段。
接下来，需要确定每个阶段需要的人力物力财力资源以及时间表。
3. 选择合适的材料和制造工艺在选择材料和制造工艺时，需要考虑一些重要因素。
首先，需要选择材料和工艺以确保模具具有足够的耐久性，从而确保模具能够承受大量生产和加工。
此外，需要考虑成本因素，并尝试降低生产过程中废品的量。
4. 进行模具的机械结构设计在进行机械结构设计时，需要考虑到模具的各个部分，例如把手、锁定装置和各种连接件的尺寸和形状等方面。
机械结构的设计必须满足具体的制造和加工要求。
5. 进行模具的电气控制系统设计在进行电气控制系统设计时，需要考虑到模具的各个机动部分，例如电机、液压系统和气动系统的尺寸、形状和控制要求。
此外，必须确保电气系统满足安全要求。
6. 进行模具的装配和调试工作在进行模具装配和调试工作时，需要使用压力和温度测试等方法来测试模具的性能。
必须确保模具的品质和功能已经达到所设计的要求。
7. 进行模具的保养和维护工作在模具设计生产周期结束后，需要进行模具的保养和维护工作以确保其长期使用安全和可靠。

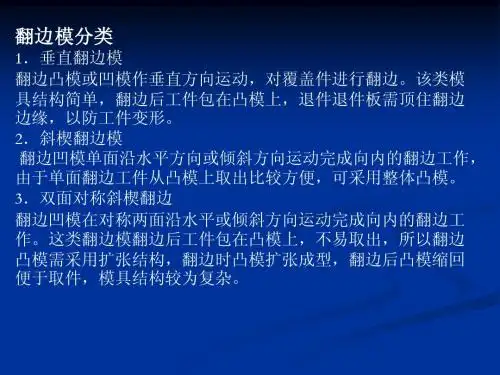

汽车覆盖件模具工艺设计二．DL 图的制作1. 认识DL 图2.1 DL 图的简介一个汽车覆盖件的冲压成形完成, 需要一步或者多步完成, 这样的” 每一步”我们称为零件完成的一道工序, 在结构中我们已经介绍, 比如拉延工序, 修边冲孔工序等等。
那么这些内容会在哪里体现出来呢?就是在DL图中体现出来，因此在模具的结构设计之前，必须先完成DL图的设计。
这个完成DL图设计的过程，我们称为汽车覆盖件模具的工艺设计。
DL 图, 英文名称为Die Layout, 又称工艺图、工法图、工艺流程图等等。
2.2 DL 图在模具设计中的作用和地位这样来打个比喻吧, 设计师在设计完一个产品的外观后, 需要有人把她做出来, 而如何做出它, 把这个外观合理的分解成几个小块, 而且在实际冲压过程中, 机器能够把它做出来, 然后将它整合成设计要求的外观式样!这时, 需要一个教人如何把它一步步做出来的工艺流程图, 这个就是DL 图。
DL 图的要求非常高, 除了正常的构件尺寸、角度、工序内容、冲压方向等等细致的一步步工艺流程外, 还要附有顶杆分布图, 废料排向示意图，废料刀刃入状态图等等，如果做了CAE分析,最好将拉延完成，材料收缩的状态表示一下。
因为经过DL 图, 任何一家有硬件条件的工厂, 都能够经过DL图的步骤，调整生产线，生产指定的构件。
DL图现在国内主要用于在汽车覆盖件模具，一般采用UG软件进行绘制。
由此我们能够总结下DL图对于后续整个模具设计的作用：完整表示零件的工艺流程、各工序内容、冲压方向、冲压设备等等为模具结构设计人员提供设计信息，指导设计；为零件的制作提供可行性分析，其中包括CAE成型分析，回弹分析等等；以及为后续设计提供所有要求和技术保证。
除此之外，DL图还有以下作用：检奇训论成形性、加工性，将其结果具体以图来表现。
工序间的加工内容及加工范围明确化，以防止设计及后工序失误明确加工基准及制件基准。
实型时制作时基准点的指示，以及冲压转角的转角基点及转角方法指示作为各工序工序图的制成依据及Nc编程的基准。
密级学号******毕业设计（论文）汽车覆盖件模具设计院（系、部）：机械工程学院**：吴峥班级：机G091专业：机械设计制造及其自动化指导教师：蔡晓君 张淑萍教师职称：副教授 研究员2011年6月10日·北京北京石油化工学院学位论文电子版授权使用协议论文《汽车覆盖件模具设计》系本人在北京石油化工学院学习期间创作完成的作品，并已通过论文答辩。
本人系作品的唯一作者，即著作权人。
现本人同意将本作品收录于“北京石油化工学院学位论文全文数据库”。
本人承诺：已提交的学位论文电子版与印刷版论文的内容一致，如因不同而引起学术声誉上的损失由本人自负。
本人完全同意本作品在校园网上提供论文目录检索、文摘浏览以及全文部分浏览服务。
公开级学位论文全文电子版允许读者在校园网上浏览并下载全文。
注：本协议书对于“非公开学位论文”在保密期限过后同样适用。
院系名称： 机械工程学院作者签名： 吴峥学号：******日 期： 2011 年 6 月 18 日北 京 石 油 化 工 学 院毕 业 设 计 （论 文） 任 务 书 学院（系、部）机械工程学院专业机械设计及其自动化班级 机G091 学生姓名吴峥指导教师/职称张淑萍/研究员1.毕业设计（论文）题目汽车覆盖件模具设计2.任务起止日期 2011年 2 月 21 日 至 2011 年 6 月 10 日3.毕业设计（论文）的主要内容与要求（含课题简介、任务与要求、预期培养目标、原始数据及应提交的成果）课题简介：汽车冲压件的生产是汽车制造中十分重要的部分，而车身覆盖件又是汽车冲压件的关键部分，直接影响汽车的制造质量和制造成本。
所以运用CAD/CAE/CAM的汽车覆盖件的模具设计在汽车的生产中犹为重要。
任务与要求：（1） 查阅国内外文献，详细了解国内外模具受力构件的结构特点，模具构件受力的测试方法等，并对国内外先进的力学测试与分析方法进行简要说明，要求查阅相关论文20篇以上，查阅英文文献5篇以上。
