一、实验目的1. 了解解码仪的基本原理和功能。
2. 掌握解码仪的使用方法。
3. 通过实验验证解码仪在数据传输、信息处理等方面的应用。
二、实验器材1. 解码仪一台2. 信号发生器一台3. 传输线若干4. 示波器一台5. 实验台一套三、实验原理解码仪是一种将数字信号转换为模拟信号的设备，广泛应用于通信、测控、数据采集等领域。
解码仪的主要功能是将输入的数字信号进行解码，还原出原始的模拟信号。
实验中，我们将通过解码仪将信号发生器产生的数字信号转换为模拟信号，并利用示波器观察模拟信号的变化。
四、实验步骤1. 将解码仪、信号发生器、传输线、示波器连接到实验台上，确保各设备连接正确。
2. 打开信号发生器，设置合适的频率、幅度和波形（如正弦波、方波等）。
3. 将信号发生器的输出端连接到解码仪的输入端。
4. 打开解码仪，选择合适的解码模式（如直通模式、解码模式等）。
5. 将解码仪的输出端连接到示波器的输入端。
6. 打开示波器，观察解码仪输出的模拟信号。
7. 修改信号发生器的参数，观察解码仪输出模拟信号的变化。
8. 记录实验数据，分析实验结果。
五、实验数据及分析1. 实验数据（1）信号发生器输出频率：1kHz（2）信号发生器输出幅度：5V（3）解码仪解码模式：直通模式（4）解码仪输出信号幅度：4.5V（5）解码仪输出信号频率：1kHz2. 实验分析（1）在直通模式下，解码仪能够将输入的数字信号转换为模拟信号，且信号幅度与输入信号幅度相近。
（2）通过修改信号发生器的参数，解码仪输出的模拟信号也随之发生变化，说明解码仪在信号处理方面具有较好的性能。
（3）实验过程中，解码仪输出的模拟信号与输入的数字信号在波形、频率、幅度等方面基本一致，验证了解码仪在数据传输、信息处理等方面的应用。
六、实验结论1. 解码仪能够将输入的数字信号转换为模拟信号，具有较好的信号处理性能。
2. 解码仪在数据传输、信息处理等领域具有广泛的应用前景。
多媒体信息处理与传输一、课程说明课程编号：090375Z10课程名称：多媒体信息处理与传输/ Multimedia Information Processing and Transmission课程类别：专业教育课程（专业选修课）学时/学分：32/2先修课程：计算机与程序设计语言基础，信息论与编码，计算机网络原理适用专业：电子信息工程教材、教学参考书：[1] 蔡安妮,等. 多媒体通信技术基础(第三版). 北京：电子工业出版社，2012.[2] 王汝言. 多媒体通信技术. 西安：西安电子科技大学出版社，2014[3] 朱志祥,等. IP网络多媒体通信技术及应用. 西安：西安电子科技大学出版社，2007二、课程设置的目的与意义本课程是面向电子信息工程专业的高年级本科生开设的一门专业课，主要目的是让学生掌握多媒体信息处理与传输的基础知识与关键技术，使他们能够从系统或整体的角度深入理解所学的多方面专业知识与技术在现实世界中的综合应用，同时扩大专业知识面、培养一定的自主探索新技术的能力。
现代信息系统大部分都需要综合处理图文声像等多媒体信息，现代通信业务也正朝着多媒体业务的方向发展，多媒体化、智能化、网络化是现代电子设备的必然发展趋势。
多媒体通信技术是音视频处理技术、计算机技术与网络通信技术有机结合的产物，涉及到的理论与技术比较广。
通过本课程的学习，学生不仅能进一步加深对已学过的多门专业基础课的认识，而且还能开阔视野、扩大知识面，学习到多媒体通信技术研究与应用开发的一些新理论与新技术，有助于培养开放思维和创新精神，从而增强对时代发展和未来工作的适应能力。
三、课程的基本要求知识：理解多媒体相关的基本概念，掌握多媒体信息处理的基础知识；理解多媒体信息传输过程中可能存在的问题及其解决办法；了解多媒体通信的数据压缩技术、网络技术、同步技术和流媒体技术的基本原理；了解多媒体通信系统设计应遵循的主要标准、典型应用系统的结构及工作原理。

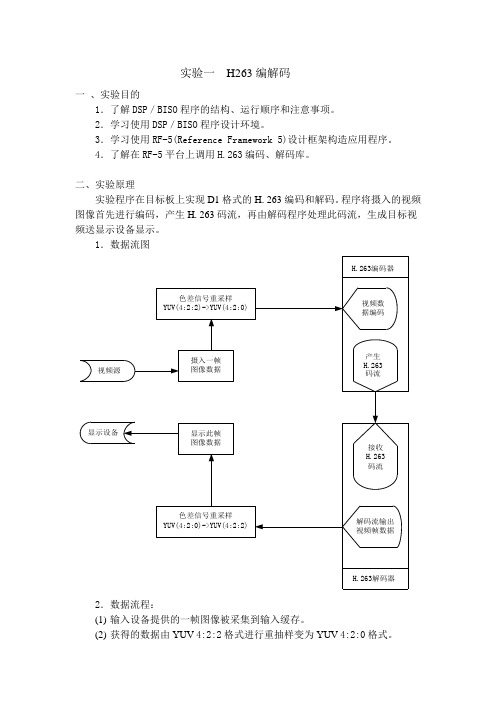

实验一H263编解码一、实验目的1．了解DSP／BISO程序的结构、运行顺序和注意事项。
2．学习使用DSP／BISO程序设计环境。
3．学习使用RF-5(Reference Framework 5)设计框架构造应用程序。
4．了解在RF-5平台上调用H.263编码、解码库。
二、实验原理实验程序在目标板上实现D1格式的H.263编码和解码。
程序将摄入的视频图像首先进行编码，产生H.263码流，再由解码程序处理此码流，生成目标视频送显示设备显示。
1．数据流图2．数据流程：(1)输入设备提供的一帧图像被采集到输入缓存。
(2)获得的数据由YUV 4:2:2格式进行重抽样变为YUV 4:2:0格式。
(3)提供图像数据给H.263编码库程序。
(4)H.263编码程序完成对输入帧的编码。
(5)H.263编码程序输出编码码流。
(6)产生的编码码流被传输到H.263解码模块。
(7)H.263解码模块解码传入的码流，输出解码的一帧图像。
(8)解码模块解码产生的图像经过重新抽样由YUV 4:2:2格式变为YUV4:2:2格式。
(9)显示设备显示输出的图像。
三、实验仪器微型计算机，TMS320系列DSP实验箱四、实验内容1、熟悉试验箱2、程序设计(1)实验程序采用RF-5来整合H.263的编码、解码库。
程序使用了三个任务模块。
在进入DSP／BISO的调度程序之前，程序初始化了多个要使用的模块。
包括：①处理器和系统板的初始化，②RF-5模块的初始化，③建立摄入和显示通道，④建立编码解码运算实例。
(2)在完成初始化工作之后,系统进入DSP／BISO调度程序管理下的三个任务系统。
三个任务通过RF-5的SCOM模块互相发送消息。
①输入任务：输入任务从输入设备驱动程序获得视频图像，②处理任务：处理任务对图像数据进行编码，传送编码码流到解码模块，解码图像后传输到输出模块。
③输出任务：输出任务将图像显示在显示设备上。
五、预习和实验报告要求1.预习课本有关内容。
视频传输原理视频传输是指将视频信号从一个地方传输到另一个地方的过程。
视频传输原理涉及到信号的采集、编码、传输和解码等多个环节，是实现视频通信的基础。
本文将从视频信号的采集、编码、传输和解码等方面进行介绍，帮助读者深入了解视频传输的原理。
首先，视频信号的采集是视频传输的第一步。
视频信号可以通过摄像头、摄像机等设备进行采集，将现实世界中的图像转换成电信号。
采集到的视频信号经过模拟/数字转换器转换成数字信号，以便后续的数字处理和传输。
接下来是视频信号的编码。
在视频编码过程中，视频信号会经过压缩处理，以减小数据量，提高传输效率。
常见的视频编码标准包括MPEG-2、MPEG-4、H.264等。
这些编码标准通过采用不同的压缩算法，实现对视频信号的高效压缩，从而减小数据量，保证视频传输的流畅性和清晰度。
然后是视频信号的传输。
视频信号的传输可以通过有线或无线方式进行。
有线传输主要包括光纤传输和同轴电缆传输，无线传输则包括无线局域网、蓝牙、红外线等方式。
在传输过程中，视频信号会经过调制处理，将数字信号转换成适合传输的模拟信号或数字信号，以便在传输过程中保持信号的稳定性和可靠性。
最后是视频信号的解码。
接收端会对传输过来的视频信号进行解码处理，将压缩的视频信号还原成原始的视频数据。
解码过程中需要使用与编码相对应的解码算法，以确保视频信号的质量和清晰度。
解码后的视频信号可以通过显示器、投影仪等设备进行显示，让用户观看到高质量的视频画面。
综上所述，视频传输原理涉及到视频信号的采集、编码、传输和解码等多个环节。
通过对这些环节的深入了解，可以更好地理解视频传输的工作原理，为视频通信技术的发展和应用提供理论支持。
希望本文能够帮助读者对视频传输原理有更深入的认识。
实验十二多天线一、实验目标本实验主要是利用LabVIEW软件和USRP硬件来搭建 2x2多输入多输出(MIMO)系统。
通过对多天线收发原理的掌握，编写出空时分组编码（STBC）的编解码程序，实现视频和图片的传输，从而加深对多天线技术相关内容的理解以及通信过程中的符号同步、帧同步、载波同步和信道估计等技术的认识。
二、实验介绍多输入多输出(MIMO)技术是无线通信领域的重大突破，它利用空间中增加的无线传输信道，在发送端和接收端采用多天线同时收发信号。
由于各发射天线同时发送的信号占用同一个频带，所以并未增加带宽，因而能够成倍的提高系统的容量和频谱利用率。
多输入和多输出既可以来自于多个数据流，也可以来自于一个数据流的多个版本，因此各种多天线技术都可以算作MIMO技术，如图1所示。
图1 MIMO技术分类1、STBC编码空时编码技术是一种建立在MIMO技术的基础上来提高系统性能的编码技术，最早源于Alamouti提出的基于两发射天线的空时发射分集方案，其实质上是将同一信息经过正交编码后从多根天线上发射出去，所形成的多路信号由于具有正交性，因此接收端就能够将这些多路独立的信号区分出来，只需要做简单的线性合并就可以得到满分集增益。
假设发送两个符号1x ，2x ，将其按（1）方式编码，经编码后的符号分别从两根天线上发送出去：在第一个发射周期里，分别从第一根天线和第二根天线上同时发送符号1x ，2x ；在第二个发射周期中，从第一根天线和第二根天线上同时发送符号2x *-，1x *，。
也就是说，x 的第一列表示第一时刻从不同天线发送出去的信号，x 的第一行表示从第一根天线在不同时刻发送出去的信号，依次类推。
1221x x x x x **⎡⎤-=⎢⎥⎣⎦（1） 2、STBC 接收本实验的空时分组译码方案是利用最大比值合并接收方法进行空时分组译码，其原理是：假设天线端发送的数据a,b ；经过空时分组编码后为：-[]a b x b a **= （2）假设估计出的信道参数矩阵为：11122122[]h h h h h = （3）ijh 表示第i 根接收天线收到第j 根发送天线数据的传输信道参数。
一、实验背景随着信息技术的飞速发展，多媒体技术已成为现代生活中不可或缺的一部分。
多媒体技术是将文本、图像、音频、视频等多种信息载体集成在一起，通过计算机技术进行处理、存储、传输和展示的一种技术。
为了更好地理解和掌握多媒体技术，我们开展了此次实验。
二、实验目的1. 了解多媒体技术的基本概念和组成要素；2. 掌握多媒体制作工具的使用方法；3. 熟悉多媒体文件格式及其特点；4. 学会使用多媒体技术进行简单的多媒体作品制作。
三、实验内容1. 多媒体制作工具的使用（1）文字处理软件（如Microsoft Word）实验步骤：① 打开Microsoft Word，创建一个新的文档；② 输入文字内容，设置字体、字号、颜色等格式；③ 添加图片、表格等元素，调整其位置和大小；④ 保存文档。
（2）图像处理软件（如Photoshop）实验步骤：① 打开Photoshop，创建一个新的图像文件；② 使用各种工具对图像进行编辑，如调整亮度、对比度、色彩饱和度等；③ 使用图层功能对图像进行合成；④ 保存图像文件。
（3）音频处理软件（如Audacity）实验步骤：① 打开Audacity，导入音频文件；② 使用各种工具对音频进行编辑，如剪切、复制、粘贴、添加效果等；③ 保存音频文件。
（4）视频处理软件（如Adobe Premiere Pro）实验步骤：① 打开Adobe Premiere Pro，导入视频文件；② 使用各种工具对视频进行剪辑、调整画面、添加转场效果等；③ 保存视频文件。
2. 多媒体文件格式及特点（1）文本格式：如TXT、DOC等，适用于文字内容的存储和传输；（2）图像格式：如JPG、PNG等，适用于图像内容的存储和传输；（3）音频格式：如MP3、WAV等，适用于音频内容的存储和传输；（4）视频格式：如AVI、MP4等，适用于视频内容的存储和传输。
3. 多媒体作品制作（1）设计多媒体作品主题和内容；（2）根据主题选择合适的制作工具；（3）收集和整理所需素材；（4）按照设计要求进行多媒体作品制作；（5）对作品进行测试和修改，直至达到预期效果。

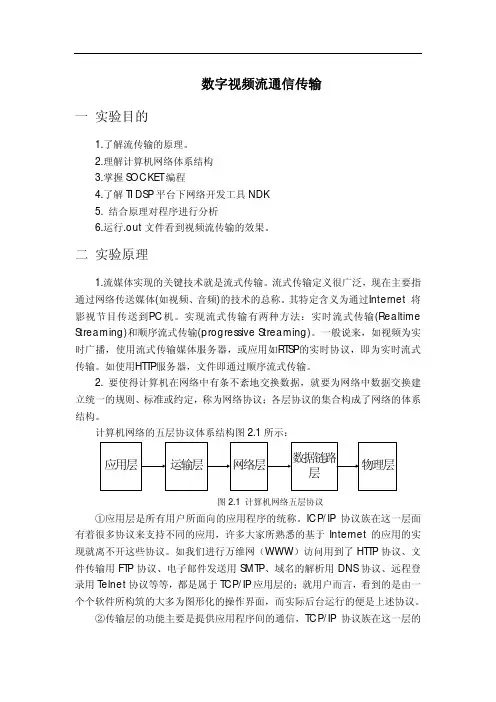

数字视频流通信传输一 实验目的1.了解流传输的原理。
2.理解计算机网络体系结构3.掌握SOCKET编程4.了解TI DSP平台下网络开发工具NDK5. 结合原理对程序进行分析6.运行.out文件看到视频流传输的效果。
二 实验原理1.流媒体实现的关键技术就是流式传输。
流式传输定义很广泛，现在主要指通过网络传送媒体(如视频、音频)的技术的总称。
其特定含义为通过Internet 将影视节目传送到PC机。
实现流式传输有两种方法：实时流式传输(Realtime Streaming)和顺序流式传输(progressive Streaming)。
一般说来，如视频为实时广播，使用流式传输媒体服务器，或应用如RTSP的实时协议，即为实时流式传输。
如使用HTTP服务器，文件即通过顺序流式传输。
2. 要使得计算机在网络中有条不紊地交换数据，就要为网络中数据交换建立统一的规则、标准或约定，称为网络协议；各层协议的集合构成了网络的体系结构。
计算机网络的五层协议体系结构图2.1所示：图2.1 计算机网络五层协议①应用层是所有用户所面向的应用程序的统称。
ICP/IP协议族在这一层面有着很多协议来支持不同的应用，许多大家所熟悉的基于Internet的应用的实现就离不开这些协议。
如我们进行万维网（WWW）访问用到了HTTP协议、文件传输用FTP协议、电子邮件发送用SMTP、域名的解析用DNS协议、远程登录用Telnet协议等等，都是属于TCP/IP应用层的；就用户而言，看到的是由一个个软件所构筑的大多为图形化的操作界面，而实际后台运行的便是上述协议。
②传输层的功能主要是提供应用程序间的通信，TCP/IP协议族在这一层的协议有TCP和UDP。
③网络层是TCP/IP协议族中非常关键的一层，主要定义了IP地址格式，从而能够使得不同应用类型的数据在Internet上通畅地传输，IP协议就是一个网络层协议。
④网络接口层是TCP/IP软件的最低层，负责接收IP数据包并通过网络发送之，或者从网络上接收物理帧，抽出IP数据报，交给IP层。
3G车载视频传输模块的设计与实现蒋伊乐;张江鑫;颜晓永【摘要】由于车辆监控领域对于数据传输的要求越来越高，该文设计了3G车载视频传输模块，给出了系统的硬件和软件设计。
硬件部分重点阐述了视频采集、3G传输等部分的设计。
软件部分介绍了U6100模块的驱动设计，3G网络接入程序设计和视频传输程序设计。
最后，通过对RTP数据包的分析和对客户端视频的观察，证明了本设计取得了很好的效果。
%Due to the vehicle monitoring field need higher demanding for data transmission. This paper designs ta 3G vehicle video transmission module and introduces the design of hardware and software of the system. The hardware part focuses on the design of video capture and 3G transmission part. The software part introduces the driven design of the U6100 module, as well as the design of the 3G network access and the video transmission. Finally, through the RTP packetanalysis and the client's video to prove that the design has achieved good results.【期刊名称】《电子设计工程》【年(卷),期】2015(000)009【总页数】4页(P131-134)【关键词】车载终端;视频传输;3G无线网络;U6100【作者】蒋伊乐;张江鑫;颜晓永【作者单位】浙江工业大学省通信网技术应用研究重点实验室，浙江杭州310023;浙江工业大学省通信网技术应用研究重点实验室，浙江杭州 310023;浙江工业大学省通信网技术应用研究重点实验室，浙江杭州 310023【正文语种】中文【中图分类】TN919由于3G无线网络技术和嵌入式技术的不断发展，推动了视频监控领域的迅速发展，尤其是在汽车监控领域。
浅析多媒体视频信息处理的探究【摘要】多媒体在教学中的影响越来越大，本文在计算机多媒体技术的基础上分析了视频技术的基本原理，以及介绍了相关的问题，为广大搞计算机多媒体技术的教师给予了相关困难的解答。
【关键词】多媒体视频现代科学技术的飞速发展，使人类社会进入了信息时代。
计算机技术在当今教育领域中的应用，是教育现代化的一个重要标志。
多媒体技术运用多种现代化手段对信息进行加工处理，显示与重放，模拟、仿真与动画技术的应用可以使一些在普通条件下无法实现或无法观察到的过程与现象生动而形象地显示出来，可大大增强人们对抽象事物与过程的理解与感受。
交互式多媒体技术将图、文、声、像融为一体，可以达到在短时间内获取大量知识信息的效果。
视频信息与图像信息、音频信息一样，是多媒体信息的重要组成部分，是多媒体技术研究的重要内容。
视频信息是连续变化的影像。
是多媒体技术最复杂的处理对象。
视频通常指实际场景的动态演示，例如电影、电视、摄像资料等。
1.视频视频信号是指活动的、连续的图像序列。
在视频中，一幅图像称为一帧，是构成视频信息的最基本单位。
在空间、时间上互相关联的图像序列（帧序列）连续起来，就是动态视频图像。
在多媒体技术中，视频处理一般是指借助于一系列相关的硬件（如视频卡）和软件，在计算机上对输入的视频信号进行接收、采集、传输、压缩、存储、编辑、显示、回放等多种处理。
计算机要处理视频信息，首先要解决的是将模拟视频信号转为数字视频信号。
计算机需要对输入的模拟视频信息进行采样和量化，并经过编码使其变成数字化图像。
图像采样就是将二维空间上模拟的连续亮度（即灰度）或色彩信息转化为一系列有限的离散数值来表示。
由于图像是一种二维信息，所以具体的做法就是对连续图像在水平方向和垂直方向等间隔的分割成矩形网状结构，所形成的矩形微小区域，称之为像素。
被分割的图像若水平方向有m个间隔，垂直方向有n个间隔，则一幅视频画面就被表示成mxn个像素构成的离散像素的集合。
序号：82学生实验报告课程名称：多媒体信息基础选课课号：学生所在学院：年级/专业/班：学生姓名：学号：实验总成绩：任课教师：实验中心名称：信息科学与技术教学部实验一 MPC系统配置设计姓名：学号：实验时间：成绩：一、实验目的：1、掌握MPC硬件系统的构成 2、掌握MPC软件系统的构成 3、掌握多媒体计算机的各个部件的功能协调配置二、实验内容：a) 说明设计主题、思路、实现的策略、设计分析；b) 按照教程上所讲的计算机各个部件的特征、实现功能，在网络上找出对应的部件和软件;c) 根据比较分析各个部件及软件，组合成一套完整的多媒体计算机系统。
操三、作步骤：第一步 MPC硬件信息搜索第二步 MPC软件信息搜索第三步功能比较分析第四步硬件配置设计第五步软件配置设计第六步配置设计的功能说明MPC硬件配置表（低端）配置设计说明（一）：这种配置算是很低端了，但是也高于书上的MPC 4.0标准。
3000多一点就能买到。
这个配置能支持CD DVD的读取与刻录，麦克风音频的输入。
硬件上能支持硬解高清，cpu也能支持一般的视频编辑，而文字，图片，音频文件编辑更不在话下。
由于是低端就没考虑扫描仪，电视卡之类的设备。
多媒体的获取重要靠互联网。
MPC软件配置表(低端)配置设计说明（二）：主要考虑易用性，注重于多媒体文件的回放和软件的执行流畅度，编辑功能不强。
MPC硬件配置表(高端)配置设计说明（三）：在满足多媒体信息的一般处理能力的基础上，能够支持超级动画、电视电影特技处理；突出支持多媒体信息的处理速度和；突出支持多媒体信息时显示的层次感支持快速处理多媒体信息时的动能供给；突出支持处理多媒体信息是的良好散热性。
MPC软件配置表(高端)配置设计说明（四）：为处理各种多媒体对象提供较全面、完整的功能；为处理后的各种多媒体结果提供尽可能完美的展现平台。
设计者：实验二PowerPoint 处理多媒体姓名：学号：实验时间：成绩：一、实验目的：合理地在幻灯片中插入和播放动画和多媒体视频文件，通过训练掌握PowerPoint XP处理动画和视频方面的几项基本技术。
音视频信息的处理技术研究与应用音视频信息处理技术在当今社会中应用非常广泛。
从生活中的音乐、电影、电视，到商业领域中的广告、展示、教育，都离不开音视频的应用。
本文将分别从音频和视频两个方面探讨音视频信息处理技术的研究和应用。
一、音频信息处理技术研究与应用音频信息处理技术是将音频数据进行数字化处理，使其更加符合人类听觉系统的特性。
这种技术被广泛应用于数字音频制作、音频压缩、语音识别、音频增强等领域。
在数字音频制作方面，音频信息处理技术可将录制的音频进行数码化处理，同时对不同的音频信号进行采样、量化、编码、压缩等操作，从而得到高质量的数字音频文件，以达到音乐制作、广播制作、电影制作等各类媒体的音频要求。
与此同时，音频信息处理技术也广泛应用于语音识别领域。
随着智能手机、车载导航等设备的越来越普及，语音识别已成为生活中不可或缺的一部分。
音频信息处理技术通过对语音信号的预处理、分帧、特征提取等操作，可实现高效准确的语音识别。
这种技术经常应用于智能语音助手，汽车语音导航等场景。
另外，音频信息处理技术也常被用于音频增强，例如在视频会议中，音频信息处理技术可通过去除噪音、回声等低质量效果，提高音频的清晰度和可懂度。
二、视频信息处理技术研究与应用视频信息处理技术是对视频数据进行数字化处理，通过对图像进行采样、量化、编码、压缩、修补等操作，使其符合人类视觉系统的特性，同时提高视频图像质量，实现较好的视觉效果。
这种技术被广泛应用于数字视频制作、视频编码、实时视频处理等领域。
在数字视频制作方面，视频信息处理技术可将录制的视频进行数码化处理，同时对视频信号进行采样、量化、编码、压缩等操作，从而得到高质量的数字视频文件，以达到电视剧、电影、广告、视频教育等领域的要求。
与此同时，视频信息处理技术也被广泛应用于视频编码方面。
视频编码技术可通过视频压缩技术，将视频数据压缩为更小的尺寸，从而减少存储空间和传输带宽。
此技术在视频通信、网络视频传输、移动视频应用等方面有广泛的应用和重要的意义。
信息论与编码实验报告一、实验目的信息论与编码是一门涉及信息的度量、传输和处理的学科，通过实验，旨在深入理解信息论的基本概念和编码原理，掌握常见的编码方法及其性能评估，提高对信息处理和通信系统的分析与设计能力。
二、实验原理（一）信息论基础信息熵是信息论中用于度量信息量的重要概念。
对于一个离散随机变量 X，其概率分布为 P(X) ＝｛p(x1)， p(x2)，， p(xn)｝，则信息熵H(X) 的定义为：H(X) ＝∑p(xi)log2(p(xi)）。
（二）编码原理1、无失真信源编码：通过去除信源中的冗余信息，实现用尽可能少的比特数来表示信源符号，常见的方法有香农编码、哈夫曼编码等。
2、有噪信道编码：为了提高信息在有噪声信道中传输的可靠性，通过添加冗余信息进行纠错编码，如线性分组码、卷积码等。
三、实验内容及步骤（一）信息熵的计算1、生成一个离散信源，例如信源符号集为{A, B, C, D}，对应的概率分布为{02, 03, 01, 04}。
2、根据信息熵的定义，使用编程语言计算该信源的信息熵。
（二）香农编码1、按照香农编码的步骤，首先计算信源符号的概率，并根据概率计算每个符号的编码长度。
2、确定编码值，生成香农编码表。
（三）哈夫曼编码1、构建哈夫曼树，根据信源符号的概率确定树的结构。
2、为每个信源符号分配编码，生成哈夫曼编码表。
（四）线性分组码1、选择一种线性分组码，如（7, 4）汉明码。
2、生成编码矩阵，对输入信息进行编码。
3、在接收端进行纠错译码。
四、实验结果与分析（一）信息熵计算结果对于上述生成的离散信源，计算得到的信息熵约为 184 比特/符号。
这表明该信源存在一定的不确定性，需要一定的信息量来准确描述。
（二）香农编码结果香农编码表如下：｜信源符号|概率|编码长度|编码值|｜｜｜｜｜｜A|02|232|00|｜B|03|174|10|｜C|01|332|110|｜D|04|132|111|香农编码的平均码长较长，编码效率相对较低。
一、实验目的本次实验旨在让学生掌握多媒体技术的基本原理和操作方法，提高学生运用多媒体技术进行信息处理和表达的能力，培养学生的创新思维和实践能力。
二、实验内容1. 多媒体技术基本原理（1）多媒体技术定义：多媒体技术是指将文字、图像、音频、视频等多种信息载体进行数字化处理，通过计算机进行集成、存储、传输、处理和展示的技术。
（2）多媒体技术特点：多样性、集成性、交互性、实时性。
（3）多媒体技术分类：多媒体处理技术、多媒体存储技术、多媒体传输技术、多媒体展示技术。
2. 多媒体制作软件操作（1）选择合适的多媒体制作软件，如Adobe Premiere、Adobe After Effects、Microsoft PowerPoint等。
（2）熟悉软件界面和功能，包括素材导入、剪辑、特效、动画、音频处理等。
（3）根据实验要求，设计并制作多媒体作品。
3. 多媒体作品展示与评价（1）展示制作完成的多媒体作品，包括视频、音频、PPT等形式。
（2）邀请同学和教师对作品进行评价，提出改进意见。
三、实验步骤1. 实验准备（1）提前安装好多媒体制作软件，如Adobe Premiere、Adobe After Effects、Microsoft PowerPoint等。
（2）收集相关素材，如图片、音频、视频等。
2. 实验实施（1）学习多媒体技术基本原理，了解多媒体制作软件的操作方法。
（2）根据实验要求，选择合适的素材，进行多媒体制作。
（3）在制作过程中，注意作品的整体布局、色彩搭配、动画效果等。
（4）制作完成后，对作品进行预览和调整，确保作品质量。
3. 实验总结（1）对实验过程中遇到的问题进行总结，分析原因，提出解决方案。
（2）对多媒体作品进行评价，找出优点和不足，为以后的学习和实践提供借鉴。
四、实验结果与分析1. 实验结果本次实验成功制作了一部多媒体作品，包括视频、音频、PPT等形式，展现了多媒体技术的魅力。
2. 实验分析（1）通过本次实验，掌握了多媒体技术的基本原理和操作方法，提高了运用多媒体技术进行信息处理和表达的能力。
多媒体技术实验报告内容一、实验目的本实验旨在通过学习多媒体技术的基本知识和实践操作，了解多媒体技术的基本原理及其在现实生活中的应用。
二、实验内容1.多媒体技术的基本原理多媒体技术是一种将文字、图形、声音、图像和视频等多种信息元素组合在一起，以达到表达和传达信息的目的的技术。
它主要包括多媒体数据的压缩、解压缩、存储、传输、展示等方面的内容。
在本次实验中，我们将通过学习和实践来熟悉多媒体技术的基本原理。
2.多媒体数据的压缩与解压缩多媒体数据一般具有较大的存储空间和传输带宽需求，因此需要进行压缩以节省资源和提高传输效率。
常用的多媒体数据压缩算法有JPEG、MPEG等。
在本次实验中，我们将学习和实践JPEG压缩算法的原理和操作方法，了解其在静态图像压缩方面的应用。
3.多媒体数据的存储与传输多媒体数据在存储和传输过程中需要遵循特定的格式和协议。
常用的多媒体数据存储格式有BMP、JPEG、AVI等，多媒体数据传输协议有HTTP、RTSP等。
在本次实验中，我们将学习并使用FFmpeg工具来实现多媒体数据的存储、编码和解码操作。
4.多媒体数据的展示与交互多媒体技术最终的目的是通过多种媒体元素的组合，实现信息的表达和传达。
在本次实验中，我们将学习并实践使用Python编程语言和OpenCV库来实现多媒体数据的展示与交互。
具体内容包括在图像上添加文字和图形元素，实现基本的图像处理功能，以及通过摄像头实现实时视频的捕捉和展示等。
三、实验步骤1.学习多媒体技术的基本原理和概念，理解多媒体数据的压缩、解压缩、存储和传输等方面的内容。
2. 学习JPEG压缩算法的原理和操作方法，并使用FFmpeg工具实现JPEG压缩和解压缩操作。
3.学习多媒体数据的存储格式和传输协议，了解各种常用的多媒体数据存储和传输方式。
4. 使用Python编程语言和OpenCV库，实现多媒体数据的展示与交互功能，包括图像的处理、文字和图形的添加以及实时视频的捕捉和展示等。
视频信息处理技术第一点：视频信息处理技术的基本原理与应用视频信息处理技术是指对视频信号进行处理和分析的一系列技术，其基本原理涉及到数字信号处理、图像处理、计算机视觉等多个领域。
视频信息处理技术在安防监控、智能交通、医疗诊断、娱乐媒体等多个领域有着广泛的应用。
在视频信息处理技术中，图像处理是一个核心环节，包括图像增强、图像去噪、图像分割、特征提取等多个步骤。
图像增强是指通过一系列算法提高图像的视觉效果，使其更清晰、易于分析；图像去噪则是通过滤波算法去除图像中的随机噪声，提高图像的质量；图像分割是将图像划分为多个区域，以便于后续的特征提取和分析；特征提取则是从图像中提取出对分析有用的信息，如边缘、角点、颜色等。
此外，视频信息处理技术还包括视频编码和解码技术，这是视频数据存储和传输的基础。
视频编码是将模拟视频信号转换为数字信号，通过压缩算法减少数据量，以便于存储和传输；视频解码则是编码的逆过程，将编码后的数据恢复为模拟视频信号。
第二点：我国视频信息处理技术的最新进展近年来，我国在视频信息处理技术领域取得了一系列重大进展，不仅在理论研究上有所突破，也在实际应用中取得了显著成效。
首先，在理论研究方面，我国科研团队在图像处理、计算机视觉等领域的研究成果在国际上具有重要影响力。
例如，我国科学家在深度学习算法的基础上，提出了一系列新的图像分割和识别算法，大大提高了视频信息处理的准确性和效率。
其次，在实际应用方面，我国视频信息处理技术在多个领域得到了广泛应用。
例如，在安防监控领域，我国研发的智能视频分析系统可以实时识别和追踪画面中的目标，有效提高安全防范能力；在智能交通领域，我国开发的视频处理技术可以实现对车辆行驶速度、行驶路线的实时检测和分析，为智能交通管理提供技术支持。
总的来说，我国视频信息处理技术的发展正处于快速上升期，不仅在技术上取得了突破，也在实际应用中发挥了重要作用。
未来，随着技术的进一步发展，我国视频信息处理技术将在更多领域发挥更大的作用。
实验三 TCP一、实验目的1、认识TCP 协议的相关内容；2、掌握TCP 模块的C 语言编程； 二、实验内容1、创建一个头文件，用C 语言实现TCP 模块所需的所有常量；2、完成TCP 首部的说明；最大报文段长度MSS(Maximum Segment Size)是TCP 报文段中的数据字段的最大长度。
MSS 告诉对方TCP ：“我的缓存所能接收的报文段的数据字段的最大长度是MSS 个字节。
”窗口扩大因子，用于长肥管道。
时间戳，可用于测量往返时延RTT 。
3、完成TCP 报文段的说明；图1 TCP 报文结构源端口和目的端口字段——各占2字节。
端口是传输层与应用层的服务接口。
传输层的复用和分用功能都要通过端口才能实现。
序号字段——占4字节。
TCP 连接中传送的数据流中的每一个字节都编上一个序号。
序号字段的值则指的是本报文段所发送的数据的第一个字节的序号。
确认号字段——占4字节，是期望收到对方的下一个报文段的数据的第一个字节的序号。
数据偏移——占4bit ，它指出TCP 报文段的数据起始处距离 CP 报文段的起始处有多远。
“数据偏移”的单位不是字节而是32bit 字（4字节为计算单位）。
保留字段——占6bit ，保留为今后使用，但目前应置为0。
紧急比特URG ——当URG ＝1时，表明紧急指针字段有效。
它告诉系统此报文段中有紧急数据，应尽快传送(相当于高优先级的数据)。
确认比特ACK ——只有当ACK ＝1时确认号字段才有效。
当ACK ＝0时，确认号无效。
复位比特RST(Reset) —— 当RST ＝1时，表明TCP 连接中出现严重差错URG 紧急数据 (一般不用) ACK 序号有效 立即提交数据 RST, SYN, FIN: 连接建立(建立和拆连)SYN ：是握手信号 FIN ：拆除连接接收方允许 的字节数对数据字节计数(并非对报文段计数!)（如由于主机崩溃或其他原因），必须释放连接，然后再重新建立运输连接。
同步比特SYN——同步比特SYN置为1，就表示这是一个连接请求或连接接受报文。
终止比特FIN(FINal)——用来释放一个连接。
当FIN＝1时，表明此报文段的发送端的数据已发送完毕，并要求释放运输连接。
窗口字段——占2字节。
窗口字段用来控制对方发送的数据量，单位为字节。
TCP连接的一端根据设置的缓存空间大小确定自己的接收窗口大小，然后通知对方以确定对方的发送窗口的上限。
检验和——占2字节。
检验和字段检验的范围包括首部和数据这两部分。
在计算检验和时，要在TCP报文段的前面加上12字节的伪首部。
紧急指针字段——占16bit。
紧急指针指出在本报文段中的紧急数据的最后一个字节的序号。
选项字段——长度可变。
TCP首部可以有多达40字节的可选信息，用于把附加信息传递给终点，或用来对齐其它选项。
填充字段——这是为了使整个首部长度是4字节的整数倍。
4、用C语言写出TCP有限状态机的实现函数。
TCP从建立到终止整个过程中，存在11中状态，TCP的有限状态机给出了TCP连接从一个状态转换到另一个状态的规则。
客户进程服务器进程非正常状体转换图2 TCP有限状态机三、实验过程1、TCP头文件：#ifndef _TCP_H#define _TCP_H#ifndef _GLOBAL_H#include "global.h"#endif#ifndef _MBUF_H#include "mbuf.h"#endif#ifndef _IFACE_H#include "iface.h"#endif#ifndef _INTERNET_H#include "internet.h"#endif#ifndef _IP_H#include "ip.h"#endif#ifndef _NETUSER_H#include "netuser.h"#endif#ifndef _TIMER_H#include "timer.h"#endif#define DEF_MSS 512 /* Default maximum segment size */#define DEF_WND 2048 /* Default receiver window */#define RTTCACHE 16 /* # of TCP round-trip-time cache entries */ #define DEF_RTT 5000 /* Initial guess at round trip time (5 sec) */#define MSL2 30 /* Guess at two maximum-segment lifetimes */ #define MIN_RTO 500L /* Minimum timeout, milliseconds */#define TCP_HDR_PAD 70 /* mbuf size to preallocate for headers */#define DEF_WSCALE 0 /* Our window scale option */#define geniss() ((int32)msclock() << 12) /* Increment clock at 4 MB/sec */ /* Number of consecutive duplicate acks to trigger fast recovery */#define TCPDUPACKS 3/* Round trip timing parameters */#define AGAIN 8 /* Average RTT gain = 1/8 */#define LAGAIN 3 /* Log2(AGAIN) */#define DGAIN 4 /* Mean deviation gain = 1/4 */#define LDGAIN 2 /* log2(DGAIN) */#define TCPLEN 20 /* Minimum Header length, bytes */#define TCP_MAXOPT 40 /* Largest option field, bytes */2、TCP首部struct TCP_header{unsigned short SPortAddru_char ver_ihl; // 版本(4 bits) + 首部长度(4 bits) == 8u_char tos; // 服务类型(Type of service)u_short tlen; // 总长(Total length)u_short identification; // 标识(Identification)u_short flags_fo; // 标志位(3 bits) + 段偏移量(Fragment offset) (13 bits)u_char ttl; // 存活时间(Time to live)u_char proto; // 协议(Protocol)u_short crc; // 首部校验和(Header checksum)ip_address saddr; // 源地址(Source address)ip_address daddr; // 目的地址(Destination address)u_int op_pad; // 选项与填充(Option + Padding)}ip_header;3、TCP报文段struct TCP_Segment{struct TCP_Header tcpHeader;uint16 source; /* Source port */uint16 dest; /* Destination port */int32 seq; /* Sequence number */int32 ack; /* Acknowledgment number */uint16 wnd; /* Receiver flow control window */uint16 checksum; /* Checksum */uint16 up; /* Urgent pointer */uint16 mss; /* Optional max seg size */uint8 wsopt; /* Optional window scale factor */uint32 tsval; /* Outbound timestamp */uint32 tsecr; /* Timestamp echo field */struct {unsigned int congest:1; /* Echoed IP congestion experienced bit */unsigned int urg:1;unsigned int ack:1;unsigned int psh:1;unsigned int rst:1;unsigned int syn:1;unsigned int fin:1;unsigned int mss:1; /* MSS option present */unsigned int wscale:1; /* Window scale option present */unsigned int tstamp:1; /* Timestamp option present */ tcpData;}};4、TCP有限状态机#include "global.h"#include "timer.h"#include "mbuf.h"#include "netuser.h"#include "internet.h"#include "tcp.h"#include "ip.h"voidtcp_output(tcb)register struct tcb *tcb;{struct mbuf *dbp; /* Header and data buffer pointers */struct tcp seg; /* Local working copy of header */uint16 ssize; /* Size of current segment being sent,* including SYN and FIN flags */uint16 dsize; /* Size of segment less SYN and FIN */int32 usable; /* Usable window */int32 sent; /* Sequence count (incl SYN/FIN) already* in the pipe but not yet acked */int32 rto; /* Retransmit timeout setting */if(tcb == NULL) return;switch(tcb->state){case TCP_LISTEN:case TCP_CLOSED:return; /* Don't send anything */}for(;;){memset(&seg,0,sizeof(seg));/* Compute data already in flight */sent = tcb->snd.ptr - tcb->snd.una;usable = min(tcb->snd.wnd,tcb->cwind);if(usable > sent) usable -= sent; /* Most common case */else if(usable == 0 && sent == 0) usable = 1; /* Closed window probe */else usable = 0; /* Window closed or shrunken */ssize = min(tcb->sndcnt - sent,usable);ssize = min(ssize,tcb->mss);if(!tcb->flags.force && sent != 0 && ssize < tcb->mss&& !(tcb->state == TCP_FINWAIT1 && ssize == tcb->sndcnt-sent)){ ssize = 0;}if(!tcb->flags.synack && !Tcp_syndata){if(tcb->snd.ptr == tcb->iss) ssize = min(1,ssize); /* Send only SYN */else ssize = 0; /* Don't send anything */}if(tcb->flags.force && tcb->snd.ptr != tcb->snd.nxt) ssize = 0;if(ssize == 0 && !tcb->flags.force)break; /* No need to send anything */tcb->flags.force = 0; /* Only one forced segment! */seg.source = tcb->conn.local.port;seg.dest = tcb->conn.remote.port;seg.flags.ack = 1; /* Every state except TCP_SYN_SENT */seg.flags.congest = tcb->flags.congest;if(tcb->state == TCP_SYN_SENT)seg.flags.ack = 0; /* Haven't seen anything yet */dsize = ssize;if(!tcb->flags.synack && tcb->snd.ptr == tcb->iss){/* Send SYN */ seg.flags.syn = 1;dsize--; /* SYN isn't really in snd queue *//* Also send MSS, wscale and tstamp (if OK) */seg.mss = Tcp_mss;seg.flags.mss = 1;seg.wsopt = DEF_WSCALE;seg.flags.wscale = 1;if(Tcp_tstamps){seg.flags.tstamp = 1;seg.tsval = msclock();}}if(ssize == 0) seg.seq = tcb->snd.nxt;else seg.seq = tcb->snd.ptr;tcb->last_ack_sent = seg.ack = tcb->rcv.nxt;if(seg.flags.syn || !tcb->flags.ws_ok) seg.wnd = tcb->rcv.wnd; else seg.wnd = tcb->rcv.wnd >> tcb->rcv.wind_scale;dbp = ambufw(TCP_HDR_PAD+dsize);dbp->data += TCP_HDR_PAD; /* Allow room for other hdrs */if(dsize != 0){int32 offset;offset = sent;if(!tcb->flags.synack && sent != 0) offset--;dbp->cnt = extract(tcb->sndq,(uint16)offset,dbp->data,dsize);if(dbp->cnt != dsize){/* We ran past the end of the send queue;*/ seg.flags.fin = 1;dsize--;}}if(dsize != 0 && sent + ssize == tcb->sndcnt) seg.flags.psh = 1;if(tcb->snd.ptr < tcb->snd.nxt)tcb->resent += min(tcb->snd.nxt - tcb->snd.ptr,ssize);tcb->snd.ptr += ssize;if(seq_gt(tcb->snd.ptr,tcb->snd.nxt)) tcb->snd.nxt = tcb->snd.ptr; if(tcb->flags.ts_ok && seg.flags.ack){seg.flags.tstamp = 1;seg.tsval = msclock();seg.tsecr = tcb->ts_recent;}/* Generate TCP header, compute checksum, and link in data */htontcp(&seg,&dbp,tcb->conn.local.address,tcb->conn.remote.address)if(ssize != 0){/* Set round trip timer. */rto = backoff(tcb->backoff) * (4 * tcb->mdev + tcb->srtt);set_timer(&tcb->timer,max(MIN_RTO,rto));if(!run_timer(&tcb->timer))start_timer(&tcb->timer);/* If round trip timer isn't running, start it */if(tcb->flags.ts_ok || !tcb->flags.rtt_run){tcb->flags.rtt_run = 1;tcb->rtt_time = msclock();tcb->rttseq = tcb->snd.ptr;tcb->rttack = tcb->snd.una;}}if(tcb->flags.retran) tcpRetransSegs++;else tcpOutSegs++;ip_send(tcb->conn.local.address,tcb->conn.remote.address,TCP_PTCL,tcb->tos,0,&dbp,len_p(dbp),0,0);}}四、实验小结通过本次实验，认识到自己对于理论知识学习的不足以，所以在以后的学习中继续努力。
