活塞压力计使用说明书

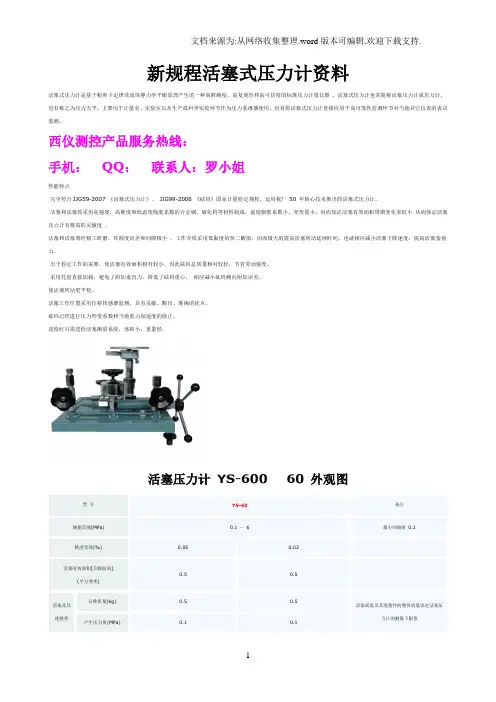

新规程活塞式压力计资料活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器 . 活塞式压力计也常简称活塞压力计或压力计，也有称之为压力天平，主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用，也有将活塞式压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。

西仪测控产品服务热线：手机：QQ：联系人：罗小姐性能特点完全符合JJG59-2007 《活塞式压力计》、JJG99-2006 《砝码》国家计量检定规程，运用我厂50 年核心技术推出的活塞式压力计。

活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小从而保证活塞压力计有极高的灵敏度。

活塞和活塞筒经精工研磨，其圆度误差和间隙极小，工作介质采用低黏度的癸二酸脂，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。

采用托盘直接加载，避免了附加垂直力，降低了砝码重心，相应减小砝码侧向附加误差。

使活塞转动更平稳。

活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

砝码已经进行压力形变系数和当地重力加速度的修正。

送检时只需送检活塞测量系统，体积小、重量轻。

活塞压力计YS-600 60 外观图型号YS-60 备注测量范围(MPa) 0.1 ～ 6 最小间隔值0.1精度等级(%) 0.05 0.02活塞有效面积[公称面积](平方厘米)0.5 0.5活塞及其连接件公称质量(kg) 0.5 0.5活塞底盘及其连接件的整体质量决定活塞压力计的测量下限值产生压力值(MPa) 0.1 0.1活塞、活塞筒材料合金钢或碳化钨【可选】碳化钨活塞工作位置指示方式标高指示板或专用指针式物位仪表【可选】专用指针式物位仪表压力发生系统手摇压力泵或柱塞式预压泵加调压器【可选】柱塞式预压泵加螺旋式调压器标配砝码公称质量(kg) 0.5 2.5 0.5 2.5需要增加砝码数量或需要非标砝码必须在订货时说明产生压力(MPa) 0.1 0.5 0.1 0.5标配数量(块) 4 11 4 11砝码材料常规材料或无磁材料【可选】无磁材料工作介质变压器油或变压器油与煤油的混合油20℃时运动黏度9～12mm2/s，酸值不大于0.05毫克KOH/克可代购工作介质接口连接型式螺纹连接其它连接型式可协议标配接口螺纹M20×1.5 其它连接螺纹须协议接口连接方式普通型或快速接头【可选】手旋式快速接头其它连接方式须协议标配接口数量 2 可增加，须协议电源若选配专用指针式物位仪表需～220V 50Hz电源～220V 50Hz总重量约(kg) 60 60型号YS-600 备注测量范围(MPa) 1 ～60 最小间隔值 1 精度等级(%) 0.05 0.02活塞有效面积[公称面积](平方厘米)0.1 0.1活塞及其连接件公称质量(kg) 1 1活塞底盘及其连接件的整体质量决定活塞压力计的测量下限值产生压力值(MPa) 1 1活塞、活塞筒材料碳化钨活塞工作位置指示方式专用指针式物位仪表压力发生系统柱塞式预压泵加螺旋式调压器标配公称质量(kg) 1 2 5 1 2 5 需要增加砝码数量或需要非标砝码必须在订货砝码产生压力(MPa) 1 2 5 1 2 5 时说明标配数量(块) 2 1 11 2 1 11砝码材料常规材料或无磁材料【可选】无磁材料癸二酸二(2-乙基己基)酯20℃时运动黏度20～25mm2/s，可代购工作介质工作介质酸值不大于0.05毫克KOH/克接口连接型式螺纹连接其它连接型式可协议标配接口螺纹M20×1.5 其它连接螺纹须协议接口连接方式普通型或快速接头【可选】手旋式快速接头其它连接方式须协议标配接口数量 2 可增加，须协议电源～220V 50Hz总重量约(kg) 90 90YS-6、YS-60、YS-600 型活塞压力计尺寸配套产品主要性能参数西安仪表厂 电话：-601手机：029-联系人：罗容。

一等标准活塞式压力计检定操作规程一：检定前准备工作1、启动空调，室温设臵为20℃，并根据实验室内实测相对湿度值，开启加湿器，控制室内相对湿度在45—75%之间。

2、被检一等标准活塞式压力计进行管路清洗、调装后灌充好工作介质，与DH型压力标准装臵正确连接，并臵于上述恒温下至少4个小时。

3、检查DH压力标准装臵各阀状态、传压介质油是否干净和充分，并将压力伺服器与伺服控制面板电源打开预热。

4、用标准水平仪进行被检压力计与标准压力计水平调整工作。

5、操作各阀与加压泵，进行导压管路排空作业。

6、准备好其它辅助设备（包括：一类一级、三级标准天平，二等工作砝码，千分表，秒表等）。

二：进行被检压力计的外观检查1、记录名称、器号、测量范围、准确度、制造厂家与出厂年月。

2、检查活塞压力计的承重盘、活塞筒应安装正确、配合良好，器号与专用砝码号一致。

3、用手拨转活塞，活塞应灵活旋转，不得有明显卡阻、频变现象。

其表面应光滑，无影响计量性能的锈点。

4、活塞、承重盘与专用砝码无砂眼和明显损伤。

三：进行承重盘平面对活塞轴线垂直度的检查1、将水平仪放于承重盘中心处，在不转动承重盘的情况下，将水平仪水平或转动90°摆放调整压力计水平调整螺钉，反复进行承重盘水平调整。

2、分别将水平仪放在0°或90°的位臵上，在每个位臵上将承重盘转动90°和180°，观察水平仪气泡位臵的偏移量不应超出计量检定规程对该指标的要求。

四：活塞转动延续时间的测量1、加压至被检压力计量程的50%，并使被检活塞处于工作平衡位臵。

2、以每10秒20转的初旋转速度顺时针转动活塞，并开始计时，至活塞完全停止时记录转动延续时间。

3、如此反复3次，其中须有两次的记录值满足检定规程对该项指标的要求。

五：活塞下降速度的测量1、加压至被检压力计的量程上限，并使被检活塞处于工作平衡位臵。

2、关闭活塞传压截至阀，并以每分钟60转的速度顺时针转动活塞承重盘与砝码。

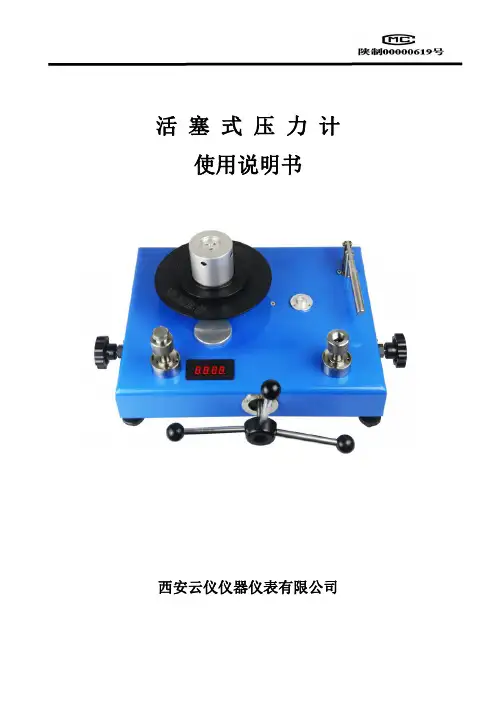

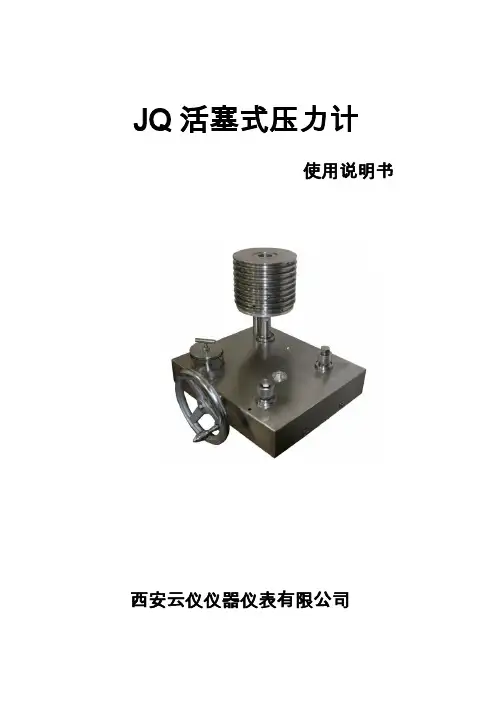

JQ活塞式压力计使用说明书西安云仪仪器仪表有限公司产品简介：JQ活塞式压力计是我公司第三代产品，此产品是在YS活塞式压力计和KY活塞式压力计的基础上取长补短研发而成，具有性价比高，皮实耐用，活塞系统有防断机构，大大减少了活塞杆因为操作不当而造成的损害，JQ活塞式压力计是真正为大批量计量而生产研发的最新代活塞式压力计。

性能特点：1、采用焊接式结构，不存在震动对气密性的影响，气密性非常好。

2、活塞杆采用特种碳化钨，不仅仅保证了活塞系统的硬度，还在最大程度上保证了活塞系统的韧性。

3、活塞式压力计采用保护杆结构，保护杆直径10.03毫米，保护筒直径10.06毫米，在活塞式压力计误操作和摇摆时，保护装置可以保护活塞杆不损坏，大大加强了活塞式压力计的实用性和便捷性。

（核心技术国内首创）4、活塞式压力计采用安装在活塞式压力计固定装置里，无需专用工具，方便客户安装，清洗。

5、活塞式压力计的位移系统采用变色指示灯指示，在活塞下限红灯亮，平衡位置时变指示灯颜色变为黄色，上限时为红色灯亮，一只变色指示灯即可实现这个功能（国内首创）。

6、活塞杆位移量从原来的3毫米改为现在的5毫米，活塞起降幅度更大，稳定时间更长，更适合批量生产计量实用。

7、台面采用不锈钢台面（0.02级），台面干净整洁，无额外的其他装置，方便后期维护。

8、活塞式压力计不再采用挂蓝结构而采用了地盘结构，单手放置砝码即可，更加方便。

9、JQ 活塞的一系列改进，都是为了实用性这一目标，在活塞系统的研发上，怎样好用还不容易坏，怎样放置砝码方便，希望这款活塞真正能让计量更便捷。

主要参数：测量范围和测量准确度：此活塞式压力计为油介质，本公司还有水介质活塞式压力计和气介质型 号 测 量 范 围(MPa)准 确 度JQ-0.6 0.04～0.6 ±0.05% ±0.02%±0.01%JQ-6 0.1～6 JQ-25 0.5～25 JQ-60 1～60 JQ-100 2～100活塞式压力计。

活塞压力计操作规程
一、使用前调整底座螺丝,使压力计处于水平位置,然后向油杯注入变压器或蓖麻油,油位最好达油杯深度的5／6。

二、将被检表与压力计校验接头接好,不得有渗漏,打开油杯进油阀,逆时针退回手轮,将油抽入活塞腔内,关闭进油阀。

三、根据被检仪表的刻度,在砝码盘上加相应的砝码,用手缓慢顺时针旋转手轮,直至砝码上升到刻度线,再用手轻轻转动砝码盘,转速约30转／分,此时被检表的指示值与砝码值之差即为被检表的误差。

每次加砝码后加压时,要用手轻轻转动托盘一次。

四、检定完毕后应先把油抽回,然后打开进油阀,关闭被检表阀门及砝码盘的阀门,取下砝码,当活塞上压力未降到零时,不准先取下砝码。

五、使用完毕一定要将手轮沿顺时针方向旋转到极限位置,砝码及托盘一定要擦干净,不得有任何东西附于上面。

六、压力计真空计在检定真空表时,应将砝码盘往下转180℃,使其处于水平位置,将真空泵上接头从空气输出接头换到抽真空接头上。

七、压力计真空计使用完毕应将剩余的空气(疏空)排掉,切断真空泵电源。

八、在仪器上装卸被检表时,不得一手狞住表,另一手板手轮(或丝杆)以免扭弯丝杆。

九、长期不使用时,在砝码及托盘上涂一层凡士林油防止绣蚀。

摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。

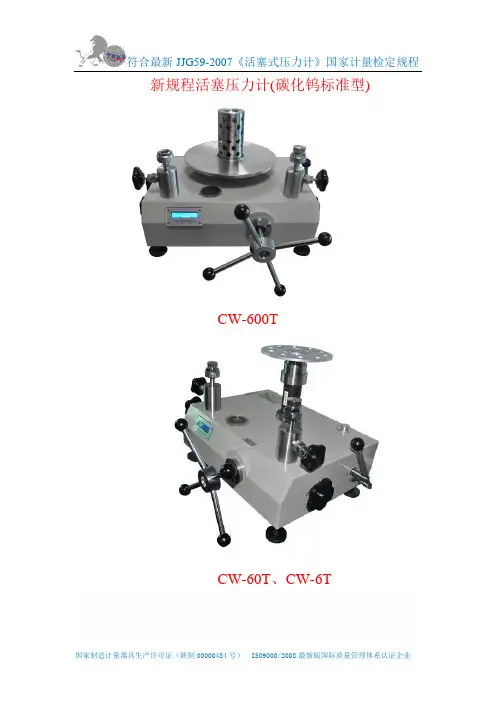

新规程活塞压力计(碳化钨标准型)CW-600TCW-60T、CW-6T性能特点●活塞在起始量程测量延续时间，各项指标完全符合JJG59-2007 《活塞式压力计》、JJG99-2006 《砝码》、国家计量检定规程。

● 活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

●两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。

由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即活塞压力计套子可作为压力泵或压力源独立使用。

●活塞工作位置采用一体式双排液晶数字光标（国内首创）显示的位移传感器监测，具有灵敏、醒目、准确的优点。

●砝码已经进行压力形变系数和当地重力加速度的修正。

●可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；可选配电机，使活塞由电机带动旋转。

●测量范围：名义标称测量范围与实际测量范围一致●活塞系统可以方便拿出送检（不用携带沉重的主机台）●可作为传递用检定活塞式压力计；也可高精度测试用。

可配kg砝码和Mpa砝码●加压系统先进，轻便耐用！柔弱女子即可轻松打压至100MPa●砝码采用挂篮结构，重心低，稳定性极好。

●同时检定两只被检表，采用快速压力接头，绝无漏油现象●每台均出具中国计量科学研究院或中国测试技术研究院《检定证书》主要技术指标型号：CW-6T 、CW-60T 、CW-250T、CW-600T 、CW-800T 、CW-1000T 、CW-1600T标称范围/测量范围：0.04 ～0.6MPa ； 0.1～6 MPa ； 0.5～25 Mpa；1～60 Mpa ；1～80Mpa ； 2～100 MPa ；2～160 Mpa；5～250 Mpa准确度：0.005级（±0.005% ）；0.01级（±0.01%）；0.02级（±0.02%）；0.05级（±0.05% ）功能：量传活塞压力计；检定压力计、压力表、压力变送器等。

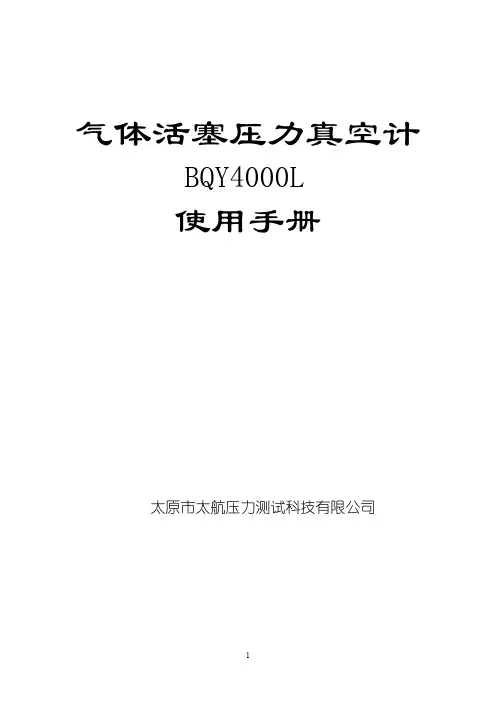

气体活塞压力真空计BQY4000L使用手册太原市太航压力测试科技有限公司气体活塞压力真空计使用说明书建议:气体活塞压力真空计是高精度的计量仪器,应由专业人员按本使用说明书中规定的步骤进行操作。

目录1 概述2 工作原理3 主要技术指标4 操作方法5 活塞清洗6 保养7仪器的配套设备1.概述气体活塞压力真空计是高精度压力标准器,用气体做工作介质,可精密地测量-0.1～0.4MPa之间的压力,是进行测量和校准表压和真空压力的精密仪器。

1.1 本活塞压力真空计的活塞杆材料是不锈钢，活塞筒材料是碳化钨。

从而保证活塞具有不锈、耐磨和使用寿命长的特点。

1.2 气体活塞压力真空计与用气体做工作介质，液体（变压器油）润滑活塞的压力真空计相比,气体活塞压力真空计除在下降速度技术指标上低于油润滑压力真空计外，在重复性、延续时间、灵敏度等技术指标上都远远优于液体活塞压力真空计。

1.3 该气体活塞压力真空计带有压力控制器,能够方便地控制所需的压力值。

1.4 该气体活塞压力真空计具有压力和真空为同一面积优点。

2.工作原理：活塞压力真空计工作原理是根据静力学平衡原理和帕斯卡定律，由加放在活塞上的已知作用力G－专用砝码产生的重力，与作用于已知活塞有效面积S上的被测压力P所产生的力相平衡。

其平衡方程式如下：G （M+M0）gP = --- ＝ ----------（Pa）S S式中：P --------- 被测压力值(Pa);G --------- 专用砝码产生的重力S --------- 活塞有效面积值(m2)M0 --------- 活塞杆本身质量值,包括0号砝码 ( kg );M --------- 专用砝码质量值(kg);g --------- 使用地点的重力加速度(m/s2);3.主要技术指标：3.1 测量范围： -100～400kPa;3.2 工作介质：氮气或纯净的空气;3.3 准确度：±0.05%;±0.02%;±0.01%;±0.005%3.4 储存和使用：储存温度:20±5℃环境温度:20±2℃(准确度±0.05%;±0.02%);20±1℃(准确度±0.01%;±0.005%)检定温度:20±2℃(准确度±0.05%);20±1℃准确度±0.02%);20±0.5℃(准确度±0.01%);20±0.2℃（准确度±0.005%)湿度RH：40%- 80%3.5 活塞有效面积：活塞组件有效面积范围（1.990～2.010）cm23.6 材料：活塞材料：不锈钢;碳化钨活塞筒材料：碳化钨;砝码材料：不锈钢;铝合金线膨胀系数：活塞杆：不锈钢：10.5×10-6碳化钨：4.5×10-6活塞筒：4.5×10-63.7 活塞下降速度：在全载荷下,以30～60 转/分的速度测定下降速度为 2.2mm/min;( 准确度±0.05%);下降速度为 1.8mm/min;( 准确度±0.02%);下降速度为 1.5mm/min;( 准确度±0.01%);下降速度为 1.2mm/min;( 准确度±0.005%);3.8 活塞的延续时间：活塞延续时间不小于：40s(准确度±0.05%)活塞延续时间不小于：1min(准确度±0.02%)活塞延续时间不小于：1min30s (准确度±0.01%)活塞延续时间不小于：2min(准确度±0.005%)3.9 活塞的灵敏度：在全载荷下测定灵敏度 0.05g;3.10专用砝码：专用砝码允许误差：±0.02%(准确度±0.05%);±0.008%(准确度±0.02%);±0.003%(准确度±0.01%);±0.001%(准确度±0.005%)(数据见证书);4 .操作方法：4.1 表压测量：4.1.1从仪器箱中取出压力真空计,放在清洁、平稳、牢固的工作台面上,将压力源连接到压力真空计底下控制器后面的压力口上,再把被检仪器与压力真空计上部表接口连接。

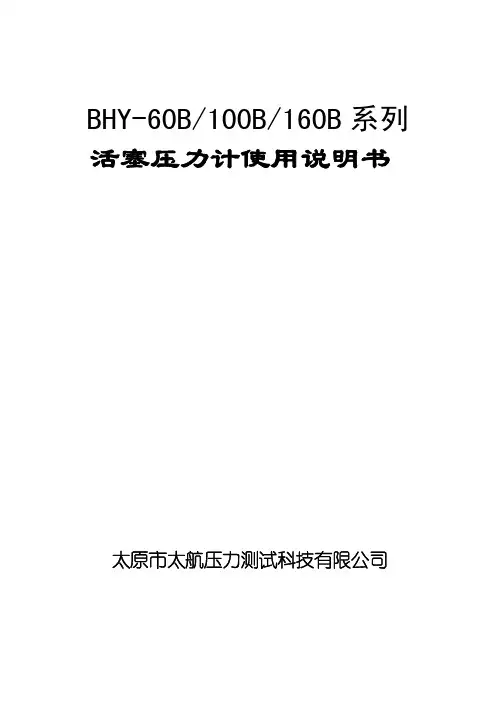

BHY-60B/100B/160B系列 活塞压力计使用说明书太原市太航压力测试科技有限公司提示：标准活塞压力计是压力计量精密设备，应由专业人员按照使用说明书进行操作。

严禁校验台在加压时超过量程的上限目录1 概述2 技术指标3 活塞部件示意图4 准备5 活塞操作步骤6 注意事项7 送检8 维修1.概述该系列活塞压力计是对传统活塞压力计进行改进。

与传统活塞压力计相比我们对活塞压力计的材料、工作方式以及密封材料等进行一系列的改进，提高了仪器的可靠性和使用寿命，使得活塞整体性能有了“质”的提高。

注：本活塞压力计符合JJG59-2007检定规程。

2.技术指标2.1 型 号： BHY-60B; BHY-100B; BHY-160B2.2 标称范围： 1～60MPa; 2～100MPa; 2～160MPa测量范围： 1～60MPa; 2～100MPa; 2～160MPa2.3 准 确 度：0.05级2.4工作温度：20±2℃2.5活塞下降速度：新制造的活塞在全负荷下1～60MPa≤1mm/min;2～100MPa ≤1mm/min;2～160MPa ≤1mm/min;2.6延续时间：1～60 MPa 1MPa负荷≥2min2～100MPa 2MPa负荷≥2min2～160MPa 2MPa负荷≥2min2.7工作介质：癸二酸二异辛脂（化学纯）;介质密度：916kg/m3;运动粘度：20～25mm2/s；2.8活塞特性：面积标称值：60MPa — 0.1cm2; 活塞杆长度：65 mm100MPa — 0.05cm2; 活塞杆长度： 65mm160MPa — 0.05cm2; 活塞杆长度： 65mm 活塞杆材料：碳化钨；活塞筒材料：碳化钨；弹性模量：E＝660GPa;泊 松 比：μ＝0.23；变形系数：60MPa：λ＝0.731×10-6 / MPa；100MPa/160 MPa：λ＝0.713×10-6 / MPa＝4.5×10-6℃－1;线膨胀系数：活塞筒/活塞杆：αc活塞杆直径：60MPa:ΦD=3.568mm;100MPa/160 MPa: Φ=2.522mm;活塞筒外径：ΦD＝24mm;2.9砝码部分专用砝码已按照当地重力加速度进行修正，因为使用了碳化钨材料，使用时不必按照砝码的编号顺序加载。

压力计使用说明书使用说明书一、产品介绍压力计是一种测量液体或气体压力的仪器，广泛应用于工业、医疗、科学研究等领域。

本产品采用高精度传感器和先进的数字技术，能够准确、稳定地测量压力，并将结果以数字显示方式输出。

二、产品特点1. 高精度：本产品采用先进的传感器技术，能够实现高精度的压力测量，保证测量结果的准确性。

2. 易操作：本产品使用简单方便，只需按照以下步骤进行操作即可。

3. 可靠性强：经过严格的质量控制和测试验证，确保产品具有良好的可靠性和稳定性。

4. 多功能：除了基本的压力测量功能外，本产品还具备报警、数据存储等附加功能，满足更多使用需求。

三、使用步骤1. 准备工作：确保产品电源充足，并检查传感器连接是否牢固。

2. 打开设备：按下电源开关，待屏幕亮起后即可进行操作。

3. 设置参数：根据测量要求，可通过菜单进行参数设置，包括单位选择、量程设定等。

4. 压力测量：将待测压力介质连接到压力计上，确保连接牢固。

a. 如果测量液体压力，请将压力计与压力源相连，确保无泄漏。

b. 如果测量气体压力，请将压力计与气源相连，并打开气源开关。

5. 结果显示：待压力稳定后，压力值将通过屏幕显示出来。

根据需要，可进行峰值保持、最小化显示等操作。

6. 结束使用：测量完成后，切勿突然拔除压力源。

先关闭压力源，然后再关闭电源开关。

四、注意事项1. 使用过程中，严禁将压力计超过量程范围以及使用在有爆炸危险的环境中。

2. 请勿撞击、摔落或强烈挤压压力计，以免损坏设备。

3. 使用完毕后，应将压力计置于干燥、通风处，防止受潮和积尘。

4. 定期校准：为保证测量结果的准确性，定期进行校准是必要的。

5. 若发现产品故障或异常，请及时停用，并联系售后服务中心。

五、维护保养1. 定期进行清洁：使用软布蘸取清水或酒精轻拭仪器表面，严禁使用有腐蚀性的溶剂清洗。

2. 定期更换电池：电池电量不足时，请及时更换新电池。

3. 定期校准：根据使用频率和要求，定期送厂家或指定维修点进行校准。

活塞压力计安全操作及保养规程活塞压力计是一种常见的测量压力的仪器，被广泛应用于工业、科研等领域。

在使用活塞压力计时，需要注意安全操作，并进行定期的保养，以确保其正常运行并延长其使用寿命。

本文将介绍活塞压力计的安全操作和保养规程，以便用户正确使用和维护活塞压力计。

安全操作规程在使用活塞压力计之前，用户需要对其进行检查，确保其完好无损，并按照以下规程进行安全操作。

1. 操作前的准备在使用活塞压力计之前，用户应该熟悉其结构和性能，同时检查仪器是否正常工作。

确保以下几点：•检查活塞压力计的连接是否正确，连接处没有漏气或松动；•检查活塞压力计的工作表面是否有损坏或变形；•检查活塞压力计的读数是否准确，可以用标准试压试验。

2. 操作中的注意事项在使用活塞压力计时，用户应该注意以下几点：•在加压时，按照活塞压力计的工作范围进行，避免超过最大工作压力；•在操作过程中，不要将活塞压力计换成其他仪器，防止误操作；•在读数时，应该光线充足、不反光，并按照读数范围进行。

•在使用活塞压力计时，需要按照压力单位进行读数，如kPa（千帕）,Mpa（兆帕）,psi等；•在使用活塞压力计时，不要使用超声波清洗仪器，防止损坏。

3. 操作后的注意事项在使用活塞压力计后，用户应该注意以下几点：•在完成测量后，应该缓慢放气并将活塞压力计放置于合适的地方进行储存；•不要将活塞压力计长期放在高温、潮湿或阳光下，防止仪器变形或损坏；•不要将活塞压力计放在振动或冲击的环境中，防止对仪器造成损坏。

保养规程为了延长活塞压力计的使用寿命，用户应该按照以下保养规程进行维护。

1. 定期清洗和校准在使用活塞压力计一段时间后，应该对其进行清洗和校准，防止仪器产生偏差。

在进行校准时，应该使用标准器进行校正。

2. 使用时注意避免碰撞在使用活塞压力计时，应该避免重物或其他仪器碰撞。

防止仪器外壳变形或损坏。

3. 保持仪器的干燥和清洁在使用完活塞压力计后，应该彻底清洗并保持其干燥。

以下为活塞式压力计使用方法，一起来看看吧。

1、活塞压力计应安装在便于操作、牢固无振动的工作台上，台面用坚固而富有弹性的材料制成。

2、新购置的活塞式压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。

待汽油全部挥发后，向校验器注入清洁的工作介质，并用手轮打压，反复几次，直到校验器与活塞连接口处无气泡渗出后，将活塞筒安装在校验器上，用手轮加压至活塞筒内充满介质，再把活塞杆表面涂上工作介质后插入活塞筒内，以确保活塞系统内没有空气存在。

3、压力计工作介质的选用非常重要。

应选择在量程范围内有效的流动性，压缩率小及没有腐蚀的工作介质。

一般可以选用变压器油、变压器油和煤油的混合液及药用蓖麻油。

使用前一定要对其介质的运动黏度及pH值进行测定，符合要求后方可使用。

具体要求见检定规程。

4、活塞式压力计在工作前一定要调好水平。

一具体做法是：用手轮打压，使活塞升到工作位置，将条形水准仪放在承重杆托盘的平面上，转动活塞分别在水平面0°、45°、90°及135°处反复调整至符合要求。

这实际上要求承重底盘平面与活塞中心线保持垂直，使砝码重力垂直作用在活塞有效面积上，二、三等级活塞式压力计的不垂直度不得超过5°。

5、活塞式压力计的工作位置不带限止器的活塞式压力计，活塞浸入活塞筒的位置，应为活塞全长的2/4～3/4；带有限止器的活塞不得触及限止器；带滑动轴承和带滚珠轴承的压力计，将活塞升至工作位置的指示线为活塞式压力计的工作位置。

6、当活塞升压至所需要的压力值时，活塞在工作位置上须按顺时针方向，以30～60r/min的初角速度旋转，并能保持在工作位置。

7、活塞式压力计的专用砝码要保持清洁。

使用时轻拿轻放。

加放砝码时，一定要保证砝码与砝码之间配合紧密。

否则，压力计工作时转动活塞容易将砝码甩出，误伤操作人员或损坏仪器设备。

8、活塞式压力计与专用砝码一定要按要求配套使用，因为压力计的活塞有效面积不同，与之配套专用砝码的质量也不同。

YS-6、60、250、600活塞式压力计说明书一、用途0.05级活塞式压力计（以下简称压力计）用于检定0.2级活塞式压力计及精密压力表。

二、工作原理与基本结构压力计的工作原理是基于活塞本身重量和加在活塞上的专用砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。

压力计系由检验泵和测量系统两部分组成。

见图。

检验泵部分包括手摇泵⑾、油杯⑼及两个阀⑹和⑺。

在阀⑹和⑺上装有两端锁母，用以连接被检验的精密压力表。

测量系统主要由一个经过精密研磨后具有精确截面的活塞，活塞直接承受底盘上的砝码重量。

1. 砝码2.指示板3.底座4.调整螺钉5.连接管部件6.7.8.阀9.油杯10.水平仪11.手摇泵12.手轮13.测量系统三、技术数据精确度等级基本误差限压力值在测量上限值的10%以下时压力值在测量上限值的10%到100%时0.05 测量上限值10%的±0.05%实际测量压力值的±0.05% YS-250、600活塞式压力计的承重杆（包括活塞头部）侵入工作液体中浮力为5.9g。

YS-6活塞式压力计，活塞底部与被校表中心液柱差H，表壳外距为；表壳外径，表壳外经为，其修正公式，式中为液柱差产生的压力，为变压器油的比重。

参数单位压力值0.6MPa 6MPa 25MPa 60MPa测量上限MPa 0.6 6 25 60测量下限MPa 0.04 0.1 0.5 1活塞公称面积cm² 1 0.5 0.2 0.1底盘及活塞公称质量kg 0.4 0.5 1 1产生的压力MPa 0.04 0.1 0.5 1专用砝码公称质量kg 0.1；0.5 0.5；2.5 1；5 1；5产生的压力MPa 0.01；0.05 0.1；0.5 0.5；2.5 1；5 数量个6；10 4；11 4；9 4；11两端锁母M20×1.5 M20×1.5 M20×1.5 M20×1.5 重量kg 35 65 85 95工作液体变压器油或变压器油与煤油的混合油20℃时运动粘度9~12m2/s,酸值不大于0.05毫安KOH/克癸二酸（2-乙基己基）酯20℃时运动粘度20-25m2/s，酸值不大于0.05毫克KOH/克四、验收与保管1.用户收到装箱压力计时，应先检查压力计箱是否完整；如有损伤，应立即查明原因。

活塞式压力计安全操作及保养规程活塞式压力计是一种广泛用于工业领域测量压力的仪器。

在使用过程中，正确的操作和保养可以有效地延长其使用寿命，同时降低使用过程中安全事故的发生概率。

本文将从保养、存放、校准、操作等方面介绍活塞式压力计的安全操作及保养规程，以帮助使用者更好地使用该仪器。

保养正确的保养对于活塞式压力计的使用寿命至关重要。

以下是一些常用的保养方法：1. 清洗在使用过程中，压力计容易受到灰尘和脏物的影响，因此需要定期进行清洗。

清洗时应用软布沾取少量清洁液，轻轻擦拭仪器外部，并注意不要让液体进入压力计内部。

2. 校准活塞式压力计在使用过程中会失去精度，因此需要进行定期校准。

校准前需要确保压力计处于稳定状态，并使用标准的校准装置进行调整。

3. 更换密封元件密封元件是活塞式压力计重要的组成部分。

如果密封元件损坏或老化，就可能影响到压力计的精度和使用寿命。

因此，定期更换密封元件是非常必要的。

存放存放是活塞式压力计保持精度和维护寿命的重要环节。

以下是一些存放时应注意的事项：1. 避免阳光直射活塞式压力计应存放在干燥、阴凉、通风的地方，避免阳光直射。

阳光会让压力计受热，影响其精度和使用寿命。

2. 避免震动存放时应避免压力计受到震动。

震动会影响仪表的精度和准确度，最终影响使用效果。

3. 避免过度压力存放时应避免过度压力，过度压力会使密封元件变形，从而影响到仪表的使用效果和性能。

校准正确的校准可以保证活塞式压力计的准确性和精度，以下是一些常用的校准方法：1. 标准压力法标准压力法是一种最常用的校准方法，可以使用标准气体或标准液体等，将其与要被校准的压力计接头连接，通过调整活塞位置来使压力计的指示值与标准值相等。

2. 气动平衡法气动平衡法是一种用于较高精度要求的仪表校准的方法。

该方法通过使用一个力平衡装置，来测量气压差异，以达到校准仪器的目的。

3. 比较法比较法是一种简单而有效的校准方法。

将被校准的压力计与一个已经校准好的压力计进行比较，同时通过调整活塞位置，使其指示读数与要比较的压力计相同。

活塞式压力计使用方法及注意事项摘要: 活塞压力计是利用流体静力平衡(即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量标准器。

它可以向精密压力表、压力变送器、差压变送器、压力传感器、压力信号发生器及数字压力计等仪表进行信号传递，具有量程宽、精度高、技术性能稳定和使用方便等特点。

一般由活塞系统、专用砝码、校验器组成。

活塞式压力计...活塞压力计是利用流体静力平衡(即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量标准器。

它可以向精密压力表、压力变送器、差压变送器、压力传感器、压力信号发生器及数字压力计等仪表进行信号传递，具有量程宽、精度高、技术性能稳定和使用方便等特点。

一般由活塞系统、专用砝码、校验器组成。

活塞式压力计常见类型按活塞有效面积的大小、力的作用部位及工作介质的不同，活塞压力计(图1-18)有以下几种类型。

a、按工作介质分为油压式和气体式油压式常用的工作液体有变压器油、药用蓖麻油、甘油加乙二醇混合液等。

常用的工作气体有空气、氨气等。

b、按活塞与活塞杆的结构和加载砝码方式分类负荷式活塞压力计、带增压器的活塞式压力计、可控间隙活塞压力计、带平衡装置的活塞式压力计。

活塞压力计计量性能的基本参数影响活塞压力计计量性能的基本参数有活塞有效面积、活塞下降速度和活塞转动延续时间。

a、活塞有效面积活塞有效面积是活塞压力计的仪器常数。

它的数值是活塞、承重底盘和砝码的合重力与活塞底部压力的比值。

b、活塞下降速度在规定压力下，流体从活塞间隙中泄漏所引起的活塞下降的速度。

如果下降速度太大，就无法使用活塞式压力计进行压力测量。

c、活塞转动延续时间在规定的起始速度条件下，活塞自由旋转的时间称为活塞转动延续时间。

在使用活塞式压力计时，假如活塞静止不动，则有静摩擦力减轻砝码重力；若活塞自由旋转，使活塞与活塞筒相对运动，尽可能消除它们之间直接接触而产生的机械摩擦，从而提高压力计量的准确度。

活塞式压力计使用注意事项一台合格的活塞压力计若操作不当，那么这台活塞压力计的准确度就不能得到保证．因此必须对活塞压力计进行正确地操作使用：一、正确使用活塞式压力计(1)对新购置的活塞压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。

清洗完毕．待汽油全部挥发后，注入清洁的工作介质(变压器油或药用蓖麻油)。

(2)活塞压力计应安置在便于操作，牢固无振动的工作台上，台面用坚固且富有弹性的材料制成。

除放置压力计和砝码外，台面上还应留有适当的空间方便记录和放置必要的工具。

(3)活塞压力计须用水准器进行调整，使承重盘平面处于水平位置，同时保证活塞杆的垂直度。

(4)活塞压力计使用时应缓慢升压和降压，如急速加，减压力．不仅会冲击活塞，面且会有危险。

特别是在活塞有负荷的情况下，用打开帅杯阀门进行减压，则更具危险，这种操作应当禁止。

(5)活塞上加、减砝码时，应轻拿轻放，上下砝码应人槽中。

若砝码偏心，不仅会引起测量误差，而且会加速活塞系统的磨损。

(6)使用活塞压力计时，应接顺时针方向以30～60r／mirl初速度转动砝码，并使承重盘底面对准限止器基面。

(7)压力计使用时环境温度要求：O. 05级、0．2级活塞压力计，使用温度为(20±5)℃。

(8)活塞压力计的检定周期最长为2年。

(9)活塞压力计不使用时，应用防尘罩罩好，以防止灰尘和异物落在仪器上。

二、活塞式压力计的日常维护1.应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。

2.快速接头和活塞缸下端O形圈较易损坏，、若发现泄漏应予以更换。

3.油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，造成预压泵失效。

这时应拧松预压泵进油接头，使空气随液体流出而流。

三、工作介质25MPa 以下为变压器油或变压器油与煤油的混合油20 ℃时运动粘度9 ~12 厘池酸值不大于0.05 毫克KOH/ 克。

25MPa 以上（含25MPa ）为癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度20 ~ 25 厘池，酸值不大于0.05 毫克KOH/ 克。

信捷压力计说明书一、用途YS-2.5、YS-6C型活塞式压力计（以下简称压力计）主要用作检验-0.1~0.25MPa至-0.1~0.6MPa范围内的0.16级、0.25级和0.4级精密压力表。

压力计精确度为0.05级，工作介质为气体。

二、工作原理与基本结构工作原理：活塞系统和加在活塞上砝码的重量作用在活塞有效面积上所产生的压力作为标准压力，通过管路的工作介质，将压力传递到精密压力表。

结构原理见图1，在压力计底座上有活寨系统、微调器和五个阀。

测量压力时，活寨系统应在图示位置，阀1的接嘴上接压缩空气源（YS-2.5型最大压力≥0.25MPa但超过0.4MPa时，应接减压装置；YS-6C 型最人压力≥0.6MPa）或手摇空气加压泵，气体进入微调器的波纹管中，然后通过阀3与被测精密压力表连通，通过阀4作用在活塞下端面上，通过阀5对油杯上表面施加压力，以润滑和密封活塞处。

管路快速接头（仪用于YS6C型）测量真空时，活塞系统应从前面绕水平轴转动1800并锁紧，阀1的接嘴上接真空泵或手摇真空泵，通过上述管路与被检精密真空表接通并作用在活塞上端面，此时应关闭阀5，打开油杯上盖与大气相通，以便得到零位。

仪器活塞系统中承重杆和滚花螺母重为0.051kg，取时先逆时针旋转滚花螺母，再用中指和食指反方向握紧滚花螺母，垂直瞬时用力向上滑动产生一个冲击力，从而带动承重杆一起拔下。

三，数据参数：略。

四，验收与保管1、用户收到装箱压力计时，应先检查压力计箱是否完整；如有损伤，应即查明原因。

2、开箱后，检查压力计外观是否完好，说明书、合格证书等是否齐全，并按装箱单核对，如有缺损，应即通知我厂。

3、压力计应贮藏在室内，其环境温度为+5~+35℃，相对湿度不大于80%；周围空气不应含有腐蚀压力计的有害杂质。

五、安装与使用1、压力计应放在便于操作的工作台上，利用调整螺钉校准水平，必须使气泡水平仪的气泡位于中间位置。

2、压力计的工作环境温度为20℃，周围空气不得含有腐蚀性气体。
