铁水脱硫工艺分析简况：近5年来铁水脱硫技术在我国发展很快，“铁水脱硫是转炉使用铁水炼钢不可缺少的工序”，这一点在我国得到了认同，先后增加了50多条（含在建）生产线，入炉铁水的脱硫比已经超过30％（有待核定，1998年仅为22％），目前大中型企业都有了不同型式的铁水预处理生产线，国内铁水预处理（脱硫）技术应用情况见表1表1 铁水预处理（脱硫）简况2 机械搅拌法（KR）、喷吹法脱硫比较1）机械搅拌法（KR）是成熟的生产工艺，日本绝大多数企业采用KR法脱硫，武钢已生产20多年，在消化引进技术的基础上有不少创新，生产技术水平和技术经济指标均较原设计有大幅度的提高，除脱硫铁水产量增长86.8％以外，还自行开发了无碳CaO基脱硫剂取代了CaC2，降低了生产成本。
脱硫处理前后铁水温降△t从过去的40-50℃减至28℃，脱硫效率ηs平均达92.5％，脱硫处理后［S］≤0.005%的罐次比率在98％以上，实际上［S］≤0.002%（ω）时的脱硫剂吨（CaO 基）耗量由8.5kg降至5.00kg以下，2001年脱硫剂平均耗量已降至3.78kg，目前兑入转炉经深脱硫的铁水硫含量平均值已达0.0027％，专用脱硫罐罐龄已达400次以上，主要消耗部件搅拌头使用次数平均已达500次，最多曾达631次，吨铁脱硫处理成本小于20元，铁损约为3％（原文是否有误待核定，是否为0.3％），KR法良好的动力学条件、脱硫效果好、粉剂成本低、无喷溅、无污染等优势使济钢、川威、昆钢、上钢一厂等厂相继采用。
2）喷吹法：八十年代初期我院开始研发用喷吹石灰粉法进行铁水脱硫技术并取得成功，石灰粉铁水脱硫技术先后在天钢等十几个厂应用，1998年我院先后又成功为宝钢设计引进了用混铁车进行铁水三脱复合喷吹技术、为本钢设计引进了“镁基”喷吹脱硫复合喷吹技术、2001年又为太钢设计引进了用铁水罐进行三脱复合喷吹技术以及单吹颗粒镁脱硫技术，喷吹法具有以下优点：●程序喷吹（复合、顺序）技术可以最大限度地利用多种粉剂发挥其在铁水预处理（脱硫）中效果。
KR法与喷吹法两种铁水脱硫工艺的比较赵炜①(南京钢铁股份有限公司，江苏南京210035)摘要：对单喷颗粒镁、复合喷吹、KR法三种脱硫工艺在脱硫率、回硫、温降、扒渣铁损、耗时、成本和对转炉冶炼影响及原材料设备要求进行比较，分析了各自优缺点，并对降低脱硫成本和不同条件下钢厂采用适宜的脱硫工艺提出建议。
关键词：脱硫工艺；技术设备；脱硫效果；温降；铁损；成本1 前言现代化炼钢厂的生产工艺流程是：高炉炼铁铁水———铁水预处理———顶底复合吹炼转炉—钢水炉外精炼———全连铸和热送热轧，而铁水脱硫是整个工艺路线中的重要环节。
铁水脱硫也是生产纯净钢和市场、企业发展的需要。
目前铁水脱硫工艺较为成熟的主要有KR法(机械搅拌法)和喷吹法两种，从两种工艺在实际生产中的应用效果来看，二者是互有长短。
为此，本文着重就两种工艺模式的发展、应用和运营成本作了比较。
2 KR法和喷吹法的工艺及特点所谓KR脱硫法，主是将浇铸耐火材料并经过烘烤的十字形搅拌头，插入有定量铁水的铁水罐中旋转使铁水产生漩涡。
脱硫剂在不断地搅拌过程中与铁水中的硫产生化学反应，达到脱硫的目的。
KR法优点是动力学条件优越，脱硫效果比较稳定，脱硫剂消耗较少，适应于低硫品种钢比例大、要求高的钢厂采用。
不足是，设备复杂，一次投资较大，脱硫铁水温降较大。
喷吹法，是利用惰性气体(N2或Ar)作载体将脱硫粉剂(如CaO，CaC2和Mg)由喷枪喷入铁水中，使喷吹气体、脱硫剂和铁水三者之间充分混合进行脱硫。
目前，以喷吹镁系脱硫剂为主要发展趋势，其优点是设备费用低，操作灵活，喷吹时间短，铁水温降小。
3 KR 法与喷吹法两种工艺的比较从铁水脱硫工艺倍受人们的重视以来，KR法与喷吹法技术一直处于发展之中，目前虽仍需完善，可也日趋于成熟，本文主要从以下几个方面对两种脱硫方法进行具体比对。
3．1 技术与设备喷吹法因其设备用量少、基建投入低、高效经济等诸多优势而处于脱硫技术的主要发展趋势之一，可在相当长的时间中国都是引进国外的技术和设备。

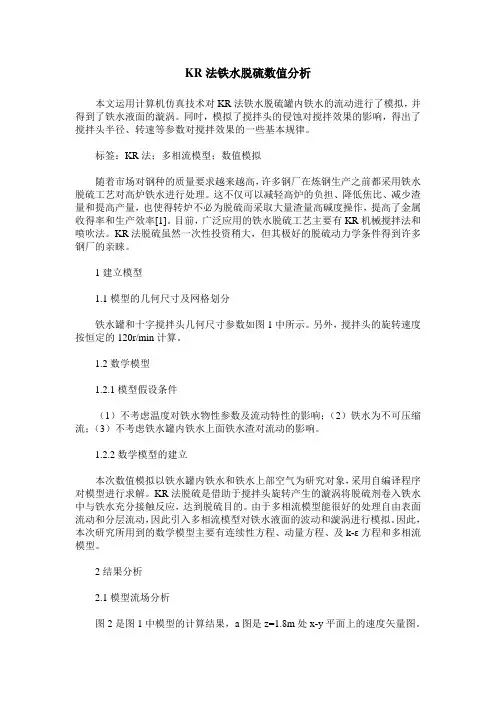

KR法铁水脱硫数值分析本文运用计算机仿真技术对KR法铁水脱硫罐内铁水的流动进行了模拟，并得到了铁水液面的漩涡。
同时，模拟了搅拌头的侵蚀对搅拌效果的影响，得出了搅拌头半径、转速等参数对搅拌效果的一些基本规律。
标签：KR法；多相流模型；数值模拟随着市场对钢种的质量要求越来越高，许多钢厂在炼钢生产之前都采用铁水脱硫工艺对高炉铁水进行处理。
这不仅可以减轻高炉的负担、降低焦比、减少渣量和提高产量，也使得转炉不必为脱硫而采取大量渣量高碱度操作，提高了金属收得率和生产效率[1]。
目前，广泛应用的铁水脱硫工艺主要有KR机械搅拌法和喷吹法。
KR法脱硫虽然一次性投资稍大，但其极好的脱硫动力学条件得到许多钢厂的亲睐。
1建立模型1.1模型的几何尺寸及网格划分铁水罐和十字搅拌头几何尺寸参数如图1中所示。
另外，搅拌头的旋转速度按恒定的120r/min计算。
1.2数学模型1.2.1模型假设条件（1）不考虑温度对铁水物性参数及流动特性的影响；（2）铁水为不可压缩流；（3）不考虑铁水罐内铁水上面铁水渣对流动的影响。
1.2.2数学模型的建立本次数值模拟以铁水罐内铁水和铁水上部空气为研究对象，采用自编译程序对模型进行求解。
KR法脱硫是借助于搅拌头旋转产生的漩涡将脱硫剂卷入铁水中与铁水充分接触反应，达到脱硫目的。
由于多相流模型能很好的处理自由表面流动和分层流动，因此引入多相流模型对铁水液面的波动和漩涡进行模拟。
因此，本次研究所用到的数学模型主要有连续性方程、动量方程、及k-ε方程和多相流模型。
2结果分析2.1模型流场分析图2是图1中模型的计算结果，a图是z=1.8m处x-y平面上的速度矢量图。
从a图中可以看出，十字搅拌头带动罐内铁水按逆时针方向旋转，搅拌头半径范围内速度较大，沿径向速度逐渐减小。
b图是x=0截面上的流速矢量图，由于搅拌头的旋转，铁水沿切向旋转的同时，铁水还往径向流动，遇到铁水罐罐壁处流动受阻，铁水流股分成上、下两个不同方向的流动，并各自形成回流。

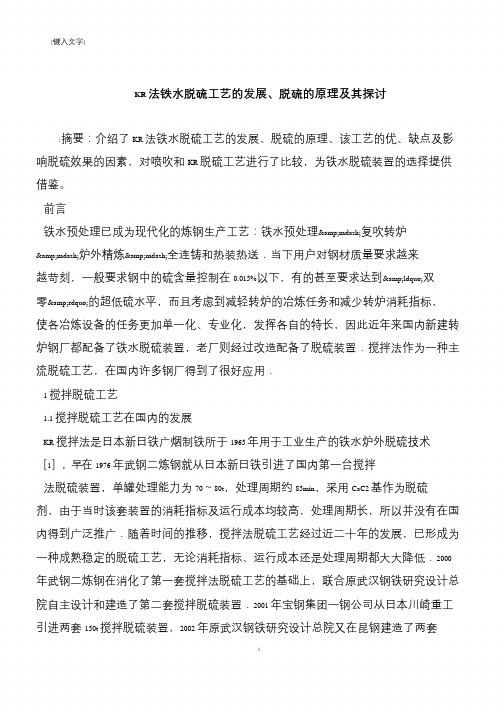

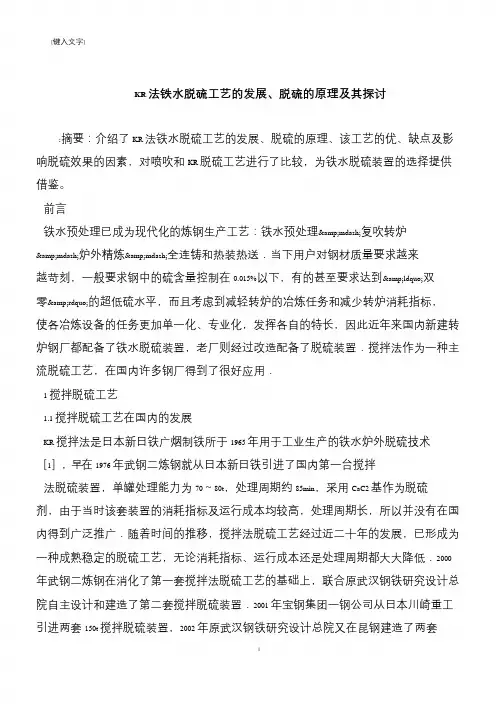

KR 法铁水脱硫工艺的发展、脱硫的原理及其探讨:摘要：介绍了KR 法铁水脱硫工艺的发展、脱硫的原理、该工艺的优、缺点及影响脱硫效果的因素，对喷吹和KR 脱硫工艺进行了比较，为铁水脱硫装置的选择提供借鉴。
前言铁水预处理已成为现代化的炼钢生产工艺：铁水预处理—复吹转炉—炉外精炼—全连铸和热装热送．当下用户对钢材质量要求越来越苛刻，一般要求钢中的硫含量控制在0.015%以下，有的甚至要求达到“双零”的超低硫水平，而且考虑到减轻转炉的冶炼任务和减少转炉消耗指标，使各冶炼设备的任务更加单一化、专业化，发挥各自的特长，因此近年来国内新建转炉钢厂都配备了铁水脱硫装置，老厂则经过改造配备了脱硫装置．搅拌法作为一种主流脱硫工艺，在国内许多钢厂得到了很好应用．1 搅拌脱硫工艺1.1 搅拌脱硫工艺在国内的发展KR 搅拌法是日本新日铁广烟制铁所于1965 年用于工业生产的铁水炉外脱硫技术［1］，早在1976 年武钢二炼钢就从日本新日铁引进了国内第一台搅拌法脱硫装置，单罐处理能力为70～80t，处理周期约85min，采用CaC2 基作为脱硫剂，由于当时该套装置的消耗指标及运行成本均较高，处理周期长，所以并没有在国内得到广泛推广．随着时间的推移，搅拌法脱硫工艺经过近二十年的发展，已形成为一种成熟稳定的脱硫工艺，无论消耗指标、运行成本还是处理周期都大大降低．2000 年武钢二炼钢在消化了第一套搅拌法脱硫工艺的基础上，联合原武汉钢铁研究设计总院自主设计和建造了第二套搅拌脱硫装置．2001 年宝钢集团一钢公司从日本川崎重工引进两套150t 搅拌脱硫装置，2002 年原武汉钢铁研究设计总院又在昆钢建造了两套55t 的搅拌脱硫装置，2003 年原上海冶金设计研究院在宝钢集团上钢三厂建造了两套40t 的搅拌脱硫装置．2007 年在武钢新二炼钢新建两套200t、马钢四炼钢新建两套300t 搅拌脱硫装置．韶钢新一钢工程在建两套130t 搅拌脱硫装置，这样在国内已形成了300t、200t、150t、130t、80t、55t、40t 的搅拌脱硫大、中、小系列。
对KR法与喷吹法两种铁水脱硫工艺的探讨阐述武钢二炼钢厂投产应用多年的铁水搅拌式脱硫(KR法)装置的概况,简要介绍了国内几家采用喷吹法的应用情况,对两种铁水脱硫工艺进行了分析。
关键词：KR法喷吹法铁水脱硫工艺铁水脱硫是实现现代化炼钢厂优化生产工艺流程即:铁水预处理——顶底复合吹炼转炉——钢水炉外精炼——全连铸和热送热轧的工艺路线的重要环节。
特别是在钢铁市场面临市场激烈竞争的形势下,用户对产品质量,品种的要求不断提高。
硫作为一种有害元素(特殊要求钢种除外),不仅对最终产品的内在质量和机械性能具有显著的影响,而且也增加转炉冶炼的负担和铸坯产生热裂的危险性。
因此,许多炼钢厂即使生产普通碳素钢,也要求入炉铁的含硫量＜0.020%。
又如德国某厂为我国北海油田酸性输气管生产的36×28.4mm的X65钢板,其平均含硫量为0.0008%(质量百分数,标准差为0.00015%。
这说明了铁水脱硫是生产纯净钢的需要,也是市场和企业发展的需要。
1 武钢二炼钢厂KR铁水脱硫装置概况武钢二炼钢厂KR铁水脱硫装置是70年代从新日铁株式会社引进的搅拌式铁水脱硫装置。
设备总重量为650t(不含铁水罐车及渣罐车),国外引进量为270t,占41.5%,其余为国内配套。
当时投资费用为1152万元,其中KR装置为780.86万元。
KR脱硫装置设计年处理量为47.5t,由于铁水进厂次数限制及运输线路的影响,年处理量较低,1990年实际处理量仅28.62万t。
1991年后,通过双罐脱硫改造及改进生产管理组织工作,使处理量逐年提高,到1998年脱硫处理量达到83.9万t,其它指标如脱硫剂耗量、耐材耗量及能耗等也逐年降低,作为脱硫装置的主要消耗部件——搅拌头的寿命已突破500次,单位铁水脱硫成本降为10.17元/t铁。
今年来,武钢二炼钢厂采用Cao+Mg作脱硫剂进行工业试验,也收到初步成效。
目前在国内,只有武钢二炼钢厂采用KR法进行铁水脱硫。
铁水预处理脱硫分析【摘要】铁水预处理是现代化炼钢厂的重要工序之一，其目的主要是降低铁水中的某些有害元素含量，为炼钢提供合格的铁水，而脱硫技术更是重中之重。
，采用铁水脱硫技术已成为钢铁企业质量水平的一个标志。
本文对铁水预处理脱硫技术及方法进行了阐述。
【关键词】铁水预处理脱硫剂的比较喷吹法1、铁水预处理发展概况西欧、日本早在20世纪60～70年代就在铁水脱硫预处理理论研究的基础上在工业上进行了应用。
国内武钢二炼钢1979年引进了日本新日铁的机械搅拌法(ＫＲ)铁水脱硫装置，北台，天钢，宣钢，冷水江，攀钢，酒钢等企业先后由国内自主开发了喷吹石灰、萤石的脱硫方法。
1985年宝钢一炼钢引进日本鱼雷罐车内喷吹石灰、萤石的脱硫装置。
武钢一炼钢开发的镁基混合喷吹工艺，1998年宝钢，鞍钢，包钢引进美国EMSⅡ公司镁基复合喷吹技术，本钢引进了霍戈文镁基复合喷吹法脱硫技术。
近几年我国铁水预处理有了强劲发展，随着钢产量从1996年1亿t发展到2004年的2.725亿t，近5年来全国共计建设了约80多套铁水脱硫预处理装置，处理能力近7000万t。
新建设的铁水脱硫预处理生产线使用的脱硫工艺主要有ＫＲ法和喷吹法，处理容器基本上为转炉铁水罐。
近几年来铁水脱硫预处理的发展还有以下特点：铁水脱硫每罐铁水容量从50ｔ(石钢等)到300ｔ(宝钢)不等。
脱硫剂主要为石灰和金属镁，既有以单独一种粉剂作脱硫剂的(如武钢一炼钢，邯钢三炼钢等)，也有以一种粉剂为基础的复合粉剂作脱硫剂的(如包钢，梅钢等)。
以金属镁作脱硫剂得到了大力发展，使用镁及镁基脱硫剂的生产线占到了80以上)。
大部分为引进国外先进的脱硫预处理工艺。
如日本的KR法，北美、西欧的镁基复合喷吹技术，乌克兰的单吹颗粒镁喷吹技术。
在工艺相似的情况下，引进技术来自不同的技术供应商。
如复合喷吹法既有美国ＥＳＭⅡ、加拿大DAN1ELICORUS(原霍戈文)、还有日本DIAMOND公司等。
我国在早期引进国外先进技术的基础上改进的自主知识产权开发技术也在发挥着作用。
常用脱硫剂种类及其反应特点，脱硫生产指标，KR法脱硫的生产工艺流程和脱硫的基本操作铁水预处理，炼钢生产中主要是指铁水在进入转炉之前的脱硫处理。
广义的铁水预处理是指包括对铁水脱硫、脱硅、脱磷的三脱处理，另外还有特殊铁水的预处理，如含V铁水的提V等。
铁水脱硫是二十世纪70年代发展起来的铁水处理工艺技术，它已成为现代钢铁企业优化工艺流程的重要组成部分。
铁水脱硫的主要优点如下:1.铁水中含有大量的硅、碳和锰等还原性的元素，在使用各种脱硫剂时，脱硫剂的烧损少，利用率高，有利于脱硫。
2.铁水中的碳、硅能大大提高铁水中硫的活度系数，改善脱硫的热力学条件，使硫较易脱致较低的水平。
3.铁水中含氧量较低，提高渣铁中硫的分配系数，有利于脱硫。
4.铁水处理温度低，使耐火材料及处理装置的寿命比较高。
5.铁水脱硫的费用低，如在高炉、转炉、炉外精炼装置中脱除一公斤硫，其费用分别是铁水脱硫的2.6、16.9和6.1倍。
6.铁水炉外脱硫的过程中铁水成份的变化，比炼钢或钢水炉外处理过程中钢水成份的变化对最终的钢种成份影响小。
采用铁水脱硫，不仅可以减轻高炉负担，降低焦比，减少渣量和提高生产率，也使转炉也不必为脱硫而采取大渣量高碱度操作，因为在转炉高氧化性炉渣条件下脱硫是相当困难的。
因此铁水脱硫已成为现代钢铁工业优化工艺流程的重要手段，是提高钢质量、扩大品种的主要措施。
早期的铁水脱硫方法有很多种:如将脱硫剂直接加在铁水罐罐底，靠出铁铁流的冲击形成混合而脱硫的铺撒法。
也有将脱硫剂加入装有铁水的铁水罐中，然后将铁水罐偏心旋转或正向反向交换旋转的摇包法。
之后逐步发展至今天采用的KR搅拌法及喷枪插入铁水中的喷吹法。
第二节常用脱硫剂及脱硫指标一、常用脱硫剂经过长期的生产实践，目前选用作为铁水脱硫剂的主要是Ca、Mg、Na等元素的单质或化合物，常用的脱硫剂主要有:Ca系:电石粉(CaC2)、石灰(CaO)、石灰石(CaCO3)等Mg系:金属Mg粉Na系:苏打(Na2CO3)二、常用脱硫剂反应特点1.电石粉碳化钙脱硫反应为用CaC2脱硫有如下特点:1)在高碳系铁水中，CaC2分解出的Ca离子与铁水中的硫有极强的亲和力。
