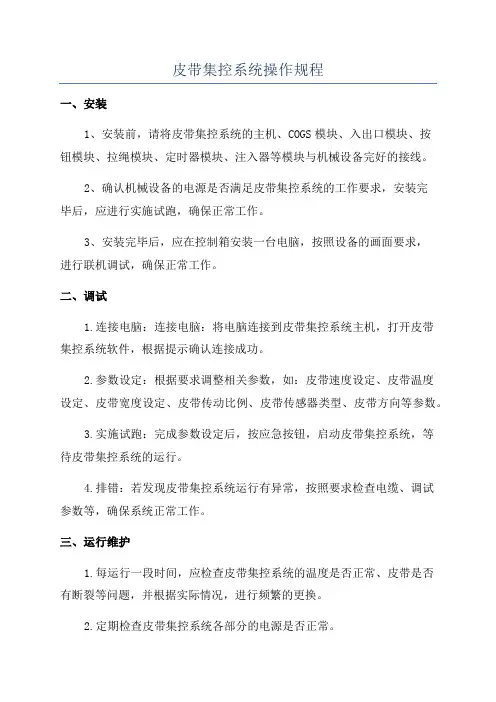

皮带集控系统操作规程
一、安装
1、安装前，请将皮带集控系统的主机、COGS模块、入出口模块、按
钮模块、拉绳模块、定时器模块、注入器等模块与机械设备完好的接线。
2、确认机械设备的电源是否满足皮带集控系统的工作要求，安装完
毕后，应进行实施试跑，确保正常工作。
3、安装完毕后，应在控制箱安装一台电脑，按照设备的画面要求，
进行联机调试，确保正常工作。
二、调试
1.连接电脑：连接电脑：将电脑连接到皮带集控系统主机，打开皮带
集控系统软件，根据提示确认连接成功。
2.参数设定：根据要求调整相关参数，如：皮带速度设定、皮带温度
设定、皮带宽度设定、皮带传动比例、皮带传感器类型、皮带方向等参数。
3.实施试跑：完成参数设定后，按应急按钮，启动皮带集控系统，等
待皮带集控系统的运行。
4.排错：若发现皮带集控系统运行有异常，按照要求检查电缆、调试
参数等，确保系统正常工作。
三、运行维护
1.每运行一段时间，应检查皮带集控系统的温度是否正常、皮带是否
有断裂等问题，并根据实际情况，进行频繁的更换。
2.定期检查皮带集控系统各部分的电源是否正常。
系统配置明细表序号皮带机名称电机启动器型号、数量、通讯方式长度显示控制箱速度温度扩音电话跑偏闭锁堆煤煤位烟雾洒水阀撕裂涨力备注1一、系统组成由四部分组成：（一）、集控中心软、硬件设备；（二）、传输系统线缆、接插件、设备；（三）、皮带机启动控制设备（带RS485接口）；（四）、皮带机综合保护传感器。
图1 系统保护示意图序号产品名称及型号简单介绍1 KHP191煤矿用带式输送机保护装置产品介绍：主要用于煤矿井下的皮带远程控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。
通过组网可实现地面集中开停皮带。
●控制电路的核心器件采用西门子PLC，并设计了完善的软、硬件抗干扰隔离措施。
●该装置能对运输线上的多达45台胶带输送机进行集中控制；●能对单台输送机进行手动控制；●具有煤仓高、低煤位保护，机头下堆煤保护、皮带打滑、双向急停、跑偏、撕裂、超温、洒水、烟雾等多种故障保护、语音报警、数字显示功能；整条运输线的多台控制器能进行计算机通讯，维修人员可在任何一台的显示器上查看全部或任何一部皮带机的运转情况。
2 GWP100矿用本质安全型温度传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸性气体中，与皮带机控制器配合使用，用于检测皮带表温度、减速箱体、电动机壳体等温度控制。
二、技术参数：防爆型式矿用本质安全型"EXibI"工作电压DC12-24V工作电流 15mA测量范围0-100℃输出继电器输出：一个常开,一个常闭;模拟量4-20mA电流输出电缆最大外径Ф11mm外壳防护等级 IP54外形尺寸及重量98×40×40mm;0.6Kg34 GVD28矿用本安型纵向撕裂传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中，也适用于地面恶劣环境。
与胶带机成套电气控制装置配套使用时，用作胶带机胶带纵向撕裂检测与保护。
二、主要技术参数1、灵敏度：a.传感器在124mm×124mm面积上接受重量为400g±100g的物料时，输出阻值应≤200Ω。

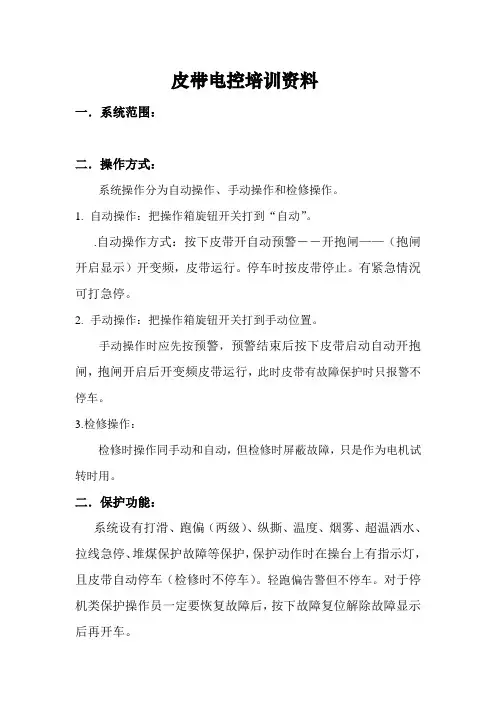

皮带电控培训资料一．系统范围：二．操作方式：系统操作分为自动操作、手动操作和检修操作。
1.自动操作：把操作箱旋钮开关打到“自动”。
.自动操作方式：按下皮带开自动预警－－开抱闸——（抱闸开启显示）开变频，皮带运行。
停车时按皮带停止。
有紧急情況可打急停。
2.手动操作：把操作箱旋钮开关打到手动位置。
手动操作时应先按预警，预警结束后按下皮带启动自动开抱闸，抱闸开启后开变频皮带运行，此时皮带有故障保护时只报警不停车。
3.检修操作：检修时操作同手动和自动，但检修时屏蔽故障，只是作为电机试转时用。
二．保护功能：系统设有打滑、跑偏（两级）、纵撕、温度、烟雾、超温洒水、拉线急停、堆煤保护故障等保护，保护动作时在操台上有指示灯，且皮带自动停车（检修时不停车）。
轻跑偏告警但不停车。
对于停机类保护操作员一定要恢复故障后，按下故障复位解除故障显示后再开车。
四．故障分析：1.现场就地操作箱上所有指示灯都不亮:原因分析：该箱内的DC24V没有了。
解决办法：根据接线图，查找该DC24V的来源，进一步判断是电源线路（127/220V AC，DC24V）问题，还是电源模块或断路器跳闸问题。
2．集控台监控不到沿线皮带保护:原因分析：由集控台到分线箱的网络通讯故障。
解决办法：①检查网络电缆是否连接正常；②检查24V供电源是否正常；③检查CAN模块的外供24VDC是否正常。
检查CAN模块上橘红色通信指示灯是否变闪烁，不闪的话重新断送电。
上述都没问题时主站或分站坏了。
3.沿线拉线无法恢复:原因分析：没有站号无法恢复时拉线接线有开路，有站号无法恢复拉线内部开关问题。
有站号无法恢复且拉线没问题时主站或分站问题。
解决方法：①检查接线②检查问题拉线内部开关③更换电路板。
4.堆煤故障无法恢复：原因分析：探头接地或探头上有杂物或内部电路板问题。
解决方法：①检查探头并擦干净不让其接触别的东西②更换电路板。
5.跑偏故障无法恢复：原因分析：接线有短路，内部开关问题。
输送机输送机的历史悠久，中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形。
输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。
输送机可进行水平、倾斜输送机，也可组成空间输送线路，输送线路一般是固定的。
输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。
目录输送机的定义输送机---橡胶输送带计量方法输送机历史：输送机的分类输送机的安装安装输送机输送机的发展趋势：输送机安全操作规程输送机的定义输送机---橡胶输送带计量方法输送机历史：输送机的分类输送机的安装安装输送机输送机的发展趋势：输送机安全操作规程•调试输送机的步骤：•输送机配件•输送带的跑偏原因及其处理方法•输送机组成•输送机常规故障及排除方法•输送机的运输、贮存•输送机械与包装机械共同演绎包装传奇输送机的定义输送机（Conveyor）输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。
输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。
输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。
可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置形式的作业线需要。
输送机械按运作方式可以分为：1：带式输送机2：螺旋输送机3：斗式提升机输送机的主要参数一般根据物料搬运系统的要求、物料装卸地点的各种条件、有关的生产工艺过程和物料的特性等来确定各主要参数。
①输送能力：输送机的输送能力是指单位时间内输送的物料量。
在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。
②输送速度：提高输送速度可以提高输送能力。
在以输送带作牵引件且输送长度较大时，输送速度日趋增大。
但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。
对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。
KHP251煤矿用带式输送机保护装置使用说明书（KHP251-00-SM）目录1 用途 (1)2 环境条件 (1)3 产品分类 (1)4 产品结构及原理 (2)4.1 产品组成 (2)4.2 电气原理 (2)5 安装、调试、操作及使用注意事项 (4)5.1 位置安装 (5)5.2 用户接线 (12)5.3 注意事项 (13)6故障分析与排除 (14)7主要设备组成 (14)8运输与储存 (15)9订货和服务 (15)安装使用产品前，应详细阅读使用说明书煤矿用带式输送机保护装置使用说明书1 用途KHP251煤矿用带式输送机保护装置（以下简称装置）主要用于煤矿井下的皮带自动化控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。
其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。
装置内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。
装置执行标准：GB3836-2010、Q/ZMD043－2012。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸危险的环境中；——周围介质无腐蚀性气体。
3 产品分类KH P 2514 产品组成及功能皮带保护登记序号矿用保护设备4.1 产品组成装置由显示控制箱、温度传感器、跑偏传感器、速度传感器、堆煤传感器、烟雾传感器、双向急停开关、横向撕裂传感器、洒水电磁阀组成。
4.2 主要功能4.2.1 采集功能4.2.1.1.1装置能够采集输送机工作状态、打滑传感器状态、跑偏传感器状态、烟雾传感器状态等。
4.2.1.1.2装置能够采集速度、轴温、煤位等模拟量状态。
4.2.2 保护功能4.2.2.1 打滑保护当输送带速度在10s内均在额定带速的50%～70%范围内，或输送机带速小于等于50%额定带速时，或输送机带速大于等于110%额定带速时，报警并停止输送机的运行。
KHP251煤矿用带式输送机保护装置使用说明书（KHP251-00-SM）目录1 用途 (1)2 环境条件 (1)3 产品分类 (1)4 产品结构及原理 (2)4.1 产品组成 (2)4.2 电气原理 (2)5 安装、调试、操作及使用注意事项 (4)5.1 位置安装 (5)5.2 用户接线 (12)5.3 注意事项 (13)6故障分析与排除 (14)7主要设备组成 (14)8运输与储存 (15)9订货和服务 (15)安装使用产品前，应详细阅读使用说明书煤矿用带式输送机保护装置使用说明书1 用途KHP251煤矿用带式输送机保护装置（以下简称装置）主要用于煤矿井下的皮带自动化控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。
其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。
装置内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。
装置执行标准：GB3836-2010、Q/ZMD043－2012。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸危险的环境中；——周围介质无腐蚀性气体。
3 产品分类KH P 2514 产品组成及功能皮带保护登记序号矿用保护设备4.1 产品组成装置由显示控制箱、温度传感器、跑偏传感器、速度传感器、堆煤传感器、烟雾传感器、双向急停开关、横向撕裂传感器、洒水电磁阀组成。
4.2 主要功能4.2.1 采集功能4.2.1.1.1装置能够采集输送机工作状态、打滑传感器状态、跑偏传感器状态、烟雾传感器状态等。
4.2.1.1.2装置能够采集速度、轴温、煤位等模拟量状态。
4.2.2 保护功能4.2.2.1 打滑保护当输送带速度在10s内均在额定带速的50%～70%范围内，或输送机带速小于等于50%额定带速时，或输送机带速大于等于110%额定带速时，报警并停止输送机的运行。
