一.沸水堆与压水堆工作原理沸水堆（Boiling Water Reactor）字面上来看就是采用沸腾的水来冷却核燃料的一种反应堆，其工作原理为：冷却水从反应堆底部流进堆芯，对燃料棒进行冷却，带走裂变产生的热能，冷却水温度升高并逐渐气化，最终形成蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，利用分离出的蒸汽推动汽轮进行发电。
福岛核电站建于20世纪70年代，属于沸水堆。
压水堆（Pressurized Water Reactor）字面上看就是采用高压水来冷却核燃料的一种反应堆，其工作原理为：主泵将120～160个大气压的一回路冷却水送入堆芯，把核燃料放出的热能带出堆芯，而后进入蒸汽发生器，通过传热管把热量传给二回路水，使其沸腾并产生蒸汽；一回路冷却水温度下降，进入堆芯，完成一回路水循环；二回路产生的高压蒸汽推动汽轮机发电，再经过冷凝器和预热器进入蒸汽发生器，完成二回路水循环。
中国建成和在建共有13台核电机组，除秦山三期采用CANDU 堆技术，山东荣成采用高温气冷堆，其余均为压水堆，二.沸水堆与压水堆共同点沸水堆和压水堆都是属于轻水堆，两者都使用低浓铀燃料，采用轻水作为冷却剂和慢化剂，沸水堆系统比压水堆简单，特别是省去了蒸汽发生器；燃料都是以组件的形式在堆芯排布，组件由栅格排布的燃料栅元组成，燃料栅元由燃料芯块、包壳构成；燃料放置于压力容器当中，外面有安全壳，具备包壳、压力边界、安全壳三重防泄露屏障；沸水堆和压水堆的发电部分功能也都一样。
三.沸水堆与压水堆的主要区别沸水堆采用一个回路，压水堆有两个回路；沸水堆由于堆芯顶部要安装汽水分离器等设备，故控制棒需从堆芯底部向上插入，控制棒为十字形控制棒，压水堆为棒束型控制棒，从堆芯顶部进入堆芯；沸水堆具有较低的运行压力（约为70个大气压），冷却水在堆内以汽液形式存在，压水堆一回路压力通常达150个大气压，冷却水不产生沸腾。
四.压水堆相对沸水堆的优势沸水堆控制棒从堆芯底部引入，因此发生“在某些事故时控制棒应插入堆芯而因机构故障未能插入”的可能性比压水堆大，即在停堆过程中一旦丧失动力，就会停在中间某处，最终可能导致临界事故发生；而压水堆的控制棒组件安装在堆芯上部，如果出现机械或者电气故障，控制棒可以依靠重力落下，一插到底，阻断链式反应。

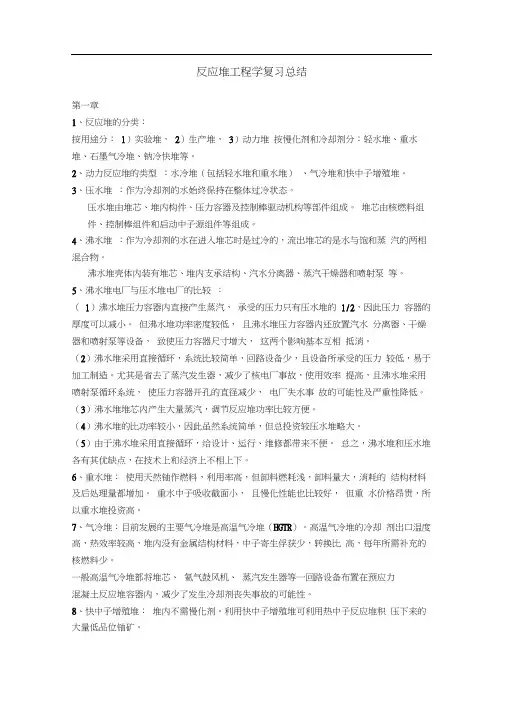

反应堆工程学复习总结第一章1、反应堆的分类：按用途分：1）实验堆，2）生产堆，3）动力堆按慢化剂和冷却剂分：轻水堆、重水堆、石墨气冷堆、钠冷快堆等。
2、动力反应堆的类型：水冷堆（包括轻水堆和重水堆）、气冷堆和快中子增殖堆。
3、压水堆：作为冷却剂的水始终保持在整体过冷状态。
压水堆由堆芯、堆内构件、压力容器及控制棒驱动机构等部件组成。
堆芯由核燃料组件、控制棒组件和启动中子源组件等组成。
4、沸水堆：作为冷却剂的水在进入堆芯时是过冷的，流出堆芯的是水与饱和蒸汽的两相混合物。
沸水堆壳体内装有堆芯、堆内支承结构、汽水分离器、蒸汽干燥器和喷射泵等。
5、沸水堆电厂与压水堆电厂的比较：（1）沸水堆压力容器内直接产生蒸汽，承受的压力只有压水堆的1/2，因此压力容器的厚度可以减小。
但沸水堆功率密度较低，且沸水堆压力容器内还放置汽水分离器、干燥器和喷射泵等设备，致使压力容器尺寸增大，这两个影响基本互相抵消。
（2）沸水堆采用直接循环，系统比较简单，回路设备少，且设备所承受的压力较低，易于加工制造。
尤其是省去了蒸汽发生器，减少了核电厂事故，使用效率提高，且沸水堆采用喷射泵循环系统，使压力容器开孔的直径减少，电厂失水事故的可能性及严重性降低。
（3）沸水堆堆芯内产生大量蒸汽，调节反应堆功率比较方便。
（4）沸水堆的比功率较小，因此虽然系统简单，但总投资较压水堆略大。
（5）由于沸水堆采用直接循环，给设计、运行、维修都带来不便。
总之，沸水堆和压水堆各有其优缺点，在技术上和经济上不相上下。
6、重水堆：使用天然铀作燃料，利用率高，但卸料燃耗浅，卸料量大，消耗的结构材料及后处理量都增加。
重水中子吸收截面小，且慢化性能也比较好，但重水价格昂贵，所以重水堆投资高。
7、气冷堆：目前发展的主要气冷堆是高温气冷堆（HGTR）。
高温气冷堆的冷却剂出口温度高，热效率较高，堆内没有金属结构材料，中子寄生俘获少，转换比高，每年所需补充的核燃料少。
一般高温气冷堆都将堆芯、氦气鼓风机、蒸汽发生器等一回路设备布置在预应力混凝土反应堆容器内，减少了发生冷却剂丧失事故的可能性。
目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。
一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。
四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。
压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。
核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。
柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。
几百个组件拼装成压水堆的堆芯。
堆芯宏观上为圆柱形。
压水堆的冷却剂是轻水。
轻水不仅价格便宜，而且具有优良的热传输性能。
所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。
轻水有一个明显的缺点，就是沸点低。
要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。
所以压水堆是一种使冷却剂处于高压状态的轻水堆。
压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。
高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。
压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。
冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。
包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。
它们都被安置在安全壳内，称之为核岛。
蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。
传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

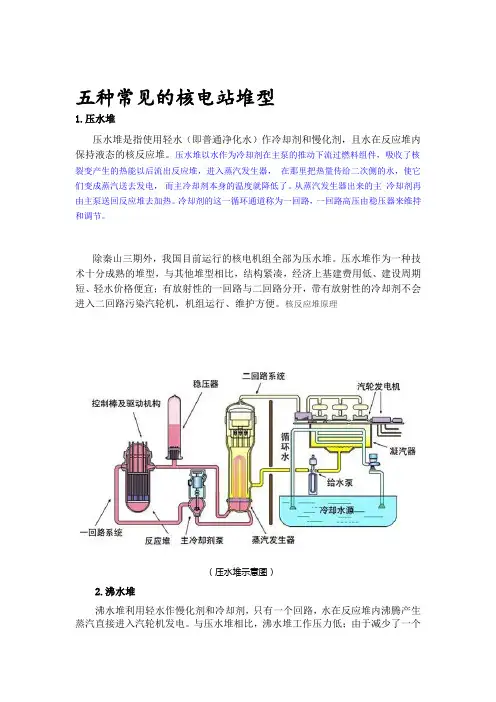

五种常见的核电站堆型1.压水堆压水堆是指使用轻水（即普通净化水）作冷却剂和慢化剂，且水在反应堆内保持液态的核反应堆。
压水堆以水作为冷却剂在主泵的推动下流过燃料组件，吸收了核裂变产生的热能以后流出反应堆，进入蒸汽发生器，在那里把热量传给二次侧的水，使它们变成蒸汽送去发电，而主冷却剂本身的温度就降低了。
从蒸汽发生器出来的主冷却剂再由主泵送回反应堆去加热。
冷却剂的这一循环通道称为一回路，一回路高压由稳压器来维持和调节。
除秦山三期外，我国目前运行的核电机组全部为压水堆。
压水堆作为一种技术十分成熟的堆型，与其他堆型相比，结构紧凑，经济上基建费用低、建设周期短、轻水价格便宜；有放射性的一回路与二回路分开，带有放射性的冷却剂不会进入二回路污染汽轮机，机组运行、维护方便。
核反应堆原理（压水堆示意图）2.沸水堆沸水堆利用轻水作慢化剂和冷却剂，只有一个回路，水在反应堆内沸腾产生蒸汽直接进入汽轮机发电。
与压水堆相比，沸水堆工作压力低；由于减少了一个回路，其设备成本也比压水堆低；但这样可能使汽轮机等设备受到放射性污染，给设计、运行和维修带来不便。
（沸水堆示意图）3.重水堆重水堆是以重水（氘和氧组成的化合物）作慢化剂的反应堆。
其主要优点是可以直接利用天然铀作核燃料，同时采用不停堆燃料方式；但体积比轻水堆大，建造费用高，重水昂贵、发电成本也比较高。
重水堆核电站是发展较早的核电站，我国秦山三期1、2号机组采用的是加拿大坎杜型（CANDU）压力管式重水堆。
（沸水堆示意图）4.高温气冷堆高温气冷堆用氦气作冷却剂，石墨作慢化剂，堆芯出口温度较高。
高温气冷堆热效率高，建造周期短，系统简单；但堆芯出口温度为850~1000℃甚至更高，对反应堆材料的性能要求也高。
山东石岛湾规划建设20万千瓦级高温气冷堆。
（石岛湾高温气冷堆）5.快中子反应堆（快堆）快中子反应堆直接利用快中子引起链式裂变反应所释放的能量进行发电，因此不需要慢化剂、体积小、功率密度大。

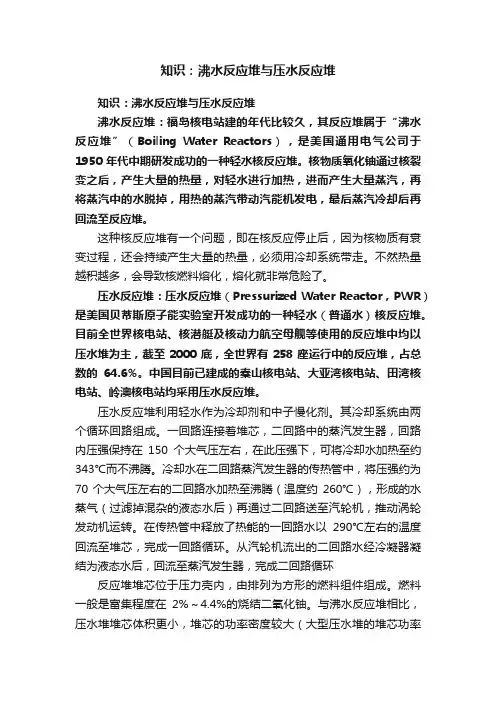

知识：沸水反应堆与压水反应堆知识：沸水反应堆与压水反应堆沸水反应堆：福岛核电站建的年代比较久，其反应堆属于“沸水反应堆”（Boiling Water Reactors），是美国通用电气公司于1950年代中期研发成功的一种轻水核反应堆。
核物质氧化铀通过核裂变之后，产生大量的热量，对轻水进行加热，进而产生大量蒸汽，再将蒸汽中的水脱掉，用热的蒸汽带动汽能机发电，最后蒸汽冷却后再回流至反应堆。
这种核反应堆有一个问题，即在核反应停止后，因为核物质有衰变过程，还会持续产生大量的热量，必须用冷却系统带走。
不然热量越积越多，会导致核燃料熔化，熔化就非常危险了。
压水反应堆：压水反应堆（Pressurized Water Reactor，PWR）是美国贝蒂斯原子能实验室开发成功的一种轻水（普通水）核反应堆。
目前全世界核电站、核潜艇及核动力航空母舰等使用的反应堆中均以压水堆为主，截至2000底，全世界有258座运行中的反应堆，占总数的64.6%。
中国目前已建成的秦山核电站、大亚湾核电站、田湾核电站、岭澳核电站均采用压水反应堆。
压水反应堆利用轻水作为冷却剂和中子慢化剂。
其冷却系统由两个循环回路组成。
一回路连接着堆芯，二回路中的蒸汽发生器，回路内压强保持在150个大气压左右，在此压强下，可将冷却水加热至约343℃而不沸腾。
冷却水在二回路蒸汽发生器的传热管中，将压强约为70个大气压左右的二回路水加热至沸腾（温度约260℃），形成的水蒸气（过滤掉混杂的液态水后）再通过二回路送至汽轮机，推动涡轮发动机运转。
在传热管中释放了热能的一回路水以290℃左右的温度回流至堆芯，完成一回路循环。
从汽轮机流出的二回路水经冷凝器凝结为液态水后，回流至蒸汽发生器，完成二回路循环反应堆堆芯位于压力壳内，由排列为方形的燃料组件组成。
燃料一般是富集程度在2%～4.4%的烧结二氧化铀。
与沸水反应堆相比，压水堆堆芯体积更小，堆芯的功率密度较大（大型压水堆的堆芯功率密度可达100千瓦/升），压水堆的发电效率约为33%；但由于堆芯中的工作压力和温度都较沸水堆高，因此对反应堆材料性能的要求也较沸水堆更高。

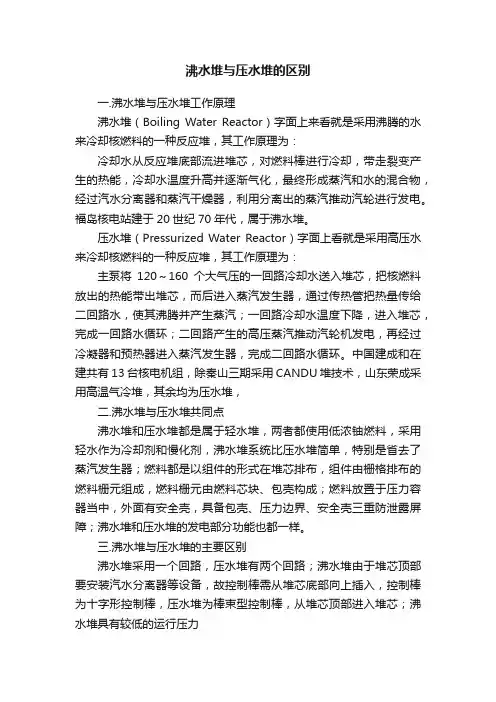

沸水堆与压水堆的区别一.沸水堆与压水堆工作原理沸水堆（Boiling Water Reactor）字面上来看就是采用沸腾的水来冷却核燃料的一种反应堆，其工作原理为：冷却水从反应堆底部流进堆芯，对燃料棒进行冷却，带走裂变产生的热能，冷却水温度升高并逐渐气化，最终形成蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，利用分离出的蒸汽推动汽轮进行发电。
福岛核电站建于20世纪70年代，属于沸水堆。
压水堆（Pressurized Water Reactor）字面上看就是采用高压水来冷却核燃料的一种反应堆，其工作原理为：主泵将120～160个大气压的一回路冷却水送入堆芯，把核燃料放出的热能带出堆芯，而后进入蒸汽发生器，通过传热管把热量传给二回路水，使其沸腾并产生蒸汽；一回路冷却水温度下降，进入堆芯，完成一回路水循环；二回路产生的高压蒸汽推动汽轮机发电，再经过冷凝器和预热器进入蒸汽发生器，完成二回路水循环。
中国建成和在建共有13台核电机组，除秦山三期采用CANDU 堆技术，山东荣成采用高温气冷堆，其余均为压水堆，二.沸水堆与压水堆共同点沸水堆和压水堆都是属于轻水堆，两者都使用低浓铀燃料，采用轻水作为冷却剂和慢化剂，沸水堆系统比压水堆简单，特别是省去了蒸汽发生器；燃料都是以组件的形式在堆芯排布，组件由栅格排布的燃料栅元组成，燃料栅元由燃料芯块、包壳构成；燃料放置于压力容器当中，外面有安全壳，具备包壳、压力边界、安全壳三重防泄露屏障；沸水堆和压水堆的发电部分功能也都一样。
三.沸水堆与压水堆的主要区别沸水堆采用一个回路，压水堆有两个回路；沸水堆由于堆芯顶部要安装汽水分离器等设备，故控制棒需从堆芯底部向上插入，控制棒为十字形控制棒，压水堆为棒束型控制棒，从堆芯顶部进入堆芯；沸水堆具有较低的运行压力（约为70个大气压），冷却水在堆内以汽液形式存在，压水堆一回路压力通常达150个大气压，冷却水不产生沸腾。
四.压水堆相对沸水堆的优势沸水堆控制棒从堆芯底部引入，因此发生“在某些事故时控制棒应插入堆芯而因机构故障未能插入”的可能性比压水堆大，即在停堆过程中一旦丧失动力，就会停在中间某处，最终可能导致临界事故发生；而压水堆的控制棒组件安装在堆芯上部，如果出现机械或者电气故障，控制棒可以依靠重力落下，一插到底，阻断链式反应。
沸水堆与压水堆的异同：沸水堆与压水堆同属于清水堆家族，两者的共同点是轻水既作为慢化剂，又作为冷却剂。
但与压水堆不同，在沸水堆芯中释放的热能大部分（82%）用来把水变成蒸汽，用于冷却剂温升的热量只占18%。
由于沸腾过程中的温度保持不变，允许使用较低的系统压力。
此外，这种热量传输方案又有可能将核蒸汽供应系统的蒸汽直接送入汽轮机。
沸水堆的主要结构及系统：堆芯反应堆堆芯由若干燃料棒组件构成。
每一组燃料组件包含64个燃料棒位，布置成8*8的正方形栅格。
在其中2个棒位插入充水的空管，目的是籍助于这两根充水管的加强的慢化作用来展平燃料组件内的中子通量。
燃料的形式是圆柱形二氧化铀烧结芯块，芯块通过烧结和磨削等工序制成。
把烧结芯块装入锆合金管，两端用密封段塞封死，就成为燃料棒。
每根燃料棒的一端留有容纳裂变气体的空腔。
每组燃料组件外面包有锆合金盒，以限制冷却剂在组件盒内流动并对燃料组件盒外控制棒起导向作用。
在每四组燃料组件中间，布置有一根十字形控制棒，它能插到任何轴向位置，而与周围的四组燃料组件构成一个控制棒栅元。
在控制棒的十字形断面内排列着许多充填碳化硼的细钢管，这些才是真正的吸收体。
快速停堆的控制棒驱动机构沸水堆的控制棒驱动机构基本上都是装在压力容器底部，因此控制棒要从下往上插入堆芯。
这种布置是由堆型决定的，因为：1，堆芯中的沸腾过程，使得堆芯下半部的慢化剂密度远大于上半部。
从下端插入控制棒的布置方式可以克制出现于下半部的功率尖峰，从而使沿轴向全长的功率分布在燃耗周期内保持适当深度。
（不均匀因子约1.4）。
2，沸水堆的的停堆反应性主要依靠控制棒，因此控制棒的数目很大，底部布置方式使他们在完全插入时也不影响换料操作。
3，压力容器上部空间被汽水分离和蒸汽干燥装置所占用，如控制棒从上部插入，则会使结构设计十分困难。
汽水分离将反应堆内产生的新蒸汽直接引入汽轮机，需要在一回路中将蒸汽尽量干燥，理由是：1，将尽量少的含水滴的气流引入汽轮机以保护导流部件和转动部件；2，将附着在水滴上的放射性和污染物分离出去以免散布到二回路中。
压水堆与沸水堆核反应堆（Nuclear Reactor）分核裂变反应堆和核聚变反应堆两类，目前投入商业使用的核反应堆都是裂变堆。
裂变堆按照慢化剂分类，可分为轻水堆、重水堆和石墨沸水反应堆。
轻水堆是目前普遍使用的堆型，又分为沸水堆和压水堆，我国主要以压水堆为主，也有部分沸水堆（中国台湾）和重水堆（秦山三期）。
轻水反应堆（Light Water Reactor，简称LWR）是以水和汽水混合物作为冷却剂和慢化剂的反应堆。
在发生核反应过程中，慢中子轰击铀235，会使其变成2～3种较轻的原子核，同时产生2～3个快中子，水可使产生的快中子减速，变为慢中子，然后继续与铀235发生反应，保证链式反应能够继续进行。
压水堆（Pressurized Water Reactor，简称PWR）特征是水在堆芯内不沸腾，因此水必须保持在高压状态。
燃料用的是二氧化铀陶瓷块，这样的铀芯块本身就起防止放射性物质外逸的作用，即构成了第一道安全屏障。
把这些小的铀块重叠在锆合金管内封闭，即成为铀棒。
锆合金管也能防止放射性物质逸出，故构成第二道安全屏障。
若干根铀棒排列后形成燃料元件，一台百万千瓦的压水堆核电站有100多个这样的燃料元件。
这些燃料原件即构成了整个堆芯放反应堆压力容器内。
压力容器可挡住放射性物质外泄，即使堆芯中有1%的核燃料元件发生破坏，放射性物质也不会从它里面泄漏出来，这就构成了第三道安全屏障。
反应堆压力容器内部压力为155个大气压，可把水加热到330℃以上。
温度升高了的水进入蒸汽发生器内，器内有很多细管，细管中的水接收热量变成蒸汽进入蒸汽轮机发电。
压水堆的第四道屏障是安全壳厂房。
它是阻止放射性物质向环境逸散的最后一道屏障，它一般采用双层壳体结构，对放射性物质有很强的防护作用，万一反应堆发生严重事故，放射性物质从堆内漏出，由于有安全壳厂房的屏障，对厂房外的环境和人员的影响也微乎其微。
沸水堆（Boiling Water Reactor，简称BWR）所用的燃料和燃料组件与压水堆相同，但其工作流程是：冷却剂（水）从堆芯下部流进，在沿堆芯上升的过程中，从燃料棒那里得到了热量，使冷却剂变成了蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，将分离出的蒸汽来推动汽轮发电机组发电。

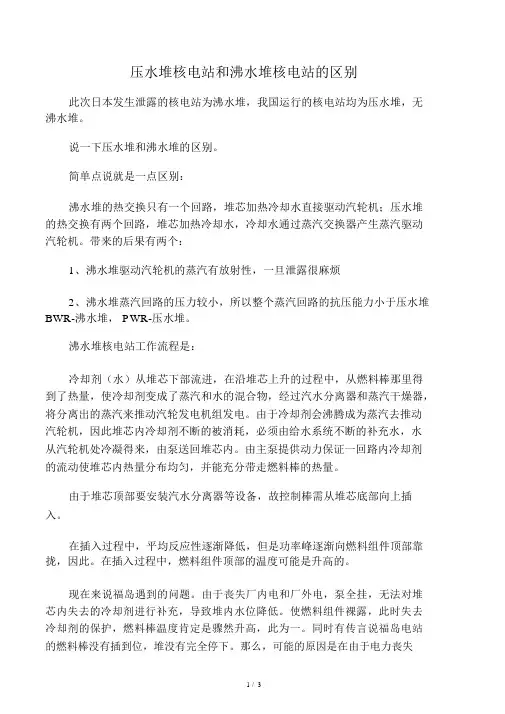

压水堆核电站和沸水堆核电站的区别此次日本发生泄露的核电站为沸水堆，我国运行的核电站均为压水堆，无沸水堆。
说一下压水堆和沸水堆的区别。
简单点说就是一点区别：沸水堆的热交换只有一个回路，堆芯加热冷却水直接驱动汽轮机；压水堆的热交换有两个回路，堆芯加热冷却水，冷却水通过蒸汽交换器产生蒸汽驱动汽轮机。
带来的后果有两个：1、沸水堆驱动汽轮机的蒸汽有放射性，一旦泄露很麻烦2、沸水堆蒸汽回路的压力较小，所以整个蒸汽回路的抗压能力小于压水堆BWR-沸水堆， PWR-压水堆。
沸水堆核电站工作流程是：冷却剂（水）从堆芯下部流进，在沿堆芯上升的过程中，从燃料棒那里得到了热量，使冷却剂变成了蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，将分离出的蒸汽来推动汽轮发电机组发电。
由于冷却剂会沸腾成为蒸汽去推动汽轮机，因此堆芯内冷却剂不断的被消耗，必须由给水系统不断的补充水，水从汽轮机处冷凝得来，由泵送回堆芯内。
由主泵提供动力保证一回路内冷却剂的流动使堆芯内热量分布均匀，并能充分带走燃料棒的热量。
由于堆芯顶部要安装汽水分离器等设备，故控制棒需从堆芯底部向上插入。
在插入过程中，平均反应性逐渐降低，但是功率峰逐渐向燃料组件顶部靠拢，因此。
在插入过程中，燃料组件顶部的温度可能是升高的。
现在来说福岛遇到的问题。
由于丧失厂内电和厂外电，泵全挂，无法对堆芯内失去的冷却剂进行补充，导致堆内水位降低。
使燃料组件裸露，此时失去冷却剂的保护，燃料棒温度肯定是骤然升高，此为一。
同时有传言说福岛电站的燃料棒没有插到位，堆没有完全停下。
那么，可能的原因是在由于电力丧失1 / 3或者机械故障燃料棒行走不到位。
由于沸水堆是从堆芯底部向上插棒，那么一旦丧失动力，就会停在中间某处，使燃料棒上部反应性很大，处于高功率状态，温度也较高。
这样就会加剧燃料棒上部失去冷却剂后的恶劣情况，此为二。
现在把一和二结合起来看，就知道福岛面临很严峻的燃料组件烧毁的风险。
此时听到传言说福岛电站用人命去填，手动把控制棒顶上去了。
浅谈沸水堆与压水堆一. 沸水堆与压水堆工作原理沸水堆（Boiling Water Reactor）字面上来看就是采用沸腾的水来冷却核燃料的一种反应堆，其工作原理为：冷却水从反应堆底部流进堆芯，对燃料棒进行冷却，带走裂变产生的热能，冷却水温度升高并逐渐气化，最终形成蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，利用分离出的蒸汽推动汽轮进行发电。
福岛核电站建于20世纪70年代，属于沸水堆。
压水堆（Pressurized Water Reactor）字面上看就是采用高压水来冷却核燃料的一种反应堆，其工作原理为：主泵将120～160个大气压的一回路冷却水送入堆芯，把核燃料放出的热能带出堆芯，而后进入蒸汽发生器，通过传热管把热量传给二回路水，使其沸腾并产生蒸汽；一回路冷却水温度下降，进入堆芯，完成一回路水循环；二回路产生的高压蒸汽推动汽轮机发电，再经过冷凝器和预热器进入蒸汽发生器，完成二回路水循环。
中国建成和在建共有13台核电机组，除秦山三期采用CANDU堆技术，山东荣成采用高温气冷堆，其余均为压水堆，二. 沸水堆与压水堆共同点沸水堆和压水堆都是属于轻水堆，两者都使用低浓铀燃料，采用轻水作为冷却剂和慢化剂，沸水堆系统比压水堆简单，特别是省去了蒸汽发生器；燃料都是以组件的形式在堆芯排布，组件由栅格排布的燃料栅元组成，燃料栅元由燃料芯块、包壳构成；燃料放置于压力容器当中，外面有安全壳，具备包壳、压力边界、安全壳三重防泄露屏障；沸水堆和压水堆的发电部分功能也都一样。
三. 沸水堆与压水堆的主要区别沸水堆采用一个回路，压水堆有两个回路；沸水堆由于堆芯顶部要安装汽水分离器等设备，故控制棒需从堆芯底部向上插入，控制棒为十字形控制棒，压水堆为棒束型控制棒，从堆芯顶部进入堆芯；沸水堆具有较低的运行压力（约为70个大气压），冷却水在堆内以汽液形式存在，压水堆一回路压力通常达150个大气压，冷却水不产生沸腾。
四. 压水堆相对沸水堆的优势沸水堆控制棒从堆芯底部引入，因此发生“在某些事故时控制棒应插入堆芯而因机构故障未能插入”的可能性比压水堆大，即在停堆过程中一旦丧失动力，就会停在中间某处，最终可能导致临界事故发生；而压水堆的控制棒组件安装在堆芯上部，如果出现机械或者电气故障，控制棒可以依靠重力落下，一插到底，阻断链式反应。
核反应堆类型及其特点比较核反应堆是一种利用核裂变或核聚变反应产生能量的装置。
根据反应堆的设计和工作原理的不同，核反应堆可以分为多种类型。
本文将对几种常见的核反应堆类型及其特点进行比较。
一、压水堆（Pressurized Water Reactor，PWR）压水堆是目前最常见的商业核反应堆类型之一。
它采用轻水作为冷却剂和减速剂，核燃料使用浓缩铀或钚铀混合物。
压水堆的特点如下： 1. 高压冷却剂：压水堆中的冷却剂保持在高压状态下，这使得冷却剂在高温下仍然保持液态，从而提高了热传导效率。
2. 反应堆压力容器：压水堆采用一个厚重的反应堆压力容器来容纳核燃料和冷却剂。
这种设计可以有效地防止辐射泄漏。
3. 负温度系数：压水堆的反应性系数为负，这意味着当反应堆温度升高时，反应性会下降，从而提高了反应堆的稳定性。
二、沸水堆（Boiling Water Reactor，BWR）沸水堆也是一种常见的商业核反应堆类型。
它与压水堆的主要区别在于冷却剂直接在反应堆中沸腾产生蒸汽，然后通过蒸汽发电机产生电能。
沸水堆的特点如下：1. 单回路系统：沸水堆采用单回路系统，即冷却剂直接在反应堆中沸腾产生蒸汽，然后通过蒸汽发电机产生电能。
这种设计简化了系统结构，提高了效率。
2. 正温度系数：沸水堆的反应性系数为正，这意味着当反应堆温度升高时，反应性会增加，从而提高了反应堆的稳定性。
3. 辐射泄漏风险：由于沸水堆中的冷却剂直接与核燃料接触，因此存在辐射泄漏的风险。
为了减少辐射泄漏，沸水堆采用了多层防护措施。
三、重水堆（Heavy Water Reactor，HWR）重水堆使用重水（氘化水）作为冷却剂和减速剂，核燃料使用天然铀或浓缩铀。
重水堆的特点如下：1. 高减速比：重水堆中的重水具有较高的减速比，可以更有效地减慢中子速度，提高核燃料的利用率。
2. 低燃料浓缩度：重水堆中的核燃料浓缩度较低，这使得重水堆可以使用天然铀作为燃料，减少了浓缩铀的需求和核燃料循环的复杂性。
我国压水堆核电站与日本沸水堆核电站的比较一、中国核电站和日本福岛第一核电厂在安全设计方面的区别1.日本福岛核电站背景资料1.1 日本核电站的堆型及其分布1.2 福岛核电站日本福岛县的核电站有福岛第一核电站和福岛第二核电站，它们都由东京电力公司负责运营。
福岛核电站是目前世界上最大的核电站，位于日本福岛工业区，由福岛一站、福岛二站组成，共10台机组（一站6台，二站4台），均为沸水堆。
其中福岛一站1号机组于1971年 3月投入商业运行，二站1号机组于1982年4月投入商业运行。
福岛第一核电站福岛第二核电站1.3 福岛核电站其他信息2011年2月7日，东京电力公司和福岛第一原子力发电所刚刚完成了一份对于福岛一站一号机组的分析报告，指出这一机组已经服役40年，出现了一系列老化的迹象，包括原子炉压力容器的中性子脆化，压力抑制室出现腐蚀，热交换区气体废弃物处理系统出现腐蚀，并为其制定了长期保守运行的方案。
福岛核电站1号机组已经满了40年的使用寿命，该机组原本计划延寿20年，到2031年退役。
2、沸水堆与压水堆的差异2.1沸水堆简介沸水堆核电站属于轻水堆堆型中的一种，沸水堆核电站工作流程是：冷却剂（水）从堆芯下部流进，在沿堆芯上升的过程中，从燃料棒那里得到了热量，使冷却剂变成了蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，将分离出的蒸汽来推动汽轮发电机组发电。
根据国际核电协会统计，全球正在运行的反应堆一共有426个。
其中轻压水堆258座占比约为61%，重压水堆约为41座占比10%，沸水堆为92座占比约为22%。
沸水堆比例相对较小；从建设期来看，压水堆在80年代后被选用作实施的数量远超过沸水堆技术，体现了其更高的安全性能。
中国目前建成和在建的所有核电站均使用压水堆技术。
从技术上来看，中国发生此类核泄漏事故的风险较小；同时核电技术正在不断升级：核电技术已经经历了一代到二代再到改善型二代的过程。
对安全性的诉求成为了推动核电技术不断发展的重要动力。
附件1：沸水堆与压水堆设计不同点沸水堆与压水堆不同之处在于沸水堆没有蒸汽发生器，一回路水通过堆芯加热变成约285℃的蒸汽并直接引入汽轮机，因此常规岛布置有一回路的冷却剂管道，管道失效可能引起冷却剂泄漏。
压水堆的一回路和蒸汽系统通过蒸汽发生器分隔开，而且蒸汽发生器安置在安全壳内，只要蒸汽发生器完整，放射性物质不会释放到环境中，即使蒸汽发生器故障破损，利用安全壳贯穿件关闭，放射性物质也不会释放到环境中。
沸水堆与压水堆的详细比较：①沸水堆与压水堆同属轻水堆，两者都使用低浓铀燃料，并使用饱和汽轮机。
②沸水堆系统比压水堆简单，特别是省去了蒸汽发生器。
③对于失水事故的处理，沸水堆的应急堆芯冷却系统中有两个分系统都从堆芯上方直接喷淋注水，压水堆的应急注水通过环路管道从堆芯底部注入冷却水。
④沸水堆直接产生蒸汽，有N16的放射性问题，还有燃料棒破损时的气体和挥发性裂变产物都会直接污染汽轮机系统。
⑤沸水堆压力容器底部除有为数众多的控制棒开孔外，尚有中子探测器开孔，增加了小失水事故的可能性。
⑥控制棒驱动机构较复杂，可靠性要求高。
⑦沸水堆控制棒自堆底引入，发生"未能应急停堆预计瞬态"的可能性比压水堆的大。
"未能应急停堆预计瞬态"指发生某些事故时控制棒应插入堆芯而因机构故障未能插入。
针对BWR在技术上和安全性能上的不足之处，美国GE公司联合日本日立和东芝公司在BWR的基础上开发设计了比BWR更先进、更安全、更经济、更简化的先进沸水堆ABWR。
ABWR的最终设计已获得美国核管会（NRC）的批准。
世界上首台ABWR，日本的柏崎刈羽6号机组于1991年开工、1996年正式投入商业运行。
附：压水堆和沸水堆流程简图压水堆流程简图沸水堆流程简图现有资料显示，本次日本福岛核电厂（沸水堆）始发事故是失去全部厂外及厂内应急电源事故，CPR1000在设计中已充分考虑类似工况，并有相应的全厂失电事故程序进行处置。
一. 沸水堆与压水堆工作原理
沸水堆（Boiling Water Reactor）字面上来看就是采用沸腾的水来冷却核燃料的一种反应堆，其工作原理为：冷却水从反应堆底部流进堆芯，对燃料棒进行冷却，带走裂变产生的热能，冷却水温度升高并逐渐气化，最终形成蒸汽和水的混合物，经过汽水分离器和蒸汽干燥器，利用分离出的蒸汽推动汽轮进行发电。
福岛核电站建于20世纪70年代，属于沸水堆。
压水堆（Pressurized Water Reactor）字面上看就是采用高压水来冷却核燃料的一种反应堆，其工作原理为：主泵将120～160个大气压的一回路冷却水送入堆芯，把核燃料放出的热能带出堆芯，而后进入蒸汽发生器，通过传热管把热量传给二回路水，使其沸腾并产生蒸汽；一回路冷却水温度下降，进入堆芯，完成一回路水循环；二回路产生的高压蒸汽推动汽轮机发电，再经过冷凝器和预热器进入蒸汽发生器，完成二回路水循环。
中国建成和在建共有13台核电机组，除秦山三期采用CANDU堆技术，山东荣成采用高温气冷堆，其余均为压水堆，
二. 沸水堆与压水堆共同点
沸水堆和压水堆都是属于轻水堆，两者都使用低浓铀燃料，采用轻水作为冷却剂和慢化剂，沸水堆系统比压水堆简单，特别是省去了蒸汽发生器；燃料都是以组件的形式在堆芯排布，组件由栅格排布的燃料栅元组成，燃料栅元由燃料芯块、包壳构成；燃料放置于压力容器当中，外面有安全壳，具备包壳、压力边界、安全壳三重防泄露屏障；沸水堆和压水堆的发电部分功能也都一样。
三. 沸水堆与压水堆的主要区别
沸水堆采用一个回路，压水堆有两个回路；沸水堆由于堆芯顶部要安装汽水分离器等设备，故控制棒需从堆芯底部向上插入，控制棒为十字形控制棒，压水堆为棒束型控制棒，从堆芯顶部进入堆芯；沸水堆具有较低的运行压力（约为70个大气压），冷却水在堆内以汽液形式存在，压水堆一回路压力通常达150个大气压，冷却水不产生沸腾。
四. 压水堆相对沸水堆的优势
沸水堆控制棒从堆芯底部引入，因此发生“在某些事故时控制棒应插入堆芯而因机构故障未能插入”的可能性比压水堆大，即在停堆过程中一旦丧失动力，就会停在中间某处，最终可能导致临界事故发生；而压水堆的控制棒组件安装在堆芯上部，如果出现机械或者电气故障，控制棒可以依靠重力落下，一插到底，阻断链式反应。
另外，对于控制棒向上引入的反应堆，其堆芯上部的功率高于底部，当反应堆丧失冷却后，会导致产生热量大的地方带走热量少，上部的燃料发生熔毁的概率增加。
沸水堆遇紧急情况停堆，冷却动力丧失时，燃料温度增加，冷却水逐渐气化，回路压力增加，必须进行释压处理，则会导致带有放射性的气体进入大气，同时还需要起用备用电源进行主动地注水冷却；压水堆冷却动力丧失时，可以用应急水泵对蒸汽发生器进行喷淋，并调节稳压器压力，保证一回路不出现局部沸腾，依靠一二回路的温差实现自然循环，让堆芯慢慢退热。
新的三代压水堆在设计上拥有非能动性或称自主能动性安全冷却体系，拥有类似水塔性
质的蓄水，至于安全壳上层，可以依靠重力完成注入冷却水实现冷却；另外堆芯有排气管道开放外界，压力可以得到控制。
而福岛为被动能动型冷却体系，所以堆芯温度在停堆后要依靠柴油发电机发电启动，在柴油发电机无法启动的情况下，导致温度失控。
沸水堆与压水堆不同之处在于沸水堆没有蒸汽发生器，一回路水通过堆芯加热变成约285℃的蒸汽并直接引入汽轮机，因此常规岛布置有一回路的冷却剂管道，管道失效可能引起冷却剂泄漏。
压水堆的一回路和蒸汽系统通过蒸汽发生器分隔开，而且蒸汽发生器安置在安全壳内，只要蒸汽发生器完整，放射性物质不会释放到环境中，即使蒸汽发生器故障破损，利用安全壳贯穿件关闭，放射性物质也不会释放到环境中。
沸水堆压力远低于压水堆压力，因此在系统设备、管道、泵、阀门等的耐高压方面的要求低于压水堆。
压水堆由于压力高，且多了蒸汽发生器、稳压器等设备，技术性能要求及造价都要高许多。
但正是由于压水堆一、二回路将放射性冷却剂分开，因此安全性高于沸水堆。
五. 压水堆的发展趋势
压水堆核电厂因其功率密度高、结构紧凑、安全易控、技术成熟、造价和发电成本相对较低等特点，成为目前国际上最广泛采用的商用核电堆型，占轻水堆核电机组总数的3/4。
我国核电站以及潜艇基本都采用了先进的压水堆核电机组，安全性比福岛高很多。
20世纪90年代，美国和欧洲核电先进国家对今后建设的核电厂的安全、技术、经济性确定了一系列具体的奋斗目标。
各国也着手研发同时满足这些要求的第三代压水堆。
其中有代表的有法、德合作开发的欧洲动力堆EPR和美国西屋公司研发的AP1000。
EPR提出在未来压水堆设计中采用共同的安全方法，通过降低堆芯熔化和严重事故概率和提高安全壳能力来提高安全性，从放射性保护、废物处理、维修改进、减少人为失误等方面根本改善运行条件；AP1000则以全非能动安全系统、简化设计和布置以及模块化建造为主要特色。
安全可靠是核电站发展的基石，中国也始终把核电安全放在第一位。
我们有理由相信，随着经验的积累以及技术的进步，核电站的安全性能将逐步得到进一步提高，将要发展的第三代反应堆和未来的第四代反应堆会为我们安全利用核能营造新的环境。
