发动机装配作业指导书4.30

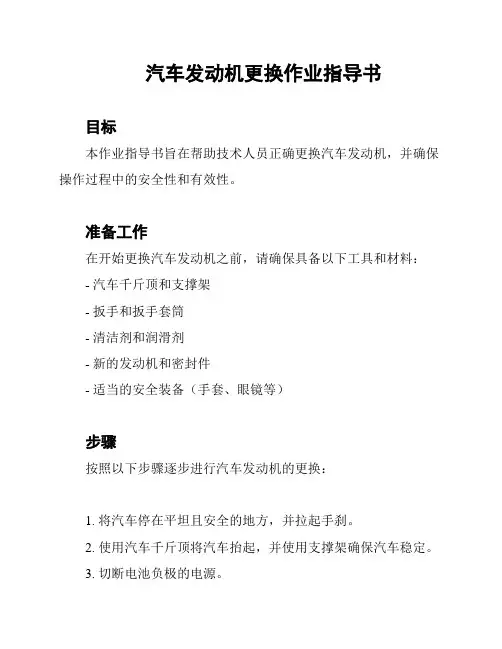

汽车发动机更换作业指导书目标本作业指导书旨在帮助技术人员正确更换汽车发动机，并确保操作过程中的安全性和有效性。

准备工作在开始更换汽车发动机之前，请确保具备以下工具和材料：- 汽车千斤顶和支撑架- 扳手和扳手套筒- 清洁剂和润滑剂- 新的发动机和密封件- 适当的安全装备（手套、眼镜等）步骤按照以下步骤逐步进行汽车发动机的更换：1. 将汽车停在平坦且安全的地方，并拉起手刹。

2. 使用汽车千斤顶将汽车抬起，并使用支撑架确保汽车稳定。

3. 切断电池负极的电源。

4. 在汽车发动机舱内，拆卸和移除与发动机相关的组件，如排气管、冷却系统和电气连接等。

6. 调整发动机千斤顶的位置，并小心地将旧发动机从汽车上取下。

7. 使用清洁剂和润滑剂清洁发动机舱内的各个部件，确保新发动机的安装环境干净。

8. 将新发动机放置在正确的位置上，并通过发动机支架和螺栓等固定件进行安装。

9. 按照汽车制造商的规定，逆向进行装配，包括连接排气管、冷却系统和电气连接等。

10. 重新连接电池负极的电源，并检查所有连接是否牢固。

11. 降低汽车，移除千斤顶和支撑架，确保汽车牢固地靠在地面上。

12. 启动汽车，并进行必要的测试和检查，确保新发动机正常运行。

安全提示在进行汽车发动机更换时，请务必遵循以下安全提示：- 在操作过程中，务必戴上适当的安全装备，如手套和眼镜。

- 在更换发动机之前，确保汽车处于平坦且安全的地方，并拉起手刹。

- 使用汽车千斤顶时，确保其能够牢固地支撑汽车。

- 在更换发动机时，小心操作，避免受伤或损坏汽车部件。

以上是进行汽车发动机更换的作业指导书，希望能够帮助您顺利完成任务。

如果在执行过程中遇到问题，请咨询专业技术人员的建议和帮助。

发动机拆装实训指导书引言：发动机是汽车的核心部件之一，对于汽车维修人员来说，掌握发动机的拆装技巧是非常重要的。

本文档将为你提供一份发动机拆装的实训指导书，帮助你了解发动机的拆装步骤与注意事项。

一、准备工作在进行发动机拆装之前，有几项准备工作是必不可少的：1. 工作环境准备：确保工作区域宽敞明亮，并保持有良好的通风。

2. 工具准备：准备好适用于该型号发动机的专用工具，例如扳手、螺丝刀、气缸活塞环安装工具等。

3. 安全防护：戴上适当的防护装备，如手套、安全镜等，以保护自己的安全。

二、发动机拆装步骤1. 停车并断开电源：将汽车停稳，拉紧手刹，断开车载电源，以确保安全操作。

2. 报警器和传感器的拆卸：先断开电源连接线，然后拆除报警器和各种传感器。

3. 排气系统的拆卸：拆卸排气系统，包括排气管、催化转化器等。

4. 冷却系统的拆卸：先排空冷却液，然后拆卸冷却液管路和冷却器。

5. 燃油系统的拆卸：断开燃油供应管路，并拆除喷油嘴和喷油轨等。

6. 发动机控制系统的拆卸：拆除进气管路和排气管路的连接，断开电缆连接，拆除电子油门等。

7. 拆卸传动系统：拆卸离合器、变速器和传动轴等。

8. 拆卸发动机支撑：拆卸发动机支撑架，以便将发动机从车辆上取下。

9. 发动机拆卸：使用专用工具，拆下发动机，并放置在安全稳固的工作台上。

10. 发动机检查与维修：对拆下的发动机进行全面的检查，修复或更换必要的部件。

11. 发动机组装：根据车辆制造商的指导手册，将修复过的发动机重新组装起来。

12. 安装发动机：使用合适的起重设备将发动机安装回车辆上，并连接好发动机的各项管路和传动装置。

13. 系统测试：重新连接车载电源，启动车辆，并对发动机进行测试，确保发动机正常运转。

三、注意事项1. 严格按照操作手册进行操作；2. 拆卸时要小心轻放，避免损坏发动机零件；3. 保持工作区域整洁，避免杂物进入发动机内部；4. 仔细标记和记录每个零件的位置，以便后续的组装；5. 注意个人安全，进行拆卸和组装时，确保工具使用正确，并戴好防护装备。

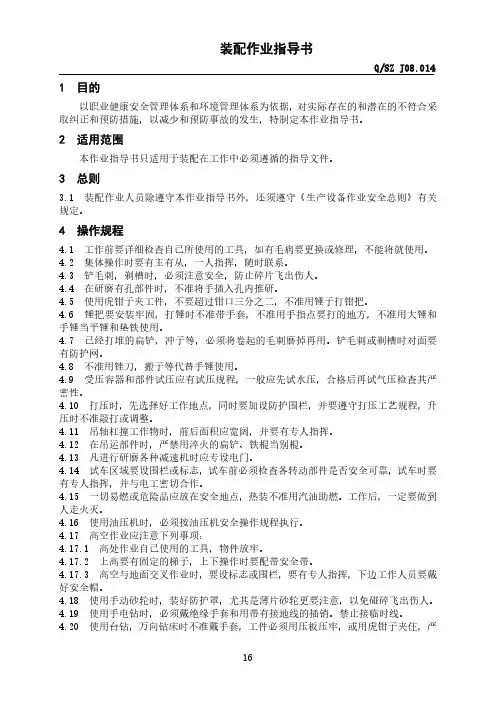

装配作业指导书Q/SZ J08.0141 目的以职业健康安全管理体系和环境管理体系为依据，对实际存在的和潜在的不符合采取纠正和预防措施，以减少和预防事故的发生，特制定本作业指导书。

2 适用范围本作业指导书只适用于装配在工作中必须遵循的指导文件。

3 总则3.1 装配作业人员除遵守本作业指导书外，还须遵守《生产设备作业安全总则》有关规定。

4 操作规程4.1 工作前要详细检查自己所使用的工具，如有毛病要更换或修理，不能将就使用。

4.2 集体操作时要有主有从，一人指挥，随时联系。

4.3 铲毛刺，剃槽时，必须注意安全，防止碎片飞出伤人。

4.4 在研磨有孔部件时，不准将手插入孔内推研。

4.5 使用虎钳子夹工件，不要超过钳口三分之二，不准用锤子打钳把。

4.6 锤把要安装牢固，打锤时不准带手套，不准用手指点要打的地方，不准用大锤和手锤当平锤和垫铁使用。

4.7 已经打堆的扁铲，冲子等，必须将卷起的毛刺磨掉再用。

铲毛刺或剃槽时对面要有防护网。

4.8 不准用锉刀，搬子等代替手锤使用。

4.9 受压容器和部件试压应有试压规程，一般应先试水压，合格后再试气压检查其严密性。

4.10 打压时，先选择好工作地点，同时要加设防护围栏，并要遵守打压工艺规程，升压时不准敲打或调整。

4.11 吊轴杠撞工作物时，前后面积应宽阔，并要有专人指挥。

4.12 在吊运部件时，严禁用淬火的扁铲、铁棍当别棍。

4.13 凡进行研磨各种减速机时应专设电门。

4.14 试车区域要设围栏或标志，试车前必须检查各转动部件是否安全可靠，试车时要有专人指挥，并与电工密切合作。

4.15 一切易燃或危险品应放在安全地点，热装不准用汽油助燃。

工作后，一定要做到人走火灭。

4.16 使用油压机时，必须按油压机安全操作规程执行。

4.17 高空作业应注意下列事项：4.17.1 高处作业自己使用的工具，物件放牢。

4.17.2 上高要有固定的梯子，上下操作时要配带安全带。

4.17.3 高空与地面交叉作业时，要设标志或围栏，要有专人指挥，下边工作人员要戴好安全帽。

柴油机机座总体装配作业指导书
机型：
工程编号：
卡编号：
柴油机机座总体装配作业指导书
（适用第台）
编制：校对：审核：批准：会签：
技术科.
作业指导书1.装配前的准备
（1）、施工前应备齐有关资料
产品图纸及技术文件。

操作工艺书。

金属结构焊接清单。

产品检验项目要求。

（2）、熟悉有关图样，工艺文件及工装夹具的使用性能。

(3)、施工场地及必要的工具准备和其他准备。

选择合适的装配平台及平台四周设备。

平台不平度≤2mm（10m范围）
工装设备应定期检测并随时修正。

（4）复核上道零件，检查零件毛坯状态是否满足工艺要求，检验要素：
①合格炉批号钢印标记。

②厚度，外形。

零件外形与设计允许差：
重要尺寸≯1mm
次要尺寸≯2mm
在不违反设计，不影响产品功能时，按下述标准执行：
③切割边及坡口质量。

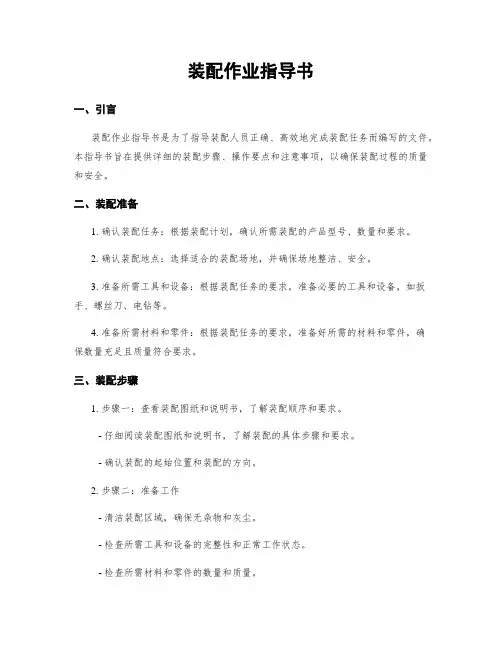

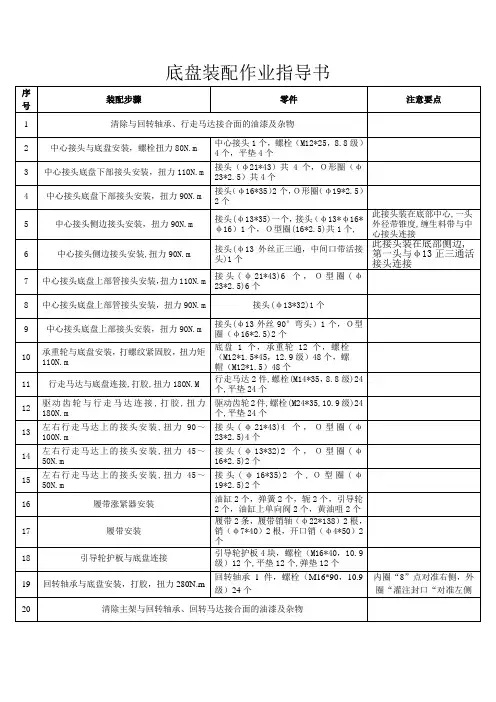

装配作业指导书一、引言装配作业指导书是为了指导装配人员正确、高效地完成装配任务而编写的文件。

本指导书旨在提供详细的装配步骤、操作要点和注意事项，以确保装配过程的质量和安全。

二、装配准备1. 确认装配任务：根据装配计划，确认所需装配的产品型号、数量和要求。

2. 确认装配地点：选择适合的装配场地，并确保场地整洁、安全。

3. 准备所需工具和设备：根据装配任务的要求，准备必要的工具和设备，如扳手、螺丝刀、电钻等。

4. 准备所需材料和零件：根据装配任务的要求，准备好所需的材料和零件，确保数量充足且质量符合要求。

三、装配步骤1. 步骤一：查看装配图纸和说明书，了解装配顺序和要求。

- 仔细阅读装配图纸和说明书，了解装配的具体步骤和要求。

- 确认装配的起始位置和装配的方向。

2. 步骤二：准备工作- 清洁装配区域，确保无杂物和灰尘。

- 检查所需工具和设备的完整性和正常工作状态。

- 检查所需材料和零件的数量和质量。

3. 步骤三：组装零件- 根据装配图纸和说明书，按照指定的顺序和方法组装零件。

- 注意零件的定位和方向，确保正确安装。

- 使用适当的工具和设备，确保零件的牢固性和稳定性。

4. 步骤四：连接部件- 根据装配图纸和说明书，将已组装的部件连接在一起。

- 使用适当的连接方式，如螺栓、螺母、焊接等。

- 注意连接部件的紧固力度和连接点的位置。

5. 步骤五：调试和测试- 完成装配后，进行调试和测试，确保装配的质量和功能正常。

- 检查各部件的连接是否牢固，没有松动和变形。

- 进行功能测试，验证装配的性能和效果。

6. 步骤六：清理和整理- 清理装配区域，清除杂物和残留物。

- 整理工具和设备，归位存放。

四、操作要点和注意事项1. 操作要点：- 仔细阅读装配图纸和说明书，确保了解装配的顺序和要求。

- 严格按照装配步骤进行操作，确保装配的准确性和质量。

- 注意零件的定位和方向，确保正确安装。

- 使用适当的工具和设备，确保装配的牢固性和稳定性。

装配作业指导书一、引言欢迎使用我们的装配作业指导书。

该指导书旨在帮助您正确、高效地进行装配作业。

请仔细阅读以下内容，并按照指引进行操作。

二、准备工作1. 确认所需材料和工具在开始装配之前，请确保您已准备好以下材料和工具：- 零件清单：检查零件清单，确保所有所需零件完整。

- 工具清单：根据装配流程，准备好所需的工具，例如扳手、螺丝刀等。

- 个人防护装备：包括手套、安全眼镜等。

2. 工作环境准备在进行装配作业之前，请确保您的工作环境满足以下要求：- 安全性：确保工作区域没有危险物品，保持清洁有序。

- 光线：保证工作区域有足够的光线，以便进行准确的装配工作。

- 空间：确保工作区域空间宽敞，以便于操作和调整。

三、装配步骤请按照以下步骤进行装配操作：1. 安装基础部件a. 根据零件清单，确认所需基础部件是否齐全。

b. 使用所需工具，按照装配图纸或说明书，将基础部件进行固定。

2. 连接附件部件a. 根据零件清单，确认所需附件部件是否齐全。

b. 使用所需工具，将附件部件与基础部件进行连接。

3. 安装电子元件a. 根据电子元件说明书，确认所需电子元件是否齐全。

b. 将电子元件按照指定的位置进行安装，并连接相应的线缆。

4. 调试和测试a. 完成装配后，请进行必要的调试和测试。

b. 检查各个部件是否安装正确，并测试每个功能是否正常运作。

5. 清洁和保养a. 清洁：使用适当的清洁剂和工具，将装配完成的产品进行清洁。

b. 保养：根据产品保养手册的要求，进行必要的保养工作。

四、注意事项1. 安全第一：在装配作业过程中，请始终关注自身安全。

避免操作不当导致事故发生。

2. 严格按照步骤进行装配：按照指导书中的步骤进行操作，确保装配结果的准确性和稳定性。

3. 注意细节：关注每个零件的摆放位置、连接方式等细节，确保装配质量。

4. 资源合理利用：在装配作业中，尽量减少材料和资源的浪费，提高资源的利用率。

五、故障排除如果在装配作业中遇到问题或故障，请参考以下排除步骤：1. 问题描述：准确描述遇到的问题或故障现象。

发动机拆装实训指导书发动机拆装实训指导书1.引言本实训指导书旨在提供给学员一份详细的操作指南，以便他们能够正确地进行发动机的拆装操作。

请学员仔细阅读本指导书，并按照指导书中的步骤进行操作。

2.实训准备2.1 工具准备在开始发动机的拆装之前，请确保以下工具已经准备齐全：- 扳手- 气动工具- 螺丝刀- 打开器- 清洁剂2.2 安全准备在进行发动机拆装操作之前，请确保已经采取了以下安全措施：- 确保工作区域通风良好- 佩戴适当的防护装备，如手套、护目镜和防尘口罩- 未经授权人员禁止进入工作区域- 确保发动机处于稳定的位置，避免发动机倾斜或滑动3.发动机拆卸3.1 燃油系统拆卸3.1.1 关闭燃油供应- 将燃油供应开关关闭- 确保燃油系统的压力已经释放3.1.2 拆卸燃油输送管- 使用扳手或气动工具拆卸燃油输送管上的螺母- 将燃油输送管从发动机上取下3.2 冷却系统拆卸3.2.1 排放冷却液- 打开冷却液排放阀，将冷却液排放至容器中3.2.2 拆卸冷却液输送管- 使用扳手或气动工具拆卸冷却液输送管上的螺母- 将冷却液输送管从发动机上取下3.3 发动机传动系统拆卸3.3.1 拆卸传动皮带- 使用扳手或气动工具松开传动皮带上的张紧装置- 将传动皮带从发动机上取下3.3.2 拆卸传动链条- 使用扳手或气动工具拧松传动链条上的螺丝- 将传动链条从发动机上取下4.发动机组装4.1 燃油系统组装4.1.1 安装燃油输送管- 将燃油输送管连接到发动机上- 使用扳手或气动工具紧固燃油输送管上的螺母4.1.2 开启燃油供应- 将燃油供应开关打开4.2 冷却系统组装4.2.1 安装冷却液输送管- 将冷却液输送管连接到发动机上- 使用扳手或气动工具紧固冷却液输送管上的螺母4.2.2 注入冷却液- 打开冷却液注入阀，将冷却液注入冷却系统4.3 发动机传动系统组装4.3.1 安装传动链条- 将传动链条连接到发动机上- 使用扳手或气动工具拧紧传动链条上的螺丝4.3.2 安装传动皮带- 将传动皮带安装到发动机上- 使用扳手或气动工具紧固传动皮带上的张紧装置5.实训总结在本次发动机拆装的实训中，学员通过按照指导书的步骤进行操作，成功地完成了发动机的拆卸和组装。

一、装配准备：1．按照V6发动机装配明细表从成品库领取零部件;2. 核对装配专用工装和通用工装种类和参数;包括润滑油,各类胶水的准备3．核对再制造五大件是否检验合格,并在V6发动机流转卡上做好各项记录;二、装配:13010 将缸体放在托板上,安装附件13020老型号缸体敲入2个缸体冷却水孔闷头;13030安装6只缸体油道闷盖带白胶 ,前端面2只,后端面4只,扭矩：33±7Nm;老型号3个、3个; 扭力扳手,套筒13040 将1只缸体油道闷盖杯形9427693 涂蓝LOCTITC 15460胶敲入缸体前端面;敲入工具、用毛笔均匀涂上蓝胶13050 将1只凸轮轴轴瓦后闷塞涂蓝胶LOCTITC 15460后敲入缸体后端面,离缸体表面±;敲入工具、用毛笔均匀涂上蓝胶130 60安装缸体中心孔塞杯形涂蓝胶LOCTITC 15460后敲入缸体侧面老结构至缸体,新结构为,扭矩：60±5Nm ;80扭力扳手、专用套筒13070将发动机吊上装配吊架13080拧松主轴承盖螺栓,拆下的螺栓及轴承盖对应放置在规定料盒中;扭力扳手,15套筒13090安装4档主轴瓦上片,1档： 2档： 3档： 4档： ;将4档主轴瓦下片安装在1-4档主轴承盖上,1档： 2档： 3档： 4档：130100 分别对各主轴承档加油,将曲轴装入缸体;130110对曲轴进行润滑,加机油,装上第1-3档轴承盖,安装第4档轴承盖前涂红胶LOCTITC 518 如图第四档缸体横向涂两条,盖上第四档轴承盖;螺丝未上紧时打透明白胶通用零件号9985967,注意各档主轴承盖箭头指向前端面,然后上紧全新的主轴承盖螺栓;扭矩：50Nm+77°T;100Nm±10NM 注意：单头主轴承盖螺栓应在第4档靠近左端面, ;油壶、红胶、扭力扳手、套筒15操作提示：主轴承盖螺栓应该先中间后两侧上紧;130 120 将润滑油喷到凸轮轴承上,润滑脂涂在驱动齿轮上,轻轻顺势插入凸轮轴,用手检查凸轮轴是否能转动;凸轮轴专用工具、油壶、润滑脂130130凸轮轴安装服帖后, 安装凸轮轴止推片,用2只凸轮轴螺栓固定止推片, 两个T30梅花钻扭矩：10±2Nm扭力扳手、T30套头130140 用铜锤子使曲轴减振轮花键安装到位,防止卷边;用专用工具检查曲轴减振轮花键是否安装到位; 铜锤子、专用工具、扭力扳手、百分表、铜锤子用扭力扳手检查曲轴摩擦力矩4±3Nm,转动灵活性;检测曲轴轴向间隙：;130150 将2只发动机前盖定位销敲入缸体前端面伸出高度7±130160 将2只机油泵定位销敲入缸体,伸出高度7±;敲入工具、铜锤子130170将2只变速器定位销敲入缸体后端面,伸出高度±;前盖定位销机油泵定位销变速器定位销130180 曲轴链轮键槽必须与半圆键对准,压装曲轴链轮,有正时标志的一面朝外;130190 安装正时链调节器总成,将其上的正时标志与缸体上的标志对好,用2个正时链条螺栓8656392固定,扭矩：21±3Nm 扭力扳手、套筒10130200 安装正时链条总成;130210凸轮轴链轮插入凸轮轴定位销,对好两链轮上的定位点和正时链调节器总成的正时标志,用1只凸轮轴链轮螺栓,扭矩：140±10Nm;扭力扳手、套筒24正时调节说明：曲轴链轮1位置有一个凹点正时链条调节器2,3位置有两个突起,凸轮轴链轮4位置是一个孔,这四点一线就为调节正时;130220安装发动机机油油压显示开关总成,扭矩：16±4Nm;图中黑色传感器扭力扳手、套筒27130230安装爆震传感器,扭矩：19±; 图中白色扭力扳手、套筒22130240润滑曲轴位置传感器7X O型圈,用1个曲轴位置传感器双头螺栓固定,扭矩：10±2Nm;扭力扳手、油壶、套筒10 需测量间隙220、230240130250 安装曲轴位置传感器24X 至前盖,用2个曲轴位置传感器螺栓固定,扭矩：10±2Nm;扭力扳手、套筒8130260 压装机油滤清器旁通阀总成,压装后低于结合面±;专用工具130270 安装机油滤清器接头466383,扭矩：39±7Nm;扭力扳手、内六角扳手130280 安装机油滤清器旁通塞总成, 扭矩：19±6Nm;扭力扳手、套筒130280130290. 翻转缸体,使燃烧室面向上130300给连杆径和气缸壁加油130310 检查活塞环两道气环夹角180°,用活塞锥套、导向叉安装活塞连杆总成,注意装配方向,箭头指向前端面;连杆螺栓必须在曲轴转动前预紧;扭矩：25Nm+100°±2°T 60~82Nm 用扭力扳手检查曲轴摩擦力矩12±4Nm,转动灵活性;活塞锥套、导向叉、扭力扳手、梅花13、扭力扳手转动曲轴使曲轴连杆颈与连杆大头孔对位经验提示：先摇动曲轴,使要安装活塞该档连杆颈处于缸口往下看的正中;然后大拇指控制导向套,其余如图同时搭住活塞上沿和导向套下沿;慢慢同时放下;使导向套下沿和缸孔接触对齐,再用大拇指按活塞,使活塞平顺画下缸孔;同时注意,活塞上箭头朝向发动机前端;最后用橡胶棒轻敲使活塞安装到位;拧紧连杆螺栓可两人合作,一人压活塞,一人从下向上预紧活塞螺栓;130320安装前盖衬垫,在衬垫两端均匀涂上白胶LOCTITC 592,离顶部5mm左右,套在定位销上;衬垫有字面朝外130330 在前盖板上压装曲轴前油封,仞口朝外,低于倒角以下; 专用尼龙工具130340安装前盖,用2个发动机前盖螺栓带胶,扭矩：55±；3个发动机前盖螺栓,扭矩：55±；5个发动机前盖螺栓,扭矩：27±4Nm;套筒10、13130350 翻转,使油底壳面向上;130 360安装曲轴机油导流板,用7个曲轴机油导流板螺母固定,扭矩：25±5Nm; 扭力扳手,套筒13130370 安装水泵衬垫,有面字朝外,定位点与水泵保持一致,水泵侧面有三角符号朝上,安装水泵总成,用5个水泵螺栓,扭矩：10±2Nm;检查水泵能否转动; 扭力扳手,套筒8130380安装水泵皮带轮,用4个水泵皮带轮螺栓固定,扭矩：25±4Nm; 扭力扳手、套筒10130390 安装机油泵总成,用1个机油泵螺栓固定,扭矩：41±6Nm;机油泵总成更换滤网扭力扳手、套筒15130400第四档主轴承盖涂RTV胶LOCTITC 5910; RTV胶130410安装油底壳衬垫,油底壳总成,用12个油底壳螺栓,扭矩：25±4Nm；用6个油底壳螺栓,扭矩：50±10Nm；放油螺栓更换垫片3536966长接杆、套筒10、13130420 安装曲轴位置传感器夹箍24X线束支架,线束红线朝外,线束可动,扭矩：27±4Nm;扭力扳手、套筒10经验提示：安装前可用手扭动一下线束,定位更好130430安装机油滤清器总成,扭矩：20±2Nm;扭力扳手、套筒440 安装12个气门液压挺杆总成,安装2个气门挺杆导管,注意导管上半圆弧方向朝外,用4个气门挺杆导管挡圈螺栓固定,扭矩：10±2Nm;扭力扳手、套筒10450 先润滑凸轮轴位置传感器总成 O型圈,用1个凸轮轴位置传感器螺栓5236855固定传感器,扭矩：10±2Nm;扭力扳手、套筒10、油壶460 安装机油泵驱动轴477248前,更换驱动装置密封件,用润滑脂润滑机油泵驱动轴驱动齿轮,安装机油泵驱动轴压板477217,用1个机油泵驱动轴压板螺栓固定;扭矩：36±9Nm;扭力扳手、套筒15、油壶470 安装4个缸盖定位销完全敲入缸体;敲入工具480 将2个缸盖衬垫平整地放在缸体上,衬垫标志朝上;490 将缸盖总成用8个缸盖螺栓长,7个缸盖螺栓短,1个缸盖螺栓凸台固定,长螺栓装在缸盖外侧,凸台螺栓装在左侧缸盖左边第一个螺孔, 扭矩：60Nm+95°±5°T 或者85~140Nm 顺序：中间向两端交叉拧紧; 扭力扳手、套筒15500 在缸盖和缸体的4个夹角处涂透明白胶通用零件号9985967和RTV胶LOCTITC 5910,安装2个下进气歧管衬垫;注意：衬垫底脚需要插入胶水中510 安装6个进气推杆短、6个排气推杆长外侧 ;520 安装12个气门摇臂总成,拧紧前确保摇臂螺栓预紧到位,拧紧顺序：从左到右依次拧紧,拧紧时确保扳手与摇臂螺栓的位置在一条直线上,扭矩：32±2Nm;转动曲轴,检查摇臂运转情况,同时复测摇臂扭矩; 扭力扳手、套筒10530 在缸体上侧面上涂RTV胶LOCTOTC 5910,厚7-8mm,涂胶要均匀、连续,不能有气泡、硬块夹杂在内; RTV胶540 安装下进气歧管总成,用4个下进气歧螺栓长固定,用4个下进气歧螺栓短固定,拧紧时,先拧紧4个长螺栓,再拧紧4个短螺栓,扭矩：长 15±3Nm；短 25±4Nm; 套筒10、万向节550 在缸盖罩角涂RTV胶LOCTITC 5910,安装2个下进气歧管衬垫;安装左有加油口右气缸盖罩、,扭矩：10±2Nm; 扭力扳手、RTV胶、套筒8560 安装曲轴箱通风阀,曲轴箱通风阀密封垫;570 更换机油加油口盖O型圈,安装机油加油盖总成;110 在曲轴径外圈喷上润滑油,用后油封专用工装压装曲轴后油封,安装时应注意不能用手接触油封内圈,压装深度：距离缸体表面±油壶、后油封专用工装580 安装发动机支座撑臂发动机托架,用2个发动机支座撑臂发动机托架螺栓,用1个发动机支座撑臂发动机托架螺栓固定,扭矩：70±10Nm;扭力扳手、套筒15590 安装发动机前吊架,发电机支架,用1个发电机支架螺栓中、1个发电机支架螺栓短、1个发电机螺栓长固定,扭矩： 50±10Nm; 扭力扳手、15套筒600 安装张紧链轮,用1个驱动皮带张紧轮螺栓固定,扭矩： 50±10Nm; 扭力扳手、15套筒610 安装燃油进回油管支架,用1个供油及回油管双头螺栓固定,扭矩：50±10Nm; 扭力扳手、套筒18620 安装冷却水温度传感器总成,扭矩：23±4Nm;扭力扳手、套筒630 安装节温器总成;640 安装出水接口总成,用2个出水接口螺栓固定,扭矩：25±5Nm;扭力扳手、13套筒650 安装飞轮总成,飞轮挡圈477288,用6个飞轮螺栓固定,注意拧紧顺序：对角拧紧,扭矩：80±; 扭力扳手、17套筒660 在曲轴键槽上涂RTV胶LOCTITC 5910,曲轴减振轮总成键槽与曲轴键槽对准,压入曲轴,用1个曲轴减振轮螺栓套上曲轴皮带轮轮毂垫圈后拧紧,扭矩：110 Nm +130±4°; 压入工具、扭力扳手、套筒、RTV需要先用铁梳固定670 安装6个火花塞总成,扭矩：20±3Nm; 扭力扳手、套筒5690安装多点燃油喷射油轨、,用2个喷油管架螺栓固定,扭矩： 10±2Nm; 扭力扳手、套筒10700 长发泄漏测试;参见具体操作规范油道充入 PSI气压达60秒,等待6秒,在30秒内的泄漏量不得超过;水道充入至少 PSI气压,等待6秒,在30秒内的泄漏量不得超过;710 安装燃油喷射线束总成;720 更换供油管密封件,安装燃油进油管总成时,先润滑进油管O形圈,预紧进油管时手工拧2-3圈螺纹,防止O形圈损坏,扭矩：17±3Nm油壶、扭力扳手、套筒730 安装回油管总成时,先润滑回油管头部,拧紧螺母时注意不得碰伤燃油分配线束,扭矩：17±3Nm; 油壶,扭力扳手、套筒740 安装曲轴位置传感器线束定位件保险,燃油进回油管夹箍, 用1个燃油进回油管夹箍螺栓,扭矩：±; 扭力扳手、套筒750 更换机油标尺密封件,安装机油标尺管总成时,先润滑O形圈,防止安装时损坏O形圈,用1个机油标尺管螺栓固定,扭矩：25±4 Nm;插入机油标尺总成;扭力扳手、油壶,套筒760 安装曲轴位置传感器罩,用1个曲轴位置传感器罩螺母3530297固定,扭矩：±;扭力扳手、套筒10770安装曲轴位置传感器线束总成;780 安装12个排气歧管双头螺栓,扭矩：18±2Nm;安装2个排气歧管衬垫;安装排气歧管、,用12个排气歧管隔热罩螺母固定,扭矩±790 安装1个排气歧管隔热罩,1个排气歧管上隔热罩总成,1个排气歧管下隔热罩总成,用7个排气歧管隔热罩螺栓固定,扭矩：10±2Nm扭力扳手、套筒10800 安装2个上进气歧管衬垫,安装上进气歧管总成,同时安装1个进气道压力传感器支架、1个高压阻尼线束支架、1个凸轮轴位置传感器夹箍,用5个上进气歧管螺栓、1个上进气歧管双头螺栓安装在右上角发电机支架处固定,扭矩：25±5Nm; 扭力扳手、套筒10、13810 安装进气道压力传感器总成,用2只进气道压力传感器螺栓固定;扭力扳手、套筒7820 安装1根曲轴箱通风管;830 安装1个排放蒸发碳罐换气阀总成1997297,用1个燃油蒸气排放罐螺栓固定,扭矩：± Nm;扭力扳手、套筒840 安装排放控制线束总成软管;850更换点火线圈密封1989579,安装点火线圈总成1103961,用2个双头螺栓固定,扭矩：15±3Nm;安装2个点火线圈螺栓,扭矩：25±5Nm;安装火花塞线支架白、位置下、安装火花塞高压阻尼线束支架黑、位置上,用2个点火线圈螺母固定,扭矩：25±5Nm;扭力扳手、套筒、10、13860 将高压阻尼线束总成左1、3、5、右2、4、6插入点火模块上,在啮合过程中,必须听到或者感觉到咔嗒声,表示完全啮合;1、3、5线束走 2、4、6下方;870 安装1个氧传感器,扭矩：42±4 Nm;扭力扳手、专用套筒880 安装1个EGR阀衬垫、EGR阀,将EGR阀上螺栓对准进气管的螺孔扭矩：30±3 Nm;扭力扳手、套筒10890 更换进水管密封圈,安装1个加热器进水管总成,用1个加热器进水管螺母固定,扭矩：25±4 Nm; 扭力扳手、套筒900 安装6个排气跨接管双头螺栓,扭矩：25±5Nm; 安装排气跨接管总成,缺口朝上,用6个排气跨接管螺母固定,扭矩25±5Nm,两边均匀紧固; 扭力扳手、套筒、专用工具910 安装排气跨接管上隔热罩,用4个排气跨接管上隔热罩螺栓固定,扭矩：10±2Nm;扭力扳手、套筒920 安装EGR软管 ,用1个EGR管螺栓固定,扭矩： 25±4Nm;扭力扳手、套筒13930 更换阀体O型圈,安装1个节气门阀体衬垫,安装1个节气门阀体,用1个节气门阀体螺栓、1个节气门阀体双头螺栓固定,扭矩均为：25±5Nm; 扭力扳手、套筒940 安装1个节气门阀体加热器进气软管,及2个节气门阀体加热器进气软管夹箍;安装1个节气门阀体加热器出气软管,及2个节气门阀体加热器出气软管夹箍;950 安装油门拉索支架,用2个油门拉索支架螺栓、1个油门拉索支架螺母3530297固定,扭矩均为：10±2Nm; 扭力扳手、套筒960 更换旁通管O型圈,润滑节气门进、出气软管,将1个节温器旁通管总成与节气门进、出气软管连接,管口用2个节温器旁通管夹箍1470030夹紧,用1个节温器旁通管螺母,扭矩：25±7Nm;1个节温器旁通管螺栓固定,扭矩：±;扭力扳手、油壶、套筒。

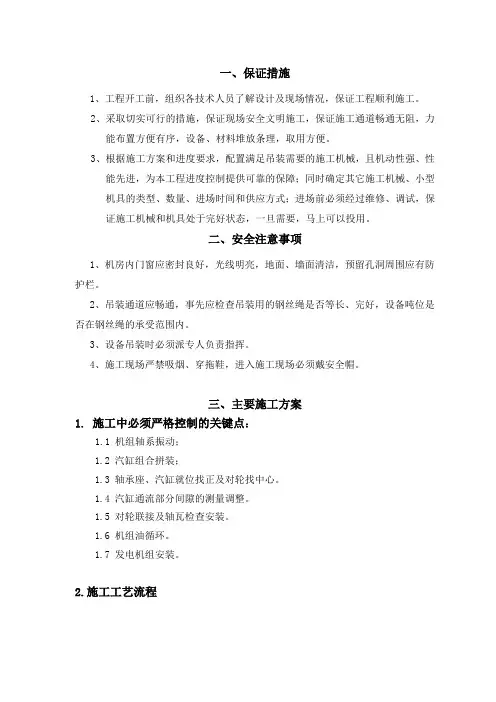

一、保证措施1、工程开工前，组织各技术人员了解设计及现场情况，保证工程顺利施工。

2、采取切实可行的措施，保证现场安全文明施工，保证施工通道畅通无阻，力能布置方便有序，设备、材料堆放条理，取用方便。

3、根据施工方案和进度要求，配置满足吊装需要的施工机械，且机动性强、性能先进，为本工程进度控制提供可靠的保障；同时确定其它施工机械、小型机具的类型、数量、进场时间和供应方式；进场前必须经过维修、调试，保证施工机械和机具处于完好状态，一旦需要，马上可以投用。

二、安全注意事项1、机房内门窗应密封良好，光线明亮，地面、墙面清洁，预留孔洞周围应有防护栏。

2、吊装通道应畅通，事先应检查吊装用的钢丝绳是否等长、完好，设备吨位是否在钢丝绳的承受范围内。

3、设备吊装时必须派专人负责指挥。

4、施工现场严禁吸烟、穿拖鞋，进入施工现场必须戴安全帽。

三、主要施工方案1. 施工中必须严格控制的关键点：1.1 机组轴系振动；1.2 汽缸组合拼装；1.3 轴承座、汽缸就位找正及对轮找中心。

1.4 汽缸通流部分间隙的测量调整。

1.5 对轮联接及轴瓦检查安装。

1.6 机组油循环。

1.7 发电机组安装。

2.施工工艺流程3. 施工方案3.1汽轮机安装方案3.1.1 汽轮机为杭州汽轮机股份有限公司生产的6000KW多级背压式汽轮机。

型号：B6-35/5 额定功率：6000KW 最大功率：6600KW汽轮机额定转速：3000r/min 汽轮机临界转速：~5200r/min跳闸转速：3300r/min 转向：顺气流看为顺时针进汽压力：3.43±0.1MPa 进汽温度：435－15＋5 ℃排汽压力：0.49－0.1＋0.2 MPa冷却水温度：正常：27℃额定工况保证汽耗：9.90 Kg/KW.h 最高：33℃3.1.2施工方法及工艺要求3.1.3汽机扣盖前的安装(1)对汽机到货设备进行清点、检查和各种技术测量，同时进行设备消缺，重大缺陷返厂处理。

发机电安装作业指导书一、引言发机电是一种重要的电力设备，用于将机械能转化为电能。

为了确保发机电的安装过程顺利进行并保证其正常运行，本文将详细介绍发机电安装的步骤和要求。

二、准备工作1. 确定安装位置：选择一个干燥、通风良好的位置，远离易燃物品和腐蚀性物质。

2. 安装基础：根据发机电的分量和尺寸，设计和建造一个稳固的基础，以确保发机电的安全稳定。

3. 确定电源和负载：根据需要确定发机电的电源和负载，确保其能够满足所需的电力需求。

三、安装步骤1. 连接传动装置：根据发机电的类型和传动方式，选择合适的传动装置，并确保其与发机电的连接坚固可靠。

2. 安装机械保护装置：根据需要，安装机械保护装置，如防护罩、防护网等，以保护发机电免受外部伤害。

3. 连接冷却系统：根据发机电的要求，连接冷却系统，确保发机电能够在运行过程中保持适当的温度。

4. 连接燃油系统：如果发机电使用燃油作为能源，确保燃油系统与发机电的连接正确，并进行必要的测试和检查。

5. 连接电气系统：根据发机电的电气要求，连接电气系统，包括电源线、电缆等，确保电气连接正确无误。

6. 连接排气系统：根据发机电的要求，连接排气系统，确保废气能够顺利排出，不影响发机电的正常运行。

四、安装要求1. 安全要求：在安装过程中，必须遵守安全操作规程，佩戴个人防护装备，确保人身安全。

2. 环境要求：安装环境必须符合相关的环保要求，确保发机电的正常运行不对环境造成污染。

3. 温度要求：发机电的安装环境温度应符合其额定温度范围，避免过高或者过低的温度对发机电的影响。

4. 震动和噪音要求：发机电的安装位置应远离震动源和噪音源，以减少震动和噪音对发机电的干扰。

5. 维护要求：在安装完成后，应定期对发机电进行维护和检查，确保其正常运行和延长使用寿命。

五、安装验收1. 功能测试：安装完成后，对发机电进行功能测试，确保其能够正常运行，并满足所需的电力输出要求。

2. 安全检查：对安装过程中的安全措施进行检查，确保安全设施完善，不会对人员和设备造成危（wei）险。

装配作业指导书一、引言装配作业指导书是为了指导装配人员进行装配工作，确保装配过程的顺利进行，并保证产品的质量和性能。

本指导书包含了装配的步骤、注意事项、工具要求等内容，旨在帮助装配人员理解装配要求，正确操作，提高装配效率和质量。

二、装配准备1. 工具准备装配所需的工具包括扳手、螺丝刀、电钻等。

请确保工具的完整性和正常使用状态，以免影响装配过程。

2. 材料准备准备好所需的装配材料，包括零件、螺丝、螺母等。

请检查材料的完整性和质量，如有损坏或缺失，请及时更换。

3. 工作环境准备确保装配的工作环境干净、整洁，并保持通风良好。

清理工作区域，确保没有杂物和障碍物，以提供良好的操作空间。

三、装配步骤1. 第一步根据装配要求，将零件A与零件B进行配对。

确保配对的零件完全匹配，并注意零件上的标识和编号，以避免错误装配。

2. 第二步使用合适的工具，将零件A与零件B进行固定。

根据装配要求，选择合适的螺丝和螺母，并使用扳手或螺丝刀进行拧紧。

请注意不要过度拧紧，以免损坏零件。

3. 第三步继续按照装配要求，将零件C与零件D进行配对和固定。

确保配对的零件完全匹配，并使用适当的工具进行固定。

4. 第四步根据装配要求，将零件E与零件F进行连接。

请注意连接的方向和位置，确保连接的牢固和稳定。

5. 第五步完成以上步骤后，对装配的部件进行检查。

确保所有连接紧固，零件位置正确，无松动和缺陷。

四、注意事项1. 在装配过程中，请确保操作规范和安全。

遵循相关的安全操作规程，佩戴必要的个人防护装备，以保护自己的安全。

2. 请仔细阅读装配要求和指导书，确保理解装配步骤和注意事项。

如有疑问或不清楚的地方，请及时与相关负责人沟通。

3. 在使用工具时，请确保工具的正确使用方法和操作技巧。

不要使用损坏的工具，以免造成事故或伤害。

4. 在装配过程中，如发现零件损坏、缺失或不匹配，请立即停止装配，并及时报告相关负责人。

不要强行使用损坏或不匹配的零件进行装配。

机型：工程编号：卡编号：柴油机机架部件装配作业指导书（适用第台）编制：校对：审核：批准：会签：技术科.作业指导书1.装配前的准备（1）、施工前应备齐有关资料产品图纸及技术文件。

操作工艺书。

金属结构焊接清单。

产品检验项目要求。

（2）、熟悉有关图样，工艺文件及工装夹具的使用性能。

(3)、施工场地及必要的工具准备和其他准备。

选择合适的装配平台及平台四周设备。

平台不平度≤2mm（10m范围）工装设备应定期检测并随时修正。

（4）复核上道零件，检查零件毛坯状态是否满足工艺要求，检验要素：柴油机机架部件装配工艺指导共19页第3页①合格炉批号钢印标记。

②厚度，外形。

零件外形与设计允许差：重要尺寸≯1mm次要尺寸≯2mm在不违反设计，不影响产品功能时，按下述标准执行：③切割边及坡口质量柴油机机架部件装配工艺指导共19页第4页应去除气割残渣，氧化皮及锐变毛刺，零件坡口角度允许一般为+2.5度④钢板不平度（≤2mm）⑤氧-乙炔切割要求符合HD48029-89柴油机焊接件表面质量要求。

2、装配（1）、装配顺序按操作工艺（2）、接头清锈焊接接头及边缘15mm-25mm范围内，应在装配前清锈。

（3）、点焊材料：与焊接要求相同，使用▲E5015、Φ3.2焊条▲或▲GFL-71，Φ1.4▲（焊条在焊接前必须按照要求进行烘干，储存）。

规格：间距300-400mm，长度70mm。

位置：按操作工艺，如操作工艺未予规定，则点焊位置一般应保证安装零件位置的准确，对清根焊缝的点焊，一般应在第二面焊接一侧。

柴油机机架部件装配工艺指导共19页第5页要求：保留在正式焊缝内的点焊质量要求同达底牌，必须具有足够的熔透深度，没有夹渣气孔裂纹等缺陷，点焊两端头不能过高，以便正式焊缝的过渡，否则必须进行修磨。

（注意：应避免在钢板上造成引弧麻点）。

（4）、没有特别说明，划线误差≯0.5mm。

（5）、焊缝装配间隙公差局部允差≯3mm（不包括焊接收缩余量）。

（6）、注意零件硬印标记，如遇有可能被覆盖和加工掉，则需另选合适位置补丁。
