第三章激光打印机本章主要内容本章主要介绍了激光打印机的工作原理和使用方法，激光打印机的安装与使用、维护等知识。
本章结构3.1 激光打印机的分类和特点3.2 激光打印机的组成和基本工作原理3.3 激光打印机的选购和安装使用3.4 激光打印机的使用和维护3.1 激光打印机的分类和特点激光打印机的外观如图8-1所示，它具有高质量、高速度、低噪音、易管理等特点，现已在办公领域广泛使用。
图3-1 激光打印机2.1.1 激光打印机的分类1. 按打印输出速度分，有低速激光打印机、中速激光打印机和高速激光打印机。
低速激光打印机：印刷速度小于20页/分；中速激光打印机：印刷速度为20～60页/分；高速激光打印机：印刷速度大于60页/分。
2. 按色彩分，有单色激光打印机和彩色激光打印机。
单色激光打印机：只能打印一种颜色；彩色激光打印机：可以打印逼真的彩色图案，可达印刷品的效果。
3. 按与计算机连接的接口分，有并行接口、SCSI接口、串行接口、USB接口、自带网卡的网络接口打印机，常用的是USB接口打印机。
4. 按分辨率分，有高分辨率、中分辨率和低分辨率打印机。
国内常见的激光打印机品牌有惠普(HP)、爱普生(EPSON)、佳能(CANON)、利盟(LEXMARK)、美能达(MINOLTA)、施乐(XEROX)、联想(LENOVO)、方正(FOUNDER)等。
2.1.2 激光打印机的特点激光打印机具有以下特点：1. 打印效果好，几乎达到印刷品的水平。
2. 打印速度快，打印噪音很小。
激光打印机又称为页式打印机，它一次打印完一整张纸。
3. 耗材多，价格较贵。
激光打印机使用碳粉盒，一盒碳粉大约能够打印3000～5000页。
重新购买一个碳粉盒或是更换盒里的碳粉，价格较为昂贵。
4. 对纸张的要求高，成本高，须采用专用复印纸。
3.2 激光打印机的组成和基本工作原理激光打印机是60年代末由Xerox(施乐)公司发明的。
喷墨打印机是通过精确喷墨技术实现点阵打印，但激光打印机在原理上与它完全不同，它是借助激光技术完成打印工作，故而得名。

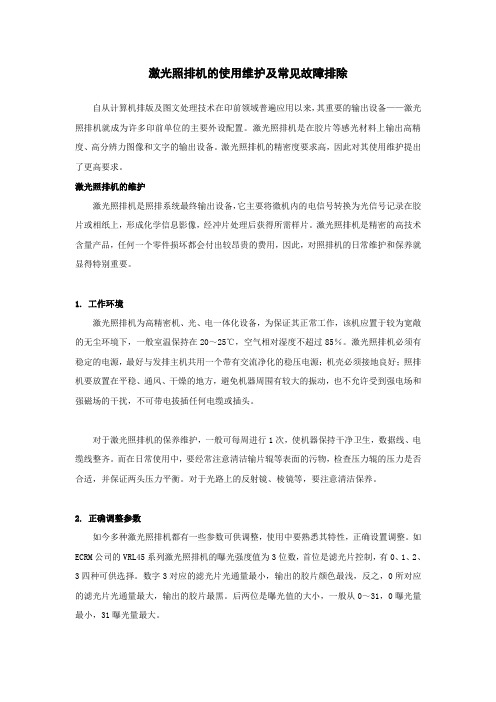

激光照排机的使用维护及常见故障排除自从计算机排版及图文处理技术在印前领域普遍应用以来，其重要的输出设备——激光照排机就成为许多印前单位的主要外设配置。
激光照排机是在胶片等感光材料上输出高精度、高分辨力图像和文字的输出设备。
激光照排机的精密度要求高，因此对其使用维护提出了更高要求。
激光照排机的维护激光照排机是照排系统最终输出设备，它主要将微机内的电信号转换为光信号记录在胶片或相纸上，形成化学信息影像，经冲片处理后获得所需样片。
激光照排机是精密的高技术含量产品，任何一个零件损坏都会付出较昂贵的费用，因此，对照排机的日常维护和保养就显得特别重要。
1. 工作环境激光照排机为高精密机、光、电一体化设备，为保证其正常工作，该机应置于较为宽敞的无尘环境下，一般室温保持在20～25℃，空气相对湿度不超过85％。
激光照排机必须有稳定的电源，最好与发排主机共用一个带有交流净化的稳压电源；机壳必须接地良好；照排机要放置在平稳、通风、干燥的地方，避免机器周围有较大的振动，也不允许受到强电场和强磁场的干扰，不可带电拔插任何电缆或插头。
对于激光照排机的保养维护，一般可每周进行1次，使机器保持干净卫生，数据线、电缆线整齐。
而在日常使用中，要经常注意清洁输片辊等表面的污物，检查压力辊的压力是否合适，并保证两头压力平衡。
对于光路上的反射镜、棱镜等，要注意清洁保养。
2. 正确调整参数如今多种激光照排机都有一些参数可供调整，使用中要熟悉其特性，正确设置调整。
如ECRM公司的VRL45系列激光照排机的曝光强度值为3位数，首位是滤光片控制，有0、1、2、3四种可供选择。
数字3对应的滤光片光通量最小，输出的胶片颜色最浅，反之，0所对应的滤光片光通量最大，输出的胶片最黑。
后两位是曝光值的大小，一般从0～31，0曝光量最小，31曝光量最大。
3. 充分利用照排机的自检功能照排机的自检是分析故障范围的重要参考依据。
在工作中出现故障检修时，如果照排机自检失败，就说明照排机本身有故障；如果自检正常，则说明照排机没有问题。
激光照排机操作指引1.目的规范激光照排机的操作方法，加强产品质量控制，提高设备使用寿命、提高菲林输出合格率，防止不合格的菲林留入下工序。
2.范围适用于本工序的操作及菲林的质量检验。
3.环境要求型号800v2温度23ºC±2ºC湿度55%±5%电源220V±10%功率小于3000VA同时也要保持室内环境清洁，地面及桌面无灰尘杂物。
4.菲林检验标准检验项目及标准检测工具图案文字无错漏、无多余内容同标样、彩搞对比/目视多色菲林套位精细，套位误差不得超过放大镜（8倍以上）0.1mm菲林的密度3.8—4.2 密度仪菲林版面无刮伤、沙眼及折痕目测5.菲林输出的步骤1. 将做好需要输出的文件通过网络传输到配置菲林输出软件的电脑上，仔细检查对照标样或彩稿确认无误后，对其文件进行解释传送到照排机内进行输出.2. 输出的过程中，首先将菲林材料装到所用片盒内由电脑控制进行上片，传送至冲片机内.其次在冲片机内要依次通过显影、定影、水洗、烘干最终完成整个输出过程。
3. 对显影、定影的液体配比根据需要可设为:原液体:水=1：3，整个冲片过程时间控制在120秒左右，温度控制在35ºC左右。
6.日常保养1. 日保养：每天对室内卫生进行清洁，保持地面干净，机器表面无灰尘，并保持环境温度23ºC±2ºC，湿度55%±5%.2. 周保养：每周定期对显影、定影胶棍进行清洁，防止液体固化在胶棍上从而影响到在输出菲林时被刮伤.3. 月保养：每月定期对冲片机进行清洗，根据出片情况对显影、定影液体进行更换。
4. 要定期对照排机内部的小车轨道上硅油、小车丝杠上凡士林润滑油，定期清洁旋转马达镜面，位置在照排机暴光滚筒内，还要定期清洁滚筒鼓内抽真空气孔，详图见用户使用说明书.5. 更换菲林片时，需要检查进片路径是否有菲林遗留，清洁片盒内部、边缘的灰尘及进片单元的灰尘、污垢，以免影响暴光质量。
四类常见的印前输出方案常见的印前制版输出方案有以下4种：方案一：激光打印机输出硫酸纸硫酸纸，又称制版硫酸转印纸，可用于印刷制版，具有纸质透明纯净、强度高、耐晒、耐高温、抗老化等特点，能防潮、杀菌、防蛀，遇水易变形。
广泛应用于手绘、CAD绘图、工程复印、激光打印、美术印刷、档案记录等。
因为这种纸的制作工艺里，需经过短时间的浓硫酸浸泡，所以取名硫酸纸。
激光打印机的原理是依据半调网点表现色阶的效果，用激光打印机的将图案打印在透明的硫酸纸上可以替代菲林，用于低端的印刷品晒版。
特别是单色的印刷品，但是用硫酸纸输出网点效果欠佳。
方案二：喷墨制版喷墨制版这个概念很早就有人提出来，方正在90年代末也推出过类似的报纸喷墨制版系统，用psppro充当RIP软件，宽幅的EPSON写真机做输出设备，将图案打印到特制的喷墨胶片上，这种喷墨胶片的特点是对水性墨的附着力强。
这种方法在菲林输出发达的地区没有什么意义，主要适用于没有条件进行菲林输出的地方，如果幅面小，甚至可以用普通的喷墨打印机实现，但是喷墨打印机的成像原理与激光打印不一样，它不是半调图案，也就是说不是印刷可以用的网点图案，所以要用RIP生成半调网点再进行打印。
比如一些有印刷要求的小作坊，比如美甲、地板、瓷器印花行业，采用这样的方案，投入与使用成本都很低。
A4喷墨制版胶片，市场价1至2元。
方式三：激光照排技术激光照排机输出菲林的方式是CTP出现之前最普遍的制版方式，因为菲林的透明度高，激光照排机的精度也高（通常在3000dpi以上），所以制版的效果很好，是主流印刷制版的首选，自从90年代初期面世以来，迅速得到普及，这种方式成功地替代了传统的铅印，使我国的印刷行业“告别铅与火，走向光与电”，2001年国家最高科学技术奖就奖励给汉字激光照排机系统的发明人北大的王选教授，使得汉字激光照排技术与“杂交”水稻齐名，这是两项在社会应用领域产生最大变革的技术，我国汉字激光照排技术，一直走在世界前列，直到现在中国、日本、韩国、台湾、香港等国家和地区的汉字报纸、排版输出领域一直由方正垄断，方正的排版技术很好，但是除了报纸以外，应用不多。
印刷数字工作流程知到章节测试答案智慧树2023年最新上海出版印刷高等专科学校第一章测试1.技术信息流指与生产工艺有关的信息，包括图文信息与生产控制信息两大类。
（）参考答案:对2.在数字化工作流程中，任何信息都需要以某种数据格式予以记录。
一般采用JDF 记载图文信息，采用PDF记载生产控制信息和管理信息。
（）参考答案:错3.PPF格式采用PostScript语言编写，数据结构为树状结构。
（）参考答案:对4.目前印刷企业应用的数字化印刷工作流程大多是基于PPF的流程。
（）参考答案:错5.JDF的语言基础是PDF。
（）参考答案:错6.PPF是CIP3在1995年发布的一种统一的、与设备有关的标准格式。
（）参考答案:错7.JDF文件包含PPF文件的所有内容。
（）参考答案:对8.JDF初始版本用于对系统的（），实现对印刷工艺流程的全过程管理。
参考答案:水平集成9.下列（）属于图文信息流。
参考答案:图像10.JDF是基于 ( )用于印刷作业时的描述及交换的开放式文件格式。
参考答案:XML第二章测试1.PDF支持多种不同工业标准的数据压缩算法，包括有损压缩和无损压缩。
（）参考答案:对2.PDF文件中仅包含文字、图形和图像等静态页面信息，不能包含音频、视频和超文本等动态信息。
（）参考答案:错3.PDF/X－1a文件不要求所有的字体内嵌。
（）参考答案:错4.PDF/X－1a文件不支持色彩管理流程，但可包含设备特征文件。
（）参考答案:对5.印前检查配置文件可以导出保存，供多次使用。
（）参考答案:对6.除预置的配置文件外，用户不可以指定各种条件值来修改现有的或者创建属于自己的配置文件。
（）参考答案:错7.以下( )不是PS文件的特点。
参考答案:生成之后还能再编辑8.检查后的结果不能保存为（）格式的文件。
参考答案:PS9.PDF格式从版本（）开始才适用于印前领域。
参考答案:1.310.（）是作为基于PDF的打印工作流程的标准推出的。
关于印刷中印前工艺的流程摘要：印刷品制作过程分为印前、印刷和印后三个阶段。
印前即印刷之前的处理过程，印前工艺又称为制版工艺。
随着计算机技术、激光照排技术等在印前工艺中的广泛应用，印前技术发生了翻天覆地的变化，其主要特征是以数字形式描述页面信息，以电子媒体或网络传递页面信息，以激光技术记录页面信息。
随着计算机硬件及软件技术的发展，印前的技术流程也在不断改变，其基本趋势是工艺流程的高效化和一体化。
下面主要介绍了印前阶段涉及的部分工艺流程内容。
关键词：图像处理;组版与拼版；打印输出；印前发展趋势一、图像处理（一）、图像扫描1、扫描仪的工作原理：平面扫描仪获取图像的方式是先将光线照射在扫描的材料上，光线反射回来后由CCD光敏元件接收并实现光电转换。
当扫描不透明的材料如照片，打印文本以及标牌、面板、印制板实物时，由于材料上黑的区域反射较少的光线，亮的区域反射较多的光线，而CCD器件可以检测图像上不同光线反射回来的不同强度的光通过CCD器件将反射光皮波转换成为数字信息，用1和0的组合表示，最后控制扫描仪操作的扫描仪软件读入这些数据，并重组为计算机图像文件。
而当扫描透明材料如制版菲林软片，照相底片时，扫描工作原理相同，有所不同的是此时不是利用光线的反射，而是让光线透过材料，再由CCD器件接收，扫描透明材料需要特别的光源补偿－透射适配器（TMA）装置来完成这一功能。
扫描仪主要对页面实物信息进行扫描，即将所扫描的图像放置于扫描设备内，所扫描图像信息面对着下端激光扫描头。
当扫描头从一端移动到另一端时扫描结束，在计算机中将会得到数字形式的扫描图像。
当计算机外连扫描设备时，计算机内会出现扫描仪自带的软件，可对扫描所得的数字信息进行预扫描设置。
并可以设定扫描区域大小、扫描模式，可以为彩色模式、灰度模式和二值灰度模式。
而且也可设定扫描到的数字信息的分辨率。
扫描所得的图像就可直接用于图文处理后再用于印刷输出。
图1 扫描仪2、平面扫描仪操作步骤扫描操作步骤主要分为：放置原稿——预扫——参数设置——正式扫描。
