箱式变电站的交接试验和标准

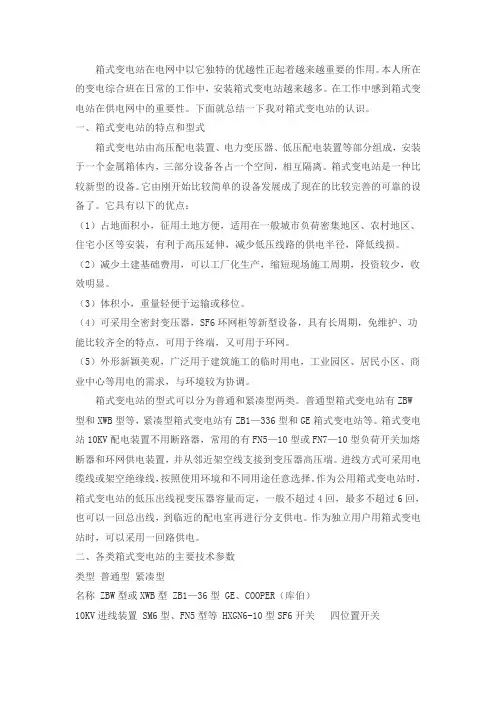

箱式变电站在电网中以它独特的优越性正起着越来越重要的作用。

本人所在的变电综合班在日常的工作中，安装箱式变电站越来越多。

在工作中感到箱式变电站在供电网中的重要性。

下面就总结一下我对箱式变电站的认识。

一、箱式变电站的特点和型式箱式变电站由高压配电装置、电力变压器、低压配电装置等部分组成，安装于一个金属箱体内，三部分设备各占一个空间，相互隔离。

箱式变电站是一种比较新型的设备。

它由刚开始比较简单的设备发展成了现在的比较完善的可靠的设备了。

它具有以下的优点：（1）占地面积小，征用土地方便，适用在一般城市负荷密集地区、农村地区、住宅小区等安装，有利于高压延伸，减少低压线路的供电半径，降低线损。

（2）减少土建基础费用，可以工厂化生产，缩短现场施工周期，投资较少，收效明显。

（3）体积小，重量轻便于运输或移位。

（4）可采用全密封变压器，SF6环网柜等新型设备，具有长周期，免维护、功能比较齐全的特点，可用于终端，又可用于环网。

（5）外形新颖美观，广泛用于建筑施工的临时用电，工业园区、居民小区、商业中心等用电的需求，与环境较为协调。

箱式变电站的型式可以分为普通和紧凑型两类。

普通型箱式变电站有ZBW型和XWB型等，紧凑型箱式变电站有ZB1—336型和GE箱式变电站等。

箱式变电站10KV配电装置不用断路器，常用的有FN5—10型或FN7—10型负荷开关加熔断器和环网供电装置，并从邻近架空线支接到变压器高压端。

进线方式可采用电缆线或架空绝缘线，按照使用环境和不同用途任意选择。

作为公用箱式变电站时，箱式变电站的低压出线视变压器容量而定，一般不超过4回，最多不超过6回，也可以一回总出线，到临近的配电室再进行分支供电。

作为独立用户用箱式变电站时，可以采用一回路供电。

二、各类箱式变电站的主要技术参数类型普通型紧凑型名称 ZBW型或XWB型 ZB1—36型 GE、COOPER（库伯）10KV进线装置 SM6型、FN5型等 HXGN6-10型SF6开关四位置开关变压器型号 S9-500型或其他 S9-500 SH（GE）-500 COOPER-500（相当S7）额定电压（KV） 10/0.4 10/0.4 10/0.4 10/0.4分接电压±2×2.5% +3×2.5%-1×2.5% +3×2.5%-1×2.5% ±2×2.5%连接组别 Y，yn D,yn11 D,yn11 D,yn11高压电流（A）高压为28.9或者其他 28.9 28.9 28.9阻抗电压百分数 4%或其他 4% 4% 4%空载损耗（W） 960 960 270 相当S7负载损耗（W） 5100 5100 5100 相当S7低压配电回路 4~6回 3~4回标准1回油种类沪石10号，沪石25号普通油或β普通油或R-TEMP油二、各类常用箱变的结构特点1、ZBW型箱式变电站的结构特点。

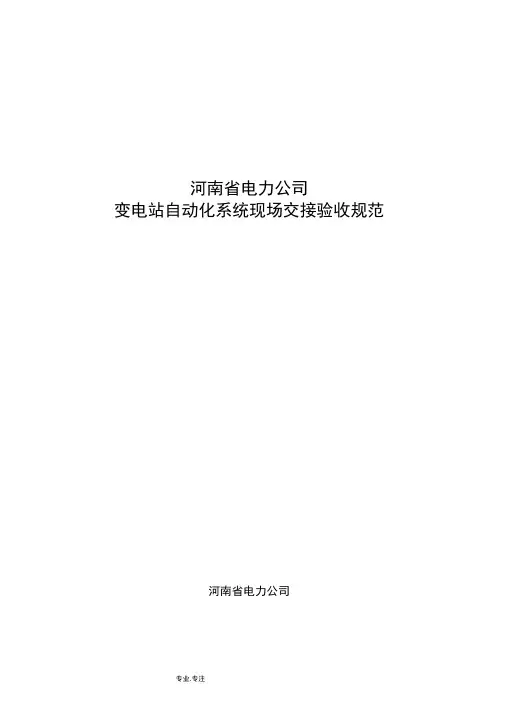

河南省电力公司变电站自动化系统现场交接验收规范河南省电力公司编制说明变电站自动化系统担负着电网运行状况监控的重要任务，系统一旦投运将难以停运，因此在系统投运前必须经过规范的交接验收。

为规范变电站自动化设备交接验收，提高变电站自动化系统新装调试质量，河南省电力公司组织编制了变电站自动化系统现场交接验收规范》。

〈变电站自动化系统现场交接验收规范》是在施工部门完成变电站自动化系统安装调试基础上进行的部分项目的抽查性检测。

其主要内容包括现场验收应具备的条件、验收程序、组织机构、验收项目、验收标准及测试记录等。

本规范结构严谨，内容全面、格式规整、操作性强。

对于分清设备新装调试与工程验收检验的工作界面、促进基建与生产验收人员各尽其责，规范基建生产交接验收工作具有重要意义，同时也是变电站自动化系统现场交接验收标准化作业的基本依据。

本规范适用于河南电网110kV-220kV变电站自动化系统基建、技术改造项目的验收工作，35KV变电站自动化系统可以参照执行1总则2适用范围3引用标准4现场验收条件4.1应具备的条件4.2应提交的图纸资料5验收组织管理5.1验收时间5.2验收组织流程5.3验收方案5.6. 6. .7 .7.8.5.4验收流程框图5.5验收组织机构 1.1 5.6职责 1.1 6验收内容126.1验收范围 1.2 6.2验收内容 1.2 7验收要求137.1验收记录要求 1.3 7.2验收文件的编制 1.38验收项目及记录 1.48.1硬件检查148.2软件检查 1.6 8.3遥测功能检查 1.9.8.4遥信功能检查 1.9.8.5遥控功能测试208.6遥调功能检查208.7同期功能测试209综合验收项目219.1远动系统验收219.2 GPS系统对时检查22.9.3接入本系统的其它智能设备2210测试报告及验收结论23附录A四遥信息测试表（抽测） ........................................................................................................... 25 .........附录B 110kV/220kV自动化系统技术指标汇总 (28)附录C验收报告 ..................................................................................................................................... 2.9. ............附录D缺陷表.......................................................................................................................................... 30 .............1总则1.1为规范河南电网变电站自动化系统新安装调试验收，提高新投变电站自动化系统调试质量，使现场交接验收工作更具规范性和可操作性，根据国家电网公司及华中网公司相关规定，结合我省实际特制定本规范。

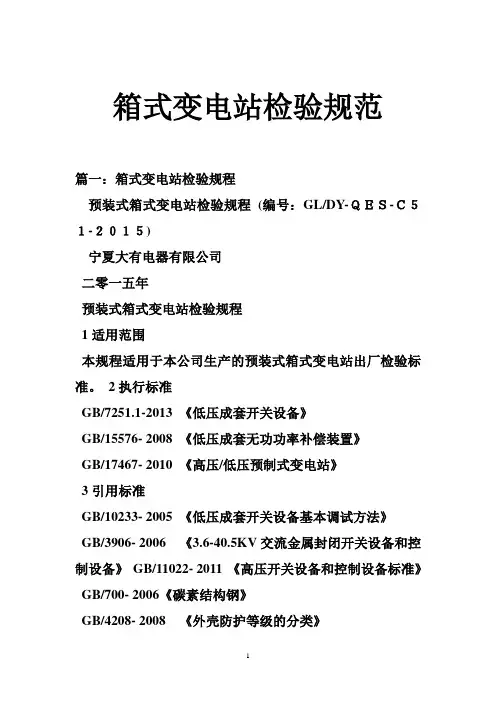

箱式变电站检验规范篇一：箱式变电站检验规程预装式箱式变电站检验规程(编号：GL/DY-ＱＥＳ-Ｃ５１-２０１５)宁夏大有电器有限公司二零一五年预装式箱式变电站检验规程1适用范围本规程适用于本公司生产的预装式箱式变电站出厂检验标准。

2执行标准GB/7251.1-2013 《低压成套开关设备》GB/15576- 2008 《低压成套无功功率补偿装置》GB/17467- 2010 《高压/低压预制式变电站》3引用标准GB/10233- 2005 《低压成套开关设备基本调试方法》GB/3906- 2006 《3.6-40.5KV交流金属封闭开关设备和控制设备》GB/11022- 2011 《高压开关设备和控制设备标准》GB/700- 2006《碳素结构钢》GB/4208- 2008 《外壳防护等级的分类》《本地供电部门验收规范》4箱式变电站外形检查4.1箱体成型后，应符合图纸要求，几何误差见下表。

表1 对角线误差（单位：mm）表2外形尺寸及允许偏差（单位：mm）4.2箱式变电站的所有开孔应按图纸要求和《冷加工通用工艺规程》（编号：DY-01-GY）进行并满足箱式变电站自身结构及使用要求。

4.3箱式变电站的骨架应按《焊接通用规程》（编号：DY-02-GY）进行，框架焊接要牢固，不得漏焊，焊缝平整光洁、没有焊穿裂缝、溅渣气孔。

4.3.1吊柱是箱式变电站工艺重点，必须焊接牢固，焊口要有一定深度焊口焊满突出、不得有溅渣，以防在起吊过程中脱落。

4.4箱式变电站的箱体、柜体及其零部件的金属表面的涂覆加工工艺应按《喷涂工艺规程》（编号：DY-03-GY）进行，在柜体和箱体一米处观察不应有明显的色差和反光。

4.5组装式箱式变电站，对接处的立缝，水平公差值应一致，连接孔偏差应不大于1mm，对接处应能保持整体性能。

4.6变压器室内应对母线、电缆连接洞口进行封堵，达到防误入、防鼠、防火的要求。

5 高、低压配电装置的检查5.1一般检查5.1.1所有电器设备及部件、元器件要符合图纸及相关技术要求的规定。

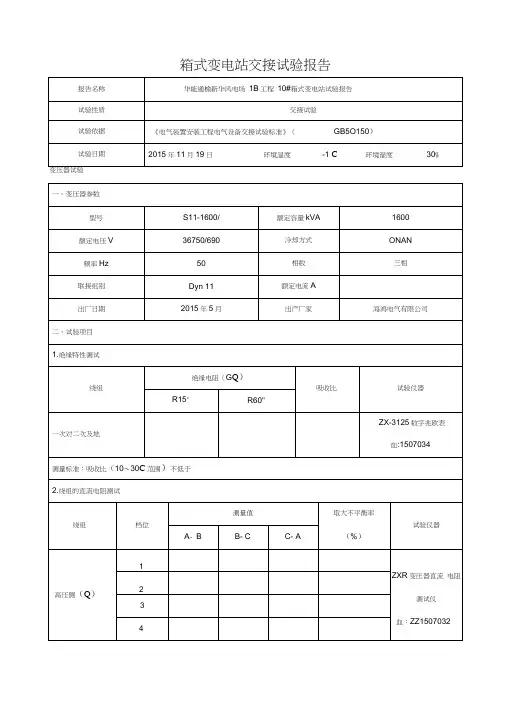

箱式变电站的交接试验和标准The manuscript was revised on the evening of 2021箱式变电站的交接试验和标准（1）1600KVA以下变压器试验项目：1）绕组绝缘电阻：用2500V摇表30o时，200MΩ；2）绕组直流电阻，要求相间差别不大于三相平均值4%，线间差别不大于平均值2%；3）极性必须与变压器的标志相符，在额定分接头的电压比偏差±%；4）绝缘油耐压强度不小于25KV；5）交流耐压试验30KV。

（2）氧化锌避雷器试验项目：1）绝缘电阻：用2500V摇表，不低于10000MΩ；2）1mA直流下实测电压与初始值相比较变化不大于±%；3）75%实测电压下的泄漏电流不大于50uA；4）阻性分量、全电流值：运行电流下的持续电流的阻性电流或总电流值符合规定。

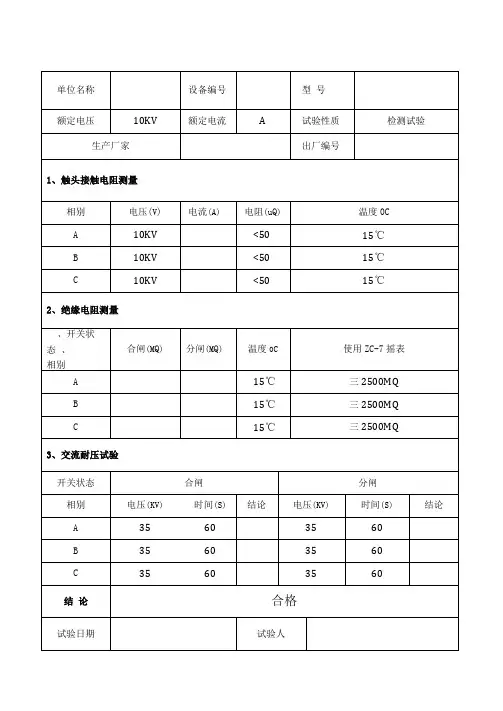

（3）10KV四位置开关试验项目：1）绝缘电阻：用2500V摇表，不低于1000MΩ；2）工频交流耐压42KV，1min；3）线路的相位一致性检查；4）四位置开关的功能和位置正确性检查合格。

四、各类箱式变电站的安装和运行要求(1)箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响设备运行。

浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。

开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。

（2）箱式变电站接地和零线共用一接地网。

接地网一般在基础四角打接地桩，然后连成一体。

箱式变电站与接地网必须有两处可靠的连接。

箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。

定期测量接地电阻值，接地电阻应不大于4Ω。

（3）箱式变电站以自然风循环冷却为主。

因此，在其周围不能违章堆物，尤其是变压器室门不应堵塞，还应经常清除百叶窗通风孔上附着物，以确保所有电气设备不超过最大允许温度。

（4）低压断路器跳闸后，应检查跳闸原因后方可试送。

箱式变电站验收标准
箱式变电站验收标准可以根据实际情况进行制定，一般包括以下
方面：
1. 外观检查：包括箱体结构是否完好、外观涂层是否均匀牢固、检查箱式变电站的防爆装置和密封性能等。

2. 内部设备检查：检查箱内所配设备的齐全性、规格型号是否
符合要求，电缆的焊接质量是否良好，仪表表头是否准确、可靠等。

3. 电气性能检查：对箱式变电站的电气性能进行检查，包括检
验配电变压器的有载和无载损耗、绝缘电阻、绝缘电阻差、油质量等。

4. 防雷接地系统检查：检查箱式变电站的防雷接地装置的可靠
性和接地电阻是否满足要求。

5. 投运试验：包括箱式变电站的漏电保护器、断路器等各种保
护和控制设备的试验，如高压测试、电流、电压、短路试验等。

6. 运行试验：对箱式变电站进行运行试验，包括负荷试验、调
压试验、电压调整范围试验等。

7. 安全措施：检查箱式变电站的安全措施是否到位，包括是否
设置火灾报警设备、照明设备、防止触电的保护措施等。

8. 记录保存：对箱式变电站的验收过程和结果进行记录保存，
包括各项试验的数据和结果、设备的检测报告等。

以上是常见的箱式变电站验收标准，具体验收标准可以根据实际
情况进行制定，以确保箱式变电站的性能和质量符合要求。

箱变生产检验一、总则：1.1箱变依据下列标准进行设计与制造GB17467－2010《高压／低压预装式变电站》的标准。

SD320－1992《箱式变电站技术条件》1.2使用环境条件：1.2.1海拔高度不超过1000m。

1.2.2环境温度-25～+40℃。

1.2.3风速不大于35m／s。

1.2.4在安装地点没有对设备导体和绝缘有严重影响的气体、蒸汽或其他化学腐蚀物质存在，地面倾斜度不超过5°。

1.3组合式箱式变电站中的各种电器设备应分别符合相应的国家（或部）标准二、额定参数2.1额定电压应符合GB156－80“电气设备额定电压”的规定。

2.1.1高压侧额定电压和最高工作电压：10kv 11.5kV。

2.1.2低压侧额定电压（v）∶4002.1.3 10千伏配电网中性点经小电阻接地。

2.2额定电流2.2.1高压配电装置额定电流（A）:630A2.2.2低压配电装置总母线、总开关额定电流（A）∶3200A（2000KVA）、2.2.3低压分支额定电流（A）∶依据具体设计图纸2.2.4高压配电装置动、热稳定电流（kA）∶252.3变压器额定容量∶见设计图纸。

三、箱变主要技术条件箱变安装在室外场所。

高压室、低压室内有操作走廊，宽度应分别大于1.0m、0.8m，变压器室内各侧检修距离大于0.3m，各操作检修走廊均铺设10mm厚橡胶绝缘踏步。

箱变尺寸不能小于规定尺寸。

箱变基础底板采用槽钢构成主结构，其它部分也应采用不同标号的槽钢，同时对基础底板的荷载进行计算。

3.1变压器3.1.1设备名称:10千伏三相油浸式全密封无励磁配电变压器。

3.1.2型号:S11-M3.1.3额定容量按设计、招标书要求执行。

3.1.4额定电压：依据供电公司标准。

3.1.5联结组标号: D,ynll3.1.6变压器高压端头采用肘型绝缘头。

变压器与真空断路器之间的电缆采用截面积不低于120平方毫米的高压铜芯交联聚乙烯电缆，变压器低压端头至低压母线之间的导体须进行绝缘处理。

变电站设备的交接验收制度范文一、概述本文旨在建立和完善变电站设备的交接验收制度，既有利于保护设备的使用安全，又有利于提高设备的维护和管理效率。

本制度适用于所有变电站设备的交接验收工作，以确保设备在交接过程中能够满足相关要求，保证设备的正常运行。

二、交接验收的主要环节和要求2.1 责任部门交接验收主要由设备使用部门和设备维护部门共同完成，对设备的使用和维护负有责任。

2.2 交接要求2.2.1 建立交接清单在设备交接之前，设备使用部门和设备维护部门应共同编制设备交接清单，明确列出待交接的设备名称、型号、编号等基本信息。

2.2.2 设备清洁设备交接之前，设备维护部门应对待交接设备进行清洁，确保设备表面清洁，无尘污和油污等。

设备使用部门也要保证设备的良好保养，不得故意造成设备的损坏或污损。

2.2.3 设备操作和维护记录设备维护部门应提供设备的操作和维护记录，包括设备的维护保养记录、故障维修记录等，以供设备使用部门查阅。

2.2.4 设备状态检查设备使用部门应对交接设备进行状态检查，包括设备的外观是否完好、显示屏是否正常、仪表指示是否准确等。

如发现设备存在异常，应及时与设备维护部门协商解决。

2.2.5 设备功能测试设备使用部门应对交接设备进行功能测试，确保设备的正常运行，包括设备的开关、按钮、指示灯、报警器、保护装置等的正常工作。

如发现功能异常，应及时与设备维护部门协商解决。

2.2.6 设备操作培训在设备交接过程中，设备维护部门应对设备使用部门进行设备操作培训，包括设备的开关操作、故障排除方法、应急处理等，确保设备使用部门能够正确操作设备，并能够熟练处理常见故障。

2.3 交接验收表对于设备的每次交接验收，应填写交接验收表，以记录交接的基本情况、存在的问题和解决方案等。

三、交接验收的流程3.1 前期准备工作设备使用部门和设备维护部门共同编制设备交接清单，明确待交接的设备名称、型号、编号等基本信息。

3.2 设备清洁设备维护部门对待交接设备进行清洁，确保设备表面清洁，无尘污和油污等。
