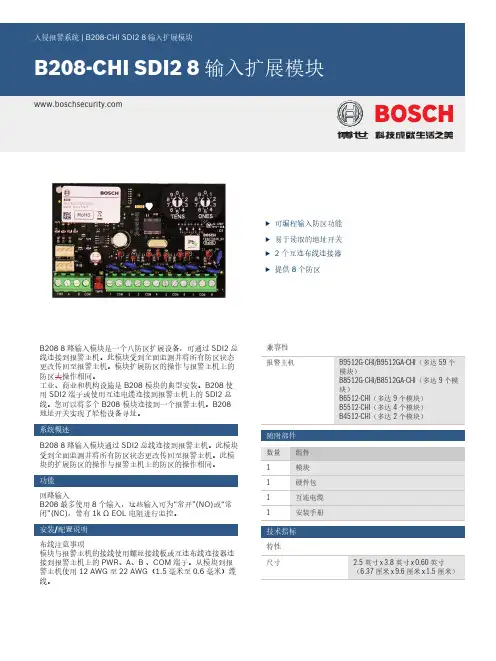

八防区扩展模块

u 可编程输入防区功能u 易于读取的地址开关u 2 个互连布线连接器u提供 8 个防区B208 8路输入模块是一个八防区扩展设备，可通过SDI2总线连接到报警主机。

此模块受到全面监测并将所有防区状态更改传回至报警主机。

模块扩展防区的操作与报警主机上的防区大操作相同。

工业、商业和机构设施是B208 模块的典型安装。

B208使用SDI2端子或使用互连电缆连接到报警主机上的SDI2总线。

您可以将多个B208 模块连接到一个报警主机。

B208地址开关实现了轻松设备寻址。

系统概述B208 8路输入模块通过SDI2总线连接到报警主机。

此模块受到全面监测并将所有防区状态更改传回至报警主机。

此模块的扩展防区的操作与报警主机上的防区的操作相同。

功能回路输入B208最多使用8个输入，这些输入可为“常开”(NO)或“常闭”(NC)，带有1k Ω EOL 电阻进行监控。

安装/配置说明布线注意事项模块与报警主机的接线使用螺丝接线板或互连布线连接器连接到报警主机上的PWR 、A 、B 、COM 端子。

从模块到报警主机使用12 AWG 至22 AWG （1.5毫米至0.6毫米）缆线。

兼容性随附部件技术指标特性环境要求电源要求接线回路输入订购信息B208-CHI SDI2 8输入扩展模块提供8个可编程输入。

订单号 B208-CHI2供应商：中国:博世（上海）安保系统有限公司上海市长宁区虹桥临空经济园区福泉北路333号203幢8,9楼邮编：200335电话：+86 21 2218 1111传真：+86 21 2218 2099 服务热线：400-8310-669服务邮箱：*****************.com© 博世安防系统 2018 | 数据如有更改，恕不另行通知42172080267 | zh-CHS, V3, 10. 七月 2018。

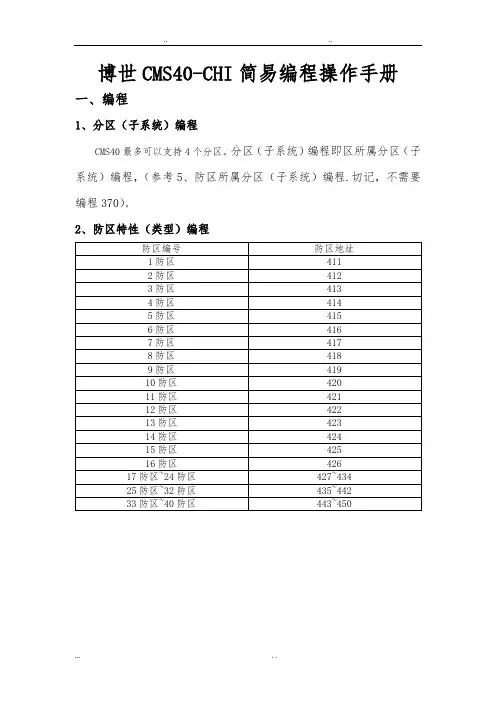

博世CMS40-CHI简易编程操作手册一、编程1、分区（子系统）编程CMS40最多可以支持4个分区。

分区（子系统）编程即区所属分区（子系统）编程，（参考5、防区所属分区（子系统）编程.切记，不需要编程370）。

2、防区特性（类型）编程使用24小时无声紧急报警防区，必须先编程330=10 333=1如上图，如果将第25号防区改为24H防区，编程为435#7*3、八防区扩展模块编程（防区来源编程）3.1 八防区扩展模块DX2010地址设置开关5 ON对应17~24防区开关5、6ON对应25~32防区开关4 ON对应33~40防区3.2模块编程其实就是告诉主机该防区来自于哪里？是来自于主机板载防区还是8防区扩展模块。

1-16防区属于板载防区，默认已经好，不需要再编。

17~40号防区必地址含义功能项默认值0451~0466 防区1~160=板载防区1=键盘防区(17~20防区)2=扩展防区(DX2010,17~40防区)3~15=无效值0 0467~0490防区17~4015如，防区17~40都是来源于8防区扩展模块DX2010，那么467~490都可以编程为2。

（467#2*表示第17防区来源于第一块八防区扩展模块）4、防区防拆、旁路编程地址含义210 防区类型211 防区旁路212 强制布防213 静音报警214 防区锁定215 防区防拆216 防区状态报告任何防区都可以使用，但建议每个防区使用不同地址。

经过上述操作，我们可以启用一个防区的防拆和旁路功能，如将第1防区启用防拆，编程为215#1*（215表示防区防拆，1表示启用）；第2防区不允许旁路，编程为211#0*（211表示防区旁路，0表示禁用）。

5、防区所属分区（子系统）编程这里的编程顾名思义就是讲防区放到分区，表示该防区属于几号分区（这里防区编号防区地址1防区3712防区3723防区3734防区3745防区3756防区3767防区3778防区3789防区37910防区38011防区38112防区38213防区38314防区38415防区38516防区386 17防区~24防区387~39425防区~32防区395~40233防区~40防区403~410取值围含义0 不使用次防区1 1分区2 2防区3 3防区4 4防区6、键盘管理分区（子系统）如果没有设置分区，建议不要设置主键盘键盘拨码键盘1 1ON键盘2 2ON键盘3 1ON 2ON键盘4 3ON键盘5 1ON 3ON键盘6 2ON 3ON键盘7 1ON 2ON 3ON键盘8 4ON当设置为主键盘时（515#0*#），切换分区命令为2580+0+（分区号）+#，如切换为4分区时切换命令为258004#7、板载输出编程板载输出编程主要编程键盘提示音和警号相关编程警号接线：12V+ AUX+12V- P01所以警号编程应该为542#3*警号蜂鸣时间编程为8、延时编程分区的进入和退出延时编程，如果没有分区，默认就是分区1 8．1分区退出延时8.2分区进入延时9、报告编程10、用户编程按照以下编程可以添加、删除和修改用户密码用户码分区分配（“x”表示有效，15表示所有分区）11、日期和时间编程注意：这里的PIN码为1234.如将时间改为2016年7月20日17时39分，编程为123451#（待当前时间显示完成后继续键入）1607201739#。

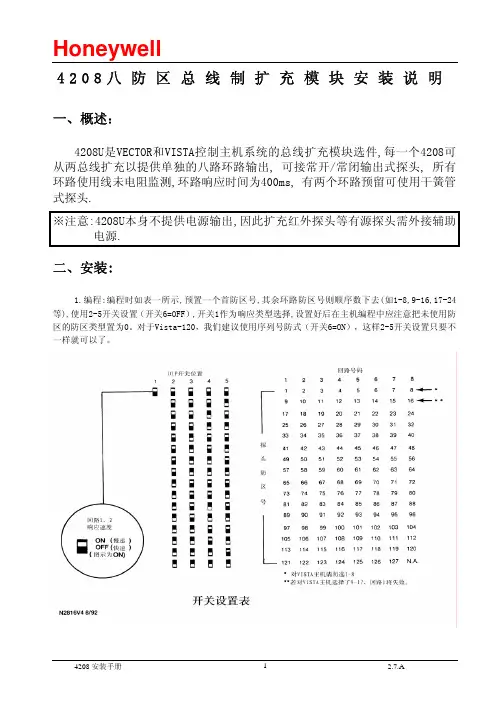

4208八防区总线制扩充模块安装说明一、概述：
4208U是VECTOR和VISTA控制主机系统的总线扩充模块选件,每一个4208可从两总线扩充以提供单独的八路环路输出, 可接常开/常闭输出式探头, 所有环路使用线未电阻监测,环路响应时间为400ms, 有两个环路预留可使用干簧管式探头.
※注意:4208U本身不提供电源输出,因此扩充红外探头等有源探头需外接辅助电源.
二、安装:
1.编程:编程时如表一所示,预置一个首防区号,其余环路防区号则顺序数下去(如1-8,9-16,17-24等),使用2-5开关设置（开关6=OFF）,开关1作为响应类型选择,设置好后在主机编程中应注意把未使用防区的防区类型置为0。

对于Vista-120，我们建议使用序列号防式（开关6=ON），这样2-5开关设置只要不一样就可以了。

2.固定与连线
如图二所示,拆开盖板,从安装孔固定好4208,连接总线环路及探头环路. ※ 注意:使用#22双绞线时,最大长度为365米.
三、性能指标：
1.体积：98mm×178mm×35mm
2.电源、电压：7.3-14VDC
电流:28mA
3.工作温度：-20℃－70℃
4.工作湿度：90％ (非凝气)
5.探头环路响应时间：
慢速：400ms(所有环路) 快速：10ms(环路1,2)
6.探头环路电流： 环路1-6：1mA 环路7,8：100uA
7.探头环路连线：最长365米,使
用#22线(Φ0.65mm)。

××银行××分行××支行防盗报警系统方案一、前言1.1概述我们的宗旨是让我们所服务的客户工作、生活在安全、有序的环境中，时刻感受到现代高科技为人们所带来的便利，也能让管理者通过我们所提供的安防系统，进一步为××银行××分行××支行的全体员工提供更安全、方便、快捷、舒适的环境。

按照客户的具体要求和安全防范之有关规定，我们设计了此套防盗报警系统方案。

该系统及配套设备拟达到如下要求：(1) 可防止人员非法进入防范区域；(2) 防盗装置外形美观，设备均符合中国及国际质量认证；(3) 具有先进性的智能保安系统；(4) 具有全天候报警功能，重点部位报警；(5) 选用设备符合国内及国际标准认证，适应中国国情；(6) 整个系统全部采用先进设备，技术领先，可靠性高，使用简便，经久耐用，配套性好，具有一定的自我防护能力。

1.2设计原则1.2.1方案设计要求本系统的设计和实施的过程中，将始终遵循如下基本原则：1、实用性设计本系统，应首先考虑能满足本项目之防范系统的功能要求和实际应用的需要。

2、开放性保证其它各子系统产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，并结合相关的国际标准或工业标准执行。

3、可靠性和稳定性在系统设备选型等方面要充分考虑可靠性和稳定性。

应该报警的不丢警、属于误警的应该尽可能少，系统硬件设备故障率低，抵抗各种干扰，保证长时间连续操作。

在保证安全的前提下，报警后反应速度、传输速度越快越好。

4、可扩充性本系统考虑今后发展的需要，因而必须为在系统产品系列、容量与处理能力等方面的扩充与换代的可能，这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比。

5、易管理性系统涉及防范面积广，需要对系统进行实时控制和管理。

系统管理员要在不改变系统运行的情况下具备对系统进行调整的能力。

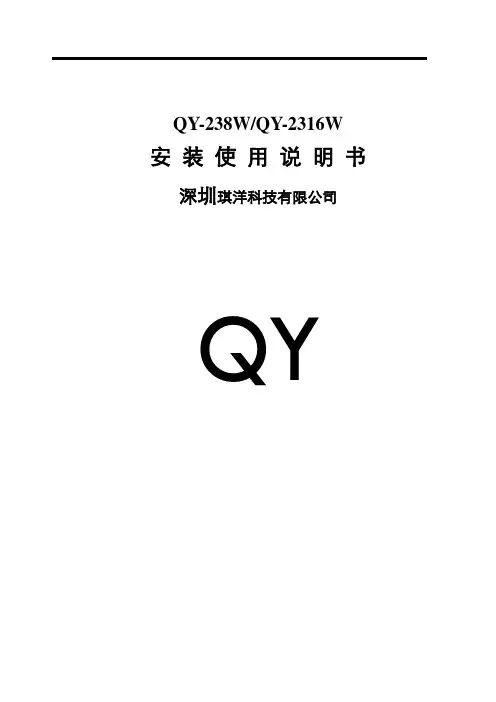

QY-238W/QY-2316W 安装使用说明书深圳琪洋科技有限公司QY目录前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。

建议您在使用本系统前，认真阅读本说明书，请按说明书中要求的程序步骤进行操作。

我们深信，本产品无论是在外形、功能，还是在操作和使用上，都充分体现其方便性及适应性。

使用本说明书，可以解答您的大部分疑问，同时，我们将提供完善的售后服务，并随时与您保持联系。

本说明书不能作为法律文件，对于用户、操作员或安装员对手册内容的误解、误操作和系统带病运转而导致任何损失和法律责任，我公司恕不承担。

本公司保留对本使用说明书的修改权，修改之前不再另行通知使用本产品的用户。

谢谢您的支持与合作!第一章概述概况铁盒多功能报警控制主机采用先进的微处理技术作为控制核心，集成度高，可靠性好，具有多种灵活接口，产品用途广泛，使用方便。

功能简介♦高速数字通讯方式，兼容ADEMCO4+2 、CID数字通讯协议；向报警中心报送信号。

♦可对系统进行各种编程设置，如警声方式、防区类型、录音、监听、远程控制、电话号码、电话线检测、强制布防、输出等。

♦有线、无线兼容（QY-238W/2316W）。

♦2组6位用户密码、1组6位设置密码均可自行修改；♦可设置4组报警电话号码（固定电话或手机号码）和1组报警中心电话号码。

警情触发时，循环拨号。

♦5种布防方式：单防区布防、离去布防、周界布防、延时布防、远程布防。

♦5种撤防方式：单防区撤防、密码键盘撤防、远程撤防、接警撤防、遥控撤防。

♦5种防区类型：即时防区、延时防区、24小时防区、周界防区、旁路防区。

♦可远程遥控，可外接监听头，远程监听现场警情，驱动现场警号。

♦内置语音模块，可录10-20秒语音，进行语音报警。

♦可用遥控器进行布防、撤防、紧急报警等操作（QY-238W/QY-2316W）。

♦可用主机键盘快捷键操作，简单方便。

♦可设置电话线检测功能，防剪、防雷击。

♦可用带报警输出的键盘，可设置报警输出的时间，常开常闭输出。

防盗报警控制器安装手册I N S T A L L A T I O N M A N U注：附件内有螺丝(4颗)、线尾电阻(2.2K，8个)、保险丝管（2.0A，2个；0.5A，2个）、膨胀管（4个）注：附件包内螺丝(4颗)、膨胀管（4个）注：以上内容由安装负责人填写并由相关单位或负责人确认防区号安装位置类型是否能旁路924024124224324424524624724823附录：防区类型设置2主机装箱清单键盘装箱清单目录1. 概述……………………………………………………………………………………2. 主要功能及特点………………………………………………………………………3. 名词解释………………………………………………………………………………4. 系统安装…………………………………………………………………………… 4.1 整体安装示意图………………………………………………………………………………………… 4.2 工程安装基本要求……………………………………………………………………………………… 4.3 主机安装基本要求………………………………………………………………………………………5. 主板…………………………………………………………………………………… 5.1 性能指示………………………………………………………………………………………………… 5.2 主板端口说明……………………………………………………………………………………………6. LHB9000-Z1单防区模块……………………………………………………………7. LHB9000-Z2双防区模块……………………………………………………………8. LHB9000-Z8 八防区模块……………………………………………………………9. LHB9000-R8 八路继电器模块……………………………………………………10. DK901 LCD键盘 ……………………………………………………………………10.1 键盘地址............................................................................................................... 10.2 键盘分区............................................................................................................ 10.3 面板说明......................................................................................................... 10.4 键盘板上的接线端子 .......................................................................................... 10.5 键盘上的防折开关 ................................................................................................ 10.6 键盘安装 ............................................................................................................ 11. 键盘操作....................................................................................... 11.1密码输入............................................................................................................... 11.2布/撤防操作......................................................................................................... 11.3参数设置...............................................................................................................附录1:键盘提示注释..............................................................................附录2：防区类型设置 (1112)2344448991113131414141415151515163435防区号安装位置类型是否能旁路206207208209210211212213214215216217218219220221222223224225226227228229230231232233234235236237238205附录：防区类型设置2一、概述LHB 9000是豪恩安全科技有限公司规划的新一代扩展方式的报警主机系统，包括强大的报警功能，先进的报警传输、控制、检测技术，多种现代化的方式完成从探测器报警到用户处理。

QY-238W/QY-2316W安装使用说明书琪洋科技QY目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (3)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (5)有线9－16防区打开、关闭设置 (6)2.2电源的连接 (6)2.3有线探测器的连接 (6)2.4警号的连接 (6)2.5线的连接 (6)2.6监听头的连接 (7)2.7键盘的安装 (7)2.8仅用无线防区,不接有线防区的安装（只QY-238W/2316W有此功能） (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作（只QY-238W－08/QY-2316W有此功能） (8)3.3键盘面板及声光指示 (8)3.4布防 (10)3.5撤防：解除警戒状态 (10)3.6远程控制： (10)3.7接警控制： (11)3.8录音： (11)3.9消警 (11)3.10旁路防区查询： (11)第四章系统设置 (11)4.1系统出厂基本设置 (11)4.2复位 (12)4.3进入设置状态 (12)4.4退出设置状态 (12)4.5修改安装员密码 (12)4.6修改用户密码 (12)4.7无线探测器的学习（QY-238W/2316W有此功能） (13)4.8无线探测器的删除（QY-238W/2316W有此功能） (13)4.9防区类型及报警声输出设置 (13)4.10用户编号（中心编号）设置： (13)4.11布防延时时间设置 (14)4.12报警延时时间设置 (14)4.13设置报警 (14)4.14报告传输设置 (14)4.15远程控制打开/关闭 (15)4.16远程遥控振铃声次数设置 (15)4.17接警放录音方式的选择 (15)4.18线检测打开/关闭设置 (15)4.19主机中心通讯格式选择设置 (15)4.20可编程4+2代码需手动设置以适应不同的报警中心 (15)4.21主机自检报告时间间隔设置 (16)4.22警号响声时间设置 (16)4.23强制布防设置 (16)4.24布撤防警号响声设置 (16)4.25交流电断电报警设置 (16)4.26键盘防撤开关报警功能打开、关闭设置 (16)4.27键盘断线检测设置 (16)4.28中心精度设置 (16)4.29中心信号时间设置： (16)第五章疑难问题解答 (18)产品的质量保证 (19)安装资料 (19)前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。

晶盾有线防盗报警主机安装使用说明书目录前言............................................................................................................................... 错误！未定义书签。

第一章概述............................................................................................................... 错误！未定义书签。

1.1 概况................................................................................................................ 错误！未定义书签。

1.2 功能简介........................................................................................................ 错误！未定义书签。

1.3 基本配置........................................................................................................ 错误！未定义书签。

1.4 主要技术性能指标........................................................................................ 错误！未定义书签。

第二章安装接线说明............................................................................................... 错误！未定义书签。

八防区扩展模块八防区扩展模块是具有总线通讯功能的防区扩展设备，自身带有一个报警输出。

1.规格及参数2. 与报警主机接线说明●接线说明：如果与主机共用电源，将“红、绿、黄、黑”4个端子分别与主机的“红、绿、黄、黑”4个端子相连；如果不与主机共用电源，将“绿、黄、黑” 3芯线分别与主机的“绿、黄、黑” 3端子相连，将“红、黑” 2芯线与自己的电源正、负极相连。

●在同一台报警主机上使用时，每一个报警模块有自己的唯一地址，不能与其它报警模块的地址相同。

地址范围及设定，请参考报警主机的安装或使用手册。

3．与探测器接线说明8个防区均可以与常闭或常开探测设备相连,连接必须在探测设备的一端串联（常闭）或并联（常开）一个10K 欧姆的线尾电阻(该电阻作为报警模块的附件配套提供)。

接线示意图如下：4．与警号接线说明八防区扩展模块带一个报警输出，因为采用继电器控制，可接大功率的警号，可驱动最大2A设备。

警号的（+）极与+12V电源的（+）极连接，警号的（-）极与八防区扩展模块的“报警输出”端口的“常开（NO）”连接，同时将八防区扩展模块的“报警输出”端口的“公共端（C）”与电源地（-）极连接。

接线如左图：5．指示灯说明●通信状态指示灯说明：1）常灭：模块电源不正常。

2) 常亮：模块通信不正常。

3）闪烁：（1秒钟闪1次），模块通信正常。

6. 地址编码开关在将八防区扩展模块接入系统使用时,必须对其进行地址编码，编码通过编码开关进行设置，地址编码采用2进制编码方式。

编码开关按“12345678”顺序排列设置二进制地址。

例如：某防区扩展模块的编码为11；对应的位二进制数为：00001011，在地址拨码开关对应的顺序为8-1（即高位为8，低位为1）。

8，7，6，5，3位不动, 1，2，4位拨到”ON”一边。

地址编码表见附表。

附：地址编码表注意：请按照本安装指南进行安装；在连接八防区扩展模块之前请先断开系统电源。

八防区扩展模块使用说明共 1 页第1页 KZ —8SE 型八防区扩展模块使用说明八防区扩展模块是一个由8个可以独立使用的24小时紧急防区的报警控制器，不可在现场对其进行撤布防操作（经过授权可以在警讯中心软件中对其进行撤布防操作），一经使用就进入24小时值守状态。

需要与区域管理器配合使用，可以使用系统中其他有空余地址的区域管理器（用户区域管理器），也可以单独使用一台独立的区域管理器来进行管理（管理数量不变）。

每一台八防区扩展模块可以控制8组紧急按钮，在八防区扩展模块上可以通过拨位开关进行地址码（编码采用二进制编码）设定（如使用系统中其他有空余地址的区域管理器时，地址码不可与其他报警器地址码重复；使用同一台区域管理器时地址码必须是唯一的）。

设备编号编制方法：注明：在软件防区的设置中该型设备的防区序号定义从000到007出厂设备编号为1。

若防区没有及时复位，设备将每隔10分钟向中心汇报一次。

技术指标：·外形尺寸：115×90×40mm ·工作电压：直流10.5～20伏·值守电流：25毫安 ·防区回路：8路·工作温度：-25℃ ~ +55℃ ·相对湿度不大于85%设备编号为1 接线说明： 1、 接线座“+”端口连接区域管理器的J3（DC12V ）“+”端口。

2、 接线座“—”端口连接区域管理器的J3（DC12V ）“—”端口。

3、 接线座“A ”端口连接区域管理器的J5（USER ）“A ”端口。

4、 接线座“B ”端口连接区域管理器的J5（USER ）“B ”端口。

5、 接线排的黑色线为防区公共接地端“COM ” 6、 接线排从Z1~Z8线色分别为棕（防区1）、红(防区2)、橙(防区3)、黄(防区4)、绿(防区5)、蓝(防区6)、紫(防区7)、灰(防区8)。

7、 所有防区的终端电阻为“2K ”。

连接方式为探测器的报警输出端口为常闭（开路报警）时，终端电阻串联在报警回路里。

DS7432 八输入扩展模块1.0 概述DS7432 是一个8 输入扩展模块，与DS7400Xi 控制/ 通信主机一同使用。
